В системе отопления, особенно в газовых котлах закрытого типа, давление в расширительном баке критично для эффективной и безопасной работы оборудования. Правильное давление обеспечивает стабильную циркуляцию теплоносителя и предотвращает аварии, такие как разрывы труб или повреждения котла. В статье рассмотрим, какое давление должно быть в расширительном баке, как его проверить и что делать при отклонениях от нормы. Эта информация полезна как владельцам частных домов, так и специалистам в области отопления, стремящимся к надежной работе систем.

Расширительный бак — для чего нужен

При повышении температуры в процессе нагрева вода начинает расширяться, что приводит к увеличению объема жидкости. В результате этого давление в системе отопления постепенно возрастает, и такие повышенные нагрузки могут негативно сказаться как на трубопроводах, так и на газовом оборудовании.

В данной ситуации на помощь приходит расширительный бак, который служит дополнительным резервуаром: благодаря давлению в нем излишки воды, образующиеся при нагреве, «выдавливаются» наружу. Когда жидкость остывает и давление нормализуется, вода возвращается обратно в систему. Эта демпферная емкость играет ключевую защитную роль, уменьшая гидроудары в системе отопления, возникающие из-за работы насоса. Кроме того, она помогает минимизировать риск образования воздушных пробок.

Существует два основных типа расширительных бачков: открытые и закрытые. Они отличаются не только конструкцией, но и способом установки, а также местом монтажа. Рассмотрим подробнее особенности каждого из этих видов оборудования.

Эксперты в области отопительных систем подчеркивают, что давление в расширительном баке играет ключевую роль в обеспечении эффективной работы всей системы. Нормальное давление обычно колеблется в пределах 1-1,5 бар, однако его изменение может указывать на различные проблемы. Например, снижение давления может быть вызвано утечками в системе или недостаточным количеством воды, что может привести к перегреву котла. В то же время, повышенное давление может свидетельствовать о неисправности клапана или избыточном количестве жидкости в системе. Регулярная проверка и поддержание оптимального давления в расширительном баке являются необходимыми мерами для предотвращения серьезных поломок и обеспечения долговечности отопительного оборудования.

СКОЛЬКО ВОЗДУХА ЗАКАЧИВАТЬ В РАСШИРИТЕЛЬНЫЙ БАК ДЛЯ ОТОПЛЕНИЯ? #Shorts

Бак открытого типа

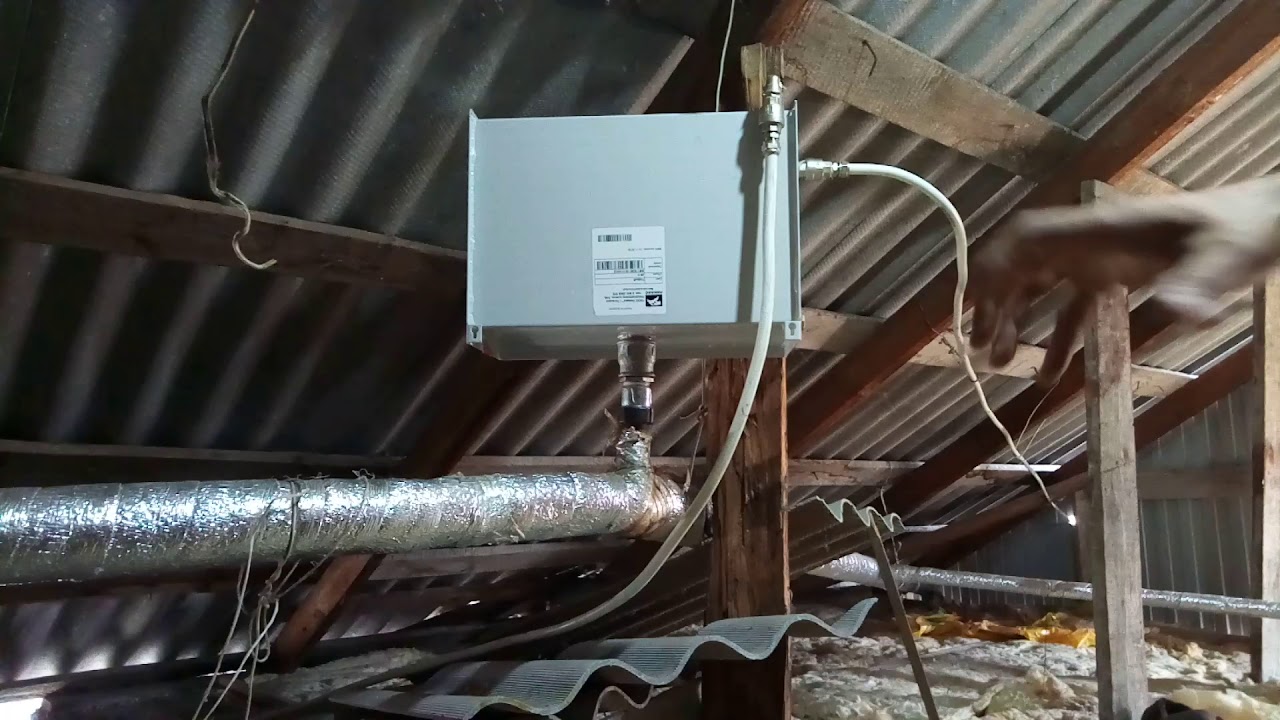

Такие резервуары обычно изготавливаются из стали и имеют цилиндрическую или прямоугольную форму. Их устанавливают в верхней части отопительной системы — на чердаке или в мансарде. В некоторых случаях их размещают прямо под крышей.

Конструкция открытого бачка включает несколько «магистралей»: подвод контрольной трубы, вход для воды, отвод остывшей жидкости и канал для сброса теплоносителя в канализацию.

Ключевые характеристики оборудования открытого типа:

• контролирует уровень теплоносителя в отопительном контуре;
• компенсирует объем теплоносителя при снижении температуры в системе;
• выполняет функцию буферной зоны при колебаниях давления;
• сбрасывает излишки воды в канализацию;
• удаляет воздух из системы.

Несмотря на свою функциональность, конструкции открытого типа постепенно теряют популярность. Это может быть связано с большими объемами резервуаров или недостаточной защитой от коррозии. Также стоит отметить, что они могут быть установлены только в системах отопления, работающих на основе естественной циркуляции жидкости.

Интересные факты

Вот несколько интересных фактов о давлении в расширительном баке отопления:

1. Оптимальное давление: Нормальное давление в расширительном баке отопительной системы обычно составляет от 1 до 2 бар (или 14,5-29 psi) при холодном состоянии. Это давление обеспечивает правильную работу системы, предотвращая как избыточное, так и недостаточное давление, что может привести к повреждению компонентов системы.

2. Изменение давления при нагреве: Давление в расширительном баке изменяется в зависимости от температуры воды в системе. При нагреве воды её объем увеличивается, что приводит к повышению давления. Расширительный бак компенсирует это изменение, позволяя системе работать безопасно и эффективно. Если давление превышает допустимые значения, это может привести к срабатыванию предохранительного клапана.

3. Причины изменения давления: Давление в расширительном баке может изменяться по нескольким причинам, включая утечки в системе, неправильную настройку предохранительного клапана, а также износ или повреждение самого расширительного бака. Регулярная проверка и обслуживание системы отопления помогают предотвратить проблемы с давлением и продлить срок службы оборудования.

Бак закрытого типа

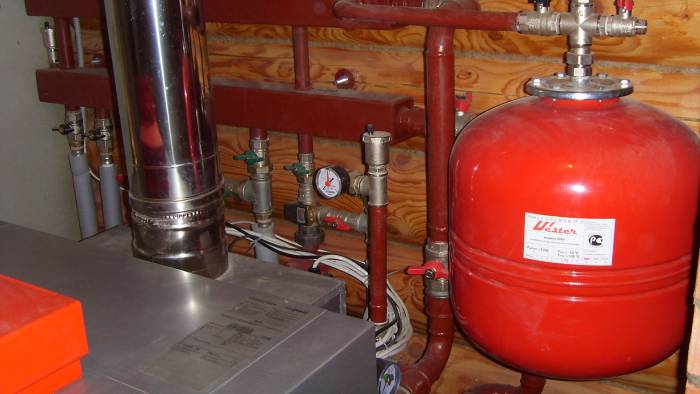

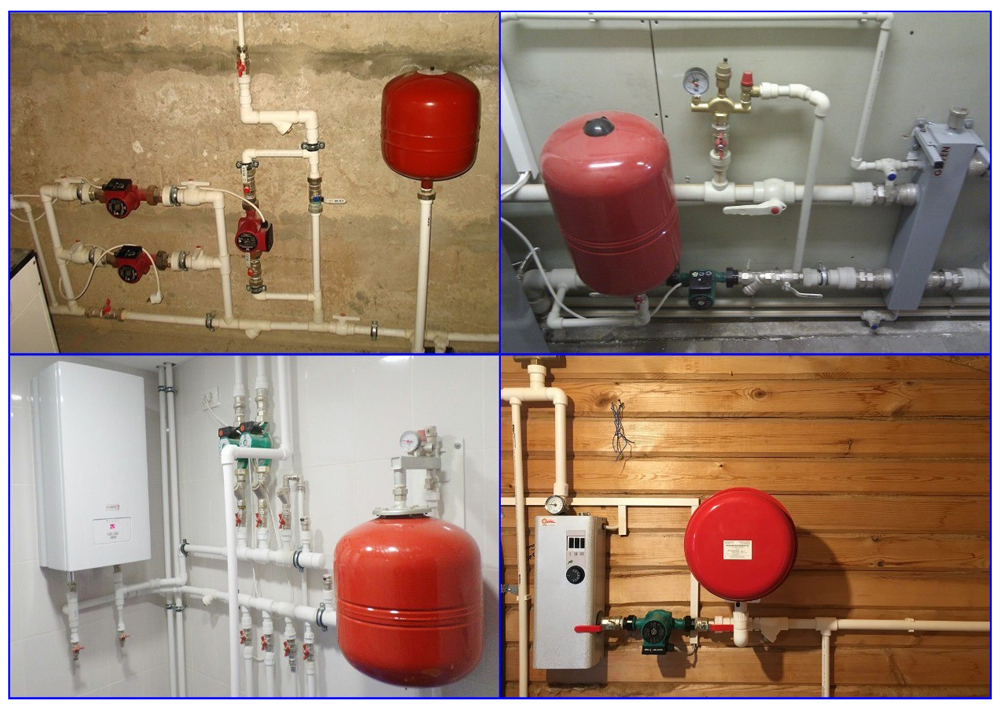

Система отопления с закрытым контуром требует установки мембранного расширительного бачка. Это оборудование является универсальным, так как подходит для большинства типов газовых котлов.

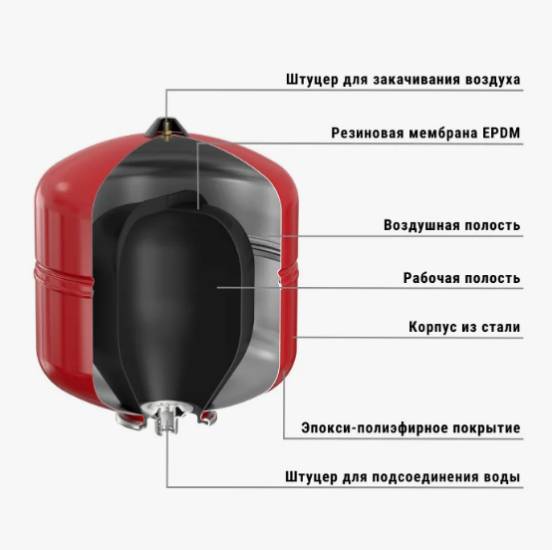

Закрытые расширительные баки для отопительных систем обычно окрашены в красный цвет. Внутри них располагается мембрана из резины, которая играет ключевую роль в поддержании давления внутри емкости.

Компенсационные мембранные баки могут иметь форму полусферы или баллона, что делает их идеальными для использования в системах отопления с газовыми котлами.

Ключевые характеристики оборудования закрытого типа:

• легкость самостоятельной установки;
• высокая устойчивость к коррозии;
• возможность работы без постоянного долива теплоносителя;
• снижение контакта воды с воздухом;
• надежное функционирование при повышенных нагрузках;
• отличная герметичность.

Часто расширительный бак входит в комплект навесного газового оборудования. Однако, к сожалению, заводские настройки резервуара могут быть нарушены, что мешает его немедленному подключению к отопительной системе.

Справка. Экспанзомат представляет собой герметичную емкость, разделенную на две части эластичной мембраной. В одной половине находятся излишки жидкости, а в другой — воздух или азот.

Оптимальное давление в баке и как его выставить

Давление воздуха или азота в расширительном баке для различных моделей газовых котлов может варьироваться. Это зависит от типа устройства и его конструктивных характеристик. Нормативные значения указаны производителем в техническом паспорте изделия.

Каким должно быть давление

Для новой демпферной емкости рекомендуется устанавливать давление на уровне 1,5 атм. Если эта настройка не устраивает владельца (например, не соответствует его системе отопления), заводские параметры можно легко изменить самостоятельно. Внимательно осмотрев корпус расширительного бачка, можно обнаружить специальный штуцер, который позволяет регулировать мощность воздушного потока.

• Для корректной работы газового котла давление в мембранном баке должно быть на 0,2 атм ниже, чем в системе. В противном случае вода, расширяясь при нагреве, не сможет свободно поступать в емкость.
• В небольших частных домах и городских квартирах оптимальное давление в расширительном баке составляет от 0,8 до 1 бар. В крайнем случае, оно не должно быть ниже 0,7 бар, так как большинство газовых котлов имеют защиту, которая не позволяет прибору включаться при низких показателях.
• Для двухконтурного котла давление в расширительном бачке должно находиться в пределах от 1,2 до 1,6 атм.

Рекомендация. Регулярно проверяйте уровень давления в баке. Колебания давления в системе отопления могут указывать на недостаточный объем воздуха в демпферной емкости, который необходимо восполнить.

Как выставить давление

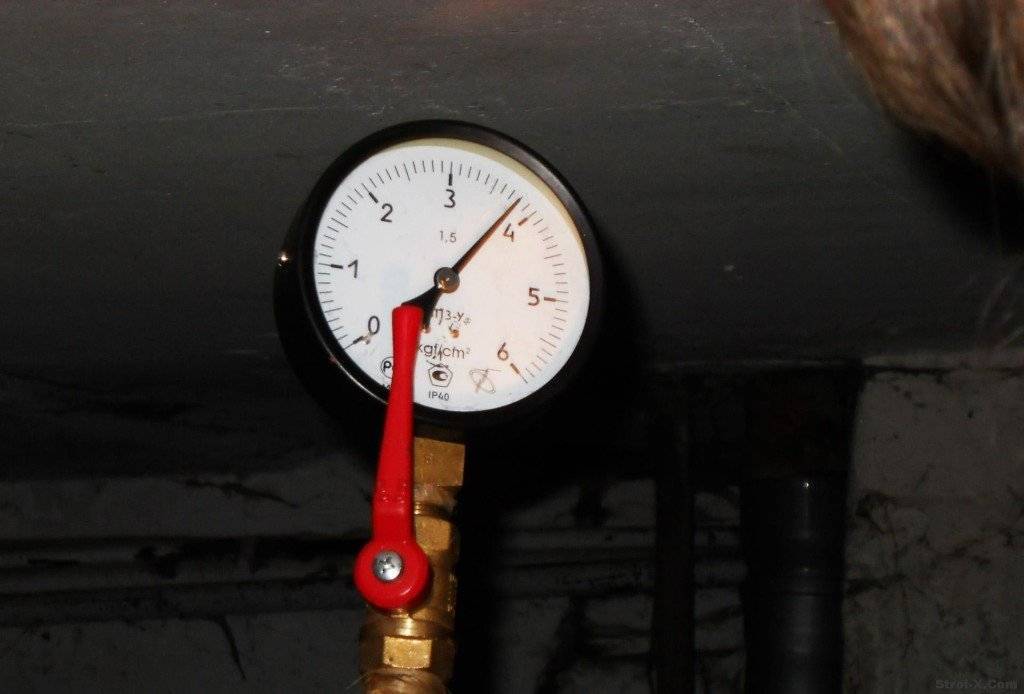

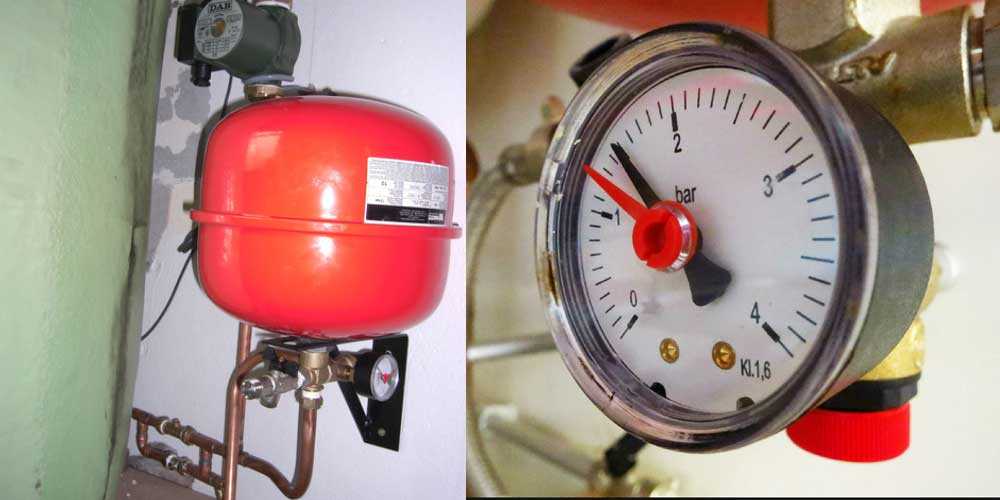

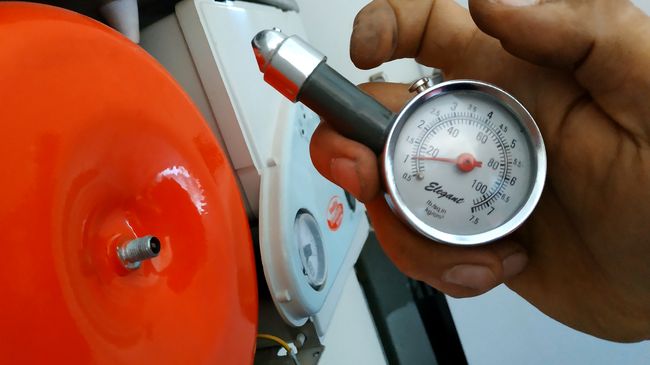

Каждая система отопления оборудована специальными устройствами — манометрами, которые позволяют контролировать давление в контуре. Однако в расширительном баке отсутствуют штуцеры для установки таких приборов. Вместо этого имеется ниппель (золотник) для контроля уровня воздуха — его подкачки или сброса. В этой статье мы расскажем, как проверить расширительный бак в системе отопления.

Перед тем как сбросить давление или подкачать воздух в расширительный бак газового котла, необходимо подготовить систему. Для этого выполните следующие шаги:

1. Отключите газовый котел и дождитесь, пока вода перестанет циркулировать.
2. В области гидробака закройте все вентили и с помощью дренажного штуцера слейте весь теплоноситель. Если у котла есть встроенный бак, закройте «обратку» и подачу воды.
3. Подсоедините насос к ниппелю на баке и начните закачивать воздух до давления в 1,5 атм.
4. Дождитесь, пока остатки теплоносителя сольются, и снова подкачайте воздух.
5. Закройте запорные вентили и с помощью автомобильного насоса доведите давление до нормы, указанной в техническом паспорте устройства. Излишки воздуха необходимо сбросить.
6. Уберите насос, плотно закройте колпачок ниппеля, а затем закройте сливной штуцер.
7. Заполните систему водой и проверьте правильность настройки воздушного давления. Это произойдет, когда котел начнет работать на полной мощности.

Важно помнить, что неправильная настройка давления воздуха в расширительном баке может привести к сбоям в работе всей системы отопления. Если экспанзомат будет «перекачан», то есть перенасыщен, компенсация не произойдет. Воздух вытолкнет излишки нагретой воды из бачка, что приведет к повышению давления в трубах системы отопления. И наоборот: при низком давлении вода может вытолкнуть мембрану, полностью заполнив резервуар. В результате повышения температуры теплоносителя сработает предохранительный клапан.

Совет: Для подкачки воздуха в расширительный бак подойдет даже самый простой ручной автомобильный насос с манометром или автоматический компрессор.

Какое давление накачать в расширительный бак для системы отопления

Расчет объема расширительного бака

Обеспечить надежную работу системы отопления не так сложно, если правильно выбрать объем компенсационного резервуара.

Процесс настройки расширительного бака в системах отопления, как закрытого, так и открытого типа, начинается с вычисления его объема для максимальных нагрузок. В начале отопительного сезона температура воздуха обычно не слишком низкая, поэтому оборудование функционирует с умеренной нагрузкой. Однако с наступлением холодов вода нагревается сильнее, и ее объем увеличивается, что требует большего пространства для компенсации.

Рассчитать необходимую вместимость расширительного бака можно самостоятельно. Для этого нужно сначала определить количество теплоносителя в системе отопления. Алгоритм действий следующий:

1. Полностью сливают теплоноситель из труб в большую емкость и измеряют его объем.
2. С помощью водосчетчика заполняют трубы водой.
3. Суммируют объемы: вместимость котла, количество жидкости в радиаторах и трубах.
4. Определяют литраж котла — для этого заявленную мощность оборудования умножают на 15. Например, для котла мощностью 25 кВт потребуется: 25×15 = 375 л воды.
5. Затем рассчитывают объем расширительного бака, используя приведенную ниже формулу.

Причины скачков давления в отопительном баке

Неправильная циркуляция теплоносителя в системе отопления может быть одной из причин колебаний давления в обогревательном контуре. Это явление может возникнуть по нескольким причинам, включая:

• закрытие запорно-регулирующих вентилей на трубопроводах;
• постоянную подпитку системы отопления;
• засорение фильтров или труб теплового контура;
• сбой в работе регулятора давления отопления;
• образование воздушных пробок в трубах или обогревательных устройствах.

Почему давление падает и как его повысить

На снижение давления воздуха в расширительном бачке системы отопления могут влиять несколько факторов:

1. Прекращение подачи электроэнергии или наличие неисправностей в электросистеме. В результате этого оборудование может не включаться. Для устранения проблемы рекомендуется подключить устройство к другим источникам питания.
2. Повреждение гидроемкости. Если в ней образовались мелкие трещины, теплоноситель может утекать, что приводит к неправильной работе системы.

Рекомендация. Если давление упало значительно, лучше обратиться к специалисту. Если же наблюдаются лишь небольшие колебания, и показатели нормализуются при запуске, то устройство можно использовать без опасений, так как в ремонте оно не нуждается.

Почему давление повышается и как это исправить

Что может способствовать увеличению давления воздуха в расширительном бачке системы отопления:

1. Небольшой объем гидроемкости. При нагреве вода расширяется, и если емкость выбрана неправильно, жидкость может вернуться обратно. Это приводит к сбросу воздуха через гидроклапан, и резервуар не в состоянии компенсировать термическое расширение жидкости, что, в свою очередь, вызывает рост давления в системе.

2. Состояние мембраны. Если мембрана повреждена, жидкость заполнит весь цилиндр, и микроманометр будет показывать снижение давления, в то время как фактическое давление в системе значительно возрастет. В таком случае необходимо заменить мембрану.

Таким образом, чтобы определить, какое давление должно быть в газовом котле, важно ознакомиться с технической документацией на данное оборудование или учесть информацию, представленную в этой статье. Чтобы расширительный бачок служил долго и соответствовал заявленным производителем характеристикам, необходимо соблюдать правила эксплуатации. Это поможет избежать проблем с горячей водой.

Как нормализовать давление в расширительном баке котла [ Пошаговый алгоритм действий ]

Регулярное обслуживание и проверка расширительного бака

Первым шагом в регулярном обслуживании расширительного бака является проверка давления. Нормальное давление в расширительном баке отопления обычно составляет от 1 до 2 бар (или 14,5-29 psi) в зависимости от конкретной системы и ее требований. Давление должно быть проверено как в самом баке, так и в системе отопления в целом. Это можно сделать с помощью манометра, установленного на системе. Если давление ниже нормы, это может указывать на утечку или недостаток теплоносителя, что требует немедленного вмешательства.

Также важно следить за состоянием мембраны внутри расширительного бака. Мембрана разделяет бак на две части: одну, заполненную воздухом, и другую, заполненную теплоносителем. Со временем мембрана может изнашиваться или повреждаться, что приводит к нарушению работы бака. Регулярная проверка состояния мембраны и, при необходимости, ее замена помогут избежать проблем с давлением и обеспечат стабильную работу системы отопления.

Кроме того, стоит обратить внимание на возможные загрязнения и отложения внутри бака. Накопление грязи и ржавчины может привести к снижению эффективности работы расширительного бака и системы отопления в целом. Рекомендуется периодически очищать бак и проверять его на наличие коррозии. Если бак не подлежит очистке, возможно, потребуется его замена.

Не менее важным аспектом является проверка соединений и трубопроводов, связанных с расширительным баком. Утечки в этих местах могут привести к снижению давления в системе и, как следствие, к ее неэффективной работе. Регулярный осмотр и подтяжка соединений помогут предотвратить подобные проблемы.

В заключение, регулярное обслуживание и проверка расширительного бака являются необходимыми мерами для обеспечения надежной и эффективной работы системы отопления. Это включает в себя контроль давления, состояние мембраны, очистку от загрязнений и проверку соединений. Пренебрежение этими аспектами может привести к серьезным последствиям, поэтому важно уделять внимание этому элементу системы отопления.

Вопрос-ответ

Какое давление в расширительном баке отопления считается нормальным?

Нормальное давление в расширительном баке отопления обычно составляет от 1 до 1.5 бар при холодной системе. При нагреве воды давление может увеличиваться, но не должно превышать 2 бар, чтобы избежать повреждений системы.

Что может вызвать изменение давления в расширительном баке?

Изменение давления может быть вызвано несколькими факторами, включая утечки в системе, неправильную настройку клапанов, а также изменения температуры воды. Также стоит учитывать, что со временем мембрана в баке может износиться, что также влияет на давление.

Как проверить давление в расширительном баке отопления?

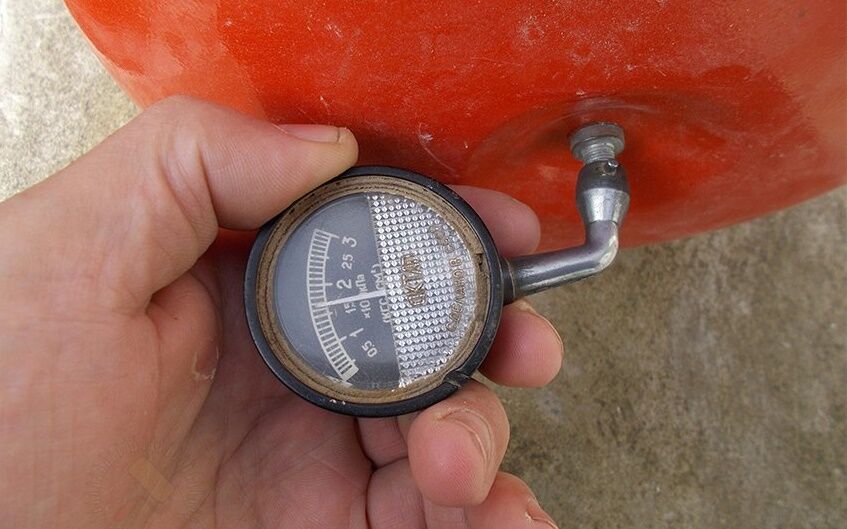

Для проверки давления в расширительном баке необходимо использовать манометр, установленный на системе. Если манометр отсутствует, можно установить его на выходе из бака. Давление следует проверять при холодной системе, чтобы получить точные значения.

Советы

СОВЕТ №1

Регулярно проверяйте давление в расширительном баке отопления. Оптимальное давление обычно составляет от 1 до 1.5 бар при холодной системе. Это поможет избежать проблем с циркуляцией теплоносителя и предотвратит повреждения оборудования.

СОВЕТ №2

Следите за состоянием мембраны в расширительном баке. Если давление в системе постоянно снижается, это может указывать на повреждение мембраны. В таком случае рекомендуется заменить бак или мембрану для обеспечения нормальной работы системы отопления.

СОВЕТ №3

Обратите внимание на температурные колебания в системе. Изменение давления может быть связано с изменением температуры теплоносителя. Убедитесь, что система правильно настроена и не перегревается, чтобы избежать резких скачков давления.

СОВЕТ №4

При возникновении проблем с давлением в расширительном баке, не игнорируйте их. Обратитесь к специалисту для диагностики и устранения неисправностей. Это поможет избежать более серьезных поломок и затрат на ремонт.
