Двигатель 3VZ-FE от корпорации Toyota стал альтернативным V6 для главных флагманов концерна. Этот мотор начали выпускать в 1992 году на базе не столь удачного 3VZ-E, который полностью пересмотрели и доработали. Изменились распределительные валы, выросло количество и изменился тип клапанов. Также производитель поработал с коленвалом, установил легкую современную поршневую группу.

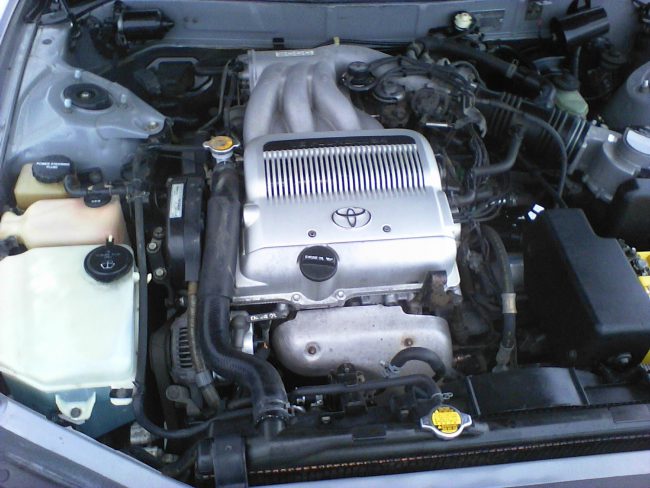

Для Тойота этот ДВС стал переходным к более современным «шестеркам», которые и сегодня устанавливаются на ряд моделей. Агрегат установлен в подкапотном пространстве под наклоном в 15 градусов, что отличает его от других моторов в данной линейке. Оснащался двигатель простыми автоматами и механическими коробками, под автоматом расход оказывался довольно большим, но при этом ресурс силовой установки увеличивался.

Технические характеристики 3VZ-FE – главные сведения

Компания выпускала и устанавливала агрегат на свои автомобили до 1997 года, за это время не было значительных модернизаций и модификаций. А это значит, что мотор довольно надежный, конструкторы не вносили в изначальную систему никаких серьезных изменений.

Важные характеристики двигателя следующие:

Изначально мотор разрабатывали для грузовых пикапов и внедорожников, для этого служила серия E. Доработанный FE ставили только на легковые авто, но его предназначение дало определенные преимущества. В частности, ресурс агрегата до капитального ремонта составляет около 300 000 км, после ремонта двигатель может проходить еще столько же.
Мотор любит обороты, но при этом также потребляет немало топлива. Ехать на нем экономично можно только на трассе. Требуется хорошее масло четко по рекомендациям производителя, замена 1 раз в 7-10 тысяч км пробега. Система ГРМ приводится в движение обычным ремнем, его замена производится 1 раз в 90-100 тысяч км.

Конструктивные особенности, достоинства и недостатки

Данный силовой агрегат представляет собой двухрядный V-образный шестицилиндровый двигатель с раздельными, по одной на каждый ряд, головками блоков цилиндров. Газораспределительный механизм, сконструированный по схеме SOHC, управляет двенадцатью впускными и выпускными клапанами. Привод ГМР – ременной, от коленчатого вала, расположенного в блоке цилиндров.

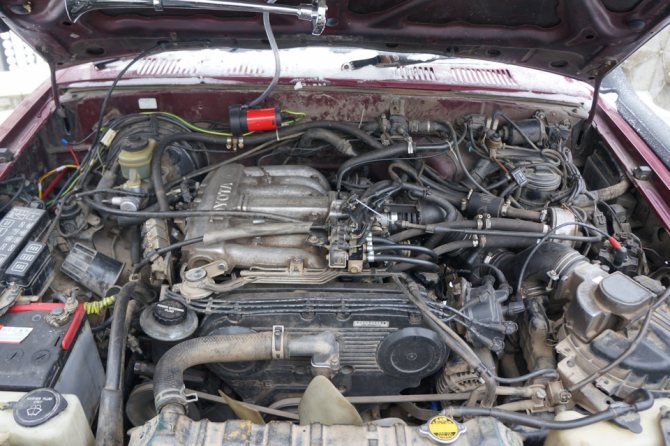

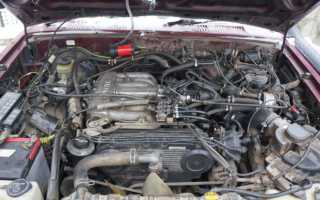

3VZ-E с установленным ГБО Из-за большого угла развала двигатель toyota 3VZ-E получился невысоким, но широким, что дает дополнительное преимущество при размещении в моторном отсеке автомобиля с низкой посадкой. К тому же, подобное взаимное расположение цилиндров позволяет добиться более равномерных интервалов поджога топливно-воздушной смеси.

Основным недостатком 3VZ-E считается его склонность к перегреву. При неправильной эксплуатации, или нарушении порядка доливания охлаждающей жидкости, может повести головки блоков цилиндров, что приводит к разрыву прокладки и потере герметичности. Халатно выполненный ремонт 3VZ-E только усугубляет ситуацию.

Склонность двигателя к чрезмерному поглощению бензина и масла объясняется скорей сроком эксплуатации (он снят с производства в 1997 году), нежели конструктивными просчетами. Дроссельная заслонка 3VZ-E за долгий период эксплуатации двигателя засоряется продуктами сгорания, что приводит к неравномерности хода автомобиля. Проблема легко устраняется очисткой загрязненной детали.

Преимущества и важные особенности движка 3VZ-FE

Мотор очень надежный и выносливый. Его конструкция позаимствована с коммерческого агрегата с обозначением E, чугунный блок перетерпит любые нагрузки, ГБЦ спроектирована грамотно и не ломается. Система зажигания надежная, но в северных широтах также устанавливают систему холодного пуска для продления ресурса. Здесь практически нет проблем с экологической техникой, не нужна постоянная чистка.

Среди важных преимуществ также можно отметить такие особенности:

1. ЭБУ. Здесь установлен инновационный для того времени компьютер, который защищал двигатель от перегрузок и выжимал немалую мощность.
2. Минимум настроек. Достаточно правильно выставить зажигание и следить за исправностью клапана холостого хода, чтобы мотор работал ровно.
3. Ранний крутящий момент. Это сильно улучшило ездовые качества силовой установки, увеличив внимание к ней любителей тюнинга.
4. Выносливость с запасом. Легкая кованая поршневая и удачная конструкция способствуют длительной службе без ремонта.
5. Простой сервис. Для проверки или восстановления агрегата не нужно ехать на официальную станцию Тойота.

Вопросы возникали с метками ГРМ. Проблема в том, что мануалы часто путают с книгами для двигателя 3VZ-E, выставляя метки неправильно. Это чревато серьезными проблемами в работе двигателя, вплоть до выхода из строя деталей ГБЦ. При верной настройке в процессе ремонта и обслуживания агрегат будет служить достаточно долго и не создаст никаких эксплуатационных проблем.

Где использовался 3VZ-E

В 1988 году с конвейера сошли первые автомобили, использующие 3VZ-E в качестве силового агрегата. В их числе были:

• Toyota 4Runner, оснащавшаяся этим двигателем до 1995 года
• Toyota Pickup, до 1995 года
• Джип Toyota T100 в период с 1992 по 1995 год

https://youtube.com/watch?v=lmdpKp1U8LQ

На данный момент все автомобили и двигатели, ввозимые в страну, прошли капитальный ремонт, и зачастую, коррекцию показателей спидометра. В такой ситуации трудно выносить суждение о том, хорош двигатель или плох.

Недостатки и проблемы в эксплуатации 3VZ-FE

Данный агрегат лишен значительных детских болезней. Есть разве что специфические особенности капремонта и сервиса, которые далеко не все соблюдают. К примеру, сломанный датчик управления вентилятором становится причиной перегрева вплоть до выгорания деталей поршневой группы. При капремонте многие неопытные мастера путают требования по мануалам с двигателем E и допускают ошибки, такие как неверное усилие затяжки крышек распредвалов.

Можно найти и такие минусы в агрегате:

• сливная пробка в картере расположена крайне неудобно, обслуживать двигатель своими руками сложно;
• ремень генератора изнашивается быстро, есть случаи внезапных обрывов, нужно иметь запасной;
• вибрация, которую может решить замена подушек, они нередко выходят из строя раньше срока;
• свечи и катушки – часто владельцы сталкиваются с тем, что нет искры, нужно менять часть системы зажигания;
• цена запчастей – даже при банальной замене вкладышей коленвала придется выложить немало средств;
• масложор – уже после 100 000 км масло начинает потребляться литрами, от замены до замены может уйти до 7 л.

Если в процессе капиталки мастер перепутал момент затяжки маховика, придется готовить автомобиль к очередному серьезному ремонту. Повышенная нагрузка на детали чревата очень быстрым износом блока и деталей поршневой группы. Также портит настроение владельцам авто с данной установкой контрольный воздушный клапан, который становится преградой на пути к простому тюнингу.

Двигатель 3VZ-FE Тойота Камри 1992-

1. Руководства по ремонту
2. Руководство по ремонту Тойота Камри 1992-1997 г.в.
3. Двигатель 3VZ-FE

4.5.1 Двигатель 3VZ-FE ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите провод массы с аккумулятора. Предупреждения При наличии в радиоприемнике кода против воровства перед отсоединением аккумулятора проверьте, что у вас имеются коды подключения. На моделях с 1993 года систем… 4.5.2 Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Очистите сопрягаемые поверхности крышки и головки блока цилиндров. 2. Установите полукруглые прокладки в гнезда головки блока цилиндров и нанесите тонкий слой герметика на головку блока цилиндров в места, показанные на рисунке. 3. Установите новые п…

4.5.3 Двигатель 1MZ-FE Предупреждения При наличии в радиоприемнике кода против воровства, перед отсоединением аккумулятора, проверьте что у вас имеются коды подключения. На моделях с 1993 года система воздушной подушки безопасности отключается, если аккумулятор отсоединяется на длительный срок. Если контрольная …

4.5.4 Установка ПОРЯДОК ВЫПОЛНЕНИЯ 1. Очистите сопрягаемые поверхности головки и крышки головки блока цилиндров. 2. Установите новое уплотнение на трубы свеч зажигания. 3. Нанесите тонкий слой герметика на головку блока цилиндров в места, показанные на рисунке, и установите крышку г…
