Что нужно для подключения

Вначале проверяется возможность работы автомобильного усилителя в мостовом режиме. Если это устройство не рассчитано на него, оно быстро выйдет из строя из-за перегрева и перегрузки. Также стоит учитывать, что изменится рабочее сопротивление. При мостовом подключении звук будет выводиться только по одному каналу.

Для подключения усилителя понадобятся:

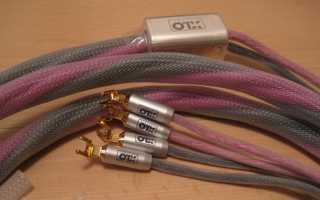

• акустические кабели;
• провода питания;
• колонки и сабвуфер;
• крепежные элементы.

Как выбрать сечение провода

Поскольку мощность, потребляемая мостовым автоусилителем от бортовой сети, возрастет в несколько раз, сечение используемых для подключения питания проводов должно быть не менее 3 мм. Это поможет избежать внезапного отключения и искажения звука на большой громкости.

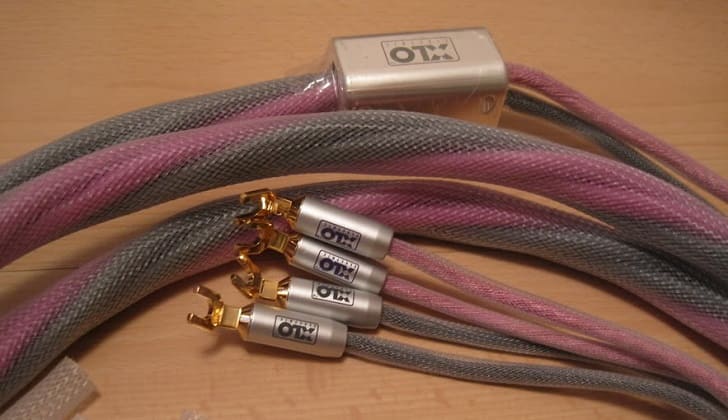

Толщина акустических кабелей также не должна быть малой, чтобы гарантировать эффективную передачу звука по мостовой системе.

Выбор предохранителя

Номинал предохранителя подбирается по надежности работы. Если перегорание уже установленной плавкой вставки происходит часто, то номинальный ток не соответствует возросшему энергопотреблению аппарата.

Следует установить предохранитель с большим значением. Можно включить еще и в разрыв плюсового провода дополнительный предохранитель на 30 А для повышения защиты двухканального усилителя, включенного по мостовой схеме, от перегрузки и короткого замыкания.

Целеполагание

Про автозвук, хороший и разный, ценители могут говорить сутками, да и курам тоже достанется. При этом далеко не всегда говорящие действительно разбираются в том, о чем с таким жаром спорят на форумах. Развитие современных технологий позволяет собрать в своей машине какую угодно по качеству акустическую систему – было бы желание, а главное возможности.

Расположение усилителя в автомобиле

При этом бывает совершенно необязательно затрачивать длинные тыщи для достижения вполне приемлемого звука — качество современных девайсов позволяет подключить усилитель без магнитолы, используя в качестве Головного Устройства телефон.

Владельцы автоакустики условно подразделяются на четыре категории:

Можно спокойно поерничать на эту тему, потому что вряд ли настоящему ценителю звука попадется на глаза эта статья. Те, кто понимают, общаются в узком кругу своих, и не засоряют интернет запросами с желанием посмотреть, как подключить усилитель к штатной магнитоле на видео.

Для того чтобы получить желаемое, нужно сперва определить это желаемое, а затем назначить финансовую планку.

Способы достижения цели

Самый хороший способ апгрейда звука в машине – найти тех, кто в этом вопросе разбирается в силу профессиональных навыков. Тогда вопрос будет заключаться только в стрессоустойчивости владельца и степени размятости галантерейного изделия под названием «кошелек». Если бы мир был устроен так просто, то было бы скучно. Мир никогда бы узнал, как подключить четырехканальный усилитель к магнитоле, если у нее только один выход. Это очень распространенное явление в штатных системах, установленных производителем в автомобилях.

В зависимости от модели магнитолы и усилителя возможны разные схемы подключения. Одним из возможных вариантов является увеличение линейки выходов. Дело в том, что часто на плате магнитолы эти выходы есть, но производитель не вывел разъемы на панель устройства.

Что и куда

Другой способ решения проблемы – использование адаптеров. В продаже есть разветвители (Y-коннекторы), позволяющие разделить один линейный выход с магнитолы. Некоторые модели современных усилителей имеют встроенную возможность для подключения входов параллельно. В таком случае дополнительные покупки разветвителей не потребуются.

Вариант расположения под креслом водителя

В более запущенном случае, если нет линейных выходов вообще, схема, позволяющая подключить 4-х канальный усилитель к магнитоле, будет следующая: вы можете воспользоваться сигналом высокого уровня, взяв его напрямую с выходов на динамики. В усилителе подключаемся к входу, имеющему маркировку «Hi Level Input», используя обычные акустические кабели.

Один из самых распространенных вариантов автомобильной акустики — подключить двухканальный усилитель к магнитоле. Этот набор уже отличается от схемы «играет, и ладно», реализуемой штатной магнитолой без усилителя, но еще далек от «наворотов» и действительно качественного звука.

Если подключить 2-х канальный усилитель к магнитоле, то можно твиттеры и мидбасы подключать через ГУ, а тыл – через усилитель. Правда, существуют ограничения в реализации такого варианта: магнитола должна иметь фильтры или система будет нуждаться в пассивном кроссовере для ВЧ-динамиков. Плюс такой системы в том, что впоследствии ее можно расширить, сменив ГУ (Головное Устройство) и приобретя еще один усилитель. Поэтому, если в планах есть развитие автомобильной акустической системы, то лучше купить отдельный 2-х канальный усилитель, чем моноблок.

Как проще всего подключить активный сабвуфер в машину к магнитоле

Как подключить автомобильный усилитель

Подключение двух усилителей в мост

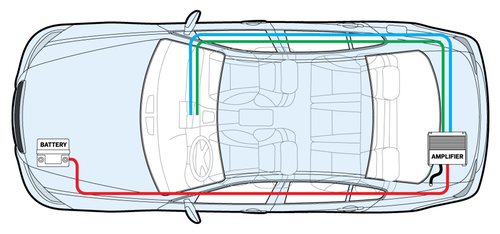

Проводка проводов

Провода прокладываются таким образом, чтобы избежать повреждений и перегибов. Для этого проводка помещается в гибкую пластиковую трубку подходящего диаметра и прокладывается под обшивкой пола.

Для защиты и экранирования акустических кабелей их можно проложить внутри разрезной металлической трубки, которую можно заземлить.

Как подключить усилитель. Мостовое включение #2

Питание усилителя

Оно берется напрямую от клемм автомобильного аккумулятора. Другие варианты подключения питания нежелательны, поскольку они приведут к нестабильной работе мостового усилителя и других приборов, питающихся от той же цепи.

Если генератор и аккумулятор не выдерживают высокого энергопотребления, то будет возникать нехватка питания. Световые приборы будут моргать при прослушивании музыки на высокой громкости. Следует поставить более емкий аккумулятор и более мощный генератор, чтобы обеспечить надлежащий уровень питания.

Хорошее питание залог успеха

Процедура подключения усилителя начинается c силовых проводов. Проводка – это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т. к. в противном случае мощности будет недостаточно, из-за этого звучание станет искаженным. Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал.

Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением. Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная. Если сигнал хотя бы на секунду (или даже миллисекунду) превысит допустимую мощность, то эти «аномалии» будут слышны даже для тех, кто не может похвастаться хорошим музыкальным слухом.

Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым. В некоторых случаях также могут отчетливо быть слышны хрипы.

Как выбрать сечение провода?

Провод – это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.

Стоит отметить, что сечение плюсового кабеля не должно быть больше минусового (длина при этом не имеет значения).

Усилитель принято считать довольно электроемким устройством. Для его эффективной работы необходимо качественное заземление, чтобы была возможность получать нужную энергию от АКБ. Чтобы правильно выбрать сечение проводов необходимо сделать некоторые расчеты. Для начала посмотреть в инструкцию к усилителю (или прямо на коробку от производителя, если документации нет воспользуйтесь интернетом) и найти там значение номинальной мощности (RMS). Номинальная мощность – это мощность сигнала усилителя, которую он может выдавать на протяжении продолжительного периода времени на один канал в 4 Ома.
Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до 150 Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт. В результате несложных математических операций выясняем, что суммарная мощность усилителя составляет 320 Вт. Т.е. как мы это посчитали? всё очень просто умножим номинальную мощность на число каналов. Если у нас двухканальный усилитель имеющий номинальную мощность (RMS) 60 Вт., то суммарная составит 120 Вт.

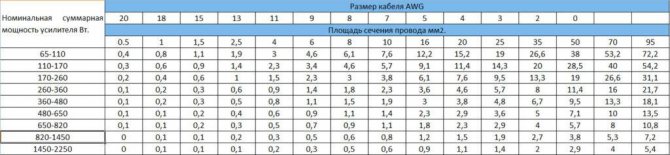

После того как вы посчитаете мощность желательно ещё определить длину провода от АКБ до вашего усилителя и можете смело воспользоваться таблицей для подбора нужного сечения провода. Как пользоваться таблицей? С левой стороны указана мощность вашего усилителя, справа выбираете длину провода, поднимаетесь наверх и узнаете какое сечение вам необходимо.

В таблице указаны сечения медных проводов, помните что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют больше сопротивление, рекомендуем использовать тока медные провода.

Выбор предохранителя

Для того чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя. Предохранители должны быть размещены как можно ближе к аккумулятору. Важно различать предохранитель, который защищает само устройство (будет ли это усилитель или магнитола), и предохранитель, установленный на силовой провод.

Заземление

Этот момент имеет большое значение для надежной работы усилителя, подключенного в мостовом режиме. Соединение с массой можно выполнить прямо в месте установки аппарата. Для этого берется короткий кусок изолированного провода большой толщины. Подойдет распространенный голый кабель-плетенка.

Один конец провода присоединяется к минусовой клемме автоусилителя, а другой — заводится между скобой или планкой, крепящей устройство, и полом кузова.

После этого место подключения обрабатывается препаратом WD-40 для повышения надежности и защиты от коррозии, и затягивается гайка или болт крепления.

Чтобы не возникали помехи в колонках, не следует допускать соприкосновения корпуса аппарата с кузовом машины. Иначе будут образовываться контуры заземления, которые приведут к неприятным помехам. Для изоляции корпуса от кузова машины можно подложить полоску резины под скобу крепления.

Как подключить

Подключение двухканального усилителя по мостовой схеме осуществляется разными способами в зависимости от используемой магнитолы, колонок и сабвуфера.

Также на метод присоединения влияет количество и особенности компонентов.

Магнитолу

Выбор необходимого способа определяется схемой подключения, нанесенной на этикетку устройства. Подключение магнитолы к двухканальному усилителю в режиме мостования осуществляется так же, как к стандартному. Существуют 2 способа передачи звука от головного устройства.

В первом случае подсоединение осуществляется с помощью линейных выходов. Во втором случае к усилителю напрямую подключаются выводы магнитолы, предназначенные для колонок. Если применяются 2 усилителя, то линейный выход левого канала подключается к первому, а выход правого — ко второму. Голубой провод с белой полоской от магнитолы подсоединяется к вводу реле управления питанием усилителя (усилителей).

Сабвуфер

Перед тем, как подключить сабвуфер к двуханальному усилителю, следует проверить его сопротивление. Если рабочее сопротивление усилителя составляет 4 Ом, то подключаемый в режиме мостования сабвуфер должен иметь сопротивление 2 Ом. При несоблюдении этих рекомендаций автомобильная аудиосистема может работать нестабильно.

Для подключения усилителя к сабвуферу следует присоединить его положительный провод к положительному выводу левого канала. Отрицательный провод низкочастотного громкоговорителя подключается к отрицательному выходу правого канала. В результате такой операции мощность воспроизводимого сабвуфером звука становится выше. При наличии регулятора фильтра низких частот следует установить значение от 100 до 250 Гц.

Перед тем как подключить 2 саба, соединенные последовательно, проводится фазировка.

Она необходима для того, чтобы диффузоры динамиков двигались в одну сторону. Это обеспечивает необходимое качество звучания на низких частотах. Чтобы провести фазировку, выполняется последовательное соединение сабвуферов.

После этого к свободным проводам на мгновение присоединяется пальчиковая батарейка. Если конусы движутся разнонаправленно, то выводы одного из низкочастотных громкоговорителей меняются местами. Если необходимо присоединить и широкополосные колонки, и сабвуфер, то для этого используется кроссовер.

Колонки

К каждому мостовому двухканальному усилителю можно подключить только одну колонку. Стоит учитывать, что звук автомобильной аудиосистемы в мостовом режиме будет монофоническим из-за объединения каналов. Чтобы получить стереозвук в машине при мостовом методе, есть несколько способов подсоединять к усилителю 2 колонки и более.

Один из них — это использование еще одного усилителя. Другой заключается в последовательном подключении нужного числа колонок к мостовому выходу. Широкополосные динамики подсоединяются так же, как и сабвуфер. Настройки фильтров высоких и низких частот не изменяются. Таким образом, подключение 2-канального усилителя по мостовой схеме не вызовет особых затруднений при правильном проведении работ.

• Как подключить сабвуфер без усилителя
• Усилитель из магнитолы своими руками
• USB автомагнитола Pioneer MVH X460UI
• Как подключить телефон к магнитоле через USB

Схема подключения усилителя в автомобиле

Подключение автомобильных колонок к усилителю, осуществляется медными многожильными проводами, которые могут быть проложены в нижней части салона или сверху под декоративной обивкой. Верхнее подключение считается более надёжным. Сабвуфер обычно размещается в багажнике автомобиля, поэтому следует предусмотреть его надёжное крепление. Выход усилителя реализуется в виде клемм под винт или через разъёмы RCA (Тюльпан). Во втором случае лучше приобрести готовый комплект соединительных кабелей.

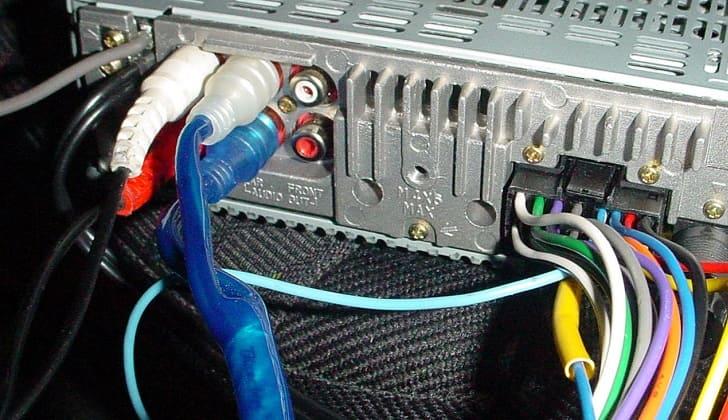

Подключить автомобильный усилитель к магнитоле несложно, так как её выходы и входы усилителя оборудованы коннекторами RCA. Выходы левого и правого каналов автомагнитолы соединяются с аналогичными входными разъёмами оконечного устройства. Все винтовые соединения следует затягивать с максимальным усилием, чтобы обеспечить надёжный контакт при движении по любой дороге. Если всё делать правильно, по описанию и рисункам, то проблем как подключить усилитель звука в машине, не будет.
