Сигнализация Пандора
Пандора – это автосигнализации от российского производителя, признанные не только в нашей стране, но и заграницей. История производства автосигнализаций началась еще в 2004 г., а сегодня это уже признанные технические и технологические лидеры среди автомобильных противоугонных систем.
Сигнализации Пандора – это сочетание современных технологий и высокой степени надежности.
Они оснащены особым механизмом диалогового кодирования, благодаря которому вся передача данных идет в зашифрованном виде. Его до сих пор не смог вскрыть ни один автоугонщик.
Широкий модельный ряд устройства позволяет подобрать охранную систему под любой автомобиль в соответствии с персональными предпочтениями и требованиями автовладельца. Можно найти как недорогой комплект для бюджетного авто, так и создать многофункциональную систему с блокировкой замка капота и АКПП, GPS и GSM навигацией для дорогой автомобиля.
Технические характеристики
Автосигнализации Пандора отличаются от своих конкурентов высоким качеством деталей и защищенностью от считывания и перехвата кода. Большинство брелоков выполнены из ABS-пластика, что делает их устойчивыми к ударам. Все стыки корпуса герметичны, а кнопки имеют специальные ограничители. Это позволяет не допустить попадания влаги на электронные компоненты передатчика и снизить нагрузки на механизм нажатия.
Блок управления производится из герметичного пластика. К нему, как и у других систем, подключаются все необходимые датчики и контроллеры через водонепроницаемые многопиновые коннекторы. Такое решение снижает вероятность окисления контактов и уменьшает периодичность технического обслуживания. В последних моделях архитектура платы и микросхем была переработана, что позволило добиться высокой скорости отклика на команду пульта управления. Также обновленная схема увеличила срок службы устройства.
Многие последние модели помимо большого количества функций выпускаются вместе с меткой. Установленная радиометка позволит снизить вероятность угона, включая такую разновидность похищения авто, как «хайджек».
Основные возможности
Сигнализации Pandora оснащены большим количеством различных функций, к примеру, «турботаймером» и «антихайджеком».
Основные возможности автосигнализаций с обратной связью:
- Поддержка использования радиометок и управления через приложения. Это позволяет отказаться от больших брелоков.
- Большинство датчиков встроены внутрь блока управления. Это упрощает монтаж и делает его более быстрым.
- Настройка системы делается программным методом, а не аналоговым. Этим достигается высокая точность и скорость работы.
- Использование в схеме большого количества полупроводниковых элементов, что делает контроллер энергосберегающим и меньшим по размерам.
- Возможность подключить дополнительные радиомодули.
- Быстрое и простое обновление ПО через USB-интерфейс.
- Возможность применения в качестве метки специальных часов от Pandora.
Пример работы приложения Pandora
Установка системы
Прежде чем приступить к установке, убедитесь, что не забыли приготовить инструменты, паяльную станцию, изоленту и клей. Кроме того, стоит позаботиться о сохранности салона и лакокрасочной поверхности вокруг капота, укрыв их защитной тканью либо полиэтиленом.
Установка базового блока
Базовый блок системы должен быть расположен в салоне автомобиля, вдали от системы отопления и вентиляции.
Чтобы разместить базовый блок, Вам потребуется снять переднюю панель либо раскрутить торпеду — в зависимости от того, где Вы решите устанавливать блок. Найдя подходящее место, установите базовый блок, используя саморезы или хороший клей.
Ниша левее руля
Не забывайте, что его не должно быть видно даже при снятой передней панели или раскрученной торпеде.
Помните – не стоит устанавливать базовый блок возле системы вентиляции и отопления, так как постоянные перепады температуры губительны для тонкой электроники.
Установка антенны, микрофона
RF- модуль устанавливается в центре лобового стекла, над зеркалом заднего вида. Для прокладывания проводки на базовый блок снимите пластик с одной из стоек лобового стекла.
Антенна

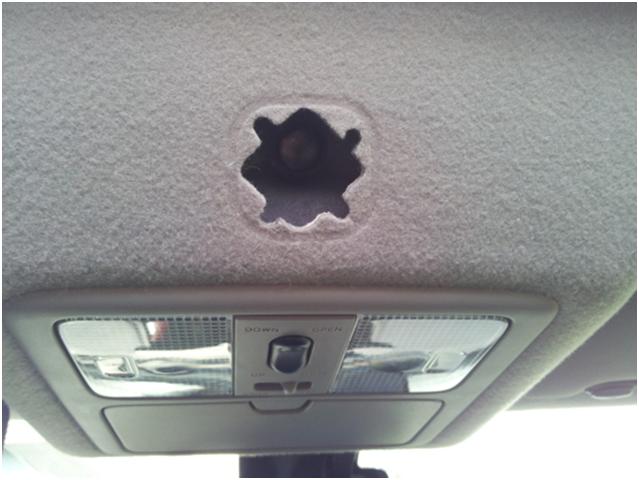

Микрофон установите в салоне, спрячьте его, но не слишком глубоко, чтобы не глушить снимаемый им звук.
Пустота в потолке под микрофон
Установка светодиодного датчика и кнопки Valet
Светодиодный датчик можно разместить в плафоне центральной системы освещения салона, хотя традиционно его устанавливают в нижнем углу лобового стекла со стороны водителя. Выбор — за Вами, однако не забудьте хорошенько замаскировать проводку, перед тем как выводить ее на базовый блок.
Светодиод
Кнопка Valet должна быть скрыта, потому ее лучше немного спрятать, но так, чтобы иметь свободный доступ к ней в любой момент, так как может понадобиться аварийный ввод пин кода для снятия системы с охраны или для ее настройки.
Кнопка
Установка концевых выключателей
Концевые выключатели сигнализации устанавливаются в дверях, возле штатных концевых датчиков, отвечающих за подсветку. Для прокладывания проводки воспользуйтесь штатными путями, сняв пороги, и пластик с дверей.
Концевик двери
Читайте также:
Установка сирены и температурного датчика
Сирена устанавливается в двигательном отсеке автомобиля, но не на видном месте. При установке сирены помните, что рупор ее должен быть повернут вниз, иначе в нем будет скапливаться влага и различный сор.
Моторный отсек

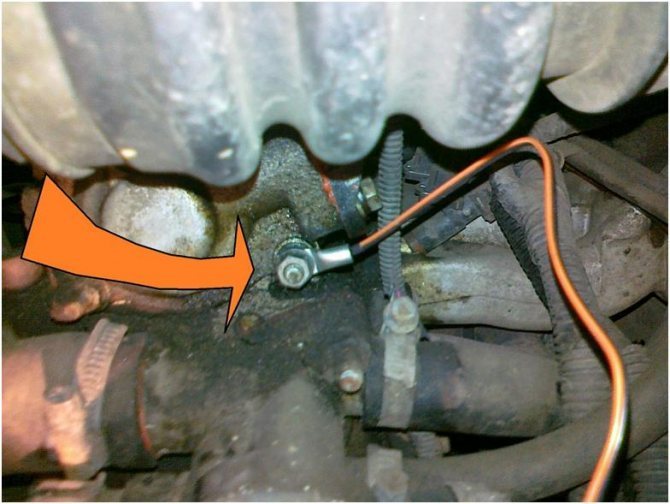

Температурный датчик устанавливаем на головку блока цилиндров или один из штатных болтов.
Температура двигателя
Не устанавливайте термодатчик возле выхлопного коллектора – это искажает его показания.
Проводку ведем в салон через технологическое отверстие.
Автозапуск и проводка
Данная модель сигнализации поддерживает подключение к самым современным цифровым шинам, обладая 2can интерфейсом третьего поколения. Такой тип подключения намного более прост, нежели аналоговый, а также он позволяет пользоваться очень широким спектром функций и телеметрии. При подключении компонентов к базовому блоку, а также подключению к can шине автомобиля, Вы можете воспользоваться схемой, предложенной нами ниже:
Схема коммутации
Для реализации автозапуска в комплекте прилагается модуль rmd-5, но проблема как всегда в инструкции – она, как правило, попросту не применима.
Как правило, при самостоятельной реализации автозапуска, люди действуют методом проб и ошибок. Мы облегчим Вам эту задачу, представив ниже схему подключения автомобиля Volkswagen Polo. Для других автомобилей данная схема может не подойти — помните об этом.
Схема
Сначала нужно подключить цепи бортовой сети к модулю автозапуска, как это показано на схематическом рисунке, а затем приступить к подключению бортовых цепей к базовому блоку. Чтобы Вам было более понятно, в какой последовательности это делать, воспользуйтесь списком подключения ниже:
- Желтый провод подключаем к замку зажигания (черный) — зажигание
- Бело-желтый к комбинации приборов (зелено-черный) — лампа давления масла
- Белый — к белому разъему блока управления контакт 49 (синий) — генератор
- Бело-синий провод идет к черному разъему базового блока контакт 43 (черно-красный)
- Бело-зеленый — к комбинации приборов (коричнево-черный) — ручник — подключаем через диод (катодом к ручнику).
Еще один важный момент — маскировка. Провода сигнализации должны быть перемешаны со штатной проводкой автомобиля, и обмотаны текстильной изолентой, используемой Вашим производителем авто. Возможно, ее будет сложно найти в магазинах — в этом случае попробуйте найти подобную изоленту в интернете. Кроме того, такая изолента прослужит намного дольше, не затвердеет и не отвалится зимой.
Модели охранных систем Pandora
Современные модели автосигнализации подразделяются на две основные категории: LX (Light) и DXL (DeLuxe).
- ПандораLX включает модели наиболее доступные по стоимости, но способные без труда обеспечить полную безопасность автомобиля. Это модели LX 3030; LX 3050 (с автозапуском); LX 3257; LX 3297 (с модулем CAN).
- ПандораDXL – наиболее многочисленная категория, представляющая модели среднего и высокого класса. Все устройства данной категории отличаются механизмом диалогового алгоритма шифрования, наличием мультифункционального датчика, возможностью подключения по CAN, низким уровнем потребления тока и возможностью подключения GPS – ГЛОНАСС и GSM блоков.
Описание
Сигнализация с автозапуском — это система, которая даёт не только охрану, но и прогрев двигателя. Последний активизируется через автозапуск машины с брелка. Цена варьируется в пределах 3000-70000 рублей, в зависимости от наличия разнообразных дополнительных настроек.

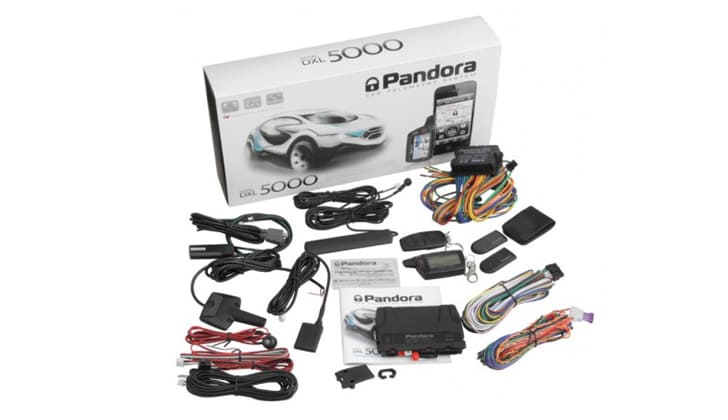

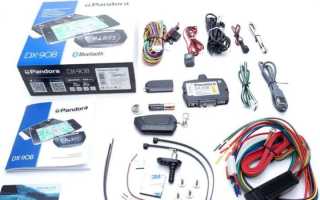

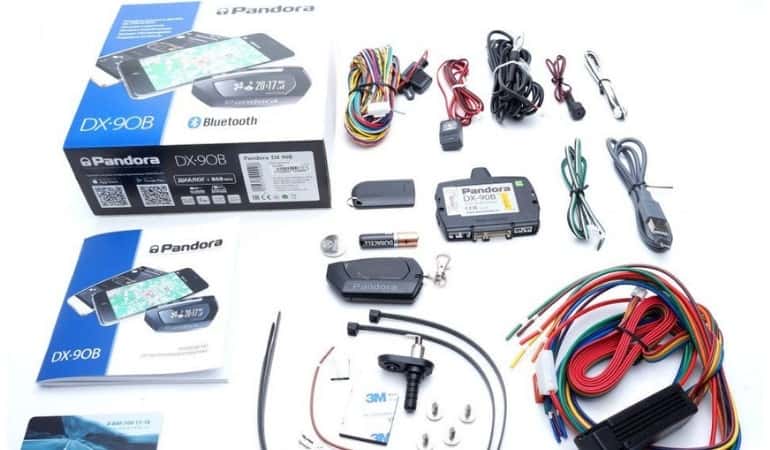

Основные компоненты системы у всех производителей схожи, но, несомненно, имеются отличия. Поэтому к выбору сигнализация следует подойти тщательно, взвесить все плюсы и минусы. Например, в комплект автосигнализации Starline входит:
- Брелки дистанционного управления в количестве двух штук.
- Центральный блок.
- Пейджинговый декодер.
- Датчик удара.
- Светодиодный индикатор.
- Сервисная кнопка.
- Дистанционно управляемое реле, которое блокирует двигатель.
Установка автосигнализации с алгоритмом работ
Устанавливать Пандору нужно в такой последовательности:
- Салон автомобиля подготавливается к монтажу. Снимается обшивка стоек и панель приборов. Бортовая сеть отключается от аккумулятора.
- Блок управления фиксируется за «приборкой» с помощью шурупов. Их необходимо качественно затянуть, чтобы избежать дребезжания и преждевременного выхода из строя элемента.
- Радиомодуль закрепляется на зеркале заднего вида, а проводка прокладывается за обшивкой. При возможности ее желательно закрепить с помощью стяжек или специальных фиксаторов.
- Кнопка «Валет» выводится в отсек с предохранителями.
- Монтируются основные датчики и остальное навесное оборудование. Сирена крепится саморезами под капотом, а температурный сенсор размещается на двигателе. Если поместить его в другом месте, то контроллер будет получать искаженные данные.
- Выполняется подключение сигнализации к центральному замку (ЦЗ). Если он не установлен на автомобиль, то его нужно докупить. Без ЦЗ (центрального замка) невозможно настроить правильную работу оборудования.
- Устанавливаются концевые выключатели на двери, багажник и капот.
Рекомендуем: Новая модель УРАЛ
Инструкция по работе с брелком Пандора
23.12.2015 Быстрые ответы, Изучаем охранные системы
Сухой язык инструкций часто приводит к не пониманию, а иногда и к полному отторжению самого процесса изучения инструкции. И многие наши клиенты уже давно просят изложить процесс использования брелка сигнализации в более удобной для понимания форме. А ведь при сдаче автомобиля клиенту, минут 40 уходит только на то, что бы объяснить хотя бы основные принципы работы с охранной системой и пультом управления к ней…
Поэтому и написана эта статья, а так же снят видео-ролик по использованию брелка сигнализации в повседневной жизни. Брелок Пандоры, а для примера мы использовали Пандору DX-50, это очень сложное устройство. И возможностей как управления системой, так и настроек работы сигнализации очень много. Многие команды доступны прямым доступом, то есть отправка команды происходит в одно нажатие кнопки брелка. Причем с одного нажатия можно отправлять до четырех команд, это зависит от времени удерживания кнопки в нажатом состоянии. Время считается в секундах и отсчет секунд ведет сам брелок, сигнализируя о каждой прошедшей секунде звуком (писком) динамика и вибрацией.
А есть команды, которые можно выполнить выбором иконки на рабочем столе.
И есть большие возможности по удаленной настройке режимов работы как самой сигнализации так и автоматических запусков. А так же по настройке и регулировке встроенных в системный блок датчиков — удара и перемещения автомобиля. И даже настройке дополнительного датчика, допустим объема, если он установлен на автомобиль.
В ролике мы постарались максимально подробно описать и показать эти возможности, но предупреждаем, даже в ролике описано не все и читать инструкцию скорее всего придется. А возможно информации Вам хватит, а значит пользуйтесь на здоровье !
А еще ниже картинки с описанием назначения пиктограмм и индикаторов.
Значение пиктограмм и индикаторов брелка ниже в картинках
А еще Вы можете помочь работе сайта или отблагодарить нас за полезную информацию
Инструкции к сигнализациям Пандора
Все сигнализации Пандора удобные, надежные, современные, с большим количеством дополнительных функций. Каждый автовладелец определяет сам, какая лучше для него, но какую бы модель вы не выбрали, она будет идти в комплекте с инструкцией по использованию и установке.
Чтобы инструкция по эксплуатации всегда была у вас под рукой в нужный момент, вы можете скачать ее по ссылкам ниже.
Инструкции для Pandora LX
Pandora LX-3297/3290Инструкция пользователя Монтаж системы Программирование системыPandora LX-3257/3250Инструкция пользователя Схема подключения Монтаж системы Программирование системыPandora LX-3030Инструкция пользователя Схема подключения Программирование через кнопку Valet Программирование системыPandora LX-3055/3050Инструкция пользователя Схема подключения Программирование через кнопку Valet Программирование системы
Инструкции для Pandora DXL
Pandora DXL-5900Инструкция пользователяPandora DXL-5000 Pro v2Инструкция пользователя Схема подключенияPandora DXL-5000 SИнструкция пользователя Схема подключенияPandora DXL-5000 NEWИнструкция пользователя Схема подключения Поключение дополнительных устройств Комманды с мобильного телефона Программирование через кнопку Valet Программирование системыPandora DXL-5000Инструкция пользователяPandora DXL-4400Инструкция пользователя Монтаж системы Программирование системыPandora DXL-4300Инструкция пользователя Монтаж и программирование системыPandora DXL-4200Инструкция пользователя Монтаж и программирование системыPandora DXL-3970 ProИнструкция пользователя Схема подключения Поключение дополнительных устройств Комманды с мобильного телефона Программирование через кнопку Valet Программирование системыPandora DXL-3970Инструкция пользователя Схема подключения Поключение дополнительных устройств Комманды с мобильного телефона Программирование через кнопку Valet Программирование системыPandora DXL-3950Инструкция пользователя Схема подключения Поключение дополнительных устройств Комманды с мобильного телефона Программирование через кнопку Valet Программирование системыPandora DXL-3945 ProИнструкция по эксплуатации Схема подключения Таблица статусов и команд от 28 мая 2018 Pandora DXL-3945Инструкция пользователя Схема подключения Поключение дополнительных устройств Комманды с мобильного телефона Программирование через кнопку Valet Программирование системыPandora DXL-3940Инструкция пользователя Схема подключения Поключение дополнительных устройств Комманды с мобильного телефона Программирование через кнопку Valet Программирование системыPandora DXL-3910 ProИнструкция по эксплуатации Схема подключения Pandora Таблица статусов и команд от 28 мая 2021 Pandora DXL-3910Инструкция пользователя Схема подключения Поключение дополнительных устройств Комманды с мобильного телефона Программирование через кнопку Valet Программирование системыPandora DXL-3900Инструкция пользователяPandora DXL-3700Инструкция пользователяPandora DXL-3500Инструкция пользователя Схема подключения Программирование системыPandora DXL-3300Инструкция пользователяPandora DXL-3210Инструкция пользователя Схема подключения Монтаж системы Программирование системыPandora DXL-3170Инструкция пользователяPandora DXL-3100Инструкция пользователяPandora DXL-3000Инструкция пользователяPandora DXL-2500Инструкция пользователя
Инструкции для Pandora DX
Pandora DX-5200Инструкция пользователяPandora DX-90LИнструкция по эксплуатации Pandora DX-90L Схема подключения Pandora DX-90L Инструкция по эксплуатации Pandora DX-90L v2.0 Схема подключения Pandora DX-90L v2.0 Схема обхода штатного иммобилайзера Таблица статусов и команд от 28 мая 2021 Pandora DX-90BTИнструкция по эксплуатации Схема подключения Руководство по регистрации мобильного телефона Схема подключения обхода штатного иммобилайзера Таблица статусов и команд от 28 мая 2021 Pandora DX-90Инструкция пользователя Схема подключения Pandora Схема обхода штатного иммобилайзераPandora DX-70Инструкция пользователя Схема подключения Таблица статусов и командPandora DX-50SИнструкция пользователя Схема подключенияPandora DX-50BИнструкция по эксплуатации Таблица статусов и команд от 31 октября 2021 Pandora DX-50Инструкция пользователя Схема подключения Pandora DX-50 Схема подключения Pandora DX-50L/L+ Программирование через кнопку Valet Программирование системы Таблица статусов и командPandora DX-40Инструкция пользователяPandora DX-30Инструкция пользователя Схема подключения Программирование через кнопку Valet
Инструкции для Pandora RX
Pandora RX-100Инструкция по эксплуатации и монтажуPandora RX-112Инструкция по эксплуатации и монтажуPandora RX-117Инструкция по эксплуатации и монтажуPandora RX-121Инструкция по эксплуатации и монтажуPandora RX-150Инструкция по эксплуатации и монтажуPandora RX-151Инструкция по эксплуатации и монтажуPandora RX-155Инструкция по эксплуатации и монтажуPandora RX-175Инструкция по эксплуатации и монтажуPandora RX-200Инструкция по эксплуатации и монтажу
Инструкция для Pandora DeLuxe
Pandora Deluxe-1000Инструкция по эксплуатации и монтажуPandora Deluxe-1000iИнструкция по эксплуатации и монтажуPandora Deluxe-1500Инструкция по эксплуатации и монтажуPandora Deluxe-1500iИнструкция по эксплуатации и монтажуPandora Deluxe-1870iИнструкция по эксплуатации и монтажуPandora Deluxe-2000Инструкция по эксплуатации и монтажуPandora Deluxe-2100Инструкция по эксплуатации и монтажу
Видео инструкция представлена ниже.
Использование телефона при эксплуатации системы Pandora
Позвонив на номер телефона системы либо установив приложение Pandora info v.2 автовладелец получает возможность управлять мотором со своего гаджета. Чтобы произвести бесключевой запуск мотора достаточно после звонка ввести код 123*. Остальные комбинации управления, которые выполняет сигнализация пандора, приведены на изображении ниже.
Использование приложения, чтобы произвести запуск с телефона, удобно благодаря интуитивно понятному меню. В нем можно выставить автоматический запуск двигателя зависимости от дня недели. Мобильное приложение позволяет более тонко настраивать систему.
Как работает автозапуск
Двигатель в машине запускается дистанционно без ключа с помощью специального модуля. Это особенно удобно в холодное время года, когда есть возможность прогреть все системы мотора и салон перед поездкой. Летом данная опция используется для включения климат-контроля, который понизит температуру в пассажирском отделении автомобиля.
Рекомендуем: Перевозка тяжеловесных грузов. Общая информация
В автосигнализации Pandora с автозапуском и обратной вязью реализовано несколько способов управления дистанционной активацией силовой установки:
- Вручную с пульта. Пользоваться брелоком можно не выходя из дома, что чрезвычайно удобно.
- Посылка SMS-сообщений с телефона. Данный метод хорошо подходит для больших городов, когда автомобиль находится на большом расстоянии.
- С помощью интернета. Производитель разработал для удобства автовладельцев специальные приложения.
- Автоматический запуск по таймеру или температуре.
- Со штатного радиоключа (если в автомобиле предусмотрен Slave-режим).
По температуре
Зимой температура технических жидкостей в моторе может опускаться до критических значений. В таких условиях вязкость машинного масла существенно увеличивается. Оно не сможет свободно циркулировать, и запуск будет осуществляться при масляном голодании. Это ведет к повышенному износу деталей и преждевременному выходу двигателя из строя. Избежать таких последствий поможет автоматический пуск мотора.
Настройка автозапуска по температуре в сигнализации Pandora производится с помощью брелока, телефона или интернет-сервисов. Температуру охлаждающей жидкости в двигателе измеряет специальный датчик. Пользователь самостоятельно устанавливает показатель, при достижении которого произойдет автоматический запуск. Мотор будет работать на холостых оборотах, пока температура не поднимется до рабочих показателей.
По таймеру
Существует несколько вариантов программирования сигнализации с автозапуском. С помощью таймера устанавливается время, к которому силовая установка должна быть прогрета. Можно настроить функцию так, чтобы двигатель периодически заводился через какое-то время после его остановки (например, через 1, 2 или 3 часа). Мотор будет автоматически заглушен, когда температура охлаждающей жидкости достигнет установленных значений, или по истечении заданного пользователем времени.
Если требуется заводить автомобиль в одно и то же время с привязкой к дням недели, можно включить функцию будильника. Эта опция будет удобна людям с жестким графиком работы. Двигатель запустится в установленное время суток, прогреется до рабочей температуры и автоматически остановится. Если завести мотор не удалось, сигналка обязательно оповестит об этом владельца сообщением на дисплей брелока и звуковым сигналом.
Останов двигателя различными способами
В процессе эксплуатации «Пандоры» возможны несколько вариантов останова мотора:
- аварийный, например, при срабатывании датчика движения;
- автоматический, выполняемый по программе;
- с помощью мобильного телефона;
- с помощью брелка.
При использовании смартфона достаточно после звонка ввести комбинацию 321* либо в приложении Pandora info выбрать соответствующее меню. При останове с использованием брелка требуется:
- Зажать на 2 секунды.
- Дождаться соответствующего звукового сигнала.
- Проконтролировать погасание пиктограммы .
Дистанционный останов двигателя
Штатный останов может быть выполнен по истечении времени либо достижению заданной температуры. При этом за минуту до останова на брелке будет мигать . В случае необходимости автовладелец может подать команду продления работы двигателя.
Как настроить автозапуск
Настройка автозапуска подробно описана в инструкции по применению устройства. Осуществить пуск мотора с брелока чрезвычайно просто. В автомобилях с механической коробкой передач перед дистанционным запуском выполняется процедура «программной нейтрали». Она либо жестко задается в системе, либо настраивается через DXL Loader. Затем необходимо нажать кнопку постановки на охрану и удерживать ее несколько секунд.
Периодический запуск настраивается через меню. Нажатием кнопки F нужно выбрать иконку с изображением вентилятора и кликнуть на нее. Меню содержит 8 пунктов:
- Суточный таймер.
- Установка времени запуска.
- Запуск по температуре.
- Установка температуры.
- Установка времени прогрева.
- Периодический прогрев.
- Установка по температуре.
- Установка темп. останова.
Переход между пунктами меню осуществляется посредством нажатия кнопки F. Подтверждением настройки будет двукратный звуковой сигнал на коммуникаторе. Для выхода из меню следует нажать клавишу F и удерживать ее 1 секунду. Если этого не сделать, выход произойдет автоматически, а настройки будут сброшены.
Для активации суточного таймера надо перевести его в активный режим St On в пункте меню 1. Для этого нажимается клавиша «Вкл.» рядом с иконкой, изображающей закрытый замок. Время запуска (часы и минуты) устанавливается в пункте 2.
Программирование автозапуска по температуре начинается с пункта 3, где режим активируется по факту снижения температуры до значения Sº On. Данный показатель настраивается в пункте 4. Его увеличение производится кнопкой с изображением закрытого замка, а уменьшение — открытого. На следующем шаге аналогичным образом устанавливается время прогрева.
Опция периодического прогрева включается в пункте 6. Режим Sd On активируется кнопкой «Вкл.» рядом с иконкой с закрытым замком. Температура двигателя Pº On, при которой он запускается, устанавливается в пункте 7. На следующем шаге настраивается требуемая температура для глушения силовой установки.
Автоматический запуск можно установить на какое-то количество дней (5,7 или 14), после чего функция будет выключена. Возможна активация данной опции без ограничения по времени. Запуск по температуре будет работать, пока режим включен и установлен температурный показатель.

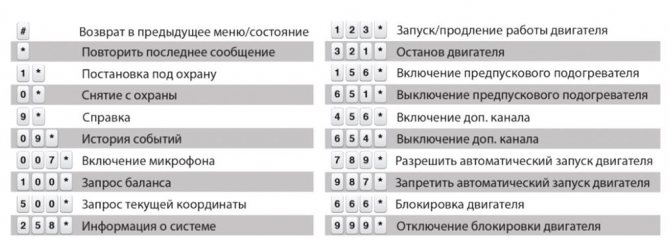

Для дистанционного запуска с телефона требуется позвонить на номер установленной в охранной системе SIM-карты.
В тональном режиме набирается 123*. Если силовая установка уже функционирует, таймер обратного отсчета будет сброшен. Для глушения двигателя используется команда 321*. Данная функция особенно полезна для старых моделей сигнализации Pandora с поддержкой телематики, не работающих с мобильными приложениями.
Через Pandora DXL Loader
С помощью этой программы можно включить автозапуск на охранных комплексах Pandora серий LX и DXL. Последняя версия данного приложения вышла в 2014 г. Pandora DXL Loader предполагает непосредственное подключение ноутбука к процессорному блоку системы через USB-порты. Интерфейс программы прост и не вызовет вопросов даже у неопытного пользователя.
После подключения на экране высветится главное меню, состоящее из 2 пунктов:
- II-1. Условия автозапуска.
- II-2. Настройки автозапуска.
Рекомендуем: Прогретый двигатель глохнет на холостом ходу ваз 2110 инжектор
Первая группа содержит 3 пункта, активирующие автоматический старт двигателя. Чтобы включить автозапуск, в пункте II-1-1 необходимо перевести настройку из позиции «Запрещено» в положение «Разрешено». Аналогичным образом активируются режимы дистанционного пуска каждый день и при просадке напряжения.
В пункте меню II-2 задаются дополнительные настройки:
- вариант подключения зажигания;
- время старта мотора;
- значение порога напряжения;
- время работы двигателя.
Пользователь выбирает нужные параметры и нажимает клавишу «Записать» внизу экрана. Набор программируемых функций в разных версиях программы может отличаться.
Через Pandora Alarm Studio
Поставить автозапуск на Пандоре с помощью данной программы будет сложнее. Pandora Alarm Studio поддерживает Bluetooth и работает с сервером производителя по технологии CLONE, которая создает программную копию чипа штатного иммобилайзера. Данное приложение создано для фирменных сервисных центров, и при регистрации потребует подтверждения работы с официальным поставщиком оборудования. В противном случае на экране появится сообщение о том, что у пользователя недостаточно прав для осуществления настройки.
Что делать, если не работает брелок
Если система Пандора не реагирует на брелок, возможно батарейка в брелоке села и следует заменить ее на новую.
После замены батареи в пульте необходимо нажать (и удерживать 3 секунды) кнопку F для включения пульта.
Если батарея у вас очень быстро садится, возможно проблема в брелоке и следует отдать его на диагностику.
Видео инструкция по работе с брелоком сигнализации Пандора dx 50.
- Автор материала
- Другие материалы
Автор Автомеханик
15 лет я ремонтирую разного рода автомобилей, включая такие марки как Ваз, Уаз, Chevrolet, Mazda, Kia и многие другие. Все что связано с коробкой, двигателем или ходовой. Вы можете написать мне свой вопрос ниже в комментариях и я постараюсь развернуто на него ответить.
- Топ 15 самых дешевых автомобилей в России на 2021 год — 19.11.2019
- Отключилась коробка передач — 30.07.2019
- Стартер не крутит на горячую — 22.07.2019
- Можно ли автомобильное масло заливать в мопед? — 21.07.2019
- Есть ли вред для вариатора при резком снижении скорости при въезде в лужу? — 21.07.2019
Посмотреть другие статьи
Настройка системы
Сигнализация с автозапуском Pandora, инструкция по настройке изложена ниже, может быть запрограммирована с помощью кнопки Valet и при помощи компьютера через USB-кабель. Настройка системы при помощи кнопки Valet более трудоемкий и кропотливый процесс, нежели с помощью компьютера, и происходит она после ввода Пин-кода при помощи списка команд, описываемых в инструкции. Далее мы рассмотрим обновление прошивки и программирование системы с помощью ноутбука.
Вход в настройки
Первым делом подключим ноутбук к базовому блоку через мини-USB, причем карта GSM должна быть уже в нем. После вводим Пин-код через кнопку Valet, ожидая после ввода каждой цифры не более секунды, и наблюдая после верного ввода всех цифр серию красно-зеленых сигналов на световом индикаторе. Если ввели неверно – система выдаст один длинный красный сигнал.
Обновление микропрограммы
Следующий шаг — обновление прошивки. Для обновления прошивки Вам понадобится программа DXL Loader, которая должна поставляться в комплекте. Если ее почему-то нету (такое иногда бывает), то можно скачать ее с официального сайта:
Прошивка
Для установки новой версии в меню программы нажимаем «загрузить», а после нажимаем «загрузка прошивки». Указав путь для новой версии ПО, обновляем прошивку, и переходим к программированию.
Варианты запуска двигателя
Раньше охранная система обладала лишь функцией дистанционного запуска двигателя автомобиля. На сегодняшний день появилась возможность настроить и комбинировать между собой различные возможности автосигнализации, что доставляет максимум комфорта в жизнь владельца транспортного средства.
Pandora LX 3055 автозапуск
Сигнализация с автозапускои Пандора
. Пример работы автозапуска на автомобиле ВАЗ-2110, Тольятти, 13.10.2015. Сигн.
Сигнализация с автозапуском Пандора. Видео инструкция по эксплуатации.
Краткая видео инструкция по эксплуатации к сигнализации с автозапуском двигателя Пандора
. Подробнее о…
В зависимости от предназначения запуск автомобиля делится на виды:
- Дистанционный. Этот тип запуска используется для заблаговременного прогрева двигателя перед началом движения.
- Автоматический вид запуска — это кратковременные включения двигателя автомобиля при достижении определённой температуры в окружающей среде или через промежуток времени. Параметры, при которых будет срабатывать автозапуск, заранее указываются в настройках.
Как пользоваться сигнализацией (пошаговая инструкция)
Перед применением сигнализации руководство рекомендует:
- изучить инструкцию;
- установить устройство;
- изучить брелок и предназначение его кнопок;
- выполнить программирование брелока и пульта управления.
Только после выполнения перечисленных пунктов можно приступить к полноценному использованию охранной системы.
Брелок управления
С его помощью активируются и деактивируются практически все доступные функции. Реализуется это через нажатия определенных кнопок или их комбинаций.
Обозначение символов и кнопок на брелоке
Чаще всего основной брелок управления с обратной связью оснащен пятью клавишами и жидкокристаллическим дисплеем. Какие кнопки за что отвечают и их комбинации детально расписаны в инструкции по эксплуатации.
Например кнопки Pandora DXL5000 выполняют следующие функции:
- активация охраны;
- деактивация сигнализации;
- переключение между режимами и отключение режима «Паника»;
- состояние системы;
- специальная кнопка SOS.
Pandora DXL5000
Жидкокристаллический дисплей Pandora DX50 имеет много пиктограмм, обозначение которых можно увидеть в инструкции.
Программирование брелока
Запись брелока в блок управления осуществляется с помощью сервисной кнопки «Валет».
Для того чтобы правильно настроить пульт управления необходимо выполнить такие шаги:
- Выключить зажигание.
- Включить брелок.
- Найти кнопку «Валет» и с ее помощью ввести ПИН-код. Для каждой цифры необходимо выполнить соответствующее количество нажатий.
Кнопка Valet
После ввода одного значения необходимо дождаться светового сигнала и только потом переходить к следующей цифре. Для ввода кода отводится 20 секунд.
Некоторые модели Pandora имеют немного другой принцип программирования:
— DXL3210; — DXL3000; — DXL1870i.
Чтобы прописать их в блок управления нужно выполнить такие шаги:
- Выключить зажигание.
- Нажать один раз на кнопку «Валет».
- Все кнопки на брелоке зажимаются до моргания дисплея или звукового сигнала.
- Запись считается завершенной, если сигнализация один раз «пикнет».
Как отключать различные виды сигнализаций своими руками
Выше указаны общие способы отключения сигналки, но часто для той или иной модели существуют определённые правила проведения процедуры, на которых мы подробнее и остановимся.
«Томагавк»
Процедуру деактивации устройства марки «Tomahawk» мы будем рассматривать на примере распространенной модели RL950LE. Отключение устройств других моделей предусматривает похожие манипуляции:
- Вставляем ключ в замок водительской двери, проигнорировав активировавшуюся сигналку;
- Заводим транспортное средство;
- Нажимаем сервисную кнопку 4 раза за 10 секунд;
- Проворачиваем ключ в зажигании и отключаем машину.
О правильности проделанной процедуры автомобиль известит нас звуковым сигналом и морганием габаритов.
Видео: как снять с охраны сигнализацию Томагавк
«Аллигатор»
Ниже представлен алгоритм действий при проблемах с работой сигнализации «Alligator» модели D-810. Для деактивации придерживаемся следующей последовательности:
- Попадаем в салон авто, открыв дверь ключом (предварительно снимите клеммы с автомобильной батареи);
- Вставляем ключ в зажигание и переводим его в позицию «ВКЛ»;
- Всего один раз нажимаем на сервисную кнопку;
- Переводим ключ в зажигании в позицию «ВЫКЛ».
Устранение неполадок
Если автозапуск не работает, то обратитесь в установочный центр. Системы Pandora (в отличие от тех же StarLine, к примеру) намеренно лишены возможности легкого доступа пользователя к настройкам самой системы, так что даже проверить их Вы сможете только на системах LX/DXL, только при наличии ноутбука и только если у Вас после установки сохранен выведенный для программирования шнур.
Источники
Страница 16
Охранно-сервисная система Pandora DXL 37OO
Дистанционный запуск двигателя
Для дистанционного запуска двигателя, при условии готовности системы к старту, нажмите
и удерживайте кнопку в течение трех секунд. Звуковой сигнал подтвердит прием команды,
на дисплее появится перечеркнутая пиктограмма шок-сенсора
и мигающая пиктограмма
– подготовка к старту двигателя. Через несколько секунд двигатель будет запущен, о чем
Как привязать пульт Pandora с автозапуском
Производители противоугонной системы Пандора предлагают автолюбителям модели с функцией автозапуска: DX-90 BT, DXL 3970 Pro, 3950, 3940, 3500i, 3210i, DX-91, 50S, 5000 NEW, DX-50L+, 50 L, LX 3257. Как зарегистрировать пульт дистанционного управления в памяти блока сигнализации мы рассмотрим ниже.
- Переведите систему в режим программирования. Для этого клавишей «Валет» наберите ПИН-код. Все действия выполняйте при выключенном зажигании. Контролируйте ввод данных при помощи светодиода.
- Нажатием на кнопку «Valet» введите первую цифру секретного кода. Количество кликов — перовое значение сервисного пароля. Каждое нажатие подтверждается оранжевым свечением светодиода. Красный цвет индикатора сигнализирует о правильности ввода ПИНа и возможности внесения данных второго значения.
- Аналогично введите оставшиеся числа секретного кода.
- После записи последней цифры светодиод загорится красным, а потом зелёным цветом. Система перейдёт в режим программирования.
Основные причины, почему не работает автозапуск и методы их исправления
Как и с любой другой техникой, в работе сигнализации с автозапуском случаются казусы, чаще всего по вине владельца машины, например:
- Все установки произведены, двигатель завелся, прогрелся по времени и температуре. После остановки автозапуск не работает. Вариантов устранения неисправности может быть несколько: например, если температура настроена на 19°, то при ее снижении машина заведется, а если посчитает, что двигатель ещё тёплый, может и не завестись. В этом случае нужно произвести правильные настройки по температуре.
Замена брелка сигнализации для мотоциклов
Каждый владелец мотоцикла хочет обезопасить его от угонщиков. Поэтому мотосигнализация является неотъемлемой частью «железного коня». В линейке сигнализации Пандора есть марки, специально разработанные для мотоциклов: Pandora Moto, Smart Moto, DXL 4200 Moto, 4400 moto. Далее, рассмотрим, как перепрописать брелок такой противоугонной системы.
- Нажмите кнопку «Валет» четыре раза. Между нажатиями должно пройти некоторое время, за которое вы должны увидеть вспышки светодиода красного цвета. Он расположен рядом с клавишей. После проделанных действий светодиод должен моргать красным и зелёным цветами.
- Нажмите «Валет» ещё раз, прозвучит сигнал сирены.
- Кликните клавишу на первом пульте. Последует красная вспышка светодиода на брелоке. Сирена издаст один сигнал.
- Таким же образом внесите в память блока управления следующий брелок.
- Кликните кнопку «Валет». Включите и отключите зажигание.
Узнайте всё про программирование брелка Пантера.
Уровень II-1 Настройки автозапуска
II-1.1 Вариант подключения зажигания. Заводская установка – «ПАРАЛЛЕЛЬНО». Определяет логику работы (подключения) канала «зажигание». При разрешенном уровне канал, выбранный в Таблице выходов как «зажигание», будет работать согласно параллельной схеме подключения.
II-1.2 Тип трансмиссии (АКПП или РКПП). Заводская установка – «МКПП». В этом случае для разрешения дистанционного (или автоматического) запуска необходимо перед постановкой на охрану выполнить алгори, то есть, не отключая зажигания, нажать и удерживать кнопку «1» брелока три секунды, либо активировать алгори ручным тормозом – подуровень II-1.7 «РАЗРЕШЕНО». Если выбрана автоматическая трансмиссия (АКПП), то при каждой постановке на охрану автозапуск будет разрешен. При этом концевик «нейтрали/ручного тормоза» будет проверен при попытке запуска после включения зажигания.
II-1.3 Контроль по тахометру. Заводская установка – «Цифровой CAN».
2. «Аналоговый RHM»;
3. «Аналоговый RMD»;
Если этот подуровень разрешен, то при автоматическом старте двигателя, отсечка стартера произойдет по достижении двигателем холостых оборотов. Кроме того, после старта, при прогреве двигателя обороты тоже будут контролироваться. Для корректной работы необходимо произвести программирование холостых оборотов.
Внимание! Для правильной работы системы автозапуска и включенном контроле двигателя по тахометру, в любом случае необходимо записать обороты холостого хода .
«Для записи (в энергонезависимую память) холостых оборотов двигателя, необходимо войти в режим программирования и с помощью кнопки«VALET» войти на уровень I-3. После выхода на этот уровень необходимо включить зажигание и завести двигатель (он должен быть прогрет, холостые обороты должны соответствовать норме холостых оборотов для прогретого двигателя). Затем дождаться устойчивых холостых оборотов (желательно подождать примерно 30 секунд). Затем один раз нажать кнопку «VALET». После записи зажигание следует выключить. На этом уровне можно многократно стартовать и останавливать двигатель, выход из режима произойдет только после нажатия «VALET».»
II-1.4 Контроль по лампе заряда аккумулятора. Заводская установка – «ЗАПРЕЩЕНО». Если этот подуровень разрешен, то отсечка стартера произойдет по моменту погасания лампы «давления масла/заряда». Кроме того, после старта, этот вход будет также контролироваться, при включении лампы «давления масла /заряда» двигатель будет остановлен.
II-1.5 Контроль по напряжению бортовой сети. Заводская установка – «ЗАПРЕЩЕНО». При разрешении этого подуровня отсечка стартера будет происходить при достижении напряжения заданного в подпункте II-1.6 Заводская установка – «12.8 В.» Рекомендуется использовать только если у автомобиля есть штатная отсечка работы стартера, а так же для автомобилей оборудованных кнопкой «StartStop». Так как у большинства современных автомобилей напряжение после запуска нарастает постепенно. Настройку нельзя использовать при установке сигнализации на гибридные автомобили.
II-1.6 Порог напряжения ниже которого считать, что генератор неисправен. Заводская установка – «12.8 В.». Данное значение используется при разрешении подпункта II-1.5.
