Электрический кабель на полу — эффективное решение для организации электропроводки, позволяющее сэкономить пространство и избежать проводов на стенах. В статье рассмотрим основные преимущества и недостатки данного способа монтажа, а также полезные советы по его реализации. Вы узнаете о правилах установки, необходимых материалах и схемах, что поможет избежать распространенных ошибок и обеспечить безопасность электропроводки. Также поделимся фото и видео материалами, демонстрирующими процесс монтажа.

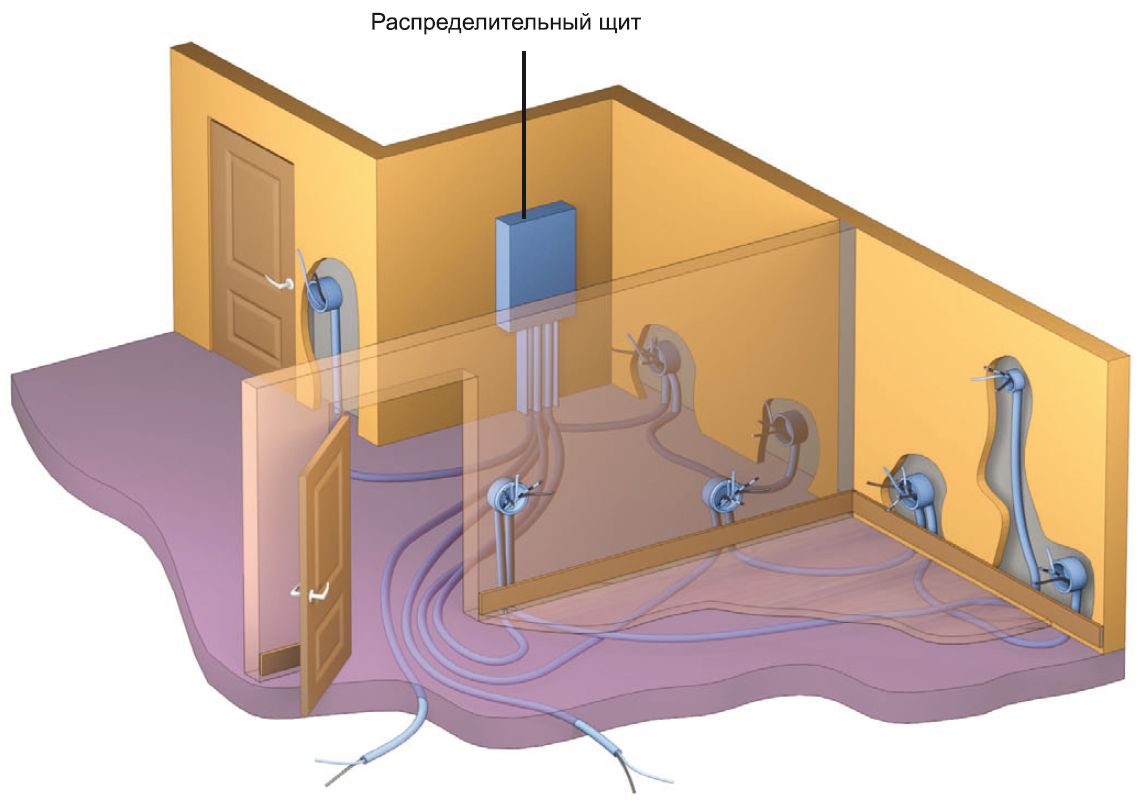

Электропроводка в полу: недостатки и преимущества монтажа

Электрические кабели, уложенные в пол, предлагают владельцам жилья ряд преимуществ:

• повышается уровень безопасности при использовании электричества. Это связано с тем, что распределительные коробки не находятся на стенах, что делает их менее уязвимыми к случайным повреждениям;
• значительно сокращается время на выполнение монтажных работ, так как отпадает необходимость в штроблении стен;
• длину проводки можно оптимизировать, прокладывая кабели по наиболее эффективной схеме;
• появляется возможность установки теплых полов.

Однако существуют и некоторые недостатки:

• для каждой розетки рекомендуется прокладывать отдельную линию к электрощитку, что увеличивает общую стоимость проекта;
• для ремонта или полной замены электропроводки потребуется демонтаж пола;
• укладка теплого пола зачастую требует привлечения квалифицированного специалиста.

Эксперты в области электротехники подчеркивают важность правильного выбора и укладки электрических кабелей на пол. Они отмечают, что использование качественных материалов и соблюдение стандартов безопасности являются ключевыми факторами для предотвращения коротких замыканий и других аварийных ситуаций. Специалисты рекомендуют выбирать кабели с защитной изоляцией, устойчивой к механическим повреждениям и воздействию влаги. Также важно учитывать нагрузку на кабель, чтобы избежать перегрева и последующих повреждений. При укладке кабелей на пол необходимо использовать специальные каналы или короба, что не только улучшает эстетику, но и обеспечивает безопасность, предотвращая спотыкания и повреждения. Правильный подход к укладке электрических кабелей способствует долговечности и надежности электрической сети в помещении.

https://youtube.com/watch?v=arXn0XKmtKI

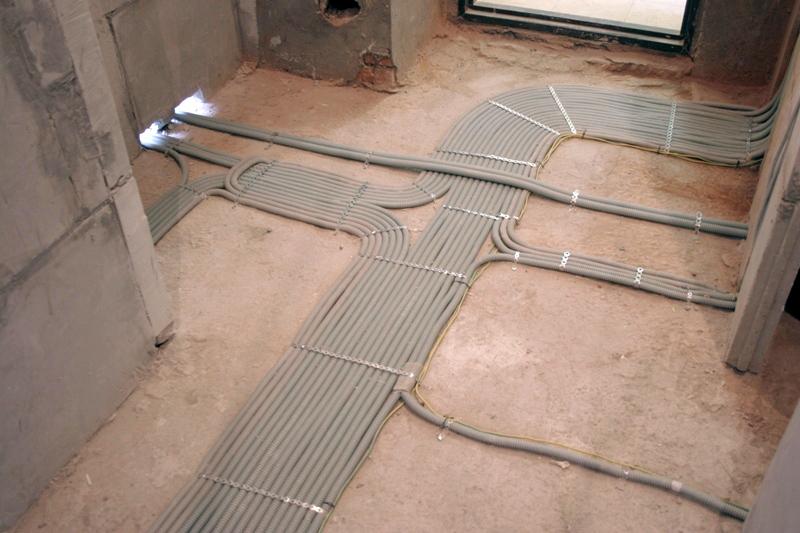

Правила монтажа проводки под полом

Основной задачей при прокладке электрических кабелей в полу является обеспечение электробезопасности. Также большое значение имеет защита самих кабелей от вероятных повреждений. Решение даже незначительной проблемы с проводкой потребует масштабных работ по демонтажу пола. Чтобы этого избежать, при монтаже необходимо придерживаться определенного ряда правил.

1. Прокладку кабеля осуществляют исключительно внутри негорючей гофры или в металлической трубе. Последний вариант наиболее эффективен для домов с деревянным полом, где велика вероятность повреждения грызунами гофры и кабеля. Кроме того, металлическая труба полностью снимает угрозу возгорания легковоспламеняемых элементов пола. Оптимальная марка кабеля для деревянного пола – ВВГнг-LS.
2. При монтаже следует полностью исключить соединение проводов методом скрутки. Коммутация кабелей должна производиться только в распределительных коробках, предназначенных для установки в пол. Чтобы в дальнейшем не пришлось долго искать эти коробки, в ходе монтажа желательно отметить на плане места их расположения.
3. Согласно ПУЭ п. 2.1.61, заполнять следует не более, чем на 35-40%.
4. Количество поворотов гофры желательно сократить до минимума. Уже второй поворот под прямым углом сделает замену кабелей крайне затруднительной.
5. При прокладке кабелей под деревянным полом легче и разумнее делать проходные отверстия в лагах, чем пытаться их обойти.
6. Рассчитывая объем заливаемой стяжки, необходимо учесть, чтобы она заливала гофру слоем не менее 30 мм.
7. Чтобы исключить необходимость увеличения толщины стяжки, желательно исключить пересечение (накладку) линий электропроводки.
8. Прохождение стен, перегородок и лаг должно осуществляться только внутри металлических гильз.

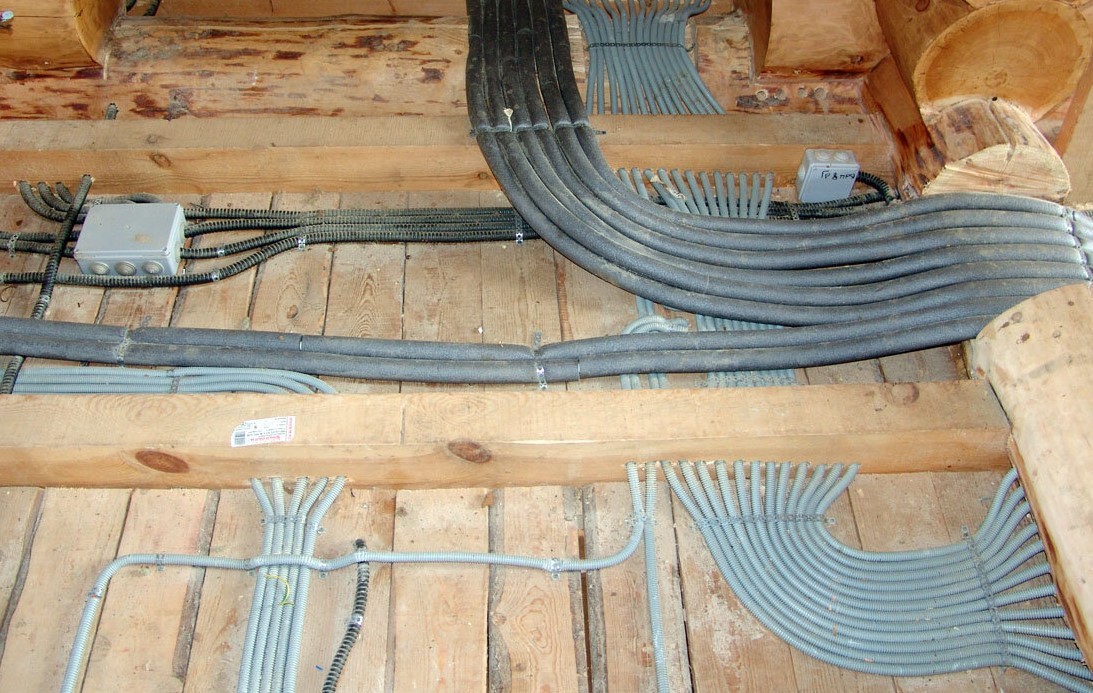

9. Монтаж электропроводки под деревянными полами потребует проведения огнезащитных мероприятий. Это может быть прокладка металлических полос под электропроводкой, пропитка огнезащитой дерева и т.п. процедуры.
10. Завершив прокладку, следует убедиться, что прозвонка мультиметром не показывает короткого замыкания. Устранять возможную проблему после заливки стяжки будет очень сложно.

Интересные факты

Вот несколько интересных фактов о электрических кабелях, которые могут быть связаны с их использованием на полу:

1. Безопасность и стандарты: В большинстве стран существуют строгие стандарты и нормы по укладке электрических кабелей, особенно в общественных местах. Кабели, которые укладываются на пол, должны быть защищены от механических повреждений и не должны представлять опасности для людей. Например, используются специальные защитные короба и покрытия, чтобы предотвратить спотыкания и повреждения.

2. Кабели с низким профилем: Для укладки на пол часто используются кабели с низким профилем, которые могут быть интегрированы в пол или покрыты специальными ковриками. Это позволяет минимизировать риск спотыкания и улучшает эстетику помещения, сохраняя при этом доступ к электричеству.

3. Энергетическая эффективность: Современные электрические кабели могут быть оснащены технологиями, которые помогают снизить потери энергии. Например, кабели с улучшенной изоляцией и конструкцией могут уменьшить сопротивление и, следовательно, потери энергии, что делает их более эффективными при использовании в системах, где кабели укладываются на пол.

Цены на кабели и провода

Кабели и провода

Видео – Электромонтаж по полу или потолку? Как лучше и дешевле. Все за и против

https://youtube.com/watch?v=yyW9WaW3Pls

Монтаж проводки под полом: возможные проблемы

Часто возникает проблема с выполнением требований пункта 2.1.23 ПУЭ, который предписывает, чтобы точки соединения кабелей были доступны для обслуживания. В условиях сложной электросети проложить кабели без лишних затрат и без использования распределительных коробок крайне сложно. Специальные коробки с люками имеют высокую стоимость, а обычные распределительные коробки нельзя устанавливать в стяжку.

Существует два способа решения данной проблемы:

• Установить распределительную коробку на стене как можно ближе к полу. Однако такое решение может выглядеть неэстетично, и существует риск, что дети, животные или вода смогут попасть внутрь коробки;
• Выполнить соединение проводов внутри корпусов розеток. Этот вариант безопасен и эстетичен, но требует последовательного подключения всех электророзеток. В случае обрыва в одной из них, все последующие розетки окажутся без питания.

В частном доме с деревянными полами установить распределительную коробку в полу проще. Достаточно вырезать часть чернового пола и установить коробку с люком на её место.

Схемы монтажа проводки под полом

От продуманности схемы монтажа проводки под полом во многом зависит стоимость проекта. Необходимость подведения к каждому потребителей отдельной линии требует значительного расхода дорогостоящих кабелей.

Затрудняет проектирование и практика использования подрозетников в качестве распределительных коробок. При значительном количестве розеток в комнате разместить все соединения в ограниченном пространстве подрозетника будет затруднительно.

Упростить решение проблемы можно путем разделения всех имеющихся в комнате розеток и выключателей на несколько групп. Обычно в каждую группу включают выключатель и пару розеток.

Входящие в группу электроустановочные изделия коммутируются в корпусе одной из розеток. Эта розетка, в свою очередь, питается от основной распределительной коробки. В качестве таковой обычно выступает наиболее нагруженная розетка (центральная).

Размещать центральную розетку следует с учетом геометрии помещения, расстановки мебели и эргономики. Оптимальное место – как можно ближе к центру наиболее длинной стены, это сократит протяженность магистралей к каждой из групп. Желательно использовать двойные и тройные розетки. Их корпус более просторный, чем одиночных моделях, и это упрощает размещение многочисленных соединений проводов.

Схема с центральной розеткой удобна тем, что при появлении проблем в любой групп остальные не будут обесточены.

Видео – Электромонтаж по полу в новостройке

https://youtube.com/watch?v=O1KpTbnD7Ps

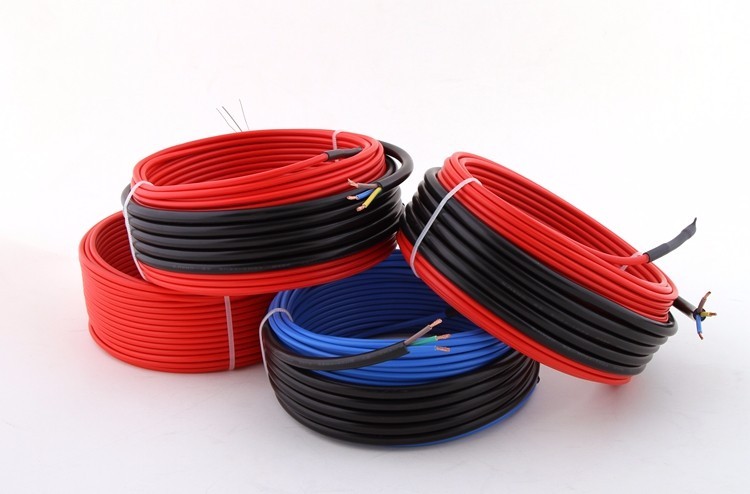

Виды резистивных нагревательных кабелей и их характеристики

Помимо электропроводки, в бетонной стяжке можно прокладывать нагревательные кабели для создания теплых полов. Укладка нагревательных кабелей представляет собой чуть боле простое мероприятие, поскольку оболочка таких кабелей уже приспособлена для эксплуатации внутри бетонной стяжки.

Существует несколько типов нагревательных кабелей, однако наибольшее распространение получили резистивные модели. Свое название они получили из-за того, что принцип их действия основан на нагреве проводника с большим сопротивлением (англ.- resistance).

Популярность резистивных нагревательных кабелей обуславливается удачным сочетанием простоты укладки, надежности, эффективности и надежности. Укладывается данный вид теплого пола непосредственно перед заливкой стяжки. Расстояние между линиями кабеля зависит от условий эксплуатации и мощности кабеля.

В среднем, мощность кабеля составляет от 17 до 22 Вт/м. На обогрев 1 кв.м. жилого помещения необходимо порядка 120 Вт/кв.м. Исходя из этих данных получают необходимую длину кабеля.

Знание необходимой длины кабеля необходимо по той причине, что резистивные кабели нельзя обрезать. Если это сделать, то сопротивление уменьшится, а нагрев – увеличится до недопустимых значений.

Греющий кабель можно подключать по разным схемам. В простейшем случае это простая вилка, подключаемая к розетке. Более сложные варианты подразумевают использование датчиков, термостатов и электронных контроллеров. Данное оборудование позволит заданную температуру, в .т.ч. и по расписанию, регулировать мощность и т.д.

Цены на саморегулирующийся нагревательный кабель

Резистивные нагревательные кабели бывают в двух вариантах:

1. Одножильные. Это конструкция, в которой греющая жила находится внутри защитной оплетки, слоя изоляции и внешней оболочки. При установке одножильных кабелей важно помнить, что оба конца должны быть подключены к одной и той же розетке. Поэтому к планированию прокладки кабеля необходимо подойти с особым вниманием.
2. Двухжильные. Эти кабели отличаются от одножильных наличием дополнительного изолированного провода, который выполняет функцию нуля. На конце кабеля имеется токопроводящая муфта, соединяющая греющую жилу с нулевым проводом. Двужильные кабели проще в установке, так как нет необходимости разводить их по помещению, чтобы они выходили на точку подключения.

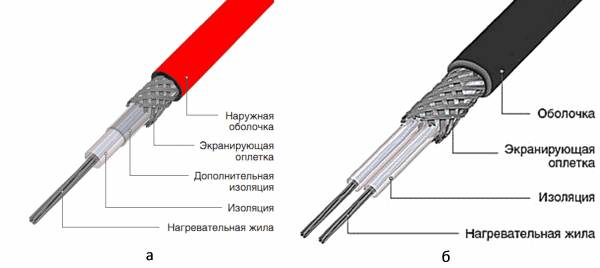

• рисунок (а) укладка одножильного кабеля;
• рисунок (б) укладка двухжильного кабеля.

Прокладка электроснабжения под деревянным полом или бетонной стяжкой позволяет избежать сложного, пыльного и затратного процесса штробления стен. Кроме того, правильно составленная схема проводки может существенно сэкономить средства на материалах. Однако для обеспечения безопасности необходимо учесть множество нюансов, с которыми желательно ознакомиться заранее.

Безопасность и защита проводки в полу

При укладке электрических кабелей в пол необходимо учитывать множество факторов, связанных с безопасностью и защитой проводки. Правильная установка и использование защитных средств помогут предотвратить короткие замыкания, перегрев и другие потенциальные опасности.

Первым шагом к обеспечению безопасности является выбор подходящего типа кабеля. Для укладки в пол рекомендуется использовать кабели с защитной изоляцией, которые могут выдерживать механические нагрузки и воздействие влаги. Например, кабели с ПВХ-изоляцией или специальные бронированные кабели обеспечивают дополнительную защиту от повреждений.

Важно также учитывать способ укладки кабеля. Кабели могут быть уложены в специальные каналы, которые защищают их от механических повреждений и воздействия внешней среды. Использование кабельных каналов или труб позволяет не только защитить проводку, но и облегчить доступ к ней в случае необходимости ремонта или замены.

При укладке кабелей в пол необходимо соблюдать правила электробезопасности. Все соединения должны быть выполнены с использованием качественных соединительных элементов, таких как клеммники или специальные разъемы. Это поможет избежать окисления и коррозии, которые могут привести к ухудшению контакта и возникновению искр.

Кроме того, рекомендуется устанавливать защитные устройства, такие как автоматические выключатели и УЗО (устройства защитного отключения). Эти устройства помогут предотвратить перегрузки и защитят от поражения электрическим током в случае неисправности.

Не менее важным аспектом является правильное планирование расположения электрических кабелей. Необходимо избегать укладки кабелей в местах, где они могут подвергаться механическим повреждениям, например, под тяжелой мебелью или в местах с высокой проходимостью. Также стоит учитывать возможность будущих ремонтов и переустановок, чтобы избежать необходимости повторной укладки проводки.

Наконец, регулярная проверка состояния проводки является важным элементом обеспечения безопасности. Рекомендуется проводить периодические осмотры и тестирования электрической системы, чтобы выявить возможные проблемы на ранней стадии. Это позволит избежать серьезных последствий и обеспечит надежную работу электрической сети в вашем доме.

Вопрос-ответ

Как выбрать подходящий электрический кабель для укладки на пол?

При выборе электрического кабеля для укладки на пол важно учитывать его назначение, максимальную нагрузку, а также условия эксплуатации. Рекомендуется использовать кабели с изоляцией, устойчивой к механическим повреждениям и влаге, такие как ПВХ или резина. Также стоит обратить внимание на сечение провода, которое должно соответствовать требованиям по мощности подключаемых устройств.

Можно ли укладывать электрический кабель под ковровое покрытие?

Укладывать электрический кабель под ковровое покрытие можно, но необходимо использовать специальные кабели, предназначенные для этого. Они должны иметь защитную изоляцию, способную выдерживать нагрузки и не выделять вредных веществ при нагреве. Также важно следить за тем, чтобы кабель не перегревался и не создавал опасности для безопасности.

Как правильно монтировать электрический кабель на пол?

Правильная укладка электрического кабеля на пол включает несколько этапов. Сначала необходимо подготовить основание, очистив его от мусора и неровностей. Затем кабель укладывается в специальные каналы или стяжку, чтобы избежать механических повреждений. Важно также обеспечить доступ к соединениям для последующего обслуживания и проверки. Рекомендуется использовать кабельные стяжки или крепежи для фиксации кабеля на месте.

Советы

СОВЕТ №1

Перед укладкой электрического кабеля на пол, обязательно проведите тщательное планирование. Определите, где будут располагаться розетки и устройства, чтобы избежать лишних перегибов и изломов кабеля, которые могут привести к его повреждению.

СОВЕТ №2

Используйте качественные материалы и кабели, соответствующие стандартам безопасности. Обратите внимание на изоляцию и защиту кабеля от механических повреждений, особенно если он будет находиться в местах с высокой проходимостью.

СОВЕТ №3

При укладке кабеля на пол, рассмотрите возможность использования специальных защитных каналов или ковров, которые помогут скрыть кабель и защитить его от повреждений. Это также улучшит внешний вид помещения и снизит риск споткнуться о кабель.

СОВЕТ №4

Не забывайте о регулярной проверке состояния кабеля. Периодически осматривайте его на наличие повреждений или износа, чтобы предотвратить возможные короткие замыкания и другие электрические проблемы.
