Электрическое сопротивление силовых кабелей

Электрическое сопротивление силовых кабелей — ключевой параметр, определяющий их эффективность и безопасность. В статье рассмотрим, что такое электрическое сопротивление, а также методику его измерения, включая необходимые приборы. Понимание этих аспектов поможет специалистам в электротехнике и энергетике обеспечить надежную работу систем, предотвратить аварии и продлить срок службы оборудования. Также представим наглядные фото и видео для упрощения процесса измерения.

Методика измерения сопротивления изоляции низковольтных силовых кабелей

Низковольтные силовые кабели представляют собой кабели, работающие при напряжении до 1 кВ (1000 В).

Согласно действующим нормативам, сопротивление изоляции таких кабелей должно составлять не менее 0,5 МОм (500 000 Ом). Однако со временем это сопротивление может уменьшаться под воздействием различных факторов. К ним относятся перегревы, возникающие из-за коротких замыканий или перегрузок, механические повреждения – такие как удары и перегибы, а также влияние температуры и влажности. Не стоит забывать и о естественной поляризации, которая приводит к старению изоляции. Поэтому рекомендуется проводить проверку сопротивления не реже одного раза в три года, а визуальный осмотр – как минимум дважды в год.

Эксперты в области электротехники подчеркивают важность понимания электрического сопротивления силовых кабелей для обеспечения надежной работы электрических систем. Они отмечают, что сопротивление кабелей зависит от материала проводника, его длины и сечения. Например, медные кабели, благодаря своей высокой проводимости, имеют меньшее сопротивление по сравнению с алюминиевыми. Это позволяет снизить потери энергии и повысить эффективность передачи электроэнергии. Кроме того, специалисты акцентируют внимание на том, что правильный выбор сечения кабеля может предотвратить перегрев и потенциальные аварийные ситуации. Важно также учитывать влияние температуры на сопротивление, так как с увеличением температуры оно возрастает. Таким образом, тщательный расчет и выбор кабелей с оптимальными характеристиками являются ключевыми факторами для обеспечения безопасности и долговечности электрических систем.

https://youtube.com/watch?v=_xVCRrb4BEk

Как производится измерение

При измерениях сопротивления силовых кабелей всегда нужно учитывать температуру окружающей среды и производить их при температуре не ниже +5.

Такие ограничения введены по той причине, что в кабеле может присутствовать влага, которая при отрицательных температурах превратится в лед, не проводящий электрический ток. Сами замеры производятся мегаомметром, внесенным в госреестр приборов, разрешенных для измерения сопротивления изоляции кабелей и проходящим ежегодную поверку.

Перед началом измерений следует обесточить линию, убедиться в отсутствии напряжения на тестируемом кабеле. Другой конец кабеля отключается от потребителя, жилы его разводятся на максимальное расстояние, а рядом выставляется человек для предотвращения непредвиденных ситуаций. Также вывешиваются запрещающие (“Не включать, работают люди!”) и указательные (“Заземлено”) плакаты. Непосредственно измерение производится мегомметром на 2500 В в течении 1 мин в нижеприведенной последовательности:

  1. Измерение сопротивления между фазными жилами: (А-В, В-С, А-С).
  2. Между фазными жилами и нулем: (А-N, В-N, С-N).
  3. В случае. если кабель пятижильный, также замеряют сопротивление между жилами и землей (А-РЕ, В-РЕ, С-РЕ).
  4. Между нулем и землей, предварительно отключив нуль от шинки (N-PE).

По окончания измерений результаты записываются и сравниваются с допустимыми значениями, после чего составляется протокол, в котором отображаются:

  • последовательность произведенных действий;
  • тип использовавшихся для измерений средств;
  • температурный режим.

В конце пишется заключение о состоянии кабелей.

Замеры производятся мегаомметром для измерения сопротивления изоляции кабелей

Материал жилы Удельное сопротивление при 20°C (Ом·мм²/м) Температурный коэффициент сопротивления (1/°C)
Медь 0.0175 0.00393
Алюминий 0.028 0.00403
Сталь 0.13 0.0045

Интересные факты

Вот несколько интересных фактов о электрическом сопротивлении силовых кабелей:

  1. Температурный коэффициент сопротивления: Электрическое сопротивление проводников, таких как медь и алюминий, изменяется с температурой. При повышении температуры сопротивление увеличивается. Это связано с тем, что при нагреве атомы проводника начинают колебаться более активно, что затрудняет движение электронов. Поэтому для силовых кабелей важно учитывать температурные условия, чтобы избежать перегрева и потерь энергии.

  2. Потери на сопротивлении: В процессе передачи электроэнергии по силовым кабелям происходит потеря энергии в виде тепла из-за сопротивления. Эти потери могут составлять значительную часть общей энергии, особенно на больших расстояниях. Для снижения потерь используются кабели с большим сечением или проводники из материалов с низким сопротивлением, таких как медь.

  3. Сопротивление и длина кабеля: Сопротивление силового кабеля прямо пропорционально его длине. Это означает, что чем длиннее кабель, тем больше его сопротивление. Поэтому при проектировании электрических сетей важно оптимизировать длину кабелей и выбирать подходящие сечения, чтобы минимизировать потери и обеспечить эффективную передачу электроэнергии.

https://youtube.com/watch?v=D9x77wVojuk

Цена на цифровые омметры

Омметр цифровой

Алгоритм измерения сопротивления изоляции высоковольтных силовых кабелей

Высоковольтными силовыми кабелями называют кабели с напряжением 1000 В и выше. Сопротивление изоляции высоковольтных силовых кабелей должно быть не ниже 10 МОм (10 000 000 Ом).

Условия и подготовка к измерениям такие же, как и при измерении низковольтных силовых кабелей: отключается электропитание и потребители, учитывается температура воздуха (также не ниже +5), вывешиваются плакаты и оставляется человек у другого конца испытуемого кабеля.

Алгоритм измерения высоковольтных кабелей отличается от низковольтного, измерения тут проводят не непосредственно между жилами, а между жилой и землей, предварительно заземлив прочие жилы.

Измерение производится как и в случае проверки низковольтного кабеля мегомметром на 2,5 кВ в нижеприведенной последовательности. Каждое измерение должно длиться по 1 минуте.

  1. Заземлить все жилы кабеля.
  2. Один зажим мегомметра подключить на землю, второй – на проверяемую жилу.
  3. Заземлить проверенную жилу и снять заземление со следующей проверяемой.

Вышеописанные действия повторяются с каждой проверяемой жилой, проверенные при этом нужно обязательно заземлять, делается этого для того. чтобы снять остаточное либо наведенное напряжение. Как и в случае с низковольтным кабелем, данные записываются и протоколируются.

Высоковольтные силовые кабеля

Видео – Измерение сопротивления изоляции силового кабеля с помощью мегаомметра

https://youtube.com/watch?v=GJwUcbCrrf0

Измерение сопротивления изоляции контрольных кабелей

Контрольными называют кабели, не предназначенные для работы в цепях с большой нагрузкой. В основном они предназначены для работы во вторичных цепях и управления различными коммутационными устройствами – реле, пускателями, а также устройствами контроля и защиты.

Сопротивление изоляции контрольных кабелей должно быть не менее 1 МОм.

Подготовительные работы те же, что и при измерении прочих типов кабеля:

  1. Отключение питания.
  2. Проверка отсутствия напряжения.
  3. Вывешивание табличек) – обязательны!

Измерение производится также мегомметром на 2500 В по тому же алгоритму, что и высоковольтные кабели, единственным отличием является необязательность отключения потребителей. Как и в предыдущих случаях, время измерения сопротивление каждой жилы составляет 1 минуту. По завершении измерительных работ результаты также записываются, а в конце составляется протокол и заключение о допустимости дальнейшей эксплуатации кабеля.

Нормы сопротивления изоляции кабеля

Существуют определенные стандарты, регулирующие сопротивление изоляции кабелей, которые представлены в следующей таблице:

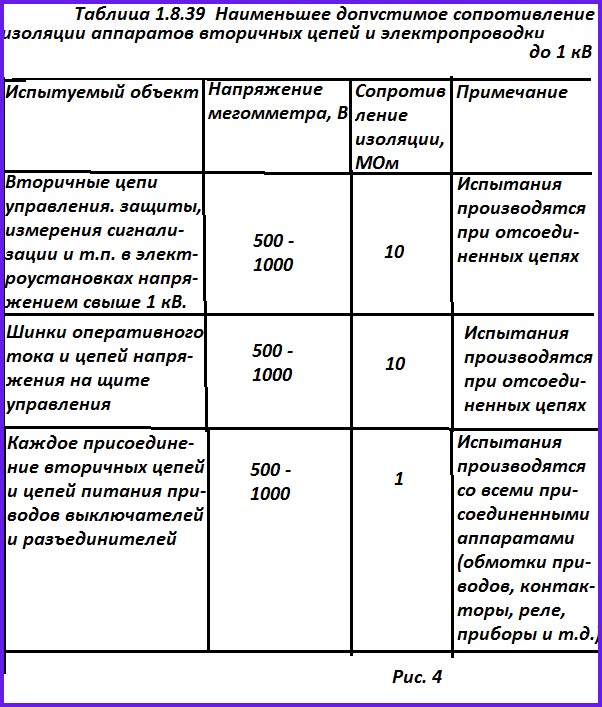

Наименьшее допустимое сопротивление изоляции аппаратов вторичных цепей и электропроводки

Нормы сопротивления изоляции для различных кабелей

  1. Высоковольтные силовые кабели – сопротивление не нормировано, но не не ниже 10 МОм.
  2. Низковольтные силовые кабели – не менее 0,5 МОм.
  3. Контрольные кабели – не ниже 1 МОм.

Приборы и средства измерения сопротивления изоляции кабеля

Измерение изоляционного сопротивления осуществляется с помощью специального устройства – мегаомметра. Эти приборы делятся на два типа в зависимости от принципа работы: электронные и электромеханические. Работать с электронными мегаомметрами гораздо удобнее, так как они автоматически определяют уровень влажности кабеля, степень износа изоляции, сохраняют все данные и могут передавать их на компьютер. Тем не менее, электромеханические мегаомметры по-прежнему находят свое применение, несмотря на все преимущества цифровых моделей. Оба типа приборов зарегистрированы в государственном реестре и обязаны проходить ежегодную поверку. После успешной проверки на прибор наклеивается голограмма, а также ставится штамп с серийным номером и датой следующей поверки.

Основное отличие между этими приборами заключается не только в способе отображения данных – цифровом или стрелочном, но и в методике проведения измерений. Например, для цифрового мегаомметра достаточно подключить его к проводам кабеля, как описано ранее, провести измерение и сразу получить результат, который не обязательно записывать (хотя некоторые все еще делают это, но запись в блокнот скорее является традицией, ведь умный прибор сам все измерит, рассчитает и сохранит данные). Алгоритм работы со стрелочным мегаомметром отличается: чтобы определить влажность кабеля, необходимо зафиксировать показания прибора на 15-й и 60-й секундах, а затем, разделив значение R60 на R15, вычислить коэффициент абсорбции (степень увлажнения) кабеля. Уровень критичности увлажнения можно определить, используя таблицу, представленную на рисунке.

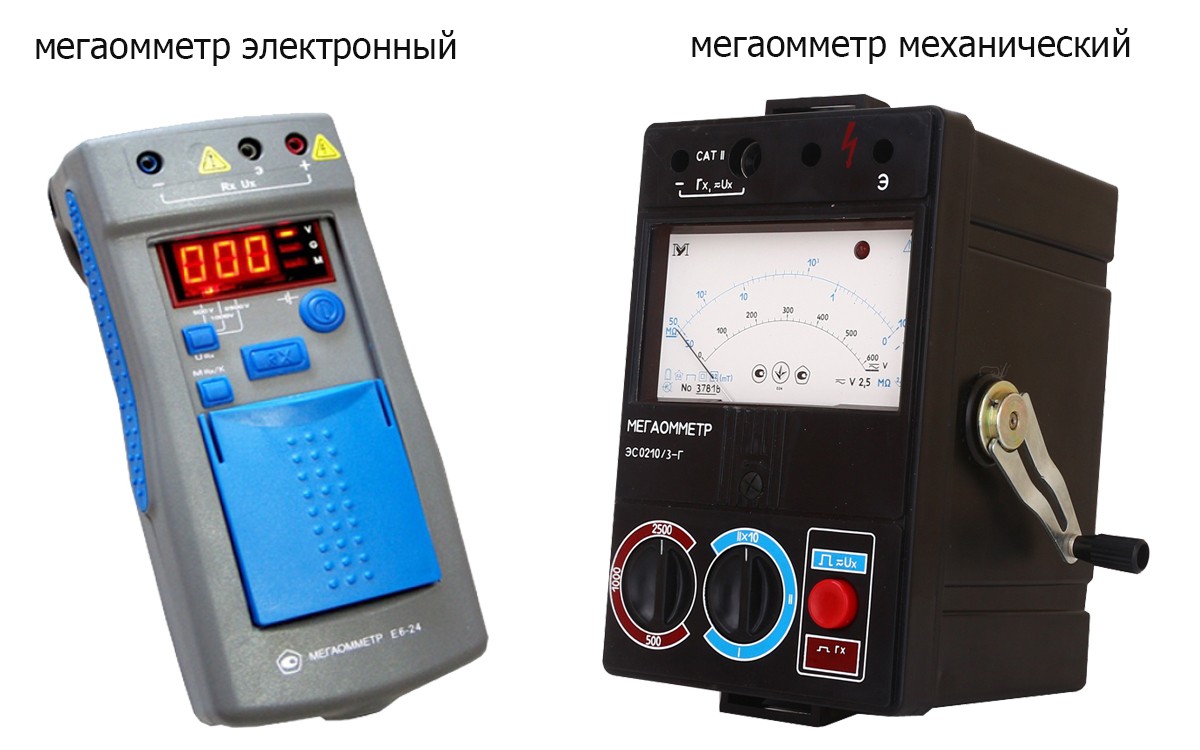

Мегаомметры механический и электронный

Цены на цифровые мегаомметры

Цифровой мегаомметр

Подготовка к измерению сопротивления изоляции кабеля

Подготовительные мероприятия при проверке различных типов кабелей имеют схожую структуру и выполняются в следующем порядке:

  1. Отключение электроэнергии и потребителей (исключение составляют контрольные кабели, отключение которых не требуется).
  2. Установка запрещающих и указательных знаков, а также назначение человека для охраны на противоположном конце кабеля.
  3. Устранение остаточного или наведенного напряжения с помощью заземления.

Не менее важным является соблюдение температурного режима, поскольку при температуре ниже +5 градусов Цельсия измерения сопротивления кабелей не проводятся. Начинать измерения можно только после завершения всех подготовительных этапов.

Определение электрического сопротивления для кабеля, провода и шнура

Электрическое сопротивление жил кабелей, проводов и шнуров на 1 км длины, а также их сечение и количество проволок в жиле, регламентировано стандартом Гост 22483-77 и разделено на классы, причем к классам 1 и 2 относятся медные и алюминиевые жилы, предназначенные для кабелей и проводов стационарной прокладки. Жилы проводов и шнуров нестационарной прокладки и стационарной прокладки, требующей повышенной гибкости при монтаже, относятся к классам 3-6. По классам и будем делить таблицы сопротивления и прочих параметров шнура.

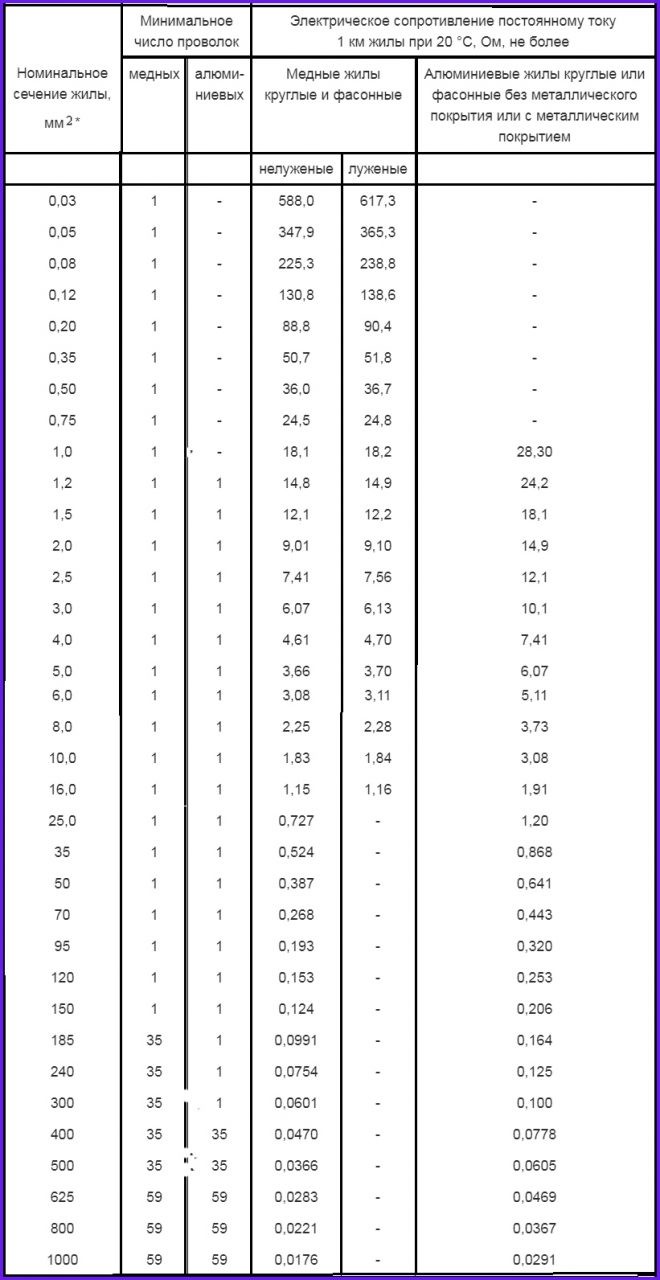

КЛАСС 1. Жилы одножильных и многожильных кабелей и проводов

Таблица:

Жилы одножильных и многожильных кабелей и проводов

КЛАСС 2. Жилы одножильных и многожильных кабелей и проводов

Таблица:

КЛАСС 2. Жилы одножильных и многожильных кабелей и проводов

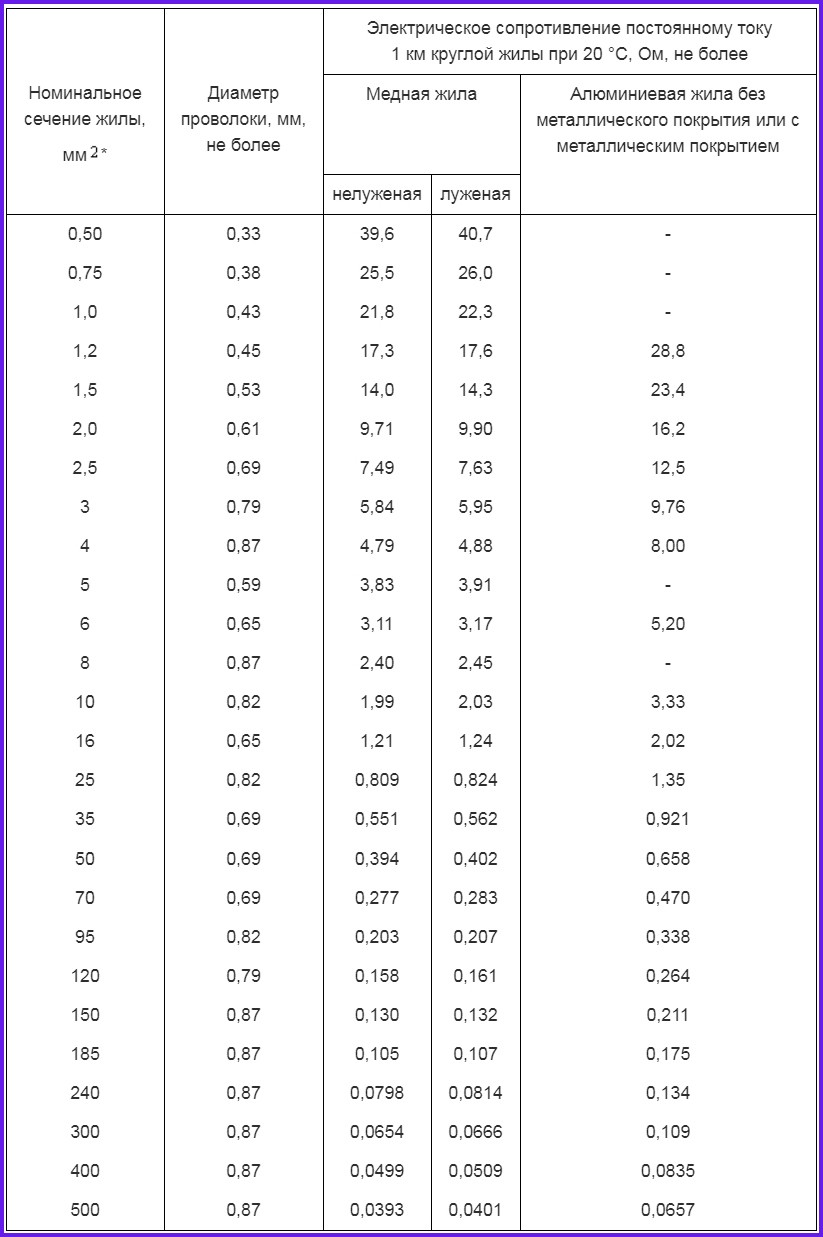

КЛАСС 3. Жилы одножильных и многожильных кабелей и проводов

Таблица:

КЛАСС 3. Жилы одножильных и многожильных кабелей и проводов

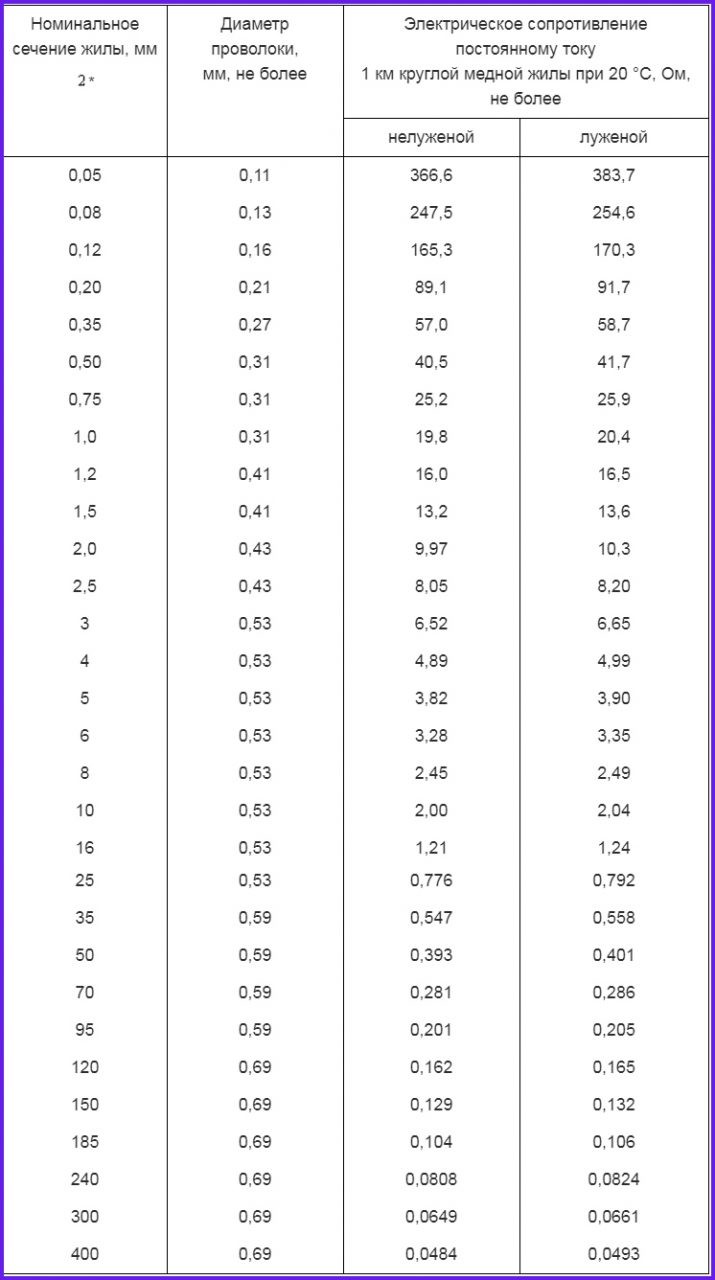

КЛАСС 4. Жилы одножильных и многожильных кабелей, проводов и шнуров

Таблица:

КЛАСС 4. Жилы одножильных и многожильных кабелей, проводов и шнуров

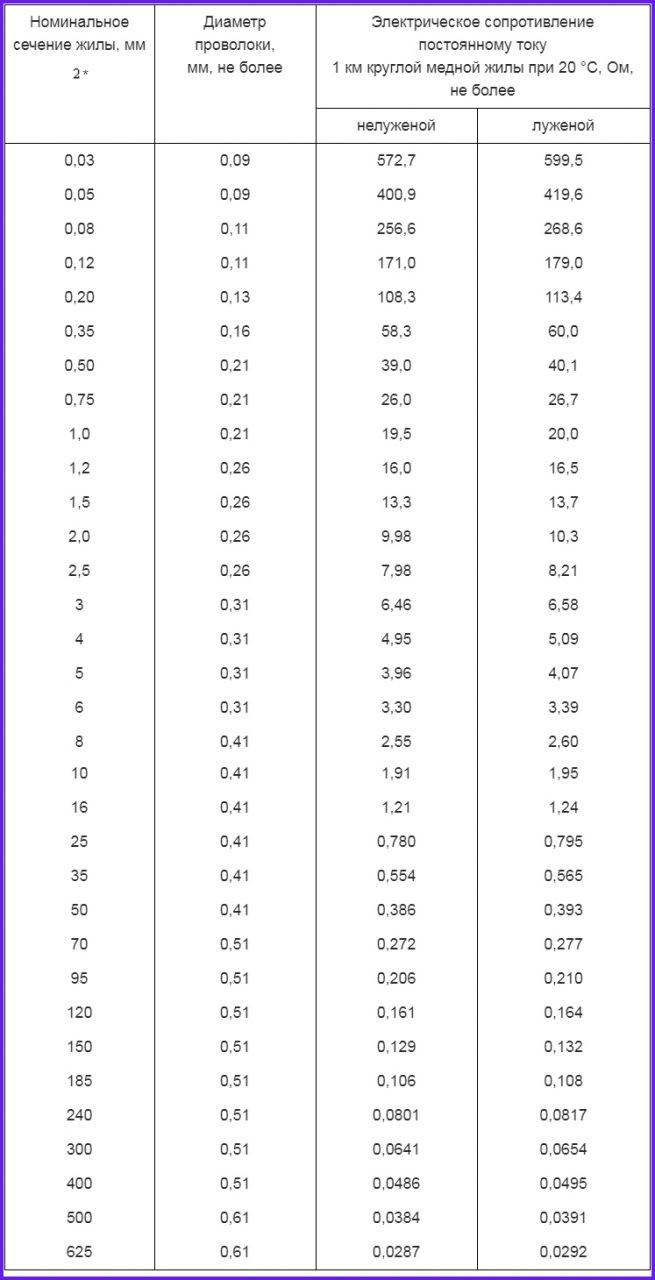

КЛАСС 5. Жилы одножильных и многожильных кабелей, проводов и шнуров

Таблица:

КЛАСС 5. Жилы одножильных и многожильных кабелей, проводов и шнуров

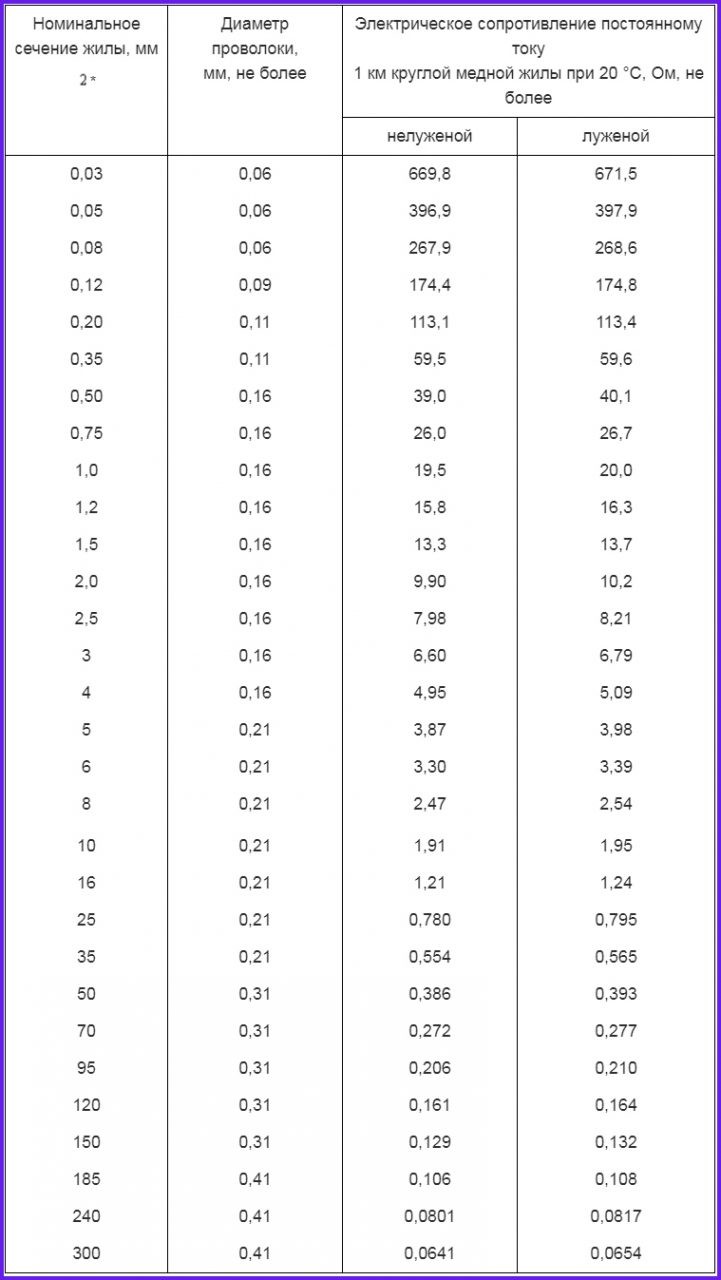

КЛАСС 6. Жилы одножильных и многожильных кабелей, проводов и шнуров

Таблица:

Таковы стандарты сопротивления, которым должны соответствовать современные кабели, провода и шнуры.

КЛАСС 6. Жилы одножильных и многожильных кабелей, проводов и шнуров

Что такое изоляция жил, проводящих ток

Изоляция представляет собой диэлектрическую оболочку, которая покрывает жилы проводов, кабелей и шнуров. Ее основная задача — защитить жилы от короткого замыкания и предотвратить воздействие электрического тока на окружающую среду. Изоляция может быть жильной, то есть нанесенной непосредственно на жилы, и поясной, которая обвивает пучок жил в шнурах и кабелях.

Кроме заводской изоляции, которая наносится на провода в процессе их производства, существуют различные изоляционные материалы, такие как ленты, кембрики, термоусадочные трубки и даже жидкая изоляция. Эти материалы обычно используются для изоляции различных соединений (например, спаек, скруток, гильз), а также для восстановления поврежденной заводской изоляции.

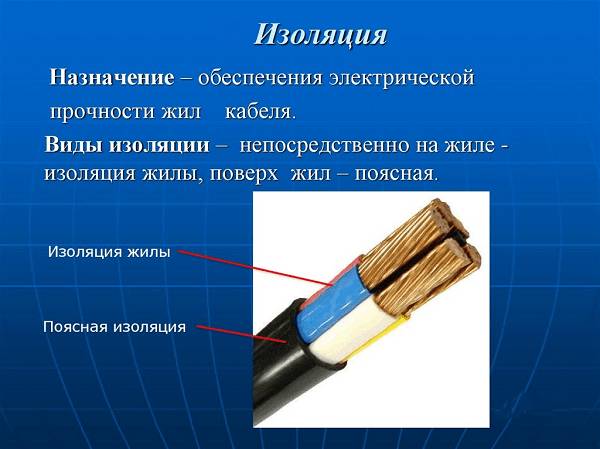

Изоляция жил и обозначения

Влияние температуры на электрическое сопротивление силовых кабелей

Температура является одним из ключевых факторов, влияющих на электрическое сопротивление силовых кабелей. Сопротивление проводника изменяется в зависимости от температуры, что связано с физическими свойствами материалов, из которых изготовлены кабели. В большинстве случаев, с увеличением температуры сопротивление проводника возрастает, что обусловлено увеличением теплового движения атомов и, как следствие, увеличением вероятности столкновений свободных электронов с атомами решетки.

Для большинства металлов, используемых в качестве проводников (например, меди и алюминия), существует линейная зависимость между температурой и сопротивлением. Это можно выразить с помощью уравнения:

R(T) = R0 * (1 + α * (T - T0))

где R(T) — сопротивление при температуре T, R0 — сопротивление при начальной температуре T0, α — температурный коэффициент сопротивления материала.

Температурный коэффициент сопротивления (α) для меди составляет примерно 0.00393 °C-1, а для алюминия — около 0.00429 °C-1. Это означает, что при повышении температуры на 1 °C сопротивление медного проводника увеличивается примерно на 0.393%, а алюминиевого — на 0.429%. Таким образом, при эксплуатации силовых кабелей в условиях повышенных температур необходимо учитывать, что их электрическое сопротивление будет выше, чем при стандартных условиях.

Кроме того, изменение температуры может оказывать влияние на другие параметры, такие как токовая нагрузка и потери энергии. При повышении температуры увеличивается не только сопротивление, но и потери на нагрев проводника, что может привести к перегреву и, в конечном итоге, к повреждению кабеля. Поэтому важно следить за температурными режимами эксплуатации силовых кабелей и обеспечивать их охлаждение при необходимости.

Также стоит отметить, что влияние температуры на сопротивление может варьироваться в зависимости от типа изоляции и конструкции кабеля. Например, кабели с более толстой изоляцией могут иметь более высокие температуры на поверхности, что также влияет на общее сопротивление. Важно учитывать эти факторы при проектировании и выборе силовых кабелей для различных условий эксплуатации.

В заключение, температура является критически важным параметром, который необходимо учитывать при оценке электрического сопротивления силовых кабелей. Понимание этого влияния позволяет более точно рассчитывать электрические параметры систем и предотвращать возможные проблемы, связанные с перегревом и потерями энергии.

Вопрос-ответ

Какое сопротивление должно быть у кабеля?

Нормы сопротивления изоляции нормой являются 0.5 Мом и выше для каждой жилы кабеля между фазными проводами, по отношению к нулевому проводу и проводу защитного заземления. Для кабельных линий напряжением выше 1000 В сопротивление не нормируется.

Какое должно быть сопротивление изоляции у силовых кабелей напряжением 1000 В и ниже?

Все жилы должны быть целыми и сфазированными. Производится после окончания монтажа, перемонтажа муфт или отсоединения жил кабеля. Сопротивление изоляции силовых кабелей напряжением до 1000 В должно быть не ниже 0,5 МОм.

Каково сопротивление кабеля?

Сопротивление — это мера противодействия протеканию тока в электрической цепи. На него влияют свойства материала, его длина, площадь поперечного сечения и температура. Электрическое сопротивление измеряется в омах и обозначается греческой буквой омега (Ω).

Сколько должно составлять сопротивление изоляции для силовых кабелей до 1 кВ?

Сопротивление изоляции кабелей до 1 кВ должно быть не менее 0,5 МОм. Для силовых кабелей выше 1 кВ сопротивление изоляции не нормируется. Измерение следует производить до и после испытания кабеля повышенным напряжением.

Советы

СОВЕТ №1

При выборе силового кабеля обращайте внимание на его сечение. Чем больше сечение, тем ниже электрическое сопротивление, что позволяет избежать перегрева и потерь энергии. Рассчитайте необходимое сечение кабеля в зависимости от нагрузки и длины линии.

СОВЕТ №2

Регулярно проверяйте состояние изоляции кабелей. Поврежденная или изношенная изоляция может привести к увеличению сопротивления и, как следствие, к перегреву и коротким замыканиям. Используйте специальные тестеры для проверки изоляции.

СОВЕТ №3

Обратите внимание на материал проводника. Медь имеет более низкое сопротивление по сравнению с алюминием, что делает медные кабели более эффективными для передачи электроэнергии. Однако, учитывайте и стоимость, так как медь дороже алюминия.

СОВЕТ №4

При прокладке кабелей избегайте резких изгибов и механических повреждений. Это может увеличить электрическое сопротивление и сократить срок службы кабеля. Используйте специальные крепления и защитные трубки для обеспечения надежной установки.
