Распределительная коробка обеспечивает безопасное соединение проводов в электропроводке. В статье рассмотрим её назначение и основные способы соединения, которые помогут избежать ошибок и повысить надежность электрической сети. Вы найдете советы, иллюстрации и видео, упрощающие процесс подключения проводов.
Для чего требуется распределительная коробка?
Часто мастера пренебрегают правильной установкой распределительной коробки при прокладке кабеля, так как ее нужно дополнительно закреплять на поверхности, что требует дополнительного времени. Гораздо проще просто зачистить провода, скрутить их, обмотать изолентой и заштукатурить в стену. Однако электрики не учитывают несколько важных моментов:
- Для нормальной работы электрооборудования необходимо обеспечить легкий доступ к соединениям проводов. Например, если в комнате перестает работать розетка, и в ходе проверки оказывается, что напряжение отсутствует, придется срочно искать распределительную коробку с неисправным элементом цепи. В этом случае единственным вариантом останется пробивать стену, чтобы найти соединение.
- Иногда возникает необходимость установить дополнительную розетку (или несколько). Обычно ее подключают параллельно к уже существующей розетке, поэтому, чтобы избежать поиска проводов, потребуется распределительная коробка.
- Провода соединяются с помощью зажимов, что также потребует создания отверстия в стене для их маскировки.
- Наличие распределительной коробки обязательно согласно правилам пожарной безопасности.

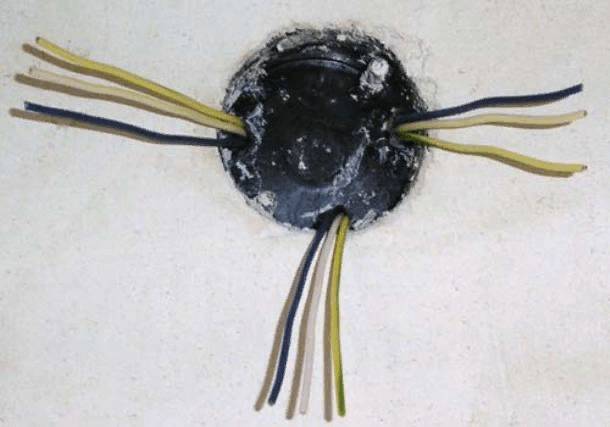

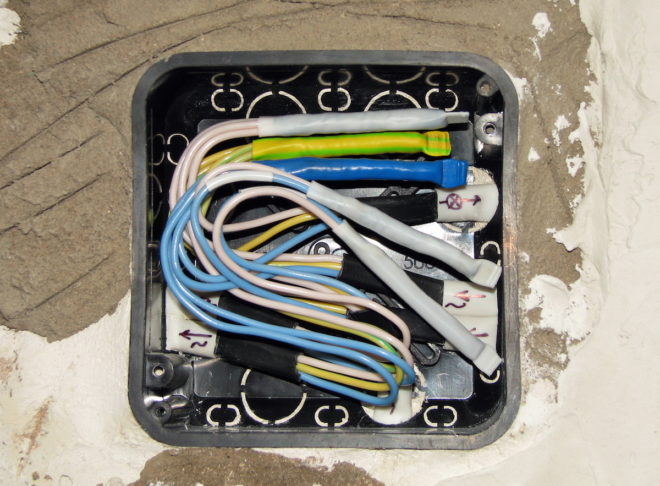

Соединение проводов в распределительной коробке играет ключевую роль в обеспечении безопасности и надежности электрических систем. Эксперты подчеркивают, что распределительная коробка служит не только для соединения проводов, но и для защиты соединений от внешних воздействий, таких как влага и механические повреждения. Существует несколько способов соединения электропроводки, включая скрутку, пайку и использование клеммных колодок. Каждый из этих методов имеет свои преимущества и недостатки. Например, скрутка является простым и быстрым способом, однако требует аккуратности для предотвращения окисления. Пайка обеспечивает надежное соединение, но требует специальных навыков и инструментов. Клеммные колодки, в свою очередь, обеспечивают легкость в обслуживании и заменах, что делает их популярным выбором среди профессионалов. Правильный выбор способа соединения и использование качественных материалов значительно увеличивают срок службы электрической сети и снижают риск аварий.
https://youtube.com/watch?v=VTdCvHJ9D-g
Как соединяют проводники?
Особые правила устройства Электрических установок (ПЭУ) рекомендуют выполнять соединение электропроводки с помощью сварочного оборудования, паяльника, пресса или зажимами на винтах.
На выбор того или иного способа соединения проводки влияют следующие факторы:
- материалы проводки (медь, сталь или сплав);
- количество наконечников;
- толщина наконечников;
- напряжение в цепочке.
Таблица 1. Популярные способы соединение электропроводки.
| Способ, иллюстрация | Описание |
|---|---|

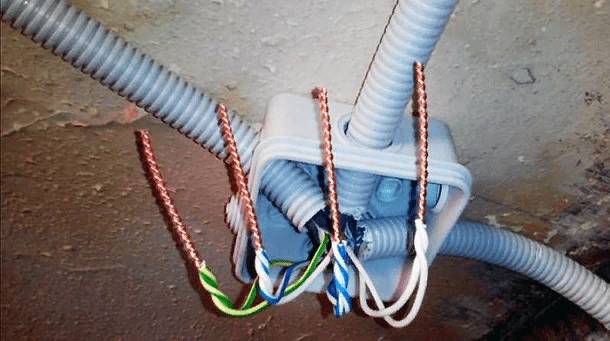

| Для того, чтобы закрепить проводники, сначала зачищают их концы примерно на 1 сантиметр, а затем скручивают плоскогубцами и обматывают изолентой. Делается это быстро, причем не требует финансовых затрат. Тем не менее, уже через небольшой промежуток времени это соединение разбалтывается, ведь жилы постепенно раскручиваются. Это приводит к увеличению степени сопротивления, а значит, контакты раскаляются. Если сначала это не несет опасности, то со временем произойдет пожар.
Для того, чтобы скрутка получилась долговечной, необходимо плотно скрутить провода, независимо от их количества. Если остаются торчащие концы, то лучше сразу же подрезать кусачками. Так, длина готового соединения должна быть в 10 раз больше сечения жил. Если с целью изоляции на провод планируется надеть специальные колпаки, то сделать это необходимо еще до скрутки.Если используется изолента, то ее наматывают не менее чем в три слоя. Это позволяет защитить соединение от влаги. Таким способом не прокладывают проводники в материалах, которые легко воспламеняются (древесина). Кроме того, метод соединения не подходит для помещений с высоким уровнем влаги. Еще не рекомендуется соединять жилы из разных металлов. |
|
| Это надежный и при этом технологичный метод соединения проводов, который требует от мастера определенного опыта. Перед началом пайки потребуется удалить с проводов 1 сантиметр изоляции, как и в предыдущем случае. После чего концы необходимо скрутить, только делают это уже не с таким усилием, как в прошлом методе. Далее поверхность покрывают канифолью и приступают к работе с паяльником.
С помощью пайки получится соединить проводники из любого металла, если под рукой имеется канифоль и припой. Не рекомендуют использовать канифоль с высоким уровнем кислотности, потому что он нарушает целостность соединений. Здесь распредкоробка будет называться распаячной. Даже при наличии положительных сторон, у этого способа имеется множество минусов: |
|
| Это более долговечный метод соединения проводки по сравнению с предыдущим. Только здесь уже потребуется приобрести или взять в аренду сварочное оборудование с защитными приспособлениями. Кроме того, мастер должен иметь навыки работы со сваркой. Поскольку подобное оборудование редко используется в быту, приобретать его только ради монтажа электропроводки не имеет смысла. Современные сварочные аппараты имеют небольшие габариты, предполагают возможность регулировки тока при минимальном потреблении электричества. Подготовка к сварочным работам отличается по плотности скручивания жил и тем, что их концы выпрямляются и прислоняются друг к другу, чтобы сформировать расплав. Потом скрученные проводки зажимают плоскогубцами и сваривают концы на протяжении трех секунд, чтобы не затронуть слой изоляции. Когда наконечник остынет, его изолируют стандартным способом. Некоторые мастера не могу ждать время, пока жилы остынут, поэтому помещают их под струю ледяной воды. Тем не менее, это приводит к растрескиванию материала, а значит, снижается срок эксплуатации соединений. |
|
| В данном случае соединение проводов осуществляется с помощью специальных удлиненных наконечников для опрессовки. Производители выпускают всевозможные варианты гильз, которые подходят для проводки любой толщины. Поэтому необходимо подобрать их в соответствии с правилами.
Для того, чтобы выполнить работу, используют специальное приспособление — пресс. Сначала с проводов удаляют изоляционный слой, затем защищают концы и смазывают вазелиновой пастой, только потом надевают гильзу в соответствии с размером и зажимают. Чаще всего требуется обжать наконечники с нескольких сторон с целью надежной фиксации. По завершению процесса, жилы изолируют стандартным способом. Иногда проводники для соединения помещают в соединитель с разных сторон — это позволит их стыковать в центре наконечника. В некоторых ситуациях сразу два провода помещают в одну сторону наконечника. В любом случае опрессовка позволяет выполнить качественный монтаж. Из минусов этого способа соединения проводников выделяют: |
| Аспект | Описание | Важность |
|---|---|---|
| Значение распределительной коробки | Место для разветвления электрических цепей, защиты соединений и обеспечения доступа для обслуживания. | Критически важна для безопасности, надежности и удобства эксплуатации электропроводки. |
| Функции распределительной коробки | Защита соединений от механических повреждений, влаги, пыли; предотвращение коротких замыканий; обеспечение доступа для ремонта и модернизации. | Гарантирует долговечность и безопасность электросистемы, упрощает поиск неисправностей. |
| Основные способы соединения проводов | Скрутка, пайка, опрессовка, винтовые клеммы, самозажимные клеммы (WAGO), гильзы. | Выбор способа влияет на надежность, безопасность, трудоемкость и стоимость монтажа. |
| Скрутка | Простейший способ, провода скручиваются между собой. | Допустима только как временное соединение или с последующей пайкой/сваркой. Не рекомендуется для постоянного использования из-за низкой надежности и пожароопасности. |
| Пайка | Соединение проводов с помощью припоя и паяльника. | Высокая надежность и низкое переходное сопротивление. Требует навыков и специального оборудования. |
| Опрессовка | Соединение проводов с помощью специальных гильз и пресс-клещей. | Высокая надежность, механическая прочность и низкое переходное сопротивление. Требует специальных инструментов. |
| Винтовые клеммы | Соединение проводов с помощью винтов, зажимающих провод в клемме. | Простота монтажа, возможность многократного использования. Требуют периодической подтяжки винтов. |
| Самозажимные клеммы (WAGO) | Соединение проводов путем их вставки в клемму, где они фиксируются пружинным механизмом. | Быстрый и удобный монтаж, высокая надежность, не требуют обслуживания. |
| Гильзы | Металлические трубки, в которые вставляются провода и затем обжимаются. | Высокая надежность и прочность, но требуют специального инструмента (пресс-клещей). |
| Изоляция соединений | Изолента, термоусадочная трубка, колпачки СИЗ. | Защищает от коротких замыканий, поражения током и внешних воздействий. |
| Требования к соединениям | Надежность, механическая прочность, низкое переходное сопротивление, пожаробезопасность, соответствие ПУЭ. | Обеспечивают безопасную и бесперебойную работу электропроводки. |
Интересные факты
Вот несколько интересных фактов о соединении проводов в распределительной коробке:
-
Функция распределительной коробки: Распределительная коробка играет ключевую роль в электрических системах, обеспечивая безопасное и удобное соединение проводов. Она защищает соединения от механических повреждений и воздействия внешней среды, а также позволяет легко производить изменения в электропроводке, например, добавлять новые линии или устройства.
-
Способы соединения проводов: Существует несколько методов соединения проводов в распределительной коробке, включая скрутку, пайку и использование клеммных колодок. Каждый метод имеет свои преимущества: скрутка проста в исполнении и не требует специальных инструментов, пайка обеспечивает надежное соединение, а клеммные колодки позволяют быстро и безопасно подключать и отключать провода.
-
Безопасность и стандарты: Соединения в распределительных коробках должны соответствовать определенным стандартам безопасности, чтобы предотвратить короткие замыкания и перегрев. Например, в некоторых странах существуют строгие требования к использованию термоусадочных трубок и изолирующих материалов для защиты соединений, что снижает риск возникновения пожаров и других опасных ситуаций.
Другие способы соединения электропроводки
Мы изучили самые распространенные способы соединения проводов, применяемые специалистами. Однако существуют и альтернативные методы, которые также могут быть использованы.

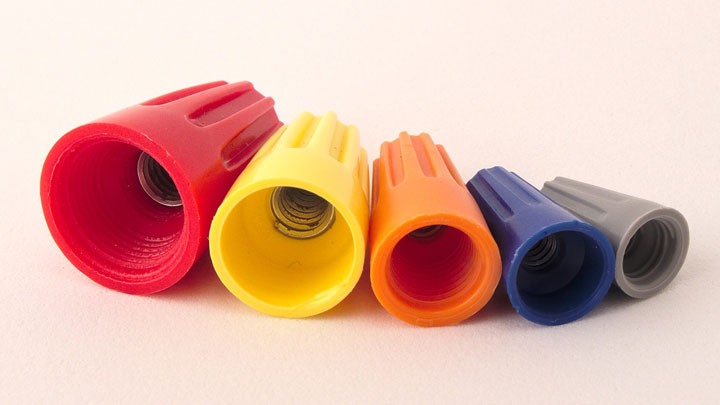

Зажимами (СИЗ)
Зажим – это колпачок с проволокой в форме конуса. При соединении проводников из алюминия, этот колпачок сначала заполняют специальным средством, которое препятствует процессу окисления. Как правило, на упаковке с этими зажимами имеется информация относительно их размера, чтобы подобрать вариант подходящий по толщине провода.
Перед соединением, концы проводов зачищают от изоляции, затем немного скручивают, а уже потом наворачивают колпачок. Дополнительные усилия не требуются, потому что пружины плотно фиксируют жилы.
Преимущество в том, что такие колпачки позволяют не только соединить проводку, но еще изолируют ее. Тем не менее, обеспечивается меньшая контактная площадь по сравнению с предыдущими вариантами. К тому же, колпачки делают цветными, чтобы электрику было проще разобраться с назначением проводов.
Из отрицательных сторон такого метода следует отметить:
- Пружина со временем становится слабой и хуже соединяет жилы внутри. Поэтому не исключается вероятность утечки тока.
- Колпачки позволяют соединить только определенное количество проводников (не больше двух, толщиной четыре квадратных миллиметра).
- Отсутствует возможность смешанного соединения.
Использование СИЗ-зажимов – пошаговая инструкция
Шаг 1. Сначала извлеките провода из распределительной коробки и удалите с них изоляцию.
Шаг 2. Затем аккуратно скрутите концы проводов с помощью пассатижей, а лишние части обрежьте кусачками.
Шаг 3. После этого на оголенные жилы установите колпачки и надежно их закрутите.
Шаг 4. В завершение поместите все подготовленные провода обратно в распределительную коробку.
Цены на распределительные коробки
Распределительные коробки

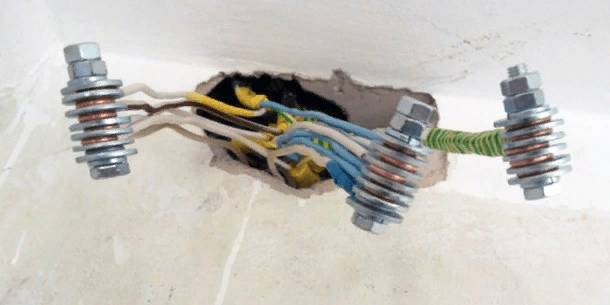

Болтами
В некоторых ситуациях жилы соединяют между собой с помощью болтов, когда нет под рукой специальных инструментов. Для этого на болт устанавливается шайба, затем наматывается первый провод, после чего снова добавляется шайба, затем второй провод, и в завершение снова шайба, после чего крепление затягивается.
Однако у этого метода есть свои недостатки. Он требует значительного количества изоленты, а также громоздкие болты с шайбами могут не поместиться в распределительную коробку. Поэтому на практике такой способ соединения используется довольно редко.
Винтовыми зажимами
С помощью винтовых зажимов можно выполнить быстрое соединение проводников. Часто их используют во время подключения осветительных приборов к питанию. Они позволяют подсоединять проводники из меди и алюминия без дополнительной изоляции.
Из отрицательных сторон способа следует отметить:
- необходимость пайки или опрессовки кабеля перед началом монтажных работ;
- потребуется регулярно проверять состояние винтов, потому что они часто раскручиваются.
Ответвительным зажимом
Этот соединительный элемент обычно называют «орехом», что связано с его характерной формой. Он представляет собой зажим, оснащённый специальными пластинами, в которых имеются углубления для проводов с винтами по краям. Сначала провода очищаются от изоляции, затем вставляются в отверстия и фиксируются винтами.
Подобные соединители часто применяются для отвода проводки в помещении от общего алюминиевого стояка. Однако данное устройство не стало широко распространённым, так как из-за своих размеров не помещается в распределительную коробку.
Читайте также:
Клеммами соединения «ВАГО»
Метод соединения электропроводки, который при всей своей надежности отвечает стандартам безопасности. Отрицательные отзывы на эти зажимы связывают с покупкой подделки или неправильным подбором в соответствии с нагрузкой.
Клеммы имеют международные сертификаты качества, отличаются простотой монтажа, поэтому стремительно набирают популярность. Единственный минус – высокая стоимость.
Стоит отметить и другие преимущества соединителей «ВАГО»:
- соединение разных металлов;
- фиксация нескольких проводников (больше 2-3);
- надежная фиксация;
- минимальные габариты.
Соединение проводов клеммами «ВАГО» – пошаговая инструкция
Шаг 1. Сначала извлеките провода из распределительной коробки и удалите изоляцию.
Шаг 2. Затем вставьте провода в клеммы и зафиксируйте их.
Шаг 3. После этого аккуратно уложите провода с клеммами обратно в коробку.

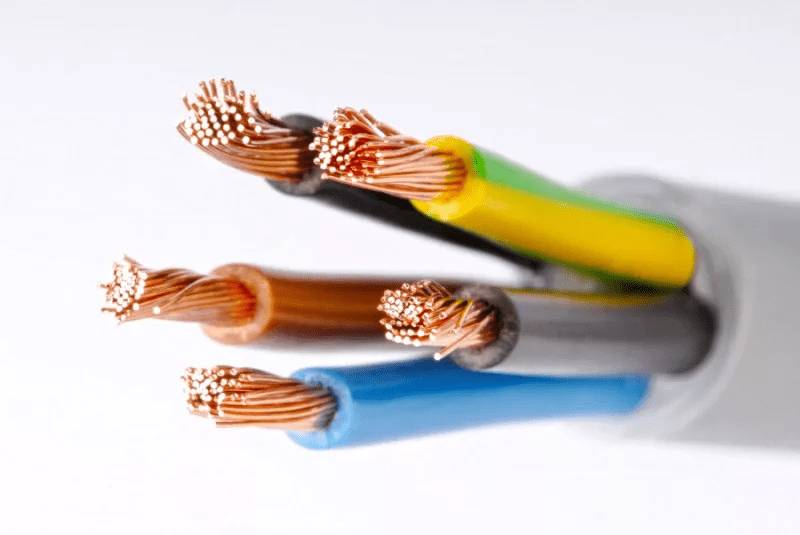

Выбор толщины и производителя проводов
Согласно правилам при прокладывании проводов в помещении и соединении в распредкоробке, жилы должны быть от одного производителя, но различным цветом изоляции. Опытные специалисты советуют выбирать медные провода, плоские с одной жилой и двойным изоляционным покрытием. Очевидным плюсом будет наличие маркировки «НГ», потому что такой провод защищен от возгорания.
-
Читайте также:
Совет! Желательно приобретать проводку известной марки, которая уже давно рынке, поэтому не стесняйтесь требовать у консультантов магазина сертификаты соответствия качества продукции. Это, прежде всего безопасность жилища, к которой не следует относиться халатно. При этом стоит учитывать, что медный проводник прослужит вам дольше, чем такой же по толщине, но алюминиевый.
Создание подключения
В домашних условиях вполне реально выполнить электропроводку. Однако для этого необходимы знания и специальное оборудование.
Не стоит расстраиваться, так как необходимое оборудование можно легко найти в специализированных магазинах. Говоря о электропроводке, лучше всего разработать схему самостоятельно еще на этапе строительства вашего дома. Дело в том, что даже опытный электрик не всегда знает, где вы собираетесь разместить мебель. В результате выключатели и розетки могут оказаться в неудобных местах.
Видео – Собираем распределительную коробку
Специалисты расчерчивают на стенах схему установки электрооборудования. Тем не менее, отобразить ее следует и на бумажном листе, кроме того обозначить соединения проводов в распредкоробке, ведь это позволит рассчитать уровень нагрузки на сеть и распределить приборы по группам.
При наличии стандартной схемы имеются следующие потребители:
- светильники;
- розетки.
Совет! Желательно сделать монтаж следующих контуров отдельными кабелями. Особенно в тех случаях, когда пользователи собираются подсоединять в сеть энергоемкие электрические устройства.
https://youtube.com/watch?v=idZjieiQBEs
Схемы расключения
Мы изучили методы соединения проводов в распределительной коробке, но теперь настало время подключить их к розеткам и выключателям.

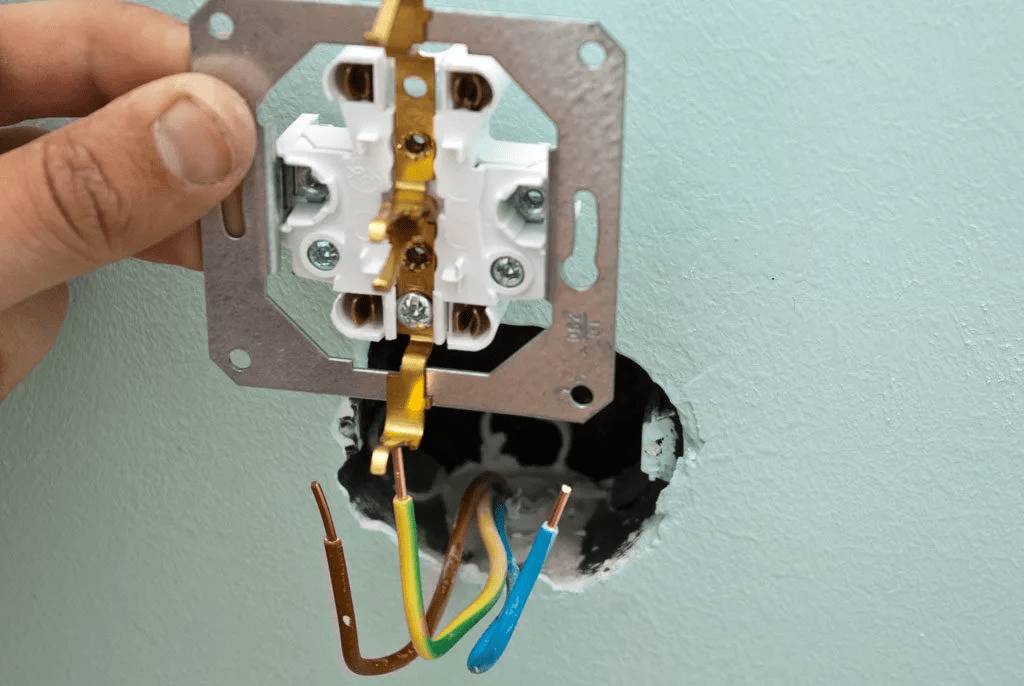

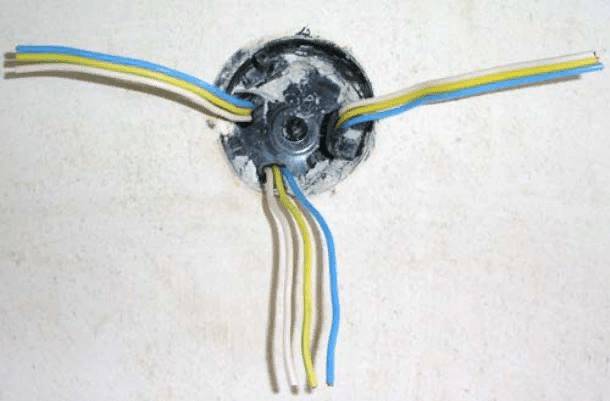

Подключаем розетки
Часто группа розеток выделяется в отдельную линию. В коробке три проводника: коричневый или белый – фаза, голубой – ноль, желтый – заземление. Тем не менее, некоторые производители используют другие оттенки, поэтому лучше ориентироваться по инструкции.
Перед тем, как приступить к прокладыванию, проводники необходимо положить на ровную поверхность и отрезать по равной длине (лучше оставить запас на 8-11 сантиметров). Далее необходимо соединить проводники удобным способом (из вышеперечисленных).
Цены на розетки с заземлением
Розетки с заземлением
Подключение выключателя с одной клавишей
Здесь также имеются три основные группы, но способ подключения будет отличаться. Имеются следующие входы: от коробки или щита, от светильника, от коммутатора. Фазу подсоединяют к выключателю. С выключателя уже провод направляют к осветительному прибору. Получается, что светильник будет функционировать при замыкании контактов.
Видео – Соединение проводов в коробке для одноклавишного выключателя
https://youtube.com/watch?v=rkuLx_JUvso

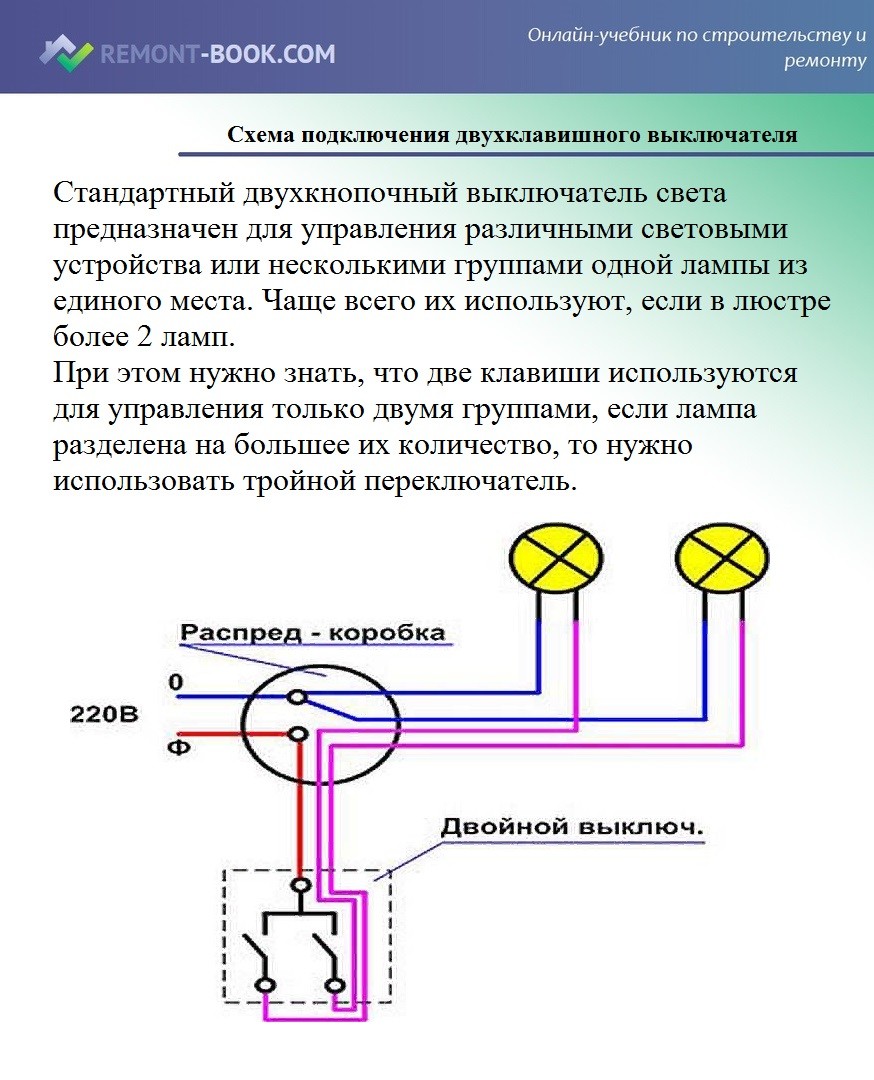

Подключение выключателя с двумя клавишами
Здесь уже имеется более сложная схема подсоединения. К выключателю, рассчитанному на две группы светильников, подводят кабель с тремя жилами (если отсутствует заземление). Один провод идет на общий контакт коммутатора, а другие направляются к выходу из клавиш. Фаза здесь соединяется с общим контактом. Нулевые проводники от входа и светильников соединяются. Проводники фазы от светильников и проводники коммутатора соединяются по парам: первый от выключателя фазы осветительного прибора, второй от выключателя к другому осветительному прибору.
Если же есть выключатель, то должна быть и люстра! Полезная статья о том, как подключить люстру с 3 проводами. Информация об установке люстры и её подключению к двойному выключателю.
Цены на регулируемые выключатели
Диммер
Подводим итоги
По завершению монтажа электропроводки необходимо проверить ее исправность, только потом разрешается закрывать крышку распредкоробки. Следует проверить, чтобы места соединений не перегревались.
Безопасность при работе с распределительными коробками
Работа с распределительными коробками требует особого внимания к вопросам безопасности, так как неправильные действия могут привести к серьезным последствиям, включая короткие замыкания, поражение электрическим током и даже пожары. Поэтому перед началом любых работ необходимо соблюдать ряд правил и рекомендаций.
Прежде всего, перед тем как приступить к работе с распределительной коробкой, необходимо отключить электричество в соответствующем участке сети. Это можно сделать, выключив автоматические выключатели или предохранители, отвечающие за данную линию. Убедитесь, что напряжение действительно отсутствует, используя индикатор напряжения или мультиметр.
После отключения электричества следует тщательно подготовить рабочее место. Убедитесь, что у вас есть все необходимые инструменты и материалы, такие как изолента, соединительные клеммы, отвертки и другие инструменты. Рабочая зона должна быть чистой и свободной от лишних предметов, чтобы избежать случайных травм.
При работе с проводами важно помнить о правилах электробезопасности. Используйте только качественные и сертифицированные материалы, чтобы избежать перегрева и других проблем. Все соединения должны быть выполнены аккуратно и надежно, чтобы предотвратить возможность их ослабления или повреждения в будущем.
Также стоит обратить внимание на защитные средства. Рекомендуется использовать резиновые перчатки и обувь, а также защитные очки, чтобы минимизировать риск травм. Если вы не уверены в своих силах или не обладаете достаточным опытом, лучше обратиться к профессионалам, которые смогут выполнить работу безопасно и качественно.
Наконец, после завершения всех работ необходимо тщательно проверить все соединения и убедиться в их надежности. После этого можно включить электричество и протестировать работу системы. Если возникают какие-либо проблемы, следует немедленно отключить питание и провести диагностику.
Вопрос-ответ
Какова основная функция распределительной коробки в электропроводке?
Распределительная коробка служит для соединения и распределения электрических проводов, обеспечивая безопасное и удобное подключение различных электрических цепей. Она защищает соединения от механических повреждений и внешних воздействий, а также упрощает обслуживание и ремонт электропроводки.
Какие существуют способы соединения проводов в распределительной коробке?
Существует несколько способов соединения проводов, включая скрутку, использование клеммных колодок и пайку. Скрутка является простым и быстрым методом, но требует аккуратности для обеспечения надежного контакта. Клеммные колодки обеспечивают более безопасное и удобное соединение, а пайка гарантирует долговечность, хотя и требует специальных навыков.
Как правильно выбрать место для установки распределительной коробки?
При выборе места для установки распределительной коробки необходимо учитывать доступность для обслуживания, защиту от влаги и механических повреждений, а также соответствие нормам электробезопасности. Коробка должна быть установлена в легкодоступном месте, чтобы в случае необходимости можно было быстро провести ремонт или замену проводов.
Советы
СОВЕТ №1
Перед началом работы с распределительной коробкой обязательно отключите электричество в помещении. Это поможет избежать травм и обеспечит безопасность при соединении проводов.
СОВЕТ №2
Используйте качественные соединительные элементы, такие как клеммники или изолирующие муфты. Это обеспечит надежность соединений и предотвратит возможные короткие замыкания.
СОВЕТ №3
Обозначьте провода перед их соединением. Используйте цветные маркеры или наклейки, чтобы не запутаться в проводах, особенно если у вас много соединений. Это упростит дальнейшую диагностику и обслуживание.
СОВЕТ №4
Регулярно проверяйте состояние распределительной коробки и соединений. Обращайте внимание на признаки перегрева, коррозии или повреждений, чтобы предотвратить возможные аварийные ситуации.
