Распределительная коробка — ключевой элемент электропроводки, обеспечивающий надежное соединение проводов и защиту электрических соединений. В статье рассмотрим основные задачи распределительной коробки, места ее установки и предоставим пошаговую инструкцию по монтажу. Эти знания повысят безопасность электрической сети и упростят процесс ремонта и модернизации электросистемы.

Назначение распредкоробок

Электропроводка обязательно должна быть разделена на группы в зависимости от потребителей энергии. Для этой цели устанавливаются специальные конструкции, которые выполняют несколько ключевых функций:

• обеспечение безопасности от пожаров;
• создание эстетически привлекательного вида.

Внутри корпуса короба располагаются проводники, что защищает их от различных повреждений. Это, в свою очередь, способствует продлению срока службы электропроводки.

Эксперты в области электромонтажных работ подчеркивают важность правильного выбора и установки распределительной коробки для обеспечения безопасности и надежности электропроводки. Они отмечают, что схемы подключения должны быть тщательно продуманы, чтобы избежать перегрузок и коротких замыканий. Пошаговая инструкция по установке включает в себя несколько ключевых этапов: выбор места для коробки, подготовка проводов, правильное соединение и закрепление. Специалисты рекомендуют использовать качественные материалы и следовать действующим нормам и правилам. Также важно учитывать количество подключаемых устройств, чтобы избежать перегрева и обеспечить долговечность системы. Правильная установка распределительной коробки — залог безопасной эксплуатации электрической сети.

https://youtube.com/watch?v=Z-TJ7vHHOc8

Основная задача распределительной коробки

С помощью такой конструкции получится сократить бюджет на организацию электрической проводки. Ведь при отсутствии распредкоробки пришлось бы подводить к каждому электроприбору кабель, из-за чего образуется слишком много каналов, которые придется скрывать в перекрытии. Кроме того, все это выглядит не эстетично.

При этом правильное распределение проводников внутри коробки повышает уровень пожарной безопасности в помещении любого типа. Обусловлено это изоляцией соединений и воспламеняющихся материалов, которые находятся в стене. К тому же, такая конструкция удобна для проведения ремонтных работ.

Тем не менее, главной функцией распредкоробки является распределение электроэнергии между потребителями, которые устанавливаются в конкретном помещении. Кроме того, конструкция изделия предполагает возможность расширения за счет добавления дополнительных ветвей (когда требуется установить новый выключатель или розетку).

Этап	Действие	Описание
1. Подготовка	Выбор места установки	Определите оптимальное место для коробки, учитывая доступность, эстетику и требования ПУЭ (Правила устройства электроустановок).
	Подготовка инструментов и материалов	Отвертки, кусачки, стриппер, индикатор напряжения, изолента, клеммы (WAGO, СИЗ), сама коробка, кабели, гофра (при необходимости).
	Обесточивание сети	Обязательно отключите подачу электроэнергии на соответствующем автомате в щитке. Проверьте отсутствие напряжения индикатором.
2. Монтаж коробки	Разметка и крепление	Отметьте места крепления коробки на стене. Просверлите отверстия и закрепите коробку дюбелями и саморезами.
	Ввод кабелей	Аккуратно введите кабели в коробку через предусмотренные отверстия. Используйте кабельные вводы для защиты от повреждений и пыли.
3. Подключение проводов	Зачистка изоляции	С помощью стриппера зачистите концы проводов на необходимую длину (обычно 10-15 мм), не повреждая жилы.
	Скрутка или клеммы	Скрутка: Скрутите одноименные провода (фаза с фазой, ноль с нулем, земля с землей) по часовой стрелке, затем изолируйте скрутку изолентой или термоусадочной трубкой. Клеммы (WAGO, СИЗ): Вставьте зачищенные провода в соответствующие отверстия клемм до упора. Убедитесь в надежности соединения.
	Соблюдение цветовой маркировки	Строго соблюдайте цветовую маркировку проводов: фаза (коричневый, черный, белый), ноль (синий), земля (желто-зеленый).
4. Завершение	Проверка соединений	Убедитесь в надежности всех соединений, потянув за каждый провод.
	Укладка проводов	Аккуратно уложите провода внутри коробки, чтобы они не мешали закрытию крышки.
	Закрытие коробки	Установите крышку распределительной коробки и закрепите ее.
	Подача напряжения и проверка	Включите автомат в щитке. Проверьте работоспособность подключенных электроприборов.

Интересные факты

Вот несколько интересных фактов о распределительных коробках для электропроводки:

1. Функция распределительной коробки: Основная задача распределительной коробки — это безопасное соединение проводов и распределение электрического тока между различными цепями. Она защищает соединения от механических повреждений и внешних факторов, таких как влага и пыль, что значительно увеличивает срок службы электропроводки.

2. Разнообразие схем: Существует множество схем подключения распределительных коробок, которые зависят от типа электропроводки и количества подключаемых устройств. Например, в однофазных системах часто используют схемы с параллельным подключением, в то время как для трехфазных систем могут применяться более сложные схемы, учитывающие балансировку нагрузки.

3. Пошаговая инструкция по установке: Установка распределительной коробки включает несколько ключевых этапов: выбор места установки (с учетом доступа и безопасности), подготовка проводов (обрезка и снятие изоляции), соединение проводов с помощью клемм или скруток, а также закрытие коробки и проверка работоспособности системы. Правильная установка и подключение обеспечивают безопасность и надежность всей электрической сети.

Почему коробка имеет разные названия?

Этот элемент электрического оборудования известен под несколькими названиями, такими как распределительная коробка, ответвительная коробка и распаячная коробка. Однако принцип его работы остается неизменным: коробка служит центром, куда поступает электроэнергия от источника питания, а затем распределяется по отдельным линиям, ведущим к выключателям, розеткам и другим устройствам. Поэтому данную конструкцию принято называть «распределительной». Также ее называют «ответвительной», поскольку к ней подключается один кабель, а от нее отходят несколько линий.

Обратите внимание! Эти коробки также именуются распаячными, что связано с особенностями соединения проводов внутри. После скручивания жилы обязательно должны быть пропаяны. Более подробно о данном и других методах соединения мы обсудим ниже.

Некоторые электрики могут использовать и другое название для этой коробки – «расключительная». Это слово образовано от двух понятий: распределение и подключение. Сначала необходимо распределить провода, а затем подключить их к потребителям.

Таким образом, если консультант в магазине назовет коробку по-другому, не стоит удивляться, это все одно и то же изделие. Важно обратить внимание на размеры короба, так как под него нужно будет сделать углубление в перекрытии. Обычно стандартные изделия имеют форму прямоугольника размером 10x10x5 сантиметров.

Цены на распределительные коробки

Распределительная коробка

Получится ли обойтись без распредкоробок во время монтажа электропроводки?

Безусловно, можно провести монтаж электропроводки в квартире без использования распределительных коробок, однако это не является оптимальным решением. В таком случае потребуется прокладывать множество кабелей от основного щитка к различным электроприборам, что приведет к необходимости создания глубоких штроб в стенах, которые затем нужно будет зашпаклевывать. Кроме того, это потребует значительных затрат на покупку кабеля, поэтому наиболее разумным вариантом будет использование распределительных коробок в помещениях.

Тем не менее, некоторые люди ошибочно полагают, что соединительный узел внутри коробки менее безопасен, чем цельный кабель. На самом деле, при правильной установке проблем с распределительной коробкой и соединениями проводки не возникает.

Кроме того, если представить ситуацию, когда коробка отсутствует и возникает неисправность, придется снимать обои и долбить стену, чтобы обнаружить место повреждения. В то время как при наличии распределительной коробки достаточно будет просто снять крышку и проверить состояние электропроводки.

Разновидности распределительных коробок

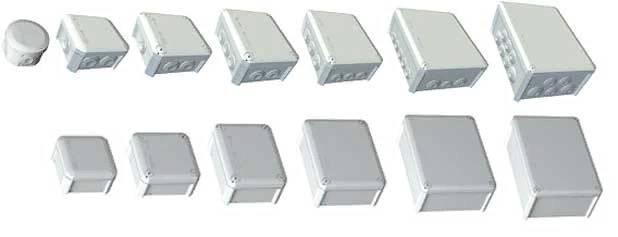

В продаже можно встретить большое количество разновидностей эти конструкций. Поэтому, чтобы выбрать одну из них, необходимо ознакомиться с этими видами подробнее.

Таблица №1. Разновидности распредкоробок по способу установки

Вид	Описание

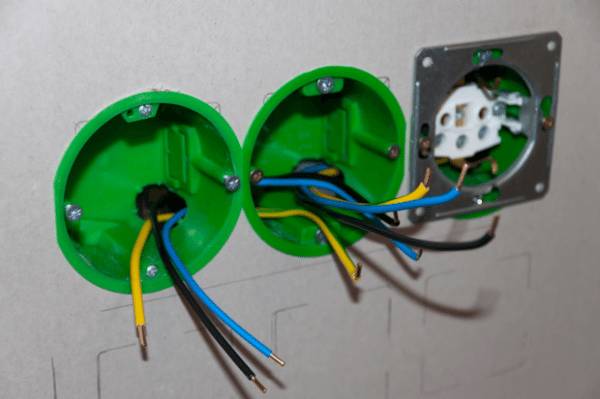

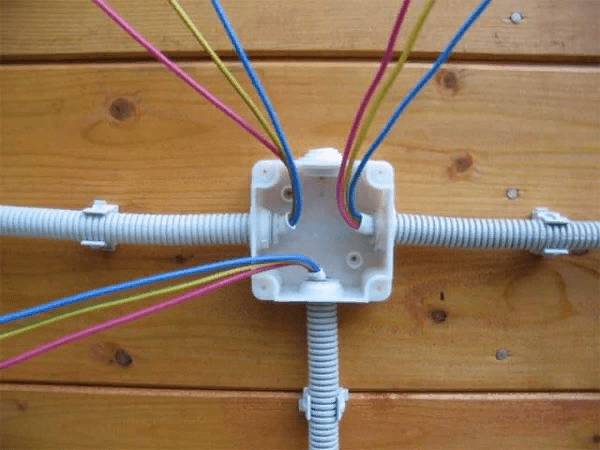

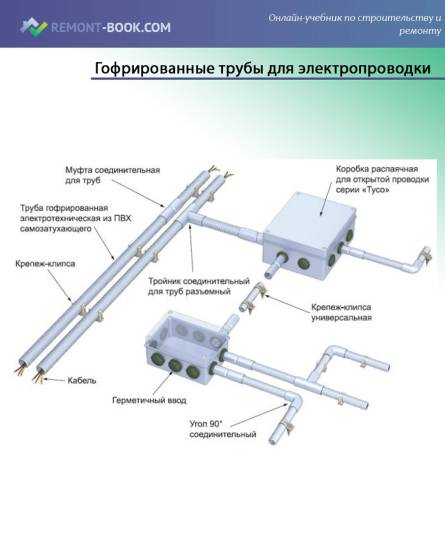

Открытый	Такие коробки не монтируют в стену, а фиксируют на поверхности, что выглядит менее эстетично. Поэтому, чаще всего их используют в помещениях производственного типа, чтобы обеспечить быстрый доступ к электропроводке. Кроме того, подобные изделия можно встретить в частных домах из бруса.
Скрытый	Такой вид распредкоробок чаще всего используется для жилых помещений.  Конструкцию монтируют в заранее подготовленное отверстие. Некоторые виды предполагают наличие декоративных крышек, поэтому их не закрывают слоем штукатурки. Это тоже позволяет иметь постоянный доступ к соединениям.

Таблица №2. Материалы для изготовления корпуса

Вид, иллюстрация	Описание
	В данном случае для изготовления коробок используют несколько материалов искусственного происхождения: полипропилен, полиамид, фторопласт. Подобные конструкции пользуются популярностью у пользователей независимости от типа строения. Они имеют множество преимуществ: ·         качественную изоляцию; ·         прочность к механическим повреждениям; ·         устойчивость к химическим препаратам и воспламенению.
	Такие коробки в бытовых условиях используются крайне редко, только если необходимо сделать распределение проводки в кладовке, помещении гаража. Чаще всего их применяют в общественных местах, на производстве, а монтируют открытым способом. Изготавливают эти коробки из различных сплавов алюминия.

Таблица №3. Типы комплектации распредкоробок

Тип	Описание
Без внутреннего наполнения	Такие конструкции представляют собой вид корпуса и крышки. Как отмечают многие электрики, для самостоятельного прокладывания электрической проводки подходит именно этот вариант. Изделия без наполнения имеют следующие преимущества: ·         вы можете сделать соединение проводов в коробке удобным способом; ·         при условии правильного монтажа контакты не будут разбалтываться.
С дополнительными клеммами	Это разновидность упрощает процесс монтажных работ, потому что предполагает быстрое соединение проводов зажимами. Недостаток в том, что такие коробки не устанавливают в комнаты с высоким уровнем влажности, потому что клеммы со временем начинают окисляться.

Изделия также отличаются по количеству вводов. Минимально, конструкция рассчитывается на два ввода (для соединения двух кабелей), а максимально на шестнадцать вводов. Выбирать тот или иной вид необходимо, опираясь на схему электрической проводки помещения.

Конструкции еще отличаются между собой по степени защиты, поэтому на этот критерий тоже следует обращать внимание при выборе коробки. Это важно тогда, когда монтаж требуется выполнить в помещении с повышенной влажностью или высокой температурой воздуха.

От чего защищают распредкоробки:

1. Стандартное изделие предполагает наличие уплотняющей резины. Как правило, этого достаточно для большинства помещений квартиры.
2. От частиц пыли. Это актуально на производственных объектах.
3. От воды. Такие коробки устанавливают в ванную комнату, туалет, помещение с бассейном.
4. От механических ударов. Это актуально, если коробка устанавливается на улице.
5. От воздействия высоких температур. Такие изделия приобретают при наличии брусового дома или если отделка стен выполнена воспламеняющимися материалами.

По форме, коробки бывают квадратными, круглыми и прямоугольными – последние используют при наличии множества кабелей. Круглые конструкции применяются при малом количестве кабелей. Кроме того, их часто выбирают для бетонных перекрытий.

Где устанавливают распределительную коробку?

Распределительные коробки обычно устанавливают под потолочным перекрытием на высоте около 25 сантиметров. Это связано с обеспечением безопасности электропроводки, так как существует риск, что защитная крышка может отпасть, что приведет к опасности электрического удара для человека.

Важно! Также стоит учитывать, что правильный выбор места для установки коробки влияет на расход кабеля при разводке сети. Чем ближе проводник будет находиться к потребителю, тем короче станет ветвь от коробки до этой точки.

Цены на популярные модели штроборезов

Штроборез

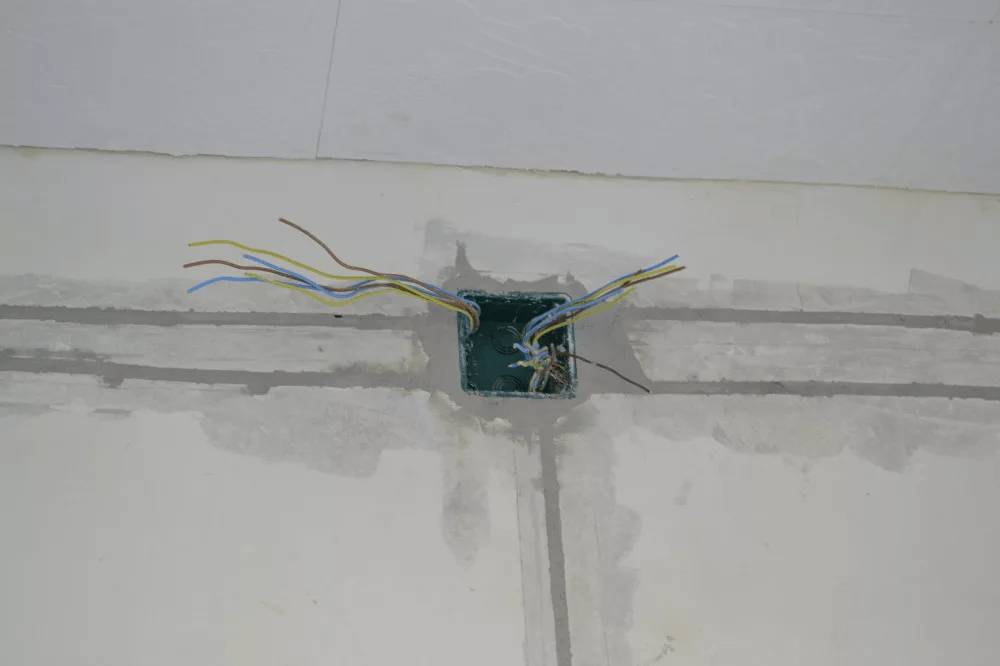

Установка распредкоробки в жилом помещении

В данном случае необходимо подготовить следующие инструменты и материалы:

1. Электролобзик с диском, предназначенным для создания штроб, в которые будут укладываться провода.
2. Перфоратор – он потребуется, если планируется установить коробку в стене, поэтому нужно будет сделать отверстие.
3. Молоток для дополнительной вырубки проемов после использования сверла-коронки.
4. Кусачки – для обрезки проводов до нужной длины.
5. Инструмент для снятия изоляции с проводов.
6. Дополнительные устройства для соединения проводников.
7. Тестер.

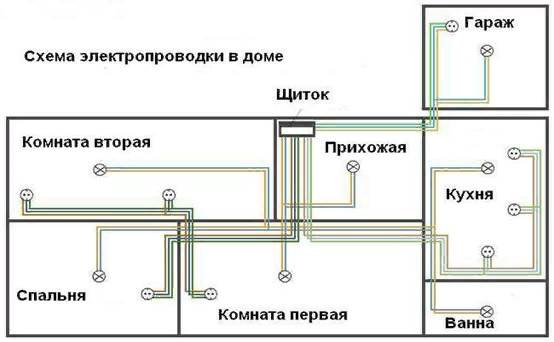

Схема снабжения электроэнергией

На схеме можно увидеть, где установлены распределители. Так, если розеток и выключателей в комнате мало, то здесь же получится определить места установки дополнительных каналов.

Монтаж распределительной коробки: пошаговая инструкция

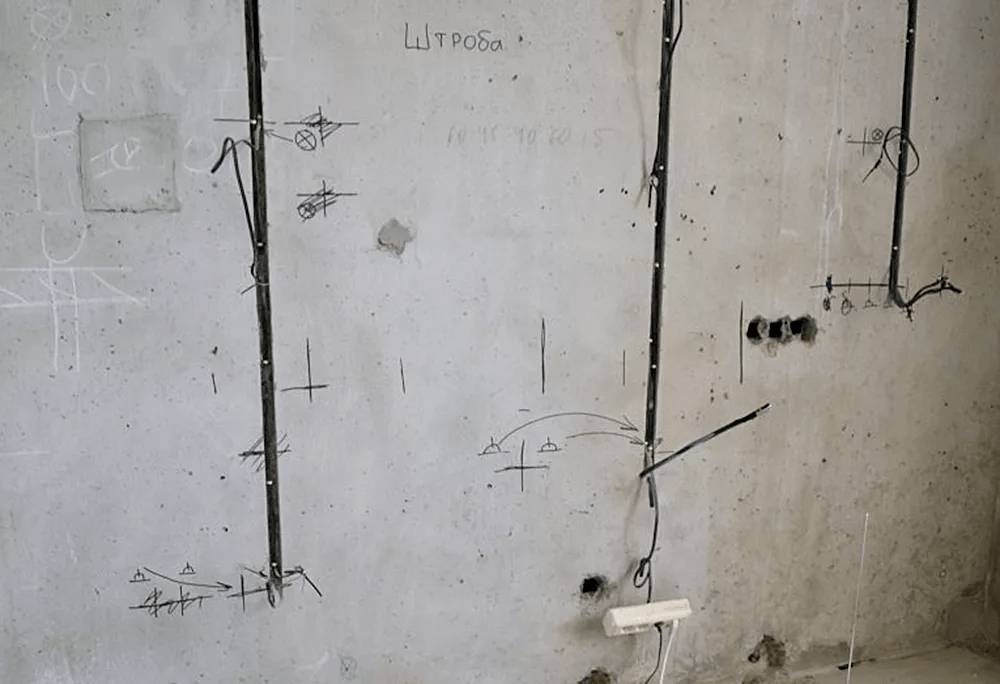

Шаг 1. В первую очередь, на стене нужно провести линии, указывающие места для штроб, согласно подготовленной схеме.

Шаг 2. Затем в отмеченных зонах следует вырезать углубления для установки коробок.

Шаг 3. В коробку прокладывают проводку и осуществляют ее соединение.

Шаг 4. В завершение необходимо закрыть коробку крышкой.

Важно! При креплении крышки старайтесь сделать это так, чтобы при ее снятии не повредить поверхность стены.

Видео – Монтаж распредкоробки

https://youtube.com/watch?v=bhImp1b2w4A

Способы соединения проводов в распредкоробке

Существует несколько ключевых методов соединения проводов в распределительной коробке. Чтобы сделать правильный выбор, стоит более подробно изучить каждый из этих вариантов.

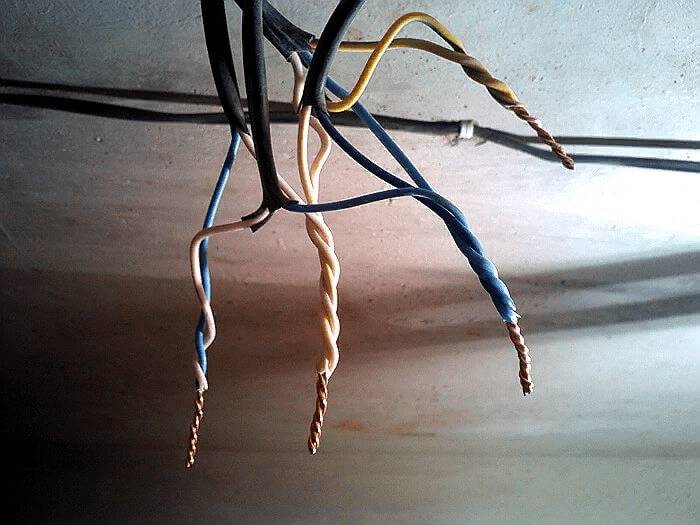

Скрутка и изоляция

Это старый, но при этом проверенный годами метод соединения проводки. Суть состоит в том, что концы проводников сначала зачищают от слоя изоляции, а затем скручивают между собой плоскогубцами. После чего это место обматывают изолентой.

У этого способа имеются преимущества:

• простота монтажа;
• отсутствие необходимости в дополнительных тратах.

Тем не менее, имеются и некоторые недостатки:

• некачественное соединение жил;
• отсутствие возможности соединения проводов из меди и алюминия.

Стоит отметить, что таким способом часто соединяют жилы при временном монтаже электропроводки. Согласно правилам безопасности, метод соединения не подходит для помещений с высоким уровнем влажности.

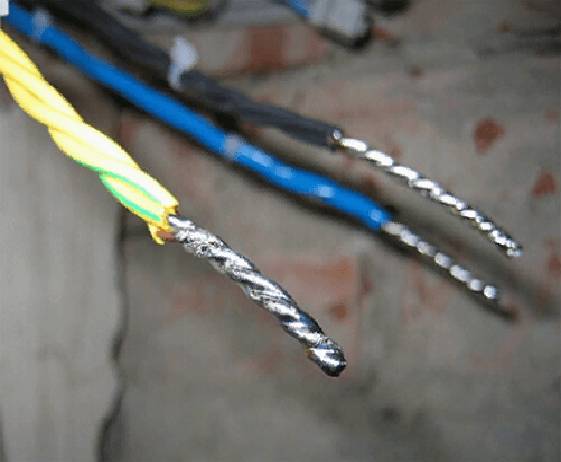

Пайка или сварка

Именно такими методами можно создать прочное соединение проводников. Сначала необходимо аккуратно удалить изоляцию с концов проводов, затем их следует скрутить, но без чрезмерного усилия. После этого с помощью паяльника и припоя нужно запаять жилы, чтобы они образовали единое целое. Затем важно дождаться, пока соединение остынет естественным образом, и только после этого обмотать его изолентой.

Если речь идет о пайке толстых проводов, рекомендуется использовать паяльник с массивным медным жалом.

Важно! Некоторые неопытные мастера не дожидаются, пока жилы остынут, и охлаждают их под струей воды. Однако этого делать не стоит, так как на поверхности могут образоваться микротрещины.

Пайка имеет свои преимущества, обеспечивая надежность соединений, но также сопровождается некоторыми недостатками:

• необходимость покупки паяльника;
• это трудоемкий процесс, который может оказаться сложным для новичков;
• соединение становится неразборным;
• со временем может увеличиваться сопротивление в месте пайки, что приводит к утечке напряжения.

Часто вместо пайки проводники соединяют методом сварки. Этот процесс основан на схожих принципах, но для его выполнения требуется сварочный аппарат, и у мастера должны быть соответствующие навыки.

Видео – Пайка скруток

https://youtube.com/watch?v=FpgTEsInSoc

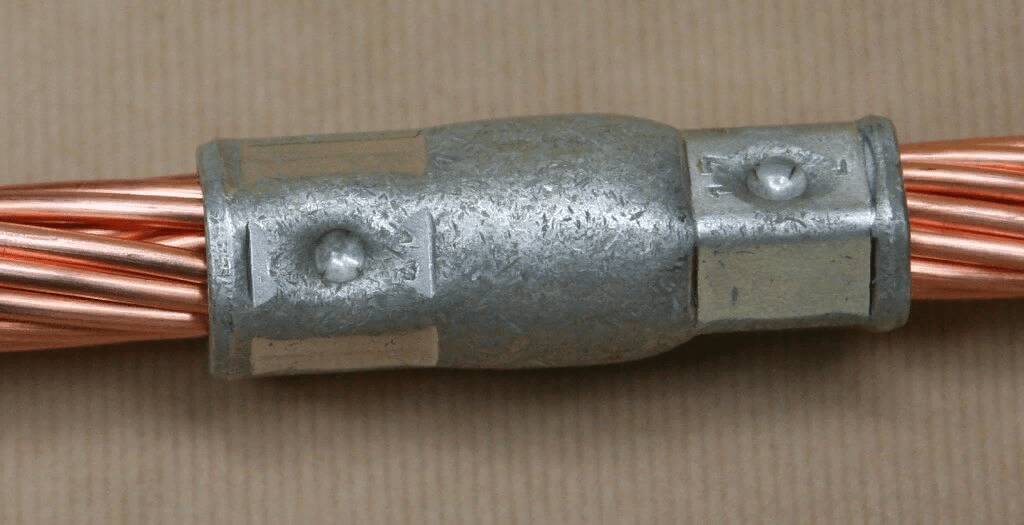

Опрессовка гильзами

Это один из наиболее надежных способов соединения жил проводников. В данном методе жилы помещаются в специальную гильзу и зажимаются с обеих сторон с помощью инструмента для опрессовки. Затем гильза обматывается изолентой или на нее надевается кембрик.

Важно отметить, что жилы могут быть размещены в гильзе как с разных сторон, так и с одной. В первом случае соединение происходит в центральной части трубки. При выборе второго варианта следует учитывать, что диаметр жил не должен превышать внутренний объем гильзы.

К преимуществам данного способа можно отнести:

• высокую надежность;
• доступную стоимость гильз.

Однако у метода есть и недостатки:

1. Гильза предназначена для одноразового использования. При необходимости ремонта ее необходимо срезать, и устанавливать новую.
2. Для качественного обжима потребуется специальный инструмент, который обеспечит надежное соединение со всех сторон.
3. Для обжима проводов из меди и алюминия нужны специальные трубки, которые не всегда легко найти в продаже.
4. На выполнение электромонтажных работ потребуется затратить определенное время.

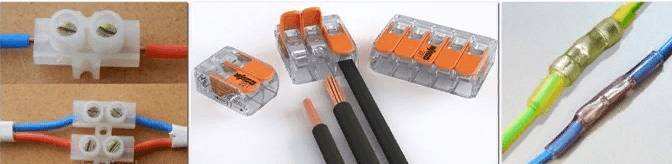

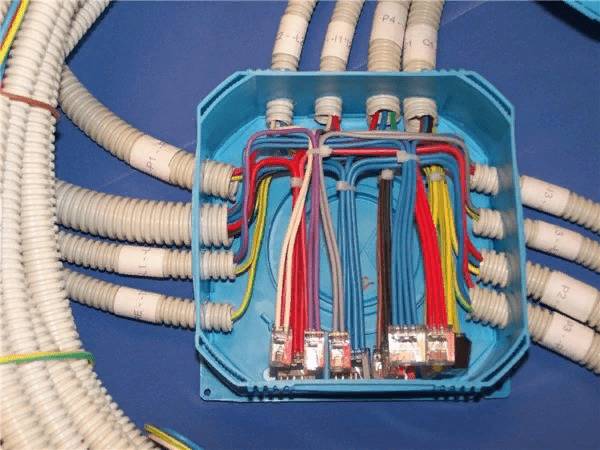

Клеммное соединение

Если проводка сделана из разных материалов, то рекомендуется использовать специальные зажимы с пружинами или винтами. Соединить проводники таким методом несложно, в работе требуется лишь отвертка. Главное не затягивать болты с усилием.

Схемы расключения проводников

Важно более детально изучить нюансы подключения проводки от распределительной коробки к потребителям.

Цены на различные виды индикаторов напряжения

Индикатор напряжения

Подключение розеток

Часто электрические розетки объединяют в группы, подключая их к одной линии. Внутри распределительного короба располагаются три кабеля, каждый из которых содержит несколько проводников. Коричневый провод обозначает фазу, голубой – нулевой провод, а зеленый или желтый – заземление. Однако стоит отметить, что некоторые производители могут использовать иные цветовые схемы.

Провода укладываются на ровной поверхности, после чего их нарезают на определенные длины с небольшим запасом (это необходимо для возможности повторного разделения). Затем остается только закрепить их в соответствии с заранее подготовленной схемой.

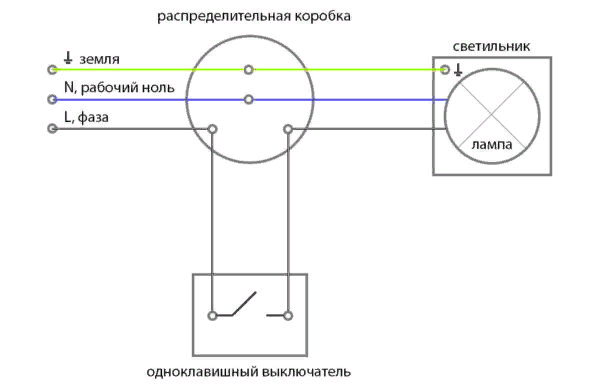

Подключение выключателя с одной кнопкой

Здесь уже усложняется проведение монтажа. Ведь имеются три группы электропроводки с разным соединением. Один проводник отвечает за подачу напряжения с другого короба или щита, второй поступает с осветительного прибора, а третий с выключателя.

Проводник фазы подают на выключатель, который подсоединяется к светильнику. Здесь следует удостовериться, что поступление напряжения происходит именно при замкнутом коммутаторе. Проводники ноля и заземления от светильника соединяют со щитом.

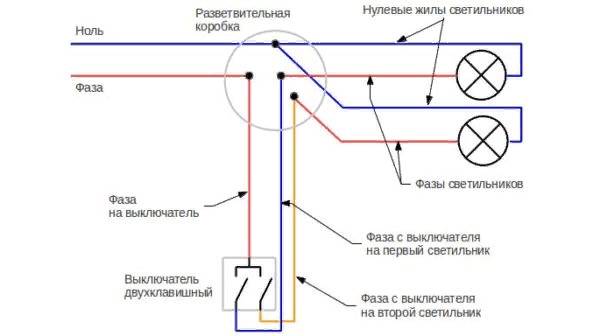

Подключение выключателя с двумя кнопками

К выключателю данного типа подключается трехжильный кабель (без заземляющей жилы, так как она соединяется напрямую с щитом). Один провод идет на общий контакт коммутатора, второй — на первую кнопку, а третий — на вторую кнопку.

Важно! Провод фазы подключается к общему контакту, ноль соединяется напрямую со щита и светильников. Провода фазы от осветительных приборов подключаются к кнопкам.

Подводим итоги

Следуя правилам, каждый человек сможет выполнить монтаж электротехнического оборудования в квартире. Главное – в процессе проведения работ необходимо убедиться, что помещение обесточено, иначе вы получите удар.

Так же вам будет интересна статья по теме: как проверить заземление в розетке с помощью лампочки, пошаговая инструкция.

Советы по выбору распределительной коробки

При выборе распределительной коробки для электропроводки необходимо учитывать несколько ключевых факторов, которые помогут обеспечить безопасность и надежность электрической сети в вашем доме или офисе.

1. Материал корпуса: Распределительные коробки могут быть изготовлены из различных материалов, таких как пластик, металл или комбинированные материалы. Пластиковые коробки легкие и устойчивы к коррозии, но менее прочные. Металлические коробки, в свою очередь, обеспечивают лучшую защиту от механических повреждений и электромагнитных помех, но могут подвергаться коррозии, если не имеют специального покрытия.

2. Размер и количество входов: Размер коробки должен соответствовать количеству проводов, которые будут подключены. Важно заранее рассчитать, сколько кабелей будет проходить через распределительную коробку, чтобы избежать перегрузки. Коробки бывают разных размеров и могут иметь от нескольких до десятков входов, поэтому выбирайте модель, которая подходит именно для ваших нужд.

3. Степень защиты (IP): Степень защиты распределительной коробки обозначается индексом IP (Ingress Protection). Чем выше значение, тем лучше защита от пыли и влаги. Для помещений с повышенной влажностью (например, ванных комнатах) рекомендуется использовать коробки с IP65 и выше, а для наружных установок — IP67 или IP68.

4. Наличие заземления: Если вы планируете использовать распределительную коробку в местах с повышенной опасностью поражения электрическим током, важно выбирать модели с заземляющими клеммами. Это обеспечит дополнительную безопасность и защиту от короткого замыкания.

5. Удобство монтажа: Обратите внимание на конструкцию коробки и наличие дополнительных креплений. Некоторые модели имеют специальные крепежные элементы, которые упрощают установку и обеспечивают надежное крепление к стене или потолку.

6. Соответствие стандартам: Убедитесь, что выбранная вами распределительная коробка соответствует действующим стандартам и нормам безопасности. Это особенно важно для обеспечения надежности и долговечности электропроводки.

7. Производитель: Выбирайте продукцию известных и проверенных производителей, которые зарекомендовали себя на рынке. Это гарантирует высокое качество и надежность изделия, а также наличие гарантии и сервисного обслуживания.

Следуя этим рекомендациям, вы сможете выбрать подходящую распределительную коробку, которая обеспечит безопасное и эффективное распределение электричества в вашем доме или офисе.
