Как работает контактно-транзисторная система зажигания?

Если выключатель зажигания 17 включен, а контакты прерывателя разомкнуты, то транзистор 21 заперт, так как нет тока в его цепи управления, т.е. в переходе эмиттер – база. Ток не проходит и между эмиттером и коллектором на массу, так как сопротивление этого перехода очень большое. При замыкании контактов прерывателя в цепи управления транзистора (эмиттер-база) проходит ток, в результате транзистор открывается. Сила тока управления невелика около (0,8 А) и уменьшается до 0,3 А с увеличением частоты вращения кулачка прерывателя. В контактно-транзисторной системе зажигания имеются две цепи низкого напряжения : цепь управления транзистора и цепь рабочего тока.

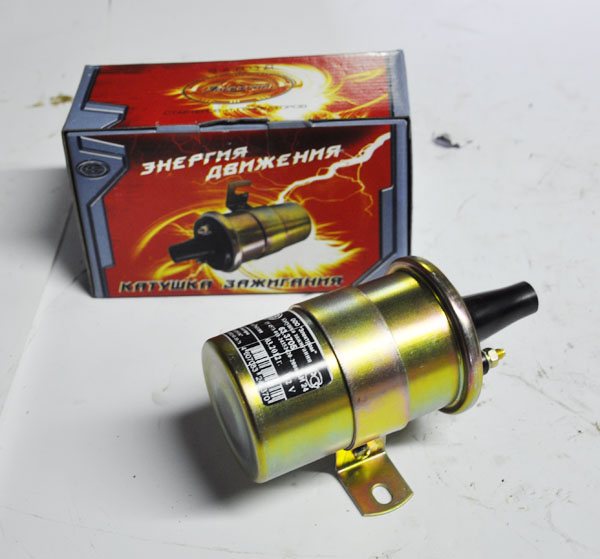

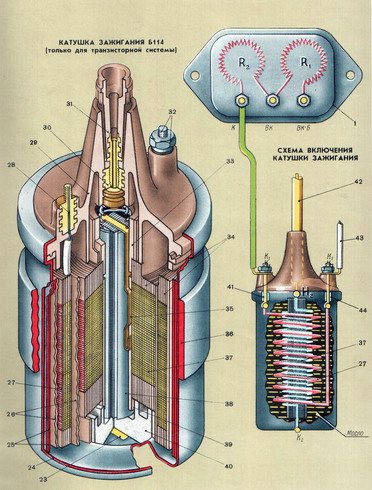

Катушка зажигания Б114-Б

катушка
Основные данные технической характеристики приведены ниже.

Номинальное напряжение 12

Обмотка низкого напряжения: диаметр проволоки, мм 1,25…1,33

число витков 179…182

сопротивление при температуре 20 °С, ом 0,42

Обмотка высокого напряжения: диаметр проволоки, мм 0,06

число витков 41000…41700

сопротивление при температуре 20 °С, ом 223000

Дополнительное сопротивление: диаметр проволоки, мм 0,7

сопротивление при температуре 20 \°С, ом 1,04

Габаритные размеры катушки зажигания, мм:

длина 156

ширина 68,5

высота 82

катушка

Катушка зажигания находится на переднем щите кабины. Она имеет два вывода обмотки первичной цепи. При установке катушки необходимо следить за правильностью присоединения проводов.

К выводу «К» надо подсоединить провода от одноименного вывода коммутатора; к выводу без обозначения — провод от коммутатора.

Катушка зажигания предназначена для работы только с транзисторным коммутатором. Применение катушек зажигания других типов недопустимо. На катушке зажигания Б114-Б имеется надпись «Только для транзисторной системы».

Обмотки катушки зажигания на искрообразование проверяют на стенде. Отсутствие искрообразования или неустойчивая искра свидетельствуют о наличии неисправности в обмотке катушки. Для выяснения состояния обмоток (витковое замыкание первичной обмотки) производят замер их сопротивления, которое должно соответствовать данным технической характеристики.

Неисправности в обмотках катушек зажигания чаще всего проявляются в результате их перегрева, который происходит при неразомкнутой первичной цепи, оставленной на неработающем двигателе при не выключенном зажигании. В этом случае катушка зажигания может нагреваться до 120 °С и выше. Катушка зажигания не разбирается и в случае выхода из строя заменяется.

Добавочный резистор, состоящий из двух последовательно соединенных резисторов, установлен рядом с катушкой. При пуске двигателя стартером один из резисторов последовательной цепи автоматически замыкается накоротко, чем достигается увеличение напряжения в момент пуска.

Необходимо следить за правильностью подсоединений проводов к выводам добавочного резистора: к выводу ВК должен быть присоединен провод от стартера;- к выводу ВК-Б от выключателя зажигания; а к выводу К — от вывода транзисторного коммутатора. При замене спиралей добавочный резистор снимают с автомобиля.

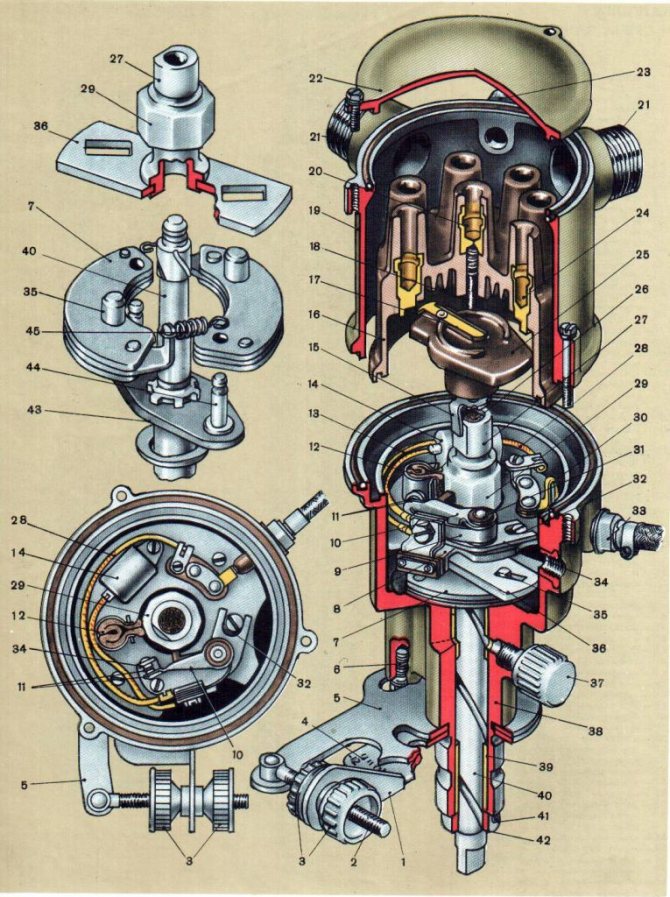

Распределитель

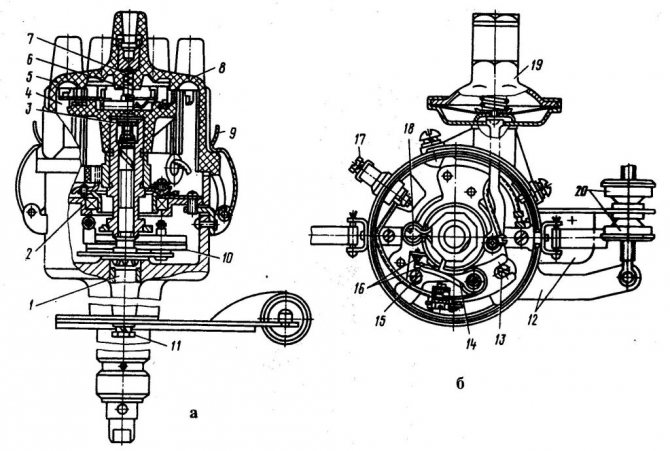

Рис.9-17. Распределитель

1- валик; 2- пластина; 3- фильц; 4— бегунок; 5- крышка; 6- -контактный уголек; 7- пружина контакта; 8- контакт; 9- защелка крышки; 10— центробежный регулятор; 11 — болт крепления верхней пластины к корпусу; 12- пластины октан корректора; 13- эксцентрик; 14- рычажок; 15- винт крепления прерывателя; 16- контакты прерывателя; 17- вывод низкого напряжения; 18- фильц для смазывания кулачки; 19—вакуумный регулятор; 20 — регулировочные гайки октан-корректора

распределитель

Система зажигания

Быстрая проверка генератора вне автомобиля

Принцип работы СЗ

Инструкция по настройке, порядку и регулировке контактной, бесконтактной и электронной СЗ представлена ниже, но для начала давайте разберемся в принципе работы системы. Как и в любом автомобиле, оборудованном бензиновым мотором, система зажигания ЗИЛ выполняет функцию воспламенения горючей смеси в цилиндрах мотора, подавая в них искру. Сама искра передается на контакт свечи зажигания, расположенные непосредственно в цилиндрах ДВС. Эти свечи работают по очереди, воспламеняя топливовоздушную смесь в определенное время. Следует отметить, что в ЗИЛ 131 и 130 СЗ выполняет функцию не только воспламенения смеси, но и подачу искры, в частности, отвечая за силу тока искры.

Схема работы системы зажигания на отечественном грузовике

Все потому, что изначально аккумуляторная батарея может вырабатывать только ток определенной силы. Но этого параметра будет недостаточно для воспламенения смеси. Соответственно, для этой цели была разработана СЗ, предназначенная для повышения параметра мощности АКБ транспортного средства. Благодаря этому аккумулятор позволяет передать в ту или иную свечу напряжение такого уровня, которое позволит поджечь горючую смесь.

Следует отметить, что любая СЗ, будь то контактно транзисторная система или другая имеет несколько определенных требований, которые она должна выполнять в нормальном режиме:

1. В соответствии со схемой подключения и работой привода трамблера СЗ должна подавать искру на СЗ в необходимый цилиндр в тот момент времени, который изначально был задан настройками. Именно настройки отвечают за порядок активации работоспособности цилиндров. В том случае, если цилиндры будут настроены неправильно, могут возникнуть проблемы в функционировании ДВС.
2. Любая, в том числе транзисторная система зажигания, всегда всегда должна функционировать с максимальной точностью. К примеру, если искра начнет поступать в цилиндр с минимальным опозданием, даже на секунду, запустить двигатель не получится.
3. Еще одно требование – это энергия искры. Все настройки СЗ в любом случае должны совпадать для качественного воспламенения топливовоздушной смеси определенной плотности.
4. Не менее важным требованием является надежность работы СЗ в любом транспортном средстве. Видео-инструкция о том, как своими руками установить бесконтактное зажигание на автомобиль ЗИЛ-130, приведена ниже (автор видео – Сделай сам).

Виды систем зажигания

Любые СЗ независимо от типа привода подразделяются на три типа:

1. Контактный. Такой тип системы является устаревший, на сегодняшний день он встречается не так часто, обычно контактные СЗ используются в автомобилях отечественного производства. Принцип функционирования в данном случае заключается в создании электрических сигналов, образующихся благодаря распределителю.
2. Бесконтактная система зажигания или БСЗ, которая также именуется транзисторной. Принцип работы основан на функционировании коммутатора.
3. Электронный вариант является одним из наиболее современных и дорогих по стоимости устройств, которые устанавливаются только на новые машины. Такой тип полностью отличается от двух описанных выше, поскольку обладает более сложной конструкцией, отвечающей не только за момент зажигания, но и прочие параметры машины.

Контактная система зажигания

Такой СЗ с приводом встречается достаточно часто сегодня, поскольку старые отечественные автомобили используются в нашей стране до сих пор миллионами автолюбителей. Одним из основных достоинств такой СЗ является надежность. Из-за того, что конструкция системы довольно простая, сама контактная часть очень редко ломается. Однако, если механизм выходит из строя, произвести ремонт узла даже своими руками будет не так сложно, поскольку все детали стоят не дорого, а сам ремонт довольно простой.

Следует также отметить, что такой узел состоит из таких элементов: АКБ, генератор, катушка зажигания, привод, свечи, распределитель и прерыватель, конденсатор. Принцип работы данного узла довольно простой – на СЗ передается напряжение от генераторного устройства. В тот момент, когда такт сжатия близится к концу, на контактах свечки появляется искры, поджигающая топливо.

Бесконтактный тип системы

Большая часть современных машин невысокой и средней стоимости российского производства оборудуются бесконтактной СЗ.

По сравнению с контактной, это тип обладает определенными достоинствами:

1. Искра, которая вырабатывается, обладает более высокой мощностью, получаемой в итоге увеличенного напряжения на вторичной обмотке.
2. Бесконтактная СЗ оборудуется электромагнитным генератором, благодаря которому достигается стабильное функционирование и передача энергии во все необходимые механизмы. Соответственно, это положительно влияет на сохранение и выработку силовым агрегатом большей мощности. При правильной работе мотора можно достичь экономии бензина.
3. Удобство в плане технического обслуживания. Бесконтактная СЗ требует единственного условия для того, чтобы обеспечить ее нормальную работу и долгий ресурс эксплуатации – вал привода трамблера необходимо периодически смазывать. Специалисты рекомендуют осуществлять эту процедуру не реже, чем каждые 10 тысяч км пробега.

Единственным недостатком является сложность ремонта в случае поломки узла. Чтобы произвести ремонт своими силами, необходимо будет правильно осуществить диагностику поломки, а для этого требуется специальное оборудование. Как показывает практика, решить неисправность своими руками всегда практически невозможно.

Электронный тип системы

Электронный вариант СЗ с приводом ставится сегодня на все современные авто европейского, азиатского, а также американского производства. В результате установки этой СЗ у водителя отпадает необходимость регулярной диагностики контактов на предмет окисления и решения проблем с перебоями в работе зажигания. Следует отметить, что угол опережения в электронном варианте всегда настроить легче, вторичное напряжение на практике всегда функционирует более стабильно. Более того, горючая смесь в цилиндрах силового агрегата почти всегда сгорает полностью.

Боеспособный ветеран: схема электропроводки ЗИЛ 131 нужна и гражданским владельцам

Так уж повелось, что в нашей стране основным заказчиком многоцелевого транспорта является армия. Поэтому, появление в 1966 году грузовика ЗИЛ 131 в рядах вооруженных сил воспринималось как само собой разумеющийся факт.

1. Дальнейшее развитие серии
2. Электрооборудование ЗИЛ 131
3. Модернизированная система зажигания
4. Особенности обслуживания
5. Заключение

Тем более, что как транспортное средство он зарекомендовал себя отлично, а часть автомобилей и сегодня исправно несет службу не только в армейских подразделениях, но и в сельском хозяйстве, и в автобазах многих российских предприятий.

Первыми подробное устройство автомобиля получили воинские «учебки»

Диагностика системы и выявление неисправностей

Автомобили ЗИЛ оборудуются транзисторной СЗ, поэтому проблем в плане диагностики и выявления неисправностей у водителя быть не должно.

Наиболее важными симптомами неполадок в работе узла являются:

1. Сложность запуска мотора – силовой агрегат может запускаться с трудом или после нескольких попыток. Если это произошло, автолюбителю необходимо как можно быстрее обнаружить причину, в противном случае готовьтесь к тому, что вы и дальше будете с трудом заводить авто.
2. Снижение уровня мощности. Падение количества оборотов на холостом ходу является достаточно важной проблемой, в этом случае необходимо анализировать работу датчиков на контрольном щитке. В том случае, если обороты то падают, то увеличиваются с шагом в 500 об/мин, необходимо искать причину.
3. Снижается динамика, а также просадка в тяге мотора. Данный симптом обычно проявляется при попытке разгона. Опытный автолюбитель сможет без проблем заметить этот признак.
4. Увеличение расхода потребляемого бензина. Для того, чтобы диагностировать этот симптом, необходимо точно знать, какой расход бензина у вашего «железного коня», в частности, при работе на разных режимах (автор видеообзора системы зажигания на грузовике ЗИЛ 130 – And rey).

В том случае, если при работе авто вы заметили как минимум один из этих признаков, необходимо открыть моторный отсек и убедиться в том, что СЗ работает должным образом. Чтобы сделать это, вы должны точно знать, что именно диагностировать и каких нюансов при этом придерживаться. Поскольку устанавливая необходимый угол, вам предстоит иметь дело с большим напряжением, перед тем, как приступить к процессу, необходимо обесточить бортовую сеть авто. Для этого отключается мотор, а из замка зажигания извлекается ключ.

Как проверить момент зажигания?

Как выставить зажигание на ЗИЛ 130? Чтобы установка прошла успешно, а выставленный угол зажигания больше не приносил неудобств, необходимо учитывать несколько моментов. Как известно, очень ранее или позднее зажигание на двигателе автомобиля может быть причиной появления неполадок в работе узла. В том случае, если искра поступает очень рано, горючая смесь не успевает должным образом поступать в систему. Если же искра поступает слишком поздно, сама процедура воспламенения будет несколько затруднена.

Поэтому желательно не допускать того, чтобы угол сбивался. Для того, чтобы проверить момент своими силами, вам потребуется несколько вещей. В частности, перед тем, как приступить к процессу, заранее подготовьте тестер, а также стробоскоп для диагностики системы. Процедура проверки производится с использованием схемы и привода, в частности, речь идет о приводе вакуумного регулятора. Этот привод необходимо правильно установить. После установки привода необходимо наблюдать за тем, как изменяются параметры на всех ваших устройствах.

Так же, после диагностики путем использования схемы и привода можно произвести настройку момента. Водитель может отрегулировать зажигание и сделать его либо ранним, либо позднии, в зависимости от необходимости. Вся процедура регулировки производится на сниженных или увеличенных оборотах ДВС, здесь также все зависит от того, чего вы хотите добиться.

Если вы не знаете точно, какими должны быть полученные показатели, наиболее оптимальным вариантом будет обратиться с этим вопросом к специалистам. При отсутствии данных с нужными параметрами добиться точного результата будет практически невозможно, поэтому если у вас нет нужной информации или навыков, всегда оптимальнее всего доверить дело профессионалам.

Установка зажигания ЗИЛ-130

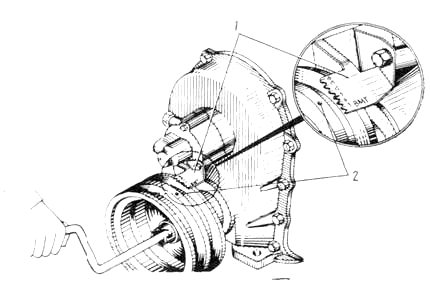

Рис. Установка зажигания: 1 — указатель установки зажигания; 2 — шкив коленчатого вала

Устанавливать зажигание при сборке двигателя, а также на двигателях, с которых снимались распределитель и привод распределителя, необходимо в следующем порядке:

1. Установить поршень первого цилиндра в верхней мертвой точке такта сжатия, для чего повернуть коленчатый вал до совмещения отверстия на шкиве коленчатого вала с меткой ВМТ на указателе установки зажигания, расположенном на датчике ограничителя максимальных чисел оборотов (положение а на рисунке).
2. Расположить паз на валу привода распределителя в сборе так, чтобы паз был параллелен риске на верхнем фланце корпуса привода распределителя. В таком положении надо вставить привод распределителя в гнездо блока, причем перед началом указанной операции необходимо расположить отверстия в нижнем фланце корпуса привода точно над резьбовыми отверстиями под болты крепления корпуса распределителя к блоку.После того как привод распределителя станет на свое место, угол между осью паза на валу привода и осью, соединяющей отверстия на верхнем фланце корпуса распределителя, должен быть в пределах ±15°.При большем угле следует переставить шестерню привода относительно шестерни распределительного вала на один зуб, сохраняя величину угла в заданных пределах. При этом паз на валу привода должен быть смещен к переднему концу двигателя.Если при этом корпус привода не удается установить так, чтобы не было зазора между его нижним фланцем и фланцем на блоке (что говорит о несовпадении шипа на валу привода распределителя и паза на валу масляного насоса), необходимо провернуть коленчатый вал двигателя на два оборота с одновременным легким надавливанием на корпус привода распределителя.
3. Повернуть коленчатый вал двигателя на величину установочного угла опережения зажигания; для этого, вращая коленчатый вал двигателя пусковой рукояткой, совместить в конце второго оборота отверстие в шкиве коленчатого вала с риской 9 на указателе установки момента зажигания (положение б на рисунке).
4. Освободить болт крепления пластины к распределителю и вставить распределитель в гнездо привода распределителя так, чтобы октан-корректор был направлен вверх. В этом случае электрод ротора будет находиться против клеммы первого цилиндра на крышке распределителя.
5. Снять крышку с распределителя, устранить зазоры в цепи его привода (взявшись за бегунок, повернуть до упора вал распределителя против часовой стрелки), включить зажигание и поворачивать корпус распределителя против часовой стрелки до появления искры между концом центрального провода, идущего от катушки зажигания, и массой (зазор между концом провода и массой должен быть 2—3 мм).


   Рис. Установка привода распределителя зажигания: 1 — паз на валу привода распределителя; 2 — нижний фланец корпуса; 3 — фиска на верхнем фланце корпуса; 4 — верхний фланец корпуса

   При таком положении корпуса распределителя следует затянуть болт крепления пластины к распределителю.

6. Проверить правильность установки проводов в крышке распределителя в соответствии с порядком зажигания в цилиндрах (1—5—4—2—6—3-7-8).

Перед установкой зажигания проверить и, если требуется, отрегулировать зазор между контактами прерывателя, а также совместить указательную стрелку верхней пластины октан-корректора с риской О на нижнем пластине.

Установку зажигания в двигателях, с которых снимался распределитель для регулировки и ремонта, но не снимался привод распределителя, нужно производить в соответствии с указаниями пп.3-6.

Установку зажигания на двигателях, на которых снимался ни распределитель, ни его привод, необходимо производить в соответствии с указаниями пп.3, 5, 6, немного отвернув перед операцией, указанной в п.5, болт крепления пластины к распределителю.

Установку зажигания на двигателе в соответствии с применяемым сортом топлива необходимо уточнить с помощью шкалы на верхней пластине распределителя (шкала октан-корректора) путем дорожных испытании автомобиля с грузом до появления детонации следующим образом:

1. Прогреть двигатель и двигаться по ровному участку дороги на прямой передаче с установившейся скоростью.
2. Резко нажать до отказа на педаль управления дроссельной заслонкой и держать ее в таком положении до тех пор, пока скорость возрастет до 60 км/ч. При этом надо прислушиваться к работе двигателя.
3. При сильной детонации на указанном в п.2 режим работы двигателя вращением гаек октан-корректора переместить указанную стрелку верхней пластины по шкал в сторону знака «—».
4. При полном отсутствии детонации на указанном в п.2 режиме работы двигателя вращением гаек октан-корректора переместить стрелку верхней пластины по шкале в сторону, о.

В случае правильной установки зажигания при разгоне автомобиля будет прослушиваться легкая детонация, исчезающая при скорости 40-45 км/ч.
