Фитинги для труб важны в системах водоснабжения, отопления и других инженерных коммуникациях, обеспечивая надежные соединения. В статье рассмотрим виды фитингов, их особенности и области применения, а также дадим советы по монтажу пластиковых и металлопластиковых труб и соединениям для металлических труб. Эти знания помогут выбрать подходящие фитинги и избежать ошибок при установке.

Какие бывают виды фитингов?

Фитинги представляют собой компоненты трубопроводной системы, которые необходимы для соединения труб. С их помощью можно соединять трубы с различными диаметрами.

Для производства труб, предназначенных для различных коммуникаций, применяются следующие материалы:

• металл;
• полипропилен;
• комбинированные материалы – металлопласт.

Узнать больше о металлопластиковых трубах для водоснабжения можно в нашей отдельной статье.

При выборе соединительных элементов важно помнить, что они должны быть изготовлены из того же материала, что и сам трубопровод.

Эксперты в области сантехники отмечают, что фитинги для труб играют ключевую роль в обеспечении надежности и долговечности трубопроводных систем. Существует несколько основных видов фитингов, включая муфты, углы, тройники и заглушки, каждый из которых выполняет свою уникальную функцию. Например, муфты используются для соединения труб одинакового диаметра, в то время как углы позволяют изменять направление трубопровода.

Специалисты подчеркивают важность выбора фитингов в зависимости от материала труб. Металлические фитинги идеально подходят для стальных труб, тогда как пластиковые лучше использовать с полимерными системами. Также стоит учитывать рабочее давление и температуру, для которых предназначены фитинги. Правильный выбор и установка фитингов обеспечивают не только герметичность соединений, но и предотвращают возможные утечки, что в конечном итоге влияет на эффективность всей системы.

https://youtube.com/watch?v=Vcm8IQPkrQk

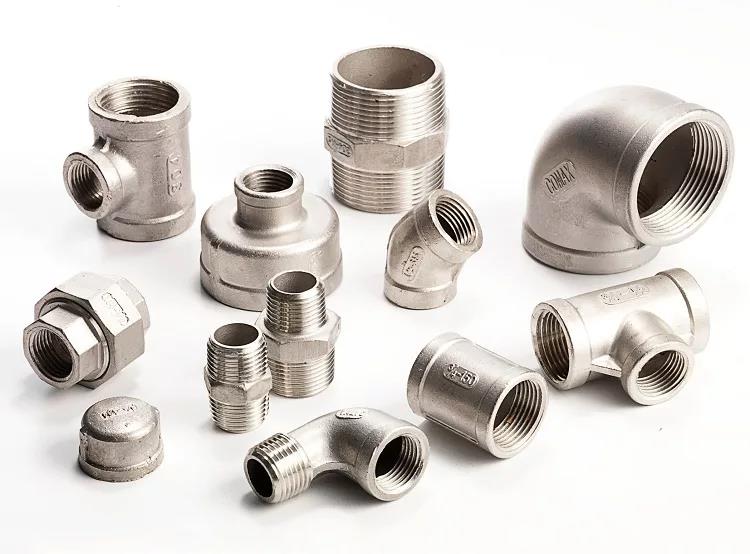

Разновидности соединений, используемые для железных труб

Для того, чтобы установить металлические трубы, требуется множество соединительных элементов, каждый из них имеет определенное назначение, поэтому рекомендуется ознакомиться с этими видами.

Таблица №1. Разновидности фитингов для железных труб.

Вид	Назначение
Штуцеры	Соединительные элементы для гибких отводок.
Затычки	Требуются для фиксации на концах трубопровода.
Переходники	Позволяют стыковать части трубопровода разного диаметра.
Крестовины	Требуются, для того чтобы направить отводы по разным сторонам.
Коллекторы	Позволяют сделать ответвление от начала потока.
Муфты	Требуются, для того чтобы увеличить длину трубопровода в определенном месте. К тому же, используя эти детали, получится сделать ремонт трубы.
Уголки	Используются для того, чтобы направить трубопровод под наклоном. Применение таких деталей позволит отказаться от сварки.

При изготовлении фитингов используют различные металлы, а также сплавы. В случае необходимости монтажа гибких подводов применяют элементы из ПВХ.

Отличия между фитингами имеются и по способу соединения:

• сварные;
• резьбовые;
• обжимные.

При установке сантехнических конструкций, используют все перечисленные выше виды соединений. На выбор элементов влияет нагрузка и особенности сечения труб.

Резьбовые фитинги используются при наличии трубопровода с высокой нагрузкой. Поэтому таким способом соединяют изделия из высокопрочной стали. Подобные элементы изготавливаются из прочных сплавов, а на их поверхность наносится резьба.

Для надежности соединения таких элементов часто используют льняную нить, обработанную олифой. Для этого потребуется выбрать оптимальную толщину нити, а потом отрезать нужную длину. Тем не менее, сейчас все чаще используют другой способ герметичного соединения – фторопластовый уплотнитель (ФУМ-лента).

Чаще всего соединительные детали такого типа изготавливают из стали или чугуна. При этом еще на производстве их тестируют на степень прочности. К тому же, на поверхности изделия не должно присутствовать различных дефектов, наплывов.

В среднем, диаметр элементов составляет от 1 до 10 сантиметров. Они выдерживают температуру до 165 градусов и нагрузку в 1,5 мПа.

Отличительной особенностью резьбовых элементов является то, что их получится разобрать в любой момент. Это значит, что в процессе монтажа не используется труборез. К тому же, если соединения целые, то их получится использовать для повторной установки.

Чаще всего подобные элементы монтируют, если невозможно проведение сварочных работ. Это актуально при наличии помещении следующих типов:

• дачные дома;
• садовые участки;
• сельскохозяйственные постройки.

Обжимные фитинги отличаются длительной эксплуатацией по сравнению с прочими элементами, поэтому их часто используют не только при прокладывании трубопровода внутри жилого объекта, но и снаружи. Подобные детали предпочитают даже опытные мастера.

А что делать, если течет водонагреватель, мы писали в отдельном материале.

Довольно часто, использование обжимных фитингов является единственным возможным вариантом соединений. Ведь бывает сложно стыковать стояки различного сечения, а также из разных материалов, другим методом.

Важно! Несмотря на надежность, обжимные фитинги получится разобрать, а затем снова собрать при выполнении ремонтных работ или изменении способа разводки труб. Такая коммуникация будет защищена от протечки и проникновения загрязнений внутрь.

Трубные соединения применяются не только для водопроводных или канализационных систем, но еще для газопровода.

Обжимные фитинги также подразделяются на виды:

• прессовые;
• с деталью для фиксации.

Способ соединения с использованием прессовых элементов предполагает применение сварки на стыках. При демонтаже такой элемент снимают, а затем устанавливают другой.  Используют этот вариант тогда, когда отсутствует возможность сделать иное соединение.

К обжимным элементам еще относят компрессионные фитинги. Чаще всего их применяют при необходимости прокладывания трубопровода в уличных условиях. Только этот вид соединений получится установить двумя ключами, поэтому не придется приобретать специальное приспособление. Отличительной особенностью элементов является наличие кольца для обжима, которое плотно фиксируется при затягивании гайки. В результате получается прочное соединение, которое защищено от протечки даже при наличии высокого давления и гидроударов.

Использование обжимных элементов при наличии металлических труб имеет несколько очевидных плюсов:

• надежное соединение без дополнительной фиксации;
• возможность использования деталей несколько раз;
• долговечность соединения, независимо от разновидности материала.

Благодаря вышеперечисленным положительным качествам, обжимные элементы с успехом применяют при наличии компрессионных систем. Ведь такое оборудование предполагает наличие максимального давления.

Вид фитинга	Особенности	Применение
Муфта	Соединяет две трубы одинакового диаметра по прямой линии. Бывают резьбовые, сварные, компрессионные.	Соединение прямых участков трубопровода.
Угольник (отвод)	Изменяет направление трубопровода на определенный угол (обычно 45°, 90°).	Изменение направления потока жидкости или газа.
Тройник	Разветвляет трубопровод на три направления. Может быть равнопроходным (все выходы одного диаметра) или переходным (один из выходов другого диаметра).	Создание ответвлений в трубопроводе.
Крестовина	Разветвляет трубопровод на четыре направления.	Создание сложных разветвлений, пересечений трубопроводов.
Переходник (редукция)	Соединяет трубы разного диаметра. Бывают концентрические (оси совпадают) и эксцентрические (оси смещены).	Переход с одного диаметра трубы на другой.
Заглушка	Герметично закрывает конец трубы.	Временное или постоянное перекрытие конца трубопровода.
Штуцер	Предназначен для присоединения шлангов или гибких трубопроводов к жестким трубам.	Подключение гибких элементов к трубопроводу.
Американка (разъемное соединение)	Позволяет быстро и многократно разъединять и соединять участки трубопровода без демонтажа всей системы.	Участки, требующие частого обслуживания или демонтажа.
Ниппель	Короткий отрезок трубы с наружной резьбой на обоих концах, используется для соединения двух фитингов с внутренней резьбой.	Соединение двух фитингов с внутренней резьбой.
Контргайка	Используется для фиксации резьбовых соединений, предотвращая их самопроизвольное откручивание.	Дополнительная фиксация резьбовых соединений.

Интересные факты

Вот несколько интересных фактов о фитингах для труб:

1. Разнообразие материалов: Фитинги для труб могут быть изготовлены из различных материалов, включая металл (латунь, сталь, нержавеющая сталь), пластик (ПВХ, полиэтилен) и композитные материалы. Каждый из этих материалов имеет свои преимущества и недостатки, что позволяет выбирать фитинги в зависимости от условий эксплуатации, таких как температура, давление и химическая стойкость.

2. Типы соединений: Существует несколько типов соединений фитингов, включая резьбовые, сварные, фланцевые и компрессионные. Например, компрессионные фитинги позволяют быстро и надежно соединять трубы без необходимости сварки, что делает их популярными в системах водоснабжения и отопления.

3. Специальные фитинги: Некоторые фитинги имеют специальные функции, такие как обратные клапаны, которые предотвращают обратный поток жидкости, или фитинги с встроенными фильтрами, которые помогают очищать жидкость от загрязнений. Это делает их незаменимыми в системах, где важна чистота и безопасность транспортируемых веществ.

Цены на металлические фитинги для труб

Металлические фитинги для труб

Видео – Соединения для металлических труб

https://youtube.com/watch?v=Ev5ld0trTPU

Разновидности соединений для пластиковых труб с армированием

Следует отметить, что по своим эксплуатационным характеристикам металлопластовые трубы превосходят металлические аналоги, так как они не подвержены коррозии. Кроме того, внутри таких труб не образуются отложения солей, что делает их идеальными для установки в системах водоснабжения, канализации и отопления.

Для монтажа таких систем потребуется приобрести ключи, трубы и соответствующий набор фитингов. Как и в случае с металлическими трубами, здесь используются соединения, которые легко устанавливаются и при необходимости могут быть демонтированы. Обычно на выполнение этих действий уходит менее минуты.

В зависимости от назначения фитинги для металлопласта делятся на следующие категории:

• крестовины – для создания новых ответвлений водопровода;
• муфты – для соединения двух труб;
• фигурные элементы – для обхода трубы без соединений;
• запорные элементы.

Все эти конструкции различаются по способу установки. Чтобы выбрать наиболее подходящий вариант, стоит ознакомиться с ними более подробно.

Таблица №2. Виды фитингов для металлопласта по методу установки.

Вид	Описание
Цанговые	Это разъемные фитинги, которые имеют более высокую стоимость по сравнению с другими вариантами. Тем не менее, такие соединения можно многократно разбирать и снова собирать, при этом сохраняется их герметичность. Они оснащены уплотнительным кольцом из ПВХ, что отличает их от стандартных резьбовых соединений. Цанговые соединения для пластиковых труб с армированием состоят из: — латунной основы; — обжимного кольца; — уплотняющей прокладки. При необходимости можно разобрать соединительные элементы любого типа, включая тройники, крестовины и переходники. Тройники для металлопласта – это обжимные элементы, которые позволяют решить множество задач, например, создать ответвление от основной магистрали. Эти изделия бывают как стандартными, так и комбинированными, последние могут иметь наружную, внутреннюю резьбу или накидную гайку. К недостаткам таких соединений можно отнести: 1. При недостаточном закручивании гайки может возникнуть протечка, поэтому важно правильно рассчитывать силу при закручивании, иначе можно повредить деталь. 2. При длительном использовании системы гайка может ослабевать, поэтому рекомендуется периодически ее подтягивать.
Компрессионные	Этот соединительный элемент состоит из нескольких частей: — гайки; — обжимного кольца; — штуцера. Несмотря на то, что такие соединения считаются разъемными, после демонтажа их часто заменяют новыми, так как использованный элемент не всегда обеспечивает должную герметичность. Кроме того, такие соединения в основном применяются для «холодных» трубопроводов.
Пресс-фитинги	Это неразъемные соединения, для установки которых требуется специальный инструмент. Используются как ручные, так и электрические устройства. Основным преимуществом таких фитингов является их надежность, так как они защищены от протечек. Часто их применяют при прокладке трубопроводов в стенах.

Монтаж металлопластиковых труб методом обжима

Для того, чтобы понять, как проходит монтаж, необходимо рассмотреть эти действия на наглядном примере.

Таблица №3. Инструкция по соединению труб из металлопласта методом обжима.

Шаг, иллюстрация	Описание

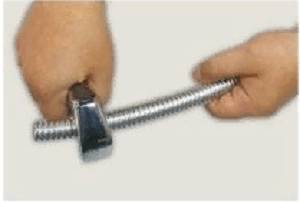

	Отрезаем трубу
	Вставляем фитинг до упора
	Делаем обжим фитинга

Какие фитинги используют для полихлорвиниловых конструкций?

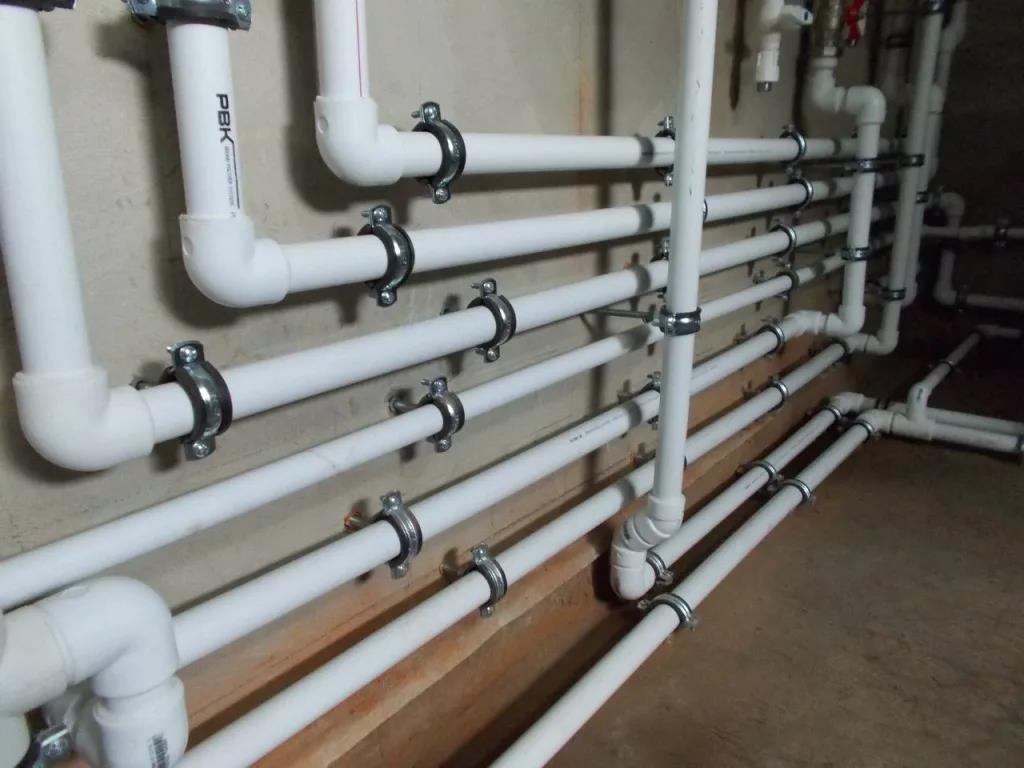

Наиболее распространенным вариантом для водоснабжения являются пластиковые трубы, усиленные стекловолокном. Естественно, для их соединения используются специальные фитинги.

Цены на пластиковые трубы

Пластиковые трубы

В большинстве случаев используют элементы диаметром от 20 до 40 миллиметров, ведь элементы большего сечения в основном подходят только для промышленных систем. Для монтажа труб в среднестатистической квартире, часто используют фитинги сечением 20 миллиметров.

Назначение фитингов для пластмассовых труб:

1. Муфта. Как мы уже говорили, это наиболее примитивное соединение, которое имеет вид бочонка. Во внутреннее пространство такого элемента вставляются трубы с двух сторон.
2. Переходник. Этот элемент имеет сходства с муфтой, только разница в том, что с каждой его стороны имеется разный диаметр, поэтому получится соединить конструкции с разным сечением. Часто их используют при монтаже системы отопления.
3. Уголки. Соединяются с трубой методом нагрева. Получается, что одну деталь вставляют в другую. Используют эти элементы в случае необходимости соединении труб под наклоном.
4. Элементы с тремя выходами. Их используют, когда приходится делать разводку водопровода в разные стороны.
5. Коллекторы. Требуются, для того чтобы выполнить разводку воды, поэтому на их концах находятся краны отсечки.
6. Американка. Это тоже муфта, только в этом случае она имеет измененный вид. На одной ее части находится резьба, а на другой конец трубы для соединения пайкой.
7. Обводы. Устанавливаются в тех местах, где пересекается трубопровод.

Несмотря на то, что некоторые соединения предназначаются для труб из разных материалов, все равно при монтаже рекомендуется использовать элементы из одного материала. Так, если вы выбрали полипропиленовые трубы с укреплением из стекловолокна, то фитинги должны быть соответствующие.

В зависимости от расположения и способа применения, пластмассовые соединения бывают следующих видов:

• ровные;
• у-образные;
• т-образные.

Кроме того, в этом случае тоже используют как обжимные, так и сварные элементы.

Важно. Обжимные соединения можно найти в продаже готовым набором. Это является главным преимуществом по сравнению со сварными фитингами.

Из преимуществ обжимных пластиковых фитингов следует отметить:

• удобство монтажа;
• используются готовые элементы, поэтому не потребуется применение специальных приспособлений;
• не придется приобретать сварочный аппарат;
• такие соединения имеют лучшую устойчивость к высоким температурам и прочим воздействиям.

Сварные фитинги соединяют с помощью сварочного аппарата встык. Тем не менее, использовать их получится только в случае монтажа водопровода.

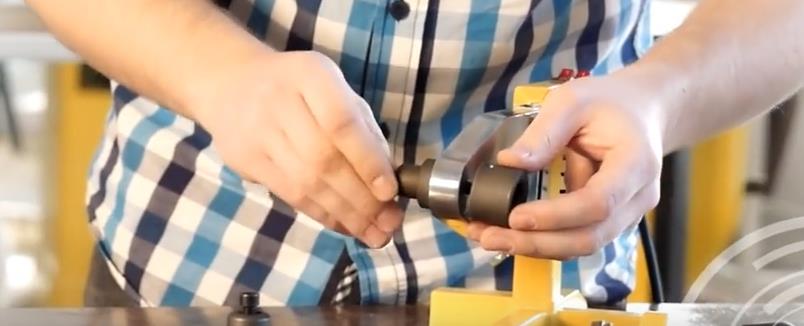

Сварка полипропиленовых труб и фитингов: пошаговая инструкция

Шаг 1: В первую очередь необходимо установить насадку нужного диаметра на устройство. Для этого воспользуйтесь шестигранным ключом, который входит в комплект.

Шаг 2: Затем включите устройство, не забыв обратить внимание на регулятор температуры. Обычно для качественного соединения требуется температура в диапазоне 250-260 градусов.

Шаг 3: Теперь с обеих сторон вставьте трубу и фитинг в насадку.

После того как соединение будет выполнено, важно внимательно проверить трубу и фитинг на наличие дефектов. Также рекомендуется оставить конструкцию в покое на около 30 минут, прежде чем продолжить монтаж.

Видео – Как паять пластиковые трубы?

https://youtube.com/watch?v=FTZ_Rtu4a_w

Цены на аппарат для раструбной сварки

Аппарат для раструбной сварки

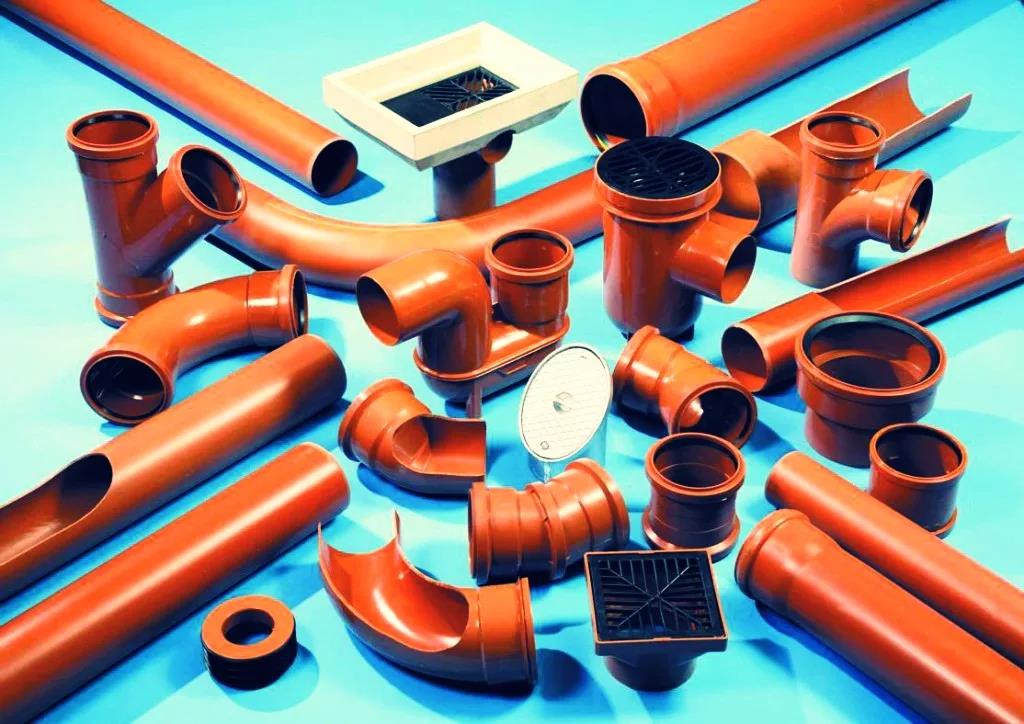

Какие фитинги используют при монтаже системы водоотведения?

В случае монтажа канализации возникает необходимость использовать такие фитинги, которые получится соединить без применения сварочного аппарата и элементов с резьбой.

Сейчас уже стараются отказаться от устаревших канализационных систем из чугуна и прочих металлов. Поэтому выбирают пластмассовые трубы и соединения, которые отличаются простотой установки. Ведь применение таких материалов значительно увеличивает срок эксплуатации канализационной системы. Кроме того, это позволит сэкономить бюджет.

Монтаж трубопровода и фитингов из пластика имеет множество преимуществ:

1. Невесомость конструкции. Это одно из важных качеств, почему пользователи выбирают подобные элементы. С монтажом легких конструкций из пластика справится даже один человек, не придется нанимать бригаду специалистов. Это еще облегчает транспортировку материалов до места установки системы. Так, трубы с полной комплектацией для двухуровневого дома, получится привезти даже на легковом автомобиле.
2. Длительный срок использования. Средний срок службы пластиковых труб и соединений из того же материала, составляет 35 лет. Все из-за того, что они имеют устойчивость к ржавчине, а внутри не собираются минеральные отложения. Качественные пластиковые элементы не разрушаются даже при воздействии агрессивной щелочи и кислоты.
3. Отсутствие сложностей монтажа. Элементы соединяются между собой по принципу сборки конструктора. Поэтому мастеру не обязательно иметь специальные навыки.
4. Большое количество форм соединительных элементов. Это позволяет выполнить монтаж канализации любой сложности.

При выборе труб и фитингов для монтажа трубопровода, необходимо выбирать изделия только от надежных производителей. В противном случае система не прослужит долгие годы. Кроме того, следует проверять надежность стыков при проведении монтажа.

Советы по выбору фитингов для различных типов труб

Выбор фитингов для труб является важным этапом в процессе монтажа трубопроводных систем. Правильный выбор фитингов обеспечивает надежность, долговечность и безопасность всей системы. Рассмотрим основные аспекты, которые следует учитывать при выборе фитингов для различных типов труб.

1. Материал труб и фитингов

Первым шагом в выборе фитингов является определение материала, из которого изготовлены трубы. Наиболее распространенные материалы включают:

• Металлические трубы: Для стальных и медных труб подходят фитинги из того же материала, что и трубы. Это обеспечивает лучшую совместимость и предотвращает коррозию.
• Пластиковые трубы: Для ПВХ и полиэтиленовых труб используются фитинги из аналогичных пластиковых материалов. Важно выбирать фитинги, которые специально предназначены для работы с данным типом пластика.
• Композитные трубы: Для труб, состоящих из нескольких материалов, необходимо использовать фитинги, которые обеспечивают надежное соединение с каждым из этих материалов.

2. Размеры и диаметр труб

При выборе фитингов необходимо учитывать диаметр труб. Фитинги должны точно соответствовать диаметру труб, чтобы избежать утечек и обеспечить надежное соединение. Измерьте наружный и внутренний диаметр труб, чтобы выбрать подходящие фитинги. Также стоит обратить внимание на стандарты, такие как DN (номинальный диаметр) и PN (номинальное давление), чтобы обеспечить совместимость.

3. Тип соединения

Существует несколько типов соединений, которые могут использоваться с фитингами:

• Резьбовые соединения: Подходят для металлических труб и обеспечивают надежное соединение. Важно использовать уплотнительные материалы, такие как фум-лента, для предотвращения утечек.
• Сварные соединения: Используются для стальных труб и обеспечивают максимальную прочность. Однако требуют специальных навыков и оборудования для выполнения сварки.
• Клеевые соединения: Применяются для пластиковых труб. Клей должен быть совместим с материалом труб и фитингов.
• Сжимные соединения: Удобны для быстрого монтажа и демонтажа. Они часто используются в системах водоснабжения и отопления.

4. Условия эксплуатации

При выборе фитингов необходимо учитывать условия эксплуатации трубопроводной системы. Важно обратить внимание на следующие факторы:

• Температура: Фитинги должны быть способны выдерживать максимальные температуры, которые могут возникнуть в системе. Например, для горячей воды требуются фитинги, устойчивые к высоким температурам.
• Давление: Убедитесь, что фитинги соответствуют рабочему давлению системы. Для систем с высоким давлением необходимо выбирать фитинги, рассчитанные на соответствующие нагрузки.
• Химическая стойкость: Если трубы будут использоваться для транспортировки агрессивных веществ, необходимо выбирать фитинги, устойчивые к воздействию этих химикатов.

5. Производитель и качество

Не стоит экономить на качестве фитингов. Выбирайте продукцию известных и надежных производителей, которые предоставляют гарантии на свою продукцию. Это поможет избежать проблем с утечками и поломками в будущем.

Следуя этим рекомендациям, вы сможете выбрать подходящие фитинги для трубопроводной системы, что обеспечит ее надежную и долговечную эксплуатацию.

Вопрос-ответ

Какие фитинги используются в трубах?

В трубопроводных системах используются различные виды фитингов. К основным и наиболее востребованным относятся: отводы, тройники, переходники, муфты, соединения, крестовины, заглушки, обжимные ниппели, пробки, втулки, адаптеры, клапаны и фланцы.

Что лучше обжимные или пресс-фитинги?

Для систем с высоким давлением и температурой рекомендуется использовать обжимные фитинги, так как они обеспечивают прочное соединение. Если необходимо максимально сэкономить время при монтаже, то стоит выбирать пресс-фитинги, которые обеспечивают быструю и простую установку без необходимости специального оборудования.

Советы

СОВЕТ №1

При выборе фитингов для труб всегда обращайте внимание на материал, из которого они изготовлены. Металлические фитинги подходят для систем с высокой температурой и давлением, в то время как пластиковые лучше использовать в системах водоснабжения и отопления с низким давлением.

СОВЕТ №2

Обязательно учитывайте диаметр труб, для которых предназначены фитинги. Неправильный размер может привести к утечкам и снижению эффективности системы. Лучше всего использовать фитинги, которые соответствуют стандартам и рекомендациям производителя труб.

СОВЕТ №3

Перед установкой фитингов внимательно изучите инструкции и рекомендации по монтажу. Неправильная установка может привести к серьезным проблемам, таким как протечки или повреждение трубопроводной системы. Если у вас нет опыта, лучше обратиться к специалисту.

СОВЕТ №4

Регулярно проверяйте состояние фитингов в вашей системе. Коррозия, трещины или другие повреждения могут привести к утечкам и авариям. Профилактический осмотр поможет избежать серьезных проблем в будущем.
