Зачем нужен диагностический разъем

Каждый раз при прохождении техосмотра автомобилю обновляют данные. При возникновении какой-либо поломки вполне вероятно, что будет гораздо проще ее починить, получив данные о состоянии автомобиля во время ТО с помощью подключения к диагностическому разъему.
Диагностика такого типа не является панацеей при поломке: с ее помощью рядовой автовладелец вряд ли сам установит точно причину неисправности. Дело в том, что информация может выводиться с серьезными отклонениями. Поэтому только профессионал способен определить причину неисправности, основываясь только лишь на данных, полученных с диагностического разъема. Однако иногда, если проблема явная, эта информация может помочь любому владельцу автомобиля – слишком большое отклонение параметров от нормы исключает возможность того, что дело в погрешности.

Таким образом, данные помогут определить причину поломки.

Месторасположение диагностического разъёма в моей Гранте (фото)

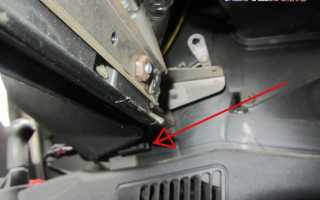

Фотография из под бардачка

Фотография разъёме от водительской двери

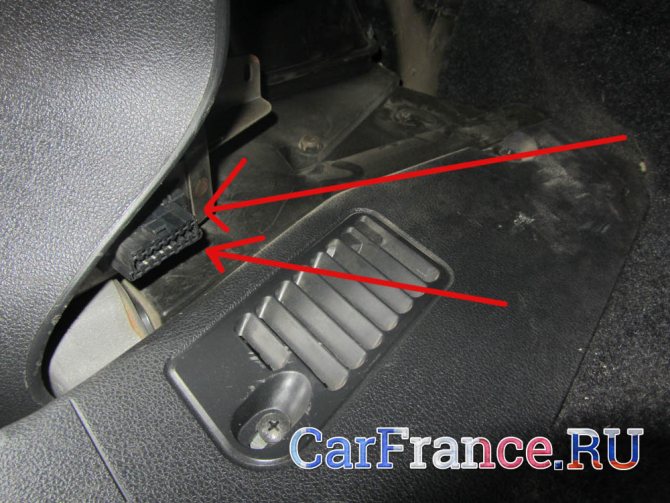

Фотография разъёма со средней дистанции

Фотография разъёма вблизи

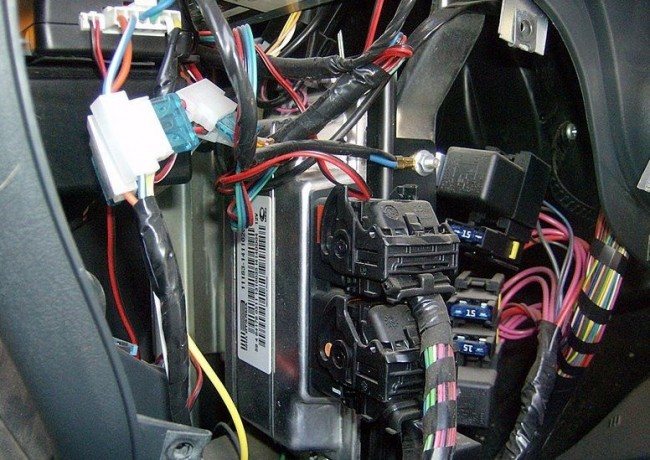

В моей Лада Гранта диагностический разъём находится левее от бардачка под панелью приборов. Ориентиром для поиска служит сопло обдува ног пассажира. Если от верхней точки провести параллель внутрь панели, то вы увидите разъём для диагностики.

На мой взгляд не совсем удачное месторасположение. Поясню почему. Если Вы захотите использовать этот разъём для постоянного подключения ELM327 (диагностического адаптера), то он, в зависимости от модели, будет немного выпирать, поэтому внутрь него может попасть влага с ног пассажира. Также сильные пассажиры его могут ногой попробовать ненароком оторвать или вдавить, что может вызвать поломку.

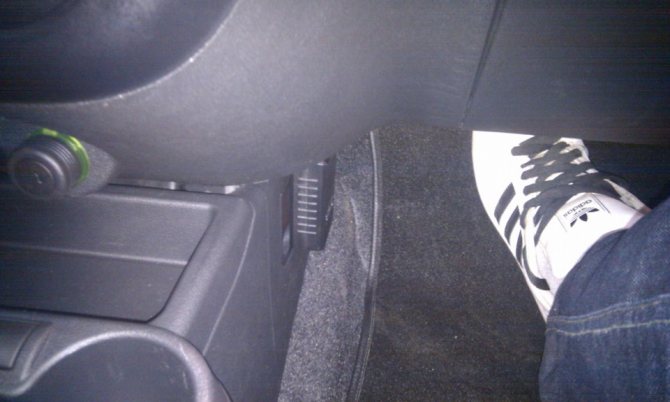

Пассажир нечаянно может зацепить диагностический разъём ногой

Но, как мне кажется, конструкторы АвтоВаза решили сэкономить на проводах, и не вести колодку диагностического разъёма в более удобное место. Да и не было у них цели сделать этот разъём для постоянного подключения. Хотя именно к этому разъёму и подключаются бортовые компьютеры, такие как Multitronics VC731.

Как самостоятельно и корректно диагностировать бортовую сеть Гранты?

Чтобы диагностика была полноценной, не будет достаточной мерой применение адаптера формата «K-Line», поскольку ЭБУ наделен другим конструктивом, отличающимся от прочих представителей модельного семейства «ВАЗ». В имеющем место случае требуется использование иного адаптера. В роли такового средства может выступить диагностический прибор «ELM-327», в пару к которому требуется применить платный или бесплатный специализированный софт (к примеру, «Scan Master» или «Torque»).

Изображение «ELM-327» без труда можно отыскать на сетевых просторах или в справочнике. Мастерами официальных представительств в качестве средства диагностирования применяется так называемый «дилерский сканер» «ДСТ-14».

Данным способом диагностика выполняется самостоятельно не просто, поскольку процедура сопряжена с определенными сложностями, связанными с присутствием не только программной, но и «железной» части. А это уже не обычное подключение, как по «K-Line». Данная ситуация предполагает обладание выполняющим диагностирование лицом определенным опытом и соответствующими знаниями. Здесь главная роль отводится умению сопоставить данные прибора и реальную ситуацию.

Самостоятельное диагностирование позволяет не только отыскать ошибки, присутствующие в памяти блока, но и сэкономить владельцу финансовые средства. Для реализации процесса можно применить обычный ноутбук, в памяти которого уже присутствует заранее приобретенная сканирующая программа. В течение 1-2 минут этот софт проверит систему автомобиля и выдаст результаты по всем параметрам мотора и прочих узлов, и обозначит где находится неисправность.

Двигатель авто Lada Granta изначально наделен конкретными характеристиками, величины которых допускают незначительные отклонения. В отображенной на дисплее таблице, показывающей результаты диагностирования, сначала проверяется присутствие ошибок (имеет обозначение как «DTC»). Если строчная информация отображена в виде символов: «ошибка 505», то потребуется отыскать толкование расшифровки на соответствующем сайте или форуме. При неудачном поиске рекомендуем обратиться к профессионалу.

Многие варианты софта наделены расшифровками достаточного перечня возможных ошибок. Иногда ЭБУ просто не генерирует ошибки, что отнюдь не свидетельствует об их отсутствии. Допустимым нормативом отклонения показателя конкретного параметра является отличие в пределах 20% от регламентированного значения. Если данное отклонение превышает разрешенный лимит, то следует заняться поиском неисправности.

Наибольшей важностью обладают параметры:

• «UACC» (напряжение на выводах АКБ);
• «THR» (положение заслонки в дроссельном узле);
• частоты, с которой вращается коленчатый вал;
• массовой доли потребляемой порции воздуха;
• температурного параметра в контуре охлаждения мотора Lada Granta.

Lada Granta — после трех лет эксплуатации. Плюсы и минусы.

Лада Гранта (127-ой мотор) Тест-драйв.Anton Avtoman.

Lada Granta после четырех лет эксплуатации. Плюсы и минусы.

Что такое стандартные параметры

У каждого двигателя имеются свои стандартные параметры. Это технические характеристики, которые определяют нормальную работу мотора. Эти параметры и сравниваются со значениями, полученными во время диагностики. Все измерения проводятся при заведенном двигателе на холостых оборотах.

Наличие ошибок, которые сохранились в памяти автомобиля, — это так называемый параметр DTC. Что это за ошибки, можно установить при расшифровке их кодов, которые легко найти на любом ресурсе в интернете. Там приведены целые таблицы с толкованиями кодов ошибок.

Но двигатель может иметь сбои и неполадки и не выдавать ошибок. Например, если обороты холостого хода завышены, блок управления считает, что водитель нажал педаль газа, не воспринимает ситуацию как ошибку и, естественно, не выдает ее при диагностике.

Если во время диагностики двигателя все измеренные параметры отличаются от типовых не более чем на 20%, значит, мотор работает нормально. Узлы и детали, показатели которых превышают указанное значение, можно считать неисправными.

Где находится разъём обд на лада приора

Диагностика приборной панели Лада Калина

Лада Калина-1: Как добраться до диагностического разъема?

https://youtube.com/watch?v=UJvWbs2QTys

Использование разъема

К основным вариантам использования ОБД-2 в Ладе Гранта относят:

• подсоединение сканера в качестве проверки машины и действий с ошибками;
• установку/подключение бортового компьютера, к примеру, Мультитроникс либо Штат.

Подключение бортового компьютера на автомобиле Лада Гранта окажет полезное действие, ведь таким образом удастся:

• осуществлять контроль за температурой двигателя;
• получать коды ошибок, как только те возникли;
• в принудительном порядке запускать вентилятор охлаждения.

Где находится диагностический разъем в Ладе Гранта

Чтоб найти диагностический разъем в Гранте, следует заглянуть под переднее пассажирское место. В том месте, где должны быть ноги пассажира, предусмотрено небольшое пространство, над которым расположен бардачок. На левой стенке этого углубления вы найдете вентиляционную решетку, через которую осуществляется продувание при включенной печке. Прямо над этой решеткой расположен диагностический разъем.
Чтобы до него добраться и установить подключение, придется открутить несколько болтов с заглушки. Разъем достаточно крупный и имеет своеобразный внешний вид, поэтому вряд ли вы его не заметите.

Рекомендуется быть аккуратным, подключая адаптер к диагностическому разъему Лады Гранта. Дело в том, что расположение разъема не слишком удобное. Из-за этого при включенном адаптере всегда есть риск, что пассажир заденет его ногой. В принципе, сам по себе адаптер держится в разъеме достаточно прочно. Однако если пассажир хорошо ударит (а это чаще всего происходит совершенно случайно), то он запросто сломает и разъем, и адаптер. Самым простым решением будет или предупредить пассажира не двигать ногами слишком активно (что не всегда помогает), или не ездить с установленным в разъем адаптером. Некоторые автовладельцы решают эту проблему радикально – в автосервисах просят перенести разъем в другое, более безопасное и удобное место. Однако это обойдется в приличную сумму.

Что можно предпринять для сохранности разъема?

Все же расположение разъема не представляется совершенным

Если заглушка снята, и к разъему подключен адаптер, любое неосторожное движение ногой в исполнении сидящего пассажира может привести его в негодность. Ведь сидя на пассажирском сиденье, возможно, ударить довольно сильно (и при этом абсолютно случайно) по открытому разъему, что приведет к поломке и его, и подключенного адаптера

Так что лучше, включая его, не допускать, чтобы кто-то занимал пассажирское сиденье справа от водителя. Если уж присутствия пассажира избежать нельзя, не стоит его высаживать. Просто ехать ему придется сзади. Или, если он настаивает на своем нахождении на переднем сиденье, пусть не слишком активно двигает ногами. Средство хоть и эффективное, но далеко не всегда помогающее. Так что многие автолюбители придерживаются точки зрения, что лучше заплатить мастерам в автосервисе, зато они смогут перенести диагностический разъем в другое место, менее доступное для неосторожных движений пассажиров и водителя. Хотя данная операция, скорее всего, влетит хозяину транспортного средства в копеечку. Но тут уже стоит согласиться с не зря придуманной в свое время поговоркой про скупого, который платит дважды.

Общие вопросы по ОБД2 на Гранте

Разберем вопросы по OBD2 на Гранте – схема, для чего он нужен.

Как можно использовать разъем

Основные варианты применения ОБД2 в Гранте:

• Подключение сканера для проверки автомобиля и работы с ошибками;
• Установка и подключение бортового компьютера типа Штат или Мультитроникс.

Работа с диагностическим сканером подробно и пошагово описана по ссылке.

Подключить бортовой компьютер будет полезно – так можно:

1. контролировать температуру двигателя>;
2. получать коды ошибок сразу при их возникновении;
3. принудительно включать вентилятор охлаждения.

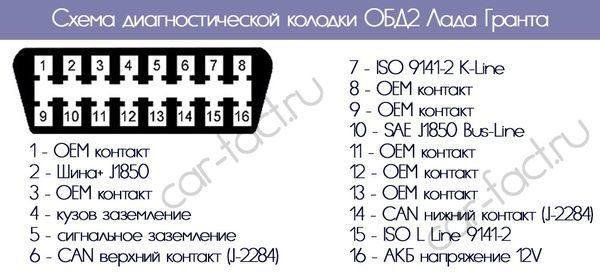

Схема диагностической колодки

Схема контактов колодки представлена на картинке:

Распиновка колодки может пригодиться при изготовлении переходников на ОБД2.

Разъем диагностики Гранта: тип; схема

Диагностический разъем Гранта имеет 16-ти контактный тип ODB-II. Сама же схема контактов (находится в свободном доступе) состоит из штатного заземления кузова Лады Гранты (4), а также штатного сигнального заземления (5).

Что касается выделенных линий для подключения сигнализации, бортового компьютера: (6 – выделенная линия CAN (класс – High), J-2284) и проведения диагностики (7 – К-линия диагностики SO 9141-2 и ISO/DIS 14230-4); (14 – Линия CAN-Low, J-2284); (15 – L-линия диагностики ISO 9141-2 и ISO/DIS 14230-4).

Контроль безопасности автомобиля, а в частности ввод/вывод данных иммобилайзера – (14 – Input/Output for VTM-4 and immobilizer control).

Медленная диагностика считывания поточных данных для определения общего состояния систем автомобиля (9 – SCS (Service Check System)). Обновление ПО, внесение изменения в установки на RAM-памяти (12). Что касается питания, то тут необходимо обратить на контакт под номером 16 (Питание от аккумулятора (12В)).

Имея сведения касательно типа и схемы контактов, владелец Лады Гранты имеет возможность подключения различных устройств, среди которых можно выделить бортовой компьютер или же сканер.

Электроусилитель руля

Когда зажглась диагностическая лампочка ЭУР либо через некоторый промежуток времени включается/выключается электроусилитель руля, вначале нужно проверить ЭРУ посредством диагностического разъема. Здесь поможет Open Diag (приложение) вкупе с адаптером ОБД-2 либо сканерами:

• Сканматик;
• Мотор-Мастер;
• СканДок.

Диагностический процесс призван указывать, где находятся ошибки, расшифровывать их для дальнейшего ремонта исходя из вида неисправности. Кроме того, проверку выполнять вполне реально и без сканера:

1. У замка зажигания под рулем находится 8-контактный разъем (черный). Требуется демонтаж кожуха у рулевой колонки (снизу вывернуть винты крепежа).
2. Вставить скрепку, замкнув два контакта.
3. Включить зажигание и наблюдать за контрольной лампой.
4. Первым сигналом станет продолжительное горение лампы («1»).
5. Необходимо вести счет последующих коротких сигналов, то есть если 3 коротких, соответственно, «3».
6. Должен в нашем случае образоваться код «13».

Поиск ОБД-2 на Ладе Гранта

1. Находясь на сиденье спереди справа, нужно найти крышку бардачка.
2. Положить руку снизу крышки и провести влево к центральной консоли.
3. Теперь рука должна упереться в диагностический разъем.

В качестве визуального ориентира следует смотреть на вентиляционную крышку, расположенную у ног пассажира спереди. Над ней и находится интересующий нас штекер. Кстати, на сам порт смотреть необязательно, так как его не составит труда обнаружить с кресла водителя. Главное – знать место, где вы будете искать.

Особенности сканирующего комплекта «Сканматик-2»

Обозначенный набор можно без труда отыскать в торговой сети. Он подходит к такой вещи, как диагностический разъем на автомашине Лада Гранта, но потребует привлечение ноутбука. Комплектация «Сканматик-2» изначально предусматривает присутствие сканирующей программы. Стоимость такого устройства (комплекта) по данным официального сайта составляет 13700 руб. По применимости к отечественным авто это лучший вариант для сканирования, о чем свидетельствуют многие отзывы диагностов.

Для собственноручного диагностирования первым делом загружаем ноутбук и активируем потребную программу. С помощью кабеля «USB» — формата коммутируем компьютер с диагностической розеткой автомобиля. В диспетчерском меню устройств «Windows» обнаруживаем появление «свежего» «COM» — порта, которому производим «прописку» в настройках. В диагностический разъем вставляем шнур с «OBD-2» — разъемом, который с «USB» — кабелем коммутируется посредством имеющегося в наборе поставки переходника. Контролируем свечение зеленой лампы , которой оснащен диагностический разъем «OBD», что свидетельствует о корректности подсоединения. После запуска спец-программы активируем вкладку «Двигатель» и нажимаем на символ «Автоопределение». Это позволяет программе идентифицировать бортовой автомобильный компьютер на Лада Гранта.

Если идентификация не осуществляется автоматически, то возможно вручную избрать наименование модификации (в нашем варианте — «ВАЗ») из присутствующих в программном реестре версий. На дисплее отобразится меню, позволяющее выбрать ЭБУ. Бывают случаи, когда программе не удается определить марку бортового контроллера, например, при имевшей место ранее «перепрошивке» ПО.

После того, как произошло установление связи между ЭБУ и диагностирующим средством, на экране отображается список, содержащий режимы диагностики. Выполняем вход в рабочее окно и получаем возможность просмотреть перечень параметров, а также выполнить регулировку их настроек. Данный момент помогает не только отыскать неисправность, но и улучшить настройку какой-либо системы. Для реализации данного действия потребуется войти в раздел, имеющий название «Параметры». Меню «Вид» позволяет произвести регулировку настроек функции «Blutooth» на случай применения беспроводного способа коммутации.

Для пользователя машины Лада Гранта доступно создание набора параметров, которые впоследствии можно извлечь из списка значений, заранее присутствующих в программе. К примеру, таким методом можно создать определенный набор, позволяющий проверить холостой ход мотора, а затем сохранить данные и применять в последующем неограниченное число раз.

По завершении диагностического процесса возвращаемся в программное меню по выбору ЭБУ и деактивируем зажигание.

Каковы преимущества у автосканера?

«Сканматик-2» закономерно оценен многими диагностами профессионального уровня. Испробовав данный комплект единожды, владельцы были весьма поражены его функционалом, позволяющим диагностировать ЭБУ не только у представителей семейства отечественных авто, как на примере, Лада Гранта, но и у некоторых иномарок.

Колодкой «OBD-2» стабильно подается питание на выводы адаптера. В экстренных моментах возможно запитать «Сканматик-2» от салонного прикуривателя.

Этот прибор отмечен как весьма удобный для самостоятельного сканирования. В нем также присутствует защитная функция, нивелирующая скачки бортового напряжения. К примеру, если запитать систему от розетки прикуривателя в момент, когда она в данном действии не нуждается, то никаких эксцессов не проявится.

Любого типа устройство обладает своими положительными и отрицательными аспектами. Угонщики сегодня научились использовать почти весь спектр такой детали, как диагностический разъем в своих недружественных целях. В большинстве ситуаций данную колодку преступники применяют чтобы отключить действие штатного иммобилайзера.

При потребности обезопасить себя и автомобиль Лада Гранта рекомендуем прибегнуть к распространенному решению, связанному с заменой колодки оригинального исполнения на «перепинованный» вариант, имеющий иную схему расположения контактной группы, где находится нужный элемент, вы теперь знаете. Переходник включает «папу» (разъем-обманку) и «маму» (т. е. стандартную колодку), которая подразумевает предварительный съем.

Гранту легко диагностировать – разъем ничем не закрыт, доступен из салона. Для ВАЗ 2110, 2111, 2112 можно сделать простой переходник или купить готовый из Китая.

Сам разъем используем для подключения сканера и работы с ошибками либо для подсоединения бортового компьютера.

Инструкция по работе со сканером ЕЛМ327 и ход действий, если загорелся «чек» — здесь.

Полная таблица кодов ошибок на Гранте – по этой ссылке.

Как можно использовать диагностическую колодку

1

. Напрямую по назначению. Для диагностики автомобиля при помощи адаптера, который подключен к компьютеру или телефону, или к специальному диагностическому прибору.
2
. С целью побаловаться. Подключите адаптер и установите на телефон программу Torque, соединитесь с ней при помощи bluetooth-подключения, и можете смотреть данные в режиме он-лайн. А если у Вас телефон с GPS, то вы можете измерить разгон до 100 км/ч, время прохождения участка и прочее.
3
. Просмотр температуры двигателя. Так как в первых версиях автомобиля не было индикации температуры двигателя на панели приборов, то многие владельцы использовали диагностический разъём для подключения бортовых компьютеров, которые показывают многие параметры, в том числе и температуру двигателя. А так как большинство владельцев Гранты жалуются на низкую рабочую температуру двигателя, то бортовые компьютеры являются очень популярным решением данной проблемы. Самостоятельное диагностирование позволяет не только отыскать ошибки, присутствующие в памяти блока, но и сэкономить владельцу финансовые средства. Для реализации процесса можно применить обычный ноутбук, в памяти которого уже присутствует заранее приобретенная сканирующая программа. В течение 1-2 минут этот софт проверит систему автомобиля и выдаст результаты по всем параметрам мотора и прочих узлов, и обозначит где находится неисправность.

Источники

Диагностика и проверка электронной педали газа

Где находится диагностический разъем на ваз-2114
ВАЗ поставляет автомобили LADA GRANTA с электронной педалью газа (E-газ), чтобы соответствовать современным экологическим нормам.

Если у педали нарушилась работоспособности (пропала отзывчивость или повышенные обороты двигателя при переключении скорости на коробке передач), то перед тем как произвести демонтаж и проверку узла при помощи мультиметра, считайте ошибки через OBD2 разъем.

Типовые ошибки, связанные с педалью акселератора:

• Загорелся «Check Engine» на приборке (ошибка 0504);
• Ошибка «Низкий/Высокий уровень сигнала первого датчика педали акселератора.
