Процесс создания силовых установок Тойота имеет богатую историю. Стоит отметить двигатель 1SZ-FE, который очень сильно отличается от предыдущих агрегатов. Это произошло потому, что автомобильный концерн Тойота осуществил покупку большей части акций , которая в этот период осуществляла разработку двигателей с маркировкой K3-VE. Они стали основой для разработки линейки 1SZ-FE.

Чугун является материалом, из которого изготовлен блок первых силовых агрегатов. В них устанавливалось алюминиевое охлаждение тонких седел, которые обрабатывались лазером. Осуществление ремонтных работ невозможно, без использования специального оборудования высококвалифицированными мастерами. Однако не стоит забегать вперед, и стоит в первую очередь разобраться с процессом прогресса данных силовых установок

Особенности 1SZ-FE

Платстичная цепь Морзе является приводным элементом двигателя. 1SZ-FE является единственным агрегатом, в котором применено данное изделие. ( В настоящее время, вариаторные моторы также могут иметь в своем составе цепь Морзе)

Плюсы 1SZ-FE

• бесшумность работы;
• возможна передача огромного вращающего момента. Это возможно благодаря тому, что масляный насос и одинарный VVTi приводятся одной цепью. Проще говоря, система VVTi осуществляет регулировку времени, за которое взаимодействует двигатель и распределительный вал потребления. Это приводит к тому, что повышаятся эффективность автомобиля. Поэтому, значение вращающего момента, достилает высокого показателя. Данную техналогию разработали автомобильные инженеры компании Тойота в 1996 году.

Недостатки 1SZ-FE

1. Длинный размер цепи привело необходимости установки дополнительных ускоряющих блоков и башмака, в составе, которого числится гидравлический натяжитель. Это привело к тому, что расход масляной жидкости увеличился, и обслуживание силовой установки в целом, требует большего количества денежных затрат.
2. Существование вероятности изгиба клапанов, когда нятяжитель ослабляется или натягивается. Это может привести к тому, что придется заменить цепь газораспределительного механизма и осуществить капитальные ремонтные работы силовой установки.
3. Разработка масляного насоса осуществлена без применения поддона. Поэтому процесс запуска замедляется, поскольку необходимо время, что бы масло произвело полный оборот в системе.
4. Несмотря на то, что 1SZ-FE является лучшим двигателем, который разработали конструкторы «Тойота», он также имеет существенный недостаток. Работа клапанов осуществляется с помощью толкателей, поэтому регулировать клапаны бесполезно.

TOYOTA YARIS 1SZ-FE прогорел клапан

Недостатки, поломки и проблемы Тойота 1SZ-FE

Данный двигатель крайне чувствителен к качеству и особенно к срокам замены масла

Бывает перескок цепи и встреча клапанов с поршнями из-за клина гидронатяжителя

В сильный мороз и наоборот жару возможен подсос воздуха во впускной коллектор

Из-за конструкции насоса масло долго разносится по системе после старта мотора

Весьма сложно отрегулировать клапана, так как нужно менять весь приводной стакан

•

Связаться с администратором сайта Вы можете по электронной почте: [email protected]

Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.

Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.

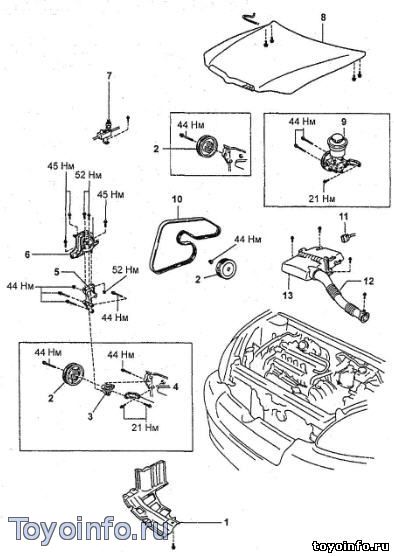

Снятие и установка цепи привода ГРМ 1SZ-FE

, 1 — нижняя защита двигателя, 2 — шкив, 3 * кронштейн промежуточного ролика, 4 — стойка кронштейна, 5 — кронштейн правой опоры двигателя, 6 — амортизатор опоры двигателя, 7 — трубка кондиционера, 8 — капот, 9 — насос гидроусилителя рулевого управления, 10 — ремень привода навесных агрегатов, 11 — разъем датчика массового расхода воздуха, 12 — впускной шланг воздушного фильтра, 13 — корпус воздушного фильтра.

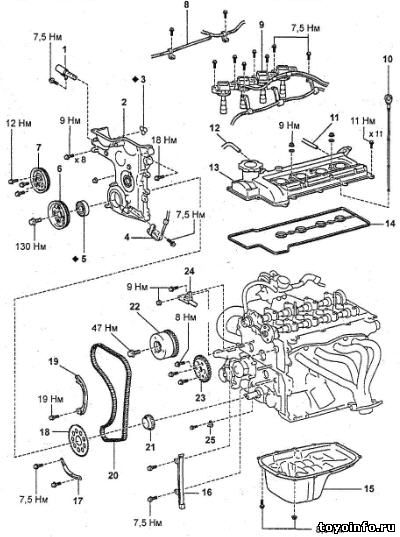

Снятие и установка цепи привода ГРМ 1SZ-FE

(продолжение). 1 — клапан системы WT, 2 — крышка цепи привода ГРМ, 3,14 — прокладка, 4 — датчик положения коленчатого вала, 5 — передний сальник коленчатого вала, 6 — шкив коленчатого вала, 7 — шкив насоса охлаждающей жидкости, 8 — жгут проводов двигателя, 9 — катушки зажигания, 10 — масляный щуп, 11, 12 — шланг системы принудительной вентиляции картера, 13 — крышка головки блока цилиндров, 15 — масляный поддон, 16 — успокоитель цепи привода ГРМ, 17 — успокоитель №2 цепи привода ГРМ, 18 — ротор датчика положения коленчатого вала, 19 — направляющая натяжителя цепи привода ГРМ, 20 — цепь привода ГРМ, 21 — звездочка коленчатого вала, 22 — звездочка системы WT, 23 — звездочка распределительного вала, 24 — натяжитель цепи привода ГРМ, 25 — масляная форсунка.

Цепь привода ГРМ 1SZ-FE Снятие

1. Слейте моторное масло

2. Снимите правое переднее колесо.

3. Снимите нижнюю защиту двигателя.

4. Снимите ремни привода навесных агрегатов

Технические характеристики 1SZ-FE

Варианты тюнинга 2SZ FE

Атмосферный тюнинг данной силовой установки большого прироста не даст, однако, можно установить на этот двигатель спортивные распредвалы, доработать впуск и выпуск, увеличить степень сжатия и сделать чип-тюнинг. Все вышеперечисленное даст прибавку в 10-20 лошадиных сил.

Более разумным будет установить турбокит от компании HKS. Он включает в себя небольшую турбину GARRET, измененный выпускной коллектор, интеркулер, абсолютно другой блок управления двигателем, множество пайпов и шлангов для охлаждения турбины, а также подвода масла к ней. Цена данного удовольствия небольшая: на вторичном рынке можно найти такой кит приблизительно за 30-35 тысяч рублей. Установка кита на автомобиль не доставит неудобств, единственное, нужно будет понизить степень сжатия путем установки толстой прокладки ГБЦ и доработанных поршней. На выходе мотор будет выдавать порядка 150-180 лошадиных сил, в зависимости от давления наддува.

Такой тюнинг приведет к значительному сокращению ресурса силовой установки.

Турбокит установленный на двигателе 2SZ-FE

Отзывы

1. 200 000 км – такой пробег я проехал на автомобиле, с силовой установкой 1SZ-FE под капотом. Приводная цепь не шумит, расход масла не увеличивается.
2. Показатель на одометре достиг цифры в 260 000. Автотранспортное средство двигается бодро, расход смазочных материалов не превышает норму, цепь ГРМ не гремит. Планирую правильно эксплуатировать автомобиль и, тем самым, достигнуть продления сроков службы моторной установки.
3. Мой автомобиль обладает следующими показателями : моторная установка с маркировкой 1SZ-FE, выпущенная в 2001 году. Пробег составляет 267220 нм. Почти 40 000 км назад, производил замену цепи. Сразу после осуществления данной операции, шума вообще не было слышно. Со временем он немного проявляется, однако, до ремонта, двигатель работал намного громче.

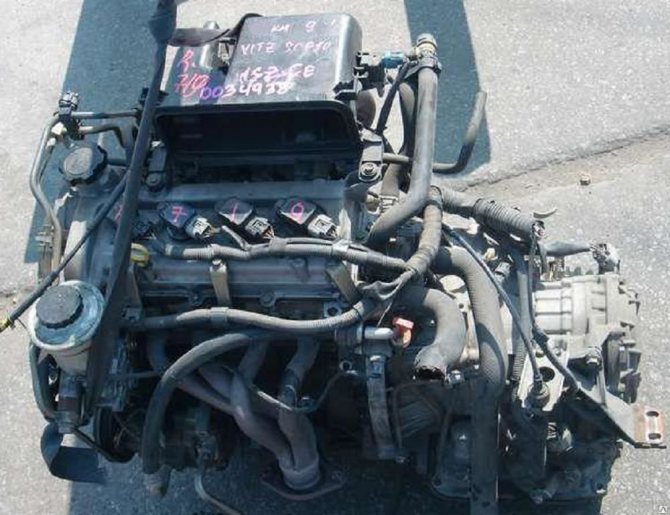

Предлагаем вашему вниманию прайс на контрактный двигатель(без пробега по РФ) 1SZ-FE

Прайс-Лист

Самый популярный мотор Toyota Vitz — 2NZ-FE

Этот двигатель входил в комплектацию как первого, так и второго поколения 2NZ-FE, а также в обновленные версии автомобилей – рестайлинг. Мотор зарекомендовал себя как надёжный и мощный агрегат с длительным эксплуатационным сроком. Новинкой 2NZ-FE стала уникальная система газораспределения — VVT-i, а также SFI, которая отвечает за точную и бесперебойную подачу топлива в ДВС.
Блок-цилиндров выполнен из алюминия, после серьёзной поломки практически не поддаётся ремонту. Толщина стенок между цилиндрами составляет всего 8 мм, поэтому блок невозможно расточить, соответственно, произвести капитальный ремонт. Производители мотора слишком старались сделан уклон в сторону мощностных и скоростных характеристик, что привело к снижению эксплуатационного срока 2NZ-FE, но незначительно.

Toyota Vitz двигатель 2NZ-FE

Некоторые особенности мотора 2NZ-FE:

• В качестве впускного коллектора применяется пластиковая конструкция, которая упрощает ход мотора.
• Для ГРМ применяется металлическая цепь, а не ремень. С одной стороны, более продолжительный срок эксплуатации, с другой, погнутые клапана при разрыве. Для качественной смазки цепи установлена отдельная масляная форсунка.
• Существенный плюс масляной системы – масло подаётся под давлением, из-за чего смазка достигает как в основные, так и в второстепенные силовые узлы.
• Система зажигания очень похожа на современные топливные системы дизельных автомобилей, где на каждый цилиндр установлен отдельный ТНВД. Только в этом моторе каждая свеча имеют свою катушку зажигания. Такая конструкция позволяет добиться высокой точности работы двигателя.

ТО для 2NZ-FE незначительное, и состоит из замены масла каждые 10000 км, замене воздушного фильтра при необходимости и диагностике системы зажигания и ходовой части автомобиля. В остальном, производитель рекомендует решать проблемы по мере их поступления.

Диагностика неисправности

Все приведённые выше симптомы лишь косвенные улики. Чтобы подтвердить диагноз, проводят последовательную диагностику по инструкции.

1. Запустить двигатель автомобиля. Визуально осмотреть, нет ли дыма из щелей между головкой и блоком цилиндров. Одновременно послушать, не доносятся ли из этого места шипящие, свистящие или звенящие звуки.
2. Осмотреть маслозаливную горловину на следы эмульсии (рыжеватые пузыри), а поверхности радиатора и расширительного бачка охлаждения — на маслянистые отложения.
3. Проверить, не идёт ли белый дым из глушителя. При его наличии велика вероятность прогара уплотнителя, особенно если дым имеет приторный, со сладковатым запахом. Параллельно с этим нужно измерить уровень антифриза в радиаторе — в случае такой неисправности, он падает.
4. Открутить крышку радиатора или бачка. Проверить, не бурлит ли антифриз. Для этого надеть на горловину воздушный шарик (презерватив). Хорошо, плотно закрепить его скотчем, чтобы не пропускал воздух. Запустить мотор, дать ему поработать 3-4 минуты на средних и высоких оборотах. Если шарик наполнится выхлопными газами — прокладка точно пробита. Можно определить даже насколько — по интенсивности наполнения.
5. Запустить ДВС. Конец сапуна расширительного бачка (имеется на грузовых машинах и некоторых легковых) опустить в 0,5-литровую бутылку с водой. Пузыри воздуха, выходящие из трубки — укажут на прогар уплотнителя ГБЦ.

Мотористы также замеряют компрессию силового агрегата. Когда пробивает уплотнительную манжету, горючая смесь одного цилиндра может смешаться с отработанными газами другого. Двигатель в таком случае обычно стреляет, но точно определить это можно замером величины давления. Если он покажет существенную разницу, можно не сомневаться.
