Искрогаситель на дымоход — ключевой элемент отопительной системы, который предотвращает возгорания от искр, выбрасываемых из трубы. В статье рассмотрим конструкцию и принцип работы искрогасителей, их виды и особенности, а также предложим пошаговую инструкцию по самостоятельному изготовлению и установке искрогасителя на трубу бани. Эти знания помогут повысить безопасность и продлить срок службы дымохода, что особенно важно для владельцев бань и дач.

Что такое искрогаситель?

Это устройство устанавливается на верхней части дымовой трубы и предназначено для улавливания искр, которые могут вылетать вместе с дымом. Кроме того, оно защищает дымоход от попадания крупных предметов внутрь.

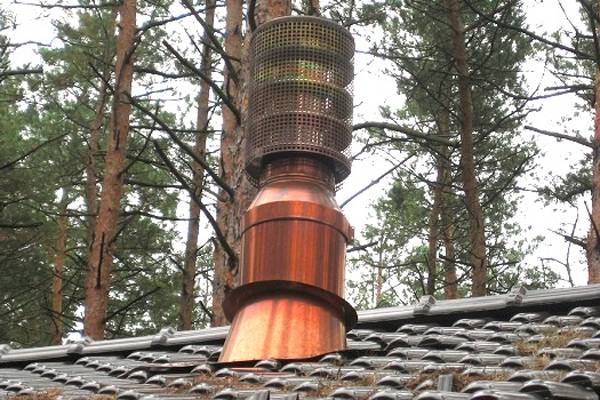

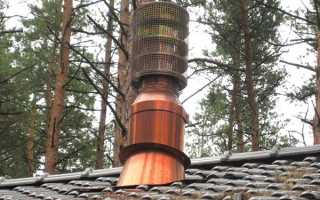

Искрогаситель для дымохода

К основным требованиям к искрогасителю относятся:

1. предотвращение вылета несгоревших раскаленных частиц топлива;
2. сохранение нормальной тяги в дымовой трубе.

Искрогаситель следует предусмотреть на этапе проектирования дымохода, и его установка рекомендуется как для деревянных, так и для кирпичных зданий.

Искры могут попасть на крышу, выполненную из не огнестойких материалов, на деревянные стропила и на участки, представляющие пожарную опасность в окрестностях здания. Риск вылета несгоревших частиц особенно высок при использовании топлива низкого качества.

Пожарные службы настоятельно рекомендуют устанавливать искрогаситель на дымоходы бань и саун. Это связано с повышенной опасностью таких конструкций, где наблюдается сильная тяга дымовых потоков с очень высокой температурой.

Эксперты в области отопления и строительства бань подчеркивают важность установки искрогасителя на дымоход. Этот элемент не только предотвращает выброс искр и угольков, но и значительно снижает риск возникновения пожара. Существует несколько видов искрогасителей, включая сетчатые и решетчатые конструкции, которые могут быть изготовлены из нержавеющей стали или оцинкованного металла.

При самостоятельном изготовлении искрогасителя важно учитывать размеры дымохода и материал, из которого он выполнен. Установка должна быть выполнена с учетом угла наклона и высоты трубы, чтобы обеспечить эффективное удаление дыма и предотвратить обратную тягу. Эксперты рекомендуют тщательно проверять крепления и герметичность соединений, чтобы избежать проблем в будущем. Правильная установка искрогасителя не только повысит безопасность, но и улучшит эффективность работы печи.

Зачем нужен искрогаситель на дымоход | Форнакс.

Принцип его работы

Используемое в банных печах твердое топливо может отличаться по качеству. Часто его сгорание сопровождается образованием множества искр – раскаленных частиц, которые, поднимаясь с горячими газами, устремляются вверх по дымоходу.

Многие из нас могли наблюдать, как из дымящей трубы время от времени вылетают красные искры, особенно это заметно в сумерках или в темноте. Иногда искры вырываются целыми «снопами». Это зрелище, безусловно, привлекает внимание, но в то же время оно несет в себе серьезную опасность.

Несгоревшие раскаленные частицы могут упасть на крышу или деревянные элементы кровельной конструкции. Ветер может унести их на значительное расстояние, и самые крупные из них способны вызвать возгорание сухих листьев, хвои, травы или сена, находящихся рядом со строениями или деревьями. Поэтому, если вы заметили подобное явление, необходимо немедленно принять меры.

Чтобы погасить искры, нужно обеспечить их контакт с поверхностями или деталями, обладающими высокой теплопроводностью. Раскаленные частицы теряют свою теплоту, «тухнут» и перестают представлять опасность.

Многие конструкции банных печей уже имеют встроенную функцию предварительного гашения искр.

В конструкции многих печей предусмотрена функция предварительного искрогашения

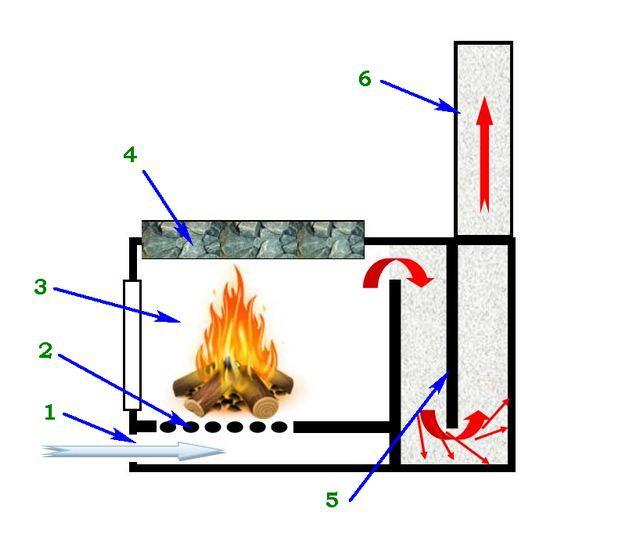

Воздух (широкая голубая стрелка) поступает в печь через поддувальную дверцу (поз. 1), проходит через колосниковую решетку (поз. 2) в топочную камеру (поз. 3), что обеспечивает горение топлива и нагрев каменки (поз. 4). Затем горячие продукты сгорания (широкие красные стрелки) не попадают сразу в дымоход (поз. 6), а проходят через специальный «лабиринт», созданный перемычками (поз. 5). Здесь происходит активная отдача тепла, а также, благодаря резкому изменению направления потока, несгоревшие частицы (тонкие красные стрелки) под действием центробежных сил отделяются от общего потока газов, сталкиваются со стенками камер, и значительная их часть гасится именно здесь.

Тем не менее, сама печь остается раскаленной, и полностью устранить все искры часто не удается. Поскольку выбросы несгоревших частиц наиболее вероятны в прямых дымоходах, для борьбы с этим явлением добавляют горизонтальные участки. Принцип остается тем же – изменение направления потока и контакт искр со стенками трубы.

Колено на дымоходе также помогает снизить количество искр.

Однако не стоит самостоятельно экспериментировать с этим. Дымоход требует тщательных расчетов, и «перенасыщать» его изломанными участками нельзя – это негативно скажется на уровне тяги, что может привести к другим опасностям.

Чтобы достичь необходимого «баланса», на оголовок трубы устанавливают специальное устройство, называемое искрогасителем. Здесь могут применяться два принципа для снижения теплового потенциала раскаленных частиц до безопасного уровня:

• Как уже упоминалось, резкие изменения направления потока продуктов сгорания.
• Создание искусственных преград (сетка, решетка и т.п.), которые не мешают выходу дыма, но обеспечивают высокую вероятность контакта несгоревших частиц с металлическими элементами конструкции, обладающими высокой теплопроводностью.

Во многих конструкциях искрогасителей используются оба этих принципа в сочетании.

Важно отметить, что независимо от наличия искрогасителя на оголовке трубы, сама труба должна быть правильно установлена на скате крыши. Существуют определенные нормативы, которые схематично представлены на рисунке:

Правильное расположение дымоходной трубы на крыше

Расстояние от конька крыши до дымоходной трубы, L, мм Расположение оголовка трубы

L1 — до 1500 мм	Высота над уровнем конька, h – не менее 500 мм. Это правило также применимо для плоских крыш.
L2 = 1500 ÷ 3000 мм	Оголовок находится на уровне конька крыши.
L3 — более 3000 мм	Оголовок располагается на линии, под углом α = 10° от уровня горизонта, проведенной через верхнюю точку конька.

Вид искрогасителя	Описание	Преимущества	Недостатки	Материалы для изготовления
Сетка-искрогаситель	Металлическая сетка с мелкими ячейками, устанавливаемая на верхнюю часть дымохода.	Простота изготовления и установки, низкая стоимость.	Требует регулярной очистки от сажи, может снижать тягу при засорении.	Металлическая сетка (нержавеющая сталь, оцинкованная сталь), проволока для крепления.
Дефлектор-искрогаситель	Конструкция, изменяющая направление потока дыма, задерживая искры внутри.	Эффективно гасит искры, улучшает тягу (при правильной конструкции).	Более сложен в изготовлении, может быть дороже.	Металлические листы (нержавеющая сталь, оцинкованная сталь), крепежные элементы.
Колпак-искрогаситель	Колпак с внутренней сеткой или лабиринтом, устанавливаемый на оголовок дымохода.	Эстетичный внешний вид, хорошая защита от осадков и птиц, эффективное искрогашение.	Наиболее сложен в изготовлении, может быть дорогим.	Металлические листы (нержавеющая сталь, оцинкованная сталь), сетка, крепежные элементы.
Комбинированный искрогаситель	Сочетание нескольких элементов (например, сетка внутри дефлектора).	Высокая эффективность искрогашения, улучшенная защита.	Наиболее сложен в изготовлении и установке.	Металлические листы, сетка, крепежные элементы.

Интересные факты

Вот несколько интересных фактов о искрогасителях на дымоходах, особенно в контексте бань:

1. Функция искрогасителя: Искрогаситель не только предотвращает выброс искр и углей в атмосферу, что снижает риск возникновения пожаров, но и улучшает тягу в дымоходе. Это достигается за счет создания дополнительного сопротивления, которое помогает удерживать дым и тепло внутри трубы.

2. Разнообразие конструкций: Существует несколько видов искрогасителей, включая сетчатые, решетчатые и конструктивные модели с использованием специальных фильтров. Каждый из них имеет свои преимущества: например, сетчатые модели легко очищаются, а решетчатые могут быть более эффективными в удерживании крупных частиц.

3. Самодельные искрогасители: Изготовление искрогасителя своими руками может быть не только экономически выгодным, но и увлекательным процессом. Для этого можно использовать такие материалы, как металлическая сетка, стальные трубы и уголки. Главное — правильно рассчитать размеры и обеспечить надежное крепление, чтобы искрогаситель эффективно выполнял свою функцию и служил долго.

Достоинства и недостатки

Преимущества искрогасителей:

• высокая степень защиты от различных нежелательных факторов;
• легкость в установке;
• наличие готовых моделей, подходящих для дымоходов любых размеров и форм;
• возможность самостоятельного изготовления устройства;
• долговечность, практичность и простота в обслуживании.

Недостатки:

• не всегда можно найти готовый искрогаситель, который идеально подойдет к существующей трубе;
• требуется регулярный уход и исправление возможных перекосов, вызванных воздействием ветра;
• установка может быть сложной — необходимо подниматься на крышу, что может быть опасно и не всем доступно.

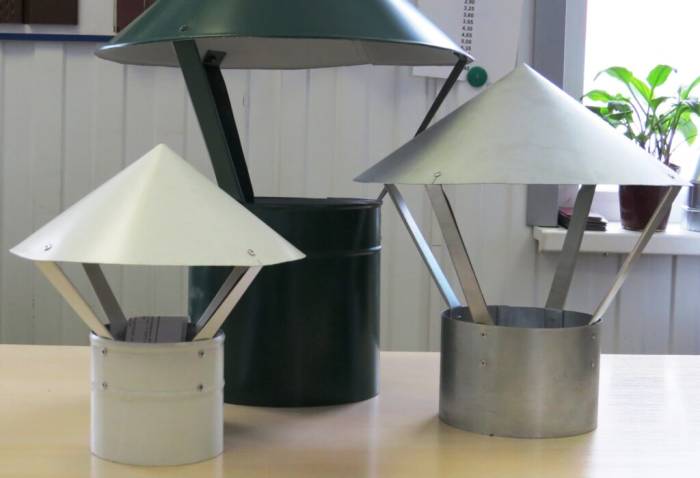

У искрогасителей имеются свои плюсы и минусы

Существует мнение, что искрогасители могут снижать тягу и приводить к увеличению расхода топлива при обогреве бани. Однако это утверждение не имеет подтверждения ни в теории, ни в практике. Тем не менее, такая точка зрения время от времени появляется в различных источниках. Важно помнить: установка простого искрогасителя не должна влиять на качество тяги (при условии, что монтаж выполнен правильно), а использование дефлектора даже способствует ее усилению.

Использование дефлектора способствует усилению тяги

Несмотря на некоторые недостатки, установка искрогасителей считается наиболее эффективным способом решения проблем, связанных с пожарной безопасностью дымоходов.

Причины появления искр в дымовом канале

Сжигание топлива всегда связано с выделением тепловой энергии и образованием продуктов горения. В этих продуктах, помимо газов и летучих веществ, могут находиться мелкие частицы топлива, которые уносятся потоком и продолжают гореть с различной интенсивностью. Активное образование искр может быть вызвано несколькими факторами:

1. Дымоход прямоточного типа с коротким вертикальным участком. Чем длиннее дымовые каналы и чем более извилистым будет их путь, тем выше вероятность того, что искры погаснут еще в начале дымового хода.
2. Чрезмерная тяга, которая приводит к интенсивному горению и высокой скорости выходящего потока. Это может способствовать отрыву мелких частиц горящего топлива и их выбросу в атмосферу.
3. Использование топлива, которое склонно к образованию искр. Обычно это хорошо высушенные дрова хвойных деревьев, особенно ели. Искрообразование усиливается при плотной укладке дров в печи: когда нижние поленья сгорают, верхние падают, выбрасывая множество искр. Те, кто помнит большие пионерские костры, подтвердят это.

Важно отметить, что помимо первичного искрообразования, о котором говорилось выше, существует также вторичное, когда загораются сажевые отложения в дымовом канале. Эти отложения представляют собой не меньшую угрозу для окружающих строений. Поэтому регулярная очистка дымового канала от сажи требует особого внимания.

В целом, борьба с сажей, использование топлива, не склонного к образованию искр, и точная регулировка тяги печи могут существенно снизить риск искрообразования. Однако исправить короткий прямоточный дымоход невозможно, и в таких случаях установка искрогасителя на трубу бани становится необходимым элементом.

Искрогаситель на дымоходе спасёт вашу жизнь и имущество.

Выбор оптимальной модели и материалов

На начальном этапе необходимо определить, какая модель будет наиболее подходящей. Это решение напрямую влияет на предполагаемые затраты на материалы, требуемые инструменты и время, которое потребуется для выполнения работы.

Например, если вам нужно создать искрогаситель с функцией дефлектора, следует выполнить следующие шаги:

• Измерить диаметр – то есть, снять размеры с внутренней стороны дымохода;
• Подготовить металлические листы из стали;
• Закупить металлическую сетку с ячейками нужного размера;
• Составить список необходимых материалов;
• Приобрести металлический хомут нужного диаметра и крепежные элементы.

Если у вас есть прокатный станок, вы сможете изготовить изделие, которое будет практически не отличаться от заводского.

Если такой возможности нет, не стоит расстраиваться, так как все необходимые работы можно выполнить с помощью молотка. В случае отсутствия заклепочника, можно использовать сварочный аппарат. Главное – не прожигать лишние отверстия в местах соединения стыков.

Также следует обратить внимание на материал, который будет использоваться в процессе работы. Наилучшим вариантом считается нержавеющая сталь.

Важно, чтобы толщина листа не превышала 5 мм, так как работать с более толстыми материалами будет значительно сложнее.

Виды

Обсуждаемые устройства классифицируются по категориям в зависимости от их конструкции и принципа работы. Простые модели можно изготовить самостоятельно в домашних условиях, тогда как более сложные искрогасители лучше приобретать в готовом виде. В настоящее время выделяют три основных типа:

1. кожухи;
2. дефлекторы;
3. жидкостные.

Независимо от типа и механизма действия, все искрогасители должны обеспечивать нормальную тягу в системе. Важно, чтобы продукты сгорания топлива свободно проходили через дымоход. Кроме того, устройство должно эффективно защищать от искр, которые могут попасть в трубы.

В зависимости от размеров дымоходов, варьируются и размеры этих защитных устройств. Обычно этот параметр колеблется в пределах от 80 до 550 мм. Диаметр верхних крышек (козырьков) определяется диаметром соединительных труб. Также существуют специальные таблицы, которые показывают эту зависимость.

Цилиндры, сетки, колпаки

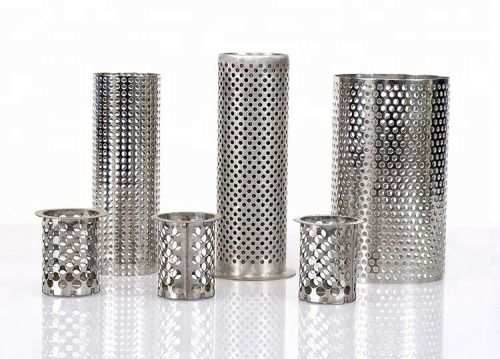

Цилиндры с перфорацией для дымоходов

Одними из самых простых устройств, которые можно изготовить самостоятельно, являются цилиндры с перфорацией, сетки (решетки) и сетчатые колпаки с защитной крышкой в виде зонтика. В первом варианте на дымоход устанавливается отрезок трубы из нержавеющей стали, в котором проделаны круглые или щелевидные отверстия; оптимальный диаметр составляет 3–5 мм. Основная задача — правильно рассчитать количество отверстий, чтобы не ухудшить тягу (в заводских изделиях прорези располагаются в разбежку или вертикальными рядами с расстоянием между ними около 10–12 мм, а шаг прорезей составляет 5–8 мм). Внутри цилиндра устанавливаются упоры, которые будут поддерживать его на ободе дымохода, а сверху монтируется защитная заглушка от дождя. Вместо трубы для создания такого искрогасителя можно использовать свернутую в цилиндр стальную сетку.

Срок службы искрогасителя напрямую зависит от марки и качества стали, использованной в его производстве, а именно — от ее коррозионной стойкости и жаропрочности. Толщина листа должна составлять от 0,5 мм (более толстый лист будет более надежным).

Искрогасители в виде металлической сетки или решетки, закрепленной хомутом на конце трубы и просто перекрывающей ее отверстие, имеют несколько недостатков. Во-первых, они не отличаются высокой эффективностью. Сила потока у устья дымохода достаточно велика, а площадь поверхности, улавливающей искры, мала (она равна сечению трубы), при этом ячейки сетки не должны быть слишком мелкими, чтобы не нарушать тягу. В таких условиях существует высокая вероятность, что горящие частицы смогут легко прорываться через преграду. Во-вторых, остается нерешенной проблема защиты от осадков.

Улучшенная версия подобной конструкции — колпаки из мелкоячеистой сетки с увеличенной площадью рабочей поверхности, высотой от 150 до 350 мм, имеющие сферическую или цилиндрическую форму. Их венчает округлая покатая или конусообразная крышка, а основанием обычно служит патрубок-стакан, который вставляется внутрь трубы или надевается на нее. Крепление элементов осуществляется с помощью металлических пластин и заклепок. Производители стальных дымоходов и многие частные мастерские предлагают такие оголовки-искрогасители для одностенных и двустенных систем: изделия изготавливаются из нержавеющей стали толщиной от 0,5 до 1,0 мм и стоят примерно от 500 до 1500 рублей, в зависимости от диаметра.

Серьезным недостатком сетчатых искрогасителей является то, что они быстро забиваются сажей и требуют регулярной очистки. Поэтому конструкции должны быть легкосъемными. Однако для мытья и замены (в случае прогорания) необходимо снимать как перфорированные, так и решетчатые устройства, поэтому их крепление сваркой не рекомендуется. Главной проблемой остается труднодоступность искрогасителей для обслуживания.

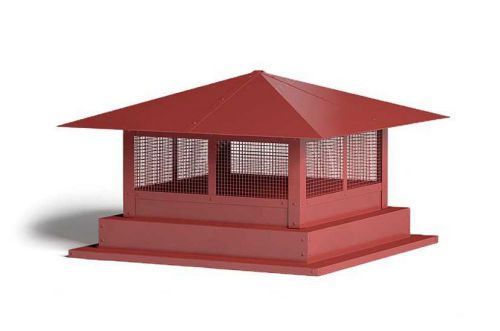

Дымники

На кирпичных дымоходах для установки колпаков с основанием-стаканом необходимо применять переходники. Чаще всего на них монтируют специальные дымники-искрогасители, соответствующие по сечению. В самом простом варианте такие конструкции состоят из вертикальных стоек, между которыми располагается сетка или сварная решетка (из 5-миллиметрового прутка), а также плоская или двускатная крыша. Однако нередко такие «надстройки» (их также называют флюгарками) украшаются шатровыми или многоярусными крышами, художественной ковкой и становятся стильным завершающим элементом дымохода. Множество предприятий и мастерских предлагает изготовление дымников любого размера, цвета и дизайна на заказ. В качестве материалов могут использоваться нержавеющая сталь, оцинкованная сталь, медь, алюминий; отделка может быть выполнена с помощью полимерного покрытия (полиэстер, высокопрочный пурал) или порошковых красок в палитре RAL; стоимость начинается от 2000 рублей.

Если для топки печи или камина использовать влажную или смолистую древесину, все элементы дымоходной системы, включая оголовки, быстро покроются толстым слоем копоти, что затруднит отвод дыма.

Кожухи

Данная категория устройств является наиболее простой, что позволяет изготовить такие искрогасители самостоятельно с минимальными затратами как времени, так и денег. Понять основные конструктивные особенности можно, опираясь на название этой группы. Обычно в качестве материала используется нержавеющая сталь. Создать простую заглушку для дымоходной трубы с просверленными отверстиями не составит труда.

Ключевым аспектом является правильный выбор диаметра этих отверстий. Важно, чтобы несгоревшие частицы не могли выйти из дымохода, при этом тяга не должна ухудшаться. При выборе кожуха и его установке необходимо учитывать, что размеры устройства должны быть немного больше, чем размеры трубы.

Важно, чтобы искрогаситель можно было легко снять и установить обратно при необходимости. В качестве альтернативы заглушке можно использовать сетку, свернутую в форме цилиндра, или перфорированную трубу, которая сверху оснащена защитной крышкой, напоминающей купол.

Дефлекторы

Основная функция таких оголовков заключается в улучшении тяги в дымоходе и защите его от попадания атмосферных осадков и мусора. Эти устройства сконструированы таким образом, что дымовые газы резко меняют направление, разделяясь на восходящие и нисходящие потоки. В результате этого процесса давление снижается, а скорость вытяжки увеличивается. Такие условия также способствуют гашению искр, так как твердые частицы контактируют с металлическими поверхностями при прохождении через дефлектор.

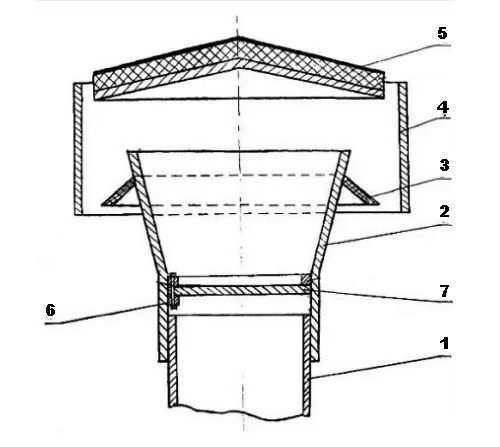

Конструкция дефлектора-искрогасителя

Все вышесказанное относится к закрытым конструкциям, основанным на модели ЦАГИ. Обычно они представляют собой оголовки высотой от 300 до 600 мм, с патрубком и одним или двумя коническими диффузорами, заключенными в корпус-обечайку. Стандартные дефлекторы стоят от 600 до 2500 рублей, однако, если у вас есть навыки работы с металлом, вы можете воспользоваться подробным руководством и изготовить такой прибор самостоятельно.

Важно отметить, что устройства, предназначенные для установки на крышах из горючих материалов, должны дополнительно иметь сетчатую вставку. Это снижает их эффективность как усилителей тяги и требует регулярной очистки сетки от загрязнений. Еще одним защитным элементом может стать юбка, прикрепленная под корпусом на патрубке. Этот элемент, имеющий диаметр на 5–7 мм больше обечайки, изготавливается из стального листа, на котором прокатываются радиальные ребра жесткости, а внешний край слегка загибается вверх. Таким образом, получается поддон для сбора искр, которые могли проскочить через дефлектор, предотвращая их падение на крышу. Кроме того, юбка создает дополнительное препятствие для дымового потока, заставляя его изменять траекторию. Для стока воды в юбке делают небольшие отверстия.

Что касается открытых конструкций (колпаки Григоровича, тарельчатые, флюгерные и т. д.), которые выпускают дымовые газы через незакрытые проемы, то такие дефлекторы не могут служить искрогасителями. В этом случае может потребоваться установка сетчатых или перфорированных экранов, что не всегда возможно и целесообразно.

В отличие от обычных искрогасителей, при установке дефлекторов необходимо учитывать направление, силу и характер преобладающих ветров в данной местности, наличие аэродинамической тени от деревьев и близлежащих зданий, а также другие факторы.

Гидрофильтры

В отличие от более простых моделей, этот тип устройства чаще всего применяется для мангалов и защищает дымоходы от возгораний. Водяной искрогаситель имеет довольно сложную конструкцию, которая включает в себя следующие компоненты:

• дымовой колпак;
• основной корпус;
• система вентиляции;
• металлическая сетка;
• жироулавливающие фильтры;
• водяной распылитель;
• клапан для воды;
• датчик давления;
• разделитель для воды и дыма;
• система отвода загрязненной воды.

Эти устройства устанавливаются как на круглые, так и на квадратные дымоходы.

Обязательным требованием является подключение к электросети, а также к водопроводу и канализации для отведения использованной воды. Гидравлические модели эффективно устраняют искры и одновременно избавляют от копоти.

Техническое обслуживание систем искроулавливания

Как и любой другой простой механизм, искрогаситель требует регулярного обслуживания, которое включает в себя следующие этапы:

1. Проверка целостности конструкции. Не реже одного раза в год.
2. Очистка основных элементов и узлов от сажевых и других отложений. Два раза в год.
3. Внеплановая проверка и очистка. Например, в районах с большим количеством тополя обыкновенного пух этого дерева может забивать сетку искрогасителя, превращая ее в плотное волокно. Это не только ухудшает тягу, но и создает риск возгорания. Такие работы следует проводить по мере необходимости, конкретные сроки не установлены.

Важно отметить, что обслуживание и ремонт искрогасителей относятся к высотным работам, поэтому их выполнение должно строго соответствовать правилам и требованиям безопасности.

Системы из черного металла под воздействием различных температурных нагрузок и образованием конденсата подвержены повышенному коррозионному воздействию. Это требует более тщательного обслуживания по сравнению с системами, изготовленными из нержавеющей стали.

Зачем нужен искрогаситель на дымоход | Форнакс.

Почему дымит

Если при первом использовании печь в бане начинает дымить, это может быть связано с неправильной установкой конструкции. Рекомендуем обратиться к профессионалу, так как самостоятельно выявить и устранить проблему будет довольно сложно.

Кроме того, существуют и другие причины, по которым печь в бане может дымить. Вот некоторые из них:

1. Одной из основных причин может быть влияние сильного ветра на выход дыма из дымохода. Это часто происходит, если труба расположена ниже конька крыши. Для решения этой проблемы можно увеличить высоту трубы или установить защитный колпак.
2. Повреждения крыши также могут быть причиной задымления печи в бане. Если в чердачном газоходе скапливается влага из-за поврежденных участков кровли, это может привести к проблемам. Устранить эту проблему можно только путем ремонта поврежденных участков.
3. Железная печь в бане чаще всего дымит из-за загрязненного дымохода или наличия посторонних предметов. Обнаружить эту проблему несложно, так как плохая тяга в печи является явным признаком. Например, в дымоходах часто гнездятся птицы, а также в открытые трубы может попадать мусор и ветки с деревьев. Решить эту проблему можно, просто прочистив дымоход от сажи, копоти и посторонних предметов. Для этого лучше использовать специальную гибкую щетку с нейлоновым ворсом.
4. Еще одной причиной задымления может быть слишком большое поддувало, через которое поступает холодный воздух. Этот воздух нагревается и выталкивает дым наружу.

Если печь в бане дымит, что делать? Это серьезная проблема, которую проще предотвратить, чем решать.

Важно! Крайне необходимо правильно спроектировать печь и дымоход, чтобы избежать задымления в будущем.

При проектировании дымохода многие забывают учитывать высоту конька, из-за чего труба оказывается ниже его уровня.

Проблемы возникают, когда над крышей образуются сильные воздушные потоки, мешающие нормальному выходу дыма из трубы.

Поэтому на этапе проектирования следует учитывать следующие моменты:

1. Если труба находится на расстоянии 1,5 метра от конька, ее высота должна превышать уровень крыши на 50 см.
2. Если труба расположена на расстоянии от 1,5 до 3 метров, ее высота может быть равной уровню конька.
3. Если дымоход находится на расстоянии более 3 метров, его высота должна быть не ниже угла в десять градусов от конька.

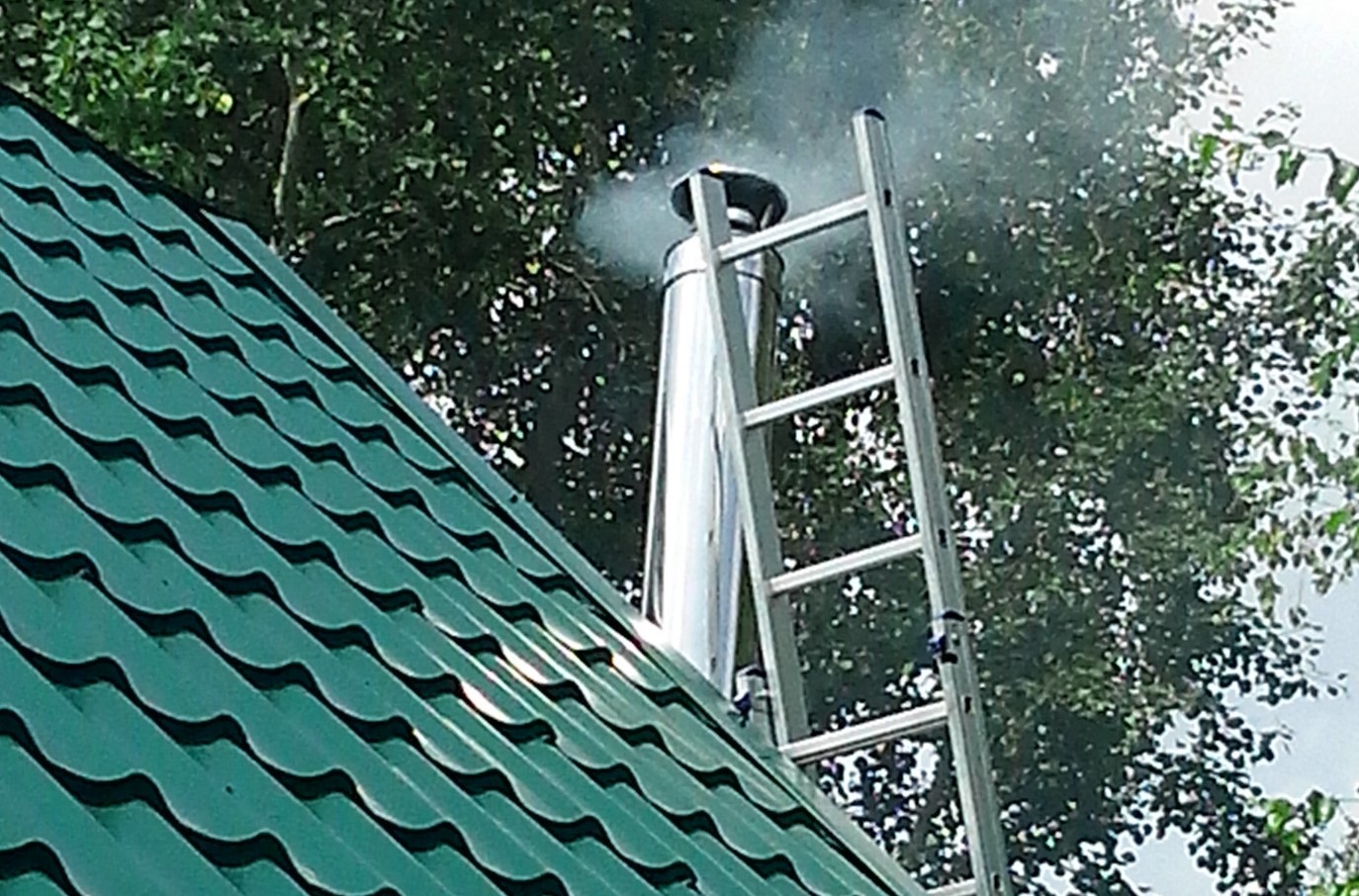

Искры из трубы

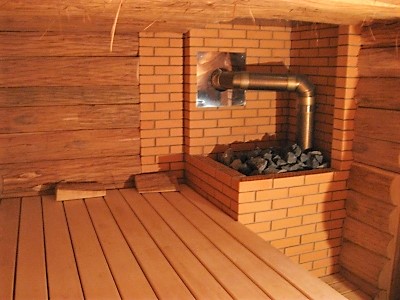

Печь является основным элементом бани, и от ее правильной установки зависит как качество, так и долговечность всего банного помещения. При монтаже печи важно учитывать безопасность всех внутренних и внешних перекрытий, а также обязательно установить искрогаситель на дымоход бани своими руками.

Следует отметить, что сборка этого элемента не представляет особой сложности, но имеет большое значение, так как искрогаситель может в критический момент защитить вашу баню от пожара.

Тем не менее, бывают ситуации, когда искрогаситель на дымоходе не выполняет своих функций, и искры продолжают беспокоить владельцев. Это серьезная и опасная проблема, которую не стоит откладывать.

Чаще всего такая ситуация возникает в прямоточных трубах с высокой тягой.

Для решения этой проблемы необходимо создать дымооборот, который поможет снизить скорость вывода дыма в трубу.

Кроме того, причина может заключаться в неплотно закрывающихся дверцах топки и поддувала, особенно если на них нет шибера.

Таким образом, через образовавшиеся щели поступает воздух, что приводит к разгоранию углей и образованию искр.

В результате может возникнуть необходимость в некоторой реконструкции печи. Также важно внимательно следить за процессом растопки, так как многие делают это неправильно.

Важно помнить, что чем меньше изгибов и поворотов в конструкции дымохода, тем ниже вероятность появления искр.

Причины чрезмерного нагрева дымоходной трубы

Довольно часто дымоходная труба нагревается до очень высоких температур.

Это создает серьезную опасность, так как вероятность возникновения пожара значительно возрастает!

Чтобы минимизировать этот риск, в первую очередь необходимо изолировать все горючие материалы, находящиеся рядом.

Затем следует выполнить укладку утеплителя вокруг дымоходной трубы.

Это крайне важно, поскольку отсутствие качественного теплоизоляционного слоя вокруг дымохода ставит под угрозу вашу жизнь и здоровье каждый день.

Причина, по которой сэндвич-труба в бане может перегреваться, скорее всего, связана с состоянием теплоизоляционного слоя. Возможно, он со временем утратил свои свойства и нуждается в замене на новый. Если же новая сэндвич-конструкция перегревается, это может быть связано с производственным браком. В таком случае необходимо разобрать конструкцию и заменить утеплитель.

Теперь давайте рассмотрим основные причины возникшей проблемы:

• Дымоход изготовлен из одностенной металлической трубы без теплоизоляции, что абсолютно недопустимо. Обязательно нужно заменить однослойные участки дымохода на сэндвич-трубы или дополнить их теплоизоляционным слоем;
• Возможны ошибки в проектировании сэндвич-трубы. Важно помнить, что такая конструкция должна быть установлена так, чтобы конденсат, образующийся внутри, не мог попасть на внешнюю поверхность дымохода.

Как улучшить тягу через дымоход

Внимание! Задымление в бане может привести к отравлению угарным газом, что представляет серьезную угрозу для здоровья человека.

Ключевым показателем эффективности работы печи в бане является тяга дымохода.

Именно благодаря тяге обеспечивается поступление необходимого количества кислорода для поддержания огня, а также своевременный вывод продуктов горения наружу.

Если в бане наблюдается задымление, а процесс сгорания топлива ослаблен, это явные признаки снижения тяги.

Если ваша дымоходная система была установлена специалистами «под ключ», перед первой топкой обязательно проверьте тягу. Это можно сделать следующим образом:

• Поднесите к печи лист бумаги и наблюдайте: если он наклонился в сторону печи, значит, все в порядке;
• Зажгите спичку перед печью и сразу же погасите ее. Если дым направился в дымоход, значит, тяга в норме.

Основной причиной плохой тяги чаще всего является так называемая холодная пробка – участок холодного воздуха в трубе. Решить эту проблему можно с помощью обычной горящей газеты. Кроме того, утепление дымоходной трубы в чердачном пространстве также поможет справиться с этой ситуацией.

К другим распространенным причинам ухудшения тяги относятся:

1. Недостаточная высота трубы. У короткого дымохода разница давления на входе и выходе минимальна. Оптимально размещать дымоходную трубу ближе к коньку, чтобы минимизировать часть трубы, находящуюся снаружи (напоминаем, что труба должна быть выше конька как минимум на 50 см);
2. Сечение дымохода слишком маленькое;
3. Засор – одна из самых частых и простых причин. Его можно распознать по резкому ухудшению тяги, а решить проблему можно с помощью прочистки специальным ершиком;
4. Направление ветра также может оказывать влияние на тягу в дымоходной трубе. Чтобы избежать этого, рекомендуется установить защитный грибок на верхнюю часть дымохода.

Несколько разных подходов к созданию искрогасителя на трубе

Итак, мы разобрали основные требования к конструкции искрогасителя. Но как это можно реализовать на практике?

• Рассмотрим вариант, когда жерло трубы просто закрывается сеткой. Не нужно быть экспертом, чтобы понять, что такой подход вряд ли можно считать эффективным искрогасителем.

К сожалению, подобные устройства иногда встречаются в магазинах под названием «искрогасители». Приобретать их, безусловно, не стоит – они не принесут никакой пользы…

Почему так? На первый взгляд, сетка закрывает всю площадь дымового потока и, казалось бы, должна выполнять функцию искрогашения…

Однако, на прямом потоке дыма это не сработает. Чтобы обеспечить высокий процент задержки угольков, сетка должна быть слишком плотной, что приведет к частым засорам и ослаблению тяги в дымоходе. А если сетка крупная, она будет пропускать большинство недогоревших частиц. Такая конструкция, как показано на иллюстрации, скорее подойдет для защиты вентиляционных каналов от крупного мусора или животных.

• Чтобы увеличить площадь прохода продуктов сгорания через металлическую сетку и повысить вероятность контакта несгоревших частиц с металлическими элементами, необходимо максимально (в разумных пределах) увеличить размеры сетки, вынося ее наружу и располагая вокруг жерла трубы. Простые решения – это сетчатые или решетчатые цилиндры или сферы (полусферы) в качестве оголовка.

Эти «металлические корзины» представляют собой искрогасители для дымоходов различного диаметра.

На первый взгляд, все просто и понятно. Но есть очевидный недостаток — верхняя часть трубы остается открытой. Это означает, что в нее будут попадать атмосферные осадки, что приведет к быстрому загрязнению и засорению дымохода. Поэтому желательно предусмотреть какую-либо «крышу».

• Еще один простой вариант искрогасителя — это труба с перфорацией вместо сетки. Такие модели также можно найти в продаже.

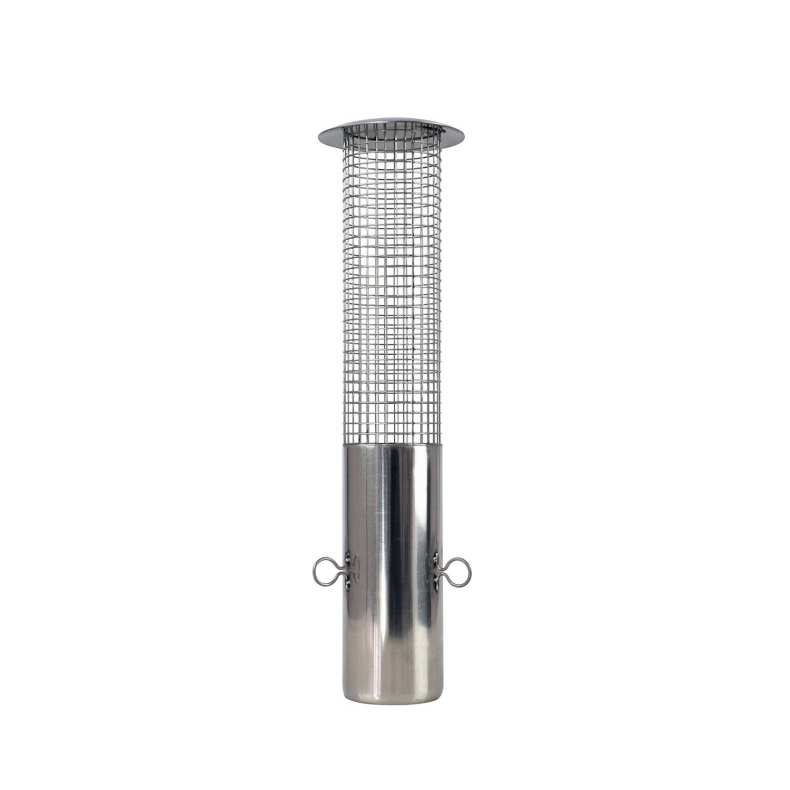

Искрогаситель в виде перфорированного цилиндра из нержавеющей стали. Имеется и крышка…

Если этот вариант вас заинтересовал, его можно легко изготовить самостоятельно. Давайте рассмотрим несколько деталей.

Для начала — схема модели.

Самодельный искрогаситель из перфорированной трубы

Разберем устройство:

1 – Дымоходная труба, участок у самого ее обреза. Показаны внешний (Двн) и внутренний (Дкн) диаметры.

2 – Отрезок металлической трубы с таким диаметром, чтобы он плотно подходил к дымоходному патрубку. Труба может быть готовой, стальной или алюминиевой, но чаще ее изготавливают самостоятельно, сворачивая в цилиндр вырезанный фрагмент оцинкованной стали. В нижней части можно предусмотреть разрезной раструб для последующего стягивания хомутом на дымоходе.

3 – Ряды просверленных отверстий. Их лучше всего размещать в шахматном порядке, как показано на иллюстрации.

4 – Заглушка, полностью закрывающая торец насадки-искрогасителя. Соединение можно выполнить сваркой, заклепками или винтами, в зависимости от материала трубы и заглушки.

Несколько слов о количестве и диаметре отверстий перфорации на трубе-искрогасителе. Здесь важно соблюдать правило: суммарная площадь поперечного сечения всех отверстий не должна быть меньше площади поперечного сечения канала дымохода. Лучше всего, для надежности, иметь запас площади на 20%. С тягой шутить нельзя — это может быть опасно, и она не должна страдать ни при каких обстоятельствах.

Как проверить это соответствие? Или, переформулируем вопрос: как узнать, какое минимальное количество отверстий нужно просверлить для безопасной работы искрогасителя?

Это несложно подсчитать.

Площадь поперечного сечения канала дымохода равна:

Псд = π × Дкн × 0,25

Площадь поперечного сечения высверливаемого отверстия:

Пот = π × Дот × 0,25

Теперь нужно найти отношение между этими величинами — оно покажет минимальное количество отверстий.

Кот = (π × Дкн² × 0,25) / (π × Дот² × 0,25)

Сокращаем и упрощаем, вводим рекомендуемый коэффициент 1,2 и получаем:

Кот = 1,2 × (Дкн²/ Дот²) = 1,2 × (Дкн/Дот)²

Рассмотрим пример.

Внутренний диаметр дымоходной трубы равен 130 мм.

Сколько отверстий диаметром 12 мм потребуется высверлить для корректной работы искрогасителя?

Подставляем значения в формулу:

Кот = 1,2 × (130/12)² = 1,2 × 117,4 = 140,9

Можно округлить до целого числа в любую сторону. Более того, увеличивать количество отверстий не запрещается.

Эти отверстия можно разбить на несколько «линеек» с шахматным расположением. Например, 16 линеек с чередованием — по 10 и по 9 отверстий. В итоге получится (8×9) + (8×10) = 152, что вполне соответствует требованиям: минимум соблюден, и добавлено немного сверх — это вполне разумно.

Кстати, количество отверстий и их расположение на отрезке трубы искрогасителя помогут окончательно определить длину этого отрезка — к нему не предъявляются другие требования по размерам.

Изготовление своими руками

Давайте обсудим, как можно самостоятельно создать искрогаситель. В качестве основного материала мы выберем самый простой и экономичный вариант — лист оцинкованной стали.

Инструменты и материалы

Для создания искрогасителя вам понадобятся:

• лист оцинкованной стали толщиной 0,8 мм;
• ножницы для резки металла;
• электродрель с набором сверл различного диаметра;
• заклепочник с комплектом вытяжных заклепок;
• измерительные и стандартные слесарные инструменты — линейка, угольник, молоток, пассатижи и прочее.

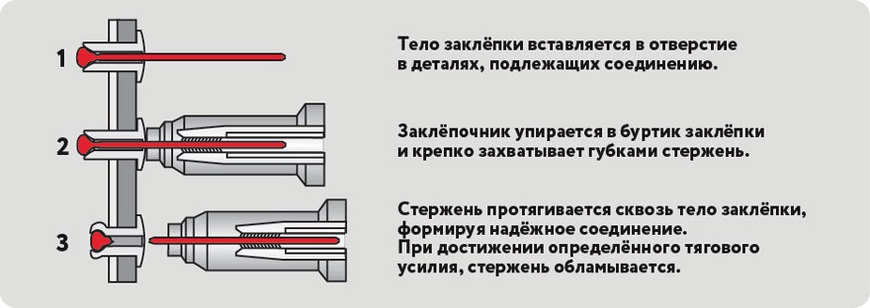

Устройство вытяжных заклепок

По мнению эксперта Макарова Евгения Васильевича, профессионального печника и строителя бань под ключ, набор инструментов может варьироваться. Некоторые владельцы предпочитают усложнять конструкцию искрогасителя, добавляя на верхнюю часть колпака флюгер. Поэтому выбор инструментов и материалов будет зависеть от специфики вашего проекта.

Изготовление

Процесс создания искрогасителя достаточно несложен:

• Изготовление колпака. Для этого необходимо вырезать круг из стального листа, диаметр которого соответствует заранее определённым размерам. Вырезается небольшой сектор (угол не более 20°), края которого соединяются внахлест и фиксируются заклепками;
• Изготовление развертки хомута с опорами для колпака. Важно обеспечить точность размеров (особенно длины хомута с запасом для соединительного элемента);
• Хомут сгибается, сверлятся отверстия для крепежа, проверяется полученный диаметр (он должен быть не меньше диаметра трубы, но и не значительно больше);
• Хомут и колпак соединяются с помощью заклепок. Сверлятся отверстия в опорных полосах, они прикладываются к колпаку, и отмечаются точки для соединения. Затем сверлятся отверстия в колпаке, и оба элемента крепятся друг к другу.

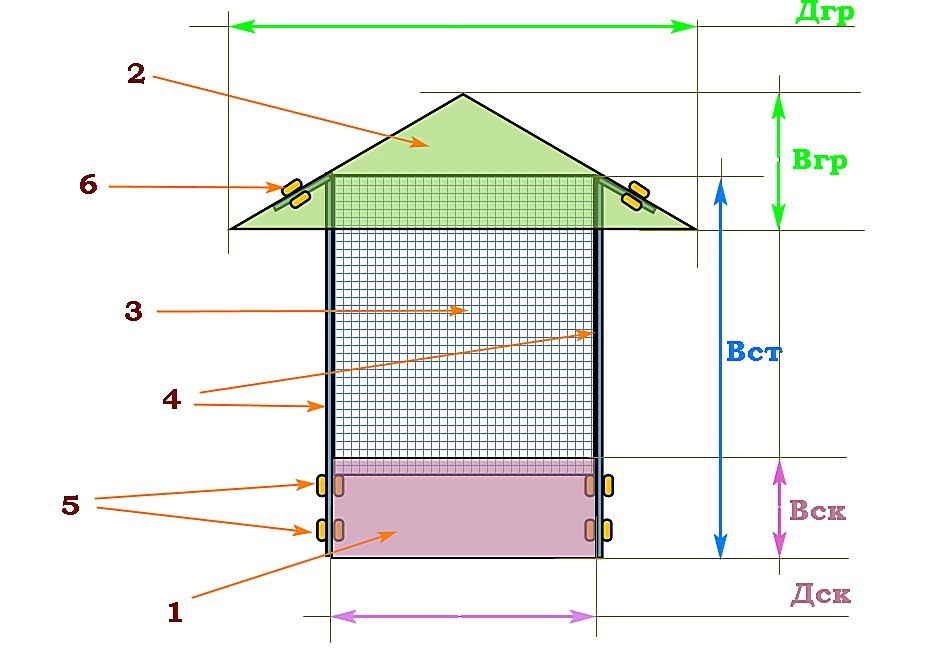

Конструкция оголовка для банного дымохода – зонт-«грибок» и искрогаситель

Сразу отметим, что высота стакана должна быть несколько больше…

Это тот же искрогаситель, только вид сверху

В верхней части указаны размеры стакана, в нижней – развертка для его изготовления

Крыша – «грибок» с соответствующей разверткой

Размеры стойки и её развертка, а также способы крепления – представлены как вариант. Возможны и другие решения.

На этом процесс создания простейшего искрогасителя можно считать завершённым. При необходимости можно добавить сетку.

Однако следует помнить, что она быстро забивается золой и требует достаточно частой очистки.

Особенности монтажа

Качественный монтаж напрямую зависит от размеров компонентов устройства. Даже небольшие отклонения в диаметрах могут сделать невозможным установку искроуловителя на трубу. Для соединения различных элементов применяется сварочный аппарат. После сварки необходимо тщательно обработать образовавшиеся стыки. Для надежной фиксации в дальнейшем потребуются заклепки или кронштейны.

Частые ошибки и проблемы при установке

Часто мастера игнорируют правильные размеры, что в дальнейшем затрудняет надежное крепление устройства. Еще одной распространенной ошибкой является выбор слишком узких ячеек для сетчатого фильтра. Это приводит к нарушению тяги, и сам фильтр быстро забивается сажей.

Многие не знают, что жесткая приварка установки к дымоотводной системе строго запрещена.

Защита стены от перегрева

В процессе эксплуатации банной печи температура ее поверхности может достигать 400 градусов и даже выше.

Кроме того, печь излучает инфракрасные лучи, которые нагревают стены помещения, особенно те, что находятся рядом.

Если стены отделаны деревом, постоянный перегрев может привести к их обугливанию и даже возгоранию.

Чтобы избежать таких последствий, применяются специальные огнезащитные составы, а для дополнительной безопасности устанавливают защитный экран для печи в бане. Наиболее распространенные материалы для его изготовления:

1. Металл. Чаще всего для изоляции стен от печи используют металлические экраны. Они могут быть как фронтальными, так и боковыми. Металлические экраны значительно снижают температуру, воздействующую на стены;
2. Кирпич. Кирпичные защитные экраны не только уменьшают излучение от печи, но и защищают стены от длительного воздействия высоких температур. Кирпич для банных печей применялся на протяжении многих лет, так как он медленно нагревается и затем долго отдает мягкое тепло в помещение;
3. Листы нержавеющей стали. С помощью этого материала выполняется как обшивка печи, так и защита близлежащих элементов. Если лист нержавейки тщательно отполировать, его зеркальная поверхность будет отражать вредное инфракрасное излучение.

Заключение

Создать искрогаситель для трубы бани своими руками вполне реально за несколько часов. Для этого необходимо подготовить чертеж с точными размерами, использовать качественные материалы и иметь под рукой необходимые инструменты.

Советы по выбору места установки искрогасителя

Выбор места установки искрогасителя на дымоходе является одним из ключевых этапов в процессе его монтажа. Правильное расположение устройства не только обеспечит его эффективную работу, но и повысит безопасность эксплуатации печи или камина. Рассмотрим основные рекомендации по выбору места установки искрогасителя.

1. Высота установки

Искрогаситель должен быть установлен на достаточной высоте, чтобы минимизировать риск попадания искр на горючие материалы. Рекомендуется устанавливать его на расстоянии не менее 1 метра от крыши или других конструкций, которые могут загореться. Это также поможет избежать накопления сажи и других отложений, что может негативно сказаться на работе устройства.

2. Учет угла наклона дымохода

Важно учитывать угол наклона дымохода при выборе места установки искрогасителя. Устройство должно быть расположено так, чтобы искры и дым могли свободно выходить, не создавая препятствий. Если дымоход имеет наклон, искрогаситель следует устанавливать в верхней части, чтобы избежать застоя дыма и конденсата.

3. Доступность для обслуживания

Установка искрогасителя должна предусматривать возможность его регулярного обслуживания и чистки. Выбирайте место, которое будет удобно для доступа, чтобы не возникло проблем с удалением сажи и других загрязнений. Это особенно важно, так как регулярное обслуживание способствует долговечности устройства и его эффективной работе.

4. Учет климатических условий

При выборе места установки искрогасителя необходимо учитывать климатические условия региона. В районах с сильными ветрами рекомендуется устанавливать устройство в защищенном месте, чтобы минимизировать воздействие ветра на его работу. Также стоит обратить внимание на возможность образования льда и снега, которые могут повлиять на функционирование искрогасителя в зимний период.

5. Совместимость с дымоходом

Искрогаситель должен быть совместим с типом дымохода, который используется в вашей бане. Убедитесь, что размеры и конструкция искрогасителя соответствуют параметрам дымохода. Неправильный выбор может привести к снижению эффективности работы устройства и увеличению риска возникновения пожара.

6. Учет местных норм и правил

Перед установкой искрогасителя обязательно ознакомьтесь с местными строительными нормами и правилами. В некоторых регионах могут быть установлены специальные требования к установке искрогасителей, которые необходимо соблюдать для обеспечения безопасности.

Следуя этим рекомендациям, вы сможете выбрать оптимальное место для установки искрогасителя, что обеспечит его эффективную работу и безопасность эксплуатации вашей бани.

Вопрос-ответ

Нужно ли ставить колпак на трубу дымохода?

Если речь идет о кирпичной трубе, то без колпака она может быстро разрушиться в верхней части под воздействием осадков. Колпак на дымоход также предотвращает попадание внутрь системы посторонних предметов, таких как мусор и листья. Благодаря наличию колпака дымоход остается чистым и свободным от преград.

Какой материал искрогасителя является лучшим?

В качестве материала для сетки искрогасителя можно использовать различные металлы. Популярными вариантами являются нержавеющая сталь марок T-304 и T-316, но сварная и обычная нержавеющая сталь также являются хорошим выбором.

Нужен ли искрогаситель на дымоход?

Эксплуатация дымохода без искрогасителя приводит к определенным проблемам: снижение интенсивности охлаждения вылетающих искр, ухудшение естественной тяги в связи с турбулентным потоком, существенный разлет искр при длительной работе с твердым топливом.

Советы

СОВЕТ №1

Перед тем как выбрать искрогаситель, тщательно изучите различные виды, доступные на рынке. Обратите внимание на материалы, из которых они изготовлены, а также на их конструкцию. Это поможет вам выбрать наиболее подходящий вариант для вашей бани, учитывая климатические условия и тип используемого топлива.

СОВЕТ №2

При установке искрогасителя на дымоход обязательно следуйте инструкциям производителя. Убедитесь, что все соединения герметичны, чтобы избежать утечек дыма и сажи. Также проверьте, чтобы искрогаситель был установлен под правильным углом для оптимального отвода дыма.

СОВЕТ №3

Регулярно проверяйте состояние искрогасителя и дымохода. Накопление сажи и других отложений может снизить эффективность работы системы. Проводите чистку и техническое обслуживание не реже одного раза в год, особенно перед началом отопительного сезона.

СОВЕТ №4

Если вы не уверены в своих силах или опыте установки искрогасителя, не стесняйтесь обратиться за помощью к профессионалам. Неправильная установка может привести к серьезным проблемам, включая риск пожара. Лучше потратить немного больше времени и денег на качественную установку, чем потом сталкиваться с последствиями.
