В статье рассмотрим, как определить расположение тэна (нагревательного элемента) в различных моделях стиральных машин. Знание местоположения ТЭНа полезно для диагностики, ремонта и замены этого важного компонента. Предоставим информацию о расположении тэна в популярных марках стиральных машин, что поможет сэкономить время и избежать затрат на услуги специалистов.

Расположение ТЭНа в стиральных машинах

Перед тем как приступить к разборке стиральной машины для извлечения нагревательного элемента, важно выяснить, где именно он расположен.

Это не составит труда – достаточно взглянуть на заднюю часть устройства и оценить размеры задней панели. Если она большая и занимает всю стенку, то, скорее всего, ТЭН находится именно за ней, обычно внизу под баком.

В таком случае извлечение нагревателя будет довольно простым, так как потребуется лишь открутить заднюю стенку.

Если же крышка небольшая, это может указывать на доступ к ремню стиральной машины. В этом случае ТЭН следует искать спереди, за передней панелью, разборка которой займет больше времени и потребует больше усилий, чем снятие задней крышки.

Рекомендуется в любом случае начать с демонтажа задней стенки, чтобы определить, где именно в данной модели находится нагреватель. Это довольно простая задача.

Если инструкция к стиральной машине утеряна, можно ориентироваться на то, что в моделях таких марок, как Занусси (Zanussi), Канди, Электролюкс, Аристон, Индезит (Indesit), Вирпул, Атлант и Беко (Beko), нагревательный элемент обычно располагается за задней панелью.

В стиральных машинах марки Ханса для доступа к ТЭНу необходимо снять цокольную панель. У этой марки и у большинства машин с вертикальной загрузкой белья нагреватель находится сбоку.

В устройствах марок Сименс, Самсунг (Samsung), Бош (Bosch) и Лджи, для замены нагревателя, скорее всего, потребуется снять переднюю декоративную панель.

Перед тем как извлечь ТЭН, необходимо слить воду из машины, поэтому заранее подготовьте тряпку и емкость для сбора жидкости.

Алгоритм действий для извлечения нагревателя следующий:

• Отсоедините провода, ведущие к нагревателю;
• Открутите гайку, расположенную в центре нагревателя;
• Протолкните шпильку с резьбой внутрь – для этого можно слегка на нее нажать или аккуратно постучать молотком.

После этого, подцепив элемент ножом или отверткой, его можно извлечь. Иногда для этого потребуется немного раскачать деталь из стороны в сторону, если она прикипела.

Определение места расположения тэна в стиральных машинах может варьироваться в зависимости от модели и производителя. Эксперты рекомендуют сначала ознакомиться с инструкцией пользователя, где часто указаны схемы и описания основных компонентов. В большинстве машин тэн располагается в баке, что позволяет эффективно нагревать воду. В некоторых моделях он может быть скрыт за задней или нижней панелью, что требует демонтажа этих частей для доступа. Также стоит обратить внимание на наличие защитных крышек, которые могут затруднить доступ к тэнам. Важно помнить, что неправильное обращение с электрическими компонентами может привести к повреждениям, поэтому при необходимости лучше обратиться к специалистам.

Как подобрать ТЭН для стиральной машины?☝️👍

Аристон, Электролюкс, Занусси, Канди, Индезит, Атлант, Беко

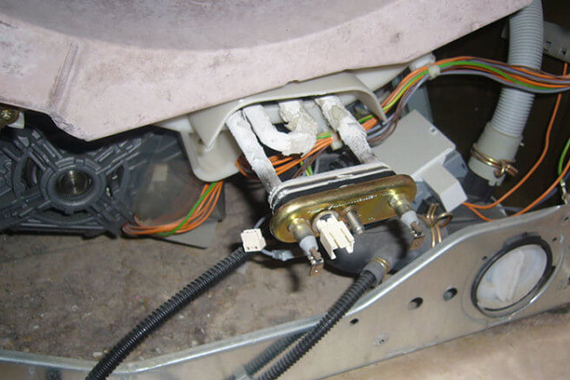

В стиральных машинах указанных брендов нагревательный элемент расположен с задней стороны, и для его замены необходимо снять заднюю панель устройства:

• Открутите винты, крепящие заглушку на задней стенке;
• Уберите заглушку;
• Отсоедините провода, идущие к нагревателю, предварительно запомнив их подключение.

Чтобы избежать путаницы при сборке и не повредить стиральную машину, рекомендуется сделать фотографию проводки, подключенной к ТЭНу. Обычно фаза и ноль располагаются по краям (чаще всего синего и красного цвета), а в центре находится провод заземления – зелено-желтый.

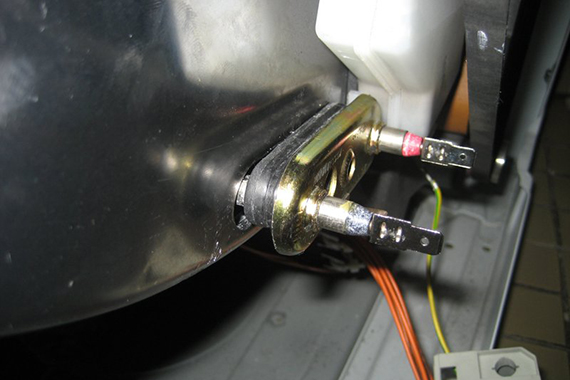

На самом нагревателе между питающими проводами и корпусом установлен температурный датчик – пластиковый разъем с защелкой. Для извлечения ТЭНа необходимо осторожно отсоединить все провода.

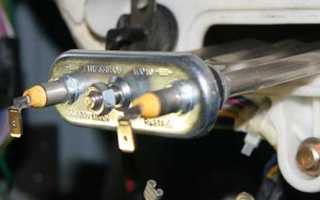

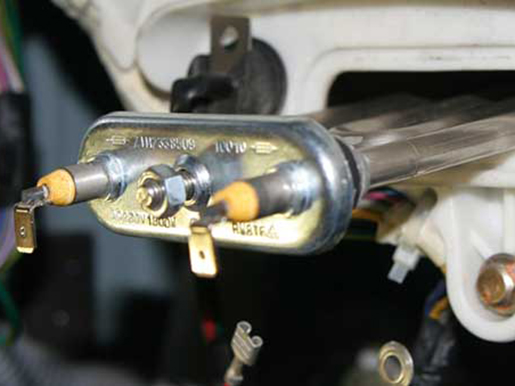

В центре нагревательного элемента находится гайка, которую следует ослабить, не выкручивая полностью. Она предназначена для натяжения резинового уплотнителя, который обеспечивает герметичность соединения. После ослабления гайки, ее нужно утопить вместе с болтом внутрь, чтобы уплотнитель окончательно ослаб, и ТЭН можно было извлечь из бака.

Это теория, однако на практике резина со временем принимает форму бака и может затруднять извлечение нагревателя. В таких случаях потребуется аккуратно поддеть нагреватель по кругу, чтобы его вынуть.

При замене нагревателя термодатчик, снятый со старого ТЭНа, устанавливается на новый. Обычно эти датчики надежны и нет необходимости приобретать новый. В некоторых моделях стиральных машин марки Электролюкс корпус состоит из двух монолитных частей, но даже в этом случае потребуется открутить заднюю крышку.

Интересные факты

Вот несколько интересных фактов о том, как определить место расположения тэна в разных стиральных машинах:

1. Разнообразие конструкций: В зависимости от модели и производителя стиральной машины, тэны могут находиться в различных местах. В большинстве фронтальных стиральных машин тэны расположены в баке, что позволяет им эффективно нагревать воду. В некоторых моделях верхней загрузки тэны могут быть установлены внизу бака, что облегчает доступ для замены.

2. Системы диагностики: Современные стиральные машины часто оснащены системами самодиагностики, которые могут сообщать о неисправностях тэна. Например, если машина не нагревает воду, она может выдавать код ошибки, указывающий на проблему с ТЭНом, что упрощает его локализацию и замену.

3. Визуальные подсказки: В некоторых моделях стиральных машин доступ к тэнам может быть упрощен благодаря прозрачным панелям или специальным люкам. Это позволяет пользователям визуально оценить состояние тэна и выявить возможные проблемы, такие как накипь или коррозия, без необходимости разбирать всю машину.

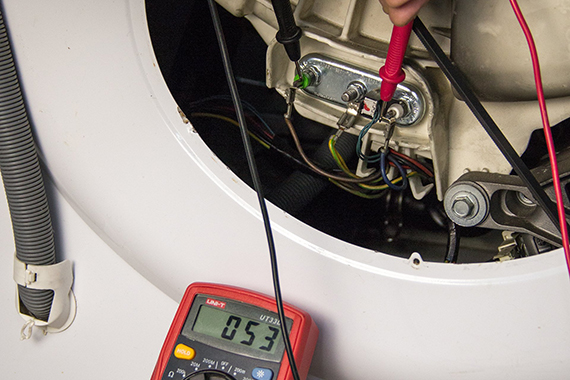

3 способа диагностики ТЭНа. Как проверить ТЭН стиральной машины.

Вирпул

Чтобы извлечь нагревательный элемент из стиральной машины марки Вирпул, необходимо сначала снять заднюю панель.

Однако есть некоторые особенности в этом процессе:

• Вокруг задней стенки расположены 10 винтов, которые нужно открутить. После этого следует ослабить центральный винт, не вывинчивая его полностью. Это будет полезно при установке панели обратно. Когда все винты будут откручены, заднюю крышку можно сдвинуть по винту и снять.
• Для того чтобы достать ТЭН, необходимо убрать кронштейн с задней панели устройства. Он крепится двумя винтами, по одному с каждой стороны. С помощью отвертки с головкой их нужно открутить против часовой стрелки.

Важно: На каждой стороне кронштейна есть защелки, которые фиксируются в декоративной панели. Чтобы снять кронштейн, его нужно просто поднять.

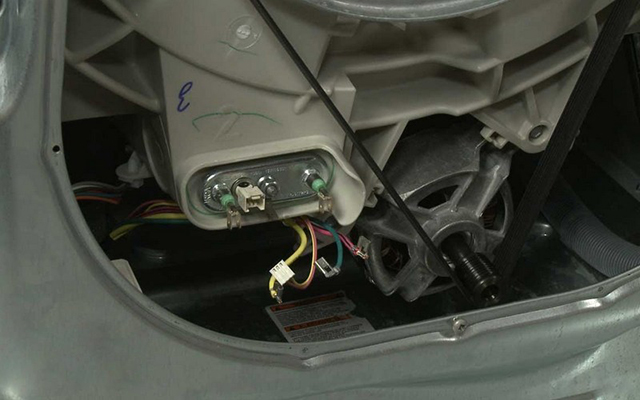

• Нагреватель расположен в нижней части машины. Чтобы к нему добраться, потребуется отключить несколько разъемов с черным и розовым проводами. В центре находится жгут, который ведет к термистору.

  Сначала отключите контакт слева, затем повторите то же самое с правым контактом. После этого отсоедините черный жгут от термистора, вытащив его из гнезда, предварительно нажав на фиксатор.

• С помощью отвертки с головкой нужно повернуть нижний винт против часовой стрелки, чтобы снять щиток ТЭНа. В процессе разборки рекомендуется сразу проверить состояние термистора и гайки, так как они могут понадобиться при замене нагревателя.

  Ключом на 10 открутите гайку и снимите ее. Затем возьмитесь за выступы на контактах нагревателя и потяните, чтобы его извлечь. Если элемент не выходит сразу, попробуйте раскачать его из стороны в сторону и аккуратно помочь пальцами.

Сименс, Самсунг, Бош, Лджи

При ремонте стиральной машины марки Самсунг могут возникнуть определенные трудности, так как ТЭН находится в передней декоративной стенке бака. Тем не менее, такая конструкция имеет свои преимущества: для извлечения нагревателя нет необходимости вынимать устройство из мебели или отключать его от водопровода и канализации.

Чтобы снять переднюю стенку стиральной машины Самсунг, выполните следующие шаги:

• Сначала открутите фильтр, чтобы слить оставшуюся после стирки воду, и не забудьте вынуть лоток для моющих средств;
• Затем открутите винты, которые крепят верхнюю защитную крышку. Они находятся сзади, в верхних углах машины Самсунг;
• Далее отвинтите два крепежных элемента, расположенных под кюветой, и один, который находится сбоку панели управления;
• Сдвиньте панель, не снимая ее полностью;
• Используя плоскую отвертку, аккуратно зацепите тонкий пластиковый хомут, который находится вокруг манжеты лючка, и уберите его. При этом не забудьте заправить манжету глубже в люк;
• С помощью плоской отвертки снимите узкую панель, чтобы получить доступ к корпусу машины;
• Под нижней частью устройства находятся четыре винта, которые нужно выкрутить;
• Приподнимите панель управления и положите ее на верхнюю часть корпуса, затем открутите три шурупа, которые держат переднюю декоративную панель.

Важно: Во время демонтажа передней панели будьте осторожны с электрическими проводами, так как они имеют небольшое сечение и могут быть ненадежно припаяны. Чтобы избежать проблем, действуйте аккуратно.

Теперь панель удерживается только двумя крючками. Возьмите ее за нижние края и, потянув вверх, аккуратно снимите и положите рядом. Не прилагайте чрезмерных усилий, так как за панелью находятся провода от устройства блокировки люка (УБЛ). Лучше не отсоединять их, а просто отодвинуть стенку в сторону.

Теперь панель можно опустить ниже, чтобы она не мешала при снятии ТЭНа и не повредила провода. После снятия панели откроются клеммы нагревателя. Прежде чем заменять элемент, рекомендуется проверить его работоспособность, так как новый ТЭН стоит довольно дорого, и если есть возможность обойтись без замены, это поможет существенно сэкономить.

📢Как проверить ТЭН стиральной машины ❓👨‍🔧👍

Бош

В стиральных машинах Бош нагревательный элемент находится за передней панелью, и процесс его извлечения имеет свои особенности.

Для того чтобы извлечь нагреватель, вам понадобятся:

• Крестовая и плоская отвертка;
• Торцевые головки для откручивания гаек;
• Мультиметр для проверки работоспособности ТЭНа.

Этапы работы:

• Отключите устройство от электросети и снимите переднюю панель. В моделях Бош она фиксируется двумя винтами, расположенными сзади;
• Отодвиньте панель в сторону;
• Извлеките контейнер для стирального порошка, нажав на центральную защелку;
• После удаления лотка вы увидите три скрытых болта, которые нужно выкрутить;
• На обратной стороне панели находится еще один болт, который также следует удалить;
• Теперь панель можно поднять вверх и отсоединить нижнюю часть машины;
• Если панель удерживается защелками, воспользуйтесь плоской отверткой;
• Открыв загрузочную дверцу, снимите хомут, отогнув уплотнительную резиновую манжету, которую можно временно убрать в сторону барабана;
• Дверца крепится на винтах, которые нужно открутить, не забыв также снять болты блокировки;
• Переднюю панель теперь можно отодвинуть в сторону, чтобы она не мешала;

После выполнения всех этих шагов у вас появится доступ к ТЭНу, и его можно будет снять.

Лджи

Чтобы извлечь нагревательный элемент из стиральной машины марки Лджи, потребуется разобрать устройство, в частности, снять верхнюю крышку. Без этого невозможно будет демонтировать заднюю панель. Обычно верхняя крышка фиксируется двумя или четырьмя винтами, которые находятся сзади.

После того как верхняя крышка будет снята, нужно открутить винты, удерживающие заднюю панель, и аккуратно ее демонтировать. Важно запомнить, как именно подключены провода к нагревателю, чтобы избежать путаницы и не повредить машину.

Когда схема подключения будет надежно зафиксирована, можно отключить провода от ТЭНа и термистора, которые к ним подводятся.

Сименс

В стиральных машинах марки Сименс ТЭНы обычно располагаются за передней панелью.

Чтобы снять эту панель, необходимо выполнить следующие шаги:

• Сначала уберите верхнюю крышку, затем извлеките лоток для моющего средства и демонтируйте фальшпанель. В большинстве случаев она крепится с помощью пластиковых защелок, которые можно повернуть с помощью шлицевой отвертки, после чего верхняя панель легко отсоединится.
• После снятия верхней панели откройте дверцу и аккуратно снимите переднюю часть манжеты вместе с хомутом, который ее фиксирует.

• В стиральных машинах Сименс передняя стенка, как правило, довольно тяжелая, поэтому для ее снятия потребуется ослабить крепежные винты. Обычно их три. Потяните нижнюю часть панели на себя и сдвиньте ее вниз.

  Важно быть осторожным, чтобы не повредить провода, идущие к замкам дверцы. Отодвинув панель в сторону, отсоедините разъемы блокиратора и уберите переднюю панель.

• Прежде чем извлечь трубчатый нагревательный элемент, отключите все провода от него.
• Полностью выкрутите гайку, затем нажмите на болт зажимной панели и продвиньте его внутрь.
• Выньте ТЭН.

Общие рекомендации по поиску ТЭНа в стиральных машинах

Определение места расположения тэна (трубчатого электронагревателя) в стиральной машине может варьироваться в зависимости от модели и производителя устройства. Однако существуют общие рекомендации, которые помогут вам найти этот элемент в большинстве стиральных машин.

Первым шагом в поиске тэна является ознакомление с инструкцией пользователя. В ней часто содержится информация о расположении ключевых компонентов, включая тэны. Если инструкция отсутствует, можно воспользоваться интернет-ресурсами, где представлены схемы и разборы конкретных моделей.

В большинстве стиральных машин тэны располагаются в одном из следующих мест:

• В баке стиральной машины: Это наиболее распространенное место для тэна. Обычно он устанавливается в нижней части бака, что позволяет ему эффективно нагревать воду. Для доступа к тэну необходимо снять заднюю или нижнюю панель корпуса машины.
• В крышке бака: В некоторых моделях тэны могут находиться в верхней части бака. Это менее распространено, но также возможно. Для доступа потребуется снять верхнюю панель стиральной машины.
• В системе подачи воды: В некоторых современных моделях тэны могут быть встроены в систему подачи воды, что позволяет более точно контролировать температуру. В этом случае доступ к тэну может потребовать разборки системы подачи.

При поиске тэна также стоит обратить внимание на следующие аспекты:

• Тип стиральной машины: В зависимости от того, является ли ваша стиральная машина фронтальной или вертикальной, расположение тэна может отличаться. В фронтальных моделях чаще всего он находится в баке, тогда как в вертикальных может быть доступен через верхнюю панель.
• Модель и производитель: Разные производители могут использовать различные конструкции и схемы. Например, в стиральных машинах Bosch и Siemens тэны часто располагаются в нижней части, тогда как в Electrolux и LG они могут находиться в других местах.
• Возраст машины: В старых моделях стиральных машин тэны могут быть расположены менее удобно, чем в современных. Это связано с развитием технологий и стремлением к улучшению дизайна и функциональности.

После того как вы определили возможное месторасположение тэна, рекомендуется отключить стиральную машину от сети и слить воду из бака перед началом любых работ. Это обеспечит вашу безопасность и предотвратит повреждение устройства.

В случае затруднений с поиском тэна, всегда можно обратиться к специалистам по ремонту бытовой техники, которые помогут вам не только найти, но и заменить неисправный элемент.

Вопрос-ответ

Где находится нагревательный элемент в моей стиральной машине?

В большинстве машин элементы устанавливаются сзади. Если в вашей машине они установлены спереди, то процесс будет очень похож на процесс установки вашей модели стиральной машины с фронтальной загрузкой.

Как узнать какой ТЭН в стиральной машине?

Как подобрать ТЭН по марке и модели стиральной машины. Подбор производится двумя способами. Первый — это когда у вас нагреватель уже изъят из стиральной машины, и вы ходите с образцом. Второй способ — вы просто переписываете модель стиральной машины и сообщаете её специалисту магазина запчастей.

Советы

СОВЕТ №1

Изучите руководство пользователя вашей стиральной машины. В большинстве случаев производители указывают расположение тэна и предоставляют схемы, которые помогут вам быстро его найти.

СОВЕТ №2

Обратите внимание на тип стиральной машины. В фронтальных моделях тен обычно располагается в баке, а в вертикальных — внизу под крышкой. Знание типа устройства поможет вам сэкономить время на поиски.

СОВЕТ №3

Если у вас нет доступа к руководству, попробуйте найти видеообзоры или инструкции по разборке вашей модели стиральной машины в интернете. Визуальные подсказки могут значительно облегчить процесс поиска тэна.

СОВЕТ №4

При поиске тэна будьте осторожны и отключите машину от сети. Работая с электрическими компонентами, всегда соблюдайте меры безопасности, чтобы избежать поражения электрическим током.
