Автоматизация освещения становится актуальной, и установка датчиков движения — эффективный способ оптимизации потребления электроэнергии и повышения комфорта в доме. В этой статье мы рассмотрим, как подключить датчик движения для освещения через выключатель, а также предоставим пошаговую инструкцию по установке и настройке устройства. Вы узнаете о преимуществах датчиков и получите схему подключения, что поможет вам реализовать этот проект безопасно и легко.

Зачем устанавливать датчики

Эта категория электроники находит применение в самых различных сферах и условиях. Однако наиболее распространенным вариантом в повседневной жизни является датчик, предназначенный для включения и выключения света. Они также используются в системах «умного дома», но в этом случае выполняют иные функции.

Существует несколько типов датчиков освещения, которые работают по-разному, но выполняют схожие задачи. Если объяснить простыми словами, то принцип работы системы заключается в следующем: когда человек перемещается в зоне действия устройства, оно фиксирует это движение и отправляет сигнал на контроллер, который, в свою очередь, активирует реле для включения света.

В зависимости от метода определения движения и конструкции устройства выделяют следующие виды:

• Инфракрасные датчики – они реагируют на изменения интенсивности инфракрасного излучения в своей зоне охвата. Сенсоры могут быть оснащены вогнутыми зеркалами (сегментированными) или линзами. Человек излучает тепловую энергию, которую этот чувствительный прибор способен улавливать. При движении объекта инфракрасное излучение фокусируется различными линзами, что и служит сигналом для активации устройства. Чем больше линз в датчике, тем выше его чувствительность. Размеры этих линз также влияют на угол обзора.

К преимуществам инфракрасных датчиков можно отнести следующие аспекты: они безопасны для людей и животных; обеспечивают высокий уровень безопасности; угол обзора и дальность действия легко настраиваются; возможность регулировки температурных параметров позволяет избежать ложных срабатываний от животных и других объектов, выделяющих тепло; ИК датчики могут функционировать в широком диапазоне температур окружающей среды.

Однако у таких датчиков есть и некоторые недостатки:

• точность работы может снижаться под воздействием осадков, солнечного света и других факторов;
• даже при настройке температур не всегда удается избежать ложных срабатываний, так как на работу могут влиять солнечная энергия, тепло от обогревателей и так далее;
• если объект закрыт материалом, который не пропускает тепло, датчик может не сработать.

Подключение датчика движения для освещения через выключатель — задача, требующая внимательного подхода. Эксперты отмечают, что перед началом работ важно отключить электричество в помещении, чтобы избежать травм. Затем следует правильно выбрать место для установки датчика, учитывая угол обзора и расстояние, на котором он будет реагировать на движение.

При подключении необходимо следовать схеме, указанной в инструкции к датчику. Обычно это включает соединение проводов питания с соответствующими клеммами устройства. Специалисты рекомендуют использовать качественные соединения и изолировать их, чтобы избежать короткого замыкания.

После завершения подключения важно протестировать работу датчика, убедившись, что он корректно реагирует на движение и включает освещение. Такой подход не только повысит безопасность, но и обеспечит экономию электроэнергии, так как свет будет включаться только при необходимости.

https://youtube.com/watch?v=j4bkY146iPg

Цены на различные виды инфракрасного датчика движения

Инфракрасный датчик движения

Интересные факты

Вот несколько интересных фактов о подключении датчиков движения для освещения через выключатель:

1. Автоматизация и экономия энергии: Подключение датчика движения к освещению позволяет автоматически включать и выключать свет в зависимости от присутствия человека в комнате. Это не только удобно, но и способствует экономии электроэнергии, так как свет будет гореть только тогда, когда это действительно необходимо.

2. Настройка чувствительности и времени: Многие современные датчики движения имеют возможность настройки чувствительности и времени работы. Это позволяет адаптировать устройство под конкретные условия: например, в коридоре можно установить короткое время работы, а в гараже — более длительное, чтобы свет не выключался слишком быстро.

3. Совместимость с различными типами освещения: Датчики движения могут быть использованы с различными типами освещения, включая светодиоды, люминесцентные и галогенные лампы. Однако важно учитывать характеристики датчика и совместимость с типом ламп, чтобы избежать перегрева или повреждения оборудования.

Видео – Инфракрасный датчик движения

Ультразвуковые датчики создают звуковые волны определенной частоты, которые распространяются в окружающем пространстве. Эти волны отражаются от объектов и возвращаются обратно к приемнику. При изменении текущих показателей устройство активируется, включая освещение. Данная технология вдохновлена природой – летучие мыши используют аналогичный метод для ориентации в темноте.

Как и у любой системы, у ультразвуковых датчиков есть свои плюсы и минусы. Начнем с преимуществ:

• Измерения не зависят от условий окружающей среды;
• Устройство не подвержено влиянию пыли, что позволяет использовать его на улице;
• Высокая влажность не мешает его работе;
• Датчик реагирует на движения объектов, независимо от их материала.

К недостаткам можно отнести: ограниченную зону охвата; реакцию животных на ультразвук; возможность ложных срабатываний и, наоборот, отсутствие реакции на медленно движущиеся объекты.

Интересный факт! Такие датчики отлично подходят для установки на парковках, лестницах многоквартирных домов и во дворах.

Микроволновые или СВЧ датчики работают по схожему принципу, но используют электромагнитное излучение. Волны, испускаемые устройством, отражаются от предметов и возвращаются к приемнику. Даже незначительные изменения в окружающей среде фиксируются чувствительной аппаратурой, что приводит к активации освещения.

Преимущества микроволновых датчиков включают: высокую стабильность, не зависящую от температуры и состояния окружающей среды; отличную чувствительность; способность улавливать движение за преградами, пропускающими электромагнитные волны (например, двери, стекло, стены); наличие нескольких независимых зон обнаружения; компактные размеры устройства.

Однако есть и недостатки: ложные срабатывания на движения объектов, находящихся за пределами наблюдаемой зоны, например, за забором; электромагнитное излучение может негативно сказаться на здоровье людей и животных.

Интересный факт! Из-за потенциального вреда для здоровья СВЧ датчики не устанавливаются в местах с большим скоплением людей, таких как длинные коридоры, подвалы и кладовые. В таких случаях применяются устройства с четко установленной мощностью.

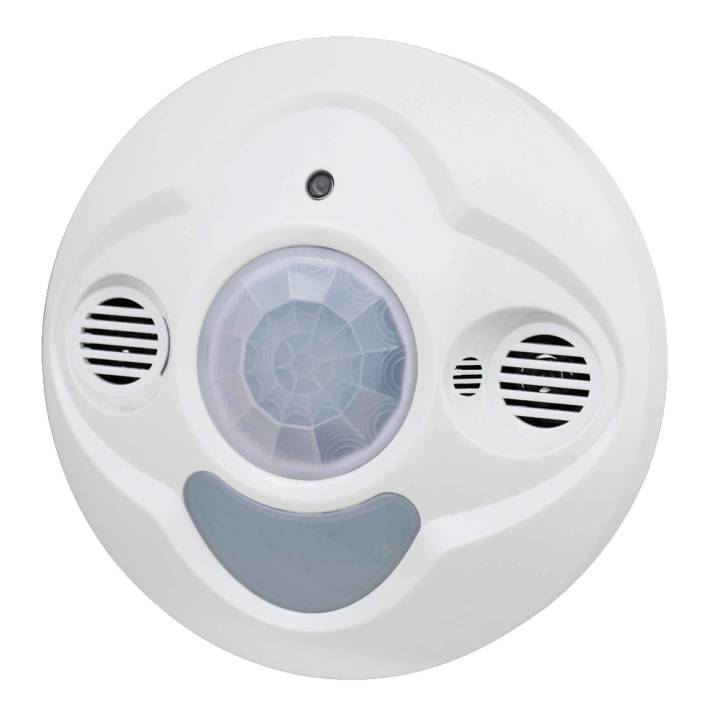

Наиболее точными являются комбинированные датчики, которые объединяют принципы работы предыдущих типов. Здесь сложно говорить о плюсах и минусах, так как существует множество комбинаций, и, соответственно, их рабочие характеристики могут значительно различаться.

Датчики движения для освещения могут отличаться и по другим параметрам. В первую очередь, они бывают наружными и внутренними. При покупке важно уточнить этот момент, так как неправильное использование может привести к сбоям в работе устройства или его поломке.

Датчики могут подключаться как с помощью проводов, так и без них. Беспроводной вариант будет стоить дороже, но если установка происходит в уже отремонтированном помещении, где лишние детали могут испортить интерьер, то такая покупка оправдана. Эти устройства питаются от встроенных элементов (батареек или аккумуляторов), поэтому их периодическая замена или подзарядка будет необходима.

По месту установки датчики делятся на:

• угловые;
• потолочные;
• настенные;
• универсальные.

Если вы еще не определились с местом установки, при покупке лучше выбрать универсальный вариант.

https://youtube.com/watch?v=YV8Jutc3rA8

Цены на различные виды микроволновых датчиков

Микроволновые датчики

Схема подключения датчика к светильнику

Итак, мы рассмотрели различные типы данного оборудования, теперь давайте обсудим, как правильно подключить его к осветительным приборам и электрической сети. В качестве примера возьмем ИК датчик, поскольку эти устройства, несмотря на некоторые недостатки, являются наиболее популярными на рынке.

На самом деле, процесс подключения датчика довольно прост и не займет много времени. Все необходимые данные можно найти в инструкции, которая прилагается к прибору. По своей сути, этот прибор напоминает обычный выключатель, так как его основная функция заключается в замыкании и размыкании цепи питания для осветительного устройства.

Совет! Перед началом работ обязательно ознакомьтесь с инструкцией от производителя, так как в ней могут содержаться важные сведения о маркировке контактов, назначении элементов и других аспектах. Схема подключения обычно дублируется на корпусе устройства.

Подключение датчика связано с электромонтажными работами, поэтому, если вы не обладаете достаточными знаниями в этой области, лучше обратиться к специалисту. Или нет? Сегодня многие производители предлагают удобное решение в виде переходника под лампу. Датчик имеет цоколь, через который он получает питание. В нижней части у него есть патрон для лампы, которую он будет включать. Единственным недостатком такого решения является его громоздкость – он может не подойти для некоторых светильников.

Интересно знать! Точность срабатывания такого комбинированного устройства может быть не на высоте, несмотря на обширную зону охвата, указанную в паспорте. Это связано с тем, что части корпуса соединяются перемычками, которые ограничивают «обзор» устройства.

Подключение датчика освещения через выключатель

Итак, датчик у нас исправен и прекрасно функционирует, однако есть модели, которые не могут отличать день или ночь на дворе и работать они будут постоянно, так как напрямую подключены к проводам питания. Можно ли сделать схему более универсальной, чтобы не расходовать лишнюю энергию днем и беречь ресурс включений и выключений лампы?

Конечно, можно! Для этого в цепь необходимо добавить выключатель, реле времени или датчик освещенности. Современные приборы в большинстве своем имеют встроенную регулировку по освещенности вокруг – об этом расскажем чуть позже.

Подключить датчик таким образом не составит никакого труда. У нас уже есть готовая схема, и чтобы она перестала функционировать, достаточно разорвать фазовый провод, идущий их коробки, а точнее не просто разорвать, а разделить его именно выключателем. Это позволить обесточить устройство на то время, пока оно не требуется.

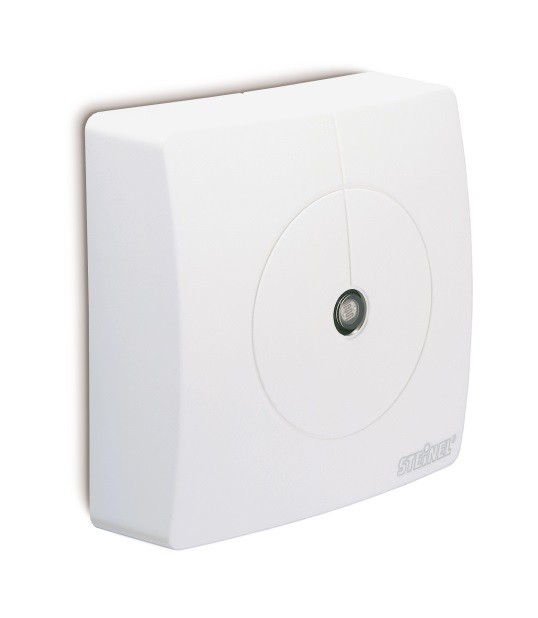

В принципе, удобно, но что делать, если вы пришли поздно вечером домой, вокруг темно, а до выключателя еще нужно добраться? Неплохо бы было автоматизировать всю систему освещения. Для этого можно использовать либо реле времени, которое сработает точно в нужный час, или установить датчик освещенности, который при наступлении сумерек будет отдавать команду автоматике, запускающей датчик движения.

В плане сложности монтажа такая схема устанавливается практически также, как и сам датчик движения, только вместо нагрузки в виде лампы от него выходит фазовый провод до вторичного устройства. Единственный недостаток, который вы при этом получите – это удорожание всей системы в целом минимум в два раза.

Выключатели устанавливаются в датчики движения не только в вышеуказанных случаях, а также для прямого включения лампочки при возникновении такой необходимости. Представьте себе ситуацию. Вы услышали какой-то шорох во дворе, и пошли проверить, в чем дело. Открываете дверь, а там темнота, так как датчик пока не уловил движения. Чтобы его активировать, нужно пройтись или помахать перед ним рукой.

А что если он установлен далеко от двери и до него еще потребуется добраться? Или, к примеру, решили вы устроить вечернюю посиделку во дворе, и вам нужно, чтобы свет горел постоянно, а датчик отключается спустя какое-то время. Вот для подобного и требуется прямое включение устройства – схема выше показывает, как она собирается.

1. Итак, устанавливаем выключатель в удобное для нас место, и прокидываем от него провод до распределительной коробки.
2. Находим вывод от лампы освещения, который подключен к проводу от датчика, и фазовый общий провод.
3. Подвязываемся к ним двумя проводами от выключателя, не разбирая соединений, и изолируем контакты.
4. Теперь, если выключатель будет включен, лампа будет гореть вне зависимости от того, сработал ли датчик.

В идеале обе схемы рекомендуется совместить, чтобы управление освещение было полным, и вы могли отключать и включать оборудование, когда это потребуется. Чтобы реализовать подобное, вам будет необходимо установить оборудование последовательно – сначала выключатель, реле или датчик света, потом выключатель для прямого включения вместе и датчиком освещенности. В результате свет не сможет включиться, пока не сработает первое звено. В принципе, схему можно усложнить еще больше, но это явно лишнее.

Видео – Три схемы подключения датчика движения

Узнайте, как правильно установить светодиодные уличные светильники, а также ознакомьтесь с их различными типами и рекомендациями по монтажу в нашей специализированной статье на сайте.

https://youtube.com/watch?v=rtJWr94pHSk

Настройка датчика движения

Любое сложное оборудование нуждается в настройке для нормальной работы, точнее, для выставления тех значений, которые будут удобны его пользователю. Приведем самый простой пример – датчик срабатывает на движение и включает свет на 3-40 секунд, чего достаточно, чтобы пройти двор молодому здоровому человеку. Представим себе другого человека, который в силу возраста или физических возможностей на преодоление этого же пути потратит 1-2 минуты. В результате освещение будет постоянно моргать, периодически погружая идущего в темноту, что неудобно и будет раздражать.

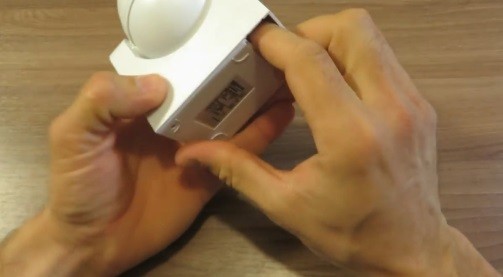

Настройки датчика движения изменяются при помощи нескольких потенциометров, встроенных в его корпус, как показано на фото выше. Обычно таких регуляторов 3 штуки, каждый из которых отвечает за определенные параметры работы:

• Time – потенциометр подписанный этим словом будет регулировать время задержки отключения света, то есть сколько лампа будет гореть до выключения. В зависимости от модели устройства этот параметр можно задать в диапазоне от 1 до 600 секунд. Тут ориентируемся исключительно на среднее время прохождения людьми освещаемого участка.
• LUX – позволяет настраивать порог срабатывания для правильной работы датчика в дневное время. Работает система так – датчик сравнивает параметры окружающего освещения или движущегося объекта с пороговым значением, то есть если уровень освещенности выше этого самого порога, прибор срабатывать не должен. Если ваш датчик имеет такой регулятор, то устанавливать дополнительные приборы для определения день/ночь нет никакой необходимости. Фактически в устройство встраивается дополнительный датчик света.

Совет! Чем больше в помещении света, тем меньшее значение необходимо выставлять на шкале LUX. Может потребоваться дополнительная настройка, если первоначальная производилась зимой, когда солнечного света на улице не так много.

• SENS – это настройка чувствительности прибора. Изменение регулятора влияет на объем и удаленность объекта, который должен вызывать срабатывание аппаратуры. Тут все просто – настройка выполняется опытным путем. Если датчик срабатывает слишком часто, уменьшаем по шкале, если, наоборот, бывают случаи отказа включения, то увеличиваем чувствительность.

Последний момент, который нужно учесть при настройке – это угол наклона головы устройства. Регулировка выполняется до тех пор, пока оно не будет правильно реагировать на перемещение объектов в пределах нужной зоны охвата. На этом закончим нашу статью. Надеемся, всем было интересно, а информация пригодится вам на практике.

Советы по выбору места установки датчика движения

Правильный выбор места установки датчика движения является ключевым моментом для обеспечения его эффективной работы. При установке датчика необходимо учитывать несколько факторов, которые могут повлиять на его производительность и функциональность.

1. Определите зону покрытия: Перед установкой датчика движения важно понять, какую область он должен охватывать. Большинство датчиков имеют угол обзора от 90 до 180 градусов и могут обнаруживать движение на расстоянии от 5 до 12 метров. Убедитесь, что выбранное место позволяет датчику охватывать всю необходимую зону, например, входную дверь, гараж или коридор.

2. Избегайте препятствий: Убедитесь, что в зоне действия датчика нет препятствий, таких как мебель, стены или растения, которые могут блокировать его обзор. Датчики движения работают на основе инфракрасного излучения, и любые преграды могут снизить их эффективность.

3. Учитывайте высоту установки: Высота, на которой будет установлен датчик, также имеет значение. Рекомендуется устанавливать датчик на высоте от 2 до 2,5 метров. Это обеспечит оптимальный угол обзора и максимальную чувствительность к движению. Если датчик установлен слишком высоко, он может не обнаруживать движение на уровне земли.

4. Избегайте источников тепла: Датчики движения реагируют на изменения температуры, поэтому их не следует устанавливать рядом с источниками тепла, такими как радиаторы, обогреватели или солнечные окна. Это может привести к ложным срабатываниям, когда датчик будет реагировать на изменения температуры, а не на движение.

5. Учитывайте направление движения: При установке датчика движения важно учитывать, в каком направлении будут двигаться люди. Например, если датчик установлен на стене, он должен быть направлен в сторону, откуда ожидается движение. Это поможет избежать пропуска людей, которые входят в зону действия датчика.

6. Проверьте уровень освещенности: Некоторые датчики движения имеют встроенные датчики освещенности, которые позволяют им работать только в темное время суток. Убедитесь, что место установки позволяет датчику правильно оценивать уровень освещенности. Если датчик установлен в слишком ярком месте, он может не сработать в нужный момент.

7. Тестирование: После установки датчика движения рекомендуется провести тестирование его работы. Пройдите через зону действия датчика, чтобы убедиться, что он срабатывает корректно и освещение включается в нужный момент. Если датчик не срабатывает, возможно, потребуется изменить его положение или угол наклона.

Следуя этим рекомендациям, вы сможете выбрать оптимальное место для установки датчика движения, что обеспечит его эффективную работу и повысит уровень комфорта и безопасности в вашем доме.

Вопрос-ответ

Как подключается датчик движения на освещение?

Датчик движения подключается к распределительной коробке при помощи трех проводов: «земля», «ноль» и «фаза». Что касается подключения к источнику света, то используется три провода для светильников с металлическим корпусом и два провода для моделей с пластиковым корпусом.

Можно ли установить датчик движения на существующий выключатель света?

Установка выключателя света с датчиком движения — это очень просто и не требует вызова электрика. И да, вы можете добавить датчик движения к уже имеющемуся светильнику!

Нужен ли выключатель для датчика движения?

Регулировки датчика движения. Подключение датчика движения. В комнате, где планируется установить датчик для управления освещением, не нужно выбрасывать выключатель освещения, посредством которого осуществлялось включение и отключение света вручную.

Как работает выключатель с датчиком движения?

Датчик фиксирует колебания и передает сигнал на контроллер. Тот, в свою очередь, активирует выключатель, и зажигается свет. При выводе человека из помещения электрическая волна отсутствует, датчик не регистрирует изменения. В пределах заданного временного интервала контроллер отключает освещение.

Советы

СОВЕТ №1

Перед началом установки датчика движения обязательно отключите электричество в помещении. Это поможет избежать короткого замыкания и защитит вас от электрического удара.

СОВЕТ №2

При выборе места для установки датчика движения учитывайте угол обзора и расстояние, на котором он будет срабатывать. Оптимально размещать датчик на высоте 2-2.5 метра и направлять его в сторону наиболее часто используемых проходов.

СОВЕТ №3

Обратите внимание на параметры датчика, такие как чувствительность и время задержки. Настройте их в соответствии с вашими потребностями, чтобы избежать ложных срабатываний и обеспечить комфортное освещение.

СОВЕТ №4

После завершения подключения проверьте работу датчика, пройдя перед ним. Убедитесь, что он срабатывает на нужном расстоянии и в нужное время. При необходимости отрегулируйте настройки для достижения оптимального результата.
