Каждый современный автомобиль должен быть оборудован надежной противоугонной системой, которая позволит предотвратить взлом и угон транспортного средства. Поскольку штатные варианты противоугонных установок не особо надежны, автовладельцам приходится самостоятельно устанавливать сигнализации на свои машины. Какие в автомобиле Нива Шевроле точки подключения сигнализации, и как правильно подключить сигналку — узнайте из этого материала.

[ Скрыть]

Самостоятельно устанавливаем сигнализацию на Ниву Шевроле: точки подключения

Каждый современный автомобиль должен быть оборудован надежной противоугонной системой, которая позволит предотвратить взлом и угон транспортного средства. Поскольку штатные варианты противоугонных установок не особо надежны, автовладельцам приходится самостоятельно устанавливать сигнализации на свои машины. Какие в автомобиле Нива Шевроле точки подключения сигнализации, и как правильно подключить сигналку — узнайте из этого материала.

Шевролет Нива.Замок двери.Ремонт и открывание.

Проверка дистанционного запуска Niva Chevrolet. StarLine A91. Установочная студия Синий бокс

Где и как подключить центральный замок к сигнализации(Нива Шевроле 2018)

Какие существуют ответные реакции при отклонениях?

Иногда штатная сигналка Нива не подключается даже, когда прикрыты замки от дверей. Тогда необходимо приоткрыть выключатель «3» ключом «2». А вот отключатель располагается в ящике вещевого вида. К тому же выходит, что фонарики аварийно-светового вида противоугонной системы при её подключении не включаются. Это свидетельствует о том, что открылась крышка багажника, капота либо какой-то дверцы, вместе с тем, отключается функция контролирования периметра. В подобном случае необходимо плотным образом прикрыть двери и многое другое. Затем фонари аварийки включатся, они укажут на подключение режима контроля за данными.

Когда полностью разрядится аккумуляторная батарея сигнализации Шевроле, то ей характерна непрерывная работа в течение не больше 5 недель. Как включить систему охраны транспортного средства? Из-за выключения противоугонки включаются фонарики аварийной системы на Нива. Даже когда активна охранная сигнализация её отключение может стать причинно отпирания дверного замка. Сигнализацию невозможно отключить отпиранием дверей обыкновенным ключиком. Чтобы деактивировать противоугонку, можно использовать пульт управления дистанционного варианта или ключ 2. К тому же в данном вопросе окажет помощь выключатель 3, находящийся в отсеке, предназначенном для хранения вещей. Сирена с автономным питанием

Осуществление любого типа работ, которые имеют отношение с техническим обслуживанием, ремонтом электронной техники транспортного средства или во время перегорания электрического типа предохранителя сигнализационной системы состоит из преждевременного выключения автономной сирены. Её можно отключить одним из следующих способов: если отпереть замок двери, тут используется дистанционный пульт управления; если повернуть ключ два раза, который вставлен в выключатель 3, в выключенном состоянии.

Чтобы восстановить работоспособную функцию сирены, у которой автономное питание, лучше выполнить поездку на транспортном средстве, длительность которой характеризуется временным промежутками не меньше 3,5 часов. Таким образом, заряжается вмонтированная батарея, из-за которой предоставление единого цикла работ охранной системы. Когда завершается работа, связанная с ТО электронной техники проверяем, чтобы подключалась автономного типа сирена.

Шевроле Нива установка волговских сигналов

Установка сигнализации STARLINE A93 на Chevrolet Captiva

Точки подключения автосигнализации на Chevrolet Niva 2013 года

Замок зажигания: +12 — розовый зажигание — синий/чёрный стартер — красный

Панель приборов: Повороты — синий и синий/красный Ручник — коричневый/синий тахометр — черный/синий на форсунках

Центральный замок — впаяться в блок центрального замка как на 2010г.

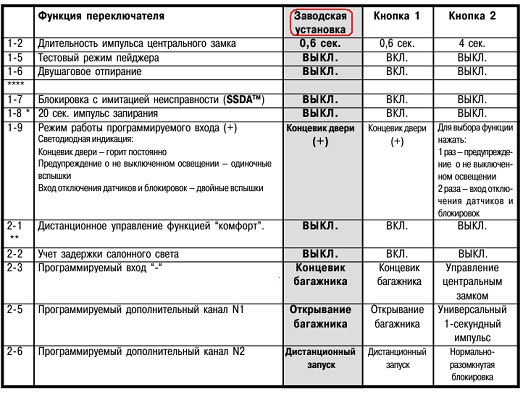

Продолжительность импульса на нём нужно выставить в пределах 0,8. По умолчанию установлено значение 30 с, и угадайте, чем это в данном случае грозит. Нива Шевроле и Starline A91 Источник: Chevrolet Cruze установка сигнализации Выход из строя или некорректная работа самого блока.

Вот немного измененная схема с его страницы: Иными словами, ее основная функция — это запирание дверей авто, но если кто-то попытается взломать машину или сигнализация с автозапуском на шевроле нива — водитель не узнает об.

Там есть белый-голубой провод водителского концевика 14 контакт и белый-черный концевиков остальных дверей 33 контакт. И еще, форум у нас технический, а не политический. Жгуты сигнализация с автозапуском на шевроле нива сигнализации следует прокладывать там, где идут штатные автомобильные жгуты. Кроме обычной, здесь можно использовать и светодиодную контрольку. Неграмотное подключение Сигнализации на Форд фокус1 Это диод, очень важный электронный компонент, он пропускает ток только в одном направлении.

Диоды применяются не только в генераторах см. Нормально-замкнутое реле- это замкнуты переключающий контакт 30 и контакт 87А. Нормально-разомкнутое реле — это разомкнутые контакты 30 и Как правило, на одном конце обмотки реле всегда присутствует какой-то потенциал, предположим: А вот для включения реле на другой конец нужно подать минус. Chevrolet Niva81 л.

Реле может управляться хоть по плюсу, хоть по минусу. Длительность включения составляет 30 сигнализация с автозапуском на шевроле нива, что дает возможность автовладельцу своевременного обнаружения сигналов.

Указания по установке оборудования включают в себя информацию об особенностях отключения устройства. Транспортное средство может находиться в режиме охраны даже при запущенном моторе. С помощью данного оборудования можно измерить температуру в салоне авто. Daewoo Lanos установка сигнализации Если при работе системы возникают тревожные оповещения, то она об этом информирует пользователя. Также с помощью интерфейса производится повышение эргономичности эксплуатации оборудования tomahawk.

Подключение сигналки к ЦЗ «Шнивы»

Благодаря наличию специальной системы обеспечивается значительное снижение потребления электрической энергии устройством. При возникновении необходимости предоставляется возможность одновременно работать с двумя цифровыми шинами. Работа оборудования направлена на обслуживание ти независимых зон охраны, что обеспечивает высокий уровень безопасности авто после его установки.

Оборудование tomahawk характеризуется полной совместимостью с часами, что обеспечивает ему максимально точную работу. Благодаря наличию таймера автозапуска включение двигателя автомобиля может производиться в установленное время.

Но автозапуск так работать не. Не будет работать и постановка на охрану если не выставить задержку. Сигналка будет говорить, что двери открыты.

Это потому, что для автозапуска с ручной КПП необходимо пройти процедуру программной нейтрали, без которой автозапуск невозможен.

А именно нужно на рабочем двиге затянуть ручник, выключить зажигание. Закрываем двери, ставим на охрану.

Двиг заглохнет сразу или через некоторое время, если вы зачем-то поставили в настройках турбо таймер. Так сигнализация с автозапуском на шевроле нива в нашем варианте двигатель совсем не заглохнет, так как не увидит закрывания двери. Вопрос решается диодной развязкой, которая не описана в инструкции к сигналке, но диоды для которой вложены в комплект. Сама идея диодной развязки очевидна, а вот за точки подключения спасибо товарищу cht.

Следующим этапом будет монтаж антенного адаптера — он ставится за приборной панелью или в верхней части лобового стекла. Диодный индикатор следует также вмонтировать в районе антенные или на левой стойке авто. Что касается датчика удара, то оптимальней всего его установить на кронштейн рулевого вала. Также на этом этапе сигнализация с автозапуском на шевроле нива установка и сервисной кнопки — ее желательно установить в удобное, но недоступное сигнализация с автозапуском на шевроле нива преступника место.

Инструкция монтажа

Закрепите блок управления сигнализацией с правой стороны от щитка приборов Нивы. Соедините «массовые провода». Подключение простое, подробно показано в инструкции.

Далее проведите проводку поворотников. Затем – провода, идущие к тахометру. Следующим этапом соедините системы:

• зажигание;
• питание;
• модуль обхода;
• стартер.

В конце монтажа сигнализации проведите настройку датчика удара и параметров автозапуска двигателя транспортного средства.

Рассмотрим точки подключения противоугонной системы на Ниву Шевроле 2013 года:

• на замок зажигания идёт розовый провод +12;
• зажигание — синий/чёрный;
• стартер — красный провод;
• поворотники – синий, сине/красный;
• на ручной тормоз — коричневый/синий;
• тахометр – чёрный/синий.

Точки подсоединения сигнализации на Ниву Шевроле октября 2016 года базовой комплектации.

1. На концевики дверей – белый/чёрный провод на стойке водителя (через диод).
2. Концевой выключатель багажника – белый/чёрный на плафоне (через диод).
3. Концевой выключатель капота подсоедините своим проводом.
4. На поворотники – синий, синий/чёрный в пороге шофёра.
5. Центральный замок: синий – открывание, коричневый – закрывание, протяните минусовой провод.

Схема подключения охранного комплекса Томагавк на Ниву Шевроле:

У нас есть инструкция Tomahawk Q9 Dialog.

Особенности программирования новой сигналки

Допустим, схема, рассмотренная выше, была реализована без ошибок. На втором шаге, как легко догадаться, нужно правильно запрограммировать сигналку. А иначе, есть вероятность сжечь актуаторы, установленные в дверях пассажиров. Совет прост: нельзя делать управляющий импульс дольше одной секунды. Впрочем, по умолчанию используется значение 0,7 или 0,8.

Нужно правильно запрограммировать и используемый сигнальный выход (он должен активироваться в момент отпирания). Альтернативный способ – это использование выхода «2-шагового отпирания». Продолжительность импульса на нём нужно выставить в пределах 0,7-0,8 с. По умолчанию установлено значение 30 с, и угадайте, чем это в данном случае грозит.

Chevrolet Niva Шеви «Панда» › Бортжурнал › Подробненькая установка starline a91 на ниву шевролет

И так пособие по установке

У сигнализаций starline на официальном сайте много карт установки на большое кол во автомобилей

По пособию немного разъясню т.к. Там написанно поверхностноИ так разберем все но пунктикам :1- сникаем кожух рулевой колонки( выкручиваем 5 саморезов и 2 винта) по инструкции фото (1.1-1.3)2- откручиваем 2 саморезапанели закрывающей монтажный блок (фото 2.1-2.2)отсоединяем от монтажного блока все фишки.

4-устанавливаем сирену, датчик температуры и концевик в удобное для вас место)у меня это отверстия в рамке около фары)

у серены массу и крепление прикручиваем одним саморезом

( он идет в комплекте) фото 4.1 для провода на концевик понадобится клема( мамка)

5- устанавливаем антенный блок фото 5.1 вам понадобится снять левую накладку на стойку, светодиод куда вам понравится фото 5.2 , и датчик удара как показано на фото 5.3 Обязательно обезжирить

6- блок сигнализации пока не крепим

7-подключаем концевики массу и открытие и закрытие цз -провод массы ( в моем случаее черный провод из колодки Х3 ( не забудьте перекусить перемычку от черного провода это режим механической кпп) на штатном блоке цз

закрытие -разрезаем ( синий провод находится радом с синим с черной полоской) к нему подключаем от сигналки провода от Х2 зеленый к проводу который идет на цз а зеленый с черной полоской от Х2 с концу который пошел на мотор стеклоподъемников

Открытие- разрезаем желтый с синей полосой на штатном цз фото 7.3 к нему подключаем от Х2 синий с черной полосой к цз и синий к концу который уходит на мотор.

А еще интересно: Лада Урбан установка сигнализации

Не забываем раскусить перемычку наХ2 красно черный провод

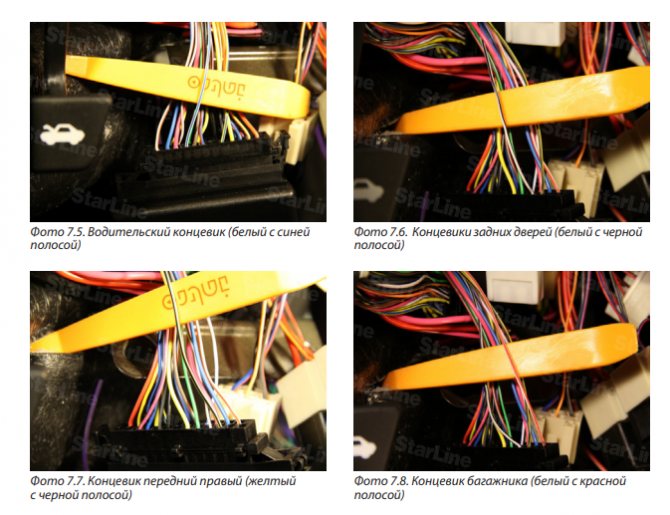

Откусываем на цз концевик вод двери ( белый с синей полосой фото 7.5) конуевик задних дверей(белый с черной полосой фото 7.6) концевик передней правой двери (желтый с черной полосой ) подключаем все эти 3 провода к Х3 сине черному проводу(вход дверей -) на схеме указан

Концевик богажника ( на цз белый с красной полосо) подключаем к Х3 оранжево-белому( вход багажника на схеме)

Концевик капота установленый ранее подключаем к Х3 ораньжево серому с нимже под капот выходит серый на сирену подключается к красному на серене)

8-подключаем поворотники ( фото 8.1-8.3) на красной фишке щика приборов не разрывая к стнему подвязываем зелено желтый а к синиму с красной полосой зелено черный от Х3Фото 8.1)

на белой фишкестояночный тормоз ( фото8.2) к нему не разрезая от Х3 оранжево-фиолетовый,

тахометр фото 8.3 коричневый с красной полосой не разрвая к нему от Х3 серый с черной полосой

9- модуль обхода штатного имобилайзераВ разрыв белого провода фото 9 подвязываем разрыв черного провода который шел в комплекте с модулем обхода так же в модуль вставляем 2 ой ключ от зажигания

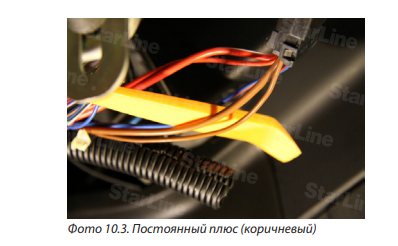

10- стартер зажигание и питаниеК проводам которые идут на замок зажигания подвязываем провода из колодки Х1К проводу зажигания( синий с красной полосой фото 10.1) подвязываем желтый от Х1К проводу стартера ( красный толстый и тонкий фото 10.2) подвязываем черно желтый толстый из Х1К проводу постоянного плюса ( коричневый фото 10.3) подвязываем красный толстый от Х1

Процесс установки

Для начала нужно разобрать ту часть салона, где будет подключаться сигнализация. именно:

• Снимаем кожух рулевой колонки
• Откручиваем два самореза щитка, скрывающего монтажный блок
• Снимаем монтажный блок
• Демонтажу также подлежат облицовка и приборная панель

В первую очередь, ставим простые элементы — антенну клеим на стекло, а провод ведем под потолком в стойку, затем к месту размещения блока. Лучше спрятать его за приборной панелью. Устанавливаем датчик удара на металлической поверхности. Крепим на двухсторонний скотч и стяжками. Поставить нужно так, чтобы была возможность его с удобством регулировать.

Датчик температуры нужно разместить на патрубке печки или трубке радиатора. Сирену размещают под капотом так, чтобы она смотрела вниз. Иначе она наберет воды.

Теперь точки подключения:

ЦЗ

Концевики дверей

Поворотники и стояночный тормоз (панель приборов)

Тахометрический сигнал — контроль работы двигателя берем с тахометра приборной панели:

Для установка модуля обхода иммобилайзера в замке зажигания находим белый провод и разрываем. Питание подключаем именно туда:

Цепи автозапуска:

Плюс сигнализации соединяем с плюсом силового блока, а центральный замок управляется по минусу. Чтобы подключить управление ЦЗ по минусу, нужно использовать следующую схему:

Зелено-черный и сине-черный подключаются к постоянному плюсу.

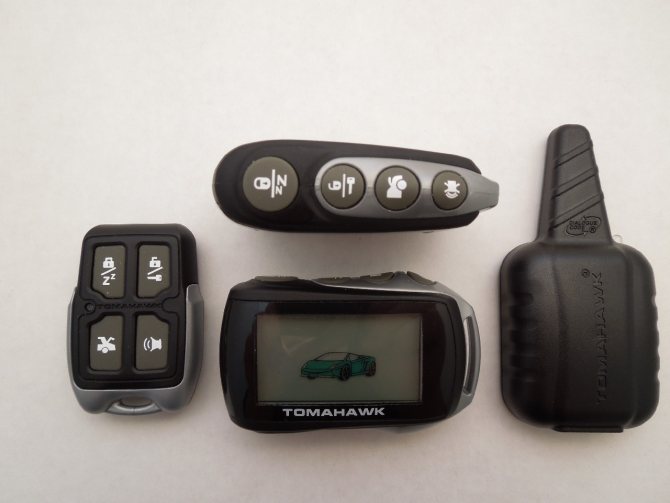

Особенности установки сигнализации Tomahawk

При подключении моделей Томагавк 10.1, 9.7, 7.1, 9.9, 9.5, 7.2, 9.3, CL 550, LR 950 LE, LR 1010 LC, Q9, S 700, G 9000, Z1 на Шевроле Ниву в новом кузове обратите внимание на следующие моменты.

1. Все работы по монтажу разделите на несколько частей и рассмотрите их по отдельности.
2. Блок управления сигнализацией соедините с датчиком удара, светодиодом и кнопкой «Валет».
3. Выводы охранной системы наиболее трудоёмкая и ответственная часть. Поэтапно подключите провода к катушке реле, клемме аккумуляторной батареи, поворотникам, сирене, кнопке открытия багажника, концевому выключателю стояночного тормоза, замку зажигания, концевым выключателям дверей, капота, багажника.
4. Соединив в едино всю систему, выберите место для размещения в машине. Более подробное описание каждого этапа вы найдёте в инструкции по эксплуатации.

Этапы подключения

Пошаговая инструкция:

1. Желтый самый верхний проводник подсоединить к контактам катушки питания реле. В место, где происходит разрыв электропитания катушки зажигания, вставить замкнутые электроконтакты реле. Порезать кабель, соединяющий катушку питания реле с замком зажигания. Концы, которые образовались после пореза, присоединить к нескольким реле контактам. Потом провод, который идет от замка зажигания, присоединить к проводу реле катушки.
2. Черный провод присоединить к отрицательному контакту аккумулятора. Важно до подключения отсоединить аккумулятор во избежание повреждения электрической проводки транспорта.
3. Коричневые провода подсоединить к поворотникам правой и левой стороны соответственно.
4. Розовый проводник подсоединить к красному контакту. Черный коммутировать на корпус или на аккумуляторный отрицательный полюс.
5. Красный провод подсоединить к положительному клеммному контакту. К нему должны быть присоединены желтые и черные провода центрального замка.
6. Зеленые проводники или минусы багажного открытия подсоединить к питающей катушке с дополнительным реле.
7. Белый проводник подсоединить к замку зажигания, контакту, замыкаемому во время поворота ключа и напряжению питания, а синий — к концевому дверному выключателю.

Обратите внимание! Оранжевые проводниковые элементы подсоединить к тормозному педальному концевику.

Точки подключения автосигнализации на Chevrolet Niva 2021, иммо №1118-6512010

Обход иммо на рулевой колонке: белый провод в разрыв на обходчик.

Все концевики есть на блоке иммобилайзера.

Блок центрального замка не обязательно разбирать и впаиваться туда. Все отлично работает по схеме Приоры: тонкий синий провод в разрыв (разрыв — закрыть, его на массу — открыть).

Повороты — синий и синий/черный. Можно найти в сером разъеме, под монтажным блоком.

Контроль работы двигателя (+) — с генератора очень удобно выходит один проводок. Берем с него.

Ручник — рвем и подключаем через диод, иначе не пашет.

Учесть, что приборную панель снимать — 4 самореза, но в центре панели так сильно защелкнуто, что только ломать эту скобу крепления. Либо устанавливать сигу за монтажный блок.

Основные неисправности и проблемы, с которыми можно столкнуться при подключении своими руками

Чаще всего из строя выходит электрическая часть управления соленоидами, а сами замки считаются относительно надежными.

В этой схеме есть свои слабые места, а основными причинами отказа становятся следующие факторы:

• короткое замыкание в цепи и выход предохранителя из строя;
• перетирание проводки в гибкой гофре, потеря контакта в местах соединения из-за вибраций и попадания влаги;
• неисправность реле ЦЗ;
• ошибка в блоке управления центральным замком;
• поломка электродвигателя замка.

Скидка% на запчасти и аксессуары для иномарок в магазинах «Академия Плюс».

Кнопка включения располагается в салоне Шнивы имеет вид фары с направленными вниз стрелочками. Реле противотуманок шевроле нива новые предохранители и реле в порядке, обратном снятию. Если при управлении стеклоподъёмником стекло опускается, но не поднимается или наоборотпроверьте кнопку на двери.

Сама схема предохранителей и количество элементов на нем, может различаться в зависимости от комплектации и года выпуска.

ЗАМЕНА АКТИВАТОРА ДВЕРИ НА Chevrolet NIVA

Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель и сами лампы, их разъёмы и проводку. F2 7,5 А — ближний свет в левой фаре.

F3 10 А — дальний свет в левой фаре, контрольная лампа включения дальнего света фар на приборной панели. F4 10 А — резервный предохранитель. F5 30 А — электрические стеклоподъемники передних дверей и их реле.

Если при управлении стеклоподъёмником стекло опускается, но не поднимается или наоборот , проверьте кнопку на двери. При опускании и поднимании разная полярность и направление вращения двигателя. Также дело может быть в механизме стеклоподъёмника. Чтобы добраться до него, нужно снять обшивку двери.
