Безопасность электрических сетей критически важна для комфортного проживания. Правильное подключение устройств защиты, таких как УЗО (устройство защитного отключения) и автоматические выключатели, — ключевой этап в организации электроснабжения. В этой статье рассмотрим способы подключения УЗО и автоматов, их особенности, а также ответим на вопросы о дифавтоматах и защите электрической сети. Эти знания помогут избежать ошибок при монтаже и обеспечить надежную защиту вашего дома от электрических аварий.

Необходимость защиты электрической сети

Электрическая система в квартире представляет собой сложную структуру, состоящую из множества ответвлений, таких как розетки, выключатели, а также силовые и слаботочные контуры. В эту систему входят все электрические устройства, которые мы используем в повседневной жизни.

При эксплуатации различных электрических приборов могут возникать проблемы, приводящие к неисправностям в контурах и устройствах, а иногда даже к серьезным инцидентам. У таких негативных последствий есть свои причины:

• избыточная нагрузка на отдельные линии;
• утечка тока;
• короткие замыкания.

Избыточная нагрузка на линии часто возникает при использовании мощных электроприборов в условиях устаревшей электропроводки. В таких случаях кабель не способен выдержать нагрузку, что приводит к его перегреву и оплавлению.

Утечка тока происходит, когда изоляция проводников и электрических устройств изнашивается. Это также может случиться из-за ошибок при монтаже, особенно в части подключения заземления.

Воздействие тока свыше 1,5 мА становится ощутимым для человека. Существенное превышение этого порога может привести к электрическим ударам.

Чтобы обеспечить безопасность электрического оборудования и защитить жизнь жильцов квартиры, крайне важно установить устройства для аварийного отключения электроэнергии. Следует подчеркнуть, что отсутствие таких устройств недопустимо, иначе электросеть будет считаться небезопасной.

Правильное подключение устройства защитного отключения (УЗО) и автоматического выключателя является ключевым аспектом обеспечения безопасности электрических систем. Эксперты подчеркивают, что УЗО должно быть установлено в цепи, защищающей от поражения электрическим током, и должно находиться перед автоматом. Это позволяет предотвратить повреждение оборудования в случае короткого замыкания или утечки тока.

При подключении важно учитывать номинальные токи и характеристики устройств. Автоматический выключатель должен соответствовать мощности подключаемых приборов, а УЗО — уровню утечки тока. Специалисты рекомендуют использовать двухполюсные УЗО для однофазных сетей и четырехполюсные для трехфазных. Также необходимо правильно организовать заземление, что значительно повысит уровень безопасности. Важно помнить, что неправильное подключение может привести к серьезным последствиям, поэтому лучше доверить эту работу квалифицированным электрикам.

https://youtube.com/watch?v=Yr8S-0dpNgg

Особенности приборов для отключения нагрузки

Если электрическая система разделяется на контуры, то для каждой линии в цепочке устанавливают отдельный автоматический выключатель, а на выходе монтируют устройство защиты. Тем не менее, существует множество вариантов подключения. Поэтому, для начала необходимо разобраться с отличиями УЗО и другой автоматики.

Интересные факты

Вот несколько интересных фактов о подключении УЗО (устройства защитного отключения) и автоматов:

1. Сочетание защиты: УЗО и автоматический выключатель (автомат) выполняют разные функции, но их совместное использование значительно повышает безопасность электрической сети. Автомат защищает от перегрузок и коротких замыканий, а УЗО — от утечек тока, которые могут привести к поражению электрическим током. Правильное подключение этих устройств обеспечивает комплексную защиту.

2. Правила подключения: При подключении УЗО важно учитывать его номинальный ток и ток утечки. УЗО должно быть установлено на входе в распределительный щит, а автомат — на выходе к конкретной группе потребителей. Это позволяет УЗО отключать питание при обнаружении утечки, а автомат — при перегрузке, что минимизирует риск повреждения оборудования и повышает безопасность.

3. Проверка работоспособности: УЗО имеет кнопку тестирования, которая позволяет проверять его работоспособность. Рекомендуется проводить такую проверку не реже одного раза в месяц. Это важно, так как неисправное УЗО не сможет защитить от утечек тока, что может привести к серьезным последствиям.

Автоматические выключатели – усовершенствованные «пробки»

Много лет назад, когда современные устройства для защиты электрических сетей еще не существовали, при увеличении нагрузки на общую линию срабатывали «пробки» – простейшие механизмы для аварийного отключения электроэнергии.

С течением времени эти устройства были значительно усовершенствованы, что дало возможность создать автоматические выключатели, которые срабатывают в таких ситуациях, как короткое замыкание и чрезмерная нагрузка на линию. В одном электрощите может находиться от одного до нескольких автоматов, и их количество зависит от числа линий, присутствующих в конкретной квартире.

Важно отметить, что чем больше отдельных линий электропроводки, тем легче проводить ремонтные работы. Это связано с тем, что для установки одного устройства не требуется отключать всю электрическую сеть.

Установка автоматических выключателей – это необходимый этап при сборке электрощита для домашнего использования. Эти устройства мгновенно реагируют на перегрузку сети и короткие замыкания. Однако стоит помнить, что они не обеспечивают защиту от утечки тока.

Цены на защитную автоматику

Защитная автоматика

УЗО – устройства автоматической защиты

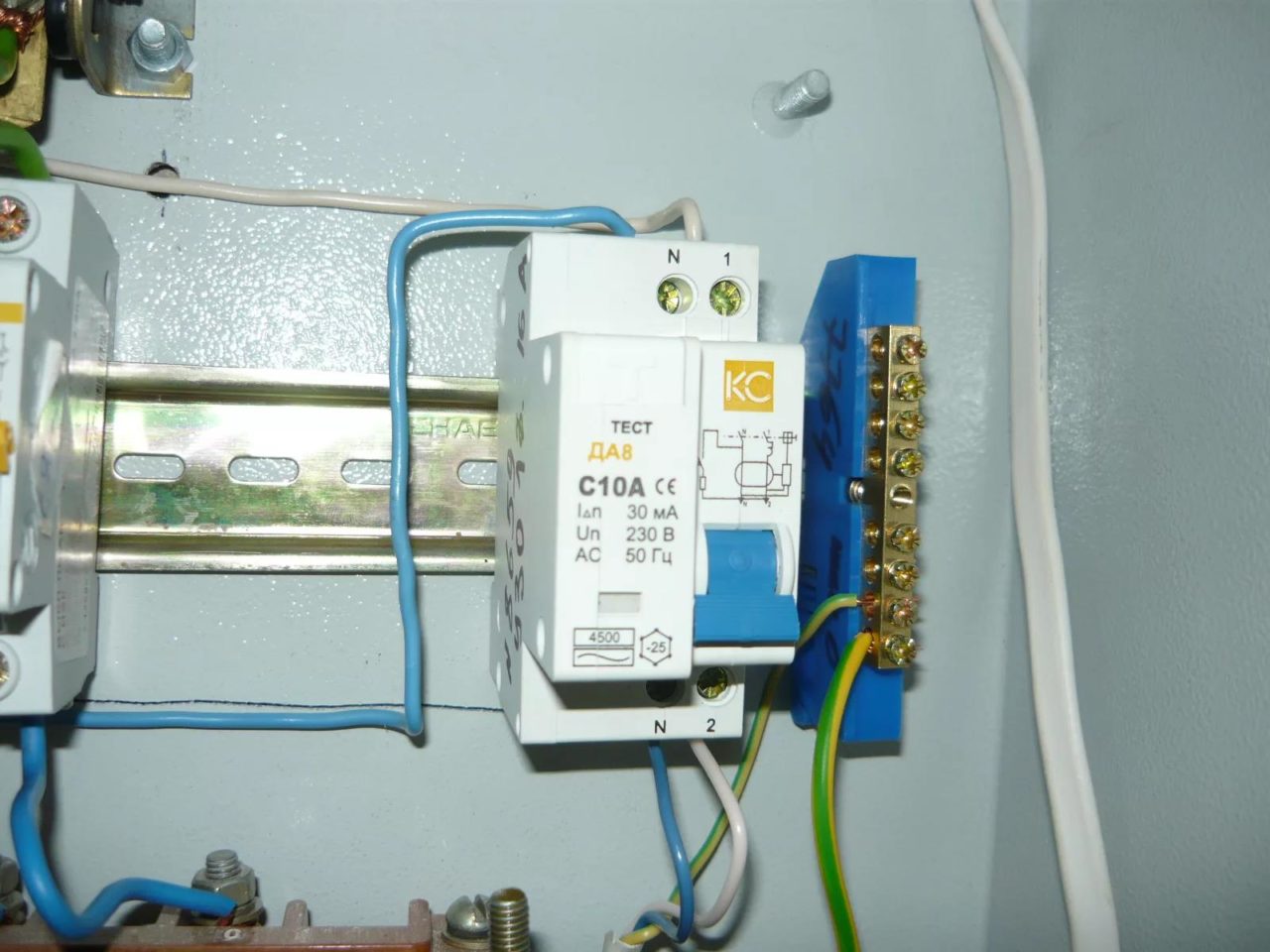

УЗО – это устройство, предназначенное для контроля тока и предотвращения его утечек. Внешне оно напоминает автоматический выключатель, однако его принцип работы отличается.

Это устройство может быть многопрофазным и функционирует при напряжении 230/400 В и токах до 32 А. Тем не менее, оно также может срабатывать при меньших значениях.

В некоторых случаях применяются устройства с обозначением 10 мА, которые используются для подключения линий в помещениях с повышенной влажностью. Существует два основных типа УЗО, и для выбора подходящего варианта стоит рассмотреть их подробнее.

Таблица №1. Виды УЗО.

Следует отметить, что электромеханические устройства более популярны. Если потребитель случайно коснется проводника фазы при отключенной плате, он может получить удар током. В то время как электромеханическое УЗО останется в рабочем состоянии.

Таким образом, УЗО защищает систему только от утечек тока, но неэффективно при повышенном напряжении на линии. Именно поэтому его устанавливают в сочетании с автоматическим выключателем. Только совместная работа этих двух устройств обеспечит надежную защиту электрической сети.

Цены на различные виды УЗО

УЗО

Что такое дифавтомат и чем он отличается от УЗО?

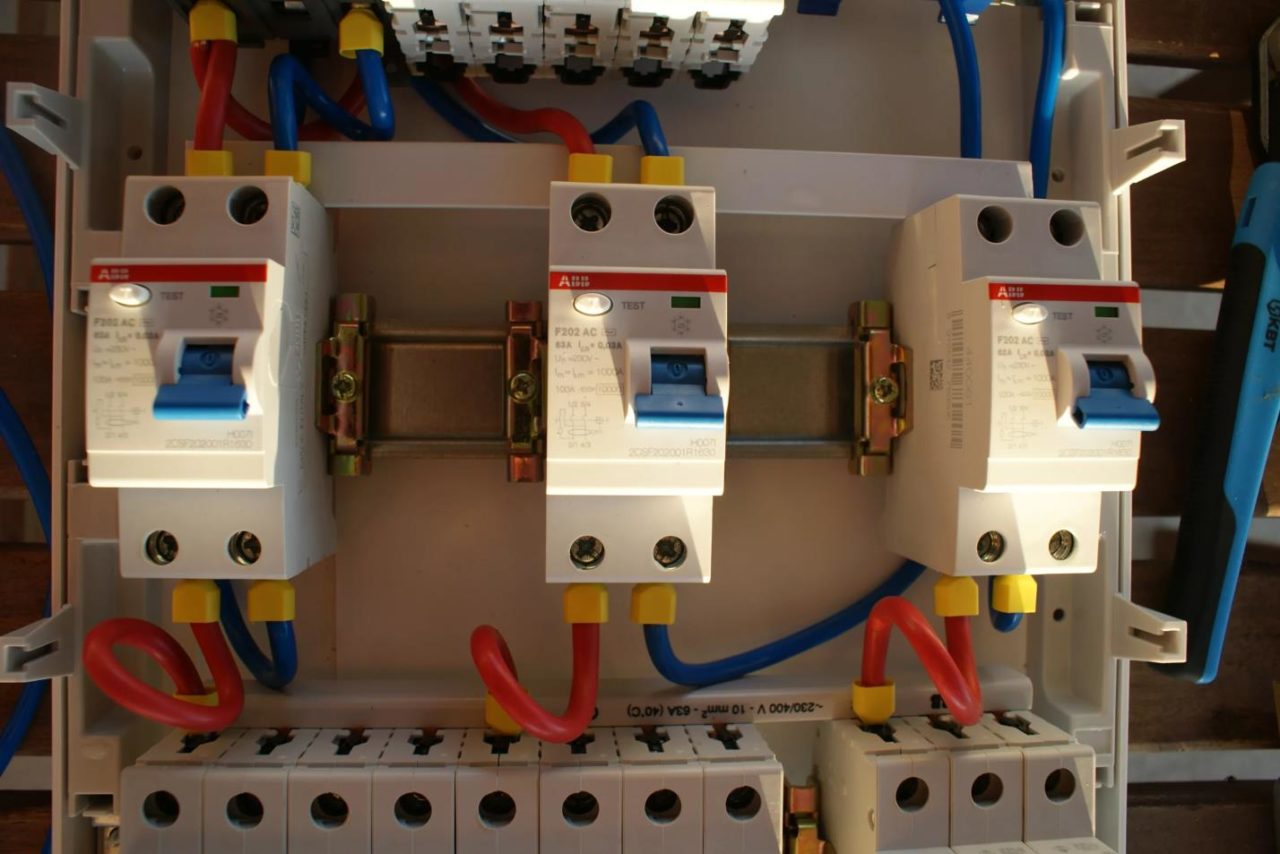

Если рассматривать, чем дифференциальный автомат отличается от своего предшественника, стоит отметить его интеграцию с автоматическим выключателем. По сути, дифференциальный автомат – это объединение этих двух устройств в одном корпусе.

Это устройство выполняет ряд важных функций:

• защищает от утечек тока;
• предотвращает перегрузки на электрических линиях;
• мгновенно отключает питание при возникновении короткого замыкания.

Несмотря на свои компактные размеры, этот прибор срабатывает за считанные секунды, но только при условии, что он изготовлен качественно и надежно. На корпусе устройства размещены основные маркировки, которые помогут в выборе.

Как и на корпусе УЗО, здесь указаны параметры тока нагрузки и утечки, измеряемые в миллиамперах (мА).

Некоторые пользователи могут подумать, что появление дифференциального автомата должно привести к отказу от использования автоматов и УЗО. Однако оба этих устройства по-прежнему остаются актуальными и востребованными.

Цены на различные виды дифавтоматов

Дифавтомат

Видео – Что лучше УЗО или дифференциальный автомат?

https://youtube.com/watch?v=mUiaG1YjB0g

Какие бывают типы УЗО и дифференциальных автоматов по роду утечки тока?

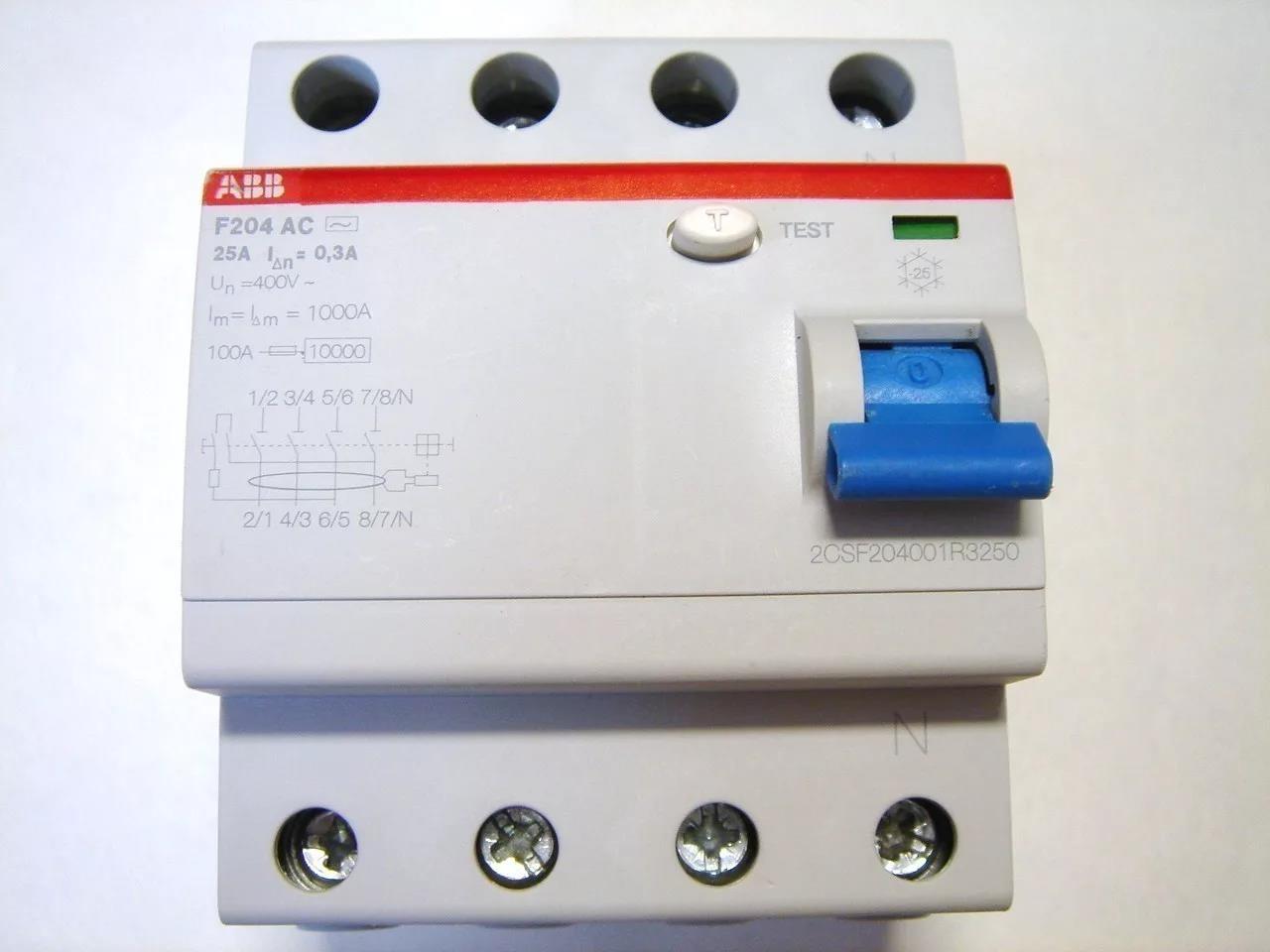

В электросхемах используются различные типы токов, поэтому и защитные устройства принято подразделять на классы:

1. Тип АС. Это распространенный класс приборов, которые имеют бюджетную стоимость, поэтому часто используются в квартирах и загородных домах. Они рассчитываются для утечки переменного тока, на котором функционирует большая часть бытовых приборов.
2. Тип А. Позволяет распознать утечку как переменного, так и постоянного тока. В последние годы производители начали выпускать устройства, адаптированные именно под такие УЗО. Здесь используются импульсные блоки питания для регулировки мощности. Поскольку это более надежные устройства, они стоят немного дороже предыдущих.
3. Тип B. Эти УЗО тоже реагируют на утечку любого тока. При этом они часто используются лишь на производственных объектах, в местах общественного пользования. Устанавливать их в квартиру не имеет смысла.

Способы подключения в частном доме или квартире

Если вы решили установить защитное устройство в своем доме или квартире, важно правильно выбрать его параметры в соответствии с установленными нормами. Прежде всего, следует обратить внимание на допустимую нагрузку тока и определить, для каких целей будет использоваться прибор.

Если вам нужно защитить только один электроприбор, например, стиральную машину, можно выбрать устройство с минимальным номинальным током. Однако, если УЗО планируется устанавливать на всю квартиру, необходимо сначала подсчитать общую нагрузку всех электроприемников, а затем выбрать подходящее устройство. Также важным параметром является дифференциальный ток: при его увеличении срабатывает защитный механизм. После этого останется только произвести монтаж УЗО.

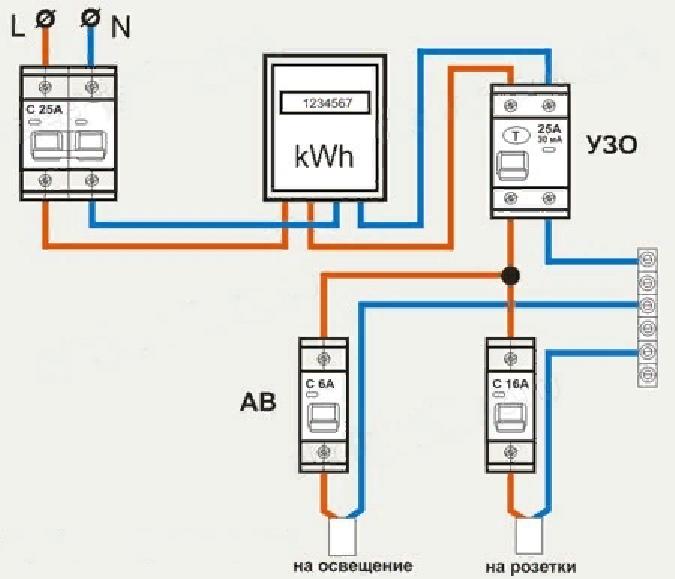

Если рассмотреть представленную схему, можно заметить, что защитное устройство устанавливается после входного автомата и электросчетчика. Затем от УЗО идет провод фазы к автоматическим выключателям, которые контролируют различные группы нагрузок. Далее провод подключается к энергопотребителям, таким как светильники и розетки.

По линии нуля кабель идет к зажимным колодкам, после чего разветвляется на потребителей. На данной схеме отсутствует нулевая шина, что часто встречается в домах и квартирах старой постройки. В этом случае будет уместна схема с несколькими защитными устройствами для каждой точки потребления.

Особенности подключения к сети с одной фазой однополюсных и четырехполюсных защитных устройств

Исходя из схемы, которая представлена выше, не составит труда подключить однополюсное УЗО, ведь это самый простой и востребованный вариант при наличии сети с одной фазой. Таким образом, можно сделать монтаж, как в квартире, так и в частном доме.

Здесь главное не перепутать места подключения проводов ноля и фазы. Чаще всего для кабеля входящей фазы используют обозначение «1», а для выходящей – «2». Нейтраль принято обозначать– «N».

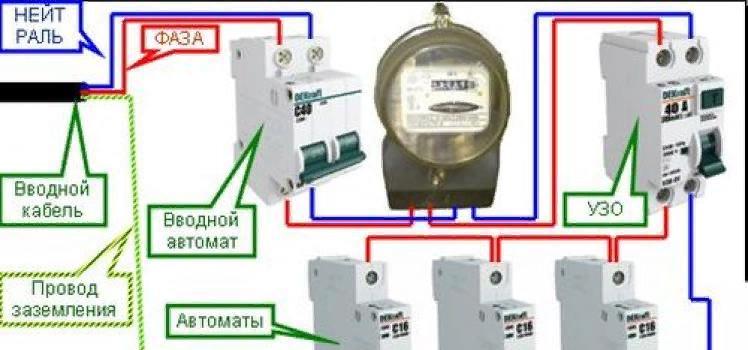

Важный момент! Четырехполюсное УЗО крайне редко применяют для сети с одной фазой, ведь это нецелесообразно. Его монтируют лишь в случае временного устройства или при необходимости дальнейшей модернизации в сеть с тремя фазами.

Далее предстоит действовать по такому же принципу, как и в случае с однополюсным устройством. Для этого нейтраль соединяют с зажимом, на котором имеется обозначение «N». Фазный провод подсоединяют к зажиму в цепочку, где включена кнопка «Тест». Чаще всего она находится рядом с цепочкой нейтрали. С помощью этой кнопки необходимо как минимум один раз в 30 дней проводить проверку исправности оборудования.

Куда устанавливать?

Обычно защитное устройство размещают в электрическом щитке, который располагается на лестничной площадке или в квартире. В этом щитке находится множество элементов, отвечающих за учет и распределение электроэнергии до тысячи ватт. Поэтому в одном щите с УЗО можно найти автоматические выключатели, электросчетчик, зажимные колодки и другие устройства.

Если у вас уже имеется установленный щиток, то установка УЗО не вызовет трудностей. Вам потребуется лишь небольшой набор инструментов, который включает плоскогубцы, кусачки, отвертки и маркер.

Процесс монтажа автоматики в электрическом щитке: пошаговая инструкция

Рассмотрим вариант сборки электрощита для однокомнатной квартиры, здесь будет использоваться рубильник, защитное многофункциональное устройство, далее будет устанавливаться группа УЗО (типа «А» для стиральной и посудомоечной машины, потому что такое устройство рекомендует производитель техники). После защитного устройства будут идти все группы автоматических выключателей (на кондиционер, холодильник, стиральную, посудомоечную машины, плиту, а также на освещение). Кроме того, здесь будут использованы импульсные реле, они нужны для управления осветительными приборами. В щитке еще будет устанавливаться специальный модуль для разводки электропроводки, который напоминает распаячную коробку.

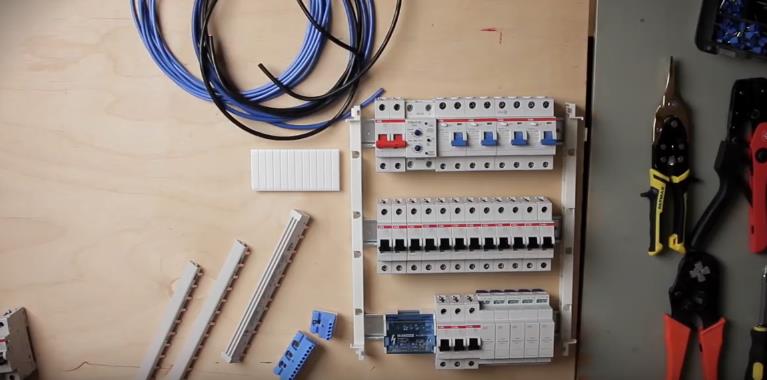

Шаг 1: сначала на DIN- рейку необходимо расставить всю автоматику, таким образом, как мы будем ее подключать.

В щитке сначала идет рубильник, затем УЗМ, четыре УЗО, группа автоматических выключателей по 16 А, 20 А, 32 А. Далее расположилось 5 импульсных реле, 3 группы освещения по 10 А и модуль для соединения проводки.

Шаг 2: Далее нам понадобится гребенка на два полюса (для того чтобы запитать УЗО). Если гребенка имеет большую длину, чем количество УЗО (в нашем случае четыре), то ее следует укоротить с помощью специальной машинки.

Шаг 3: теперь для всех УЗО следует объединить питание, установив гребенку. Причем винты первого УЗО не следует затягивать. Далее необходимо взять отрезки кабелей 10 квадратных миллиметров, снять с концов изоляцию, сделать опрессовку наконечниками, после чего соединить рубильник с УЗМ, а УЗМ с первым УЗО.

Шаг 4: далее необходимо подать питание на рубильник, а соответственно и на УЗМ с УЗО. Сделать это можно с помощью питающего кабеля, у которого на одном конце имеется штекер, а на другом два обжатых провода с наконечниками. Причем сначала необходимо вставить обжатые провода в рубильник, а только потом делать подключение к сети.

Далее останется подключить штекер, затем выставить примерный диапазон на УЗМ и нажать на кнопку «Тест». Так, получится проверить работоспособность устройства.

Шаг 5: теперь нужно отключить питание и продолжить сборку – следует запитать гребенкой группу автоматических выключателей на центральной рейке. Здесь у нас будет 3 группы (первая – варочная панель/духовка, вторая – посудомоечная и стиральная машины, третья – розетки).

Шаг 6: далее необходимо перейти к нулевым шинам. Здесь установлено четыре УЗО, но при этом требуется только две нулевые шины, потому что для 2 групп они не требуются. Причиной тому является наличие в автоматах отверстий не только сверху, но и снизу, поэтому в каждое из них мы подключим нагрузку, соответственно и шина здесь не потребуется.

В данном случае потребуется кабель 6 квадратных миллиметров, который необходимо отмерить по месту, зачистить, зажать концы и соединить УЗО со своими группами.

Шаг 7: поскольку автоматику мы уже подключили, осталось запитать импульсные реле. Следует соединить их между собой кабелем 1,5 квадратных миллиметров. Кроме того, следует соединить фазу автомата с распределительной коробкой.

Далее необходимо взять маркер, чтобы проставить метки групп, для которых предназначается то или иное оборудование. Делается это для того, чтобы не запутаться в случае дальнейшего ремонта.

Видео – Как подключить УЗО

https://youtube.com/watch?v=Yr8S-0dpNgg

Ошибки, которые допускают электрики при подключении автоматики

Стоит отметить, что часто оборудование раньше времени выходит из строя при наличии следующих ошибок в процессе проведения монтажных работ:

1. Неправильное соединение выходящих контактов. Проводник ноля часто путают с нейтральным.
2. Подача питающего напряжения в нижней части устройства – приводит к потере работоспособности прибора.
3. Между собой запрещается соединять выходы нулевых проводников нескольких приборов. Это приводит к тому, что устройство утрачивает чувствительность. Из-за чего УЗО не отключает питание при возникновении опасности.
4. Не следует в розетке соединять нейтральный провод с проводом заземления, что тоже провоцирует перебои работы.
5. Контакты питания не допускается заводить с разных сторон. К примеру, фазу питания в нижней части, а отходящий ноль сверху. Это тоже приведет к неправильному функционированию оборудования.

Правила подключения УЗО должен знать каждый электрик!

При соблюдении инструкций получится подсоединить автоматы и защитные устройства в щитке без помощи профессионального электрика. Тем не менее, все действия следует выполнять поэтапно, не торопясь, чтобы исключить ошибки. Подробнее о подключении автоматов в электрическом щитке можно прочитать в нашей специальной статье.

Рекомендации по выбору места установки УЗО и автоматов

При установке устройств защитного отключения (УЗО) и автоматических выключателей (автоматов) важно правильно выбрать место их размещения. Это не только обеспечит эффективную работу оборудования, но и повысит безопасность электрической сети. Рассмотрим основные рекомендации по выбору места установки.

1. Удобный доступ для обслуживания

УЗО и автоматы должны быть установлены в местах, где к ним будет легкий доступ для обслуживания и проверки. Это может быть щиток, расположенный в коридоре, на лестничной площадке или в другом удобном месте. Избегайте установки в труднодоступных местах, таких как высокие потолки или за мебелью.

2. Защита от влаги и загрязнений

Важно учитывать уровень влажности и загрязненности в месте установки. УЗО и автоматы не должны быть размещены в помещениях с высокой влажностью (например, в ванных комнатах или на кухнях), если они не имеют соответствующей защиты. В таких случаях рекомендуется использовать устройства с защитой IP65 или выше. Также стоит избегать установки в местах, где возможны механические повреждения или попадание пыли.

3. Учет температуры окружающей среды

Температура в месте установки должна находиться в пределах, рекомендованных производителем. Обычно это диапазон от -5 до +40 градусов Цельсия. Установка в местах с экстремальными температурами может привести к снижению срока службы оборудования и его неправильной работе.

4. Расположение относительно электрических приборов

УЗО и автоматы должны быть установлены вблизи тех электрических приборов, которые они будут защищать. Это минимизирует длину проводов и снижает риск перегрева. Также стоит учитывать, что УЗО должно быть установлено на вводе в дом или квартиру, чтобы защитить всю электрическую сеть.

5. Соблюдение норм и правил

При установке УЗО и автоматов необходимо соблюдать все действующие нормы и правила, такие как ПУЭ (Правила устройства электроустановок). Это включает в себя требования к высоте установки, расстоянию до других элементов электрооборудования и т.д. Например, автоматы и УЗО должны быть установлены на высоте 1,5 метра от уровня пола для удобства доступа.

6. Учет нагрузки и распределение по группам

При проектировании электрической сети важно учитывать общую нагрузку и распределять ее по группам. УЗО и автоматы должны быть установлены так, чтобы каждая группа приборов имела свою защиту. Это позволит избежать перегрузок и повысит безопасность эксплуатации.

Следуя этим рекомендациям, вы сможете правильно выбрать место для установки УЗО и автоматов, что обеспечит надежную и безопасную работу вашей электрической сети.

Вопрос-ответ

Как выбрать правильное УЗО для своего электроснабжения?

При выборе УЗО важно учитывать номинальный ток, который должен соответствовать максимальному току нагрузки, а также чувствительность устройства, которая обычно составляет 30 мА для защиты от поражения электрическим током. Также стоит обратить внимание на тип УЗО: для бытовых нужд чаще всего выбирают тип А, который защищает от утечек переменного тока.

Как правильно подключить автоматический выключатель к УЗО?

Автоматический выключатель подключается к УЗО следующим образом: сначала отключите питание, затем подключите входные провода к клеммам УЗО, соблюдая полярность. После этого выходные провода от УЗО соединяются с автоматом. Важно следить за тем, чтобы все соединения были надежными и изолированными.

Что делать, если УЗО срабатывает без видимой причины?

Если УЗО срабатывает без видимой причины, это может указывать на наличие утечки тока, повреждение изоляции проводов или неисправность подключенных устройств. Рекомендуется отключить все нагрузки и проверить каждое устройство по отдельности. Если проблема сохраняется, стоит обратиться к специалисту для диагностики и устранения неисправностей.

Советы

СОВЕТ №1

Перед началом подключения УЗО и автоматов обязательно отключите электричество в щите. Это поможет избежать поражения электрическим током и обеспечит вашу безопасность во время работы.

СОВЕТ №2

При выборе УЗО и автоматов обращайте внимание на их номинальные значения. Убедитесь, что они соответствуют мощности подключаемых приборов и защищают от перегрузок и коротких замыканий.

СОВЕТ №3

Следуйте схемам подключения, указанным в инструкции к устройствам. Правильная последовательность подключения УЗО и автоматов гарантирует их корректную работу и защиту электрической сети.

СОВЕТ №4

Регулярно проверяйте работоспособность УЗО, нажимая на тестовую кнопку. Это поможет убедиться, что устройство функционирует правильно и может защитить вас в случае утечки тока.
