В этой статье рассмотрим процесс замены ТЭНа на котле отопления и его врезки в систему. Правильное подключение и настройка ТЭНа обеспечивают эффективную работу отопительного оборудования. Предоставим пошаговую инструкцию для самостоятельного выполнения задачи и советы по проверке функциональности установленного оборудования. Эта информация поможет тем, кто хочет сэкономить на услугах специалистов и разобраться в устройстве своего котла.
Подключение ТЭНов электрического котла
Первое, на что стоит обратить внимание, — это номинальная мощность ТЭНа. Если вы установите устройство с недостаточной мощностью, то не получите необходимое количество тепла, при этом затратив много электроэнергии. В то же время, установка устройства с чрезмерной мощностью может привести к постоянному перегреву, а в худшем случае — к взрыву.
Что касается его размещения, ТЭН должен быть полностью погружен в воду, иначе он будет перегреваться. Обычно его устанавливают в нижней части радиатора, что позволяет избежать накопления воздуха в этом месте. Чтобы продлить срок службы устройства и уменьшить образование налета, который может значительно снизить его эффективность и вызвать коррозию, рекомендуется использовать дистиллированную воду.
При врезке ТЭНа или блока ТЭНов в систему отопления крайне важно качественно выполнить герметизацию торцевых соединений. В противном случае, если жидкость попадет на нагревательный элемент (спираль), это создаст опасность для жильцов дома. Рассмотрим варианты подключения к электрическим сетям с различным количеством фаз.
Если у вас однофазная сеть, что чаще всего встречается на дачах или в старых зданиях, необходимо установить предохранитель. В этом случае используются два проводника: фаза и ноль. Существует два способа подключения — параллельный и последовательный. Разница между ними заключается в распределении исходного напряжения между компонентами.
Чаще всего применяется параллельное подключение, так как оно позволяет минимизировать потери полезной энергии. Последовательная схема используется крайне редко, так как она предполагает потери энергии. Для любой из выбранных схем следует выбирать провод с большим сечением, так как на него будет высокая нагрузка.
При подключении к трехфазной сети существует несколько методов. Первый из них — это схема «звезда», которая предполагает подключение к сети 220 В с наличием нулевого провода от щита. В этом случае используется одна перемычка, подключаемая к нулю, а остальные три свободных конца соединяются с фазами.
Второй метод — треугольное подключение, при котором приходящее напряжение составляет 380 В. Если подключить сюда ТЭНы, предназначенные для работы на 220 В, они могут выйти из строя, так как сгорят. Основное отличие между треугольником и звездой заключается в отсутствии нулевого проводника в треугольной схеме.
При замене ТЭНа на котле отопления или врезке в систему отопления важно учитывать несколько ключевых аспектов. Эксперты рекомендуют начинать с отключения котла от электросети и системы водоснабжения, чтобы избежать травм и повреждений. Затем следует тщательно изучить инструкцию к оборудованию, так как разные модели могут иметь свои особенности. При демонтаже старого ТЭНа необходимо обратить внимание на состояние уплотнительных элементов и при необходимости заменить их, чтобы избежать утечек.
При врезке в систему отопления важно правильно выбрать место для установки, чтобы обеспечить оптимальный поток теплоносителя. Специалисты подчеркивают, что использование качественных материалов и инструментов значительно увеличивает срок службы системы. Не стоит забывать о необходимости проверки герметичности соединений после завершения работ. В случае сомнений в своих силах, лучше обратиться к профессионалам, чтобы избежать возможных проблем в будущем.
Врезка ТЭНов в систему отопления дома
Если вы планируете заменить или найти альтернативный источник тепла для вашего твердотопливного котла, например, таких марок как Дон, Купер, Эван, Бренерам Акватэн или Теплодар, то это решение будет отличным, так как оно не требует значительных усилий и финансовых затрат.
При выполнении данной процедуры важно соблюдать меры предосторожности, так как любые работы с электричеством могут быть опасными.
Давайте подробнее рассмотрим, как подключить ТЭНы к котлу. Если вы используете его в качестве резервного источника нагрева, учтите изменения уровня давления; для его стабилизации рекомендуется установить насос.
Рассмотрим процесс установки устройства поэтапно:
- Проверьте направление резьбы в патрубке и измерьте его диаметр.
- Слейте теплоноситель.
- Убедитесь, что радиатор установлен ровно, так как даже небольшой наклон может привести к образованию воздушных пробок.

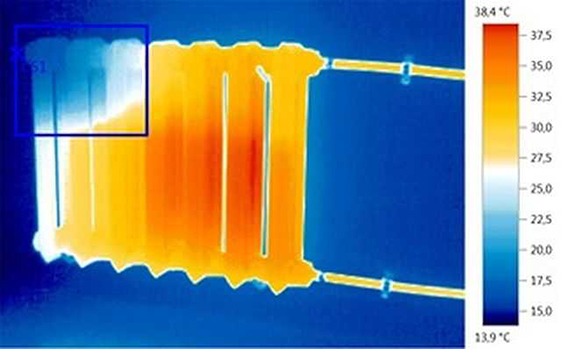

Воздушная пробка в радиаторе отопления. Установите нагревательный элемент в патрубок. Для обеспечения герметичности соединения используйте прокладки, которые идут в комплекте; если их нет, можно изготовить самостоятельно.
— Подключите нагревательный элемент и терморегулятор к радиатору.
— Если у вас еще не установлен кран Маевского, обязательно установите его, так как он необходим для выпуска воздуха из системы.
После этого заполните систему жидкостью и с помощью крана Маевского удалите накопившийся воздух. Используя тестер, проверьте, что ТЭН изолирован от батареи, чтобы избежать поражения электрическим током. Если обнаружите пробой, проверьте исправность нагревательного элемента. В случае повреждения изоляции, замените ее и повторите установку.
| Этап работы | Описание действия | Необходимые инструменты и материалы |
|---|---|---|
| Подготовка к замене ТЭНа | ||
| 1. Отключение котла | Полностью отключите котел от электросети и перекройте подачу воды. | Отвертка (для снятия крышки), индикатор напряжения. |
| 2. Слив воды из системы | Слейте воду из системы отопления до уровня ниже ТЭНа. | Шланг, емкость для слива воды, гаечный ключ (для сливного крана). |
| 3. Доступ к ТЭНу | Снимите защитный кожух котла, чтобы получить доступ к ТЭНу. | Отвертка, гаечный ключ. |
| Замена ТЭНа | ||
| 1. Отключение проводов | Отсоедините электрические провода от старого ТЭНа. | Отвертка, плоскогубцы. |
| 2. Извлечение старого ТЭНа | Открутите крепежные гайки и аккуратно извлеките старый ТЭН. | Гаечный ключ, разводной ключ. |
| 3. Установка нового ТЭНа | Установите новый ТЭН, убедившись в правильном положении уплотнительной прокладки. | Гаечный ключ, разводной ключ, новый ТЭН с прокладкой. |
| 4. Подключение проводов | Подсоедините электрические провода к новому ТЭНу, соблюдая полярность. | Отвертка, плоскогубцы. |
| Подготовка к врезке ТЭНа в систему отопления | ||
| 1. Выбор места врезки | Определите оптимальное место для врезки ТЭНа в систему отопления (обычно в обратную линию). | Маркер, рулетка. |
| 2. Слив воды из системы | Полностью слейте воду из системы отопления. | Шланг, емкость для слива воды, гаечный ключ (для сливного крана). |
| 3. Разметка и вырезание отверстия | Разметьте и вырежьте отверстие в трубе для установки ТЭНа. | Маркер, рулетка, труборез или болгарка, напильник (для зачистки краев). |
| Врезка ТЭНа в систему отопления | ||
| 1. Установка муфты/тройника | Установите резьбовую муфту или тройник в вырезанное отверстие. | Гаечный ключ, фум-лента или пакля с герметиком. |
| 2. Установка ТЭНа | Вкрутите ТЭН в муфту/тройник, обеспечив герметичность соединения. | Гаечный ключ, разводной ключ, фум-лента или пакля с герметиком, новый ТЭН с прокладкой. |
| 3. Подключение электричества | Подключите ТЭН к электросети через отдельный автомат и УЗО. | Отвертка, плоскогубцы, кабель, автомат, УЗО. |
| Завершающие работы | ||
| 1. Заполнение системы водой | Заполните систему отопления водой, удаляя воздух через воздухоотводчики. | Гаечный ключ (для воздухоотводчиков). |
| 2. Проверка герметичности | Внимательно осмотрите все соединения на предмет протечек. | Сухая тряпка. |
| 3. Тестовый запуск | Включите котел и проверьте работу ТЭНа. | — |
Интересные факты
Вот несколько интересных фактов о замене ТЭНа на котле отопления и врезке в систему отопления:
-
Энергетическая эффективность: Замена старого ТЭНа на более современный и эффективный может значительно снизить потребление электроэнергии. Новые модели часто имеют улучшенные теплоизоляционные свойства и более высокую эффективность, что позволяет сократить затраты на отопление.
-
Правильный выбор ТЭНа: При замене ТЭНа важно учитывать не только его мощность, но и материал, из которого он изготовлен. Например, нержавеющая сталь более устойчива к коррозии, чем медь, что может продлить срок службы ТЭНа и всей системы отопления.
-
Врезка в систему отопления: При врезке нового элемента в систему отопления важно учитывать гидравлические характеристики всей системы. Неправильная врезка может привести к неравномерному распределению тепла и даже к повреждению котла. Поэтому рекомендуется использовать специальные инструменты и следовать инструкциям производителя.
Расчет мощности и разновидности ТЭНов
Существует устоявшаяся формула, позволяющая точно определить необходимую мощность для обогрева помещения. Исходя из расчётов, для обогрева площади в 10 м² требуется 1 кВт энергии. Формула выглядит следующим образом:
Р = 0,0066 * m * (T1 — T2) / t, где
m — объем нагреваемой жидкости,
T1 — конечная температура жидкости в градусах Цельсия,
T2 — начальная температура жидкости,
t — время, за которое происходит нагрев жидкости, в минутах.
Р — мощность нагревательного элемента.
Давайте проведем расчет для алюминиевого радиатора, состоящего из 6 секций, который вмещает около 4 литров жидкости. Нам нужно за 15 минут поднять температуру радиатора с 15 до 60 градусов. Выполним расчет:
Р = 0,0066 * 4 * (60 — 15) / 15 = 0,792. Таким образом, необходимая мощность составляет 0,8 кВт.
Смотрите видео о подключении ТЭНа к однофазной и трехфазной сети:
Подбор и закупка необходимых материалов и инструментов
Перед тем как приступить к замене ТЭНа на котле отопления или врезке в систему отопления, необходимо тщательно подготовиться. Это включает в себя выбор и закупку всех необходимых материалов и инструментов, чтобы работа прошла максимально эффективно и безопасно.
1. Определение типа ТЭНа

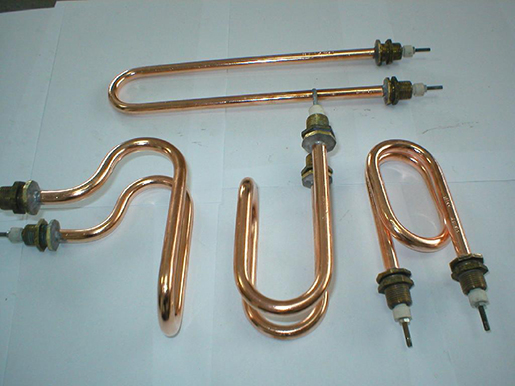

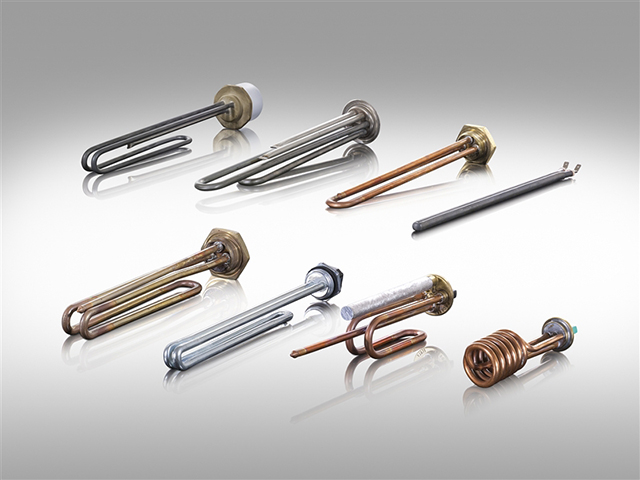

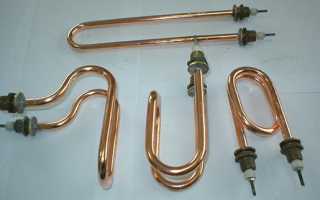

Первым шагом является определение типа ТЭНа, который установлен в вашем котле. Существует несколько видов ТЭНов, включая трубчатые, фланцевые и погружные. Убедитесь, что вы знаете точные характеристики вашего устройства, такие как мощность, напряжение и размеры. Это поможет вам выбрать подходящую замену.
2. Закупка нового ТЭНа
После определения типа ТЭНа, необходимо приобрести новый элемент. Рекомендуется выбирать продукцию от известных производителей, чтобы гарантировать качество и долговечность. Обратите внимание на следующие параметры:
- Мощность: должна соответствовать мощности старого ТЭНа.
- Материал: чаще всего используются нержавеющая сталь или медь.
- Гарантия: наличие гарантии на изделие также является важным фактором.
3. Инструменты для замены
Для замены ТЭНа вам понадобятся следующие инструменты:
- Отвертка: для откручивания креплений и соединений.
- Ключи: для работы с гайками и фланцами.
- Плоскогубцы: для захвата и удержания деталей.
- Мультиметр: для проверки электрических соединений.
- Изолента: для изоляции проводов.
- Герметик: для обеспечения герметичности соединений.
4. Дополнительные материалы
Кроме самого ТЭНа и инструментов, вам могут понадобиться дополнительные материалы:
- Уплотнительные кольца: для предотвращения протечек.
- Крепежные элементы: если старые детали повреждены или отсутствуют.
- Антикоррозийные составы: для защиты металлических частей от коррозии.
5. Подготовка к работе
Перед началом работы убедитесь, что у вас есть все необходимые материалы и инструменты. Также рекомендуется ознакомиться с инструкцией по эксплуатации вашего котла, чтобы избежать ошибок в процессе замены. Не забудьте отключить котел от электросети и системы водоснабжения, чтобы обеспечить безопасность во время работы.
Следуя этим рекомендациям, вы сможете правильно подобрать и закупить все необходимые материалы и инструменты для замены ТЭНа на котле отопления или врезки в систему отопления, что значительно упростит процесс и повысит его эффективность.
Вопрос-ответ
Как выкрутить ТЭН?
Чтобы снять ТЭН, необходимо открутить гайку, снять планку, а фланец вместе с нагревательным элементом протолкнуть внутрь бойлера. Далее остается через горловину развернуть ТЭН так, чтобы фланец был сверху, и провести демонтаж. Вся остальная процедура замены и последующего подключения ничем не отличается от стандартной.
Как долго служит ТЭН в электрокотле?
Срок службы ТЭН составляет около 5 000 часов. Однако есть вероятность, что он прослужит меньше или дольше положенного срока.
Почему перегорает ТЭН в котле?
Можно перечислить следующие основные причины неисправности ТЭНа: обрыв нагревающей нити. Если она перегорает под воздействием короткого замыкания в электросети или других факторов, происходит размыкание цепи, и устройство перестает работать. Утечка электротока, которую также называют пробоем на корпус.
Советы
СОВЕТ №1
Перед началом работы обязательно отключите котел от электросети и закройте запорные краны на подаче и обратке воды. Это поможет избежать электрических ударов и утечек воды во время замены ТЭНа.
СОВЕТ №2
При замене ТЭНа используйте только оригинальные или совместимые детали, рекомендованные производителем вашего котла. Это обеспечит надежную работу и предотвратит возможные поломки в будущем.
СОВЕТ №3
Перед установкой нового ТЭНа проверьте состояние уплотнительных колец и резьбы. При необходимости замените их, чтобы избежать протечек и обеспечить герметичность соединений.
СОВЕТ №4
После завершения установки нового ТЭНа, заполните систему водой и проверьте на наличие утечек. Также рекомендуется провести тестирование работы котла, чтобы убедиться, что все функционирует правильно.
