В статье рассмотрим, как проверить конденсатор мультиметром без его выпаивания из схемы. Конденсаторы важны для работы электрических устройств, и их неисправность может вызвать сбои в системе. Пошаговая инструкция поможет быстро выявить поломки и понять принцип работы конденсаторов и методы их тестирования. Эта информация полезна как для опытных радиолюбителей, так и для новичков, желающих разобраться в основах электроники.

Что такое конденсатор?

Если обратить внимание на статистику, можно заметить, что более половины рекомендаций по ремонту оборудования связаны с неисправностями такого элемента, как конденсатор. Этот компонент играет важную роль в различных электрических схемах. Его работа заключается в поэтапном накоплении электрической энергии с разным потенциалом между обкладками и последующем быстром разряде.

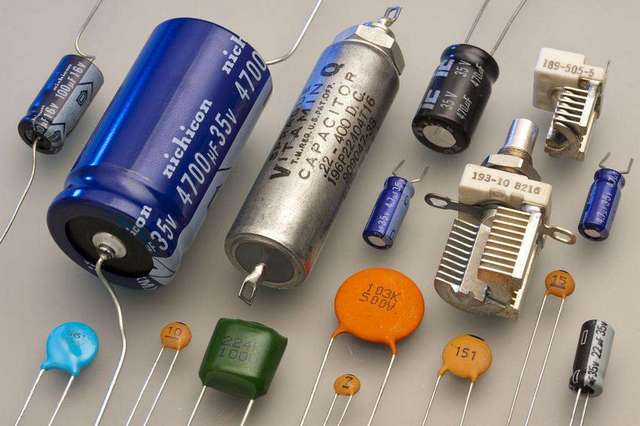

Существует два основных типа конденсаторов, которые используются в современных схемах:

1. Полярные (электролитические). Они получили свое название из-за необходимости соблюдать определенную полярность при подключении: «плюс» к «плюсу», а «минус» к «минусу».
2. Неполярные. В эту категорию входят все остальные виды конденсаторов.

Обозначение этого элемента на схемах четко демонстрирует его принцип работы.

Структура этого электронного компонента довольно проста – он состоит из двух обкладок, покрытых изоляционным слоем, которые проводят электрический ток. Для изоляции применяются различные материалы и компоненты, не проводящие электричество: кислород, керамические пластины, специальная целлюлоза, фольга.

Внешний вид этих элементов характеризуется компактными размерами при значительной емкости, поэтому при работе с ними важно соблюдать меры безопасности.

Проверка конденсатора мультиметром без его выпаивания — важная процедура для диагностики неисправностей в электрических схемах. Эксперты рекомендуют начать с установки мультиметра в режим измерения емкости. Далее необходимо подключить щупы к выводам конденсатора, соблюдая полярность, если это электролитический конденсатор. Если мультиметр показывает значение, близкое к номинальному, конденсатор работает исправно. В противном случае, если показания значительно ниже или мультиметр не реагирует, это может свидетельствовать о его неисправности. Также стоит обратить внимание на визуальные повреждения, такие как вздутие или протечки. Важно помнить, что перед проведением измерений конденсатор должен быть разряжен, чтобы избежать повреждений мультиметра и обеспечить безопасность.

https://youtube.com/watch?v=SjjN5Z2i0Mg

Принцип функционирования

Работа такого элемента, как конденсатор, основывается на том, что находясь в электрической схеме, он способствует накоплению зарядов. Это необходимо только в тех схемах, где происходит распределение составляющих тока (переменный ток). В то время как в схемах с постоянным током конденсатор не сможет накапливать энергию.

Интересные факты

Вот несколько интересных фактов о проверке конденсаторов мультиметром без их выпаивания:

1. Метод измерения емкости: Многие мультиметры имеют функцию измерения емкости, что позволяет проверить работоспособность конденсатора, не выпаивая его. Если емкость конденсатора значительно ниже номинальной, это может указывать на его неисправность, например, на утечку или внутреннее повреждение.

2. Проверка на короткое замыкание: Перед проверкой емкости стоит убедиться, что конденсатор не находится в состоянии короткого замыкания. Для этого можно установить мультиметр в режим измерения сопротивления. Если сопротивление очень низкое (близкое к нулю), это может свидетельствовать о коротком замыкании, и конденсатор следует заменить.

3. Полярность и тип конденсатора: При проверке электролитических конденсаторов важно учитывать их полярность. Неправильное подключение щупов мультиметра может привести к неверным показаниям или даже повреждению конденсатора. Важно всегда соблюдать полярность при подключении и проверке.

Эти факты помогут лучше понять процесс проверки конденсаторов и избежать распространенных ошибок.

Где применяется?

Конденсаторы различных типов устанавливаются в радиотехнические схемы и бытовую электронику. Обычно эти устройства обладают небольшой емкостью, поэтому их поломка не приводит к серьезным последствиям.

Крупные конденсаторы используются в различных электрических моторах, где они выполняют функцию пусковых элементов. В этом случае они характеризуются высоким номиналом и аналогичной емкостью.

Цены на различные виды конденсаторов

Конденсаторы

Видео – Для чего нужен конденсатор?

https://youtube.com/watch?v=SzxDH-hWy7Q

Возможные поломки

Поломка радиосхемы или электрического двигателя свидетельствует о неисправности элементов. В то время, как неисправность самого конденсатора часто бывает вызвана следующими причинами:

1. Замыканием двух обкладок. Происходит это в результате повышенного напряжения на выводах. Получается, что фрагмент цепи, который должен «разорваться» конденсатором, остается замкнутым.
2. Нарушение целостности внутренней цепочки компонента. Произойти это может при сильном ударе или напряжении, из-за чего случится вибрация. Тем не менее, часто причиной является брак во время производства. Получается, что в радиосхеме отсутствует конденсатор, а имеется только разорванная цепочка.
3. Утечка тока в недопустимых пределах. Происходит это из-за нарушения целостности изоляционного слоя пластинок. Это приводит к тому, что они не могут сохранять заряд.
4. Резкое падение номинальной емкости. Причиной такой проблемы тоже является утечка тока или же брак во время производства. В итоге, радиосхема работает с перебоями или не функционирует совсем.

Видео – Проверка неисправностей конденсаторов

Электролитические элементы также имеют еще один недостаток – они могут превышать предел преобразования сопротивления. В результате, в процессе работы в радиосхемах такие конденсаторы не способны улавливать импульсные сигналы.

https://youtube.com/watch?v=1JIA6WbgXsc

Проверка конденсаторов

Как обнаружить неисправность по внешним характеристикам? Конечно, только лишь по внешним признакам невозможно достоверно судить о работоспособности какого-либо элемента. Тем не менее, таким путем можно заподозрить неисправность, опираясь на признаки:

• отверстия на основании и вытекание электролита, из-за чего конденсатор теряет герметичность;
• нехарактерная, раздутая форма корпуса и множество выступающих бугорков (в нормальном состоянии они имеют форму цилиндра).

Внешняя проверка особенно необходима в том случае, если вы устанавливаете в схему уже использованные конденсаторы. Тем не менее, некоторый процент брака можно обнаружить и среди новых элементов.

Если вы приобрели новый конденсатор, на котором уже имеются дефекты, то его не стоит использовать, ведь со временем это может привести к нарушению целостности всей схемы. Будет разумно приобрести и подсоединить другой элемент.

Повреждения в виде пробоев в основном встречаются на неполярных элементах или на некоторых полярных с высокой чувствительностью к высокому напряжению.

Для того, чтобы предупредить повреждение других частей электросхемы после разрыва конденсатора, производителями была предусмотрена слабая верхняя крышка, на которой располагаются небольшие разрезы. Таким способом создается «слабое» место корпусной части. Это значит, что в случае разрыва электролит вытекает сверху, не затрагивая элементы схемы.

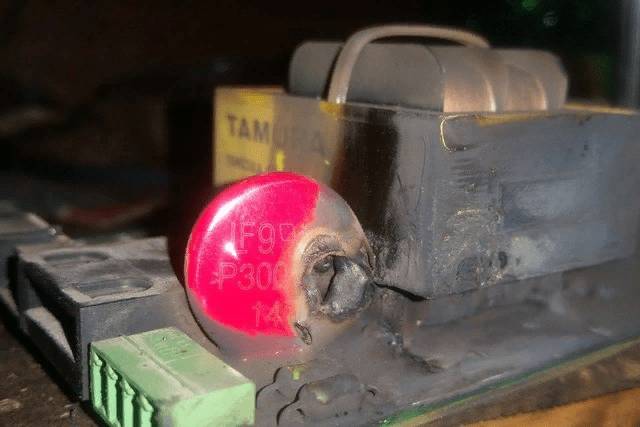

Вздутый конденсатор потребуется немедленно утилизировать, иначе через некоторое время все равно произойдет взрыв (как показано на изображении ниже).

Если у конденсатора начинает вздуваться верхняя часть, то уже не стоит проверять его дополнительными способами. Лучшим решением будет приобретение нового элемента.

Обратить внимание следует и на другой немаловажный признак. Так, у некоторых элементов «слабая» крышка остается целой без каких-либо дефектов, но их можно заметить на нижней части – пробка становится выпуклой. Конечно, такая проблема возникает в редких случаях, но все-таки некоторым пользователям приходится с ней сталкиваться. Даже если причиной такой проблемы является брак, все равно конденсатор рекомендуется утилизировать.

Стоит отметить, что даже при наличии внешних дефектов на корпусе, компонент может соответствовать требованиям после проверки прибором. Тем не менее, использовать его будет опасно.

В другом же случае, когда внешние повреждения отсутствуют, но имеются подозрения плохой функциональности конденсатора, из-за общего падения работоспособности радиосхемы, его понадобится проверить другими методами, поэтому сначала дефективный элемент выпаивают из общей схемы.

Многие «умельцы» склонным к мнению, что проверить компонент можно и без выпаивания. Конечно, такой способ тестирования возможен, но он не гарантирует точных результатов, поэтому конденсаторы желательно демонтировать.

Проверка мультиметром

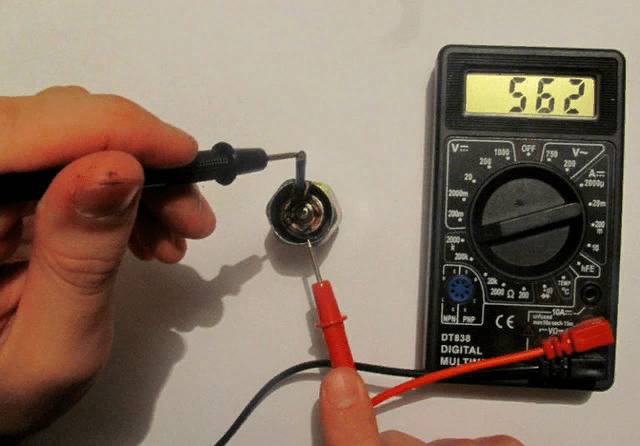

У любителя в наборе инструментов, как правило, присутствует самый базовый прибор – мультиметр. Однако даже с его помощью можно оценить работоспособность элемента.

Цены на различные виды мультиметров

Мультиметр

Проверка неполярных конденсаторов

В первую очередь, любой элемент проверяется с помощью омметра для выявления возможных пробоев. Хотя это и косвенный метод, он помогает обнаружить определенные неисправности и отсеять дефектные компоненты. При этом стоит учитывать некоторые нюансы, которые зависят от типа и ёмкости проверяемого элемента.

Правильный конденсатор не должен постоянно проводить ток, то есть его сопротивление должно быть высоким. Как уже упоминалось, утечка тока часто возникает из-за повреждения изоляционного слоя между обкладками. В идеале сопротивление должно находиться в пределах нормы.

Измерение полярного керамического конденсатора: пошаговая инструкция

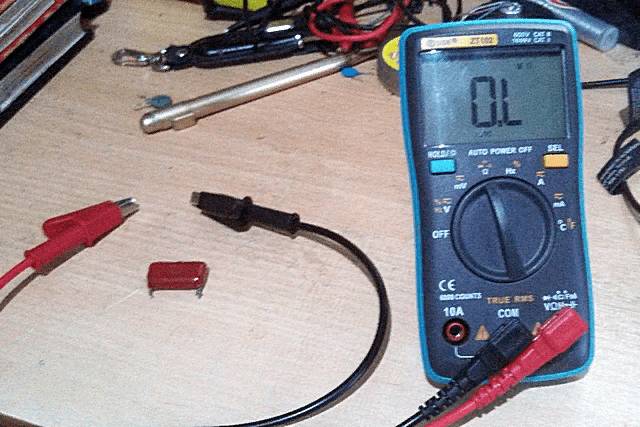

Шаг 1. Необходимо выставить максимальный диапазон измерений для мультиметре, чтобы привести его в режим омметра.

Шаг 2. Перед началом тестирования конденсатор следует «зачистить» от оставшегося заряда. Если это элемент небольших габаритов с минимальной емкостью, то можно перемкнуть вывод отверткой. Если речь идет о крупногабаритном элементе, то перемыкают его через мощный резистор сопротивления.

Шаг 3. После установки режима необходимо проверить дисплей – на нем должны высвечиваться символы, которые означают отсутствие проводимости между клеммами.

Шаг 4. Теперь необходимо подсоединить клеммы к выводам.

Конечно, такая проверка еще не является точным доказательством работоспособности прибора, ведь нам следует убедиться в отсутствии обрыва в цепочке. В данном случае мультиметр просто не успевает отреагировать на изменения, поэтому потребуется измерение емкости.

Тестирования электролитического компонента с большой емкостью: пошаговая инструкция

Чтобы провести сравнение значений, нужно проверить другой тип конденсатора – неполярный, обладающий высокой емкостью.

Шаг 1. Устанавливаем устройство в начальное положение, как это было сделано ранее.

Шаг 2. Наблюдаем за тем, как показания на приборе стартуют с нескольких сотен, преодолевают уровень мегаом и продолжают расти.

Шаг 3. Ждем завершения проверки и смотрим на показания прибора.

В этом случае можно утверждать, что повреждений нет (как и обрывов), поскольку мы внимательно следили за работой конденсатора.

Проверка прибором полярных конденсаторов: пошаговая инструкция

Теперь мы проверим работу полярных компонентов. В таком тестировании не имеется существенных отличий, только диапазон измерений устанавливается в пределах 200 кОм. Ведь только если заряд достигнет этого придела, можно будет с точностью судить об отсутствии повреждения.

Первым делом мы будем проводить тест конденсатора с номиналом 10 uF. Стоит отметить, что при внешнем осмотре на нем отсутствуют повреждения.

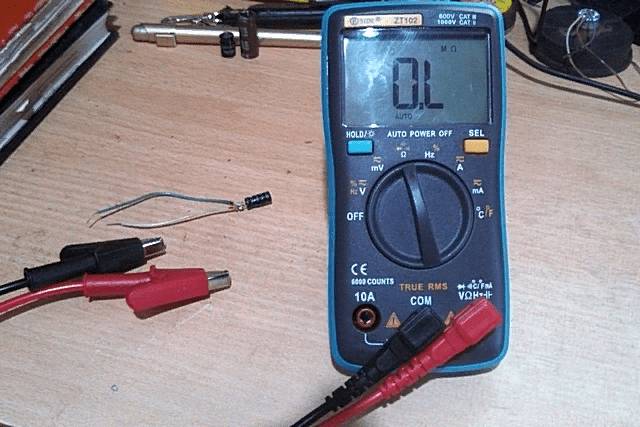

Шаг 1. Настраиваем прибор в режим омметра.

Шаг 2. Подсоединяем клеммы к компоненту.

Шаг 3. Останавливаем прибор.

Здесь показатели растут не так быстро как при проверке неполярного элемента, но на этом значении уже стало ясно, что повреждения отсутствуют.

Затем мы будет проверять полярный конденсатор с номиналом 470 uF.При его внешнем осмотре уже заметно разбухание верхней части.

Такой признак свидетельствует о наличии утечки тока, тем не менее, она может быть в разумных пределах, но использовать этот компонент не следует. Проведение опыта тоже лучше остановить, чтобы не разряжать прибор.

Измерение емкости конденсатора

С помощью предыдущего метода также можно выявить неисправный конденсатор, однако потребуется дополнительная проверка. Это особенно важно, когда есть подозрения на неисправность данного элемента.

Рассмотрим пример тестирования неполярного конденсатора. В этом случае мы будем проверять небольшой керамический компонент с номиналом – 4,7 nF. Для выполнения теста необходимо установить на приборе режим измерения емкости.

Аналогичным образом можно проверить на работоспособность и другие элементы, которые мы исследовали ранее.

Узнайте, как проверить заземление в розетке с помощью лампочки, в специальной статье на нашем портале.

Как проверить элемент без выпаивания?

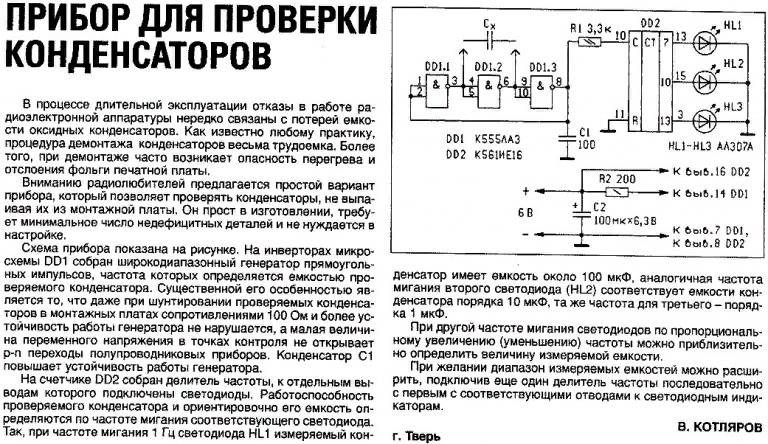

Для того, чтобы провести тестирование компонента без демонтажа, понадобится использовать специальный прибор. Его отличительной особенностью является минимальный уровень напряжения на клеммах, что не позволит нанести вред другим компонентам цепочки.

Тем не менее, не у каждого мастера имеется подобное оборудования, поэтому соорудить его можно даже из стандартного мультиметра, если подключить его через специальную приставку. Схематическое строение приставок можно обнаружить на просторах интернета.

Таблица №1. Другие методы проверки компонента без выпаивания.

Проверка компонента замыканием: возможно ли это?

Данный метод в основном используется для проверки крупных компонентов с высокой емкостью, работающих на напряжении свыше двухсот вольт.

Сначала элемент подключают к сети для зарядки при стандартном напряжении, а затем разряжают, замыкая его выводы. В ходе тестирования могут возникать искры, что свидетельствует о способности компонента накапливать заряд.

Однако этот способ считается опасным и категорически не рекомендуется для использования новичками по нескольким причинам:

1. При неосторожности специалист может получить серьезный удар током, что представляет угрозу для его жизни. Особенно рискованно замыкать заряженный конденсатор двумя руками, так как в этом случае электрический разряд может поразить сердце, что может привести к летальному исходу.
2. Кроме того, с помощью этого метода невозможно достоверно оценить работоспособность компонента, поскольку неопытный человек не сможет различить искру с разницей в 100 вольт. Это означает, что тестирование будет заведомо бесполезным.

Подводим итоги

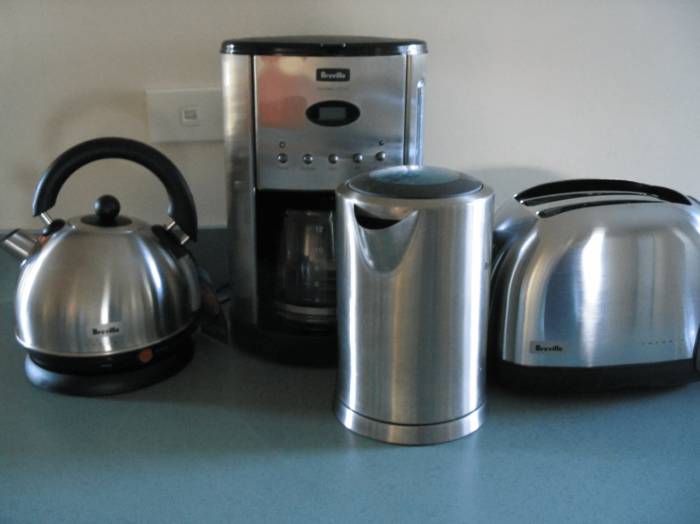

Вышеперечисленные методы проверки пригодятся тем мастерам, которые занимаются ремонтом стиральных машин, микроволновых печей, кондиционеров и прочей бытовой техники. Ведь именно в таких приборах чаще всего возникает поломка конденсатора, которую требуется своевременно определить. Обращаем ваше внимание – не следует применять опасные для жизни методики тестирования, потому что невозможно исключить ошибку во время работы!

Советы по уходу и эксплуатации конденсаторов

Конденсаторы являются важными компонентами в большинстве электронных устройств, и их правильная эксплуатация и уход могут значительно продлить срок службы. Вот несколько советов, которые помогут вам сохранить конденсаторы в хорошем состоянии:

• Избегайте перегрева: Конденсаторы чувствительны к высоким температурам. Убедитесь, что они не подвергаются воздействию тепла от других компонентов или внешних источников. Если возможно, обеспечьте хорошую вентиляцию в корпусе устройства.
• Соблюдайте полярность: При установке электролитических конденсаторов обязательно соблюдайте полярность. Неправильное подключение может привести к их повреждению или даже взрыву.
• Регулярно проверяйте состояние: Периодически проверяйте конденсаторы на наличие видимых повреждений, таких как вздутие, трещины или утечки. Если вы заметили какие-либо из этих признаков, замените конденсатор как можно скорее.
• Избегайте длительного хранения: Если вы не планируете использовать устройство в течение длительного времени, лучше всего отключить его от сети и хранить в сухом месте. Это поможет предотвратить деградацию конденсаторов.
• Используйте качественные компоненты: При замене конденсаторов выбирайте только качественные и проверенные бренды. Дешевые компоненты могут не соответствовать заявленным характеристикам и быстро выходить из строя.
• Следите за напряжением: Убедитесь, что конденсаторы работают в пределах своего номинального напряжения. Перенапряжение может привести к их повреждению и сокращению срока службы.
• Не допускайте короткого замыкания: Убедитесь, что конденсаторы не находятся в контакте с другими компонентами, которые могут вызвать короткое замыкание. Это может привести к их повреждению и выходу из строя всего устройства.
• Используйте защитные устройства: Если возможно, используйте предохранители или другие защитные устройства, чтобы предотвратить повреждение конденсаторов в случае перегрузки или короткого замыкания.

Следуя этим простым советам, вы сможете значительно увеличить срок службы конденсаторов и обеспечить надежную работу ваших электронных устройств.

Вопрос-ответ

Как определить, что конденсатор неисправен без его выпаивания?

Для проверки конденсатора на работоспособность без выпаивания можно использовать мультиметр в режиме измерения ёмкости. Если значение ёмкости значительно ниже номинального или мультиметр показывает «0», это может свидетельствовать о неисправности конденсатора. Также стоит обратить внимание на физические повреждения, такие как вздутие или утечка электролита.

Какие параметры мультиметра нужно установить для проверки конденсатора?

Для проверки конденсатора мультиметром необходимо установить его в режим измерения ёмкости (если такая функция доступна). Если мультиметр не поддерживает этот режим, можно использовать режим измерения сопротивления, но в этом случае результаты будут менее точными. Важно помнить, что перед измерением необходимо разрядить конденсатор, чтобы избежать повреждения прибора.

Что делать, если конденсатор показывает нормальные значения, но устройство не работает?

Если конденсатор показывает нормальные значения, но устройство не функционирует, стоит проверить другие компоненты цепи, такие как резисторы, диоды или транзисторы. Также возможно, что проблема связана с плохими контактами или поврежденными проводами. Рекомендуется провести полную диагностику устройства, чтобы выявить источник неисправности.

Советы

СОВЕТ №1

Перед началом проверки убедитесь, что конденсатор разряжен. Это важно для вашей безопасности и предотвращения повреждения мультиметра. Для этого можно использовать резистор, подключив его к выводам конденсатора на несколько секунд.

СОВЕТ №2

При измерении емкости конденсатора установите мультиметр в режим измерения емкости (если такая функция присутствует). Это позволит вам получить более точные результаты. Убедитесь, что щупы мультиметра надежно подключены к выводам конденсатора.

СОВЕТ №3

Обратите внимание на полярность конденсатора, особенно если это электролитический конденсатор. Неправильное подключение щупов может привести к неверным показаниям или даже повреждению устройства. Убедитесь, что красный щуп подключен к положительному выводу, а черный — к отрицательному.

СОВЕТ №4

Если конденсатор показывает значения, значительно отличающиеся от номинальных, или если он не показывает никаких значений, это может свидетельствовать о его неисправности. В таком случае рекомендуется заменить конденсатор, чтобы избежать дальнейших проблем в цепи.
