В статье рассмотрим, как собрать сифон для кухонной раковины с переливом. Правильный монтаж сифона предотвращает протечки и запахи, а также обеспечивает эффективный отвод сточных вод. Предложим пошаговую инструкцию, схемы подключения и советы специалистов для самостоятельного выполнения этой задачи.

Особенности устройства и принцип действия

Сифон — это сантехническое устройство, предназначенное для отведения загрязненных вод и мелких частиц нечистот в канализацию. Обычно он представляет собой изогнутую трубу, а в некоторых моделях может быть несколько трубопроводов.

Изгиб сифона играет важную роль, так как он предотвращает попадание крупных загрязнений в канализационную систему. Кроме того, форма изгиба способствует образованию водяной пробки, которая блокирует распространение неприятных запахов из дренажной системы в жилые помещения.

Современные сифоны изготавливаются из таких материалов, как полипропилен, поливинилхлорид или латунь с хромированным покрытием. Хотя металлические модели стоят дороже и выглядят более привлекательно, их покупка оправдана, если требуется создать стильный и эстетичный интерьер.

Что касается эксплуатационных характеристик, то недорогие пластиковые сифоны по своим качествам и сроку службы не уступают металлическим аналогам. Более того, пластиковые изделия обладают рядом дополнительных преимуществ. Они устойчивы к воздействию агрессивных химических веществ и имеют легкий вес, что позволяет избежать избыточной нагрузки на конструкцию. В таблице ниже представлены цены на некоторые модели.

Таблица 1. Стоимость различных моделей сифонов.

Из данных таблицы видно, что цены на сифоны варьируются, что позволяет сэкономить при покупке сантехнического прибора.

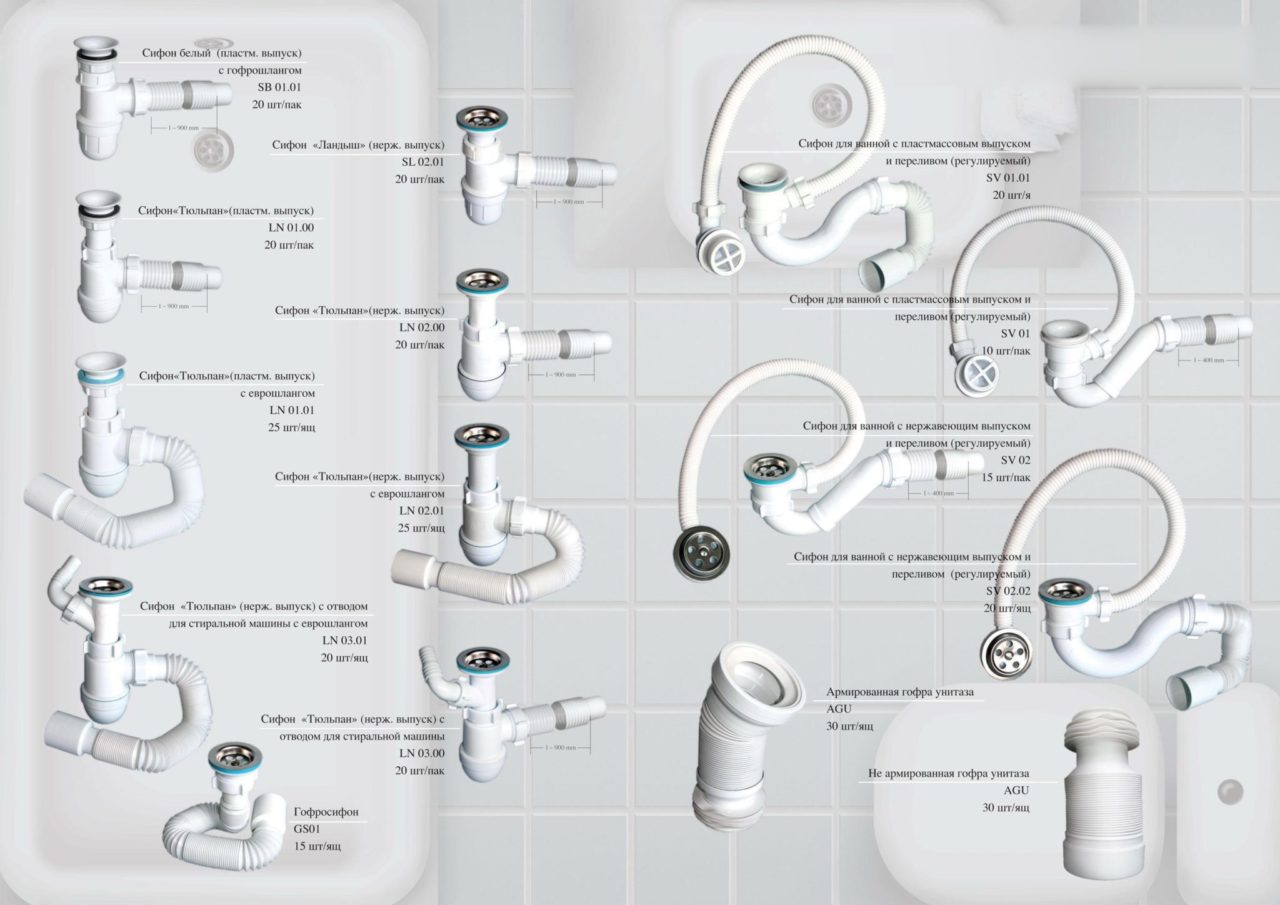

Производители предлагают несколько типов сифонов:

• изогнутые в форме латинской буквы S с гофрированным шлангом;
• повторяющие контуры буквы U трубчатые системы;
• в форме бутылки.

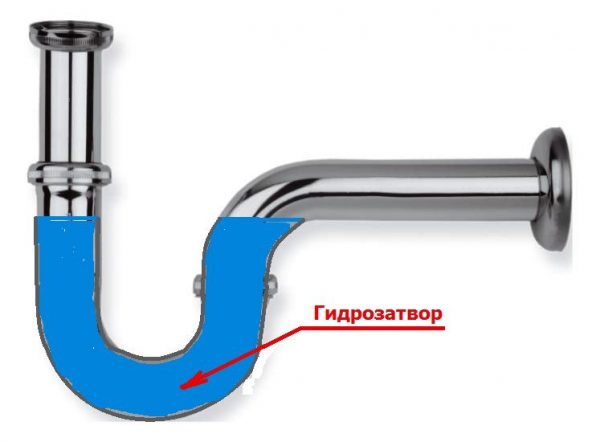

Все эти модификации работают по одному принципу: часть сточных вод остается внутри сифона, формируя гидрозатвор. Это препятствует распространению неприятных запахов из канализации. Кроме того, водяная пробка помогает снизить уровень шума при использовании дренажной системы.

Сборка сифона для раковины с переливом – задача, с которой может справиться каждый, если следовать простым шагам. Эксперты рекомендуют начать с подготовки необходимых инструментов и материалов: сифона, гибких шлангов, уплотнителей и ключа для гаек. Важно внимательно изучить инструкцию к сифону, так как разные модели могут иметь свои особенности.

Первым шагом является установка переливного патрубка, который соединяется с сифоном. Затем следует прикрепить основной патрубок к раковине, убедившись, что все соединения плотно зафиксированы. После этого необходимо подключить сифон к канализационной системе, проверяя герметичность всех соединений. Завершив монтаж, эксперты советуют провести тест на утечки, запустив воду и внимательно осмотрев все соединения. Такой подход обеспечит долговечность и надежность работы сифона.

https://youtube.com/watch?v=NShdJLNaHJA

Цены на выпуски для мойки

Выпуск для мойки с переливом

Интересные факты

Вот несколько интересных фактов о сборке сифона для раковины с переливом:

1. Принцип работы сифона: Сифон работает по принципу создания водяного затвора, который предотвращает попадание неприятных запахов из канализации в кухню. Перелив, в свою очередь, служит для предотвращения переполнения раковины, что особенно важно в случае, если к раковине подключены посудомоечные машины или другие устройства.

2. Материалы сифонов: Современные сифоны изготавливаются из различных материалов, включая пластик и металл. Пластиковые сифоны легче устанавливать и они менее подвержены коррозии, в то время как металлические сифоны, такие как латунь или нержавеющая сталь, более долговечны и эстетичны, но могут быть дороже.

3. Пошаговая инструкция: При установке сифона важно следовать последовательности действий: сначала нужно отключить воду, затем установить основной корпус сифона, подключить его к раковине и канализации, а затем подключить перелив. Не забудьте проверить все соединения на герметичность, чтобы избежать протечек.

Эти факты помогут лучше понять, как правильно собрать сифон и какие аспекты следует учитывать при его установке.

Почему нарушается работа гидрозатвора

Правильная работа простого и надежного водяного замка может быть нарушена по нескольким причинам:

• Ошибки в сборке канализационной системы или засорение вентиляционной трубыможет привести к сбою гидрозатвора. При сбросе большого объема воды с верхних этажей многоэтажного здания возникает разряжение в трубопроводе, что может вызвать втягивание воды из гидрозатвора в систему, и он перестает выполнять свою функцию по блокировке запахов из канализации. Для решения этой проблемы рекомендуется установить вакуумный клапан, который выравнивает перепады давления в трубопроводной сети.
• Гидрозатвор может пересохнуть из-за испарения влаги через сливное отверстие при редком использовании раковины. В результате, когда хозяева возвращаются домой после длительного отсутствия, их встречает неприятный запах канализации на кухне. В этом случае не требуется проводить ремонтные работы, достаточно просто пустить воду в мойку. Чтобы избежать пересыхания гидрозатвора, можно плотно закрыть сливное отверстие раковины перед отъездом.
• Вода из сифона может вытечь и опустошить гидрозатвор даже при небольшом просачивании через неплотные соединения. В этом случае уровень жидкости в емкости быстро снижается, а остатки влаги испаряются. Чтобы предотвратить такую ситуацию, необходимо регулярно проводить техническое обслуживание системы.

Сифон не только предотвращает попадание неприятных запахов в жилые помещения, но и помогает избежать засоров в канализации. Это происходит следующим образом: весь мусор, попадающий в сливное отверстие раковины, остается в корпусе сифона, а не уходит в дренажную систему.

Со временем накопившиеся загрязнения мешают свободному прохождению стоков, в результате чего вода начинает медленно уходить из раковины или застаиваться в ней. Большинство пользователей, сталкиваясь с этой проблемой, прибегают к помощи вантуза, не осознавая, что именно стало причиной засора. Зажатый в канализационной трубе мусор может значительно снизить проходимость трубопровода. Поэтому лучше разобрать сифон и очистить его, чем потом решать более серьезные проблемы с засорением канализационной системы.

Сифон может забиться по следующим причинам:

• Накопление в корпусе прибора нерастворимых в воде жировых загрязнений. Некоторые недобросовестные хозяйки выливают в слив использованное масло со сковороды, что приводит к необходимости чистки не только сифона, но и канализационных труб.
• Неожиданно появившийся в сифоне комок волос, хотя вряд ли кто-то моет голову на кухне. Тем не менее, именно волосы и другой плавающий мусор часто становятся причиной засоров.
• Образование в отстойнике слоя песка не вызывает вопросов. Он оседает там при мытье зелени, фруктов и овощей.

Гофрированные сифоны S-образной формы и трубчатые U-образные модели имеют неразборную конструкцию, что затрудняет их профилактическую очистку. Поэтому под кухонной раковиной обычно устанавливают сифоны бутылочной формы. Их разборный корпус позволяет своевременно удалять из гидрозатвора накапливающиеся в процессе эксплуатации жировые и другие нерастворимые в воде загрязнения. Кроме того, в них задерживаются случайно упавшие в слив ценные предметы, такие как ювелирные украшения, которые можно извлечь.

Бутылочный сифон состоит из следующих компонентов:

• разборного корпуса;
• приемного патрубка, присоединяемого снизу к сливному отверстию раковины;
• отводного патрубка, который обеспечивает подачу сточных вод в канализационную систему;
• мелкоячеистой защитной решетки, предотвращающей попадание крупных фракций отходов внутрь прибора;
• уплотнительных прокладок и крепежных гаек.

Элементы сифона имеют следующие функциональные назначения:

• пробка, изготовленная из пластика, резины или металла, с прикрепленной цепочкой и кольцом, используется для заполнения емкости водой;
• мелкоячеистая защитная сетка не позволяет крупным фрагментам отходов проникать внутрь сантехнического прибора;
• выпуклые кольца и прилив на отводном патрубке не позволяют уплотнительной прокладке смещаться при закручивании накидной гайки;
• съемное колено обеспечивает возможность профилактической очистки системы.

Патрубок для подключения к канализационной системе может быть жестким или гофрированным. Использование жесткой сливной трубы более практично, так как на изгибах гофры скапливаются мелкие частицы загрязнений, которые необходимо своевременно удалять, чтобы избежать засоров. Сборка и установка сифона выполняются одновременно.

Полезный совет! При покупке сифона важно тщательно проверять его комплектацию. Рекомендуется вскрыть упаковку в присутствии продавца и внимательно осмотреть каждую деталь. Заусенцы, шероховатости и неровности на сопрягаемых поверхностях могут стать причиной протечек в процессе эксплуатации. Часто в упакованных изделиях не хватает необходимых крепежных элементов для качественного монтажа.

Цены на сифоны для мойки с переливом

Сифон для мойки

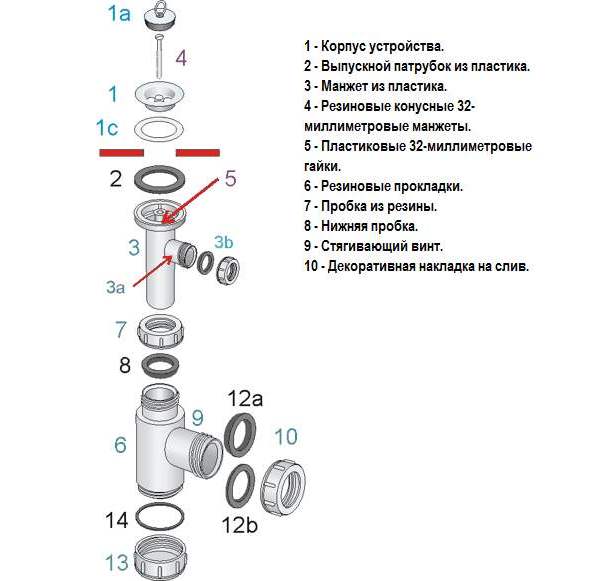

Схема сборки сифона для раковины на кухне – пошаговая инструкция

Монтаж сифона осуществляется в соответствии с прилагаемой инструкцией, которая содержит детальную схему.

Пошаговая последовательность действий

Шаг 1. Присоединение к мойке. Входной патрубок соединяется с раковиной следующим образом:

• на слив мойки помещается защитная сетка (1) с уплотнительной прокладкой (1с);
• на прилив входного патрубка (3) устанавливается прокладка (2);
• винтом (4) защитная сетка прикрепляется к входному патрубку.

Шаг 2. Монтаж основной части прибора. Для сборки основной части сифона выполняются следующие манипуляции:

• уплотнительная прокладка (8) и крепежная гайка (7) размещаются на нижней части приемного патрубка;
• патрубок вставляется в корпус (6) и соединение укрепляется заворотом гайки, опущенной вниз;
• крышка с уплотнительной прокладкой (14) прикручивается к корпусу сифона (13).

Шаг 3. Присоединение к канализационной системе. Для подключения к канализационному стоку необходимо:

• на выходной патрубок (9) установить уплотнительную прокладку (12а);
• соединение патрубка с трубопроводом канализации укрепить закручиванием гайки (10).

О стыковке с канализационным стоком нужно поговорить подробнее. Диаметр выходного патрубка сифона чаще всего бывает 40 или 50 мм. Если диаметр канализационной трубы тоже составляет 50 мм, для соединения будет достаточно использовать уплотнитель. В случае несовпадения размеров применяются переходные резиновые манжеты.

Совет! При установке сифона надо следить за тем, чтобы его выходной патрубок располагался выше приемного отверстия канализационного стока. Создавший уклон обеспечит свободное течение водяного потока.

Самое главное в процессе сборки – это создание соединений с максимальной герметичностью. Уплотнительные прокладки в посадочных местах фиксируются силиконовым или другим стойким к воздействию влаги герметиком, резьбовой крепеж завинчивается до упора. После окончания работы следует удалить выступившие на краях соединений излишки герметизирующего материала.

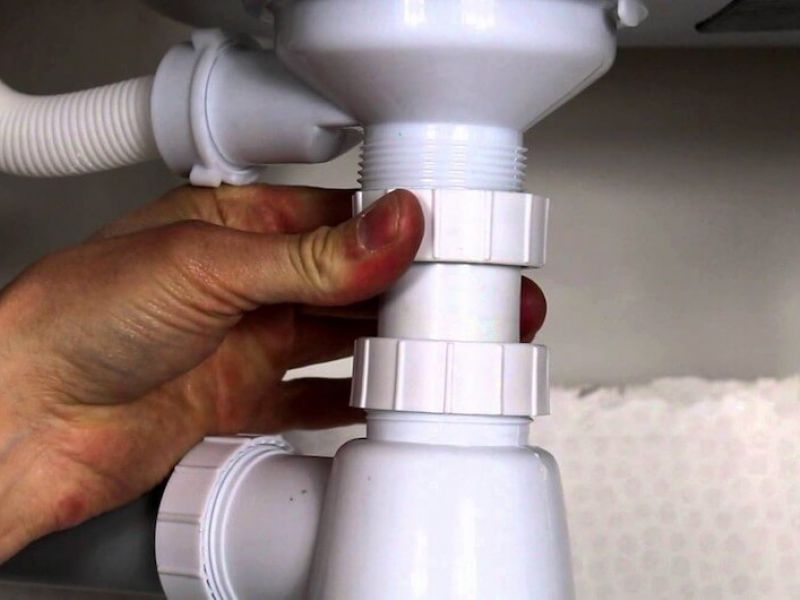

Как собрать сифон для раковины на кухне с переливом

Сначала необходимо подготовить пространство для установки сантехнического устройства. Для этого следует демонтировать старый сифон и очистить участок, где находится отвод канализационной трубы. Если труба выполнена из чугуна и относится к советским временам, то потребуется с помощью молотка и зубила удалить цемент, который использовался в качестве гидроизоляции.

Важно избегать попадания обломков в канализационный патрубок, так как это может привести к образованию засоров в будущем. После завершения работ необходимо тщательно осмотреть устье трубы и удалить твердые частицы строительного мусора с помощью пинцета или пассатижей. Затем устанавливается резиновая заглушка.

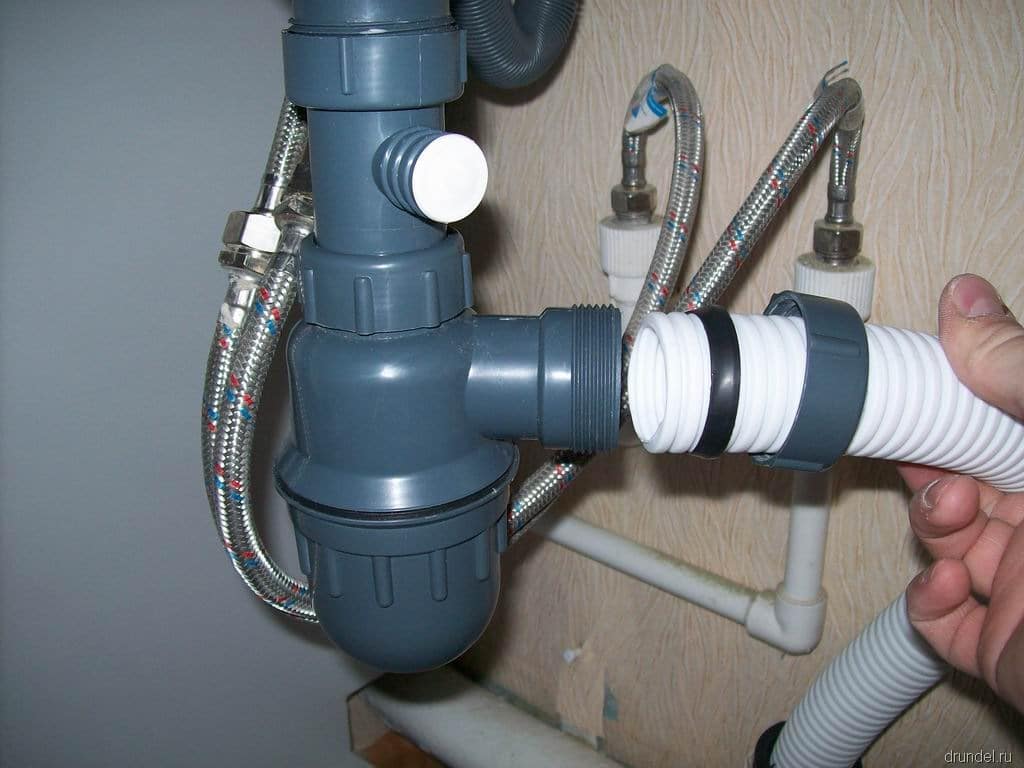

В конструкции раковины с переливом предусмотрено дополнительное отверстие в верхней части боковой стенки. Оно предназначено для предотвращения переполнения емкости и выливания жидкости через край. Для установки под такую раковину требуется сифон с дополнительным патрубком, который будет принимать жидкость из переливного отверстия.

При сборке сифона для кухни с переливом, помимо стандартных действий, необходимо выполнить несколько дополнительных шагов. Нижняя часть переливного трубопровода соединяется с входным патрубком сантехнического устройства с помощью накидной гайки и уплотнительной прокладки.

Переливная трубка подводится с внешней стороны раковины к отверстию, сделанному в верхней части боковой поверхности. С внутренней стороны мойки трубопровод фиксируется с помощью винтового соединения. После выполнения этих шагов вода будет поступать в сифон, а не выливаться наружу при переполнении емкости.

Обратите внимание! В процессе сборки сифона важно следить за тем, чтобы все его компоненты были чистыми и сухими. Загрязнение уплотнительных прокладок, а также попадание песка и строительного мусора часто становится причиной протечек.

На завершающем этапе необходимо проверить работоспособность системы. Для этого в мойку под сильным напором направляется струя воды, и все соединения тщательно осматриваются. Если течи не обнаружено, работа считается завершенной. В случае просачивания жидкости в каком-либо месте, проблему можно устранить, подтянув крепежные элементы или заменив дефектные детали.

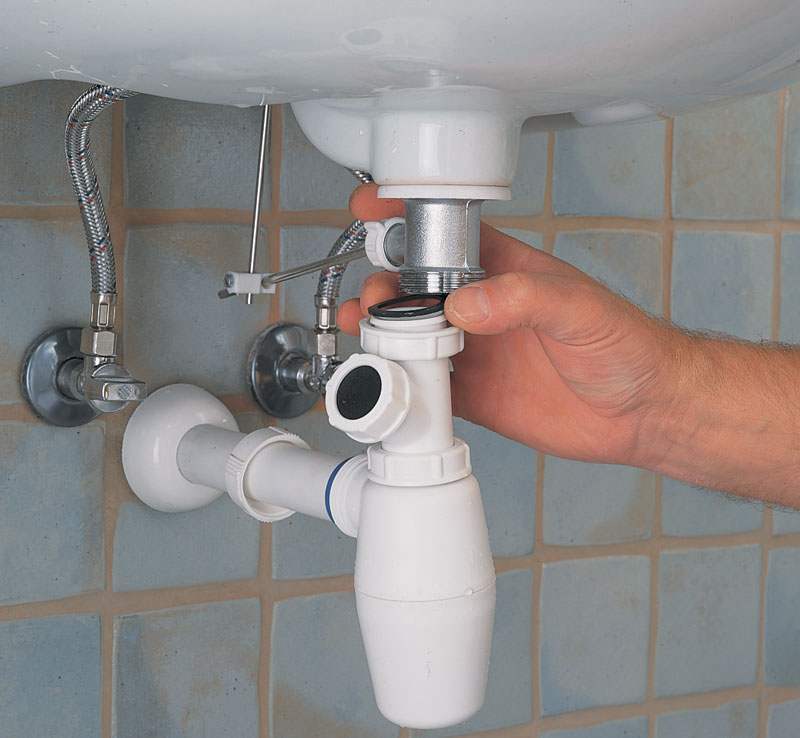

Советы специалистов по сборке сифона

Собирая сифон, следует придерживаться следующих рекомендаций:

• Уплотнять нарезанную на металле резьбу специальной лентой или льняной паклей.
• Все имеющиеся в комплекте прокладки должны быть установлены на свое место. Если после завершения работы останется хотя бы одно колечко в пропущенном уплотнении вскоре образуется течь.
• Трубные соединения уплотняются только одной прокладкой. Неопытные мастера для предотвращения появления течи устанавливают при трубопроводных соединениях две прокладки. Такие действия приводят к разгерметизации системы.
• Заворачивать крепежные пластиковые гайки следует аккуратно и осторожно. Нельзя допускать слабины в соединении, но при приложении чрезмерных усилий есть риск повреждения деталей.
• Прокладки устанавливаются таким же образом. Они хорошенько затягиваются на патрубке, но если перестараться произойдет разрыв материала уплотнителя.
• Для предотвращения возникновения протечек на регулярной основе нужно проводить профилактическую замену износившихся уплотнителей. В противном случае можно затопить соседей.

Соблюдение правил эксплуатации имеет не менее важное значение для увеличения срока службы сантехнического прибора.

Узнайте, как установить смеситель в ванной на стену своими руками, в специальной статье на нашем портале.

Обслуживание и эксплуатация сифона

Правильно установленный сифон будет служить без сбоев на протяжении многих лет, если регулярно проводить обслуживание системы слива. Трубопровод необходимо время от времени очищать от накопившихся загрязнений, возникающих в процессе его эксплуатации. Слипшиеся комки жира можно эффективно растворить с помощью каустической соды.

Хорошие результаты можно получить, проводя длительную промывку сантехнического устройства горячей водой. При возникновении засоров очистка трубопроводной системы осуществляется с использованием специализированных химических средств. Сантехники часто прибегают к помощи гибкой металлической проволоки с утолщением на конце для решения этой проблемы.

Сборка сифонов под раковину на кухню Ани пласт и Ани грот

Сифоны отечественного производства марок Ани пласт и Ани грот относятся к классу недорогой, но качественной сантехнической продукции. Благодаря привлекательному внешнему виду, отличным эксплуатационным характеристикам, высокому качеству изготовления и низкой стоимости они получили широкое распространение на российском рынке.

Видео – Последовательностью действий при сборке сифона марки «Ани грот»

Отечественные производители водосливной арматуры предлагают широкий ассортимент сифонов для потребителей. Процесс их сборки и установки осуществляется по стандартной схеме:

• при покупке необходимо проверить комплектность изделия;
• сборка прибора выполняется в соответствии с инструкцией и приложенной схемой;
• установка начинается с подключения входного патрубка сифона к раковине;
• после этого собирается основной блок;
• затем осуществляется подключение сливного патрубка к канализационной системе;
• в завершение проводится проверка герметичности всех соединений.

https://youtube.com/watch?v=ahAuSkVx-Ww

Видео – Сборка сифона для раковины «Ани пласт»

В заключение отметим, что правильно собранный сифон будет безотказно работать в течение длительного времени. Срок службы сантехнического прибора увеличивается при соблюдении правил эксплуатации, регулярной очистке от загрязнений и своевременной замене износившихся прокладок.

Рекомендуем обратить внимание на статью – Как врезать мойку в столешницу, где подробно описано, как своими руками произвести монтаж мойки.

https://youtube.com/watch?v=aNv-_nzc91k

Цены на мойки для кухни

Сборка сифона для кухни не представляет собой сложной задачи. Если следовать инструкциям и выполнять все шаги аккуратно, даже человек без опыта в сантехнике сможет справиться с этой работой. Однако, если вы чувствуете неуверенность в своих навыках, разумнее будет обратиться к профессионалам, поскольку установка сантехнических устройств требует особой ответственности.

Частые ошибки при сборке сифона и как их избежать

Сборка сифона для раковины с переливом может показаться простой задачей, однако многие сталкиваются с распространёнными ошибками, которые могут привести к утечкам и другим проблемам. В этом разделе мы рассмотрим наиболее частые ошибки при монтаже сифона и предложим советы, как их избежать.

1. Неправильная установка уплотнительных колец

Одной из самых распространённых ошибок является неправильная установка уплотнительных колец. Уплотнительные кольца должны быть установлены на всех соединениях, чтобы предотвратить утечки. Убедитесь, что кольца не повреждены и правильно расположены. При установке кольца следует следить за тем, чтобы они не были перекручены или сжаты.

2. Неправильная длина труб

При монтаже сифона важно правильно подобрать длину труб. Если трубы слишком короткие, это может привести к натяжению и, как следствие, к утечкам. Если они слишком длинные, это может вызвать затруднения при установке и усложнить дальнейшее обслуживание. Перед началом сборки измерьте необходимые расстояния и подберите трубы соответствующей длины.

3. Игнорирование инструкции производителя

Каждый производитель может иметь свои особенности в конструкции сифонов. Игнорирование инструкции может привести к неправильной сборке. Всегда внимательно изучайте руководство, которое прилагается к сифону, и следуйте всем рекомендациям.

4. Неправильное затягивание соединений

Затягивание соединений — ещё одна распространённая ошибка. Слишком сильное затягивание может привести к повреждению пластиковых деталей, а недостаточное — к утечкам. Используйте подходящий инструмент и затягивайте соединения с умеренной силой, чтобы обеспечить надёжность без риска повреждений.

5. Пренебрежение проверкой на утечки

После завершения сборки сифона многие забывают проверить систему на наличие утечек. Это может привести к серьёзным проблемам в будущем. После установки включите воду и внимательно осмотрите все соединения. Если вы заметили утечку, немедленно устраните её, подтянув соединения или заменив уплотнительные кольца.

6. Неправильная установка сифона с переливом

При установке сифона с переливом важно правильно подключить все элементы. Перелив должен быть установлен так, чтобы он не мешал работе сифона и не создавал дополнительных проблем. Убедитесь, что все трубки правильно соединены и не имеют изгибов, которые могут препятствовать свободному потоку воды.

Избегая этих распространённых ошибок, вы сможете успешно собрать сифон для раковины с переливом и обеспечить его надёжную работу на долгие годы. Помните, что тщательность и внимание к деталям — ключ к успешному монтажу.

Вопрос-ответ

Где должна быть прокладка на сифоне?

На фото прокладка, которая ставится между сливной чашкой и раковиной, и сама чашка с болтом.

Чем отличается сифон с переливом от обычного?

Система слива-перелива — это механизм, который позволяет воде беспрепятственно уходить из ванны и поддерживает её уровень на безопасном для человека уровне. Слив-перелив или сифон представляет собой изогнутую трубку, заполненную водой.

Куда подключается переливной слив на раковине?

Стандартный перелив для раковины представляет собой скрытый канал, проходящий вдоль нижней части чаши раковины. Вы можете не увидеть его сверху раковины, и часто его не видно и снизу.

Какой сифон нужен для раковины с переливом?

Сифоны для раковины с переливом в основном изготовляются из пластиковых материалов белого цвета. Сифоны с переливом подходят для установки на кухню или в ванной комнате. Иногда сифон идет в наборе с отводящей прямой пластиковой трубой или гофрой для подсоединения с трубой канализации.

Советы

СОВЕТ №1

Перед началом монтажа сифона убедитесь, что у вас есть все необходимые инструменты и материалы. Вам понадобятся: сифон, гибкие шланги, уплотнительные кольца, ключи и, возможно, герметик. Это поможет избежать ненужных перерывов в процессе работы.

СОВЕТ №2

Обязательно ознакомьтесь с инструкцией к сифону, так как разные модели могут иметь свои особенности монтажа. Следуйте рекомендациям производителя, чтобы избежать ошибок и обеспечить правильную работу системы.

СОВЕТ №3

При установке сифона не забывайте о необходимости проверки всех соединений на герметичность. После завершения монтажа включите воду и внимательно осмотрите все места соединений на наличие протечек. Это поможет избежать проблем в будущем.

СОВЕТ №4

Регулярно проверяйте состояние сифона и чистите его от возможных засоров. Это поможет продлить срок службы устройства и предотвратить неприятные запахи в кухне. Рекомендуется делать это хотя бы раз в несколько месяцев.
