Установка розетки — важный этап обустройства помещения, требующий внимательного подхода и соблюдения правил. В статье рассмотрим, как установить розетку в стену из гипсокартона, бетона и кирпича, а также меры предосторожности для избежания ошибок и обеспечения безопасности. Узнаете о популярных типах розеток, их преимуществах и особенностях монтажа, что упростит процесс установки.

Коротко о типах встраиваемых розеток

Технические характеристики розеток должны полностью соответствовать требованиям подключаемых устройств. Важно учитывать мощность приборов, которые будут получать питание от розетки. На корпусе и в инструкции к розеткам указана максимально допустимая сила тока в Амперах. Мощность подключаемого оборудования измеряется в киловаттах. Эти значения можно сопоставить с помощью таблицы.

Таблица 1. Соотношение мощности розеток с параметрами потребителей и необходимым сечением проводки.

Все виды встраиваемых розеток, которые могут понадобиться для установки в квартире или частном доме, можно разделить на три категории:

• стандартные;
• влагозащитные;
• силовые.

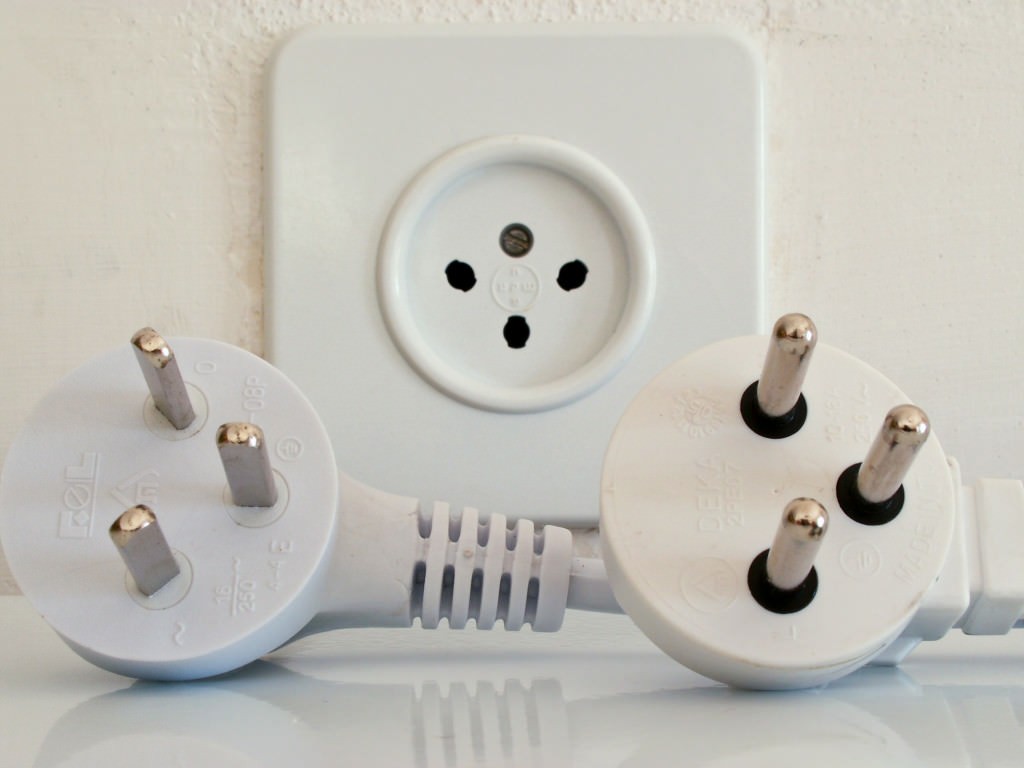

Стандартные розетки предназначены для питания большинства электроприборов. К ним можно подключать зарядные устройства для мобильных телефонов, компьютеры, роутеры, фены, холодильники, микроволновые печи и другие устройства.

Влагозащитные розетки используются в помещениях с повышенной влажностью, чаще всего в ванных комнатах. Их можно отличить от стандартных по наличию крышки, закрывающей гнездо для вилки, что обеспечивает защиту от брызг. Такие розетки необходимы, если установка производится вблизи раковины, душа или ванны. Для этого выбираются устройства с классом защиты IP44 и выше. Это значительно снижает риск поражения электрическим током даже в условиях затопления, когда вода может стекать по стенам. Если установка осуществляется в просторной ванной комнате частного дома, вдали от источников влаги, можно использовать и стандартную розетку.

Установка розетки в стену из гипсокартона, бетона или кирпича требует соблюдения определенных мер предосторожности. Эксперты рекомендуют начинать с выбора правильного места для установки, избегая зон, где могут проходить электропроводка или водопровод. При работе с гипсокартоном важно использовать специальные монтажные коробки, которые обеспечивают надежную фиксацию. В случае бетона или кирпича необходимо применять перфоратор и соответствующие сверла, чтобы избежать повреждения стены.

Также стоит помнить о необходимости отключения электроэнергии перед началом работ. Использование изолирующих материалов и защитных перчаток поможет избежать травм. Важно следить за качеством соединений проводов, чтобы избежать короткого замыкания. Наконец, после завершения установки рекомендуется проверить работоспособность розетки, что обеспечит безопасность эксплуатации.

https://youtube.com/watch?v=YuP7SZsHa4U

Цены на влагозащищенные розетки

Влагозащищенная розетка

Силовые розетки, применяемые в домах и квартирах, обычно имеют такой же стандарт вилки, но отличаются более высокой мощностью. Их показатель по данному параметру составляет 32А и выше. Они применяются для подключения приборов с высоким потреблением электричества. В первую очередь это электроплита, электрический духовой шкаф, кондиционер, камин или бойлер. Иногда силовые розетки могут иметь тройное гнездо. Их выбор зависит исключительно от вилки, которой оснащен электроприбор.

Интересные факты

Вот несколько интересных фактов о том, как установить розетку в стену из гипсокартона, бетона и кирпича, а также меры предосторожности:

1. Разные способы крепления: Установка розетки в стену из гипсокартона требует использования специальных монтажных коробок, которые могут быть как накладными, так и встраиваемыми. В отличие от этого, для бетона и кирпича обычно используются металлические или пластиковые коробки, которые фиксируются с помощью дюбелей и шурупов. Это связано с различной прочностью и структурой материалов.

2. Электрическая безопасность: При установке розетки важно учитывать, что в стенах из бетона и кирпича могут находиться арматура и другие коммуникации. Перед началом работ рекомендуется использовать детектор проводки, чтобы избежать повреждения электрических кабелей и обеспечить безопасность.

3. Изоляция и вентиляция: Важно помнить о правильной изоляции проводов, особенно в стенах из гипсокартона, где может быть повышенная влажность. Использование влагостойких материалов и обеспечение вентиляции в помещениях поможет предотвратить короткие замыкания и продлить срок службы электрических устройств.

Цены на силовые розетки

Силовая розетка

Меры предосторожности

Поскольку при выполнении работ существует вероятность поражения электрическим током, то при электромонтаже необходимо обесточить квартиру или дом. Сделать это можно с помощью переключателей в электрощитке. Если в помещении проложена проводка старого типа, то отключить электропитание можно выкрутив пробки на счетчике. Работы по установке подрозетника, когда исключается контакт с проводами под напряжением, выполняются без отключения питания, для возможности использования вспомогательного электроинструмента.

Внимание! Перед тем как непосредственно приступать к электромонтажу, следует убедиться, что провода действительно обесточены. Проверка осуществляется индикаторной отверткой или тестером.

Цены на приборы для измерения напряжения

Вольтметр

Стандарты высоты расположения розетки

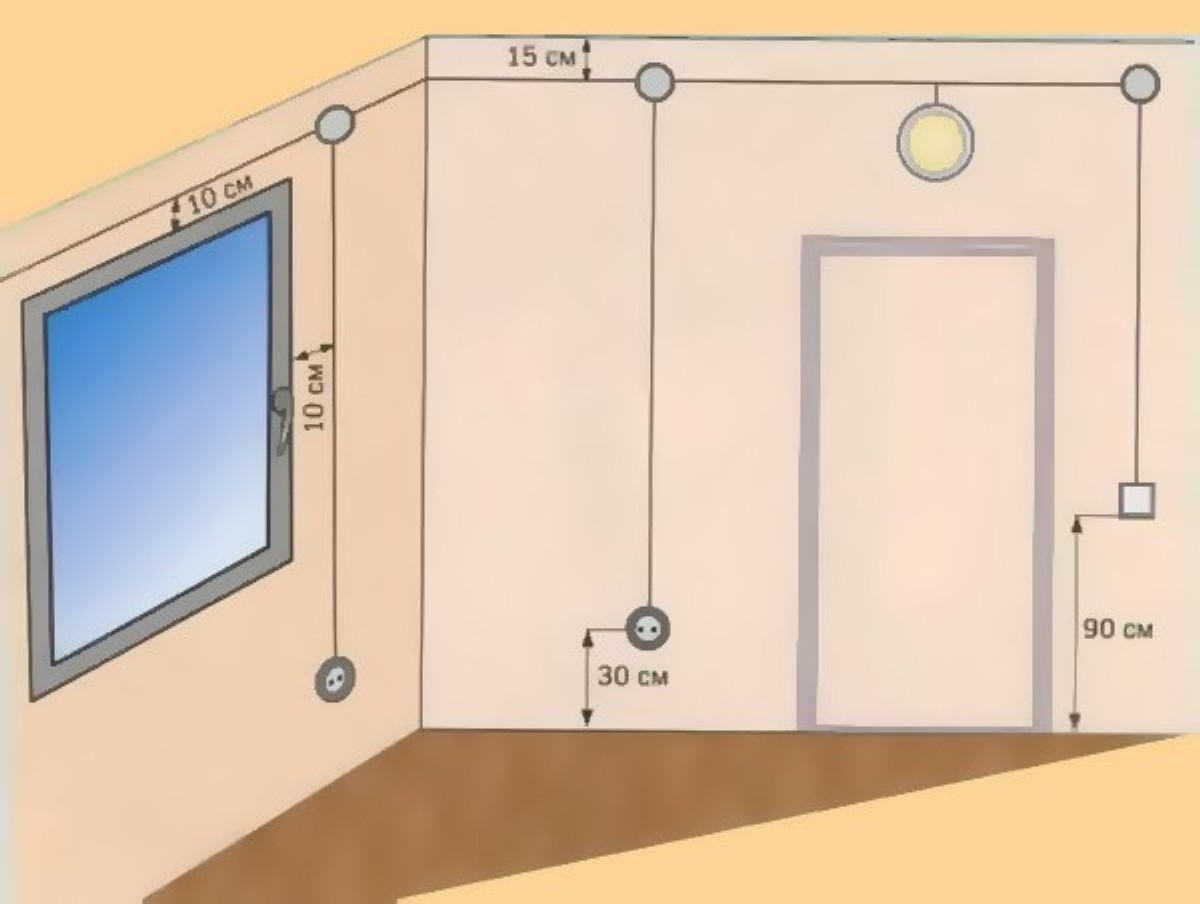

Изначально необходимо определиться с тем, где именно и на какой высоте будет устанавливаться розетка. Существуют так называемые европейские и советские стандарты. Согласно первому, монтаж осуществляется на высоте 30 см от пола. Советский стандарт предусматривает уровень 90 см.

Не всегда нужно привязываться к требованиям, поскольку существуют случаи, когда такой вариант не подходит. В первую очередь необходимость в установке розетки на другую высоту возникает в спальной комнате, в частности при монтаже над прикроватной тумбой. Она ставится таким образом, чтобы иметь возможность дотянуться к ней лежа, к примеру, для установки мобильного телефона на зарядку. Удобно, чтобы розетка была на высоте 65-70 см.

Отдельного внимания заслуживает расположение розеток на кухне. Установка вниз исключается, поскольку они будут закрыты мебелью. Их монтируют в произвольном порядке, обычно стараясь расположить сразу над столешницей или под дно верхних шкафчиков. В последнем случае при взгляде они незаметны, при этом всегда доступны.

Выбор совместимой с розеткой монтажной коробки

Встраиваемые розетки устанавливаются в специальные монтажные коробки, известные как подрозетники. Эти устройства представляют собой тонкие цилиндры, которые встраиваются в стену. В дальнейшем розетка фиксируется именно к подрозетнику, а не к рыхлым строительным материалам или бетону, что обеспечивает надежность конструкции.

Совет! Рекомендуется приобретать установочную коробку одновременно с розеткой, чтобы гарантировать их полную совместимость.

Разные производители розеток предлагают различные методы крепления к подрозетнику. В первую очередь это касается расположения крепежных винтов, которые могут быть размещены как по вертикали, так и по горизонтали. У некоторых моделей предусмотрено сразу четыре точки крепления. Диаметр установочных коробок составляет 65-67 мм, а глубина — 45 мм. Они могут быть изготовлены из полиамида, полипропилена и других материалов.

Важно обратить внимание на выбор установочной коробки для блока розеток. Практически каждый производитель разрабатывает свою продукцию в соответствии с различными стандартами ширины. Это означает, что расстояние между розетками, включая накладные панели, может значительно варьироваться, и не всегда возможно установить устройство в коробку другого бренда.

Внимание! Для монтажа в обычных стенах используются традиционные цилиндрические подрозетники. Для установки в гипсокартон существуют специальные монтажные коробки с уникальными винтами и ушками для крепления к листу.

Монтаж подрозетника

После закупки материалов, можно расчертить место для установки. Применяемая для монтажа технология отличается в зависимости от типа стены. Работа с бетоном, газобетоном и кирпичом практически идентична, а вот с гипсокартоном отличается. Различия наблюдаются и в наборе инструмента, который потребуется.

Установка подрозетника в бетон, газобетон или кирпич

Работа с подобными стеновыми материалами требует использования специализированного инструмента. Вам понадобятся:

• перфоратор;
• корончатое сверло диаметром 68 мм;
• зубило или пика для перфоратора.

Цены на свёрла для розетки (корончатое сверло)

Корончатое сверло

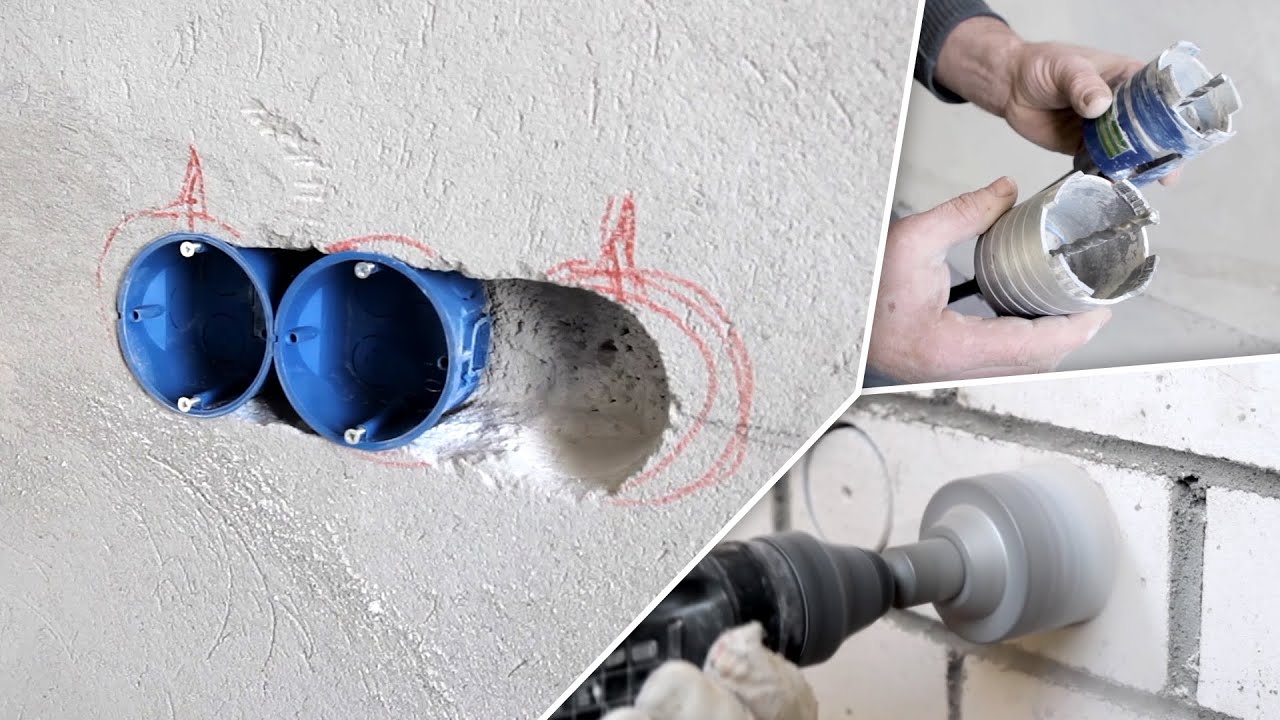

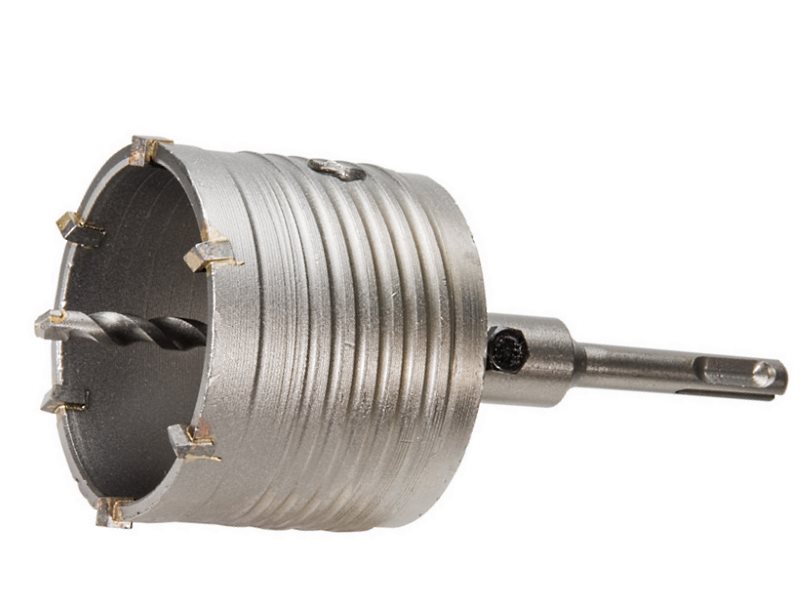

Сначала нужно проделать посадочное отверстие в стене для установки подрозетника с помощью специального корончатого сверла. Оно устанавливается на дрель или перфоратор. Коронки бывают различного ценового сегмента, и отличаются по материалу режущей кромки. Они бывают алмазные и твердосплавные. Также сверла отличаются между собой по режиму работы. Одни используется только с дрелью, а другие являются ударными, поэтому подходят при выполнении сверления с включенным долблением.

Рекомендация! При покупке корончатого сверла необходимо учитывать не только его диаметр, но и тип хвостовика. Для дверей он должен быть цилиндрическим, а для перфоратора sds-plus или другой. В противном случае несовместимая коронка не подойдет под имеющийся в наличии инструмент.

Если требуется сверлить железобетон, то понадобится использование более дорогой коронки с алмазным напылением на сегментах, поскольку дешевая оснастка ломается. Также нужно устанавливать оптимальное количество оборотов, рекомендуемое в инструкции к сверлу.

По центру цилиндрической коронки имеется сверло по бетону. Оно применяется для центровки. Выступающее сверло ставится в центр будущего подрозетника и осуществляется углубление в стену до момента начала высверливания кольца коронкой. После этого нужно прекратить сверление и снять центровку. Это предотвратит проделывание сквозного отверстия выступающей частью инструмента. Центровочное сверло снимается путем выбивания клином или выкручивания специального зажимного болта.

Если требуется поставить блок розеток, то нужно посмотреть в их инструкцию, а также на параметры подрозетников и определить межосевое расстояние. Обычно оно составляет 71 мм. Чтобы сделать все ровно, в идеале сразу после извлечения коронки для снятия центровочного сверла необходимо от маленького отверстия по горизонтальной линии сделать разметку с шагом 71 мм. Полученные в результате точки в будущем будут использоваться для центровки последующих сверлений.

После сверления останется кольцевое отверстие. Останется только выбить его центральную часть. Сделать это удобно с помощью перфоратора с пикой. Можно обойтись обыкновенным ручным зубилом и молотком. Нужно вставить инструмент в узкую полоску высверленного большего круга и ударить. В результате центральная часть выпадет. При работе с газобетоном или кирпичом это несложно. При выбивании бетона будет труднее, если он армирован стальной арматурой.

Имея готовое отверстие можно прорезать штробу в стене к потолку, где располагается распаечная коробка, чтобы сделать отводку питающего кабеля. Для компенсации на погрешность, заложенный кабель берется длиннее на 30-40 см. В дальнейшем излишки можно будет отрезать. Переходя к прокладке кабеля и подключению к распаечной коробке потребуется обесточить помещение.

После подготовки штроб и самого отверстия под подрозетник, в него нужно вставить установочную коробку и проверить глубину, чтобы ничего не выпирало. Далее следует подготовить густой строительный раствор. Удобнее всего использовать алебастр и гипсовую штукатурку.

Чтобы завести питающий провод в коробку, в ней нужно выломать окно с помощью плоскогубцев или срезать его ножом. В таких местах производители делают пластик тоньше для возможности механического выдавливания. Далее нужно уложить немного раствора вглубь отверстия, после чего вставить коробку с заведенным в нее проводом.

Подрозетник следует выставить ровно с помощью уровня. Если в нем имеются только два вертикальных или горизонтальных крепления, то их ориентацию нужно выбрать в зависимости от особенностей приобретенной розетки. При наличии 4-х креплений это не имеет значения.

Боковая полость между коробкой и стеной также заполняется раствором. Если применялся алебастр, то уже через 3-4 часа установочная коробка будет сидеть надежно. Следует подождать, пока раствор полностью высохнет и перестанет давать испарения. Ни в коем случае для закрепления подрозетников нельзя применять монтажную пену, поскольку она является горючим материалом.

Совет! Если требуется поставить одну или несколько розеток, то нецелесообразно покупать дорогую коронку. Отверстия можно вырезать болгаркой. В этом случае количество пыли от выполнения работы увеличивается. Хотя страдает аккуратность, но все потом закроется штукатуркой. Для реза болгаркой потребуется алмазный круг.

Цены на популярные модели штроборезов

Штроборез

Видео – Установка подрозетников в бетонной/кирпичной/газобетонной стене

https://youtube.com/watch?v=l6_jhl6oweI

Установка подрозетников в гипсокартон

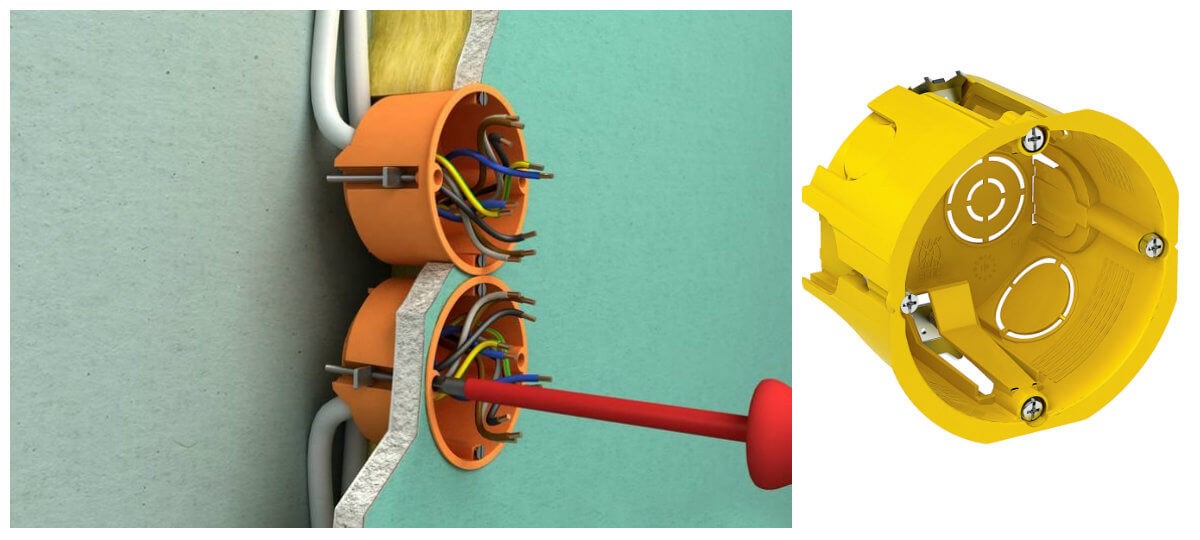

Для работы с гипсокартоном понадобится специальный тип монтажной коробки, оснащенной уникальной лапкой, которая позволит надежно зафиксировать ее на листе, действуя по принципу тисков или струбцины. Чтобы установить коробку, необходимо просверлить отверстие. Это можно сделать с помощью корончатого сверла, предназначенного для гипсокартона, или же вырезать круг при помощи монтажного ножа. Поскольку провода будут скрыты за гипсокартоном, штробление не потребуется. Необходимо аккуратно вытащить заложенный кабель через созданное отверстие и провести его в открытое окно подрозетника. Затем следует вставить монтажную коробку в стену и закрутить винты, подтянув лапку для надежной фиксации.

Подключение розетки

Непосредственное подключение розетки при монтаже в гипсокартоне выполняется сразу же. Если монтажная коробка закреплена с помощью строительного раствора, то придется подождать 2-3 дня. Очередность дальнейших действий выглядит следующим образом:

• укорачивание выступающего кабель;
• зачистка концов токопроводящих жил;
• прикручивание проводов к клеммам розетки;
• установка розетки;
• фиксация декоративной рамки.

Выступающий из подрозетника хвостик провода слишком длинный, поэтому его потребуется подрезать. Нужно оставить такую длину, чтобы при складывании ее удалось спрятать в оставшемся пространстве коробки. Концы проводов очищаются от изоляции. При отсутствии специального инструмента это можно сделать монтажным ножом, стараясь не повредить токопроводящую жилу. В инструкции к розетке рекомендуют делать зачистку на глину 10-15 мм.

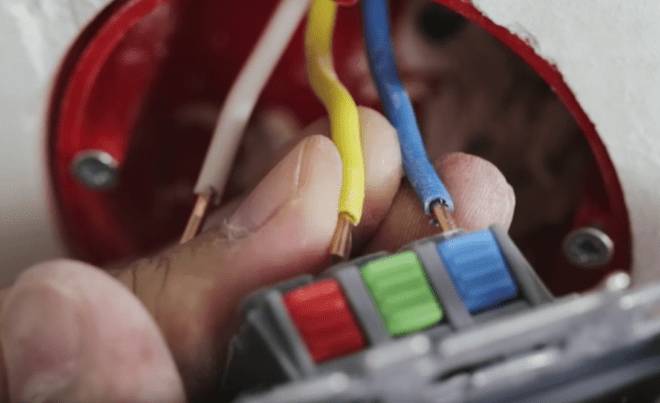

Чтобы правильно подключить провода к клеммам розетки нужно отделить жилу заземления, если она имеется. Фаза и ноль имеют одноцветную изоляцию, а заземление двухцветную. Питающие жилы присоединяются к боковым клеммам. Заземление идет по центру.

На следующем этапе нужно аккуратно сложить провода, чтобы поставить розетку в установочную коробку. Далее применяя отвертку нужно прикрутить ее к подрозетнику с помощью шурупов. Также возможна фиксация распорными лапками. Они располагаются по бокам розетки. Чем больше их закручивать, тем шире они раздвигаются и обеспечивают жесткость фиксации.

После закрепления розетки нужно защелкнуть ее рамку. В том случае если ее нет, то прикрутить накладную панель. Она удерживается одним винтом по центру между отверстиями для вилок.

Видео – Установка розеток своими руками

https://youtube.com/watch?v=hqkdbicp994

Тонкости подключения блока розеток

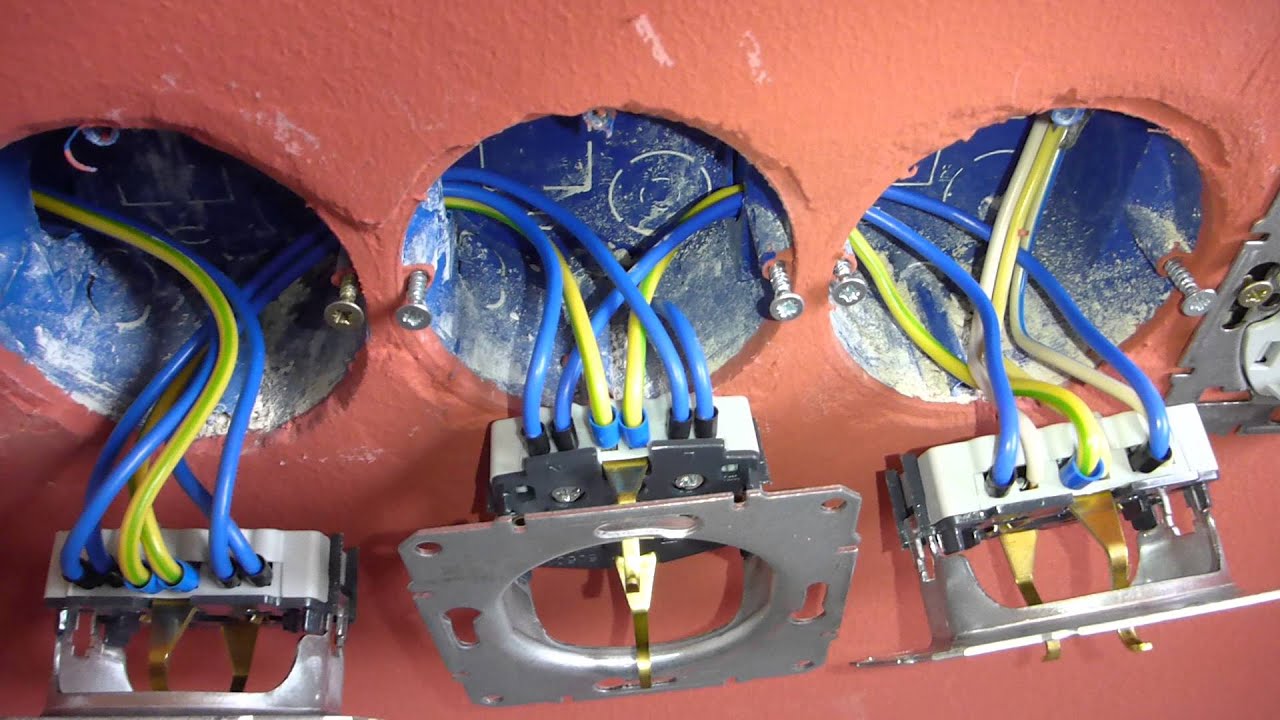

Когда подключается двойная, тройная или блок розеток, то потребуется провести параллельное подсоединение. Для этого врезаются небольшие отрезки проводов размером по 15 см. Их концы зачищаются от изоляции. Такие отрезки применяются для соединения клемм розеток. В продаже можно встретить специальные блоки сразу соединенные между собой.

Что делать с алюминиевой проводкой

В старых зданиях проводка обычно выполнена из алюминия. Часто такие провода ломаются, и при попытке установить новую розетку в уже существующий подрозетник возникают трудности с подключением. В данной ситуации необходимо нарастить провод. Применение обычной скрутки в этом случае не рекомендуется. Для решения проблемы можно использовать специальные клееные колодки. Это позволит соединять провода из меди, что предотвращает окисление между различными металлами. Добавив несколько проводов длиной 10-15 см, вы сможете успешно подключить розетку.

Установка силовых розеток для мощных потребителей

Если возникает необходимость запитать мощную электроплиту, духовой шкаф или прочее оборудование, то нужно не только выбрать силовую розетку, но и кабель большого сечения. Его пропускная способность должна соответствовать параметру потребления электроприбора. Провод для такого оборудования не должен иметь на своем пути скруток. Он не присоединяется к распаечной коробкам, а ведется напрямую к электрощитку. Это является обязательным правилом пожарной безопасности.

Проверка работоспособности и безопасность после установки

После завершения установки розетки крайне важно провести проверку её работоспособности и убедиться в безопасности выполненной работы. Этот этап не следует игнорировать, так как он позволяет избежать потенциальных проблем в будущем.

1. Визуальный осмотр

Первым делом необходимо провести визуальный осмотр установленной розетки. Убедитесь, что она установлена ровно и прочно, а также что все крепления надежно зафиксированы. Проверьте, нет ли видимых повреждений на корпусе розетки или проводах. Если вы заметили трещины, деформации или другие дефекты, лучше заменить розетку на новую.

2. Проверка подключения проводов

Следующий шаг — это проверка правильности подключения проводов. Убедитесь, что фаза и ноль подключены к соответствующим клеммам. Если вы не уверены в своих знаниях, лучше обратиться к специалисту. Неправильное подключение может привести к короткому замыканию или даже пожару.

3. Использование тестера

Для проверки работоспособности розетки рекомендуется использовать мультиметр или тестер напряжения. Включите питание и проверьте, есть ли напряжение на выходе розетки. Если тестер показывает наличие напряжения, это означает, что розетка установлена правильно. Если напряжение отсутствует, необходимо проверить подключение проводов и состояние электрической цепи.

4. Проверка заземления

Если ваша розетка предназначена для подключения к заземлению, убедитесь, что заземляющий провод правильно подключен. Для этого можно использовать специальный тестер для проверки заземления. Неправильное заземление может привести к поражению электрическим током.

5. Проверка на перегрев

После того как вы убедились в работоспособности розетки, рекомендуется оставить её под наблюдением на некоторое время. Проверьте, не нагревается ли она во время работы. Если вы заметили, что розетка становится горячей, это может быть признаком перегрузки или неправильного подключения, и в таком случае необходимо отключить питание и обратиться к специалисту.

6. Убедитесь в отсутствии запаха

Обратите внимание на запах, исходящий от розетки. Если вы чувствуете запах гари или плавленого пластика, это может указывать на наличие проблемы с проводкой или самой розеткой. В таком случае немедленно отключите питание и проверьте установку.

7. Инструкции по эксплуатации

После успешной проверки работоспособности розетки ознакомьтесь с инструкциями по её эксплуатации. Не перегружайте розетку, избегайте подключения слишком мощных приборов, если это не предусмотрено её характеристиками. Следите за состоянием розетки и проводов, особенно если они находятся в местах с повышенной влажностью или механическими повреждениями.

Следуя этим рекомендациям, вы сможете обеспечить безопасную и надежную работу установленной розетки, что позволит избежать неприятных ситуаций в будущем.

Вопрос-ответ

Можно ли делать розетки в гипсокартонной стене?

Установка розетки в гипсокартон требует использования другого типа установочной коробки. Она монтируется с помощью зажимов, а не алебастром. Для подготовки отверстия в гипсокартонном листе также используется коронка, но перфоратор переключается в режим «только вращение».

Можно ли делать розетки в бетонной стене?

Бетон отличается высокой прочностью, поэтому установка розетки в бетонную стену – процесс трудоемкий и пыльный. Для того чтобы проделать в стене необходимое отверстие, мы используем перфоратор со специальной насадкой – коронкой.

Чем закрепить розетку в бетонной стене?

Подрозетники в бетонной стене крепятся с помощью шпаклевочной или штукатурной смеси. В нанесенный раствор подрозетники просто вдавливают. Устанавливать их нужно ровно.

Советы

СОВЕТ №1

Перед началом установки розетки обязательно отключите электричество в помещении. Это поможет избежать поражения электрическим током и обеспечит вашу безопасность во время работы.

СОВЕТ №2

При работе с гипсокартоном используйте специальные крепежи для розеток, которые обеспечивают надежную фиксацию. Это предотвратит провисание и обеспечит долговечность установки.

СОВЕТ №3

При установке розетки в бетонной или кирпичной стене используйте перфоратор для создания отверстий. Убедитесь, что вы используете подходящие сверла, чтобы избежать повреждения стен и инструмента.

СОВЕТ №4

После установки розетки проверьте ее работоспособность с помощью тестера. Это поможет убедиться, что все соединения выполнены правильно и нет короткого замыкания.
