Сопротивление ТЭНа (трубчатого электрического нагревателя) влияет на эффективность работы стиральной машины. Неправильные значения могут вызвать недостаточный нагрев воды, повышенное потребление электроэнергии и поломку устройства. В статье рассмотрим, каким должно быть сопротивление ТЭНа, как его измерить и какие значения считаются нормальными. Эта информация поможет диагностировать проблемы с нагревателем и обеспечить стабильную работу стиральной машины.
Как добраться до ТЭНа
Чтобы выяснить, функционирует ли ТЭН, необходимо выполнить несколько шагов:
- В первую очередь, отключите устройство от электросети;
- Ознакомьтесь с инструкцией, чтобы определить местоположение нагревательного элемента. В ней должна быть схема. Если инструкции нет, осмотрите машину визуально. Элемент может находиться либо за передней, либо за задней панелью.
- Отсоедините провода, подключенные к элементу;
- С помощью мультиметра проверьте сопротивление на нагревателе;
- Внимательно осмотрите ТЭН на наличие повреждений.
Чтобы получить доступ к трубчатому элементу, потребуется разобрать стиральную машину. В большинстве современных моделей нагревательные элементы расположены за задней стенкой. Однако есть и исключения, поэтому лучше всего визуально проверить обе крышки.
Как правило, ТЭН находится за более крупной крышкой. Это характерно, например, для многих моделей стиральных машин таких брендов, как Samsung, Ariston, Bosch и Indesit.

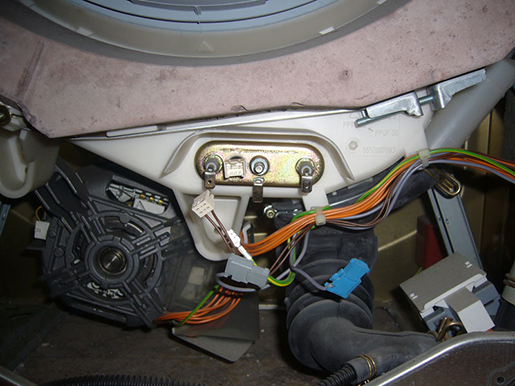

Для снятия крышки необходимо открутить саморезы, которые ее фиксируют. Нагреватель располагается в нижней части бака, и к нему подводятся провода.
Перед тем как отсоединять проводку, рекомендуется сделать фотографию расположения клемм и проводов, чтобы при сборке не допустить ошибок в подключении. Это очень важный момент, так как в противном случае нагреватель может выйти из строя.
Сопротивление ТЭНа является ключевым параметром, определяющим его работоспособность и эффективность. Эксперты утверждают, что оптимальное значение сопротивления для большинства ТЭНов должно находиться в пределах 10-30 Ом. При значениях ниже 10 Ом возможно короткое замыкание, а при превышении 30 Ом – недостаточная мощность нагрева. Для проверки сопротивления рекомендуется использовать мультиметр, который позволяет точно измерить этот параметр. При этом важно отключить ТЭН от сети и убедиться в отсутствии видимых повреждений. Регулярная проверка сопротивления поможет избежать серьезных поломок и повысить срок службы устройства.
Проверка с использованием приборов
Когда узел обнаружен и к нему обеспечен доступ, важно проверить сопротивление тэна стиральной машины. Для этого можно воспользоваться омметром или мультиметром. На экране прибора отображается шкала, по которой можно определить наличие или отсутствие сопротивления, а также его точное значение.
Как правило, у исправного нагревателя сопротивление составляет примерно 24-40 Ом. Чтобы вычислить точное значение, можно использовать формулу: номинальное напряжение в сети (220 вольт) возводится в квадрат и делится на мощность устройства. Например, если мощность составляет 2 кВт, то это 2000 Вт.
Узнать мощность ТЭНа конкретной модели стиральной машины можно из инструкции или на самой детали, где указана маркировка.

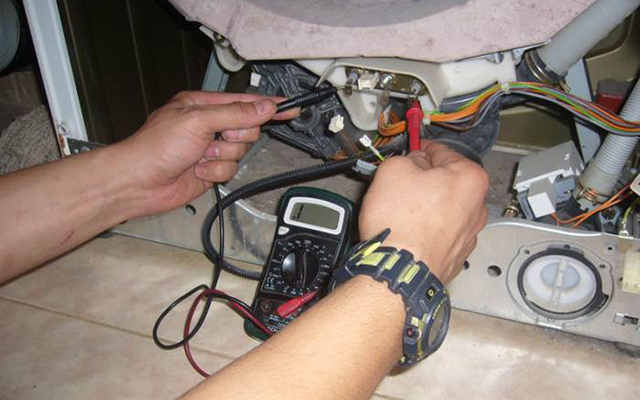

Перед тем как измерять сопротивление, необходимо убедиться, что машина отключена от электросети. Затем на мультиметре выбирается режим проверки и устанавливается значение 200 Ом. Щупы прибора подключаются к клеммам тэна, и на дисплее мультиметра появится определенное значение.
Если результат измерения близок к тому, что было рассчитано по формуле, значит, узел функционирует исправно. В противном случае, прибор может быть неисправен и не сможет нагревать воду.
Если мультиметр показывает значение ниже нормы, это указывает на проблемы с нагревательным элементом. Если на дисплее появляется цифра «1», это может свидетельствовать о разрыве провода внутри. Если отображается «0», значит, в элементе произошло короткое замыкание на корпус. В любом из этих случаев неисправная деталь должна быть заменена.
| Параметр | Описание | Как проверить |
|---|---|---|
| Номинальное сопротивление ТЭНа | Сопротивление, указанное производителем в документации или на корпусе ТЭНа. Зависит от мощности и напряжения ТЭНа. | 1. Расчет: Используйте формулу R = U² / P, где R — сопротивление (Ом), U — напряжение (В), P — мощность (Вт). 2. Мультиметр: Измерьте сопротивление между выводами ТЭНа в холодном состоянии. |
| Допустимое отклонение сопротивления | Обычно составляет ±5-10% от номинального значения. Небольшие отклонения могут быть вызваны погрешностью изготовления или изменением температуры. | Сравните измеренное значение с номинальным. Если отклонение превышает допустимое, ТЭН может быть неисправен. |
| Сопротивление изоляции | Сопротивление между нагревательным элементом и корпусом ТЭНа. Должно быть очень высоким (сотни кОм или МОм) для безопасности. | Мегаомметр: Измерьте сопротивление между одним из выводов ТЭНа и его металлическим корпусом (если есть). При отсутствии мегаомметра, можно использовать мультиметр в режиме измерения сопротивления, но показания будут менее точными. |
| Обрыв нагревательной спирали | Полное отсутствие проводимости внутри ТЭНа. | Мультиметр: При измерении сопротивления между выводами ТЭНа покажет «бесконечность» (OL или 1 на дисплее). |
| Короткое замыкание | Недопустимо низкое сопротивление между выводами ТЭНа или между нагревательным элементом и корпусом. | Мультиметр: При измерении сопротивления между выводами ТЭНа покажет очень низкое значение (близкое к 0 Ом). При измерении сопротивления изоляции покажет низкое значение. |
| Зависимость сопротивления от температуры | Сопротивление ТЭНа немного увеличивается при нагреве. | Измерьте сопротивление ТЭНа в холодном и нагретом состоянии. Разница должна быть небольшой и предсказуемой. |
Интересные факты
Вот несколько интересных фактов о сопротивлении ТЭНа (трубчатого электронагревателя) и способах его проверки:
-
Оптимальное сопротивление: Сопротивление ТЭНа зависит от его конструкции и назначения. Обычно для бытовых нагревателей оно варьируется от 10 до 30 Ом. Низкое сопротивление может указывать на короткое замыкание, в то время как слишком высокое — на повреждение изоляции или перегрев.
-
Метод проверки с помощью мультиметра: Чтобы проверить сопротивление ТЭНа, достаточно использовать мультиметр, установленный в режим измерения сопротивления (Ом). Для этого необходимо отключить ТЭН от сети и измерить его сопротивление между выводами. Нормальные значения должны соответствовать спецификациям устройства.
-
Температурный коэффициент сопротивления: Сопротивление проводников изменяется с температурой. Это означает, что при нагреве ТЭНа его сопротивление увеличивается. Поэтому для точной диагностики важно проверять сопротивление в холодном состоянии, чтобы избежать искажений результатов из-за температуры.
Проверка без прибора
Если у вас нет под рукой прибора для измерения сопротивления, и вы не можете проверить его, можно определить работоспособность нагревателя визуально.
Первый способ:
- Запустите стирку;
- Следите за показаниями счетчика электроэнергии. Если он демонстрирует повышенное потребление, значит, ТЭН функционирует. Если же при запуске стиральной машины показания счетчика остаются прежними, это может свидетельствовать о неисправности нагревателя.

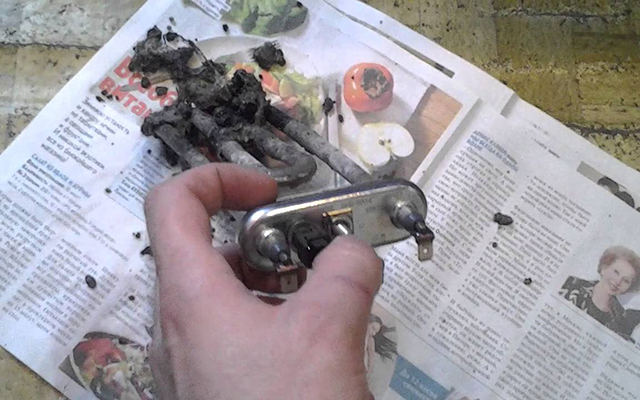

Второй способ. Необходимо извлечь ТЭН из стиральной машины. Тщательно осмотрите его на наличие мелких трещин или черных пятен. Если такие дефекты обнаружены, даже если они небольшие, это указывает на его неисправность.
Важно: При замене ТЭНа или установке старого на место, все соединения должны быть полностью герметичными. Убедитесь, что ТЭН установлен точно на прежнее место, иначе он может зацепиться за вращающийся барабан во время стирки, что приведет к поломке стиральной машины.
Чтобы поддерживать ТЭН в рабочем состоянии, не забывайте периодически проводить стирку без белья с добавлением 1-2 ложек лимонной кислоты в отсек для порошка. Рекомендуется делать это хотя бы раз в полгода. Это поможет удалить накипь, образующуюся в процессе работы машины.
Причины отклонений сопротивления ТЭНа
Сопротивление ТЭНа (трубчатого электронагревателя) является ключевым параметром, который влияет на его работоспособность и эффективность. Отклонения от нормального значения сопротивления могут указывать на различные проблемы, которые могут привести к поломке устройства или снижению его производительности. Рассмотрим основные причины, по которым может наблюдаться отклонение сопротивления ТЭНа.
Во-первых, одной из наиболее распространенных причин является механическое повреждение нагревательного элемента. Это может произойти в результате неправильной установки, вибраций или ударов. Механические повреждения могут привести к образованию трещин или разрывов в изоляции, что, в свою очередь, может вызвать короткое замыкание или изменение сопротивления.
Во-вторых, коррозия является еще одной частой причиной отклонений. ТЭНы часто работают в условиях высокой влажности или в агрессивных средах, что может привести к окислению металлических частей. Коррозия может значительно увеличить сопротивление нагревателя или даже привести к его поломке. Особенно это актуально для ТЭНов, которые используются в водонагревателях, где вода может содержать различные примеси.
Третьей причиной может быть перегрев. Если ТЭН работает при слишком высокой температуре, это может привести к изменению его физических свойств и, как следствие, к изменению сопротивления. Перегрев может быть вызван неправильной настройкой термостата, недостаточной циркуляцией воды или другими факторами, влияющими на теплоотвод.
Четвертой причиной отклонений может быть старение материала. Со временем, под воздействием высоких температур и химических реакций, материалы, из которых изготовлен ТЭН, могут терять свои свойства. Это может привести к изменению сопротивления и снижению эффективности нагрева.
Наконец, неправильные условия эксплуатации также могут стать причиной отклонений. Например, использование ТЭНа в средах, для которых он не предназначен, может привести к его быстрому выходу из строя. Важно следовать рекомендациям производителя и использовать ТЭНы только в тех условиях, для которых они были разработаны.
Таким образом, отклонения сопротивления ТЭНа могут быть вызваны множеством факторов, включая механические повреждения, коррозию, перегрев, старение материалов и неправильные условия эксплуатации. Понимание этих причин поможет в своевременной диагностике и предотвращении возможных поломок, что, в свою очередь, обеспечит долговечность и надежность работы нагревательного элемента.
Вопрос-ответ
Сколько Ом должно быть у хорошего нагревательного элемента?
Измерьте сопротивление между двумя винтовыми клеммами на верхнем нагревательном элементе. Исправный нагревательный элемент имеет сопротивление от 5 до 25 Ом.
Какое сопротивление у ТЭНа 1300 Вт?
Сопротивление спирали: 80-81 Ом.
Советы
СОВЕТ №1
Перед проверкой сопротивления ТЭНа обязательно отключите его от сети и дайте остыть, чтобы избежать электрического удара и получить точные результаты измерений.
СОВЕТ №2
Используйте мультиметр, установленный в режим измерения сопротивления (Ом), для проверки ТЭНа. Сопротивление исправного ТЭНа обычно должно находиться в пределах 10-30 Ом, в зависимости от его мощности и конструкции.
