Двигатель ЗМЗ 406 впервые был установлен на автомобиль «Волга» в 1994 году в качестве опытного экземпляра, а разработан гораздо раньше. С тех пор у мотора было множество различных модификаций, он зарекомендовал себя как надежный силовой агрегат, обладающий отличными техническими характеристиками. Первые модели «Газели», которые пошли в серию с того же 1994 года, поначалу комплектовались хорошо проверенным мотором ЗМЗ 402.

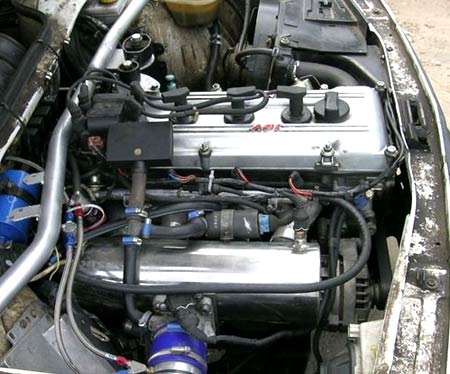

Так выглядит установленный на Газель двигатель ЗМЗ 406

Но карбюраторный ДВС для полуторатонного грузовика все же был слабоват, и была у него еще одна беда – 402-ой много расходовал топлива, особенно под нагрузкой. Поэтому автомобили ГАЗ 3302 с 1997 года стали комплектовать карбюраторным двигателем ЗМЗ 4063 объемом 2,3 литра и мощностью 110 л. с.

Ставим 402-ой двигатель с Волги на ГАЗель

Владелец ГАЗели с 402-ым мотором, когда двигатель выходит из строя или надвигается его капитальный ремонт, начинает рассматривать различные варианты выхода из этой ситуации. Вариант купить новый мотор или сделать капремонт своего не всем по карману, поэтому многие выбирают вариант покупки б/у двигателя всборе, особенно при имеющихся в интернете и газетах объявлений предложениях. Наиболее распространены предложения о продаже б/у двигателя с Волги. Покупать такой двигатель или нет и какие сложности могут возникнуть при его установке на ГАЗель?
Двигатели ЗМЗ-402 устанавливаемые на Волгу и ГАЗель в принципе одинаковые за исключением некоторых моментов. Вот эти некоторые моменты мы и рассмотрим ниже.

До производства ГАЗелей двигатель ЗМЗ-402 имел две основные модификации.

Первая — ЗМЗ-4021.10 для работы на бензине А-76, вторая — ЗМЗ-402.10 для работы на АИ-93.

С началом выпуска а/м ГАЗазель появились ещё две модификации: ЗМЗ-4025.10 — для работы на бензине А-76 и ЗМЗ-4026.10 — для работы на бензине АИ-93. Дополнительные модификации появились из-за расположения двигателя в подкапотном пространстве и отличной от Волговский системы охлаждения. А именно, вентилятор принудительного охлаждения был демонтирован с водяного насоса и перенесён на отдельный кронштейн вниз и немного правее. В итоге крышка распределителя шестерён претерпела некоторые изменения, т.к. на ней поселились кронштейн привода вентилятора и натяжной ролик ремня вентилятора.

Начинаем адаптировать снятый с автомобиля агрегат:

Момент первый: необходимо добраться до крышки распределителя шестерен и снять её.

Выкрученные две шпильки меняем на шпильки М8х1-4hх75 каталожный номер 291762-П.

Переходим к сборке, а именно к передней крышке(крышки распределителя шестерен). Перед нами две крышки.

На втором изображении отмечены различия. [1] крепление крышки утолщилось т.к. оно стало ещё и креплением для кронштейна привода вентилятора. [2] флаг МВТ был перенесён в сторону, отсюда следует перенесение меток на шкиве коленвала (замена шкива). [3] крепление шпильки привода вентилятора. [4] крепление шпильки натяжного ролика. Присутствуют и другие, не существенные отличия ни на что не влияющие. Их мы не рассматриваем.

На этом промежуточном этапе заменили: две шпильки крепления крышки распределителя шестерён, саму крышку распределителя шестерён, шкив коленвала и ремень привода вентилятора.

Далее. Меняем корпуса термостата. Корпус термостата состоит из двух частей основания и крышки.

Волговский термостат сверху, ГАЗелевский установлен на двигателе. Отличия. Фланец крышки Волговского термостата имеет бóльший угол крепления патрубка радиатора, чем у ГАЗелевского. В ГАЗелевскую крышку ещё встроен штуцер, для того, чтобы система охлаждения не завоздушивалась (не было воздушной пробки). Фланец основания термостата у ГАЗели несколько «задушен», т.е. значительно уменьшено отверстие для циркуляции охлаждающей жидкости.

Собираем переднюю часть двигателя дальше.

По передней части двигателя вроде всё.

Крышки водяной рубашки головки блока тоже отличаются.

В ГАЗелевской крышки установлен датчик температуры. В остальном крышки одинаковые. Меняем крышку.

Ставим двигатель на место. Подключаем электропроводку, шланги и всё остальное, собираем облицовку.

Итог. Что нужно заменить, чтобы двигатель от Волги заработал на ГАЗели?

Вот перечень деталей:

— две шпильки крепления крышки распределителя шестерён; — крышку распределителя шестерён(переднюю крышку); — шкив коленвала; — ремень привода вентилятора; — корпус термостата; — крышку водяной рубашки головки блока(задняя крышка на головке блока).

P.S.

Автор статьи столкнулся с одной проблемой, возможно она индивидуальна, но всё же: Двигатель завёл, прогрел и поехал. Передачи включались с трудом, либо не включались вообще, пока не заглушишь мотор. Причина – недовыжим сцепления. Целый день потратил на поиски причины? Заменил оба цилиндра сцепления, прокачивал … Ставил старые, результат тот же … перебирал и новые цилиндры и старые … … оказалось, что на двигателе с Волги под шаровой опорой вилки выжима сцепления отсутствует шайба.

С шайбой под опорой вилки передачи стали включаться лучше. Но ещё немного по больше выжима и было вообще нормально. Начались эксперименты. Болт, который крепит шаровую опору, было решено заменить на шпильку. Подложил под опору вилки ещё две шайбы. Оказалось многовато. Одну убрал. Вот так в моём случае стало нормально.

Японский мотор в ГАЗель за 4 минуты!!!

Общие рекомендации по демонтажу и монтажу силовой установки ЗМЗ-402 автомобиля ГАЗ-2705

По счастливой случайности в моих руках оказалась волга с 406 перебраным мотором, который за всего за 15 тысяч согласились мне продать, причем предварительно я покатался на машине и меня все устраивало. Итак первым делом начался разбор Волги.

В итоге я вынул двигатель в таком виде

Единственный штекер, отсоединенный от проводки Волги, оказался разъем блока управления двигателем

Я этот разъем не использовал и провода идущие от него к датчикам убрал из системы, так как точно такие же провода уже идущие на приборную панель у меня уже были и расположены, причем так же с левой стороны, датчики абсолютно одинаковые, просто подключаем родные провода.

Сцепление на 406 моторе с другой стороны в отличие от 402. Пришлось покупать новую трубку( приблизительно метр ) и прокладывать на другую сторону.

место для бензонасоса и топливного фильтра выбрал такое:

Вот и появилось свободное время описать процесс смены двигателя. Машинка 1999 г. выпуска досталась мне с 402 двигателем. По звукам было понятно, что в двигателе куча лишних гаек и болтов. Так и ездил мучаясь. По случаю подвернулся 406 двигатель. Сама машина пошла в утиль. Сколько пробег и как работал движок раньше, не знаю. Было принято решение капиталить 406, и ставить его вместо своего 402. Итак, что нужно снять с донора: — сам двигатель с навесным (генератор, стартер и тд) — ЭБН с креплением — шланги с пружинами если они не сгнили, трубки бензопровода, трубки сцепления (от главного до рабочего) — РЦС, вместе со шлангом и кронштейном крепления шланга к кузову — косу МИКАС, а так же по возможности остальную проводку — радиатор охлаждения, вентилятор — и другое что еще послужит и подождет замены.

Двигатели ЗМЗ 406 на Газель

Двигатель ЗМЗ 406 впервые был установлен на автомобиль «Волга» в 1994 году в качестве опытного экземпляра, а разработан гораздо раньше. С тех пор у мотора было множество различных модификаций, он зарекомендовал себя как надежный силовой агрегат, обладающий отличными техническими характеристиками. Первые модели «Газели», которые пошли в серию с того же 1994 года, поначалу комплектовались хорошо проверенным мотором ЗМЗ 402.

Так выглядит установленный на Газель двигатель ЗМЗ 406

Установка 402 двигателя на газель

Установка 402 двигателя на газель является процессом, который лучше всего проведут в условиях станций техобслуживания. Однако, при наличии подъемных механизмов, а также сторонней помощи, установить 402 двигатель можно также самостоятельно. Для начала при помощи лебедки или иных подъемных механизмом производится демонтаж старого двигателя. Далее, следует непосредственно процесс установки нового силового агрегата, состыковка всех необходимых деталей и механизмов, настройка электро части, заполнение нужного уровня масла, регулировка клапанов. При правильной наладке всего вышеперечисленного, процесс монтажа двигателя на газель можно считать выполненным успешно.

Двигатели семейства ЗМЗ 406 на «Газели»

Мотор ЗМЗ 406 имел много преимуществ перед 402-ым ДВС:

• Обладал хорошей динамикой и мощностью;
• Не имел больших проблем с расходом масла. По крайней мере, масло через задний коренной сальник текло крайне редко, в отличие от ЗМЗ 402;

Задний коренной сальник на двигателе ЗМЗ 406

Сейчас много обладателей старых версий «Газелей» с 402-ым мотором уже сменили ДВС на более современный силовой агрегат. Причем, устанавливают автовладельцы не только карбюраторную версию ЗМЗ 4063.10. Можно также поставить более современный ЗМЗ 405 инжектор, только дополнительно потребуется внесение изменений в электрическую часть автомобиля.

Силовые агрегаты, устанавливаемые на Газель

При установке нового двигателя, многие автовладельцы сомневаются какой лучше брать движок для Газели. Опытные механики советуют решить вначале, что собирается хозяин Газели делать со своей машиной. Исходя из сделанного решения, покупать дизельный или бензиновый двигатель.

Например, если автовладелец желает сэкономить на покупке, то опытные механики советуют брать ЗМЗ 402. Какие положительные стороны у данного двигателя:

• в сервис-центрах продается много б\у моторов данной модели;
• ест любое масло и работает без изменений в худшую сторону, если резко поменяется качество смазывающего средства;
• при снятии оригинального движка, автовладельцу не потребуется ничего переделывать.

Но есть и отрицательные стороны у этого движка:

• слабая динамика;
• слабая мощность;
• устаревший вид мотора;
• сложное и капризное устройство карбюратора.

А теперь давайте разберем подробно каждые из описанных ниже двигателей для Газель.

Двигатель ЗМЗ 402

ЗМЗ 402 подходит для Газели. Устанавливается и на модели Волги. Среди перечисленных преимуществ, которые были описаны выше, наблюдаются такие недостатки, как:

• порванный задний сальник коленвала. Его рвет после того, как набраны две тысячи оборотов. Из двигателя начинает выливаться масло. После замены все повторяется;
• дрожь и дерганье двигателя на холостых оборотах;
• перегрев мотора. Из-за перегрева начинают вдавливаться шайбы. Поэтому рекомендуется делать подтяжку всех болтов движка каждые две тысячи километров.

В остальном двигатель ЗМЗ 402 встанет в Газель, как родной. Ничего не придется переделывать. К тому же детали на него всегда можно найти. Продаются они по низкой цене.

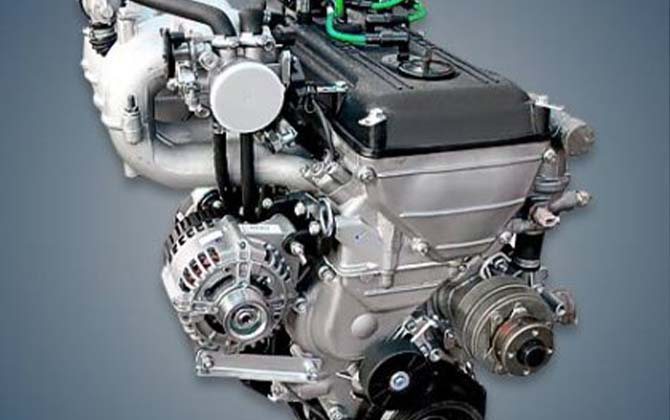

Двигатель ЗМЗ 405

Мотор в целом похож на 406. Только лишь немного отредактирован. Добавлена мощность двигателя. При установке на Газель даст прыти микроавтобусу, которой не было у него с предыдущими моторами.

В остальном есть много недостатков. Например таких, как:

• течь смазывающего средства;
• высокий расход бензина;
• двигатель частенько глохнет. Это случается из-за того, что начинаются проблемы с высоковольтными проводами;
• шум и стук из-за гидрокомпенсаторов. Кстати, последних хватает всего на 50 тысяч километров пробега.

Похожая статья Замена подушек (опор) двигателя ВАЗ 2107

Существует две серии движка: инжекторная и карбюраторная. Инжекторная немногим лучше карбюраторной. Но опытные механики советуют покупать 405, если выбор стоит между силовыми агрегатами ЗМЗ 405 и ЗМЗ 406.

Двигатель ЗМЗ 406

ЗМЗ 406 считается лучшим среди остальных моторов. Он гораздо лучше 402, но уступает 405. Алюминиевый блок заменен чугунным. Распределительных валов стало 2. Это верхний и нижний распредвалы.

На движок установлены гидрокомпенсаторы. Теперь автовладельцам не придется постоянно уменьшать зазоры клапанов. Двигатель имеет 16 цилиндров.

Несмотря на описанные преимущества у силового агрегата имеются следующие недостатки:

• клин газораспределительного механизма;
• повреждения цепи ГРМ;
• перегрев мотора;
• повреждения маслосъемников и сальников;
• стук из-за гидрокомпенсаторов;
• проблемы с электроникой.

При правильном и постоянном уходе двигатель, установленный на Газель, пройдет больше 300 тысяч километров.

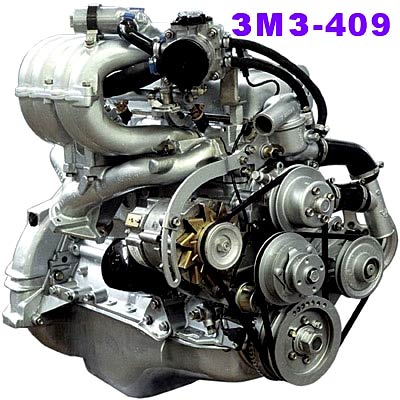

Двигатель ЗМЗ 409

ЗМЗ 409 считается самым лучшим двигателем для установки в Газель. Блок цилиндров у него отлит из серого чугуна. Перегрева у двигателя почти не бывает, потому что между цилиндрами находятся каналы, в которых течет охлаждающая жидкость.

Масляный картер находится снизу БЦ. ГБЦ создана из алюминиевого сплава. Впускные клапана находятся справа, а выпускные – слева. Недостатков почти не имеет. Опытные механики советуют проходить регулярный профилактический осмотр. И тогда нареканий к двигателю не будет.

Замена двигателя ЗМЗ 402 на ЗМЗ 406

Произвести замену 402-ого мотора на 406-ой в общем-то несложно, и это вполне можно сделать самостоятельно. Но прежде, чем приступить к работе, необходимо приобрести все необходимое для замены. С наименьшими переделками устанавливается карбюраторный 406-ой ДВС. Что необходимо иметь, чтобы переставить мотор:

• Сам двигатель в сборе с навесным оборудованием – стартером, генератором, механическим бензонасосом, карбюратором, впускным и выпускным коллектором, с 2-мя катушками зажигания;
• Приемную трубу глушителя, она не подходит от ЗМЗ 402;
• Электронный блок управления системой зажигания;
• Пучок электропроводки для подсоединения ЭБУ и датчиков на двигателе;
• Рабочий цилиндр сцепления, другую трубку сцепления со шлангом.

Сам двигатель по креплениям подходит один в один, коробка тоже встает по местам без переделки.

Готовый к установке на Газель мотор ЗМЗ 406

Электронный блок управления двигателем крепится в тюнингованном салоне Газели. Скорее всего, придется помудрить с патрубками радиатора, но здесь каких-либо серьезных доработок не потребуется.

При желании можно поставить инжекторный мотор ЗМЗ 4062 от «Волги» или ЗМЗ 405 – эти двигатели между собой в основном отличаются рабочим объемом. Поршни всех 406-ых моторов имеют стандартный диаметр 92 мм, у 405-ого ДВС он равен 95,5 мм. Кстати, существует и модель ЗМЗ 409, у него такой же диаметр поршня, что и у 405-ого.

С 2008 год двигатель ЗМЗ 406 больше не устанавливается на автомобили, но в запчастях он будет, скорее всего, еще долго. Новый силовой агрегат 406 первой комплектности стоит в среднем от 115 до 125 тыс. рублей, и это недешево. Но все познается в сравнении – стоимость американского дизеля «Камминз» в несколько раз выше – 620-640 тыс. руб., за такие деньги можно купить не одну подержанную «Газель».

Сейчас много двигателей ЗМЗ 406 продается по объявлениям, б/у мотор можно купить совсем недорого. Продают «движки» частники и авторазборки, можно приобрести силовой агрегат даже с какой-то гарантией (например, на разборе) от 20 до 35 тыс. руб.

Двигатель 402 на газель

Двигатель 402 на газель является относительно недорогим и подходящим агрегатом для автомобиля данной марки. В случае отсутствия возможности установки более модифицированного и мощного двигателя, данный вариант является вполне допустимым и приемлемым.

Приобрести двигатель на газель можно в магазине автозапчастей «Альфа Авто». Здесь Вы можете купить двигатель по лучшей цене. Данный магазин отличается следующими особенностями на фоне других магазинов автозапчастей:

Двигатель 402 на газель прослужит Вашему железному коню долгие годы, если Вы будете заправлять не самое худшее топливо, своевременно (каждые 15 тыс. км пробега) производить регулировку клапанов, и следить за уровнем масла. В случае возникновения неисправностей иного рода и невозможности их самостоятельного устранения, следует обращаться к профессионалам. Только опытным мастерам под силу правильно определить причину сбоев в работе двигателя и выполнить ремонт агрегата или его замену.

Магазин «Альфа Авто» помимо доступных цен на запчасти, предлагает своим покупателям услуги по замене приобретенных автозапчастей на базе магазина. Вы можете попить кофе в то время, как автомеханики будут заниматься Вашим автомобилем. Гарантия, помимо приобретенного товара, распространяется также на услуги по ремонту и замене запчастей.

Источник

Установка инжекторного двигателя

Переделка на 406-ой двигатель инжектор уже будет немного сложнее – дополнительно придется устанавливать электрический бензонасос, приспосабливать новый корпус воздушного фильтра.

Установка электрического бензонасоса на мотор ЗМЗ 406

Если не заморачиваться с установкой электробензонасоса внутри топливного бака, то монтаж его не доставит больших хлопот. Лучше купить выносной бензонасос фирмы Bosch, он будет гораздо надежнее ГАЗовской детали. Монтируется насос под днищем около бензобака – его необходимо врезать в топливопровод и протянуть к клеммам на моторчике два провода. Один из проводов должен быть массовым, другом – с питающим напряжением 12 Вольт. Питание подается через реле, так что реле тоже придется купить и где-нибудь закрепить на автомобиле.

Комплектация электрического бензонасоса

Установка ЗМЗ 405 вместо УМЗ 4216

Многие «Газели» и сейчас комплектуются 123-сильным ДВС УМЗ 4216. Как ни обидно, но мотор не надежен, и на него много нареканий. Часто получается так, что автовладельцы, намучавшись с УМЗ, решаются на перестановку силового агрегата.

В качестве замены в первую очередь рассматривается надежный и проверенный мотор ЗМЗ 405, такую услугу по замене предлагают различные фирмы.

Мотор нетрудно переставить и своими руками. Схема замены и принцип практически не отличается от схемы установки мотора ЗМЗ 406 вместо ЗМЗ 402. Как ни парадоксально, но и хваленые турбодизели «Камминз» иногда снимают и вместо них монтируют ЗМЗ 405. Cummins – в целом хороший мотор, но от российской солярки его ресурс до капитального ремонта значительно сокращается.

Готовый к установке на Газель мотор МЗ 405

Ремонт дизеля обходится в «копеечку» – «капиталка» 405-ого получается гораздо дешевле. К тому же, многие запасти на Заволжкий мотор можно купить б/у – по объявлениям на «Авито» продают любые запчасти, и предложений более чем достаточно.

История развития двигателя

На автомобили двигатель 402 начали устанавливать с 1958 года. В то время он имел другое обозначение — ЗМЗ-21А и ЗМЗ-24Д, но это был всё тот же мотор. Прототипом служила еще более ранняя модификация, над которой конструкторы трудились в 1954-1955 годах. Тогда это был совершенно новый вариант двигателя для автомобиля ГАЗ-56, который даже не вышел с конвейера. 402-м агрегат стал именоваться только в 1980 году.

Основными представителями линейки 402 являются:

• ЗМЗ-402.10 как основной базовый вариант под бензин марки АИ-92.
• ЗМЗ-4021.10, потребляющий топливо А-76.
• ЗМЗ-4022.10, имеющий зажигание нового типа, так называемое форкамерно-факельное.

В процессе эксплуатации двигателей 402.10 часто старались использовать более дешёвое топливо. Для этого силами автовладельцев двигатель переделывался под бензин с меньшим октановым числом. Что касается флагмана 402 линейки – ЗМЗ-4022.10, есть мнения, что идея форкамерно-факельного зажигания была взята у японских коллег фирмы Honda.

С 1996 года появился младший и более современный собрат 402 – ЗМЗ-406. Какое-то время обе линейки устанавливались на автомобили горьковского автозавода. Сейчас двигатель 402 можно встретить только в запчастях.

Основные модели семейства

Транспортные средства Газель выпускаются с 1994 года. Производит их Горьковский автомобильный завод. Это малотоннажные грузовые машины, которые используются в строительстве, при перевозке различных грузов, транспортировки еды в магазины, горючих средств в частных направлениях.

Давайте посмотрим, какие модификации были выпущены и изготавливаются ли они до сих пор. А также узнаем какие модели двигателей устанавливались на тот или иной грузовой автомобиль.

Внимание! Разрешенная масса перевозки грузов на автомобилях Газель – 3,4 тонны. Автомобилем может управлять водитель, который имеет права категории «B». Однако для модификации пассажирского микроавтобуса Газель потребуется категория «D1».

Описание и технические характеристики

Двигатели ЗМЗ 402-й серии – неприхотливы в эксплуатации и достаточно просты в техническом обслуживании. Бензиновые, с карбюратором, имеют по 4 в ряд расположенных цилиндра. Устанавливались преимущественно на автомобили ГАЗ: «Волгу» и «Газель».

Рабочий объем силового агрегата — 2,445 л, что позволяет развивать мощность в 100 л. с. или 73,5 кВт. Степень сжатия составляет 8,2 – это позволяет использовать бензин марки АИ-92. Диаметр цилиндров и ход поршней — 92 мм. Общая масса агрегата — 181 кг. Выхлопная система имеет в составе рециркуляцию выхлопных газов, что значительно снижает загрязнение окружающей среды и позволяет соответствовать нормам.

Составные части

Блок цилиндров 402 двигателя и верхняя часть картера представлены одной деталью и выполнены из высокопрочного алюминиевого сплава. Чугунные цилиндры представлены съёмными гильзами. Для крепления головки блока по верхней поверхности предусмотрены 10 «бобышек». Внизу блок двигателя разделен перегородками на 4 части. В них располагаются коренные подшипники коленвала.

Каждая чугунная крышка подшипников закрепляется к блоку с помощью двух 12-мм шпилек. Так как расточка блока происходит вместе с крышками, их нельзя менять местами. Поэтому для удобства им присвоены номера, выбитые на всех, кроме 1-й и 5-й.

К передней части блока закрепляется крышка ГРМ, выполненная из алюминиевого сплава. А к задней – картер сцепления. Все соединения притягиваются болтами крепления через паронитовые прокладки. 402 двигатель имеет общую для 4 цилиндров алюминиевую головку. Крепление к блоку производится десятью 12- мм шпильками. Прокладка ГБЦ изготавливается из асбеста, покрытого графитом, и окантовывается армированным каркасом. Её минимальная толщина составляет 1,5 мм.

У модификаций 402.10 и 4021.10 головки блоков разной толщины. Это объясняется различными объемами камер сгорания. По сути, головка 402.10 получается путём фрезирования нижней кромки головки 4021.10 на 3,6 мм.

На техническом обслуживании двигателю автомобиля уделяется особое внимание. Через 20 тыс. км рекомендовано производить протяжку головки, а также регулировку зазоров клапанов.

Распространенные неисправности и эксплуатация

• Чаще всего владельцы жалуются на капризные карбюраторные версии;
• Низкой надежностью обладает цепь ГРМ (при обрыве клапана не гнет);
• Много проблем доставляет система зажигания, чаще всего — катушки;
• Гидрокомпенсаторы обычно служат не более 50 000 км, а затем начинают стучать;
• Быстро залегают маслосъемные кольца и начинается масложор.

Карбюраторный 406-й мотор менее экономичен из-за невозможности точной регулировки подачи бензина. Более точно отрегулировать количество топлива практически невозможно, что отражается на показателях мощности и расхода горючего.

Инжектор заметно превосходит карбюраторный аналог по надежности, экономичности и мощности. Одним из основных положительных качеств инжекторов можно отметить отсутствие необходимости производить обязательные регулировки мотора. Система питания здесь не подвержена засорению, жиклеры отсутствуют, топливо в точном количестве поступает непосредственно в цилиндры.

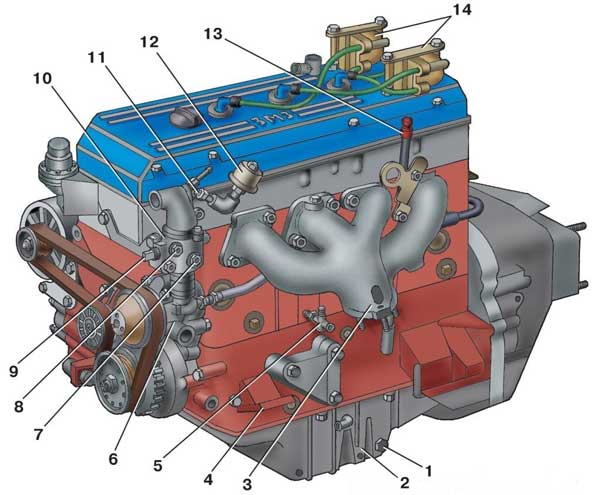

Двигатели модели ЗМЗ-4061.10 и 4063.10 (вид слева): 1 — сливная пробка; 2 — масляный картер; 3 — выпускной коллектор; 4 — кронштейн опоры двигателя; 5 — кран слива охлаждающей жидкости; 6 — водяной насос; 7 — датчик аварийной температуры охлаждающей жидкости; 8 — датчик указателя температуры охлаждающей жидкости; 9 — датчик температурного состояния двигателя; 10 — корпус термостата; 11 — датчик аварийного давления масла; 12 — датчик указателя давления масла; 13 — указатель (щуп) уровня масла; 14 — катушка зажигания.

Двигатели модели ЗМЗ-4061.10 и 4063.10 (вид справа): 1 — диск синхронизации; 2 — датчик синхронизации; 3 — масляный фильтр; 4 — стартер; 5 — датчик детонации; 6 — трубка слива охлаждающей жидкости из отопителя; 7 — впускная труба; 8 — гидронатяжитель цепи; 9 — генератор; 10 — ремень генератора; 11 — шкив водяного насоса; 12 — натяжной ролик; 13 — бензонасос.

Поперечный разрез ЗМЗ-4061.10 и 4063.10: 1 — масляный картер; 2 — приемник масляного насоса; 3 — масляный насос; 4 — привод масляного насоса; 5 — шестерня промежуточного вала; 6 — блок цилиндров; 7 — впускная труба; 8 — патрубки вентиляции; 9 — распределительный вал впускных клапанов; 10 — впускной клапан; 11 — крышка клапанов; 12 — распределительный вал выпускных клапанов; 13 — указатель (щуп) уровня масла; 14 — гидротолкатель клапана; 15 — наружная пружина клапана; 16 — направляющая втулка клапана; 17 — выпускной клапан; 18 — головка блока цилиндров; 19 — выпускной коллектор; 20 — поршень; 21 — поршневой палец; 22 — шатун; 23 — коленчатый вал; 24 — крышка шатуна; 25 — крышка коренного подшипника; 26 — сливная пробка; 27 — корпус толкателя; 28 — направляющая втулка; 29 — корпус компенсатора; 30 — стопорное кольцо; 31 — поршень компенсатора; 32 — шариковый клапан; 33 — пружина шарикового клапана; 34 — корпус шарикового клапана; 35 — разжимная пружина.

Это интересно: Регламент ТО для Volkswagen Polo — техническое обслуживание

Список моделей, где применялся ДВС: ГАЗ 3102 Волга, ГАЗ 31029 Волга, ГАЗ 3110 Волга, ГАЗ 31105 Волга, ГАЗ Газель, ГАЗ Соболь (Уже оценили раз: 5) Loading…

Техническое обслуживание

Чтобы 402 двигатель, «Газель» это или «Волга» — не важно, работал долго и эффективно, необходимо производить своевременное техническое обслуживание. Двигатель, как уже можно было убедиться, не имеет сложной электронной начинки и не требует высококвалифицированного обслуживания. На какие моменты следует обратить особое внимание?

1. Как уже было сказано, каждые 20 тысяч нужно протягивать головку к блоку. Это объясняется естественным сминанием прокладки ГБЦ. При этом гайки протягиваются от середины к концам головки и обязательно на остывшем двигателе. Горячий двигатель – это горячие блок и головка и, естественно, немного меньший зазор между ними. Кроме этого, рекомендуется сначала просто закрутить гайки, а вторым приёмом сделать контрольное затягивание с заданным моментом силы.
2. Обязательно осматривается, и если ослаблена, затягивается крышка ГРМ. Болты крутятся, начиная с середины. Проверяются зазоры между клапанами.
3. При увеличении расхода двигателя и уменьшении мощности следует обратить внимание на отложениях внутри камер сгорания. Это случается чаще на изношенных двигателях, когда масляные кольца пропускают много масла. Лучше всего в таком случае снять головку и произвести очистку от нагара. Не забываем, что если головка снимается – обязательно притираются клапаны.

Тюнинг 402 двигателя

Учитывая возраст двигателя и современные возросшие потребности, можно понять, почему многие умельцы стараются усовершенствовать двигатель. «Волга-402» — достаточно старая модификация, хочется ее обновить. Что же можно сделать? Увеличение мощности — вот то, в чем нуждается 402 двигатель. «Газель» и «Волга» от этого значительно выиграют. Есть несколько вариантов такого тюнинга.

Один из них – это расточка блока под гильзы большего диаметра. Если родной 402 блок имеет гильзы 92 мм в диаметре, то расточенный – все 100 мм, точно как на современном УМЗ-4216. При этом новые гильзы также ставятся 100-мм размера. Основной минус такого апгрейда — в ухудшении теплового режима блока цилиндров. Ведь стенки стали тоньше на величину проточки. А это целых 4 мм.

Ещё в одном варианте прирост мощности обеспечивается шлифовкой головки блока. При этом увеличивается степень сжатия, что позволяет перейти на бензин с более высоким октановым числом. Также можно увеличить диаметр выхлопной трубы и немного расширить выпускной коллектор. Всё это даст необходимые плюс 5-10 л. с.

Самым заметным увеличением мощности – до плюс 30 л. с. – является замена карбюратора инжектором. Правда, это довольно хлопотная и недешевая процедура.

Другие способы повысить мощность

Более простыми, но от этого не менее эффективными вариантами будет:

• проточка маховика;
• замена стандартной поршневой на облегченную;
• увеличение диаметров клапанов;
• замена стандартного карбюратора К-151 на более современные аналоги;
• новый тюнинговый распределительный вал;
• установка более дорогих и качественных свечей от иномарки с заменой высоковольтных проводов;
• использование в системе смазки только синтетического или полусинтетического масла;
• перенастройка выпускной системы.

Подводя итог, можно отметить, что двигатель ЗМЗ-402 повышается в мощности различными способами. При этом автомобиль с таким мотором никогда не будет гоночным. Это, в первую очередь, надёжный и тяговитый агрегат для рабочих лошадок.

Возможные неисправности

Рассмотрим возможные варианты основных проблем работы ГАЗ-402, двигатель которого уже не нов и имеет проблемы.

1. Не запускается. Причин этому может быть множество. Из основных – это проблемы карбюратора и топливной системы.
2. Неустойчивые обороты, плохой холостой ход. Опять же проблема, скорее всего, в карбюраторе либо неправильные зазоры в клапанах.
3. Перегрев двигателя. Здесь внимание уделяется системе водяного охлаждения. Это термостат, водяной насос и радиатор.
4. Расход масла. В этом случае сначала проверяются уплотнения, а потом масляные кольца и сальники клапанов.
5. Стук в двигателе. Чаще всего эта причина устраняется только солидным ремонтом двигателя.

Советы при замене масла

Производить замену масла удобнее всего на смотровой яме или эстакаде.

Не допускается работа двигателя при открытой маслозаливной горловине, так как это является причиной попадания в двигатель неочищенного воздуха и как следствие повышает износ деталей двигателя.

После остановки мотора проверку уровня масла необходимо проверять через 10-15 минут, чтобы дать маслу стечь в поддон двигателя. Наряду с этим проверка уровня смазки в двигателе осуществляется на машине, стоящей на горизонтальной плоскости.

Из инструмента для замены масла понадобится: гаечный ключ или трещотка с головкой на «24»; приспособа для снятия масляного фильтра; тара для отработки; перчатки; подстилка на землю; ветошь; новый фильтр и новое масло.

Подходящие комплектующие: масло моторное синтетическое Shell «Helix Ultra 5W-40» 550021556 объем 4л. Цена такой канистры около 2300 рублей. Оригинальный масляный фильтр для двигателя 2101С-1012005-НК-2 «КОЛАН» арт. 2101С1012005НК2 стоимостью — 300 руб. Аналоги: BIG Filter GB1173 – 285 рублей, Finwhale LF110 – 250 рублей.

Цены актуальны на лето 2017-го года для Москвы и области.

Рекомендуем вам почитать дополнительную информацию о промывочных маслах, которые целесообразно использовать при замене основного моторного масла в двигателе.

Популярные вопросы при замене масла на Газель 406:

Меняем масло на Газель 406. Прогреваем двигатель до рабочей температуры и загоняем автомобиль на смотровую яму. Откручиваем пробку горловины заливного отверстия.

Находим пробку сливного отверстия, вот здесь она, откручиваем, чтобы сдвинуть с мертвой точки, нужен ключ, она часто прикипает.

Когда начала крутиться хорошо, убираем ключ, подставляем тару для отработки и докручиваем вручную.

Ремонт 402 двигателя

При любой эксплуатации двигатель 402 раньше или позже начинает давать сбои. Не стоит этого бояться. Нет вечных механизмов, а есть хорошие специалисты и большой ассортимент запасных частей. При этом не обязательно ждать неестественных для агрегата стуков. Показанием к ремонту служит простое увеличение расхода масла и топлива. У ГАЗ-3110 двигатель 402, к примеру, должен иметь расход бензина в городской черте около 13,8 литра на 100 км.

Что может понадобиться для нормального капитального ремонта двигателя? На замену идут: комплект прокладок, клапаны, втулки клапанов, поршневые кольца, а иногда и поршневая в сборе. Всегда шлифуется головка.

Если ремонт производится своими силами, затратной частью будет покупка разных приспособлений и материалов. Это динамометрический ключ, притирочная паста, оправка для поршневых колец, развёртка на 9, рассухариватель клапанов, шарожки, паронит и хороший очиститель.

Особенности зимней эксплуатации

Двигатель ЗМЗ-402 достаточно прост в эксплуатации летом. При подготовке его для зимы следует в первую очередь проверить все технические жидкости. Это моторное масло, охлаждающая, тормозная и жидкость омывания стёкол. Масло следует поменять на полу- или полную синтетику. В систему охлаждения залить антифриз с необходимой температурой замерзания.

Слабым звеном зимних поездок является карбюратор. Его необходимо настроить определенным способом. Настройка производится на горячем двигателе. Холостой ход устанавливается специальным винтом. После настройки важно попрактиковаться с работой открывания-закрывания воздушной заслонки карбюратора.

«Неубиваемый»: история успеха двигателя ЗМЗ-406

Я много писал о наших российских двигателях и у некоторых моих читателей может сложиться неверное впечатление, что в России моторы делать не умеют. Да с дизелями есть проблемы, но я расскажу об одном бензиновом двигателе, который без проблем может пройти 500 и более тысяч километров — это ЗМЗ-406

. Сразу оговорюсь, многое зависит от кривой сборки и банального брака комплектующих и это мы оставим за скобками.

История

История 406-го мотора начинается в конце 80-х годов, когда ЗМЗ приступает к проектированию перспективной линейки 4-цилиндровых двигателей, в которую входили как бензиновые, так и дизельные агрегаты. Двигатель создавался с учетом самых последних тенденций в моторостроении: 16-клапанная ГБЦ, микропроцессорный блок управления, инжекторная система питания, были заложены в конструкцию изначально. Как и ресурс, для обеспечения которого использовался чугунный блок цилиндров, цепной привод ГРМ и гидротолкатели клапанов. Причем блок возможно было расточить на 2 ремонтных размера, а коленвал поддавался шлифовке на 3 размера.

Первый прототип под названием ЗМЗ-406.10 был создан в 1989 году. В те времена ЗМЗ и ГАЗ, тесно сотрудничали и Горьковский завод рассчитывал получить 406-ой в свои перспективные ГАЗель и Волгу 3105.

К 1991 мотор прошел необходимые испытания и был готов к опотно-промышленному производству, но помешал распад страны. В новых все более ухудшающихся экономических условиях, в 1992 году заводу все же удалось отправить в ОПП первую установочную партию двигателей.

В 1993 году начинается мелкосерийная сборка моторов. Через год, ЗМЗ-406 прописывается под капотом Волги ГАЗ-3102, а в 1995 Газели. Причем первоначально моторы оснащались карбюратором, а не впрыском. В том же году, ЗМЗ создает несколько модификаций двигателя, отличающихся системой питания и форсировкой.

В 1996 году производство ЗМЗ-406 осуществляется на главном конвейере. Параллельно ведется работа над модернизацией двигателей, что потом приведет к появлению агрегатов ЗМЗ-405

и
409
.

Копирование

В истории 406-го нельзя не упомянуть о забавной байке, непонятно откуда появившейся и со временем перешедшей в разряд неопровержимых фактов. Она заключается в том, что ЗМЗ-406 якобы является полной копией шведского мотора SAAB В234i

. Так вот, это полная ерунда. Кроме примерно равного рабочего объема в 2,3 литра, 16-клапанной ГБЦ и расположением свечи зажигания ровно по центу цилиндра, между этими моторами нет ничего общего. Отличается строение ГБЦ, ход поршня, степень сжатия, реализация масляной системы и многие другое. Более того, конструкторы ЗМЗ изначально заложили возможность увеличения рабочего объема, расположив цилиндры на значительном расстоянии друг от друга.

ЗМЗ-406 можно назвать надежным двигателем, в нем нет серьезных конструктивных просчетов, но есть немаленький запас прочности. При грамотной эксплуатации, моторы проходят более 500 тысяч км., а некоторые владельцы утверждают, что и 1 миллион без капитального ремонта. Не раз можно было наблюдать, как Газель с ЗМЗ-406 отправляется в пункт сбора металлолома, своим ходом.

А что Вы думаете об этом моторе? Напишите в комментариях. Ну а если Вам понравилась статья ставьте лайк

и
подписывайтесь
на канал. До скорых встреч!

ГАЗ отказался от двигателя ЗМЗ-405: причины

Владелец автомобиля ГАЗель при разборке своего транспортного средства снял с него двигатель ЗМЗ 405. После того, как он выставил его на продажу, покупатель нашелся на установку в течение недели.

Эксперты отмечают, что в этом нет ничего удивительного, поскольку такой мотор наряду с моделями 406 и 409 славятся своим качеством и надежностью. Покупатель 405-го двигателя намерен заменить изделие марки Cummins на ГАЗели, возраст которой составляет 1,5 года. Данные двигатели считаются лучшими моторами отечественного производства. Установка 405 создавалась в перспективе для использования ее в Волге-3105, которая является автомобилем представительского класса. Двигатель отличается множеством преимуществ, поэтому его планировать устанавливать на дорогие автомобили. 16-клапанная силовая установка с распределенным впрыском выполнена очень качественно, но почему тогда со временем Горьковский автомобильный завод решил отказаться от установки ЗМЗ 405 на модели ГАЗ? Все дело в том, что в производстве он оказался дорогой и требует вложения немалых средств по сравнению с другой моделью – 402-ой. Несмотря на все старания производителя, от двигателя пришлось отказаться, заменив его на модель 421. Она отличается более дешевым производством и отсутствием адаптации к современным условиям работы. В автоконцерне сделали ставку именно на эту модель вопреки тому, что она уже морально устарела и не соответствует новым стандартам. Однако, этот двигатель применяется в других автомобилях, микроавтобусах и легких грузовиках. Семейство 405-ых является гордостью производителя. Качество этого агрегата подтверждено многими годами эксплуатации, суровыми условиями и большими нагрузками. Кстати, одна из модификаций двигателя использовалась на модели Фиат Дукато. ЗМЗ-405 был сконструирован в 2000 году, после этого агрегат ни один раз модернизировался. Основным потребителем мотора с момента его появления стал ОАО «ГАЗ». Мощность двигателя составляет 152 л.с. при крутящем моменте 211 Нм. Рабочий объем равен 2,5 литра. Он соответствует стандартам Евро 3. Расход топлива в смешанном режиме составляет 11 литров.

Ресурс агрегата составляет 150 тыс. км, исходя из заводских характеристик. На практике этот показатель оказывается больше и равен около 250 тыс. км. В основе 405-ого лежит карбюраторный двигатель ЗМЗ-406.

Источник
