Электрические провода и кабели стали важной частью нашей жизни, и правильная укладка проводки обеспечивает безопасность и эстетику интерьера. Пластиковые короба для проводов — удобное решение для скрытия проводов, защиты их от повреждений и поддержания порядка в помещении. В этой статье рассмотрим назначение пластиковых коробов, их виды и дадим рекомендации по установке и расчету размеров, что поможет вам организовать электропроводку в вашем доме или офисе.
Кабель-каналы
В последние десятилетия 20 века на рынке появился совершенно новый материал, который уверенно занял свою нишу в производстве множества предметов, используемых человеком. Это пластик, а именно поливинилхлорид (ПВХ). Одной из его ключевых характеристик являются диэлектрические свойства – он не проводит электрический ток, что сделало его идеальным для создания изоляционных материалов. Современные кабель-каналы именно для этого и предназначены, а также защищают проводку от механических повреждений – вспомните, как коты любят играть с проводами.
Короб – это общее название конструкций, которые скрывают различные коммуникации от глаз. Обычно они имеют прямоугольную форму, но сегодня это правило становится менее строгим – можно встретить полукруглые модели, адаптированные под плинтусы, или стилизованные под трубы. Это позволяет находить оптимальные решения для различных интерьеров.
Короб представляет собой трубку определенной длины с внутренним пространством, которое может быть разделено на каналы или оставлено пустым. У короба есть съемная лицевая панель, необходимая для скрытого монтажа и укладки кабелей. В зависимости от модели, лицевая сторона может иметь различные формы и соединяться с основанием с помощью защелок, расположенных по всей длине изделия. Основание кабель-канала плоское, что позволяет надежно крепить его к стене. На нем могут быть предусмотрены монтажные отверстия, хотя большинство моделей предполагает возможность их самостоятельного сверления.
Кабель-каналы бывают вентилируемыми и закрытыми. Первый тип используется в местах, где недопустимо перегревание проводников. По назначению эти изделия делятся на несколько категорий:
- Плинтусные – упомянутые ранее, они устанавливаются в углах помещений, позволяя прокладывать несколько независимых трасс.
- Напольные – в обычных домах и квартирах встречаются редко, но отличаются высокой прочностью. Провода укладываются прямо по полу.
- Настенные – наиболее распространенный тип, который можно провести по стенам от распределительной коробки в любую часть комнаты.
- Угловые – по сути, это модели с прямоугольной формой, состоящие из двух уголков, один из которых – основание, а другой – лицевая панель. Также возможен вариант в виде треугольника, который напоминает плинтус, но предназначен для вертикального монтажа.
- Потолочные – они во многом схожи со стеновыми, но могут дополнительно иметь пазы для установки светодиодной ленты или отверстия для аккуратного монтажа точечного освещения. Потолочные короба могут быть стилизованы под потолочные балки, что позволяет реализовать интересные дизайнерские решения.
Также существуют гибкие короба – они выполнены в виде гофры или цепи. Интересны цепные модели, состоящие из отдельных ПВХ звеньев. Провода проходят внутри, оставаясь на виду. В быту такие модели практически не применяются, их используют для промышленного оборудования, которое не имеет постоянного места установки. В результате перемещаемый кабель надежно защищен.
Для других моделей предусмотрена дополнительная фурнитура, позволяющая выполнять повороты. Отдельно стоит упомянуть светодиодные короба, в которых уже встроена подсветка, а также есть возможность скрыть провода и разместить блок питания для светодиодов.
Кабель-каналы также различаются по размерам. Самые маленькие предназначены для проводов связи, сигнальных и телевизионных кабелей, в то время как более крупные короба нужны для электромонтажных работ.
Интересно знать! Пластиковые короба используются не только по своему прямому назначению. Например, в них можно разместить трассу, идущую от кондиционера к уличному блоку. Это быстрое, эстетичное и аккуратное решение.
Если необходимо прокладывать провода изолированно друг от друга, применяются многосекционные короба. Пример такого изделия можно увидеть на фотографии выше. Их отличает наличие перегородок внутри, что делает укладку групп проводов более сложной из-за ограниченного пространства. Многосекционные лотки значительно прочнее обычных, так как перегородки служат ребрами жесткости.
Отдельный вид кабель-каналов – модели, выполненные в виде наличников для дверных и оконных проемов. Они также имеют полукруглую форму, несколько секций внутри и специальный соединительный элемент, позволяющий соединяться под углом в 45 градусов.

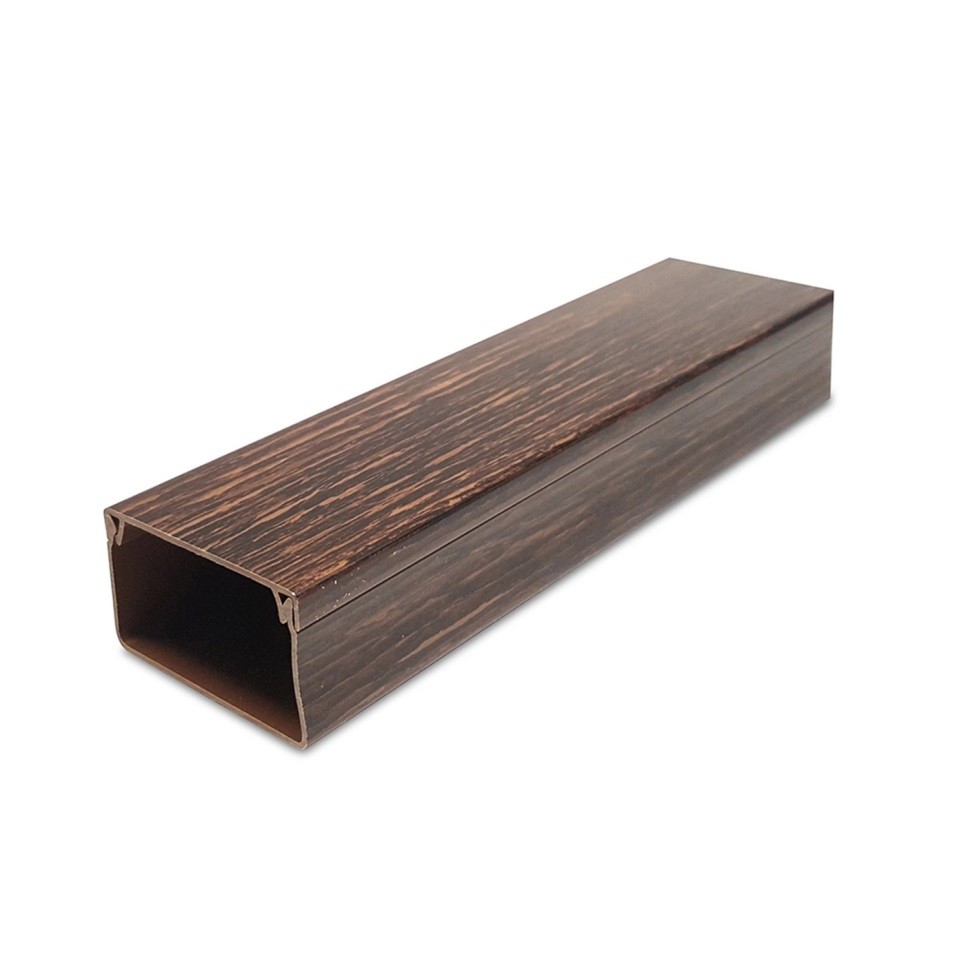

Цветовая палитра, в которой производятся кабель-каналы, достаточно разнообразна. Классическим вариантом является белый цвет, в то время как другие модели часто стилизованы под различные породы древесины. Такой выбор производителей обусловлен тем, что деревянные элементы подходят для многих стилей и интерьеров.
Короб для проводов пластиковый является важным элементом в организации электросетей и обеспечивает безопасность, аккуратность и защиту проводов от повреждений. Эксперты отмечают, что такие короба бывают различных видов: от простых прямоугольных до угловых и гибких, что позволяет адаптировать их под любые условия установки. Установка короба не требует специальных навыков и может быть выполнена самостоятельно, однако важно учитывать правильное крепление и расположение. При расчете размера короба следует учитывать количество и диаметр проводов, а также дополнительные элементы, такие как соединители и разветвители. Правильный выбор и установка короба не только упрощают эксплуатацию электросети, но и значительно повышают уровень безопасности в помещении.
https://youtube.com/watch?v=IGC4YYz8K-o
Цены на кабель-каналы
Кабель-канал
| Аспект | Описание | Примечания |
|---|---|---|
| Назначение | Защита проводов от механических повреждений, пыли, влаги. | Повышает безопасность, эстетику и срок службы электропроводки. |
| Упорядочивание кабельных трасс. | Предотвращает запутывание и облегчает обслуживание. | |
| Обеспечение пожарной безопасности. | Некоторые виды коробов обладают огнестойкими свойствами. | |
| Виды | По форме: Прямоугольные, квадратные, угловые, полукруглые. | Выбор зависит от места установки и эстетических предпочтений. |
| По способу монтажа: Накладные, встраиваемые, напольные, потолочные. | Накладные — самый распространенный вариант. Встраиваемые — для скрытой проводки. | |
| По материалу: ПВХ, полипропилен, ABS-пластик. | ПВХ — самый бюджетный, ABS — более прочный и устойчивый к УФ. | |
| По степени защиты IP: От IP20 (для сухих помещений) до IP68 (полная защита от пыли и влаги). | Выбор зависит от условий эксплуатации. | |
| С перегородками/без перегородок: Для разделения разных типов кабелей. | Полезно для силовых и слаботочных линий. | |
| Установка | Подготовка поверхности: Очистка, выравнивание. | Важно для надежного крепления. |
| Разметка: Определение трассы прокладки короба. | Используйте уровень и рулетку. | |
| Крепление: Саморезы, дюбели, клей (для легких коробов). | Шаг крепления 30-50 см. | |
| Резка: Специальными ножницами или ножовкой по пластику. | Аккуратные срезы для эстетики и плотного прилегания. | |
| Соединение элементов: С помощью соединителей, углов, тройников. | Обеспечивает герметичность и целостность трассы. | |
| Укладка проводов: Аккуратно разместить провода внутри короба. | Не допускать перегибов и натяжения. | |
| Закрытие крышки: До щелчка или с помощью защелок. | Надежная фиксация. | |
| Расчет размера короба | Определение количества и диаметра проводов: Суммировать площади сечений всех проводов. | Используйте формулу площади круга: S = π * (d/2)^2. |
| Выбор коэффициента заполнения: Обычно 0.4 — 0.6 (40-60% от внутреннего объема короба). | Обеспечивает свободное пространство для охлаждения и удобства монтажа. | |
| Расчет минимальной площади сечения короба: Сумма площадей проводов / коэффициент заполнения. | Например, если сумма площадей проводов 100 мм², а коэффициент 0.5, то минимальная площадь короба 200 мм². | |
| Выбор короба с подходящим внутренним сечением: Сравнить рассчитанную площадь с характеристиками доступных коробов. | Всегда выбирайте короб с запасом по размеру. | |
| Учет дополнительных факторов: Возможность добавления новых проводов в будущем, наличие перегородок. | Лучше взять короб немного большего размера. |
Интересные факты
Вот несколько интересных фактов о пластиковых коробах для проводов:
-
Назначение и безопасность: Пластиковые короба для проводов не только помогают организовать и скрыть провода, но и обеспечивают безопасность. Они защищают провода от механических повреждений, пыли и влаги, что снижает риск короткого замыкания и других электрических аварий.
-
Разнообразие видов: Существует множество видов пластиковых коробов, включая настенные, потолочные и напольные. Некоторые модели имеют дополнительные функции, такие как возможность установки розеток и выключателей, что делает их универсальными для различных типов помещений и нужд.
-
Расчет размера короба: При расчете размера короба важно учитывать не только количество проводов, но и их сечение. Рекомендуется оставлять запас по ширине и высоте короба, чтобы избежать перегрева проводов и обеспечить удобный доступ к ним в будущем. Обычно для расчета используют формулу, учитывающую общее сечение проводов и коэффициент заполнения короба, который не должен превышать 40-60% от его объема.
Видео – Монтаж кабельного канала
https://youtube.com/watch?v=dshvQYuSk6o
Настенные системы и фурнитура

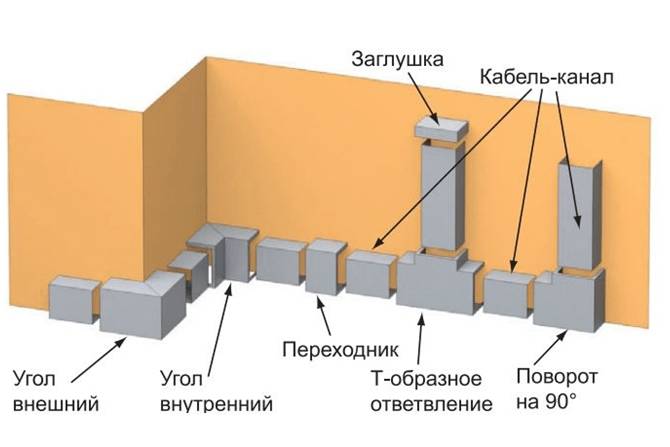

Ранее мы уже упомянули, что некоторые системы оснащаются разной фурнитурой для соединения. Давайте разберем подробнее, что сюда входит.
Такие системы стоят намного дороже простых кабель-каналов, зато устанавливать их намного проще, проще подключать к «скользящим» электроточкам, коими являются комплектные розетки и выключатели. Все система в себя включает следующее:
- Сама трасса, которая прокладывается на прямых участках.
- Переходники (соединители) нужны для технологичной стыковки кабель-каналов в торцах.
- Тройник и т-образное соединение помогает присоединить красиво ветку, идущую, например, к выключателю.
- Поворот помогает повернуть кабель-канал на одной плоскости.
- Углы внутренний и наружный используются для перехода трассы на смежные стены.
- Заглушка закрывает конец трассы с торца.
- Распределительные коробки – точки, где сходятся провода и соединяются в схемы.
- Скользящие электроприборы – они встраиваются в кабель канал и могут перемещаться внутри него как по полозьям. Заняв нужное положение, они фиксируются.
Использование таких систем удобно тем, что в короткие сроки можно качественно проложить проводку хоть во всем доме. При этом нет необходимости разводить грязь и все провода остаются в открытом доступе, что оценит любой электрик в случае необходимости ремонта и замены каких-либо участков.
Также преимуществами кабель-каналов будет:
- Небольшой вес, что облегчает монтаж.
- ПВХ модели стоят дешевле металлических и деревянных решений.
- Материал химически нейтрален, неуязвим к влаге и коррозии, со временем в нем не поселятся плесень и насекомые.
- Для грызунов он тоже интереса не представляет.
- Ухаживать за коробами из пластика очень просто.
- Срок службы изделия составляет не менее 25 лет.
- Материал пожаробезопасен и является дополнительной изоляцией для проводов.
Как правильно выбрать пластиковый короб
Итак, мы уже осознали, что все короба имеют свои особенности. Какие критерии следует учитывать при выборе того или иного варианта? Об этом мы и обсудим в данной главе.
Размеры пластиковых коробов
Согласно ГОСТ от 2007 года № 61084-1, минимальная длина выпускаемой секции должна составлять 2 м. Производитель обязан указывать в маркировке площадь сечения внутренней части, чтобы потребитель точно знал полезное внутреннее пространство. Ширина короба подбирается в зависимости от количества проводов и их сечения.
Типоразмеров кабель-каналов существует множество, вот некоторые из них:
- Настенные мини короба выпускаются от 10*10 мм до 80*60 мм. Естественно, самые маленькие рассчитаны на размещение одного или нескольких очень тонких проводов.
- Напольные короба могут быть 160*65 мм; 50*12 мм; 92*20 мм и 75*17 мм.
- Пластиковые короба магистрального типа могут быть маленькими 20*10 мм и большими – 100*60 мм, есть и промежуточные значения.
- Плинтусные варианты имеют неправильную форму, так что подобрать внутреннюю площадь тут несколько сложнее. Ориентироваться стоит на ширину крышки и глубину внутреннего паза. Также стоит помнить, что кабеля могут быть пропущены над и под внутренним коробом.
- Угловые системы треугольного типа имеют намного меньше полезной площади, чем прямоугольные с такими же размерами стенок. Оптимальным вариантом будет 40*40 – тут вполне может уместиться до 3-х проводов
- Гибкие гофрированные шланги, которые также относятся к этому классу изделий, бывают следующих диаметров: 50, 25, 20 и 16 мм – учитывается расстояние между внутренними стенками. Самый маленький вариант используется под телефонные кабели, 20 мм идеально подходит для прокладки проводов к электроточкам в помещения, 25 мм используется между электрическими щитками, 50 мм – применяется в промышленной деятельности.
Цены на гофры для электро-кабелей
Гофра для электро-проводки
Видео – Крепление коробов
Очень важной характеристикой пластикового короба является толщина его стенок. От этого зависит не только прочность, но и гибкость изделия. Варианты по ТУ – от 0,7 мм до 2,4 мм. Если выбираете кабель-канал на стену, то можно купить модель подешевле, но вот для того же плинтуса и напольного короба нужно что-то попрочнее, так как возможны повреждения.
https://youtube.com/watch?v=ya0viGa7yAY
Читайте также:
Как рассчитать размер пластикового короба
Пошаговая инструкция по установке короба
Если хотите, чтобы все провода точно легли в короба, нужно грамотно подойти к расчету их размера. Вот какие этапы при этом стоит пройти:
| Шаги, фото: | Описание: |
|---|---|

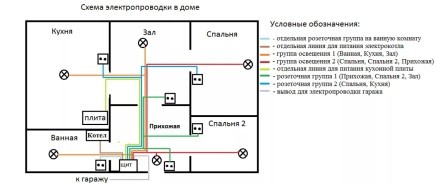

| Начинаем с наброска схемы проводки по дому. Можно изобразить весь дом, либо же только отдельные участки. Но в любом случае нужно точно замерить протяженность каждой части трассы. Укажите размер каждого типа лотка, предварительно продумав разводку в комнате по проводам, чтобы точно представлять себе самые сгруппированные участки. | |
| Далее суммируем все полученные величины, и прибавляем к результату около 10% запаса. Нужен он на случай неточной подрезки, вычета отходов — да и в расчетах всегда есть шанс ошибиться, и в итоге вам потребуется удлинить какой-то участок. | |
| Вы уже знаете, сколько кабелей вам потребуется спрятать в данный момент, однако всегда есть вероятность, что их количество может вырасти. Поэтому, соотнеся сечения проводов с внутренней площадью короба, сделайте запас и тут. Однако сильно крупный кабель-канал брать не стоит, так как не факт, что он заполнится, а цена на изделие может вырасти в несколько раз. Обычно мастера считают, что добавится не более 3 проводов – этого вполне достаточно. | |
| Что гласит ГОСТ по соотношению площади короба и общего сечения всех проводов? Провода не должны занимать более 40% внутреннего пространства, если у изделия есть крышка, и более 30%, если оно глухого типа.Если рассчитать вам сложно, то можете отыскать онлайн калькулятор нужного типа или воспользоваться вот такими сводными таблицами, как в колонке слева. |
Монтаж пластикового короба
Итак, мы уже все рассчитали, и теперь у нас есть короб нужного размера. Как же его установить? Давайте разберемся поэтапно.
Для выполнения работы нам понадобятся следующие инструменты:
-

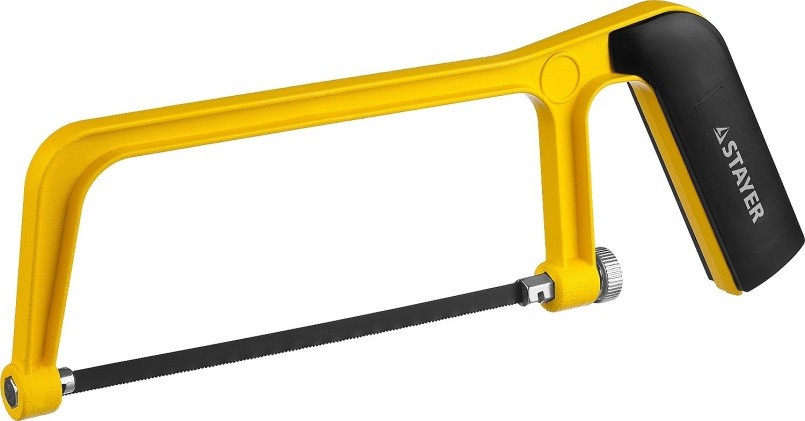

Инструменты для резки – сюда входят: ножовка с мелкими зубьями, которая поможет избежать повреждения краев при резке; острый канцелярский нож (выбирайте модель с качественным лезвием, чтобы избежать поломок и травм во время работы); ножницы по металлу – отличное решение для быстрой и аккуратной резки.
-
Инструменты для крепления. Здесь нам понадобятся различные варианты в зависимости от типа стены, к которой мы будем крепить короб. Если перед вами бетонная или кирпичная стена, то без перфоратора не обойтись, к нему нужно будет приобрести бур диаметром 6 мм. Если же стена сделана из гипсокартона, вагонки или дерева, то вам подойдут шуруповерт или крестовая отвертка.
Цены на популярные модели перфораторов
Перфораторы

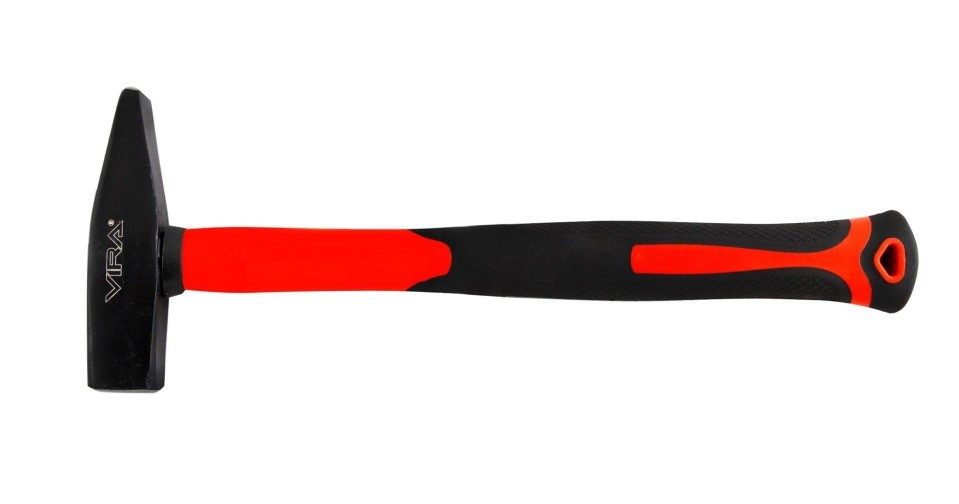

- Если в качестве крепежа используются дюбель-шурупы, для их забивания в отверстия в стене понадобится молоток.
- Чтобы все стояло ровно и красиво, припасите и строительный уровень. Для разметки также понадобятся рулетка, карандаш и столярный угольник.
- Также приготовьте электротехнический инструмент, который вам понадобится для прокладки проводов – изолента, клеммы, отвертка-индикатор и прочее.
- Ну и сам крепеж – дюбель-шурупы, саморезы. А в некоторых ситуациях хватит и клея жидкие гвозди.
Переходим к монтажу:
| Шаги, фото: | Описание этапа: |
|---|---|
| В первую очередь нам нужно промерить все участки трасс еще раз, чтобы не допустить неточностей. Затем короб режется на куски нужного размера вместе с крышкой. · На стенах делается разметка при помощи уровня (достаточно нескольких меток), чтобы было проще крепить элемент. · В рассматриваемой нами системе в основании уже имеются отверстия. Это позволит приложить изделие к стене и точно наметить точки сверления. · Убираем короб и перфоратором делаем отверстия в стене нужной глубины. Если короб дырочек не имеет, сверлить придется стену одновременно с ним. Совет: Будьте при этом осторожны, так как деталь очень легко сместить от отмеченного уровня. |
|
| К таким коробам поставляются специальные пластиковые дюбеля, забиваемые в отверстия молотком. Профессионалы могут использовать специальные дюбели, вгоняемые в стены пневматическим пистолетом. | |
| Трасса крепится по всей ее протяженности, фурнитура пока не монтируется. · На стыке деталей устанавливается разделительная перегородка. Она помогает четко выровнять детали относительно друг друга, и не допускает перепадов. · Защелкивается она на внутреннем гребне, проходящем через все основание. · Также ставим несущие перегородки, которые позволяют монтировать крышки на мультисекционные кабель каналы. |
|
| В комплекте с коробом идут самоклеящиеся накладки на стык. От нас требуется подогнать их длину, после чего снять защитный слой бумаги и приклеить на поверхность, которую желательно обезжирить. | |
| Переходим к установке соединительных деталей по углам и поворотам конструкции. Разберем крепление на примере уголка, как на фото. · Он прикладывается к коробу так, чтобы монтажные язычки встали в пазу. Обратите внимание, что в детали имеются отверстия – размечаем по ним стену и действуем также, как при монтаже основания кабель-канала. · После установки детали также монтируем несущий профиль. Для полной сборки уголка понадобится установить общие лицевые панели после разведения кабеля и декоративную накладку. · Внутренние уголки варьируемые, состоящие из двух частей. Это сделано на случай, если углы в помещении не соответствуют 90 градусам. Сажаются они также на клейкое основание. |
|
| Внешние углы также варьируемы и собираются из двух частей. Их нужно защелкнуть на профиле. В таких системах внутри коробов дополнительно устанавливаются угловые сепараторы, которые обеспечивают разделение сильных и слабых токов на кабелях в углах. Значение поворота внешнего угла можно задать в диапазоне от 60 до 120 градусов. | |
| По периметру трассы внутри расставляются держатели кабеля, которые впоследствии обеспечат удобный монтаж проводки и ее надежную фиксацию. | |
| Заглушки, так же как и стыковочные накладки, подрезаются по толщине короба, за счет отсекаемых секций. Деталь имеет привязанную лицевую панель, которая будет защелкнута после полной сборки кабель-канала. Чтобы она держалась надежно, изнутри выполняется фиксация на саморезы. | |
| Подобные системы оснащены гибкой крышкой. Это позволяет сделать повороты в углах красивее. Деталь нужно защелкнуть в пазы на основании, и отрезать по месту по фактическим размерам. Перед стыковкой двух крышек устанавливается накладка со съемной лицевой частью. Она позволяет выполнить работу быстро, легко и очень аккуратно. |
Мультисекционные короба примечательны тем, что вы сами можете определять их вид и устанавливать нужное количество секций внутри. Закрывать короб можно сплошной крышкой, либо несколькими полосками, чтобы иметь возможность частичного демонтажа при необходимости. Ширина таких крышек может быть 40, 65, 85, 130 и 180 мм.
Кабель-канал укомплектовывается специальными суппортами, которые помогают в кратчайшие сроки устанавливать розетки и выключатели. Они также как и крышки защелкиваются в основание, после чего ставятся лицевые панели. Внешний вид такого решения будет безупречным. Суппорты могут ставиться как до подключения проводов, так и после этого. Схожим образом крепится и монтажная распределительная коробка и автоматы выключатели.
На этом закончим наш обзор. Как видите, современные кабель-каналы могут быть полноценными сложными системами, которые не только защитят провода, но и украсят ваш дом.
Не знаете как установить двери с терморазрывом? Тогда читайте нашу статью – Двери с терморазрывом:что это такое и монтаж своими руками.
Преимущества использования пластиковых коробов
Пластиковые короба для проводов обладают рядом значительных преимуществ, которые делают их популярным выбором как для бытового, так и для коммерческого использования. Во-первых, они обеспечивают надежную защиту проводов от механических повреждений, пыли и влаги, что особенно важно в условиях повышенной нагрузки или в помещениях с высокой влажностью.
Одним из ключевых достоинств пластиковых коробов является их легкость и простота в установке. В отличие от металлических аналогов, пластиковые короба не требуют специальных инструментов для монтажа и могут быть легко обрезаны до нужной длины. Это позволяет значительно сократить время на установку и упростить процесс прокладки проводов.
Кроме того, пластиковые короба обладают хорошими изоляционными свойствами. Они не проводят электрический ток, что снижает риск короткого замыкания и повышает безопасность эксплуатации электрических систем. Это особенно актуально в домах с детьми или животными, где важно минимизировать риски, связанные с электричеством.
Пластиковые короба также отличаются разнообразием форм и размеров, что позволяет выбрать оптимальный вариант для любого интерьера. Они могут быть как стандартных размеров, так и выполнены на заказ, что дает возможность учесть все особенности помещения и прокладываемых проводов. Кроме того, многие производители предлагают короба в различных цветах и текстурах, что позволяет гармонично вписать их в общий дизайн помещения.
Еще одним важным преимуществом является устойчивость пластиковых коробов к коррозии и воздействию химических веществ. Это делает их идеальными для использования в промышленных условиях, где проводка может подвергаться агрессивным химическим веществам или высокой влажности.
Наконец, стоит отметить, что пластиковые короба являются более экономичным вариантом по сравнению с металлическими. Они имеют более низкую стоимость, что делает их доступными для широкого круга потребителей. При этом, несмотря на свою доступность, пластиковые короба обеспечивают высокий уровень надежности и долговечности.
Вопрос-ответ
Какие бывают короба для проводов?
Короба для проводов бывают различных типов, включая пластиковые, металлические и алюминиевые, а также могут иметь разные формы, такие как прямоугольные, круглые или угловые. Они могут быть открытыми или закрытыми, с возможностью монтажа на стену или потолок, и предназначены для защиты проводов, упрощения их укладки и обеспечения безопасности. Также существуют специальные короба для скрытой проводки, которые интегрируются в интерьер.
Как называется пластиковый короб для проводов?
Кабельным каналом или коробом называют замкнутый профиль из металла или пластика, предназначенный для размещения электропроводки, кабелей передачи данных и других коммуникаций.
Как подсчитать количество проводов для заполнения короба?
Провода подсчитываются по размеру и типу. Например, для провода 14 AWG объем каждого фазного и нейтрального провода составляет 2 кубических дюйма, а заземляющий провод учитывается только один раз. Если у вас есть соединительный провод, он не добавляется к общему количеству. Для провода 12 AWG объем каждого провода составляет 2,25 кубических дюйма. При использовании проводов 14 и 12 AWG учитывается только один заземляющий провод, самый толстый из которых – 2,25 кубических дюйма.
На что крепится короб для проводов?
Для деревянных поверхностей лучшим вариантом будут саморезы, для бетона и кирпича — дюбель-гвозди, для крепления на металл — «клопы» (особые саморезы для металла). Лёгкие и тонкие пластиковые короба дозволяется крепить ПВА-клеем или даже двусторонним скотчем.
Советы
СОВЕТ №1
Перед покупкой пластикового короба для проводов, тщательно оцените количество и тип проводов, которые вы планируете скрыть. Это поможет вам выбрать короб подходящего размера и конфигурации, чтобы избежать перегрузки и обеспечить безопасность.
СОВЕТ №2
Обратите внимание на материал и качество пластика короба. Выбирайте изделия, которые имеют хорошую термостойкость и устойчивость к механическим повреждениям, чтобы обеспечить долговечность и безопасность эксплуатации.
СОВЕТ №3
При установке короба учитывайте правила электробезопасности. Убедитесь, что провода правильно изолированы и не перегреваются, а также следите за тем, чтобы короб был установлен на безопасном расстоянии от источников влаги и тепла.
СОВЕТ №4
Не забывайте о возможности расширения вашей проводки в будущем. Выбирайте короба с запасом по размеру, чтобы в дальнейшем можно было легко добавить новые провода без необходимости замены всего короба.
