На автомобили японского производства марки Subaru производитель устанавливает горизонтально оппозитные силовые агрегаты. Двигатель Субару имеет как преимущества, так и недостатки. За время производства было выпущено большое количество моделей силовых установок.

Виды двигателей Субару

Производитель маркирует семейство силовых установок буквенными обозначениями. По типу конструкции моторы делятся на:

1. Одноцилиндровые. К ним относятся силовые установки серии EX,такие как EX-17, EX21 Subaru-robin и др;
2. Двухцилиндровые. К ним относятся модели серии ЕК, выпускаемые с 1960 по 1989 год и имеющие 2 рабочих цилиндра;
3. Трехцилиндровые. С 1984 по 1993 год производитель выпускал моторы с тремя рабочими цилиндрами. Буквенная маркировка – EF;
4. Четырехцилиндровые. Начиная с 1966 года, производитель выпускает четырехцилиндровые силовые установки. Модели маркированы буквами – EA, EE, EJ, EL, EN, FB, FA.
5. Шестицилиндровые. Начиная с 1987 года, производитель изготавливает моторы с шестью рабочими цилиндрами. Модели обозначаются буквами – ER, EG, EZ.

ИНТЕРЕСНО: К серии EJ относится силовой агрегат EJ30. Это установка специализированной серии. За всё время производитель выпустил всего 4 единицы этой модели.

История

Сначало оппозитные движки использовались только на военной технике и в штатском автомобилестроении огромным спросом не воспользовались.

Единственные, кто заинтересовались данным типом мотора — разработчики Фольцваген, которые с 1938 года начали устанавливать его на авто «Жук».

Практически за 65 лет было выпущено около 22 миллионов таких автомобилей.

Фольцваген Жук 1938 года

С течением времени установкой таких моторов занялись и разработчики компании Порше. Так, оппозитные моторы появились на Porsche 987 Boxster и сериях GT.

С 1963 года к «клубу любителей» подключился японский бренд Subaru, для которых данный вид движков стал приоритетным.

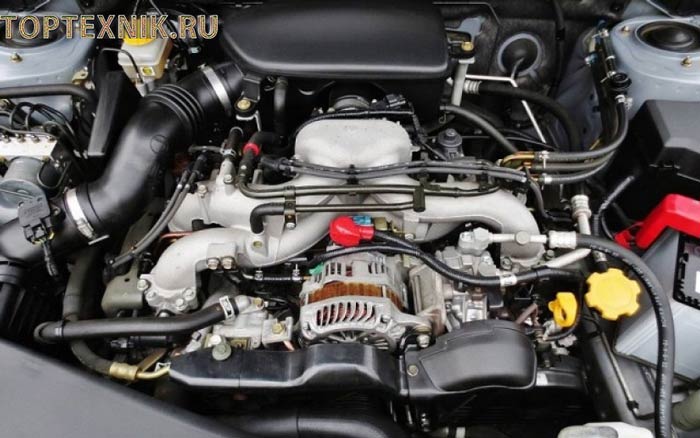

На фото оппозитный движок subaru.

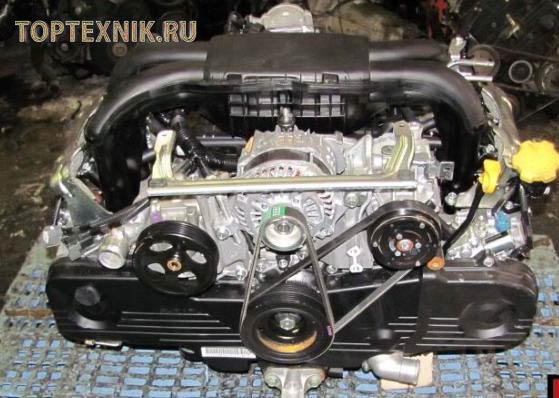

Оппозитный движок Subaru Устройство оппозитного мотора

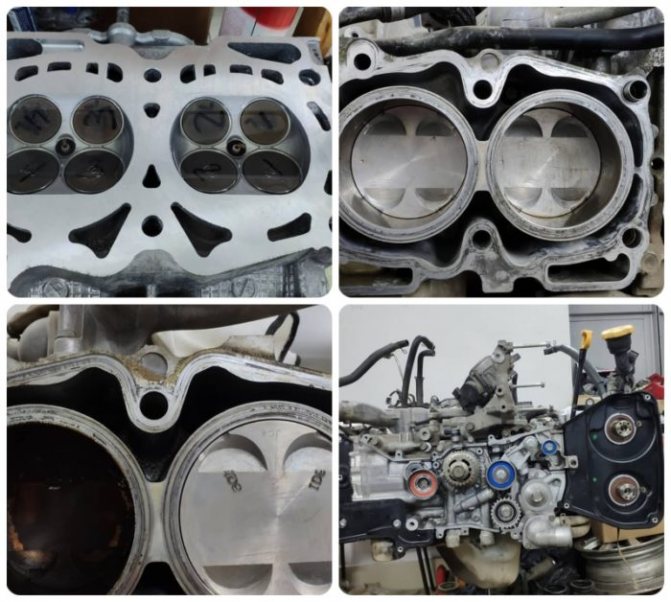

Теория ДВС: Двигатель Subaru EJ257 2.5 Turbo (дефектовка и обзор конструкции)

Описание моделей

Ниже представлено описание некоторых моделей силовых установок японского производства, предусмотренных для автомобилей марки Subaru.

Двигатель Субару робин EX21 Двигатель subaru робин EX21 – это одноцилиндровый силовой агрегат. Он имеет четыре рабочих такта и воздушное охлаждение. EX21 хорошо запускается при любой температуре окружающей среды. Применяется для изготовления различного оборудования такого как:

1. Генераторы;
2. Мотопомпы;
3. Культиваторы;
4. Мотоблоки;
5. Минитрактора и т.д.

Максимальная мощность модели составляет 7 лошадиных сил. Модификацией устройства является EX21D. Производитель модернизировал систему запуска. Это позволило добиться снижения усилий, прилагаемых оператором.

Какие имеются плюсы и минусы у оппозитного двигателя автомобиля?

На автомобили немецкой марки Порше и японские Субару традиционно устанавливаются оппозитные двигатели, которые обеспечивают машине отличные динамические характеристики. Для многих автомобилистов такой мотор является диковинкой, и всё же попробуем разобраться, какие преимущества и недостатки у такой конструкции, как её правильно обслуживать и ремонтировать.

EX 17

Одна из моделей серии EX. Имеет верхнее расположение распределительного вала и систему воздушного охлаждения принудительного типа.

Топливо необходимое для работы – бензин. Мотор имеет чугунную гильзу рабочего цилиндра, что увеличивает его ресурс. Максимальная мощность силовой установки составляет 6 лошадиных сил.

Двигатель Субару EX17 запускается вручную или при помощи электрического стартера. Напряжение питания электростартера составляет 12 вольт. В базовой комплектации стартер отсутствует.

Система помощи водителю EyeSight

Система EyeSight — технология превентивной безопасности Subaru, которая представляет собой систему помощи при вождении, помогающая водителю в принятии решений и обеспечивающая более безопасное и комфортное вождение. Используя изображение, создаваемое специально разработанной Subaru стереокамерой, EyeSight распознает идущие впереди автомобили, пешеходов, полосы движения и другие объекты. Система включает в себя функции адаптивного круиз-контроля, автоматического экстренного торможения, предупреждения о сходе из занимаемой полосы движения и приближении к разметке, а также активного контроля движения по полосе.

Двигатель Субару EJ20

Мотор EJ20 является базовой моделью семейства. Производитель осуществляет модернизацию двигателя до настоящего момента. За время производства было выпущено большое количество модификаций. Двигатель Субару EJ20 характеристики:

• Количество рабочих тактов – 4;
• Количество рабочих цилиндров – 4;
• Общий объем рабочих цилиндров базовой модели – 2 литра;
• Привод газораспределительного механизма – ременной;
• Расположение цилиндров – горизонтальное;
• Количество клапанов на каждый цилиндр – два впускных выпускных;
• Система охлаждения EJ20 – жидкостная принудительного типа;
• Охлаждающая жидкость – тосол, антифриз;
• Диаметр рабочего цилиндра -9.2 см;
• Ход поршня между мертвыми точками – 7.5 см;
• Мощность силовой установки – зависит от года выпуска — от 115 до 190 лошадиных сил.

ВАЖНО: Выше представлены технические характеристики базовой версии мотора. В зависимости от модификации характеристики отличаются.

a-02

Forester SH ликвиден независимо от комплектации. Наиболее востребованы 2,5‑литровые машины. Причем одна половина покупателей выбирает механику для плохих дорог, а другая — автомат для города.

Машины простаивают в ожидании покупателя в среднем две-три недели. Быстро уходят даже специфические турбоверсии, что объясняется ограниченным предложением на рынке. В этом сегменте у Форестера нет конкурентов, которые обладают схожими ездовыми характеристиками и конкурентной ценой.

Объективный недостаток по сравнению со многими одноклассниками — невысокое качество отделки салона. Но многим важнее отменная обзорность и надежность автомобиля. Модификации с атмосферными моторами даже на пробегах за 150 000 км сохраняют хорошее состояние и не требуют больших вложений.

Многие ценят Forester за фирменную систему полного привода, которая обеспечивает хорошую управляемость и неплохие внедорожные качества. Привлекательны также оригинальные оппозитные моторы.

Благодарим за помощь в подготовке материала тех (филиал «Плеяда-Энтузиастов») и Oppozite Max

Subaru Forester III: и в лес, и в города

EJ204

Атмосферный силовой агрегат. Газораспределительный механизм включает в себя 4 распределительных вала кулачкового типа. Для смены фаз распределения воздушной массой и отработавших газов применена система AVCS.

Двигатель устанавливался на Субару Импреза с 1993 по 1999 год. Максимальная мощность мотора составляет 155 лошадиных сил. Двигатель имеет принудительную систему охлаждения. Охлаждающая жидкость — тосол или антифриз.

Тюнинг

Базовым способом повышения мощности моторов EJ204 является корректировка программного обеспечения в блоке управления. Доработка повышает мощность на 15-25 л.с. без увеличения расхода топлива и снижения ресурса. Увеличение мощности повышает нагрузку на систему смазки, поэтому не рекомендуется проводить доработки на моторах с большими пробегами.

Возможна доработка раннего варианта мотора, которая позволит довести мощность с исходных 150 л.с. до 185-190 л.с. При этом требуется заменить элементы поршневой группы, что позволит увеличить степень сжатия. Установка турбокомпрессоров или механических нагнетателей на двигатели не практикуется, поскольку проще и дешевле приобрести контрактный силовой агрегат с заводским наддувом.

EJ205

Турбированный бензиновый силовой агрегат. Устанавливался на модели, как для внутреннего, так и для зарубежного рынка. Мотор оснащен четырьмя распределительными валами. Такая конструкция позволяет улучшить характеристики двигателя при низком расходе топлива.

Характеристики двигателя

• Объём рабочих цилиндров – 1994 см3;
• Максимальная мощность силовой установки – 225 лошадиных сил;
• Количество рабочих цилиндров – 4;
• Диаметр цилиндра – 9.2 см;
• Количество клапанов на один цилиндр – 4;
• Расход топлива – 12 л;
• Ресурс – 220000 км.

ВНИМАНИЕ: При неправильном обслуживании или нарушении правил эксплуатации ресурс силового агрегата снижается.

Как избежать неприятностей

Чтобы предотвратить преждевременное изнашивание деталей, не допускайте повышенного трения и перегрева двигателя. Для этого нужно просто придерживаться следующих правил и, как говорится, будет вам счастье:

И в заключении, хочется еще раз повторить: возможны самые неприятные последствия для различных деталей, узлов и агрегатов при нарушении правил эксплуатации автомобиля. Это распространяется на двигатели разного объема и касается машин любых марок, не только Субару. Но какой-то особенной «проблемы 4-го цилиндра» не существует.

Наши консультанты готовы ответить на ваши вопросы по тел. +7 (925) 041-97-17, e-mail

Двигатель Subaru EJ25

По сравнению с EJ20 модель имеет более высокие характеристики. Объём мотора составляет 2.5 л.

Характеристики:

• Тип силового агрегата – четырехтактный четырехцилиндровый;
• Расположение рабочих цилиндров – горизонтальное;
• Количество клапанов газораспределительного механизма для каждого цилиндра – 4;
• Максимальная мощность – зависит от модификации -155 – 300 лошадиных сил;
• Моторесурс – 250000 км;
• Расход бензина – 10. 5 л на 100 км;
• Газораспределительный механизм – распредвалы кулачкового типа;
• Количество распределительных валов – 4;
• Привод газораспределительного механизма – ременной.

За время производства модель была несколько раз модифицирована. Технические характеристики различаются в зависимости от модификации. Основными отличиями модификаций являются разная степень сжатия и максимальная мощность.

КОНСТАНТА

У Subaru схема полноприводной трансмиссии зависит от типа коробки передач и двигателя. На Форестере в паре с пятиступенчатой механикой работает межосевой дифференциал с блокирующей его вискомуфтой. Увы, муфта не любит длительной езды в экстремальных условиях и склонна к перегреву. При такой эксплуатации она обычно умирает после 100 000 км. Узел дорогой, но процедура замены проста.

Третий Forester имеет в трансмиссии понижающий ряд. Он доступен только на двухлитровых машинах с механической коробкой. Никто из сервисменов не припоминает проблем с такими раздатками.

Принципиальных различий между механическими коробками, сопряженных с моторами разной мощности, нет. Узлы надежны. Главное — регулярно (каждые 50 000 км) менять масло. Средний ресурс сцепления — 130 000–150 000 км. После 150 000–200 000 км начинает подтекать сальник штока выбора передач.

EJ253

Силовая установка японского производства. Двигатель имеет горизонтальное расположение рабочих цилиндров, общий объем которых составляет 2.5 л.

Характеристики модели:

• Максимальная мощность – 173 лошадиные силы;
• Средний расход бензина – 9 л;
• Вес агрегата – 120 кг;
• Сжатие -10;
• Диаметр рабочего цилиндра – 9 9.5 -100;
• Ход поршня между мертвыми точками – 7.9 см;
• Моторесурс – 250000 км.

Модель выпускается, начиная с 1999 года. В 2009 году производитель провёл модернизацию. Был увеличен диаметр рабочих цилиндров, снижен вес выпускного коллектора, установлен датчик расхода воздуха и т.д.

Преимущества оппозитного ДВС

По большому счету, работа оппозитного двигателя не отличается от принципа действия агрегатов других конструкций. Однако подобное расположение цилиндров имеет свои определенные преимущества, а также и недостатки.

• Самым заметным преимуществом рассматриваемых силовых установок считается почти полное отсутствие вибрации во время работы. Такой эффект достигается за счет расположения поршней, которые уравновешивают друг друга. Это не только добавляет комфорта, но и существенно увеличивает срок эксплуатации. Отсюда происходит второй «плюс»;
• Впечатляющий ресурс оппозитного двигателя. Имеются данные о том, что довольно часто пробег до первого капитального ремонта составлял минимум от 500 тысяч километров. Разумеется, манера вождения вносит свои существенные коррективы. И, тем не менее, межремонтный срок довольно большой. Впрочем, сплошь и рядом можно встретить утверждения специалистов и автолюбителей, что 800-900 тысяч до первого капитального ремонта – это не более чем красивая сказка;
• Моторы рассматриваемой в данной статье конструкции обеспечивают автомобилям низкий центр тяжести. Особенно это качество ценится в мощных спортивных машинах. Ведь, проходя виражи на больших скоростях, очень важно сохранить устойчивость;
• Также нельзя не упомянуть об экономии места под капотом. Хотя многим этот пункт покажется спорным, ведь выигрывая по высоте, нужно при этом делать капот шире или длиннее.

Вот, пожалуй, и все существенные преимущества оппозитников. Теперь нужно рассмотреть и недостатки, которых, к сожалению, несколько больше.

Теория ДВС: Оппозитный двигатель на примере Subaru

EJ255

Надёжный двигатель японского производства с алюминиевым блоком цилиндров. Объём двигателя 2.5 л. Максимальный показатель мощности – 230 лошадиных сил. Установка работает на бензине марки аи-95 – 98.

СПРАВКА: Отличительной особенностью EJ255 является низкий расход топлива. Средний показатель составляет 8.5 л.

Модель выпускается в атмосферном варианте, или с установленной турбиной. Версии с турбинами имеют четыре распределительных вала и систему изменения фаз распределения отработанных газов. В зависимости от турбины показатели мощности отличаются.

Регламент обслуживания силовой установки

Оппозитная конструкция двигателя вносит свои тонкости в техническое обслуживание мотора. Для проведения некоторых операций иногда приходится демонтировать мотор. На фоне рядных двс, снятие оппозита происходит намного проще.

Демонтаж мотора

Зачастую важно какое масло находится в двигателе. Производитель рекомендует заливать только наилучшие синтетические масла 0W-30, 5W-30, 10W-30

Менять смазку желательно каждые 7-8 тыс км пробега. Расход масла на авто, недавно вышедшее с завода, не разочарует водителя. А вот в поношенном двигателе ej204 пополнять смазку приходится очень часто, иногда даже ежедневно.

Очистка вентиляции картерных газов позволит избежать неприятностей, связанных с выдавливанием сальников. Возрастание давления в картере редко ведет к выстреливанию щупа, так как происходит масштабное выдавливание смазки. Независимо от того, какое масло для ej204 использует водитель, двигатель «потеет» по всем прокладкам и сальникам.

Замена и диагностика свечей на «оппозите» затруднительна. Возможность проведения операции без смотровой рамы определяется моделью авто, на котором смонтирован мотор. В любом случае откручивание свечей займет больше времени, чем аналогичное мероприятие, проводимое на рядном двигателе.

Двигатель FB20

Надёжный силовой агрегат японского производства. Распределенный впрыск топлива. Управление модели осуществляется электронным блоком. Характеристики:

• Тип – бензиновый четырехтактный;
• Материал блока цилиндров – алюминий;
• Материал головки блока цилиндров – алюминий;
• Количество камер сгорания – 4;
• Количество клапанов – 16;
• Количество распределительных валов – 4;
• Привод газораспределительного механизма – цепной.

Система смазки фб20 комбинированного типа. Подшипники скольжения кривошипно-шатунного механизма FB25B смазываются маслом, под высоким давлением, поступающим от масляного насоса.

Детали, не подверженные высоким нагрузкам, смазываются путем разбрызгивания смазочного материала.

Производителем была выпущена версия FB25. Отличительной особенностью от fb20 является система подачи топлива. На FB25 применяется многоточечная последовательная система впрыска. Диаметр рабочих цилиндров FB25 увеличен до 94 мм. Это позволило увеличить показатель мощности до 184 лошадиных сил.

Конструкция

Описание особенностей 4-цилиндрового двигателя следует начать с конфигурации блока цилиндров. Компания Subaru применила для агрегата традиционную оппозитную схему компоновки, позволяющую снизить центр тяжести мотора. Двигатель предусматривает только продольную установку в моторном отсеке автомобилей. На двигателях используется 2 отдельные головки, в которых установлены распредвалы системы газораспределения типа DOHC. Привод механизма выполняется зубчатым ремнем. Натяжение ременного привода автоматическое.

Блок и головки — алюминиевые; для обеспечения длительной работы применены чугунные гильзы цилиндров. Гильзы имеют сухую конструкцию, т.е. непосредственно не омываются потоком охлаждающей жидкости. При этом на головках применены рубашки охлаждения, открытые сверху. Прохода жидкости между цилиндрами нет. Толстые стенки гильз позволяют выполнять капитальный ремонт мотора с расточкой цилиндров. Применение легких сплавов не способствовало снижению веса мотора. Масса узла зависит от оснащения и находится в пределах 140-150 кг.

Коленчатый вал установлен на 5 коренных шейках, оснащенных отдельными крышками. Из-за компоновки двигателя шейки имеют малую ширину. Поршни алюминиевые; днища не имеют выемок. При разрушении привода ГРМ происходит контакт между тарелками клапанов и поршнем. Система зажигания электронная, оснащена отдельными катушками, смонтированными на свечах. На передней части коленчатого вала установлен шкив, предназначенный для привода навесного оборудования. Электрическая схема рассчитана на рабочее напряжение 12В.

Моторы, поставляемые на внутренний рынок Японии, оснащены системой рециркуляции выхлопных газов. На агрегатах, применявшихся в Европе и США, подобная конструкция встречается редко. Степень сжатия — от 10 до 11,1. Топливом для мотора является бензин А-98; в виде исключения допускается применение А-95.

Система питания топливом представляет собой многоточечный впрыск во впускной коллектор. Форма коллектора отличается по годам выпуска. Дроссельный узел оснащен механическим или электронным приводом. Выхлопные коллекторы проходят под масляным поддоном. В состав выхлопной системы входят каталитический нейтрализатор и датчики кислорода (конструкция различается в зависимости от года выпуска).

Для оснащения автомобилей Impreza WRX STI был создан вариант мотора EJ207, который оснащался турбиной IHI нескольких моделей. Агрегат представляет собой сочетание оригинальных деталей и компонентов от моторов EJ204 и 205. На моторе применена усиленная поршневая группа; степень сжатия понижена до 8,0. Доработкам подверглась система охлаждения, смазки и ряд других узлов. Применение регулируемого наддува позволило повысить отдачу силового агрегата до 265 л.с. при 6000 об/мин.

Мотор EZ30

Шестицилиндровая силовая установка Японского производства. Общий объём рабочих цилиндров составляет 3 л. Мотор отличается высокими показателями мощности – 250 л.с. благодаря чему устанавливается на тяжёлые автомобили Subaru. Модель отличается большим ресурсом. Он составляет 300 тысяч километров.

В 2003 году производителем была модернизирована базовая версия, и на основе ее был выпущен EZ30D. Производитель установил новые впускной и выпускной коллекторы, изготовленные из пластика. Привод газораспределительного механизма – цепной. Клапана ГРМ были оборудованы системой изменения фаз распределения воздушной массы и отработавших газов.

Из вышеперечисленного следует, что производитель выпустил большое количество моделей силовых установок, предназначенных для автомобилей Subaru. Выпускаются версии с разным количеством рабочих цилиндров. Выпущенные версии систематически модернизируются. Это позволяет улучшить их технические характеристики. Силовые установки отличаются качеством сборки и неприхотливостью к условиям эксплуатации. Производитель изготавливает одноцилиндровые двигатели, используемые для установки на сельскохозяйственное и промышленное оборудование.
