Монтаж электропроводки в деревянном доме требует внимательного подхода и соблюдения ключевых требований для обеспечения безопасности и надежности системы. В статье рассмотрим основные аспекты монтажа, включая требования к материалам, методам установки и важность заземления. Эти нюансы помогут избежать потенциальных опасностей и создать комфортные условия для жизни.

Ключевые требования к электропроводке в деревянных строениях

Деревянные дома обладают высокой пожароопасностью – это ключевая характеристика, которую необходимо учитывать при установке такой важной системы, как электропроводка. Требования к прокладке электрических кабелей в таких строениях отличаются от стандартов, применяемых для бетонных или кирпичных зданий.

Из-за частых случаев возгораний, не рекомендуется заниматься самостоятельным монтажом электропроводки – лучше доверить эту задачу специалистам. Однако знание основных требований поможет вам эффективно контролировать их работу.

Основные требования к установке электропроводки в деревянных домах:

1. Необходимо полностью исключить вероятность возгорания кабеля при коротком замыкании, чтобы пламя не могло перейти на деревянные элементы конструкции.
2. Сечение проводов и кабелей должно соответствовать общей мощности потребляемой электроэнергии с достаточным запасом на каждом участке. Нельзя допускать даже незначительного перегрева проводов или мест их соединений. Это требование актуально и для бетонных зданий, но для деревянных домов его соблюдение является обязательным.
3. Электропроводка в домах из бревна или бруса должна быть абсолютно безопасной и исключать риск поражения электрическим током.

Вопрос эстетики при установке электропроводки в деревянном доме лучше отложить. Не стоит жертвовать безопасностью ради улучшения интерьера.

Монтаж электропроводки в деревянном доме требует особого внимания и соблюдения ключевых требований. Эксперты подчеркивают, что использование огнестойких материалов и защитных труб является обязательным для предотвращения возгораний. Важно также учитывать, что проводка должна быть скрытой, чтобы минимизировать риск механических повреждений. Способы монтажа могут варьироваться от открытого до скрытого, однако предпочтение отдается последнему, так как он обеспечивает большую безопасность и эстетичность. Заземление – еще один критически важный аспект, который не следует игнорировать. Правильное заземление защищает жильцов от электрических ударов и способствует стабильной работе электрооборудования. В целом, соблюдение этих рекомендаций позволит обеспечить надежность и безопасность электросистемы в деревянном доме.

Видео – Электрика в одноэтажном каркасном доме, надёжная прокладка

https://youtube.com/watch?v=y__VHV31-_4

Аспект	Требования и рекомендации	Способы реализации
Ключевые требования к электропроводке	Пожаробезопасность: Использование кабелей с индексом «нг-LS» (негорючие, с низким дымовыделением) или «нг-FRLS» (огнестойкие, с низким дымовыделением). Защита от перегрузок и коротких замыканий (автоматические выключатели, УЗО).	Кабель: ВВГнг-LS, NYMнг-LS. Защита: Автоматические выключатели (АВ) и устройства защитного отключения (УЗО) с соответствующими номиналами.
	Электробезопасность: Заземление всех металлических корпусов электроприборов. Использование УЗО для защиты от поражения током. Правильное сечение кабеля для предотвращения перегрева.	Заземление: Подключение к контуру заземления. УЗО: Установка УЗО на группы розеток и влажные помещения. Сечение кабеля: Расчет по мощности потребителей и длине линии.
	Надежность: Качественные соединения (сварка, опрессовка, клеммные зажимы). Защита проводки от механических повреждений.	Соединения: Сварка, опрессовка гильзами, клеммные зажимы WAGO. Защита: Гофрированные трубы, металлические рукава, кабель-каналы.
Способы монтажа	Открытая проводка: Прокладка кабеля по поверхности стен и потолков. Доступность для осмотра и ремонта.	В кабель-каналах: Пластиковые короба различных размеров и цветов. На скобах: Крепление кабеля непосредственно к поверхности с помощью скоб. В ретро-стиле: Использование витого провода на изоляторах.
	Скрытая проводка: Прокладка кабеля внутри стен, потолков, полов. Эстетичный внешний вид.	В металлических трубах (гофре): Для обеспечения пожаробезопасности и защиты от грызунов. В штробах: Выдалбливание канавок в стенах с последующей заделкой. В пустотах конструкций: При наличии соответствующих технологических отверстий.
Заземление	Контур заземления: Создание системы заземляющих электродов, заглубленных в грунт. Сопротивление контура должно соответствовать нормам (обычно не более 4 Ом).	Электроды: Стальные стержни, уголки, трубы, соединенные между собой сваркой или болтовыми соединениями. Расположение: Треугольник, линия, квадрат.
	Заземляющий проводник: Подключение контура заземления к главному заземляющему проводнику (ГЗШ) в вводном щитке.	Проводник: Медный или стальной проводник соответствующего сечения.
	Заземление электроприборов: Подключение всех металлических корпусов электроприборов к заземляющему проводнику.	Розетки: Использование розеток с заземляющим контактом. Приборы: Подключение к заземляющей клемме прибора.

Интересные факты

Вот несколько интересных фактов о монтаже электропроводки в деревянном доме:

1. Использование негорючих материалов: В деревянных домах важно использовать кабели с негорючей изоляцией, такие как ВВГнг или NYM. Это снижает риск возгорания, так как деревянные конструкции легко воспламеняются. Кроме того, рекомендуется применять специальные защитные трубки или короба для прокладки проводов, что дополнительно защищает их от механических повреждений и воздействия влаги.

2. Заземление как обязательное требование: В деревянных домах заземление является не только рекомендацией, но и обязательным требованием для обеспечения безопасности. Правильное заземление помогает предотвратить поражение электрическим током и защищает электрооборудование от перенапряжений. Важно, чтобы заземляющий контур был выполнен из качественных материалов и имел хорошую проводимость.

3. Методы монтажа: Существует несколько способов монтажа электропроводки в деревянных домах. Один из самых распространенных — это открытая проводка, при которой провода прокладываются по стенам и потолкам с использованием специальных креплений. Также возможен скрытый монтаж, при котором провода укладываются в специальные каналы или штробы, что позволяет сохранить эстетический вид интерьера. Однако скрытый монтаж требует более тщательной подготовки и соблюдения всех норм безопасности.

Способы монтажа электропроводки в деревянных домах

Электропроводка может быть выполнена двумя методами – внутренним (скрытым) и наружным (открытым). Эти методы отличаются не только тем, насколько видны провода.

Цены на кабель-канал

Кабель-канал

Монтаж скрытой проводки предполагает использование кабелей большего сечения, чтобы исключить перегорание или короткие замыкания внутри стены. Открытый же монтаж может предусматривать использование гофрированного шланга, который предотвращает возгорание.

С чего начать монтаж проводки: наружные работы и ввод

Электромонтажные работы начинаются с разработки детального плана. Если здание находится на стадии строительства, то расположение всех узлов и коммуникаций должно быть указано в утвержденном проекте архитектурной компании. В случае отсутствия такого документа, его нужно будет подготовить отдельно для электропроводки.

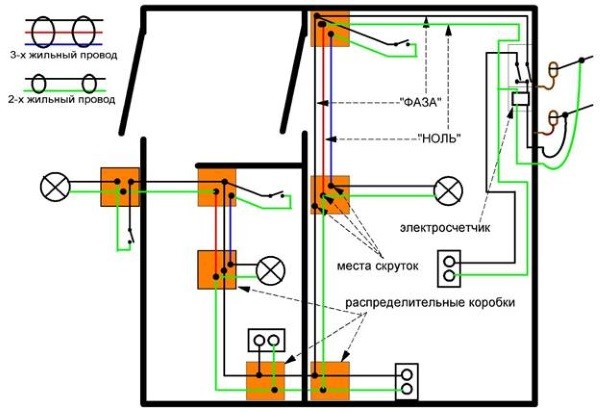

При составлении схемы электропроводки необходимо установить распределительный щит в коридоре на высоте, недоступной для детей. Перед тем как планировать размещение розеток, определитесь с местами установки мощных электроприборов, которые не следует подключать через удлинители. Рекомендуемая высота для установки выключателей составляет 0,8-1,5 м.

С точки зрения эстетики все выключатели и розетки среднего уровня должны находиться на одной высоте. Для розеток, расположенных выше, высота должна составлять 1,8-2,1 м, а для нижних источников питания – 0,15-0,3 м.

Все выключатели должны быть удобно доступны. При входе в помещение контактное соединение должно находиться со стороны дверной ручки.

Линия электроснабжения может проходить по верхней или нижней части стены, на расстоянии 0,2 м от ближайшей горизонтальной поверхности. При разметке важно соблюдать четкую вертикаль или горизонталь. Все повороты кабелей должны быть выполнены под прямым углом. Это не только придаст аккуратный вид наружной электропроводке, но и упростит поиск нужного провода в случае внутренней проводки.

Более подробно о распределительной коробке для электропроводки читайте в нашей специализированной статье.

Таким образом, план электропроводки в деревянном доме должен учитывать:

• расположение мощных электроприборов;
• размещение светильников, розеток, щитков, счетчика и выключателей;
• потребляемую мощность в каждой комнате;
• тип электропроводки;
• места расположения кабелей;
• количество контактных соединений;
• сечение кабелей;
• расстояние от проводки до пола, потолка и дверных проемов;
• точные размеры комнат в масштабе.

После составления плана его необходимо согласовать с Госэнергонадзором. Если к проекту не будет замечаний, электричество будет подведено к дому в течение 5 рабочих дней.

Ввод электропроводки в дом

Расстояние от магистрали до домашнего распределительного щитка называется вводом. Это самый ответственный участок работ. Существует два способа, как подвести электроснабжение к дому – подземный и наземный.

Подземный метод считается наиболее надежным, так как кабель полностью скрыт и не может подвергаться воздействиям окружающей среды. Помимо этого, в случае возгорания или короткого замыкания исключена вероятность ущерба. Для деревянных домов рекомендован именно этот способ за счет повышенной безопасности. К тому же, такой способ ввода не портит ландшафтный дизайн. Однако, этот метод довольно затратный. В земле прокапывается траншея глубиной не менее 80 см. В цокольную часть наружной стены заводится толстостенная металлическая гильза.

Цены на защитную гофру для проводов

Сам кабель нуждается в защите от различных подземных факторов, таких как грызуны, влага, химические воздействия и давление корней растений. Для этой цели применяются металлические трубы или гофрированные трубки. Чтобы избежать коррозии металла в земле, некоторые мастера дополнительно используют пластиковую гофру для создания надежной защиты. Такой подземный способ прокладки кабеля особенно актуален на этапе строительства.

Если же дом уже возведен, целесообразно воспользоваться вторым методом – воздушной прокладкой кабеля. Этот вариант значительно дешевле и проще в реализации. От ближайшего столба линии электропередач осуществляется отпайка, после чего подключается электрокабель.

Обратите внимание! Для подключения кабеля к электросети необходимо вызвать специалиста из электроснабжающей компании, обладающего соответствующими разрешениями. Самостоятельная отпайка запрещена.

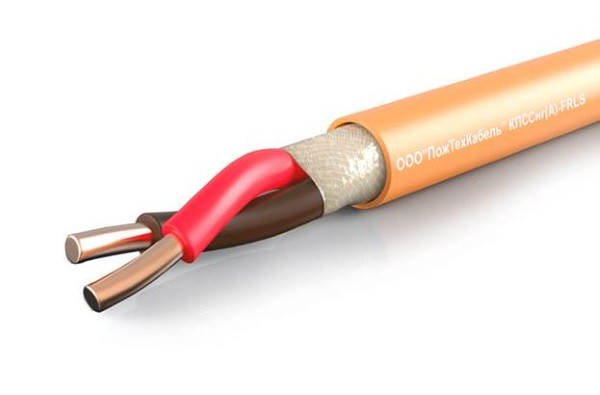

Изоляция такого кабеля выполнена из материалов, способных выдерживать температурные колебания, прямое воздействие ультрафиолетовых лучей, осадки и другие агрессивные факторы окружающей среды. Под защитным слоем, помимо токопроводящих жил, кабель СИП дополнительно оснащен стальным тросом, который обеспечивает высокую прочность и натяжение.

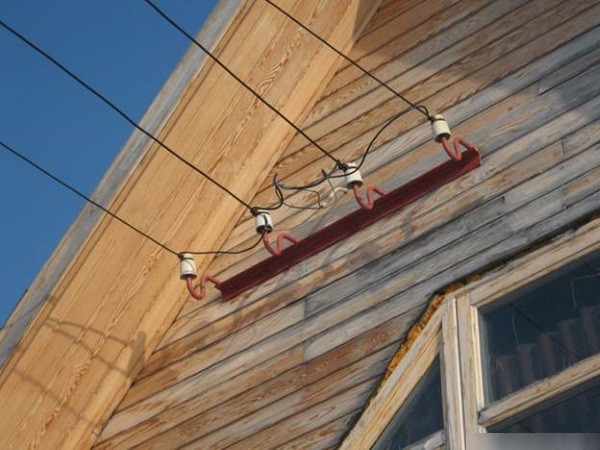

Если расстояние от столба электромагистрали до ввода в дом превышает 20 метров, потребуется установка дополнительной опоры. В противном случае, из-за значительного провисания, нагрузка на электрокабель может увеличиться.

Кабель, прокладываемый по воздуху, вводится в дом через отверстие, просверленное в стене, куда устанавливается отрезок металлической трубы. Важно, чтобы на пути прокладки кабеля не возникало препятствий в виде деревьев, хозяйственных построек или высоких кустарников.

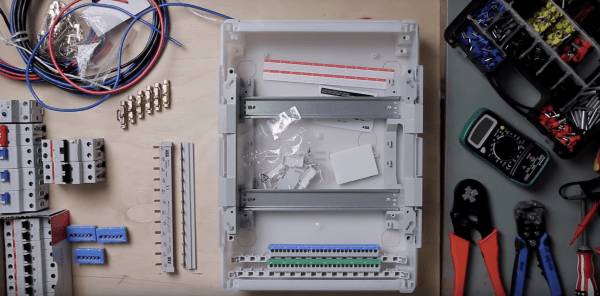

Установка распределительного щита – пошаговая инструкция

Распределительный щиток – это специальное устройство, предназначенное для удобного и безопасного ввода силового электрокабеля и равномерного распределения электроэнергии. Внутри агрегата находится оборудование, отвечающее за прочное и безопасное соединение проводов, учет потребляемой энергии и нормальное функционирование системы электроснабжения.

Готовый распределительный щит внешне выглядит, как пластиковая коробка с прозрачней дверцей, шиной заземления и нулем, а также DIN-рейкой, вертикально навешиваемая на стену. Размеры распределительного щитка выбираются, согласно потребностям жильцов и количеству автоматических выключателей (УЗО), которые отвечают за нагрузку.

Цены на распределительные щитки

Установка распределительного щитка:

Шаг 1. Начнем с монтажа щитка на стене на высоте, недоступной для детей. Если установка происходит в подсобном помещении, оптимальная высота составляет 1,56-1,8 м. Лучше всего крепить щиток на бетонной или кирпичной поверхности.

Шаг 2. Сначала снимите дверцу и переднюю панель щитка. Обычно они фиксируются с помощью болтов или пластиковых замков.

Шаг 3. Проведите разметку на стене и просверлите отверстия для крепежа щитка.

Шаг 4. Приложите заднюю часть щитка к подготовленной стене и временно зафиксируйте ее саморезами. Убедитесь, что коробка выровнена по уровню, и закрутите крепежи до упора.

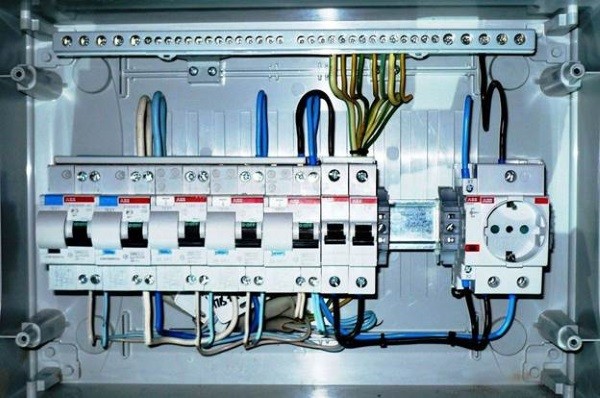

Шаг 5. На дин-рейку, на вводе для каждой линии, установите УЗО, счетчик и двухполюсные автоматические выключатели. Модули следует монтировать в порядке убывания силы тока. Соедините автоматы перемычками из отрезков кабеля.

После завершения сборки системы рекомендуется промаркировать все модули по группам. Это значительно упростит дальнейшую эксплуатацию.

Видео – Сборка щитка для квартиры

https://youtube.com/watch?v=6E4qysmyZww

Внутренняя электропроводка

Как уже упоминалось, электрическая проводка в доме может быть установлена как внутри, так и снаружи, используя два метода: скрытый и открытый. Давайте подробнее рассмотрим каждый из этих способов.

Электропроводка открытого типа внутри дома

Открытая или наружная проводка выполняется в трех разных вариациях:

• использование гофрированных электротехнических труб;
• применение электротехнического короба;

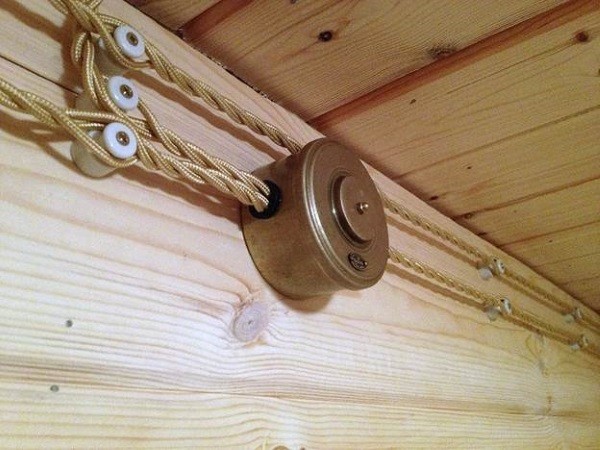

• установка кабеля в открытую.

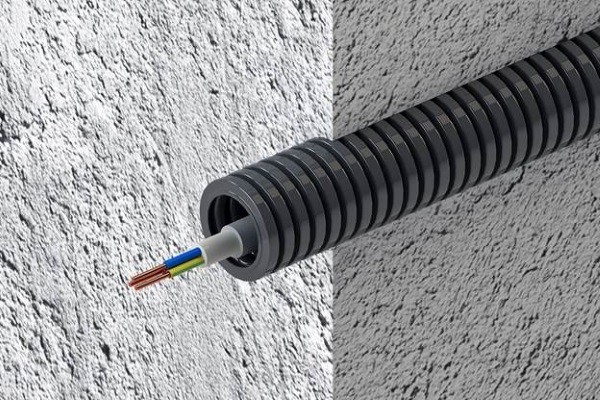

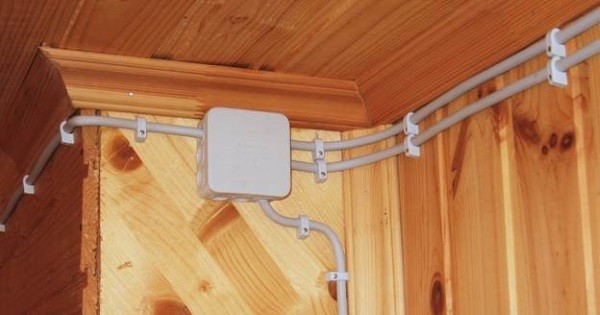

Гибкие гофры для наружной электропроводки сегодня самый распространенный вид защиты кабелей. Изготавливаются гофры из термопластика, который препятствует возгоранию. Через гофру, при необходимости, можно провести не один кабель, а несколько. Это удобно при устройстве дополнительной розетки уже во время активной эксплуатации системы (при внутренней проводке такой возможности нет).

Недостатки гофрированных труб:

• неэстетический внешний вид,
• когда в гофротрубу протягивается кабель, ее практически невозможно закрепить идеально ровно;
• гофротрубы являются хорошими пылесборниками, и не всегда налипшую пыль можно удалить пылесосом.

Кабель-канал или электротехнический короб выполнен из не поддерживающего горение термопластика. При плавлении атакой материал не выделяет токсических веществ, поэтому применение его для внутренних работ не противоречит санитарным нормам. Кабель-каналы доступны по цене, могут быть выполнены в любом цвете и иметь как одну, так и несколько секций. Внутри секций можно поместить до 3 кабелей, идущих в одном направлении.

Для монтажа электропроводки при помощи кабель-канала не потребуется какого-то особого спецоборудования, приспособлений, инструментов, навыков и опыта. Короб можно сажать на жидкие гвозди или фиксировать при помощи метизов. В уже установленные кабель-каналы прокладывается проводка и скрывается под заглушками.

Недостатки кабель-каналов:

• если вы решите переклеить обои, вам нужно будет демонтировать всю систему;
• в связи с усадкой деревянного дома короба будут деформироваться, сдавливаясь под постоянной нагрузкой, ив конце концов сломаются;
• чтобы аккуратно смонтировать проводку, понадобится множество вспомогательных элементов на примере уголков, поворотов, заглушек и стыков.

Устройство электропроводки при помощи кабель-канала не будет выглядеть уютно. Скорее, это офисный вариант.

Видео – Наружная проводка в кабель канале деревянного дома

Наиболее подходящим решением для деревянного дома, с учетом эстетических аспектов, является наружная проводка, выполненная с использованием незащищенного кабеля. Тем не менее, такой способ установки требует применения дополнительных элементов, таких как асбестовые или металлические прокладки.

Для обеспечения соблюдения всех норм электробезопасности и создания привлекательного внешнего вида можно воспользоваться ретро-проводкой. Этот метод включает в себя использование специального кабеля, который крепится на керамических изоляторах, а также оригинальных розеток и выключателей наружного типа.

https://youtube.com/watch?v=Df0dlbvHtXM

Скрытая проводка

Такой вариант для деревянного дома специалисты использовать не рекомендуют, так как он значительно повышает пожарную опасность здания. Но если по каким-либо причинам соблюсти это правило не удается, его можно обойти, усилив соблюдение норм и требований пожарной безопасности при прокладке проводов.

Устройство скрыто проводки имеет два варианта, но оба они довольно затратны. И такой монтаж обойдется значительно дороже предыдущего варианта.

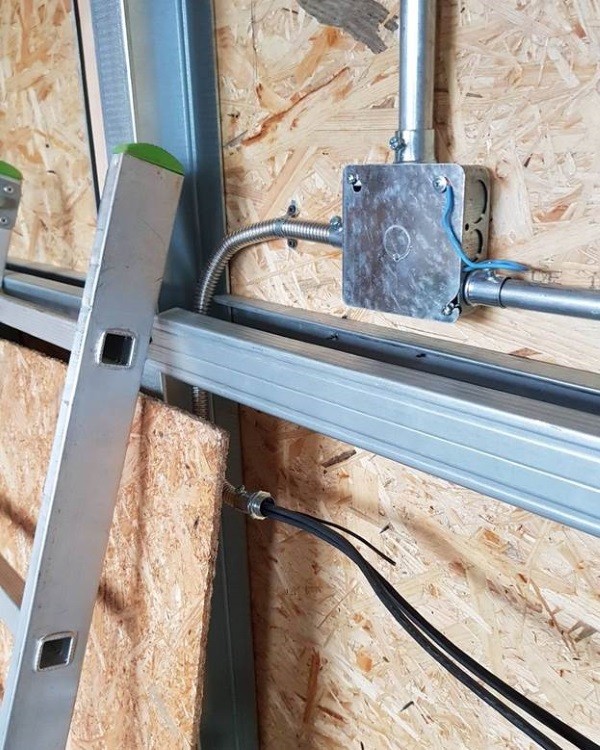

Использование металлических труб хорошо тем, что при каком-либо возгорании или коротком замыкании, кабель надежно защищен и пламя не распространится на деревянную конструкцию. Укладываются трубки во внутренних полостях, скрывая за облицовкой потолков и стен. Второй вариант – прокладка труб в высверленные каналы в поверхности стен.

Для устройства внутренней проводки с помощью труб лучше использовать оцинкованный материал, так как он меньше поддается коррозии. Через трубы протягиваются кабели, затем кожухи вместе с проводами, крепятся в подготовленных штробах.

Важно! При протяжке кабеля в трубу его можно повредить об острые края кожухов. Чтобы этого избежать – используйте пластиковые заглушки.

Трубы из меди и алюминия считаются самыми технологичными. Они пластичны, легки и не поддаются коррозии. Это особенно актуально, так как помогает значительно сэкономить на или приобретении поворотов или трубогиба.

Под штукатурку в современных строениях из древесины проводку укладывают все реже из за кропотливости работы:

1. На деревянную поверхность крест-накрест набивается дранка из тонких реек.
2. Сверху накидывается слой глины толщиной от 100 мм.
3. Кабели протягиваются через гофрированные трубы и монтируются к стене.
4. Сверху все это скрывается еще одним слоем глиняной штукатурки.

Такой способ был актуален несколько десятков лет назад и пользовался особой популярностью, так как дома, как правило, строили из сруба или железнодорожных шпал.

Устройство скрытой электропроводки в деревянных домах по пустотам запрещено даже с использованием защитных гофр.

Заземление

Современное оборудование типичного частного дома невозможно представить без таких мощных электроприборов, как водонагреватели, стиральные машины, электрические котлы, холодильники и морозильные камеры. Установка электрических устройств с металлическими корпусами требует наличия системы заземления.

Пошаговая инструкция по созданию системы заземления

1. Подготовьте три металлических стержня диаметром 3 см.
2. Вырыть траншею от дома глубиной 0,3 м, придавая ей форму равностороннего треугольника, как показано на иллюстрации выше. Длина каждой стороны должна составлять 1 м.
3. Внутри траншеи разместите арматуру, соединяя угловые части с помощью сварки.
4. К углу, который ближе всего к дому, приварите петлю и закрепите её с помощью винтового соединения стального прута толщиной 1 см.
5. Прут проложите в траншее, ведущей к дому, и соедините его с заземляющим модулем электрического распределительного щита.

Цены на различные виды дифавтоматов

Дифавтомат

На заключительном этапе остается проверить работоспособность всей системы.

Если вы не уверены в своих возможностях, лучше для монтажа проводки воспользуйтесь помощьюквалифицированного специалиста. Электропроводка в деревянном доме имеет свои особенности, связанные с дальнейшей безопасностью ее эксплуатации.

Видео – Электропроводка в деревянном доме

https://youtube.com/watch?v=iq9h9izu_x4

Проверка и тестирование электропроводки после монтажа

После завершения монтажа электропроводки в деревянном доме крайне важно провести тщательную проверку и тестирование всей системы. Это необходимо для обеспечения безопасности, надежности и долговечности электроснабжения. В этом разделе рассмотрим основные этапы проверки и тестирования электропроводки.

1. Визуальный осмотр

Первым шагом является визуальный осмотр всех элементов электропроводки. Необходимо проверить:

• Состояние проводов: отсутствие механических повреждений, перегибов и изломов.
• Качество соединений: все соединения должны быть выполнены аккуратно, без обнаженных проводов и коррозии.
• Установку защитных устройств: автоматические выключатели и УЗО должны быть правильно установлены и доступны для обслуживания.
• Отсутствие перегрева: места соединений не должны быть горячими на ощупь.

2. Измерение сопротивления изоляции

Для проверки надежности изоляции проводов необходимо измерить сопротивление изоляции с помощью мегомметра. Рекомендуемое значение сопротивления изоляции должно быть не менее 1 МΩ. Если значение ниже, это может свидетельствовать о повреждении изоляции, что увеличивает риск короткого замыкания и пожара.

3. Проверка заземления

Заземляющая система должна быть проверена на соответствие требованиям. Для этого измеряется сопротивление заземляющего контура. Оно должно быть не более 4 Ом для жилых зданий. Если сопротивление выше, необходимо улучшить заземление, добавив дополнительные заземляющие электроды или улучшив их соединение.

4. Тестирование работы защитных устройств

Автоматические выключатели и устройства защитного отключения (УЗО) должны быть протестированы на работоспособность. Для этого можно использовать специальный тестер или просто вручную активировать тестовую кнопку на УЗО. Устройство должно сработать и отключить питание в случае возникновения утечки тока.

5. Проверка нагрузки

После завершения всех проверок следует провести тестирование системы под нагрузкой. Для этого подключите к электросети приборы, которые будут использоваться в доме, и проверьте, как система справляется с нагрузкой. Обратите внимание на стабильность напряжения и отсутствие перегрева проводов и оборудования.

6. Документирование результатов

Все результаты проверок и тестирований должны быть задокументированы. Это поможет в будущем при обслуживании и ремонте электропроводки, а также будет полезно для страховых компаний и при продаже дома.

Проверка и тестирование электропроводки — это неотъемлемая часть монтажа, которая позволяет избежать серьезных проблем в будущем. Следуя вышеописанным этапам, вы сможете убедиться в безопасности и надежности вашей электросистемы в деревянном доме.

Вопрос-ответ

Каким проводом делать проводку в деревянном доме?

Прокладка кабеля в деревянном доме. При открытой прокладке обязательно использование кабелей, не распространяющих горение: NYM, ВВГнг, ВВГзнг, ВВГнг-ls (с низким дымообразованием). Сечение кабеля выбирается исходя из мощности подключаемых потребителей.

Можно ли делать внутреннюю проводку в деревянном доме?

Скрытая проводка делает интерьер аккуратным и защищает провода от механических повреждений, но в деревянных домах она несёт повышенные риски. Дерево относится к горючим материалам групп Г3–Г4, поэтому любая ошибка в выборе кабеля, гофры или защиты может привести к перегреву, короткому замыканию (КЗ) и возгоранию.

Как нельзя прокладывать проводку?

Проводку нельзя прокладывать в местах, подверженных механическим повреждениям, вблизи источников влаги без защиты, в местах с высокой температурой без термостойких материалов, а также без соблюдения норм и правил электробезопасности, таких как использование соответствующих изоляционных материалов и соблюдение минимальных расстояний от других коммуникаций.

Можно ли закапывать электрокабель в землю?

Глубина прокладки электрических кабелей в земле (при использовании траншей) должна составлять от 70 см и более. Ширина траншеи выбирается, исходя из требования, что расстояние между кабелями, равно как и расстояние между кабелем и стенкой траншеи, должно составлять не менее 250 мм.

Советы

СОВЕТ №1

Перед началом монтажа электропроводки в деревянном доме обязательно ознакомьтесь с действующими нормами и правилами электробезопасности. Это поможет избежать ошибок и обеспечит безопасность эксплуатации электрической сети.

СОВЕТ №2

Используйте только качественные и сертифицированные материалы для электропроводки, такие как кабели с огнестойкой изоляцией и специальные защитные трубки. Это значительно снизит риск возгорания и повысит долговечность системы.

СОВЕТ №3

Обязательно предусмотрите систему заземления для всех электрических приборов и розеток. Это защитит вас от поражения электрическим током и обеспечит безопасность в случае короткого замыкания.

СОВЕТ №4

При монтаже проводки в деревянном доме старайтесь избегать открытых проводов. Используйте скрытый монтаж, который не только улучшит внешний вид интерьера, но и защитит провода от механических повреждений и воздействия внешней среды.
