В статье рассмотрим номинальное давление газовых котлов, рабочее давление газа перед котлом и давление воды в расширительном баке. Правильные параметры давления ключевые для эффективной и безопасной работы отопительной системы. Понимание этих нюансов поможет избежать проблем с эксплуатацией котлов и обеспечит надежное функционирование отопления в вашем доме.

Что такое номинальное давление и его параметры

Номинальное давление газового котла представляет собой максимальное допустимое давление в системе (газовой или водяной), при котором устройство функционирует корректно в течение установленного гарантийного срока. В инструкции к каждому конкретному котлу указаны свои значения этого параметра.

Теперь давайте рассмотрим, что подразумевается под рабочим давлением (Па) воды. Это значение обозначает максимально допустимый уровень давления на выходе из устройства при его нормальной работе. До заполнения системы жидкостью это давление соответствует атмосферному, то есть составляет 1 бар.

Эксперты в области отопительных систем отмечают, что номинальное давление газовых котлов различных моделей играет ключевую роль в их эффективности и безопасности. Правильное давление обеспечивает оптимальное сгорание газа, что, в свою очередь, влияет на экономию топлива и уровень выбросов. Специалисты подчеркивают, что каждый производитель указывает свои стандарты давления, и несоответствие этим параметрам может привести к снижению производительности и увеличению риска аварийных ситуаций. Важно учитывать, что давление должно соответствовать не только характеристикам котла, но и условиям эксплуатации, включая особенности газовой сети. Таким образом, правильный выбор и настройка номинального давления являются залогом надежной работы системы отопления.

Падение давления в котле

Давление воды в системе отопления и расширительном баке

Расширительный бачок является важным элементом системы отопления, без которого ее функционирование может быть нарушено. Для обеспечения стабильной работы необходимо правильно настроить все параметры.

К основным параметрам относится давление внутри бачка, создаваемое с помощью азота или воздуха, которым заполняется корпус на заводе. Уровень давления можно контролировать с помощью манометра. Если стрелка манометра колеблется, это может означать необходимость подкачки воздуха через ниппель.

Какое давление воздуха должно быть в бачке? В большинстве моделей оно составляет 1,5 атм. Оптимально, чтобы это значение было на 0,3 атм ниже, чем в системе. Если давление в расширительном бачке окажется выше, теплоноситель не сможет поступить в расширитель.

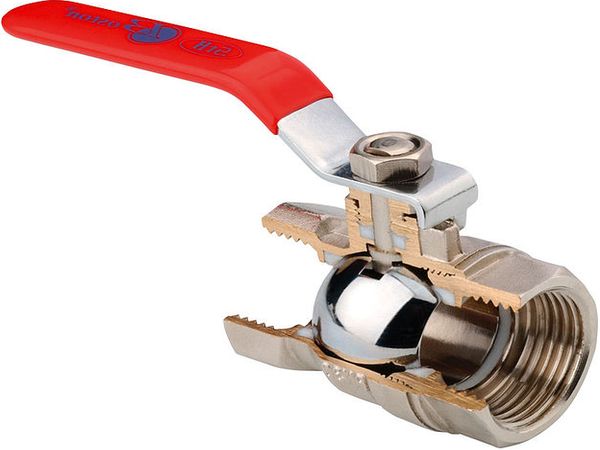

Для удобства ремонта конструкции к трубе, к которой подключается бачок, устанавливается шаровой вентиль. В случае неисправности его можно снять, не сливая теплоноситель из системы.

Рассмотрим причины, по которым давление может снижаться:

• Утечка теплоносителя. Чаще всего это происходит в отопительном контуре, где используется антифриз.
• Падение давления в котле. Если оно снизилось незначительно, его можно восстановить перезапуском. В случае сильного падения лучше обратиться к специалистам.

Чтобы правильно настроить давление, необходимо:

• Определить, какое давление должно быть в вашем устройстве (на 0,3 атм ниже, чем в контуре).
• Установить эти значения перед подключением бачка к системе.
• Подключить бачок и заполнить систему жидкостью, следя за давлением. Остановитесь, когда показатели выровняются.
• Подключить насос и прекратить закачку теплоносителя, когда достигнете расчетных значений из первого пункта.
• При первом запуске системы установите максимальную температуру, так как при нагреве объем жидкости увеличится, что позволит заполнить резервуар.

Давление воды в системе отопления возникает в результате циркуляции теплоносителя и его нагрева. Этот показатель необходимо постоянно контролировать, так как от него зависит корректная работа всей системы.

Для автономных систем отопления нет строгих норм, так как давление зависит от типа оборудования, диаметра труб и объема теплоносителя. Существует правило, что нормальное давление в контуре должно соответствовать минимальному показателю самого «слабого» элемента. Также считается нормальным, если разница давления между подающей и обратной трубами в котле составляет от 0,3 до 0,5 атм.

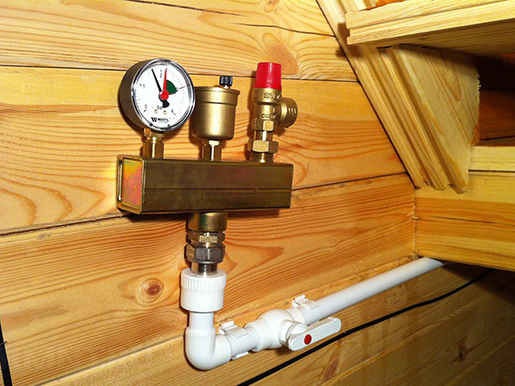

Манометр служит основным инструментом для контроля и измерения давления, однако для более детального мониторинга рекомендуется устанавливать дополнительные точки измерения. Их следует разместить на входе и выходе из двухконтурного отопительного котла, а также на самых высоких и низких участках системы.

Теперь давайте рассмотрим нормы давления для конкретных моделей.

Интересные факты

Вот несколько интересных фактов о номинальном давлении газовых котлов различных моделей:

1. Разнообразие номинального давления: Номинальное давление газовых котлов может варьироваться в зависимости от модели и производителя. Обычно оно составляет от 1 до 3 бар, но существуют и котлы, работающие при более низком или высоком давлении. Это разнообразие позволяет выбирать котлы для различных систем отопления и условий эксплуатации.

2. Эффективность и экономия: Номинальное давление газового котла напрямую влияет на его эффективность. Котлы, работающие при оптимальном давлении, могут достигать КПД до 98%. Это означает, что почти все тепло, вырабатываемое котлом, используется для обогрева, что способствует снижению затрат на газ.

3. Безопасность и автоматизация: Современные газовые котлы оснащены системами автоматического контроля давления, что повышает безопасность их эксплуатации. Если давление превышает допустимые значения, котел автоматически отключается, предотвращая возможные аварийные ситуации. Это особенно важно для моделей, работающих в условиях переменных температур и давления в газовых сетях.

Рабочее давление в котле и в системе отопления.

Какое должно быть давление воздуха?

Часто пользователи не осознают значимость этого параметра в гидроаккумуляторе. Однако именно от него зависит срок службы мембраны (груши) гидробака и самого насоса. Внутри мембраны находится жидкость под давлением, а снаружи — воздух.

Максимально допустимое значение давления жидкости в гидроаккумуляторе указано на табличке. Для большинства моделей, предназначенных для обогрева помещений площадью до 250 м², это значение составляет 10 бар. Тем не менее, существуют и котлы, работающие под высоким давлением, которые устанавливаются в котельных для отопления больших площадей.

Уровень давления жидкости в гидроаккумуляторе зависит от гидравлических характеристик насоса, а также от настроек системы. Давление воздуха, находящегося между мембраной и оболочкой, является важной характеристикой узла гидроаккумулятора.

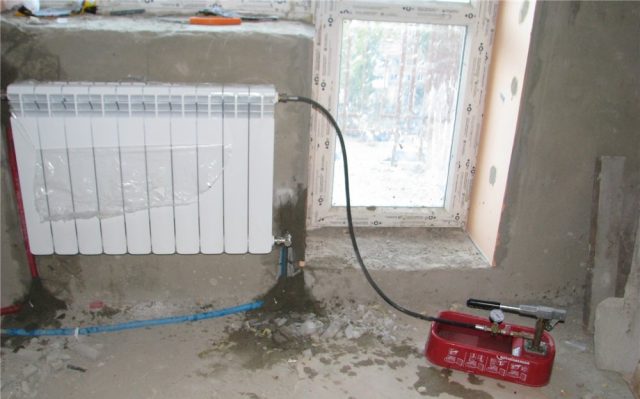

Чтобы убедиться в корректной работе вашего оборудования, необходимо проводить гидравлические испытания. Они проводятся не только для газовых котлов, но и для электрических и твердотопливных устройств.

Испытания проводятся в следующих случаях:

• При производстве самого оборудования и отдельных элементов трубопровода.
• После завершения монтажа и подключения всей системы.
• В процессе эксплуатации.

Эта процедура обеспечивает уверенность в надежности устройства и всей отопительной системы, поскольку на них постоянно влияют внешние факторы, способствующие износу.

Проверочное давление должно превышать рабочее в полтора-два раза, что позволяет объективно оценить надежность и безопасность. Однако его следует увеличивать очень осторожно, а допустимое значение рассчитывается с помощью специальной формулы.

Для контроля этого параметра используются два независимых манометра. При увеличении давления обязательно примите меры для предотвращения накопления воздуха в водяных объемах. Затем в течение всего времени контроля следите за измеряемым показателем, который не должен снижаться, после чего постепенно уменьшите его до рекомендованного значения, указанного в инструкции.

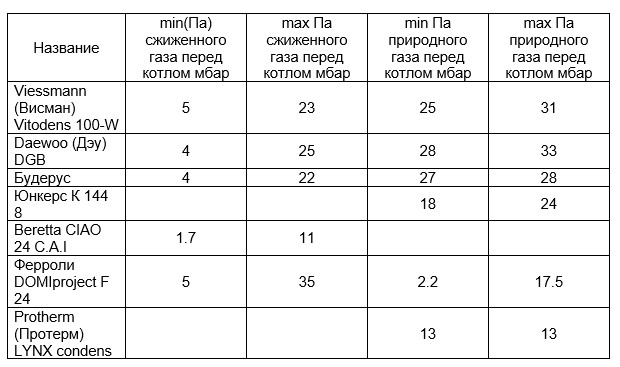

Минимальное и максимальное давление газа перед котлом

От корректной настройки данного параметра зависит эффективность работы вашего устройства, а также возможность избежать ненужных потерь при отоплении вашего дома. Каждое оборудование имеет свой установленный расход сжиженного газа, а также определенные минимальные и максимальные значения, которые подробно указаны в таблице.

Теперь давайте разберемся, как правильно настроить газ. В первую очередь, ослабьте болт, который отвечает за изменение давления в газовом клапане, и подключите гибкий шланг. Для точной регулировки используйте специальный измерительный инструмент или манометр.

Чтобы настроить максимальный расход топлива, откройте один из смесителей с горячей водой и установите температуру на максимальный уровень. Рекомендуется проводить настройку отопительного контура в зимний период, когда наблюдаются сильные морозы.

Растет давление в котле.Что делать? #газ #котел #давление

Влияние номинального давления на эффективность работы котла

Номинальное давление газовых котлов является одним из ключевых параметров, определяющих их эффективность и безопасность в эксплуатации. Оно влияет на процесс сгорания газа, теплообмен, а также на общую производительность системы отопления. Важно понимать, как именно номинальное давление влияет на работу котла и какие аспекты следует учитывать при его выборе и настройке.

Во-первых, номинальное давление определяет, сколько газа будет подаваться в камеру сгорания. При оптимальном давлении происходит полное сгорание топлива, что обеспечивает максимальную теплотворную способность. Если давление ниже номинального, это может привести к неполному сгоранию газа, что, в свою очередь, вызывает образование угарного газа и снижает общую эффективность котла. В результате, система будет потреблять больше газа для достижения той же тепловой мощности, что увеличивает эксплуатационные расходы.

Во-вторых, давление также влияет на теплообмен. При слишком низком давлении может возникнуть недостаток кислорода для полноценного сгорания, что приводит к образованию сажи и отложений на теплообменниках. Это не только снижает эффективность передачи тепла, но и может привести к перегреву и повреждению оборудования. С другой стороны, слишком высокое давление может вызвать избыточное нагревание и, как следствие, аварийные ситуации, такие как взрыв или утечка газа.

Кроме того, номинальное давление газового котла должно соответствовать требованиям, установленным производителем. Каждый котел спроектирован для работы в определенных условиях, и отклонение от этих параметров может привести к снижению срока службы оборудования. Например, котлы, работающие на низком давлении, могут быть менее устойчивыми к колебаниям давления в газопроводе, что также может негативно сказаться на их производительности.

Важно отметить, что правильная настройка и регулярное обслуживание котла помогут поддерживать его в оптимальном рабочем состоянии. Профессиональные специалисты могут провести диагностику системы, проверить давление и при необходимости отрегулировать его, что позволит избежать многих проблем, связанных с неправильной эксплуатацией.

В заключение, номинальное давление газовых котлов играет критическую роль в их эффективности и безопасности. Понимание его влияния на работу котла поможет пользователям принимать более обоснованные решения при выборе и эксплуатации отопительных систем, что в конечном итоге приведет к снижению затрат на энергоресурсы и повышению комфорта в помещениях.

Вопрос-ответ

Какое давление должно быть в котле Лемакс?

ГоСт 20548 тУ 4931-011-24181354-2011. 3. 3. Рабочее давление воды в системе отопления не более 2 кгс/см². В закрытой системе отопления необходимо устанавливать систему безопасности с предохранительным клапаном на давление не более 1,5-1,7 кгс/см².

Какое давление должно быть в котле Viessmann?

Давление в отопительном контуре — 3-1 бар. Рабочее давление в контуре ГВС — 10 бар. Температура теплоносителя — 40-80 °C.

Советы

СОВЕТ №1

Перед покупкой газового котла обязательно ознакомьтесь с его номинальным давлением. Это поможет вам выбрать модель, которая будет соответствовать требованиям вашей системы отопления и обеспечит эффективную работу.

СОВЕТ №2

Обратите внимание на рекомендации производителя по установке и настройке котла. Неправильная настройка номинального давления может привести к снижению эффективности и увеличению расхода газа.

СОВЕТ №3

Регулярно проверяйте давление в системе отопления. Это поможет выявить возможные проблемы на ранней стадии и избежать серьезных поломок, которые могут потребовать дорогостоящего ремонта.

СОВЕТ №4

Консультируйтесь с профессионалами при выборе и установке газового котла. Специалисты помогут вам правильно определить номинальное давление, необходимое для вашей системы, и предложат оптимальные решения.
