В электрическом оборудовании дифференциальные автоматы (дифавтоматы) обеспечивают защиту от поражения электрическим током. Подключение дифавтомата в однофазной сети требует внимательного подхода и понимания его работы. В статье представлена пошаговая инструкция по подключению дифавтомата, а также схемы с заземлением и без него. Вы найдете рекомендации специалистов, которые помогут выполнить установку правильно и безопасно, обеспечивая надежную защиту электрического оборудования и повышая безопасность в доме.

Что такое дифавтомат и как он функционирует

Как уже упоминалось, дифференциальные автоматы играют важную роль в защите электрических сетей от неожиданных ситуаций. Их основная задача заключается в одновременном отключении фазы и нуля. Таким образом, данное устройство осуществляет контроль за наличием короткого замыкания и утечек тока. Более подробно, это оборудование обладает следующими функциями:

• мониторинг токов короткого замыкания и мгновенное отключение линии;
• прекращение подачи электроэнергии при избыточной нагрузке (в случае угрозы перегрева проводки).

Исходя из вышеизложенного, можно заключить, что дифференциальный автомат совмещает в себе функции двух устройств – автоматического выключателя и устройства защитного отключения (УЗО). При этом эти приборы объединены в одном корпусе.

Подключение дифференциального автоматического выключателя (дифавтомата) в однофазной сети требует внимательного подхода. Эксперты подчеркивают, что правильная схема подключения играет ключевую роль в обеспечении безопасности и надежности электрической системы. При наличии заземления рекомендуется использовать схему с заземленным нейтральным проводом, что позволяет эффективно защитить от утечек тока. В случае отсутствия заземления специалисты советуют применять дифавтоматы с функцией защиты от короткого замыкания и перегрузок, что значительно снижает риск поражения электрическим током. Важно также учитывать номинальные характеристики устройства и правильно подбирать его в зависимости от нагрузки. Регулярные проверки и обслуживание дифавтоматов помогут предотвратить возможные неисправности и обеспечить долгосрочную эксплуатацию системы.

Преимущества и недостатки дифавтоматов

Очевидным плюсом выбора этого устройства является надежная защита электросети (только при соблюдении правил установки). Кроме того, достаточно выбрать прибор с номинальным значением тока, к которому не придется искать подходящее УЗО (оно уже встроено в автомат). Еще это значительно облегчает процесс установки автоматики в электрощите.

Тем не менее, каждое устройство имеет недостатки, в том числе и дифавтомат. Так, при наличии устройства без специального флажка, не получится определить, по какой причине произошло отключение питания на данный момент. Поэтому следует избегать приобретения подобного оборудования.

Интересные факты

Вот несколько интересных фактов о подключении дифференциального автомата (дифавтомата) в однофазной сети:

1. Защита от утечек тока: Дифавтомат сочетает в себе функции автоматического выключателя и устройства защитного отключения (УЗО). Он не только защищает от короткого замыкания и перегрузок, но и отключает сеть при обнаружении утечки тока, что значительно снижает риск поражения электрическим током.

2. Схемы подключения: В однофазной сети дифавтомат может быть подключен как с заземлением, так и без него. При наличии заземления рекомендуется использовать дифавтомат с номинальным током утечки 30 мА для защиты людей и 100 мА для защиты оборудования. Без заземления важно учитывать, что защита будет менее эффективной, и в таких случаях лучше использовать устройства с более низким порогом срабатывания.

3. Рекомендации по установке: Специалисты советуют устанавливать дифавтомат в щитке на вводе в дом или квартиру, чтобы обеспечить защиту всей электрической сети. Также важно правильно подбирать номинал дифавтомата в зависимости от нагрузки, чтобы избежать ложных срабатываний и обеспечить надежную защиту.

Видео – Принцип работы дифавтомата

Если выйдет из строя лишь одна деталь дифференциального автомата, придется заменить всё устройство целиком. Это обойдется дороже, чем просто замена автоматического выключателя или УЗО.

Также важно помнить, что в некоторых городах выбор аналогичных устройств может быть ограничен. В результате, если дифавтомат перестанет функционировать, жильцам придется долго оставаться без электричества. Чтобы избежать подобных ситуаций, рекомендуется устанавливать дифференциальные автоматы только в тех местах, где они действительно необходимы.

https://youtube.com/watch?v=RZmuslXsf_8

Цены на дифавтоматы

Дифавтомат

Где устанавливают дифференциальный автомат для замены УЗО

Если у вас простая электросеть и вы не собираетесь устанавливать защитную автоматику для групп потребителей, то целесообразно установить дифференциальный автомат на входе. Подобная простая электросеть часто встречается в дачных домах, где имеется несколько светильников и розеток. Установка дифференциального автомата после электросчетчика поможет гарантировать безопасность системы.

Видео – УЗО или дифференциальный автомат

https://youtube.com/watch?v=mUiaG1YjB0g

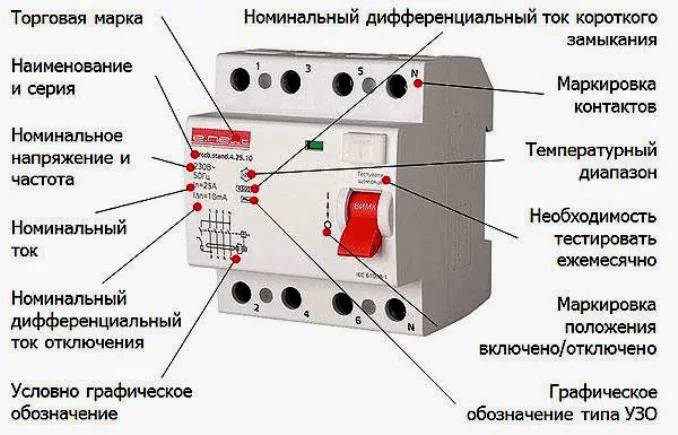

Параметры дифференциального автомата

При выборе модели дифференциального автоматического выключателя важно учитывать несколько ключевых характеристик. Основным параметром является напряжение, так как существуют устройства, предназначенные для однофазных и трехфазных электрических сетей. Обычно такая информация указывается на корпусе прибора рядом с частотой тока.

Также следует обратить внимание на то, что дифференциальные автоматические выключатели могут иметь различное внутреннее устройство.

Таблица 1. Виды внутреннего устройства приборов.

Параметры тока приборов

В бытовых электросетях чаще всего используются дифференциальные автоматы типа С16, а другие не пользуются популярностью. В цепочках осветительных приборов применяют устройства с номинальным значением тока утечки до 30 мА. При наличии одиночных цепочек используют дифавтоматы – 10 мА. Защита для входных автоматов предполагает номинальный ток утечки до 300 мА.

Получается, что большинство энергопотребителей используют больше энергии именно в момент пуска, а не во время работы. Такие токи принято считать пусковыми, которые превосходят токи эксплуатации.

Для того, чтобы не прекращалась подача питания при включении электрического двигателя большой мощности, дифавтомат функционирует таким образом, что отключение происходит только при повышении номинального тока в несколько раз.

Согласно параметрам тока, при которых происходит срабатывание защиты, автоматы разделяют на следующие виды:

• B – выдерживает нагрузку до пяти раз;
• C – выдерживает нагрузку до десяти раз;
• D – питание отключается при увеличении номинального тока до двадцати раз.

Если в сети имеется некоторое количество потребителей с минимальной емкостью, то лучше установить устройство типа «B». В среднестатистической квартире или частном доме подключают устройство типа «C». В условиях промышленных объектов, где имеется мощное оборудование, устанавливают приборы типа «D».

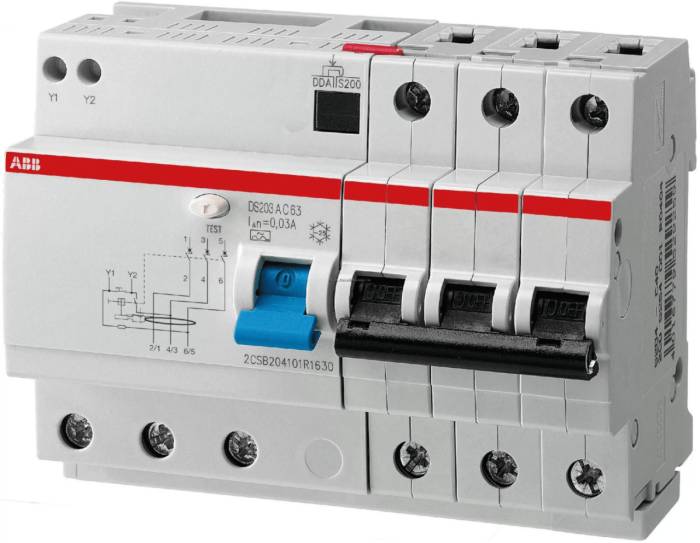

Условия использования дифавтоматов

Автоматика обычно устанавливается в отапливаемых помещениях, поэтому устройства проектируются для функционирования в температурном диапазоне от 6 до 34 градусов. В случае необходимости установки оборудования вне помещений, используются специальные устройства, обладающие необходимой защитой.

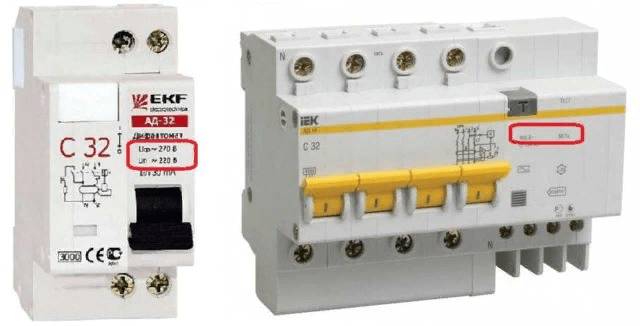

Установка дифференциального автомата в сеть с одной и тремя фазами

Перед тем, как приступить к установке оборудования, необходимо найти на его корпусе кнопку «Тест» и зажать ее. Это позволяет создать искусственную утечку тока, на которую прибор реагирует выключением. Такая особенность проверяет работоспособность защитного устройства. Если при проведении проверки не произошло отключение сети, то следует отказаться от монтажа этого прибора.

При стандартной электросети с одной фазой (при напряжении 220 В) устанавливают устройство с двумя полюсами. Монтаж дифференциального автомата в сети с одной фазой предполагает правильное соединение проводников нейтрали: от нагрузки ноль подсоединяют с нижней части корпуса, соответственно с верхней части от питания.

Видео – Подключение дифференциального автомата в сеть с одной фазой

Установка четырехполюсного дифференциального автоматического выключателя необходима в случае использования трехфазной электросети с напряжением 380 В. В остальном, процесс подключения не имеет значительных отличий. Основное отличие заключается в том, что трехфазный прибор имеет больший размер, что требует больше пространства для установки. Это связано с необходимостью добавления вспомогательного блока для дифференциальной защиты.

Существуют различные виды защитных устройств, которые имеют маркировку 230/400 В. Их особенность заключается в том, что они могут использоваться как в однофазных, так и в трехфазных сетях.

https://youtube.com/watch?v=CiMjUn9E38s

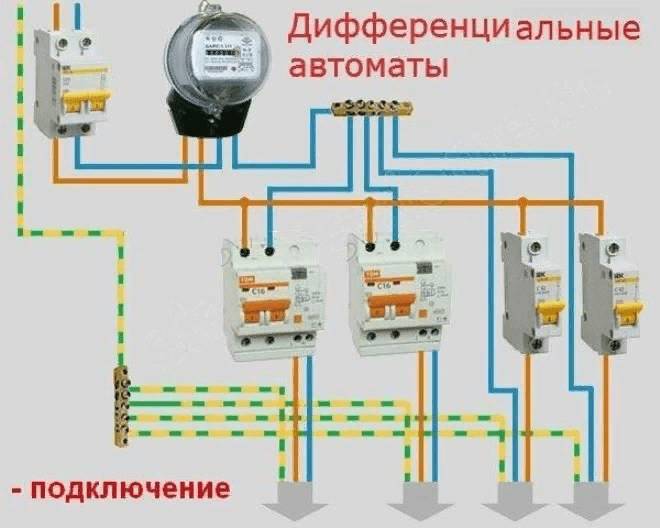

Схемы подсоединения

Согласно правилам, при составлении схемы подключения автоматики следует учитывать, что дифавтомат необходимо подключать к проводу нейтрали и фазы только на том ответвлении, для которого он предназначается.

Вводной автомат

Дифавтомат в данном подключении следует установить на вводе электрической проводки. Эта схема получила свое название благодаря тому, что она обеспечивает защиту различных групп потребителей и отдельных ветвей.

При выборе устройства для данной схемы важно учитывать все параметры линии, особенно уровень потребляемой мощности. Такой способ подключения защитного аппарата обладает рядом преимуществ:

• экономия средств на приобретение оборудования, так как для всей электросети требуется всего одно УЗО;
• нет необходимости в покупке габаритного щитка (устройство имеет компактные размеры).

Однако такая схема также имеет некоторые недостатки:

• в случае сбоев в работе системы защиты, отключается подача электроэнергии ко всей квартире или частному дому, а не к отдельным линиям;
• в случае неисправностей потребуется потратить много времени и усилий на поиск неработающего ответвления. Кроме того, необходимо будет выяснить причину сбоя.

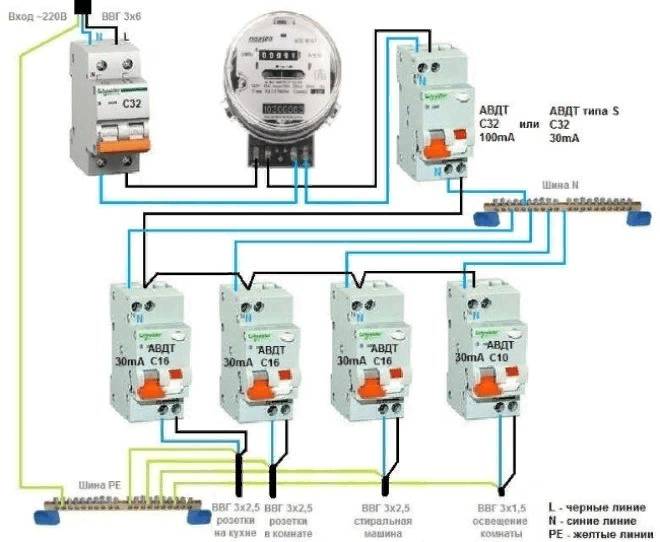

Особенности установки отдельных дифавтоматов

Такой способ подключения предполагает монтаж нескольких аппаратов. Так, защитное устройство фиксируют на каждую отходящую линию и энергоемкие потребители. К тому же, дополнительное устройство устанавливается отдельно перед группой УЗО. Получается, что на светильники ставят первый прибор, второй на группу розеток, третий на варочную панель и духовку.

Такой способ имеет очевидные плюсы, ведь обеспечивается полноценная защита системы. Кроме того, при возникновении неисправности, будет легко обнаружить проблемную линию и отремонтировать. Из недостатков следует отметить то, что жильцам придется потратить немало средств на покупку нескольких дифференциальных автоматов, которые стоят дороже обычных УЗО.

Подключение дифференциального автомата в электросхеме без заземления

Несколько лет назад наличие контура заземления было обязательным при строительстве любых объектов. Каждый распределительный щиток в многоквартирных домах подключался к этому контуру. В настоящее время же при возведении жилых и нежилых зданий не всегда учитывают необходимость установки контура заземления.

Важно! Установка дифференциальных автоматов остается обязательной для обеспечения надежной защиты электрической сети. В такой системе устройство не только предотвращает возникновение неисправностей, но и выполняет функции заземления, защищая от утечек тока.

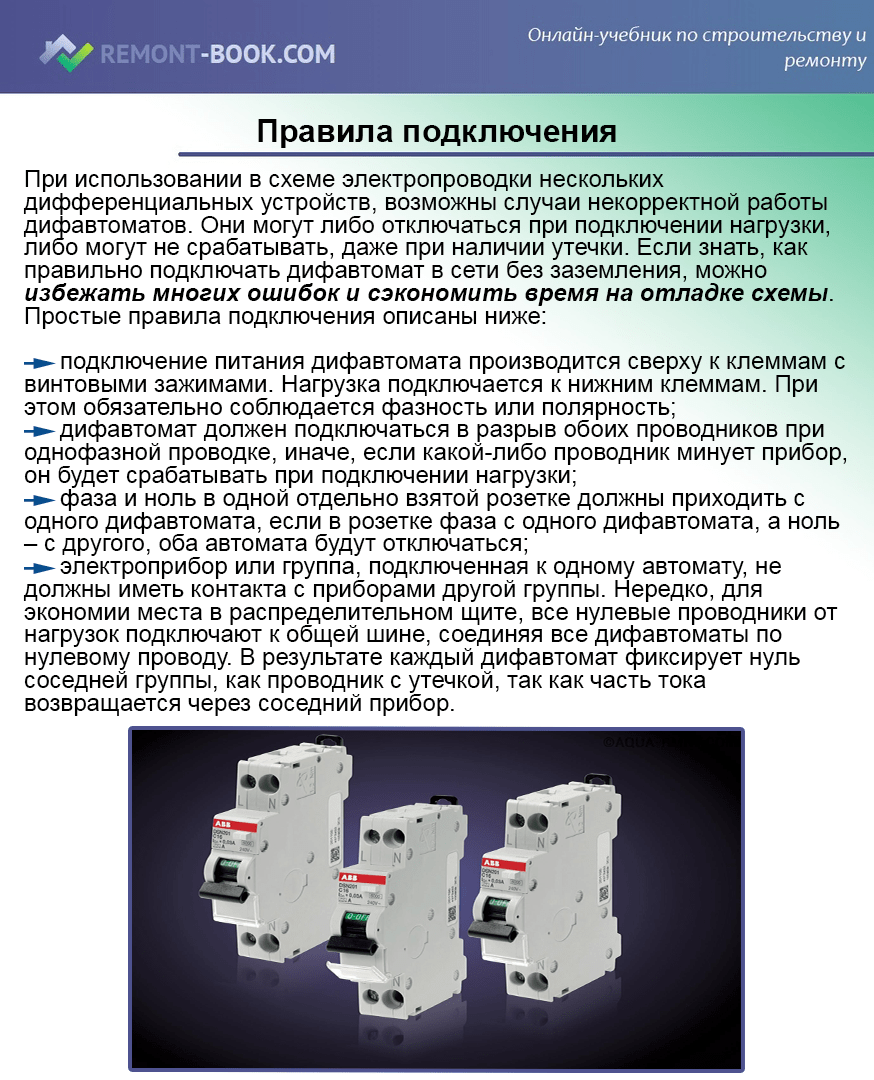

Что следует учитывать при подключении дифференциального автомата

Вне зависимости от типа электросети (с одной или тремя фазами), следует придерживаться некоторых рекомендаций, чтобы избежать проблем во время установки:

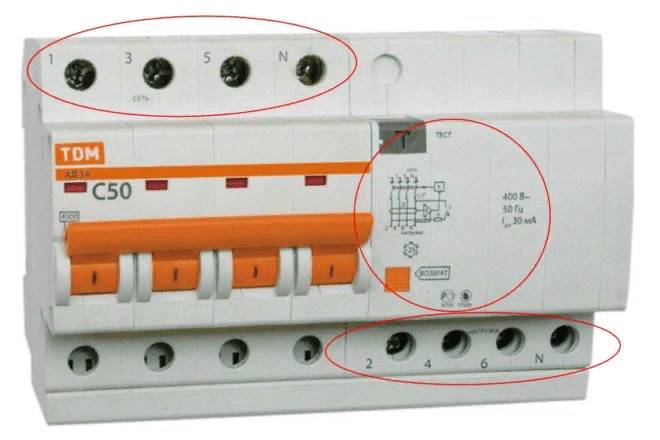

• Кабели питания необходимо фиксировать к прибору с верхней части, а провода, отходящие к энергопотребителям – к нижней части. При этом на корпусе большинства устройств уже имеется схема и маркировка разъемов, чтобы не запутаться.

• Придется учитывать полярность контактов. При этом оборудование для защиты электросети, согласно правилам имеет следующие обозначения разъемов: фаза – L, нейтраль – N. Приводящий проводник маркируется– 1, а отходящий проводник – 2. При неправильном подключении контактов, прибор останется работоспособными, но не сработает в опасный момент.
• При наличии некоторой автоматики, схема предполагает возможность подключения всех нейтральных проводов к одной перемычке. Только в случае с дифавтоматом делать это категорически запрещено. Иначе будет наблюдаться постоянное отключение питания. Поэтому, чтобы избежать сбоя работы, необходимо каждый контакт нейтрали подключать только к тому ответвлению, которое для него предназначается.

Ключевую роль в функционировании прибора играет правильное подключение, ведь большинство ошибок становятся причиной сгорания дифавтомата. Так, если не хватает длины провода, то потребуется его нарастить.

При необходимости допускается переворачивание аппарата на монтажной планке, но тогда имеется шанс запутаться в процессе дальнейшей установки. Делать это допускается только людям, которые хорошо знакомы с электрооборудованием.

Подключение дифавтомата – пошаговая инструкция

Теперь давайте разберемся с правильным подключением устройства в электрощите. Важно отметить, что приступать к этому этапу следует только после того, как вы собрали все необходимые материалы и инструменты.

Если ваша задача заключается лишь в подключении дифференциального автоматического выключателя в уже установленный щиток, то этот процесс не займет много времени.

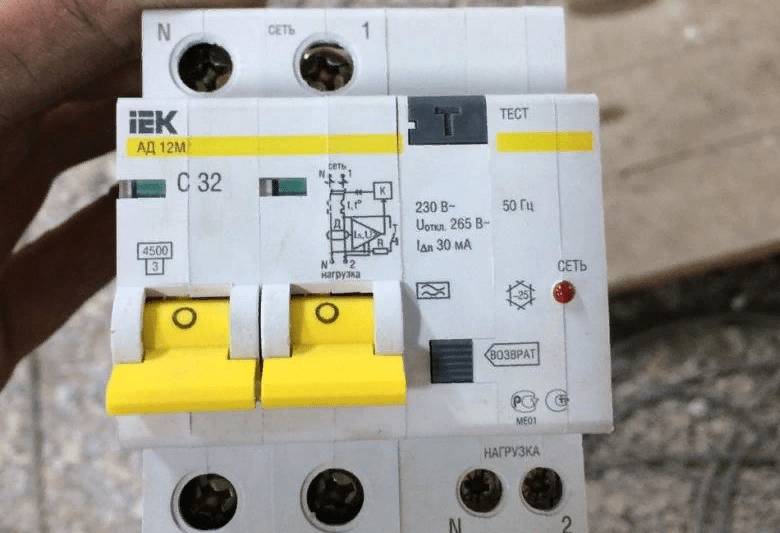

Шаг 1. Внимательно осмотрите корпус устройства со всех сторон. На нем не должно быть никаких повреждений, особенно трещин, так как такие дефекты могут привести к сбоям в работе оборудования.

Шаг 2. Далее опустите рукоятку рубильника в распределительном щите вашей квартиры.

Шаг 3. Затем возьмите индикаторную отвертку и поочередно проверьте контакты каждого потребителя электроэнергии, чтобы убедиться в отсутствии напряжения.

Шаг 4. Теперь с помощью защелки, расположенной на задней стороне корпуса дифференциального автоматического выключателя, закрепите его на ДИН-рейке.

Шаг 5. С помощью бокорезов удалите изоляцию с концов проводов, а затем выполните опрессовку с использованием специальных гильз.

Шаг 6. Теперь подключите фазные и нейтральные провода: от питающего кабеля к верхним зажимам устройства и от выбранной линии к нижним зажимам.

После завершения монтажа обязательно проверьте работоспособность устройства.

Цены на различные виды вольтметров

Вольтметр

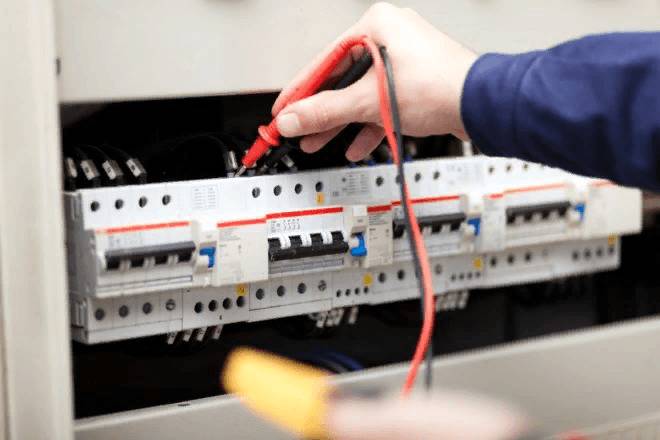

Какие ошибки допускают электрики при подключении защитного устройства

Если после установки дифференциального автомата он не функционирует даже при минимальной нагрузке, это свидетельствует о наличии ошибок.

Ошибки при подключении автоматики часто совершают недостаточно квалифицированные специалисты:

1. Неправильное соединение нулевого проводника с заземляющим кабелем. В этом случае устройство не сможет работать, так как рычаг останется в прежнем положении.
2. Подключение нейтрали к нагрузке от нулевой шины. Хотя рычаги можно будет поднять, они все равно отключатся даже при минимальной нагрузке. Поэтому нейтраль следует брать исключительно с выхода УЗО.
3. Подключение нейтрального проводника с выхода устройства к шине, а от шины к нагрузке. В этом случае рычаги можно будет установить в правильное положение, но они отключатся из-за нагрузки. Проверить прибор с помощью кнопки «Тест» не получится, так как она также не будет работать. Аналогичные последствия ожидают, если неправильно подключить нейтраль, присоединив ее от шины к нижнему зажиму вместо верхнего.
4. Перепутанные соединения нейтральных проводников и различных дифференциальных автоматов. Оба устройства будут включаться, кнопка «Тест» будет работать, но при подключении нагрузки произойдет отключение аппаратов.
5. Если ошибка заключается в подключении двух нейтральных кабелей от разных устройств, то рычаги можно будет установить в правильное положение. Однако из-за нагрузки или при нажатии на кнопку «Тест» дифференциальные автоматы отключатся.

Рекомендуем также ознакомиться с нашей статьей на тему – Как правильно подключить УЗО и автоматы: простая пошаговая инструкция.

Подводим итоги

При подключении автоматики в распределительном щитке необходимо перепроверять правильность соединений. От этого зависит работоспособность электрооборудования, а также безопасность человека.

Рекомендации по выбору места установки дифавтомата

Выбор места установки дифавтомата является ключевым этапом в процессе его подключения и эксплуатации. Правильное расположение устройства не только обеспечивает его эффективную работу, но и гарантирует безопасность пользователей. Рассмотрим основные рекомендации специалистов по этому вопросу.

1. Установка в доступном месте: Дифавтомат должен быть установлен в таком месте, где к нему будет легкий доступ для обслуживания и проверки. Это может быть распределительный щиток или специальная панель, где размещены другие электрические устройства. Избегайте установки в труднодоступных местах, таких как закрытые шкафы или высокие потолки.

2. Защита от внешних воздействий: Если дифавтомат устанавливается в помещениях с повышенной влажностью (например, в ванной комнате или на кухне), необходимо обеспечить его защиту от влаги. Для этого можно использовать специальные влагозащитные корпуса или устанавливать устройство в защищенные щитки. Важно также учитывать возможность попадания пыли и грязи, которые могут негативно сказаться на работе устройства.

3. Учет высоты установки: Рекомендуется устанавливать дифавтомат на высоте 1,5 метра от уровня пола. Это обеспечит удобный доступ для пользователей и минимизирует риск случайного повреждения устройства. Однако, если в доме есть дети, стоит рассмотреть возможность установки на более высокой высоте для предотвращения несанкционированного доступа.

4. Удаленность от источников тепла: Дифавтомат не должен находиться в непосредственной близости от источников тепла, таких как радиаторы или обогреватели. Высокие температуры могут привести к перегреву устройства и его выходу из строя. Оптимальное расстояние от источников тепла составляет не менее 30 см.

5. Учет нагрузки на сеть: При выборе места установки дифавтомата важно учитывать, какие электрические устройства будут подключены к данной линии. Необходимо убедиться, что дифавтомат способен справиться с максимальной нагрузкой, а также что он установлен в правильной зоне защиты, соответствующей требованиям электробезопасности.

6. Соблюдение норм и правил: Установка дифавтомата должна соответствовать действующим нормам и правилам электробезопасности. Рекомендуется ознакомиться с местными стандартами и рекомендациями, а также проконсультироваться с квалифицированным электриком, чтобы избежать ошибок при установке.

Следуя данным рекомендациям, вы сможете обеспечить надежную и безопасную работу дифавтомата в однофазной сети, что в свою очередь повысит уровень электробезопасности в вашем доме или офисе.

Вопрос-ответ

Сколько приборов можно подключить к дифавтомату одновременно?

Пример расчета для квартирной электропроводки: если установлен дифавтомат на 25А с характеристикой С, к нему можно подключить три автомата на 10А для розеточных групп и один автомат на 6А для освещения.

Можно ли ставить дифавтомат на группу розеток?

Основной недостаток дифавтомата – он может использоваться только для одной группы розеток. Поэтому может потребоваться установка нескольких приборов.

Советы

СОВЕТ №1

Перед подключением дифавтомата обязательно ознакомьтесь с его техническими характеристиками и схемами подключения. Убедитесь, что выбранный вами дифавтомат соответствует требованиям вашей однофазной сети и способен справиться с максимальной нагрузкой.

СОВЕТ №2

При установке дифавтомата с заземлением, убедитесь, что заземляющая система вашего дома исправна и соответствует нормам. Это обеспечит дополнительную безопасность и защиту от электрических ударов.

СОВЕТ №3

Не забывайте о регулярной проверке работоспособности дифавтомата. Рекомендуется раз в месяц тестировать устройство с помощью кнопки «Тест», чтобы убедиться, что оно срабатывает в случае утечки тока.

СОВЕТ №4

Если вы не уверены в своих навыках подключения, лучше обратиться к квалифицированному электрику. Неправильное подключение может привести к серьезным последствиям, включая повреждение оборудования и угрозу безопасности.
