Теплый пол — эффективное решение для обогрева помещений, обеспечивающее комфортную температуру и равномерное распределение тепла. В статье рассмотрим, что такое теплый пол, виды труб для его монтажа и схемы подключения к системе отопления. Вы найдете инструкции и наглядные материалы, которые помогут правильно установить теплый пол и избежать распространенных ошибок. Эта информация полезна для тех, кто планирует самостоятельно монтировать систему отопления в доме или квартире.

Что такое теплый пол

Данный объект представляет собой систему, состоящую из труб, которые укладываются на этапе «чернового» ремонта на перекрытия между этажами. Она может охватывать всю квартиру или ее отдельные зоны, в зависимости от технических возможностей здания. В качестве теплоносителя используется вода, которая циркулирует по контуру из металлических, полиэтиленовых или металлопластиковых труб. Получаемое тепло равномерно распределяется по поверхности пола.

В отличие от электрических систем, водяной теплый пол требует меньших затрат на коммунальные услуги. Необходимо лишь один раз инвестировать в качественные и надежные материалы и оборудование, что обеспечит долгий срок службы системы — от нескольких лет до десятилетий.

В частном доме теплый водяной пол может быть запланирован на этапе проектирования. В квартирах же, из-за ограничений по площади, его установка может быть возможна только в одной комнате или санузле. Именно на этом варианте останавливаются некоторые владельцы жилья во время ремонта.

Полы такого типа укладываются двумя методами:

• Влажный метод. После укладки труб они фиксируются с помощью бетонной стяжки, которая равномерно распределяет тепло и отличается высокой надежностью и долговечностью. Однако недостатком является увеличение высоты стяжки, что может уменьшить полезное пространство.

• Сухой метод. В этом случае используются гипсокартон или вспененный полиэтилен. Эти материалы укладываются поверх труб и также распределяют тепловую энергию по полу, хотя и менее равномерно, чем бетон. Этот вариант является более экономичным и подходит для помещений с низкими потолками.

Теплый пол представляет собой эффективную систему отопления, которая обеспечивает равномерное распределение тепла по помещению. Эксперты отмечают, что существует несколько способов подключения теплого пола к основной системе отопления, включая водяные и электрические варианты. Водяной теплый пол подключается к центральному отоплению, где горячая вода циркулирует по трубам, нагревая поверхность пола. Электрические системы, в свою очередь, используют нагревательные маты или кабели, которые укладываются под покрытие.

При выборе схемы подключения важно учитывать особенности помещения, его площадь и тип покрытия. Специалисты рекомендуют проводить расчет теплоотдачи и выбирать терморегуляторы для оптимизации работы системы. Правильное подключение теплого пола не только повысит комфорт, но и снизит затраты на отопление, что делает эту технологию все более популярной среди владельцев жилья.

https://youtube.com/watch?v=Us1RAv917IM

Почему теплые полы становятся такими популярными

Повышенный спрос на монтаж пола с водяным обогревом обусловлен рядом факторов:

• Снижение стоимости на материалы. Несколько лет назад немногие могли потянуть расходы на монтаж теплого пола. Сейчас же с распространением надежных и одновременно недорогих материалов все большее количество людей используют теплые полы в качестве основного источника обогрева помещения, а не дополнительного, как ранее.
• Комфортное распределение температур. Особенно это актуально для семей с детьми и животными. На поверхности водяного пола самая высокая температура в помещении. Это убирает проблему детских игр на холодном полу с последующим лечением простуды. Да и взрослым, любящим ходить босиком по дому, гораздо приятнее делать это с ощущением тепла под ногами.

• Эффективность. В отличие от радиаторной системы отопления, прогретый воздух от теплого пола равномерно распределяется по комнате. Источником тепла является вся горизонтальная поверхность помещения. Радиаторы же прогревают воздух точечно, и впоследствии он весь уходит наверх, из-за чего обогрев происходит менее оптимально.

Увеличение спроса на рынке теплых полов заставляет и застройщиков учитывать возможность внедрения такой конструкции в новостройках. В старых домах монтаж водной системы обогрева может быть запрещен из-за большого количества ограничений. Однако при покупке новой квартиры собственник может сразу предусмотреть такую возможность.

Интересные факты

Вот несколько интересных фактов о подключении теплого пола к системе отопления:

1. Типы теплых полов: Существует два основных типа теплых полов — водяные и электрические. Водяные теплые полы используют систему труб, по которым циркулирует горячая вода, тогда как электрические полы работают на основе нагревательных кабелей или матов. Каждый из этих типов имеет свои преимущества и недостатки, что позволяет выбрать оптимальный вариант в зависимости от условий эксплуатации и бюджета.

2. Эффективность и экономия: Теплый пол может значительно повысить энергоэффективность системы отопления. Благодаря равномерному распределению тепла по поверхности пола, теплый пол позволяет поддерживать комфортную температуру в помещении при более низких настройках термостата, что может привести к снижению затрат на отопление.

3. Схема подключения: Подключение теплого пола к системе отопления может быть выполнено по различным схемам, включая параллельное и последовательное подключение. Параллельное подключение позволяет обеспечить равномерное распределение тепла по всем участкам пола, в то время как последовательное подключение может быть более экономичным, но может привести к неравномерному прогреву. Правильный выбор схемы подключения зависит от особенностей помещения и требований к отоплению.

Ограничения по монтажу

Организация отопления с помощью теплого пола в квартире или отдельном помещении зависит не только от финансовых возможностей. Ключевыми факторами являются:

• Вес пола. 1 квадратный метр бетонной стяжки имеет массу от 200 до 300 кг. Большинство жилых зданий, как частных, так и многоквартирных, не предназначены для таких значительных нагрузок. Поэтому получить разрешение на установку теплого пола может быть довольно сложно. Даже если использовать легкие материалы, такие как гипсокартон или вспененный полиэтилен, общий вес конструкции может значительно превысить допустимые нормы.
• Подключение к общему стояку. Это особенно важно для многоквартирных домов. Врезка системы в отопительный стояк одной квартиры может вызвать проблемы с отоплением у соседей. Если возникнут неполадки с трубами в бетонном полу, на их устранение потребуется много времени. Кроме того, вся отопительная система может не выдержать увеличенной нагрузки, что приведет к снижению температуры во всех помещениях, включая квартиру с установленным теплым полом.
• Качество воды. В централизованной системе отопления часто используется вода низкого качества, что может быстро вывести из строя даже самые надежные трубы для водяных полов. Это приведет к значительным финансовым затратам. В лучшем случае потребуется своевременная замена системы, в худшем — могут возникнуть претензии от соседей, чья квартира пострадает из-за протечек.

Все эти аспекты необходимо учитывать при принятии окончательного решения. Они также должны быть учтены при разработке проекта собственного дома, если его владелец планирует установить теплый пол.

Основные принципы подключения

В зависимости от условий, при которых происходит монтаж системы водного обогрева пола, используются различные способы для его монтажа. Специалисты выделяют 4 основных типа подключения:

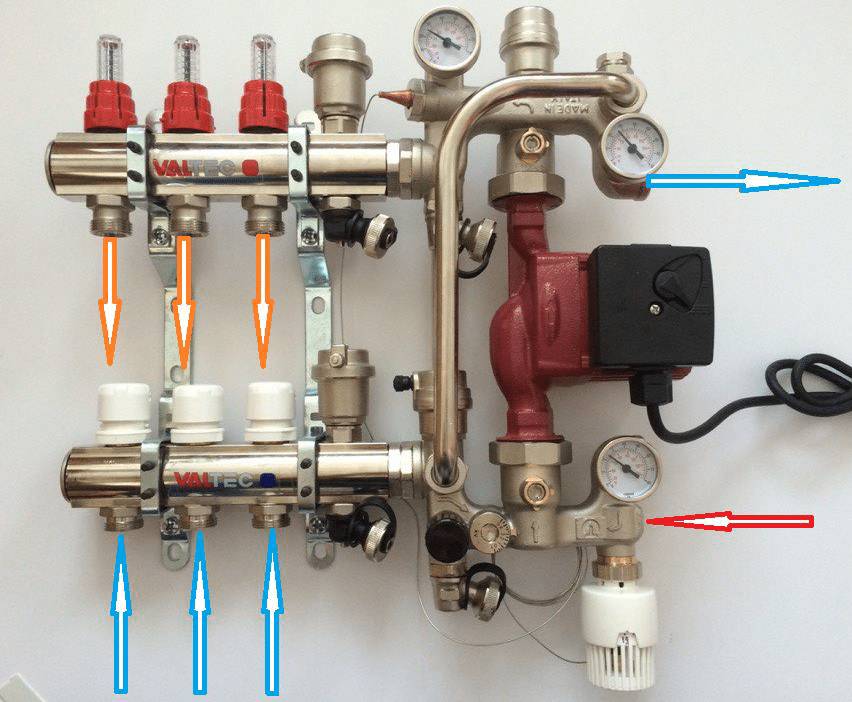

• Управляемая система со смесительным узлом. Указанная конструкция обычно продается сразу в комплекте. В нее включаются датчики, клапаны и контроллеры, поддерживающие жидкость внутри отопительного контура в требуемом состоянии. Количество тепла определяется на ходе в узел, после чего при необходимости автоматически примешивается холодная вода. Как только датчик зафиксирует нужное количество тепла, подача охлажденной воды прекращается.

Цены на узел насосно-смесительный

~~Смесительный узел~~

Важно! Установка смесителя не требуется, если обогрев дома осуществляется исключительно с помощью теплых полов. В этом случае необходимо следить за тем, чтобы котел нагревал воду для данной системы до невысоких температур. Смесительный узел всегда располагается перед подачей горячей воды в контур пола.

• Нерегулируемый. В этом варианте в трубы поступает вода с той же температурой, что и в стояке. Максимальная температура может достигать 75 градусов, в то время как для теплых полов допустимо не более 50. Превышение этого порога может привести к повреждению труб. Поэтому такой способ подключения целесообразен только в регионах с теплым климатом, где температура нагрева воды для отопления минимальна.

• Регулируемая сбалансированная. В данной системе используется запорный вентиль, известный как балансирующий кран. Он позволяет смешивать отработанную воду, которая уже прошла по контуру и остыла, с новой горячей водой. Это обеспечивает регулирование температуры всей жидкости в трубах теплого пола.

• Система с трехходовым клапаном. Этот клапан оснащен внутренним сердечником, который реагирует на изменения температуры поступающей воды. При повышении температуры сердечник расширяется, что приводит к уменьшению подачи горячей воды, а температура в контуре остается достаточно стабильной.

В большинстве случаев для отопительного контура теплого пола требуется установка автоматической или ручной регулирующей системы. Это связано с нормативами для напольных покрытий, согласно которым их температура не должна превышать 31 градус. Поэтому монтаж нерегулируемой системы отопления становится нецелесообразным.

Ручная настройка оптимальной температуры в контуре может быть затруднительной. Для организации водяного теплого пола в больших зданиях или помещениях рекомендуется устанавливать автоматические контроллеры. Они используют специальные датчики для измерения температуры на улице, подбирают оптимальные значения для жидкости в трубах теплого пола и контролируют подачу теплоносителя.

Какие материалы потребуются

В зависимости от выбранного типа пола различается набор материалов, необходимых для изготовления водного контура и последующего его подключения.

Влажным способом пол собирается в следующей последовательности:

• Полистирол. Укладывается на нижний слой.
• Утеплитель с алюминиевой фольгой. Используется в качестве теплоизоляционной прослойки. Нередко сразу собирается в «сэндвич» с полистиролом. Подобные конструкции порой изготавливаются сразу с углублениями под трубы для более удобной укладки контура.
• Трубы.
• Пескобетонная стяжка.
• Напольное покрытие. Оптимальнее использовать кафель, поскольку он хорошо сохраняет тепло. Однако ограничений по другим типам покрытия нет.

Сухим способом монтаж стяжки из песка и бетона заменяется на более легкие гипсоволоконные плиты либо вспененный полиэтилен, а вместо полистирола нередко используют древесину. Далее они так же, как и в случае с бетоном, закрываются любым напольным покрытием.

Видео – Комбинированные системы отопления и их подключение

https://youtube.com/watch?v=QI7MSikzTec

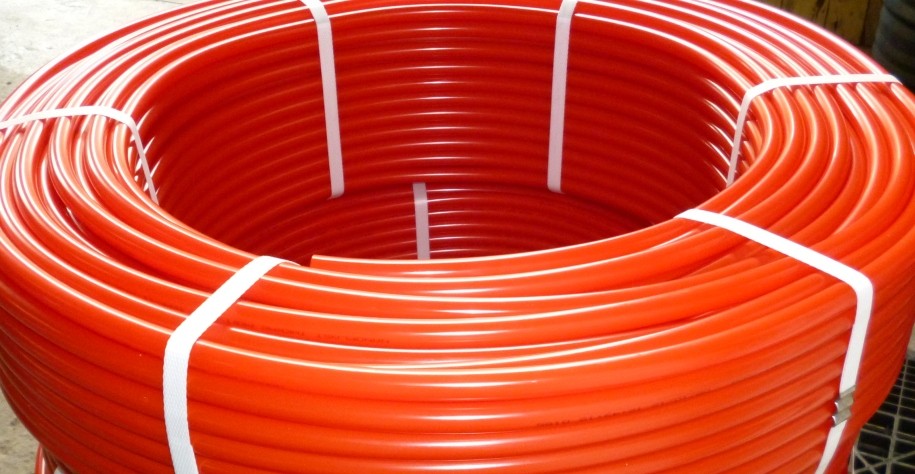

Виды труб для монтажа теплого пола

От качества труб зависит срок службы всей отопительной конструкции. Мастера выделяют несколько основных критериев оценки:

• Долговечность. В идеале работоспособность труб должна составлять не менее 20 лет.
• Прочность. Требования к минимальной величине нагрузки — до 10 бар давления.
• Теплоустойчивость. Трубы должны выдерживать до 90-95 градусов по Цельсию.
• Гладкость. Она обеспечивает низкое гидравлическое сопротивление. В результате вода может беспрепятственно проходить по контуру. Уменьшается вероятность образования налета на внутренней поверхности, и снижается уровень шума от потока жидкости.

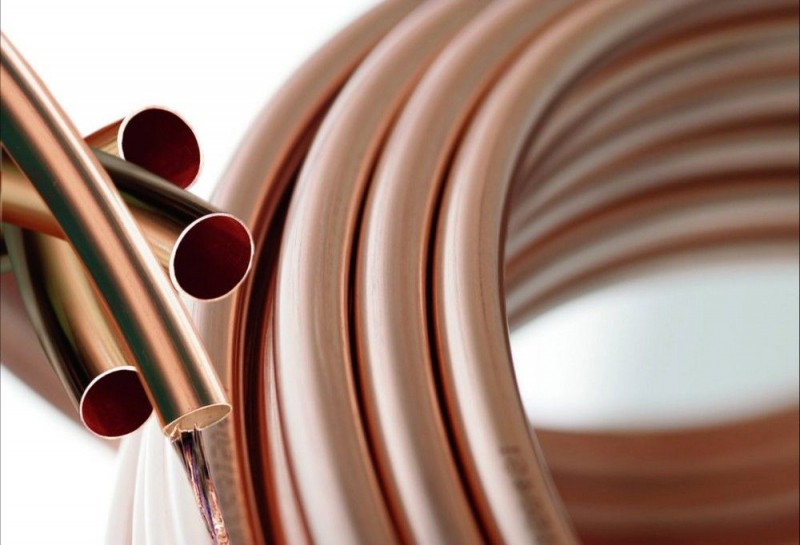

Лучше всего для подключения теплого пола в квартире подходят 4 вида труб с рекомендуемым диаметром 16 мм.

Таблица 1. Виды используемых труб по материалам.

Цены на греющий кабель и комплектующие

Греющий кабель и комплектующие

Преимущества и недостатки использования теплого пола от существующего отопления

Стоит ли подключать водяной теплый пол, зависит от решения хозяина дома. Прежде чем делать заказ у профильных специалистов или заниматься монтажными работами самостоятельно, стоит взвесить все «за» и «против».

Рассмотрим положительные стороны указанной системы отопления:

• Оптимальный обогрев помещения. Необходимое тепло собрано внизу, благодаря чему можно спокойно сидеть на полу.
• Меньше движения воздуха в помещении. Следовательно, по дому переносится меньшее количество пыли, что упрощает жизнь страдающим от аллергии людям.
• Экономия. Особенно это заметно в частном доме. Если в проектировке продуман смешанный способ отопления за счет использования радиаторов и пола с подогревом, денег тратится заметно меньше.

Отрицательные стороны вопроса:

• Строгие технические требования. На данный момент добавление теплого пола к системе отопления могут себе позволить только хозяева частных домов и квартир в некоторых новостройках, рассчитанных под нагрузки такой величины. В давно отстроенных зданиях такой способ теплообеспечения недоступен, поскольку приведет к повреждениям и дальнейшим затратам на ремонт.
• Стоимость. Если вместо недорогих материалов заказчик предпочитает более надежный и устойчивый к нагрузкам металл, необходимо подготовиться к будущим высоким затратам. Подключается конструкция в идеале на десятилетия. Следовательно, и на работу обученных мастеров нельзя жалеть финансов.

Не только водяной теплый пол подключенный к системе отопления может согревать вас в вашем доме, вам также может подойти напольное покрытие! В специальной статье вы найдете информацию о подходящих по характеристикам напольных покрытиях для вашего дома.

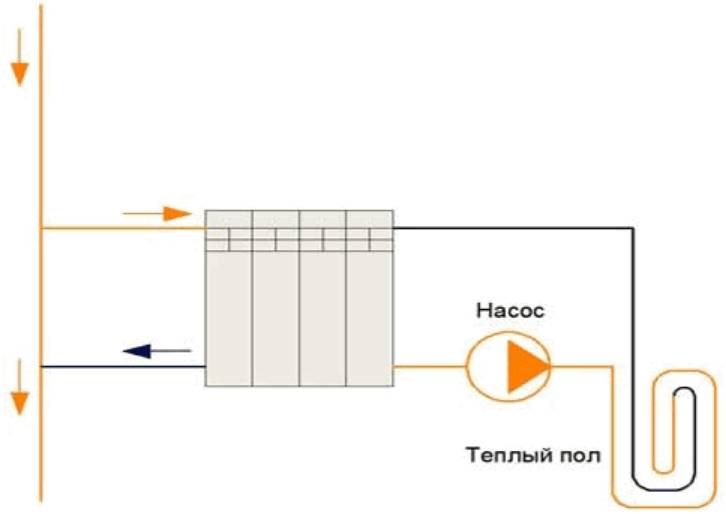

Схема подключения теплого пола к системе отопления

Монтаж теплого пола с использованием полимерной трубы – пошаговая инструкция

Рассмотрим алгоритм монтажа теплого пола с использованием полимерной трубы. Точкой подключения к базовой системе отопления дома служит радиатор с четырьмя выходами, два из которых используются для самой батареи. Остальные будут использоваться для подачи горячей воды и последующего ее отвода.

Шаг 1. Подготовить черновой пол. В случае, когда проводится ремонт в готовой квартире, необходимо убрать напольное покрытие и очистить поверхность вплоть до бетонной плиты. Если квартира без ремонта, необходимо лишь удалить лишнюю грязь.

Шаг 2. Снять заглушки с радиаторов и заменить их на муфты, необходимые для подключения системы теплого пола к общей системе отопления. В качестве герметика используется льняная прядь, пропитанная сантехнической пастой. Волокна следует наложить на резьбу, затем закрутить муфту.

Шаг 3. Навинтить Г-образные переходники. Один будет пропускать горячую воду из центральной системы отопления в трубы пола, другой будет передавать отработанную жидкость обратно.

Шаг 4. На концах переходников также закрепить муфты.

Шаг 5. Проверить получившиеся соединения и при необходимости затянуть ключом.

Шаг 6. К переходникам на резьбу муфт прикрепить шаровые вентили.

Установка теплого пола – пошаговая инструкция

После подготовки точек подключения на радиаторе начинается выполнение основных работ с полом.

Шаг 1. Вдоль периметра пола необходимо уложить демпферную ленту. Она будет служить компенсатором для расширения пола при его нагреве. Можно изготовить самодельный вариант из Пенофола или использовать аналогичные материалы. Лента должна выступать немного выше уровня будущей песчано-бетонной стяжки. Закрепить ее можно любым доступным способом, например, с помощью скотча или клея.

Шаг 2. Уложите сэндвич из полистирола и фольгированного утеплителя, либо поочередно разместите слои.

Шаг 3. Для армирования стяжки на мультифольгу уложите сетку из стальных прутьев, которые должны находиться на расстоянии 10 см друг от друга.

Шаг 4. В местах стыков соедините куски сетки с помощью стяжек или проволоки.

Шаг 5. На входную трубу установите гофру и фитинг, затем подключите ее к переходнику, через который будет подаваться горячая вода. Затяните гайку.

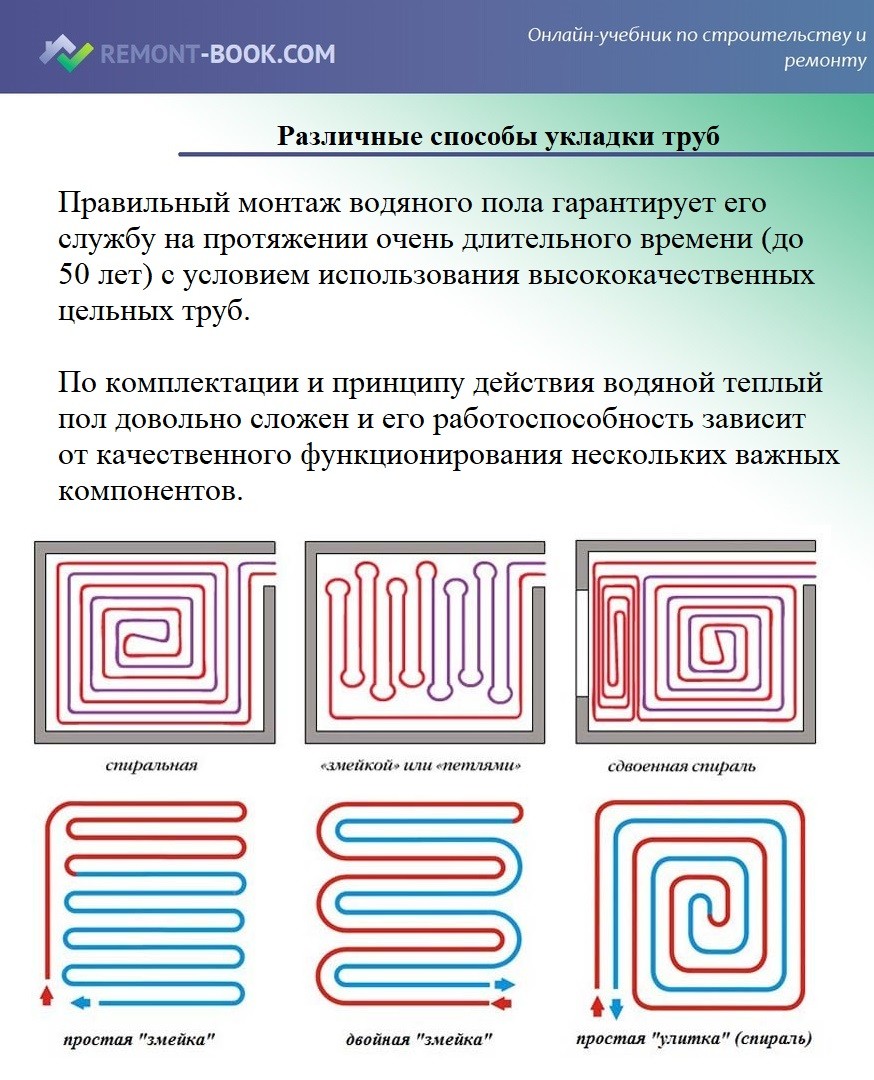

Шаг 6. Проложите трубу по необходимой траектории для формирования контура нужной площади. Закрепите ее с помощью хомутов на стальной сетке.

Шаг 7. В местах сгиба нагрейте пропилен. Это позволит аккуратно сформировать изгибы, предотвращая появление трещин и изломов.

Шаг 8. К переходнику для вывода воды из пола в радиатор присоедините другой отрезок трубы.

Шаг 9. Концы обеих труб подключите к циркулярному насосу через переходники. При желании можно установить два дополнительных крана: один для подачи воды в контур пола, а другой — для выхода в центральную систему отопления.

Шаг 10. Залейте пол песчано-бетонной стяжкой.

Шаг 11. Выровняйте поверхность и оставьте ее минимум на 2 недели для высыхания.

Видео – Водяной теплый пол без стяжки. Легкая фольгированная система

По истечении указанного срока бетон схватится, после чего проводится укладка выбранного напольного покрытия.

При наличии некоторых уверенных строительных навыков можно провести работу самостоятельно без особых усилий. Однако если нет уверенности в собственных силах, предпочтительнее передать работу профессионалам. Особенно это касается использования медных труб. Их цена за один метр самая высокая, а при укладке используется специальное оборудование для изгибания металла по необходимому радиусу. Как следствие ошибки при работе могут сильно бить по кошельку.

https://youtube.com/watch?v=A1tIK7Yxnak

Советы по эксплуатации и обслуживанию теплого пола

Для того чтобы теплый пол служил долго и эффективно, необходимо соблюдать ряд рекомендаций по его эксплуатации и обслуживанию. Эти советы помогут избежать распространенных проблем и обеспечат комфортные условия в вашем доме.

Регулярная проверка системы

Первым шагом в обслуживании теплого пола является регулярная проверка всей системы. Это включает в себя осмотр терморегуляторов, насосов и других компонентов. Убедитесь, что все элементы функционируют корректно, и нет никаких утечек или повреждений. Если вы заметили какие-либо аномалии, лучше обратиться к специалисту для диагностики и ремонта.

Очистка и профилактика

Важно поддерживать чистоту в помещениях с установленным теплым полом. Пыль и грязь могут накапливаться на поверхности, что может негативно сказаться на работе системы. Регулярная уборка поможет избежать перегрева и обеспечит равномерный прогрев пола. Также рекомендуется периодически очищать фильтры и другие элементы системы от накопившихся загрязнений.

Контроль температуры

Следите за температурными режимами. Установите терморегуляторы на оптимальные значения, чтобы избежать перегрева или переохлаждения. Рекомендуется поддерживать температуру пола в пределах 25-30 градусов Цельсия для комфортного ощущения. Избегайте резких перепадов температуры, так как это может привести к деформации материалов.

Использование подходящих покрытий

При выборе напольного покрытия для теплого пола важно учитывать его теплопроводность. Наилучшие результаты достигаются с использованием материалов, таких как керамическая плитка, линолеум или ламинат, специально предназначенные для работы с системой теплого пола. Избегайте использования ковровых покрытий, которые могут препятствовать теплоотведению.

Профилактика замерзания

Если вы живете в регионе с холодным климатом, необходимо позаботиться о том, чтобы система не замерзла в зимний период. Убедитесь, что в помещениях поддерживается минимальная температура, даже если вы находитесь в отпуске. Это поможет избежать повреждений труб и других компонентов системы.

Обращение к специалистам

Если у вас возникают проблемы с теплым полом, не стоит пытаться решить их самостоятельно, если вы не обладаете достаточными знаниями и опытом. Обращение к профессионалам поможет избежать серьезных повреждений и обеспечит качественное обслуживание системы. Регулярные проверки и профилактика, проводимые специалистами, помогут продлить срок службы вашего теплого пола.

Следуя этим рекомендациям, вы сможете обеспечить надежную и эффективную работу теплого пола, создавая комфортные условия в вашем доме на протяжении многих лет.

Вопрос-ответ

Как соединить теплый пол к отоплению?

Для электрического ТП все достаточно просто: это либо кабель в бухтах (намотках), который прокладывают по всей площади поверхности и подсоединяют к сети 220 вольт, либо маты в рулонах — кабель, закрепленный на фольгированной подложке, которая отражает тепло в помещение.

Можно ли отапливаться только теплым полом?

Ответ однозначный – да. Электрический теплый пол можно использовать в качестве основного источника тепла в большинстве комнат. Фактически, в среднем электрические теплые полы выделяют столько же, если не больше, тепла на квадратный метр по сравнению с другими системами отопления.

Можно ли подключать теплый пол напрямую?

НЕТ, нельзя. Так ответит абсолютно каждый производитель. Подключение напрямую к сети, минуя терморегулятор, нарушит технологию, которая описана в руководствах по эксплуатации систем.

Советы

СОВЕТ №1

Перед подключением теплого пола к системе отопления, тщательно изучите все доступные схемы подключения. Это поможет вам выбрать наиболее подходящий вариант для вашего помещения и избежать ошибок в процессе установки.

СОВЕТ №2

Обратите внимание на тип теплого пола, который вы собираетесь установить. Существуют водяные и электрические системы, и выбор зависит от ваших предпочтений, бюджета и особенностей отопления в вашем доме.

СОВЕТ №3

Перед началом работ убедитесь, что система отопления полностью отключена, чтобы избежать травм и повреждений. Также рекомендуется проконсультироваться с профессионалом, если у вас нет достаточного опыта в установке отопительных систем.

СОВЕТ №4

Не забывайте о теплоизоляции. Правильная теплоизоляция пола поможет избежать потерь тепла и повысит эффективность работы теплого пола, что в итоге сэкономит ваши деньги на отоплении.
