В этой статье рассмотрим, как выбрать полотно для ленточной пилы по металлу, учитывая его виды и характеристики. Правильный выбор полотна влияет на качество реза, долговечность инструмента и эффективность работы. Мы предоставим информацию о ключевых параметрах для покупки и пошаговую инструкцию по установке полотна, что поможет избежать распространенных ошибок и максимально использовать потенциал инструмента.

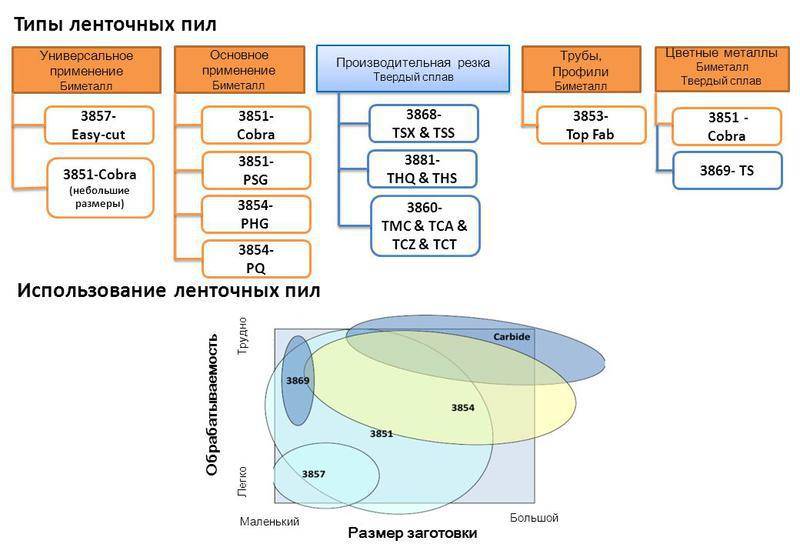

Перечень наиболее из в естных пил
Мы представляем краткий обзор наиболее популярных ленточных пил, которые используются в зависимости от типа металла и режимов резки. Хотя на рынке существует множество производителей, их продукция не сильно отличается по техническим характеристикам.
| Наименование марки | Краткое описание технических характеристик и сферы использования |
|---|---|
| Пила выполнена из двух типов стали (биметаллическая). Режущая часть изготовлена из инструментальной стали HSS M42 с твердостью 68 HRc. Благодаря особому углу разводки зубьев, пила не застревает в пропиле при резке тяжелых профилей. Ударопрочная сталь эффективно гасит динамические нагрузки и поглощает вибрацию, что увеличивает срок службы инструмента. | |
| Подложка из стали содержит не менее 4% хрома, что обеспечивает высокую твердость и гибкость. Зубья изготовлены из легированной стали с содержанием кобальта до 8%. Уникальный передний угол режущей кромки позволяет резать толстостенные трубы на маятниковых и двухколонных станках. | |
| Твердость зубьев составляет примерно 68 HRc. Эта пила является оптимальным инструментом для обработки цельных заготовок из легированных и высоколегированных сталей. Она может устанавливаться на двухколонные или вертикальные станки. Передний угол наклона зуба составляет 16°, заточка трехгранная, а специальная разводка минимизирует риск заклинивания из-за накопления опилок. | |
| Переменная высота зубьев положительно влияет на резание твердых сталей. Передний рабочий зуб наклонен на 10°, а зубья обработаны эльбором с трех сторон, что значительно увеличивает износостойкость. Загребенная разводка снижает нагрузку на основания зубьев и увеличивает срок службы. | |
| Для режущей кромки используется сталь HSS M51 с повышенным содержанием вольфрама (до 10%), что увеличивает жаропрочность. Этот материал хорошо противостоит термическому и абразивному износу и сохраняет свои свойства даже при длительном воздействии высоких температур. Ресурс полотна увеличивается, что позволяет резать заготовки с большим поперечным сечением. | |
| Биметаллическая пила имеет основание из стали с содержанием хрома не менее 4%, а зубья изготовлены из быстрорежущей стали марки HSS M51 (материал № 1.3207). Положительный угол заточки 16° и патентованная разводка облегчают рабочий ход и уменьшают ширину пропила. Рекомендуется для обработки никелевых сплавов с твердостью до 50 HRc. | |
| Патентованная заточка типа Sinus Set создает на зубьях различные по вместимости стружкосборники, что облегчает усилие рабочего хода и снижает температуру зубьев. Рез получается высокого качества и в большинстве случаев не требует дополнительной обработки. Пила подходит для всех типов лентопилочного оборудования и может резать заготовки с внутренними напряжениями. | |
| Полотно не имеет традиционных зубьев, распил осуществляется с помощью специального карбид-вольфрамового напыления. Эти пилы способны резать самые твердые сплавы и марки стали. Кромка напыления непрерывная и наносится по инновационной технологии, что увеличивает срок службы пилы. Размер зерен подбирается в зависимости от требований к качеству среза и свойств заготовок. | |
| Изготавливается из одного типа стали, прочность зубьев увеличивается благодаря специальной термической обработке. Зубья нагреваются токами высокой частоты до заданной температуры, выдерживаются и охлаждаются по определенному графику. В результате закаливания твердость повышается с 43 HRc до 66 HRc. Пила предназначена для резки низколегированных сталей, твердость которых не превышает 22 HRc. Полотна могут иметь зубья с наклоном 10° (форма K) или без наклона (форма S). | |
| Используется для резки алюминиевых сплавов и устанавливается на высокопроизводительное высокоскоростное оборудование. Положительный передний угол наклона зуба с увеличенной впадиной для выхода стружки обеспечивает оптимальные условия резания металла. |
Широкий выбор пил позволяет подобрать наиболее подходящий инструмент для различных условий работы, что способствует повышению производительности, улучшению качества среза и увеличению срока службы пилы.
При выборе полотна для ленточной пилы по металлу эксперты рекомендуют учитывать несколько ключевых характеристик. Существует несколько видов полотен, включая би-металлические, карбидные и стальные. Би-металлические полотна, состоящие из гибкой стали и высокоуглеродной стали, обеспечивают отличную прочность и долговечность, что делает их идеальными для работы с различными металлами. Карбидные полотна, в свою очередь, подходят для резки твердых сплавов и имеют более длительный срок службы, но и стоят дороже. Стальные полотна являются наиболее доступными, но их срок службы значительно короче. Эксперты советуют выбирать полотно в зависимости от типа обрабатываемого материала и частоты использования. Для профессионалов, работающих с разнообразными металлами, оптимальным выбором будет би-металлическое полотно, тогда как для редких и специфических задач можно рассмотреть карбидные варианты.
https://youtube.com/watch?v=TmctnHcl7rw
Цены на популярные модели полотен для ленточной пилы
Полотна для ленточной пилы

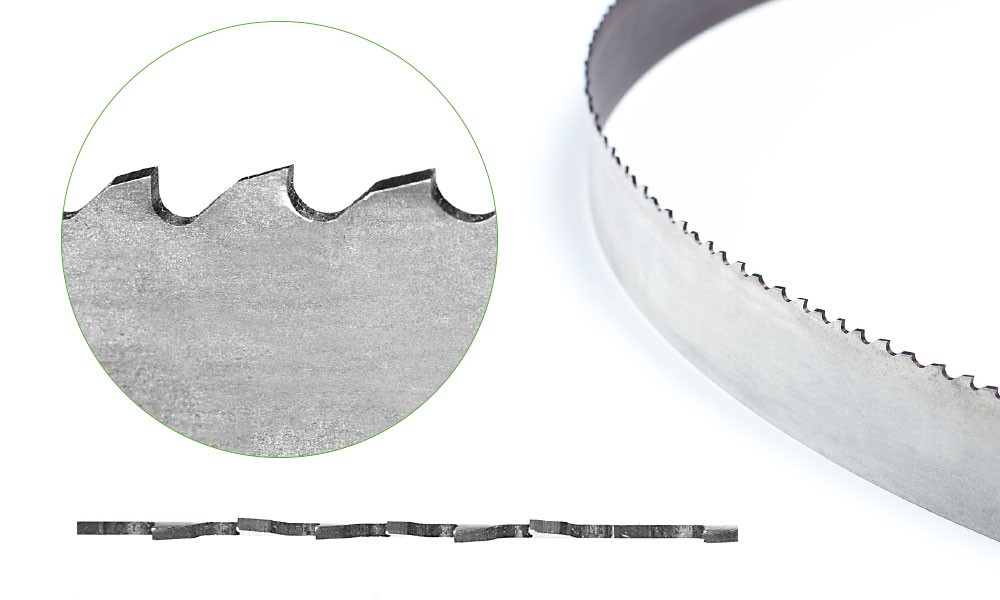

| Характеристика | Виды полотен | Описание и применение |
|---|---|---|
| Материал полотна | Биметаллическое (BIM) | Состоит из двух металлов: основа из пружинной стали (для гибкости) и зубья из быстрорежущей стали (HSS) или кобальтовой быстрорежущей стали (HSS-Co) для твердости. Универсальное, подходит для большинства металлов, включая нержавеющую сталь, чугун, цветные металлы. Отличная износостойкость и долговечность. |
| Углеродистая сталь (Carbon Steel) | Изготовлено из высокоуглеродистой стали. Подходит для резки мягких металлов, таких как алюминий, медь, латунь, а также для дерева и пластика. Менее износостойкое, чем биметаллическое, но более доступное по цене. | |
| Твердосплавное (Carbide Tipped) | Зубья с напайками из твердого сплава (карбида вольфрама). Предназначено для резки очень твердых и абразивных материалов, таких как закаленная сталь, титан, жаропрочные сплавы. Высокая производительность и долговечность, но и самая высокая стоимость. | |
| Шаг зуба (TPI — Teeth Per Inch) | Крупный (2-4 TPI) | Для резки толстых заготовок (более 10 мм) и мягких металлов. Обеспечивает быстрый рез, но менее чистый. |
| Средний (6-10 TPI) | Универсальный шаг для большинства задач, резки заготовок средней толщины (3-10 мм). Хороший баланс между скоростью и качеством реза. | |
| Мелкий (14-24 TPI) | Для резки тонких заготовок (менее 3 мм), профилей, труб и для получения чистого реза. Медленнее, но обеспечивает высокую точность. | |
| Переменный (Variable Pitch) | Зубья с разным шагом, чередующиеся по длине полотна. Уменьшает вибрацию, улучшает отвод стружки, позволяет резать заготовки разной толщины одним полотном. Идеально для профилей и труб. | |
| Ширина полотна | Узкое (6-13 мм) | Для фигурной резки, небольших радиусов, тонких заготовок. |
| Среднее (19-27 мм) | Универсальное, для большинства прямых резов и заготовок средней толщины. | |
| Широкое (34-54 мм) | Для прямых резов толстых заготовок, обеспечивает высокую стабильность и точность. | |
| Толщина полотна | Тонкое (0.6-0.9 мм) | Для небольших станков, тонких заготовок, уменьшает потери материала. |
| Стандартное (0.9-1.3 мм) | Наиболее распространенное, для большинства задач и станков. | |
| Толстое (1.3-1.6 мм) | Для мощных станков, резки очень толстых и твердых заготовок, обеспечивает высокую прочность. | |
| Форма зуба | Стандартная (Regular) | Универсальная, для большинства материалов. |
| Крючкообразная (Hook) | Для мягких металлов, дерева, пластика. Обеспечивает агрессивный рез. | |
| Специальная (Skip) | Для мягких и вязких материалов, уменьшает забивание стружкой. | |
| Производитель | Bandsaw Blade (различные) | Различные бренды предлагают полотна с разными характеристиками и ценовыми категориями. Важно выбирать проверенных производителей для обеспечения качества и долговечности. |
Интересные факты
Вот несколько интересных фактов о полотнах для ленточных пил по металлу:
-
Материалы и покрытия: Полотна для ленточных пил могут быть изготовлены из различных материалов, таких как высокоуглеродистая сталь, быстрорежущая сталь (HSS) и карбидные сплавы. Некоторые полотна имеют специальные покрытия, такие как титановое или нитридное, которые увеличивают их износостойкость и уменьшают трение, что позволяет продлить срок службы инструмента.
-
Ширина и зубья: Полотна для ленточных пил имеют различные ширины и конфигурации зубьев, что позволяет выбрать оптимальный вариант для конкретной задачи. Широкие полотна лучше подходят для резки толстых материалов, в то время как узкие полотна позволяют выполнять более точные и сложные резы. Также существуют разные формы зубьев (например, зубья с переменным шагом), которые помогают снизить вибрацию и улучшить качество реза.
-
Скорость резания и охлаждение: При работе с ленточными пилами по металлу важно учитывать скорость резания и необходимость охлаждения. Слишком высокая скорость может привести к перегреву полотна и его быстрому износу. Использование охлаждающих жидкостей не только снижает температуру, но и улучшает качество реза, предотвращая образование заусенцев и увеличивая срок службы полотна.

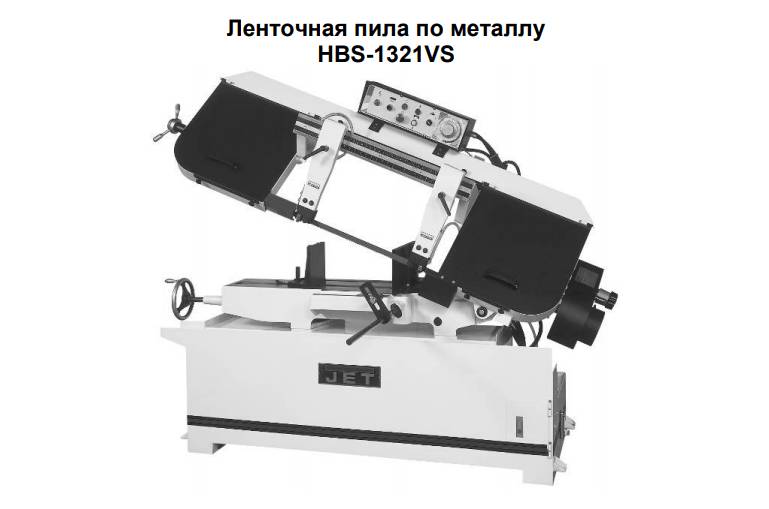

Типы ленточных пил
В зависимости от характеристик производственного процесса, объема резки и технических параметров деталей, промышленность предлагает различные виды ленточных пил, для каждой из которых необходимо подбирать соответствующее полотно.
Как классифицируются современные станки?
- По направлению движения полотна. Оно может быть расположено в горизонтальном или вертикальном положении.
- По мощности электрических приводов. Существуют устройства для домашнего использования с мощностью до 2 кВт, для которых характерен небольшой диаметр пил. Промышленные станки, как правило, имеют мощность двигателя более 3,0 кВт.
- По скорости движения полотна. Большинство современных станков оснащено несколькими скоростями. В зависимости от типа, скорость может варьироваться от 10 м/с до 100 м/с.
- По материалу полотна. Пилы могут быть выполнены из одного типа стали или биметаллическими, с различными материалами зубьев, особыми видами заточки и уклонов. Параметры выбираются с учетом характеристик заготовок, требований к качеству реза и объема выполняемых работ.
- По конструктивным особенностям станков. Они могут быть одноколонными или двухколонными, а также горизонтальными или вертикальными.
Правильно подобранная пила не только улучшает качество и производительность резки, но и способствует повышению безопасности труда.
ГОСТ Р 53924-2010. Полотна ленточных пил.
Типы и основные размеры
Пошаговая инструкция по замене ленточной пилы
Рассмотрим процесс замены ленточной пилы на ручном станке для резки металлических заготовок.
Важно. Перед началом работ нужно убедиться в полном обесточивании оборудования. Надо не только нажать на кнопку управления, но и отключить питание на автомате разъединителя.
Внезапное включение питания обязательно становится причиной тяжелейших травм, многие из них опасны для жизни. Никогда не нарушайте правила техники безопасности, они написаны на основании чьих-то ошибок и травм.
| Шаг, №№ | Описание |
|---|---|

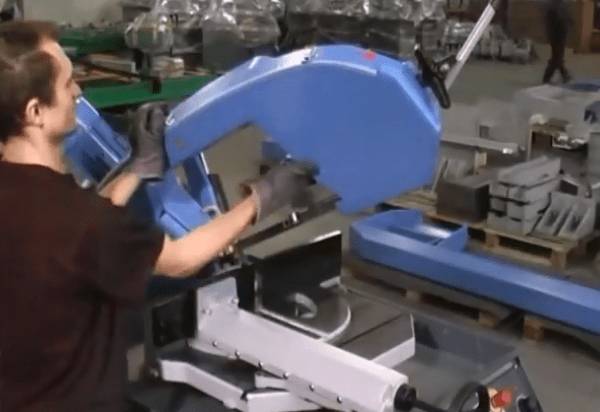

| Откиньте защитный кожух механизма привода ленточной пилы. Он фиксируется на нескольких защелках, в нижней части имеются монтажные петли. | |
| До предела ослабьте натяжение пилы. Для этого необходимо покрутить против часовой стрелки специальный рычаг, расположенный на торце корпуса станка. При вращении винта натяжное колесо смещается в сторону приводного и таким образом ослабляет натяжение ленточной пилы. | |
| Снимите пилу с натяжного шкива, затем достаньте ее с направляющего механизма и лишь затем с приводного шкива. Работайте в плотных перчатках, не повредите руки. Не изгибайте полотно пилы сильно, при выравнивании оно может травмировать рабочего. Пила в направляющем механизме удерживается подшипниками, они выравнивают срез и гасят вибрации. Для эффективной работы обоймы подшипников плотно прижимают полотно, доставать его оттуда следует резким ударом руки. Не пользуйтесь молотками, они могут повредить детали станка. | |
| Достаньте новую пилу, очистите ее от технического масла, сделайте визуальную ревизию. При обнаружении заводских дефектов пользоваться пилой категорически запрещается. Начинайте вставлять полотно в направляющее приспособление, оно должно плотно войти в подшипники. Если все встало на свои места, то вы должны почувствовать момент вхождение полотна в соприкосновение с обоймами – усилие увеличится, верхняя кромка полотна упрется о металлическую поверхность. | |
| Аккуратно наденьте пилу на ведущий шкив, а затем на ведомый. Установите ее точно на предыдущее место. Немного натяните полотно вращением маховика натяжения. Еще раз поправьте положение пилы в роликах и опять подтяните пилу. На этом этапе пила не натягивается до рабочих значений, а только подтягивается для правильной укладки. Натягивать пилу при открытом кожухе категорически запрещается инструкцией по пользованию оборудованием. | |
| Закройте на защелки кожух пилы. Замена режущего инструмента сделана, но работать на станке еще нельзя – пилу необходимо отрегулировать. Алгоритм действий немного изменяется с учетом технических данных станков, но принцип один и тот же. |
Видео – Замена полотна на пиле
https://youtube.com/watch?v=GK92VYAaMew
Регулировка ус тан о вленной пилы
Мы уже упоминали, что перед началом работ надо внимательно изучить инструкцию производителя, в ней прописаны нюансы. В этой статье мы расскажем лишь об универсальных операциях, их следует выполнять на всех без исключения типах оборудования.
Шаг 1. Откройте смотровое окно на кожухе. Перед этим пилу надо опустить в горизонтальное положение, в противном случае вы не сможете смотреть в отверстие окна.
Шаг 2. Поворачивайте маховик натяжения и контролируйте положение шкалы.
После того как указатель сместится в зеленую зону, натяжение следует прекратить. Величина натяжения примерно 300 Н/мм, при недостаточном натяжении срез косой, а при избыточном полотно может разорваться.
Шаг 3. Включите питание и проверьте правильность установки пилы. Станок должен работать тихо без нехарактерных звуков.
Практический совет. При первом резании новым полотном надо все скорости подачи установить в минимальное или среднее значение. Так полотно прикатывается, что увеличивает ресурс его работы.
При появлении вибраций медленно уменьшайте скорость до полной остановки и проверьте все регулировки. Для обкатки требуется примерно 15 мин., потом можно работать на привычных режимах резания.
Если при включении пилы полотно ведет себя неправильно, появились нехарактерные звуки, наблюдается чрезмерная вибрация, то надо после замены отрегулировать роликовые направляющие во время замены полотна они могут сбиться. Делается это в несколько шагов.
- Ослабьте винты крепления заднего ролика и установите его на расстоянии не более 0,1 мм от спинки полотна. Сильно закрутите винты.
- Ослабьте винты фиксации твердосплавных направляющих, отодвиньте их от полотна. Затем медленно поворачивайте шестигранным ключом эксцентриковый вал до тех пор, пока зазор не будет равняться 0,05 мм. Параметр проверяется специальным металлическим щупом. Все в норме – сильно затяните гайки.
- Отрегулируйте боковые направляющие таким образом, чтобы они слегка касались поверхности потолка. Шатаний не должно быть, но и не перетягивайте.
Если и это не помогло, то надо отрегулировать ход полотна.
Важно. Эти работы делаются на работающем станке, будьте крайне внимательными и осторожными.
Станок надо переключить на минимальную скорость движения полотна. Если полотно не перемещается вблизи буртика шкива, то необходимо выполнять юстировку. Для этого ослабляются винты фиксации колеса, а поворотом гаек против или за часовой стрелки шкив немного смещается влево или вправо. Это очень чувствительные и тонкие работы, не откручивайте винты более четверти оборота, постоянно наблюдайте изменение положения плоскости полотна. Как только все встанет на рекомендованные позиции, сильно затяните винты.
Узнайте, какие электролобзики входят в топ 10 лучших в категории цена-качество, в специальной статье на нашем портале.
Цены на популярные модели ленточных пил
Ленточные пилы
Видео – Ленточная пила, обзор
https://youtube.com/watch?v=HyVUn0yPrvs
Советы по выбору полотна в зависимости от материала
При выборе полотна для ленточной пилы по металлу важно учитывать не только тип самого инструмента, но и материал, который вы собираетесь обрабатывать. Разные металлы требуют различных характеристик полотен, чтобы обеспечить максимальную эффективность реза и долговечность инструмента.
Первым делом, обратите внимание на тип металла. Для резки мягких сталей, таких как углеродная сталь, подойдут полотна с крупным зубом и меньшим углом наклона. Это обеспечит быстрый и эффективный рез. Полотна с зубьями, имеющими угол 10-15 градусов, идеально подходят для таких задач.
Если вам необходимо работать с нержавеющей сталью, стоит выбирать полотна с более мелким зубом и большим углом наклона (от 15 до 25 градусов). Это связано с тем, что нержавеющая сталь требует более аккуратного подхода, чтобы избежать перегрева и повреждения полотна. Также рекомендуется использовать полотна с более высокой твердостью, например, из быстрорежущей стали (HSS) или с покрытием из титана.
Для алюминия и других легких металлов лучше всего подходят полотна с крупными зубьями и широкими пропилами. Это позволяет избежать забивания и обеспечивает чистоту реза. Угол наклона зубьев может варьироваться от 10 до 15 градусов, что позволяет эффективно работать с мягкими и легкими материалами.
При работе с сплавами, такими как бронза или латунь, важно учитывать их специфические свойства. Полотна с мелкими зубьями и высокой твердостью помогут избежать деформации и обеспечат качественный рез. Угол наклона зубьев также должен быть в пределах 15-20 градусов, чтобы обеспечить оптимальный баланс между скоростью реза и качеством обработки.
Не забывайте о толщине материала. Для толстых заготовок лучше использовать полотна с более крупными зубьями, которые способны справиться с большими нагрузками. В то же время, для тонких листов стоит выбирать полотна с мелкими зубьями, чтобы избежать их деформации и обеспечить аккуратный рез.
Также стоит обратить внимание на материал самого полотна. Полотна из быстрорежущей стали (HSS) обеспечивают хорошую прочность и долговечность, но могут быть менее эффективными при работе с высокопрочными материалами. Полотна с карбидными зубьями, хотя и стоят дороже, могут значительно увеличить срок службы инструмента при работе с тяжелыми металлами.
В заключение, выбор полотна для ленточной пилы по металлу зависит от множества факторов, включая тип обрабатываемого материала, его толщину и свойства. Правильный выбор полотна не только повысит качество реза, но и продлит срок службы вашего инструмента.
Вопрос-ответ
Какое ленточное полотно по металлу лучше выбрать?
Для мягких металлов, таких как алюминий или медь, подойдут полотна из углеродистой или пружинной стали. Для более твердых материалов, таких как нержавеющая сталь или титан, лучше выбрать биметаллические или твердосплавные варианты.
Чем следует руководствоваться при выборе полотна для резки металла?
Критерии выбора полотна по металлу. Форма режущей части может меняться при различных показателях наклона кромочной детали. Шаг зубьев определяет твердость и толщину материала, с которым Вы работаете. Толщина полотна тоже один из наиболее важных показателей; здесь чем больше, тем лучше.
Советы
СОВЕТ №1
Перед покупкой полотна для ленточной пилы по металлу, обязательно определите тип обрабатываемого материала. Разные металлы требуют различных характеристик полотна, таких как зубья, ширина и толщина. Например, для резки нержавеющей стали лучше выбирать полотно с мелкими зубьями, чтобы избежать перегрева и повреждения материала.
СОВЕТ №2
Обратите внимание на материал изготовления полотна. Полотна из быстрорежущей стали (HSS) подходят для большинства задач, но если вы планируете работать с твердыми металлами, рассмотрите варианты с покрытием из карбида или би-металлические полотна, которые обеспечивают большую прочность и долговечность.
СОВЕТ №3
Не забывайте о параметрах зубьев: их форма, шаг и угол наклона влияют на качество реза. Для тонких и мягких металлов подойдут полотна с мелким шагом и острыми зубьями, в то время как для толстых и твердых материалов лучше использовать полотна с крупным шагом и более прочными зубьями.
СОВЕТ №4
При выборе полотна учитывайте также его длину и ширину, которые должны соответствовать вашей ленточной пиле. Неправильный размер может привести к снижению эффективности работы и быстрому износу инструмента. Лучше всего проконсультироваться с производителем или продавцом перед покупкой.
