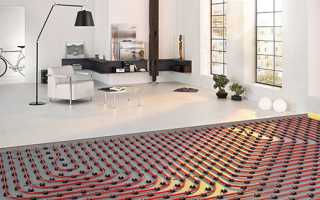

Водяной теплый пол становится популярным решением для обогрева домов и квартир, обеспечивая комфорт в любое время года. Эта статья объяснит принцип работы и схему системы водяного теплого пола, а также предложит советы по самостоятельному обустройству отопления. Вы узнаете, как спроектировать и установить водяной теплый пол, чтобы создать эффективную и экономичную систему обогрева и избежать распространенных ошибок при монтаже.
Принцип работы водяного пола
Принцип функционирования системы теплого водяного пола заключается в передаче тепла от теплоносителей в помещение, где она установлена. Для достижения максимальной эффективности этой системы крайне важно обеспечить качественную изоляцию, иначе все тепло может уйти к соседям или в подвал.
Водяное отопление обеспечивает высокий уровень комфорта, не причиняя вреда здоровью, так как в отличие от электрических полов, оно не создает излучения. Эта система может служить основным источником тепла как в частных домах, так и в квартирах многоэтажных зданий.
При использовании данной системы в помещении значительно уменьшается количество пыли в воздухе, а уровень влажности остается в комфортных пределах. В отличие от традиционных систем отопления, здесь тепло распределяется равномерно и комфортно.
Температура на полу составляет 20-24 градуса в зависимости от выбранного режима, а ближе к потолку она достигает 17-20 градусов. Еще одним неоспоримым преимуществом является экономия ресурсов. Температура теплоносителя прогревается всего на 25-50 градусов, а теплоотдача с одного квадратного метра составляет 50-150 Вт.
Такой способ обогрева можно применять под любое напольное покрытие. Благодаря установке датчиков система теплого пола может саморегулироваться: при повышении температуры воздуха, например, от солнечного света, температура теплоносителя снижается.
Если вы проветриваете помещение и в комнате становится холоднее, теплоотдача системы увеличивается. Теплый пол делится на два типа: отопительный, который используется в качестве основного источника тепла, и комфортный, который служит дополнительным элементом.
Конструкция системы включает следующие компоненты:
- Смесительные узлы. В состав узла входят циркуляционный насос, регулирующий клапан, обратный клапан и датчик температуры. Насос обеспечивает циркуляцию теплоносителя по отопительному контуру, а клапан подает горячий теплоноситель в систему.
- Распределительный коллектор, который отвечает за эффективное распределение теплоносителя по всем элементам отопительного контура. Для регулировки используются термостатический клапан и регулятор расхода.
Работа регулятора позволяет выравнивать давление в системе, благодаря чему температура на всех участках становится одинаковой. Термостатический регулятор необходим для настройки температуры в каждом контуре.
* Термостаты. В каждой комнате должен быть установлен один термостат. Современные модели имеют функцию программирования, что позволяет задать необходимые параметры на каждое время суток, а также включать и отключать систему в заданное время.
* Трубы, по которым циркулирует теплоноситель.
* Материалы для гидроизоляции.
Однако, несмотря на все преимущества, у этой системы есть и свои недостатки:
- Сложность монтажа, требующая выполнения множества подготовительных работ. Без помощи специалистов не обойтись.
- Долгий срок ожидания, прежде чем система станет доступна для использования. Это может занять не менее 26 дней, пока стяжка полностью не высохнет.
- Если система используется как основной источник тепла, сложно произвести расчеты мощности.
- Высокая стоимость монтажа.
- Риск затопления соседей в случае выхода системы из строя.
Качественный водяной подогрев можно получить только при соблюдении всех норм, включая правильную укладку труб с соблюдением шага, а также качественное подключение и изоляцию.
Система водяного теплого пола представляет собой эффективный способ обогрева помещений, который становится все более популярным среди владельцев жилья. Эксперты отмечают, что принцип работы этой системы основан на циркуляции горячей воды по трубам, уложенным под полом. Тепло, исходящее от воды, равномерно распределяется по поверхности, создавая комфортный микроклимат.
Схема системы включает в себя котел, насос, трубы и коллектор. Котел нагревает воду, которая затем подается в трубы, расположенные в стяжке или под финишным покрытием. Насос обеспечивает необходимое давление для циркуляции, а коллектор распределяет поток воды по отдельным контурам.
По мнению специалистов, такой подход не только повышает комфорт, но и способствует экономии энергии, так как позволяет поддерживать оптимальную температуру при меньших затратах. Важно также учитывать правильный расчет и установку системы, чтобы избежать проблем с перегревом или недостаточным обогревом.
Схема водяного пола

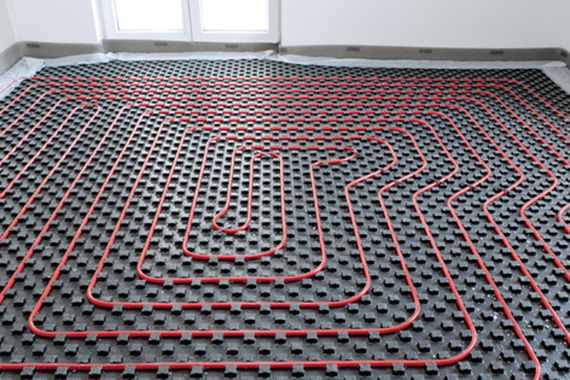

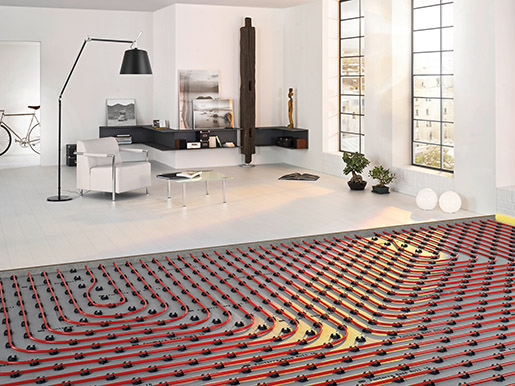

Существует три основных схемы установки системы водяного пола: змейка, улитка и смешанная. Давайте разберемся, в каких случаях лучше применять каждую из них.
| Компонент системы | Назначение | Принцип работы |
|---|---|---|
| Котел (источник тепла) | Нагрев теплоносителя (воды) | Сжигание топлива (газ, электричество, твердое топливо) или использование теплового насоса для повышения температуры воды. |
| Коллекторный узел (гребенка) | Распределение теплоносителя по контурам и сбор остывшей воды | Состоит из подающего и обратного коллекторов. Подающий коллектор распределяет горячую воду по петлям теплого пола, обратный собирает остывшую воду и направляет ее обратно в котел. |
| Трубы теплого пола | Передача тепла от теплоносителя к напольному покрытию | Горячая вода циркулирует по трубам, уложенным в стяжку пола. Тепло от воды передается трубам, затем стяжке и, наконец, напольному покрытию, равномерно нагревая помещение. |
| Насосно-смесительный узел | Поддержание заданной температуры теплоносителя в контурах теплого пола | Смешивает горячую воду из котла с остывшей водой из обратного коллектора, чтобы обеспечить оптимальную температуру теплоносителя для теплого пола (обычно 30-50°C). Насос обеспечивает циркуляцию. |
| Термостаты (комнатные) | Регулирование температуры воздуха в помещении | Измеряют температуру воздуха и подают сигнал на сервоприводы коллектора, открывая или закрывая подачу теплоносителя в соответствующий контур, поддерживая заданную температуру. |
| Сервоприводы | Управление потоком теплоносителя в контурах | Устанавливаются на коллекторе и по сигналу от термостатов открывают или закрывают клапаны, регулируя подачу горячей воды в конкретный контур теплого пола. |
| Теплоизоляция | Предотвращение потерь тепла вниз | Укладывается под трубы теплого пола, отражая тепло вверх, в помещение, и предотвращая его уход в перекрытие или грунт. |
| Демпферная лента | Компенсация теплового расширения стяжки | Укладывается по периметру помещения между стяжкой и стенами, позволяя стяжке расширяться при нагреве без образования трещин. |
Интересные факты
Вот несколько интересных фактов о принципе работы и схеме системы водяного теплого пола:
-
Равномерное распределение тепла: Водяные теплые полы работают по принципу радиационного отопления, что позволяет равномерно распределять тепло по всей площади помещения. Это создает комфортные условия, так как температура воздуха у пола выше, чем у потолка, что предотвращает образование холодных зон.
-
Экономия энергии: Системы водяного теплого пола могут быть более энергоэффективными по сравнению с традиционными радиаторными системами отопления. Они работают при более низких температурах (обычно 30-50°C), что позволяет использовать более эффективные источники тепла, такие как тепловые насосы или солнечные коллекторы.
-
Гибкость в проектировании: Схема системы водяного теплого пола может быть адаптирована под различные типы помещений и их назначения. Например, можно использовать разные схемы укладки труб (спиральная, зигзагообразная и т.д.) в зависимости от размеров и формы комнаты, что позволяет оптимально использовать пространство и обеспечить необходимый уровень комфорта.
Для квартиры
Для квартиры это может оказаться не самым оптимальным способом организации отопления, так как потребуется собрать множество разрешительных документов. Тем не менее, если вы все же решили на это пойти, существуют два основных метода: подключение к центральной системе отопления и использование котла (при наличии такового).
При подключении к системе отопления для достижения качественного прогрева пола вам понадобится установить циркуляционный насос, мощность которого следует рассчитывать исходя из площади, которую необходимо отапливать. Если ваша квартира находится на первом этаже, обязательно выполните изоляцию с помощью экструдированного пенополистирола, толщина утеплителя должна составлять не менее 5 см, предпочтительно выбирать материал с фольгированной стороной.

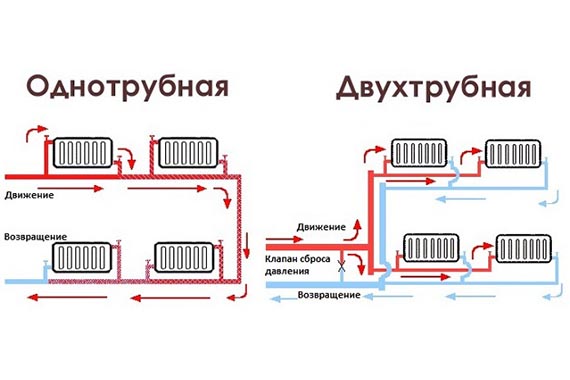

Для подключения потребуется врезаться в радиатор, который бывает нескольких типов:
- Однотрубные. Это один из самых простых и экономичных способов подключения. В данной системе предусмотрена одна магистраль, по которой циркулирует горячая вода. Для обеспечения циркуляции необходим насос, трубы рекомендуется укладывать в виде спирали, что обеспечит более равномерный прогрев.
- Двухтрубные. Это наиболее эффективный способ подключения, так как один стояк предназначен для подачи, а другой — для обратки. Врезку можно осуществлять как с помощью смесительного модуля, так и с использованием шаровых кранов. Однако, если общая длина контура превышает 50 метров, потребуется установить смесительный коллектор и насос.
- Гравитационные. Этот метод предполагает естественную циркуляцию жидкости. Врезку следует выполнять с учетом угла наклона магистрали.
Для холодной квартиры рекомендуется укладывать трубы с шагом 15-20 см, а их диаметр должен составлять не менее 33 мм.
Если же вы планируете использовать котел, например, электрический, такой способ подключения может оказаться затратным с точки зрения экономии. Отопление от газового котла потребует получения большого количества разрешений. Для его установки необходимо будет обустроить коллекторный узел и приобрести циркуляционный насос.
Для частного дома
Схема установки водяного теплого пола в частном доме определяется множеством факторов, включая теплопотери здания, используемые строительные материалы, его расположение и среднюю годовую температуру.
При разработке схемы монтажа важно учитывать следующие аспекты:
- Общая тепловая нагрузка здания зависит от таких параметров, как климатические условия, толщина стен, а также качество дверей и окон. Например, кирпичный дом будет иметь значительно меньшую тепловую нагрузку по сравнению с каркасным.
- Система теплого пола состоит из параллельно подключенных контуров. Длина каждого контура определяется площадью помещения и методом укладки труб.
- Площадь комнаты не совпадает с площадью отопительного контура, так как необходимо учитывать технологические отступы от стен и пространство, занимаемое мебелью.
- Если площадь комнаты превышает 30 квадратных метров, ее следует разделить на сектора. Каждый сектор будет обогреваться отдельным контуром, который подключается к распределительному щитку.
- Система считается энергозависимой, если требуется большая длина контуров или сложные формы, в таких случаях может понадобиться установка дополнительных насосов.
- Схема укладки труб зависит от конфигурации помещения. Для дополнительного отопления применяются стандартные одинарные схемы с шагом 20-30 см, а для основного отопления используются двойные петли с уменьшенным шагом до 10-20 см.
- Шаг и длина контуров напрямую зависят от диаметра труб. Чем больше диаметр, тем длиннее может быть контур.
- Высота утеплительного слоя во многом определяется размерами дверных и оконных проемов. В дверных проемах трубы дополнительно помещаются в металлическую гофру для защиты.

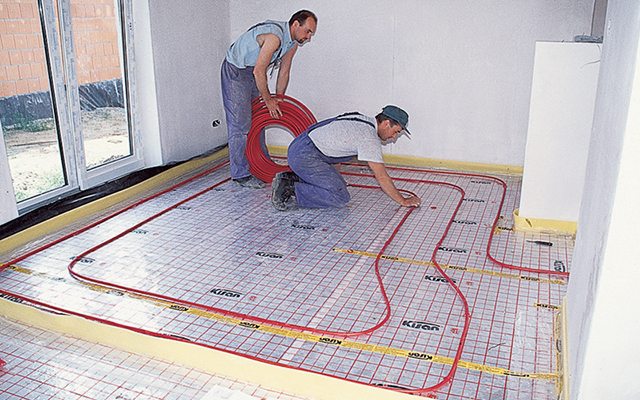

Монтаж водяного пола своими руками
Давайте разберемся, как правильно осуществить монтаж теплого пола самостоятельно. Технология может варьироваться в зависимости от типа основания, поэтому рассмотрим несколько конкретных примеров:
На деревянный пол или любую другую поверхность без стяжки. В этом случае, если пол имеет значительные перепады, настилаются листы ОСБ. Затем поверхность обрабатывается грунтовкой, после высыхания которой укладываются универсальные фольгированные элементы. В зависимости от способа прокладки труб, их можно разместить как вертикально, так и горизонтально.
Для надежной фиксации приклейте элементы, нанеся клей по периметру. Далее приступайте к укладке труб, установите шкаф с насосно-нагревательным узлом на отведенное место. Отрежьте концы труб до нужной длины и установите комплект компрессионных фитингов, присоединив их к ниппелю на узле.
Один конец трубопровода подключите к напорному коллектору, а другой — к возвратному. После подключения контура установите колбу, заполните систему теплоносителем и не забудьте открыть воздухоотвод. Когда из воздухоотвода начнет вытекать теплоноситель, остановите заполнение системы и проведите пробный запуск. Если все прошло успешно, можно укладывать финишное покрытие.
Структура теплого пола на грунте состоит из следующих слоев:
- Сначала очистите грунт от травы, растительности и мусора. Затем выровняйте поверхность.
- Уложите слой песка, его качество и зернистость не критичны, главное — хорошо утрамбовать.
- Далее укладывается гравий или щебень, который выравнивает поверхность и предотвращает поступление грунтовых вод. Толщина слоя должна составлять 8-10 см.
- Сверху постелите слой песка, который полностью покроет щебень, и тщательно утрамбуйте.
- Уложите слой гидроизоляции, который защитит от влаги, стелите его внахлест, а края проклейте скотчем.
- По периметру комнаты установите демпферную ленту.
- Затем укладывается слой изоляционного материала, например, экструдированный пенополистирол.
- Далее постелите слой полиэтилена.
- После этого накройте все металлической армирующей сеткой, по которой выполните разводку труб.
- Сделайте стяжку цементно-песчаным раствором толщиной до 10 см.
- В завершение на бетонное основание можно укладывать практически любое покрытие.
Предлагаем вам видео о монтаже водяного теплого пола своими руками:
Преимущества и недостатки водяного теплого пола
Система водяного теплого пола имеет свои преимущества и недостатки, которые необходимо учитывать при выборе данного способа отопления. Рассмотрим их более подробно.
Преимущества водяного теплого пола
- Комфорт и равномерное распределение тепла: Водяной теплый пол обеспечивает равномерное прогревание помещения, что создает комфортные условия для проживания. Тепло поднимается снизу вверх, что позволяет избежать холодных зон и сквозняков.
- Экономия энергии: При правильном проектировании и установке системы водяного теплого пола можно значительно снизить затраты на отопление. Температура воды в системе может быть ниже, чем в радиаторном отоплении, что позволяет использовать менее мощные котлы и экономить на энергоресурсах.
- Эстетика: Водяной теплый пол скрыт под покрытием, что освобождает пространство от громоздких радиаторов и позволяет реализовать любые дизайнерские решения.
- Здоровье: Отопление с помощью теплого пола способствует улучшению микроклимата в помещении, так как не поднимает пыль и не создает потоков воздуха, что особенно важно для людей с аллергиями и респираторными заболеваниями.
- Долговечность: При правильной установке и обслуживании система водяного теплого пола может служить десятилетиями, что делает её выгодным вложением.
Недостатки водяного теплого пола
- Высокая стоимость установки: Первоначальные затраты на установку системы водяного теплого пола могут быть значительно выше, чем на традиционное отопление. Это связано с необходимостью проведения сложных монтажных работ и закупки специализированного оборудования.
- Долгое время прогрева: Водяной теплый пол требует времени для достижения необходимой температуры, что может быть неудобно в случае резкого похолодания или необходимости быстрого прогрева помещения.
- Сложность ремонта: В случае повреждения трубопроводов или других элементов системы, ремонт может быть сложным и затратным, так как потребуется вскрытие пола.
- Ограничения по покрытию: Не все виды напольных покрытий подходят для установки на водяной теплый пол. Например, некоторые виды ковровых покрытий могут препятствовать нормальному теплообмену.
- Необходимость в качественной теплоизоляции: Для эффективной работы системы требуется хорошая теплоизоляция, что может увеличить общие затраты на установку.
Таким образом, выбор водяного теплого пола как системы отопления требует тщательного анализа всех преимуществ и недостатков, а также учета специфики конкретного помещения и потребностей его жителей.
Вопрос-ответ
Как работает система водяного теплого пола?
Водяной пол — трубопровод, по которому циркулирует подогретая жидкость. Система функционирует по принципу привычных радиаторов отопления. Теплоноситель (нагретая в котле вода) течет по трубам, “замурованным” в стяжку. Жидкость отдает тепло, затем циркулирует в обратном направлении, то есть в котел.
Можно ли оставлять подогрев пола на ночь?
Электрический теплый пол можно оставлять включенным на протяжении длительного времени, но следует учитывать несколько факторов: энергопотребление. Электрический теплый пол потребляет электроэнергию, и постоянное включение может привести к увеличенным затратам на электричество.
Советы
СОВЕТ №1
Перед установкой системы водяного теплого пола обязательно проведите теплотехнический расчет. Это поможет определить необходимую мощность системы и избежать перегрева или недогрева помещений.
СОВЕТ №2
Выбирайте качественные материалы для труб и теплоносителей. Это обеспечит долговечность системы и снизит риск протечек и других проблем в будущем.
СОВЕТ №3
Обратите внимание на укладку теплоизоляции под трубопроводом. Это поможет минимизировать теплопотери и повысить эффективность работы системы водяного теплого пола.
СОВЕТ №4
Регулярно проводите техническое обслуживание системы, включая проверку давления и состояния труб. Это позволит выявить возможные проблемы на ранней стадии и продлить срок службы системы.
