Механическая коробка ВАЗ 2107

• КПП
• ВАЗ
• 2107

5-ступенчатая механическая коробка 21074 или по-иному ВАЗ 2107 пятиступка появилась в 1982 году вместе с семеркой Жигулей. Эта трансмиссия считается самой продвинутой среди классических кпп АвтоВАЗ и выпускается до сих пор.
В классическое семейство также входят мкпп: 2101, 2105 и 2106.

• Применение
• Описание
• Проблемы
• Цены

Сама по себе схема переключения передач 5-ти ступенчатой коробки практически такая же, как и 4-х ступенчатой, лишь с тем отличием, что к ней добавлена еще одна 5-ая скорость, которая включается перемещением рычага влево до конца и вперед. Схематическое изображение главных узлов конструкции выглядит так:

Трансмиссия ВАЗ 2107 заключается в корпус №3, который закрыт крышками. Вверху расположен рычаг переключения №5.

Основные детали

Главные системы и части КПП находятся в корпусе №3.

Трансмиссионная система складывается из трех валов:

• первичного с четырьмя шестеренками;
• вторичного №10 с шестеренками;
• промежуточного.

Поскольку схемы этих механизмов отличаются сложностью, остановимся на них подробней.

Первичный вал

Первичный вал — это одно целое с шестернями, вращающимися на подшипнике №3, который находится в картере КПП.

Вторичный вал

Вторичный вал — это в некотором роде продолжение первичного вала. На нем находятся шестеренки 1-ой №23, 2-ой №24 и 3-ей №25 скоростей, которые перемещаются в заданных положениях, которые входят в сцепление с надлежащими шестеренками промежуточного №1. Шестеренки отличаются по диаметру, вследствие чего изменяется величина вращающего момента.

Вторичный вал вращается на подшипниках №9, №11 и №12. 1-ый – роликовый ставится в первичный, другие — в картер и заднюю крышку.

Промежуточный вал

Промежуточный вал необходим, чтобы передавать вращающий момент необходимой величины к вторичному от первичного. Вращение происходит на шарикоподшипниках №2, №22 и №19. Шестеренки и вал представляют собой одно целое. В данном блоке находятся шестерни 5-ой №18 и задней №20 передач. Задняя ставится на вал №21, соединяется со вторичными шлицами.

Заливается трансмиссионная смазка в коробку ВАЗ 2107, посредством отверстия №11, которое находится в левой части корпуса и закрывается специальной заглушкой. Нижняя часть корпуса закрывается крышкой из стали, закрепленной гайками. Места, где соединяется крышка и корпус, герметизируется с помощью прокладок, которые предотвращают возможную течь смазки. Подшипники всех осей закрываются специальными сальниками, не дающими смазке возможности вытечь.

Объем масла, который необходим для заправки КПП ВАЗ 2107, — приблизительно 1,6 л. Отдельные водители льют смазывающую жидкость через то место, где ручка вставляется в коробку. Этот способ существенно легче обычного, потому что ручка располагается в легкодоступном месте, чего никак нельзя сказать о горловине для заливки масла.

Переключение скоростей происходит посредством вилок, приводимых в движение рычагом. Ключевые части системы переключения передач продемонстрированы на схеме.

Она установлена в картере сцепления. Внутри имеется сальник первичного вала. На торцевой стенке – отверстие для слива трансмиссионного масла, что может вытекать из картера в случае износа сальника. Кроме этого, в картере коробки имеются:

• Первичный и вторичный вал.
• Шестерни, синхронизаторы.
• Промежуточный вал с элементами привода переключения.

В левой стенке КПП ВАЗ-2107 нового образца имеется заливное отверстие. Оно закрыто металлической пробкой с конической резьбой. Внизу картер коробки закрыт крышкой из штампованной стали. Картер закреплен десятью гайками. В его полости есть сапун. В задней стенке картера предусмотрен проход для масла. оно поступает в полость крышки.

РЕМОНТ

На ВАЗ 2107 5-ступенчатая коробка, которая, несмотря на сравнительную простоту своего устройства, может прийти в негодность по классическим для МКПП причинам:

НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ! Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.

• износ по естественным причинам: большой пробег, ненормированная эксплуатация и выработка ресурса составными частями, несоответствие погодных условий желаемым, и как следствие — уменьшение ресурса, и т.д.;
• несоответствие рабочей жидкости стандартам, пригодным для нормальной работы трансмиссии;
• неоригинальные запасные части, имеющиеся в составе коробки;
• повреждение корпуса КПП механическим воздействием;

Как снять шестерню пятой передачи кпп. Не выходит 5 скорость ваз

Как выключить скорость на ваз 2101

Учтите, что процесс демонтажа узла переключения скоростей — весьма трудоемкий, поэтому, для его реализации, привлекайте к работеСнятие КПП ВАЗ начните с открытия крышки капота ВАЗ-2107. Далее отключайте клемму «минуса» от АКБ и демонтируйте панель радиоприемника. Вождение автомобиля является очень важным и ответственным занятием, который от Вас потребует знаний ПДД, технического оснащения, а также при непредвиденных ситуациях и некоторых навыков по его обслуживанию. Разгоните автомобиль ваз 2106 до 50 км/ч, выровняйте скорость, а затем выключите передачу и двигайтесь по инерции до полной остановки.Фаркоп ВАЗ — 2101. Прайс-лист на запчасти Chery, Geely. 0. главное момент поймать чем выше скорость — тем выше обороты должны быть. вот и все практикуйся) свернуть ветку.раскручиваешь двигатель на первой где-то до 3-3.5, сбрасываешь га и тут же выключаешь передачу. так онаВАЗ-2101 ВАЗ-2103 ВАЗ-2104 ТЮНИНГ. Какой ВАЗ вам больше нравится? 2101.Примерный диапазон скоростей на каждой передаче для 4-ступенчатой КПП выглядит, как указано в таблице. Передача. I. Переключение скоростей ваз классика. Сергей Синявин. ЗагрузкаОтпиливать Рычаг КПП на Ваз 2107-2101 или нет! от Auto overhaul — Продолжительность: 3:03 Auto overhaul 96 019 просмотров.

Диски R13 Колёса 175/70 Коробка 2101 Мост 2101.»Короткая» передача — это, как я понимаю, такая, когда на малой скорости двигатель уже выходит на обороты максимального крутящего момента. Хочу описать на примере своего первого автомобиля ВАЗ 21093, двигатель 1,5 карбюратор, 2000 г.в.1. Подъезжаем к повороту налево на III со скоростью 60 км, переключаем с перегазовкой II и на скорости 70 км выходим из поворота, где включаем III. Pro Remont. Сергей а шестерня через год или два не приработается так что потом передачи не выключишь?Замена масла в рулевом редукторе на Ваз 2107-2101 от Auto overhaul. Community Forum «Клуб Любителей Классики (и не только)» on DRIVE2. ваз 2106 при каких оборотах переключать передачи.Тапку в пол и быстро шуршим мозгами и ручкой перебирая передачи. Больше скорость -Меньше Ям ! При необходимости снизить скорость на механике и сделать остановку на спусках, в гололед или дождь, необходимо выполнить следующую цепочку действийМеня, когда я только начинал ездить, даже пару раз разворачивало от торможения с выключенной коробкой. Скажем, на ВАЗ—2101, «210))» и «2103» число третьей передачи не 1,29, а 1,49, соответственно больше будет и разница в расходе топлива на третьейПосле достижения 60 км/ч (предел для городской езды) до конца участка равномерно ехали с этой скоростью на четвертой передаче. Но хрен там — она не снимается! Я выжимаю сцепление и в таком виде завожу машину.

Еще почитать: Где брать выписку из егрн на квартиру

Механизм переключения переда

Механизмы переключения скоростей

Номера 1, 2 и 16 – это вилки скоростей: 3-я, 4-я, 1-я и 2-я, задняя и 5-я. Штоки вилок №5,№ 7 и №9, управляются рычагом №8, который расположен в салоне машины.

Переключения скоростей работает по следующей схеме: если рычаг №8 меняет положение, происходит сцепление шарнира с выемкой, которая находится на одной из осей, иной конец которого находится в жестком сцеплении с вилкой №3. Она, в свой черед, заходит в углубление на шестеренке переднего хода под номерами 16, 23, 24, 25 либо №20 заднего. Рычаг 8 перемещает вилку, что ведет к сцеплению с необходимой шестерней вторичного вала с надлежащей шестеренкой промежуточного. Происходит замыкание цепи передачи вращающего момента и вторичная ось вращается со скоростью, которая отвечает передаточному числу зацепленных шестеренок. Если включать передачу назад, то в отличие от других, рычаг во время движения будет утапливаться вниз.

Промежуточный вал

Он представляет собой блок с четырьмя шестернями. Промежуточный вал вращается в подшипниках, которые находятся на задней и передней стенке картера КПП. Приводная шестерня находится в постоянном контакте с первичным валом.

Также к его концу крепится блок шестерен заднего хода и пятой передачи. Вторым концом промежуточный вал опирается на подшипник.

Коробка переключения передач ВАЗ 2107

Не смотря на то, что среди всей линейки автомобилей ВАЗ седьмая модель конструктивно одна из самых доступных и простых в обслуживании, не каждый сможет провести диагностические и ремонтные работы самостоятельно. Это обусловлено тем, что автомобиль имеет как простые, так и сложносоставные узлы и агрегаты. Так вот, МКПП 2107 относится ко второму типу.

Коробка 5-и ступка ВАЗ 2107: конструктивные особенности, схема переключения

Схема КПП ВАЗ 2107 (пятиступка), практически такая же, как и в четырех ступенчатой коробке, разница лишь в наличии еще одной пятой скорости, включаемой путем перемещения рычага влево до конца и вперед. КПП ВАЗ 2107 5 ступка позволяет изменять частоту крутящего момента в пяти разных позициях:

• движение вперед с разной скоростью в соответствии с передачами от 1 до 5;
• движение назад при включении шестой (задней) передачи.

Переключение передач в пятиступенчатой коробке осуществляется так же, как и в классической четырехступенчатой. Выжимая сцепление, нужно передвигать рычаг переключения скоростей на нужную позицию, соответствующую скоростному режиму автомобиля.

Внутри коробки находятся такие основные элементы:

• Первичный вал ВАЗ 2107 — вал с четырьмя зубчатыми шестернями (один из основных элементов коробки). Первичный вал, являясь одним целым с шестернями, вращается вместе с ними на подшипнике, который фиксируется в нижней части КПП и уплотнен сальником;
• Вторичный вал с десятью шестернями, являясь продолжением первичного вала, имеет шестерни первой, второй и третьей передачи. Все шестерни на вторичном валу имеют различные габариты для обеспечения преобразования величины крутящего момента. Вращается вторичный вал на подшипниках, так же как и первичный;
• Промежуточный вал является своеобразной «прослойкой» между вторичным и первичным валами и имеет шестерни, являющиеся с ним одним целым. Именно через них от одного вала к другому передается крутящий момент;

Коробка передач 2107 имеет передаточные числа и технические характеристики, похожие на КПП ВАЗ 2105. Параметры пятиступенчатой коробки ВАЗ 2107:

• главная пара — 4.1/3.9 (4.3);
• 1-я передача — 3.667 (3.667);
• 2-я передача -2.100 (2.100);
• 3-я передача — 1.361 (1.361);
• 4-я передача — 1.00 (1.00);
• 5-я передача – 0.820 (0.801);
• Задняя передача — 3.530 (3.530).

К основным техническим характеристикам коробки можно отнести работу в связке с однодисковым сцеплением, которое имеет только одну (центральную) нажимную пружину и работу синхронизаторов на каждую передачу переднего хода.

Как правильно переключать передачи скорости

Для того чтобы правильно научиться переключать передачи скорости, необходимо помнить, что нажатие на педаль газа должно быть плавным, при резком нажатии педали газа автомобиль может дернуться вперед с пробуксовыванием шин. Это вызывает их повышенный износ, резко увеличивает нагрузку на двигатель, что нежелательно, и, главное, такое поведение автомобиля может стать неожиданным для вас – начинающего водителя, вы можете потерять контроль над дорожной ситуацией.

Еще почитать: Как пройти медкомиссию для замены водительского удостоверения

Движение на второй передаче необходимо повторить несколько раз, отрабатывая навыки начала движения, переключения скорости и остановки автомобиля. Когда ваши действия будут доведены до автоматизма и придет чувство уверенности, пришло время осваивать третью передачу.

Особенности ремонта пятиступенчатой коробки передач ВАЗ-2107

1. Чтобы облегчить снятие и последующую установку эластичной муфты, плотно обматываем ее скотчем.

2. Отвернув двумя ключами «на 19» три гайки и удалив три болта, снимаем муфту.

Снимаем фланец эластичной муфты, опору коробки передач, привод спидометра.

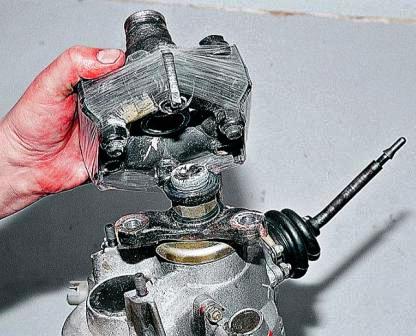

3. Ключом «на 10» отворачиваем три гайки крепления шаровой опоры рычага переключения передач и…

4…снимаем рычаг со шпилек задней крышки коробки передач.

5. Ключом «на 27» отворачиваем выключатель фонарей света заднего хода и снимаем его.

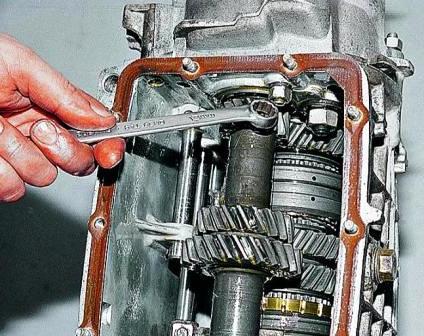

Снимаем нижнюю крышку коробки передач и..

ключом «на 13» отворачиваем гайку крепления задней крышки к картеру коробки передач

Отворачиваем оставшиеся гайки крепления задней крышки к картеру коробки передач

8. Отверткой утапливаем шток включения I и II передач.

9. Снимаем заднюю крышку коробки передач.

10. Снимаем задний подшипник вторичного вала и его внутреннее кольцо.

12. Снимаем ведущую шестерню привода спидометра с фиксатором – металлическим шариком

Снимаем маслоотражательную шайбу

14. Ключом «на 10» отворачиваем болт крепления вилки включения III и IV передач

15. Отверткой включаем III передачу.

16. Ключом «на 17» отворачиваем болт крепления блока шестерен.

17. Снимаем болт крепления блока шестерен.

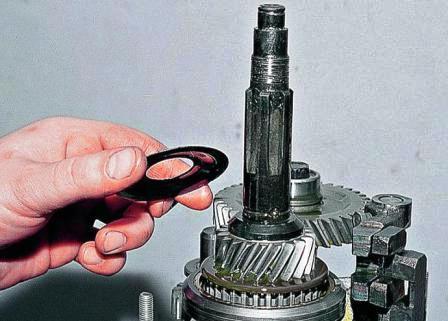

18. Вынимаем блок шестерен V передачи и заднего хода.

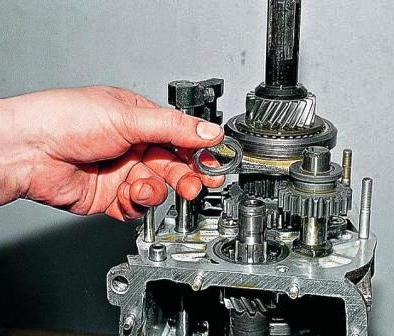

19. Снимаем дистанционную шайбу.

20. Ключом «на 13» отворачивам два болта крепления крышки фиксаторов и, сняв ее,…

21…извлекаем три пружины и три шарика фиксаторов.

22. Снимаем втулку шестерни V передачи.

23. Снимаем шестерню V передачи в сборе с синхронизатором.

24. Приподняв шток, снимаем муфту синхронизатора V передачи и промежуточную шестерню заднего хода

Снимаем шток включения V передачи и заднего хода с вилкой

Снимаем ступицу муфты синхронизатора V передачи.

Дальнейшую разборку коробки передач проводим в порядке, описанном выше.

Сборка V ступени, передачи заднего хода и механизма выбора передач проводится в последовательности, обратной разборке, с учетом следующего.

Ось промежуточной шестерни заднего хода крепим до установки валов в картер коробки передач моментом 78 Нм (8 кгсм).

Перед установкой штока вилки включения пятой передачи и заднего хода в картер устанавливаем на него дистанционную втулку.

Внутреннее кольцо подшипника напрессовываем на блок шестерен V передачи и заднего хода, а наружное – в гнездо задней крышки.

Задний подшипник вторичного вала напрессовываем на вал для облегчения установки задней крышки. Промежуточную шестерню заднего хода, ведомую шестерню V передачи и ее вилку устанавливаем одновременно.

Болт крепления блока шестерен затягиваем моментом 78 Нм (8 кгсм).

У пятиступенчатых коробок передач c 1992 г. не устанавливается шайба на вторичном валу и изменена конфигурация вторичного вала и ступицы муфты синхронизатора V передачи.

На вторичном валу диаметр под ступицу был 28, стал 25 мм; ширина посадочной части ступицы стала больше и посадочный диаметр уменьшен с 28 до 25 мм.

Указанные детали не взаимозаменяемы с ранее выпускавшимися, поэтому при ремонте коробки передач «старой» конструкции соблюдаем следующие правила:

— если меняется шайба, то вторичный вал и ступицу ставим «старой» конструкции;

— если взамен вторичного вала или ступицы устанавливаются одноименные детали «новой» конструкции, то их меняем комплектно, то есть при замене ступицы заменяем и вторичный вал и наоборот. В этом случае шайбу не устанавливаем.

Четырехступенчатая коробка передач

Коробка имеет синхронизаторы на всех передачах переднего хода. Первичный вал 60, закрываемый крышкой 59, вращается в двух подшипниках: переднем — в торце коленчатого вала двигателя и заднем 2 — в гнезде картера коробки передач. У вала имеются два зубчатых венца. Венец 56 с косыми зубьями находится в постоянном зацеплении с шестерней 52 промежуточного вала, а шестерня 7 с прямыми зубьями является венцом синхронизатора IV передачи. Промежуточный вал 51 представляет собой блок четырех шестерен, установленный в двух подшипниках 43 и 53. Вторичный вал 16 установлен на трех подшипниках, причем передний игольчатый подшипник 5 расположен в гнезде первичного вала, задний подшипник 34 — в задней крышке 37, а средний подшипник 19 — в гнезде картера коробки передач. От осевого смещения вторичный вал удерживается пластиной 20. Каждый из двух расположенных на вторичном валу синхронизаторов состоит из скользящих муфт 9 и 45, ступицы 10, блокирующих колец 12 и пружин 13. Ступица, жестко соединенная с вторичным валом, имеет внешние венцы, на которых расположена скользящая муфта 9. Блокирующие кольца своими внутренними венцами соединяются с венцами синхронизаторов первичного вала и шестерни 14 III передачи. Кольца поджимаются к коническим поверхностям муфты пружинами 13. Промежуточная шестерня 41 заднего хода свободно расположена на оси 42. При включении заднего хода шестерня 41 заходит в зацепление с шестернями 40 и 21.

Передачи переключаются при помощи механического привода, состоящего из трех штоков, на которых закреплены вилки, входящие в проточки скользящих муфт 9 и 45 синхронизаторов, и вилки 39, входящие в проточку промежуточной шестерни 41 заднего хода. В нейтральном и включенном положениях штоки удерживаются шариковыми фиксаторами, а одновременно отключение двух передач исключает замок. Рычаг переключения передач своей головкой помещается в шаровой опоре и поднимается к ней пружиной. Проворачивание рычага предотвращается направляющим штифтом, который входит в отверстие шаровой головки рычага и опоры.

Ремонт коробки ВАЗ 2107

Перед началом работ следует тщательно очистить наружную поверхность КПП и отмыть при помощи керосина.

Важно: перед тем, как осуществить ремонт коробки передач ВАЗ 2107, необходимо слить из нее трансмиссионное масло. Проще это сделать перед снятием с машины.

Дальнейшие действия производятся в такой последовательности:

• Снять вилку сцепления с коробки передач.
• Демонтировать фланец резиновой муфты со вторичного вала коробки передач.
• Открутить и снять поперечину крепления КПП.
• Демонтировать привод спидометра.
• Снять датчик включения ламп заднего хода.
• Снять манжету с шаровой опоры рычага КПП.
• Открутить гайки, крепящие крышку корпуса рычага КПП к задней стенке картера.
• Снять корпус и прокладку со шпилек.
• Открутить гайки крепления трубы для выпуска газов.
• Снять кронштейн крепления, вынуть закладной болт.
• Отвернуть 5 гаек задней крышки коробки передач ключом на 13.
• Открутить 10 гаек нижней крышки ключом на 10.
• Снять крышку вместе с прокладкой.
• Открутить еще одну гайку задней крышки.
• Утопить шток 1 и 2 передачи при помощи отвертки.
• Обстукивая заднюю крышку, демонтировать ее с КПП вместе с прокладкой.
• Извлечь заглушку блока шестерен заднего хода и 5-й передачи (ремонт 5 передачи ВАЗ 2107 зачастую заключается в замене изношенных шестерен или подшипника).
• Вынуть 5-ю передачу и передачу заднего хода.
• Установить заднюю крышку на деревянные бруски и выпрессовать подшипник блока 5-й передачи.
• Демонтировать уплотнительную прокладку.
• Выпрессовать сальник из передней крышки КПП и вынуть пассатижами (если необходима его замена).
• Снять пружинное кольцо с вала КПП.
• Отвернуть болт, фиксирующий передний подшипник, и демонтировать его вместе с шайбами.
• Открутить болт шестерен
• Сдвинуть вилку 5 передачи и снять блок шестерен.
• Зажать блок шестерен в тисках.
• Демонтировать шайбу вторичного вала.
• Отвернуть болты крепления крышки и снять последнюю вместе с прокладкой.

• Извлечь из отверстий картера пружины, фиксирующие штоки.
• Извлечь шарики-фиксаторы при помощи резиновой груши (за счет создания в ней низкого давления).
• Шестерню 5-й передачи и синхронизатор снять со вторичного вала.
• Снять кольцо.
• Снять муфту 5-й передачи, сдвинув вилку включения передач.
• Снять промежуточную шестерню заднего хода с оси.
• Демонтировать шток включения задней и 5-й передачи, вилку включения и втулку штока.
• Открутить болт крепления штока.
• Вытащить блокировочный сухарь.
• Разжать стопорное кольцо, относящееся к 5-й передаче.
• Снять с ступицу, пружинную шайбу, шестерню и подшипник заднего хода с вала.
• Извлечь передний подшипник промежуточного вала.
• демонтировать промежуточный вал.
• Снять часть кольца заднего подшипника.
• Открутить болт, крепящий к штоку вилку 3-4 передачи.
• Снять шток 3-4 передач и вилку.
• Вытащить блокировочный сухарь.
• Открутить крепления вилки 1-2 передач.
• Демонтировать шток и вилку 1-2 передач.
• Открутить винты крепления пластины подшипника вторичного вала, используя ударную отвертку.
• Выдвинуть из картера подшипник.
• Демонтировать первичный вал.
• Вынуть роликовый подшипник из вала.
• Поддеть фиксирующее кольцо промежуточного подшипника вторичного вала и снять подшипник.
• Демонтировать вторичный вал.
• Открутить гайку и снять ось заднего хода.
• Снять с вала синхронизатор 3-4 передач и пружинную шайбу вала ступицы.
• Извлечь ступицу муфты стабилизатора и шестерню 3 передачи.
• Выпрессовать из шестерни вторичный вал.
• Снять втулку шестерни вала и снять шестерню и синхронизатор 1 передачи.
• Демонтировать ступицу муфты 1-2 передач и муфту синхронизатора.
• Снять шестерню 2 передачи и кольцо подшипника.
• Демонтировать тарельчатую шайбу.
• Выпрессовать из кольца подшипника вторичный вал.
• Вытащить стопорное кольцо, пружину 4 передачи.
• Продолжить ремонт КПП ВАЗ 2107 (5 ступка), разбирая другие передачи.
• Все изношенные детали заменить новыми.
• Собрать КПП, выполняя действия в обратной последовательности.

Разборка коробки

Выбор горючего для системы трансмиссии

Механическая коробка передач ВАЗ 2106 не является требовательной к топливу. Необходимость в проведении замены горюче-смазочного вещества возникает после второго года эксплуатации. Как правило, используется масло с маркировкой 80W-90. Замену горючего возможно осуществить своими руками. Для этого следует вооружиться гаечным ключом и шестигранником.

Уровень масла коробки передач 2101 автотранспорта рекомендуется проверять каждые 15000 км. Объем топлива в картере не превышает 1.4 литра. В замене горючее нуждается после 40000 км пробега.

Чтобы слить масло с КПП, нужно заранее заготовить пустую тару, ветошь, шестигранный ключ. Работы проделываются на прогретом двигателе. Сливная пробка отворачивается при помощи ключа. Учитывая это, необходимо заранее подставить пустую тару для слива трансмиссионки. Как только вытекла жидкость, закручивается сливная пробка (предварительно очищенная от осевших загрязнений). Далее можно приступать к заправке КПП новым горючим. Данная процедура осуществляется при помощи специального шприца или воронки, к которой подсоединен эластичный шланг.
