Водоснабжение частного дома — ключевой аспект комфортного проживания. Правильная организация этой системы обеспечивает стабильный доступ к воде. В статье рассмотрим схему водоснабжения с гидроаккумулятором, который эффективно управляет давлением и объемом воды. Вы узнаете, как выбрать насосную станцию и получите пошаговую инструкцию по запуску системы, что поможет избежать распространенных ошибок и обеспечить надежную работу водоснабжения. Подробные фото и видео материалы сделают процесс более наглядным.

С чего начать устройство системы водоснабжения

Начать стоит с подготовки источника водозабора. Если у вас уже есть скважина или колодец, рекомендуется предварительно откачать 2 – 3 м3 воды, провести контрольный забор и отправить образец на лабораторный анализ (как биологический, так и химический). Для этого можно обратиться в местную Санэпидстанцию или в частные лаборатории. Результаты анализа помогут заранее определить, какие типы фильтров необходимо установить на водопровод, в зависимости от того, будет ли вода использоваться для приготовления пищи.

При необходимости также следует укрепить и очистить источник водозабора. Доступные варианты:

1. Колодец. Вода из таких источников часто имеет низкое качество (с высоким содержанием примесей, известняка и песка), поэтому для таких систем обычно требуется полноценная фильтровальная станция, которая включает фильтры грубой и тонкой очистки, а также систему обратного осмоса. Если обнаружено бактериальное загрязнение, устанавливаются фильтры для предварительного обеззараживания, а перед употреблением в пищу воду обязательно нужно кипятить.
2. Скважина. Оптимальным вариантом является глубоководная скважина (глубиной более 30 метров). Вода из таких источников, как правило, чистая и готова к употреблению. В таких системах устанавливаются только фильтры грубой и тонкой очистки. Желательно, чтобы трубопровод скважины был выполнен из ПВХ-пластика (пищевого). Металлические трубы подвержены коррозии, и уже через 2 – 3 года на них может образоваться налет, а через 10 лет скважина может забиться без возможности очистки.
3. Гидроаккумулятор. Это обычная емкость, в которую вода заливается из водовозов. В такой системе устанавливаются только базовые фильтры (грубой очистки и угольный). Если гидроаккумулятор представлен в виде башни, можно обойтись без насосной станции, так как напор воды в водопроводе обеспечивается самой цистерной (если она расположена выше уровня водопровода дома).
4. Подключение к централизованной сети водопровода. Это самый простой вариант, но не во всех городах вода в таких системах полностью соответствует санитарным нормам. Причина проста – водопроводные системы не обновляются по 20 – 40 лет, в то время как их обслуживание должно проводиться ежегодно. Кроме того, прокладка централизованных водопроводов осуществляется только в крупных городах-миллионниках.

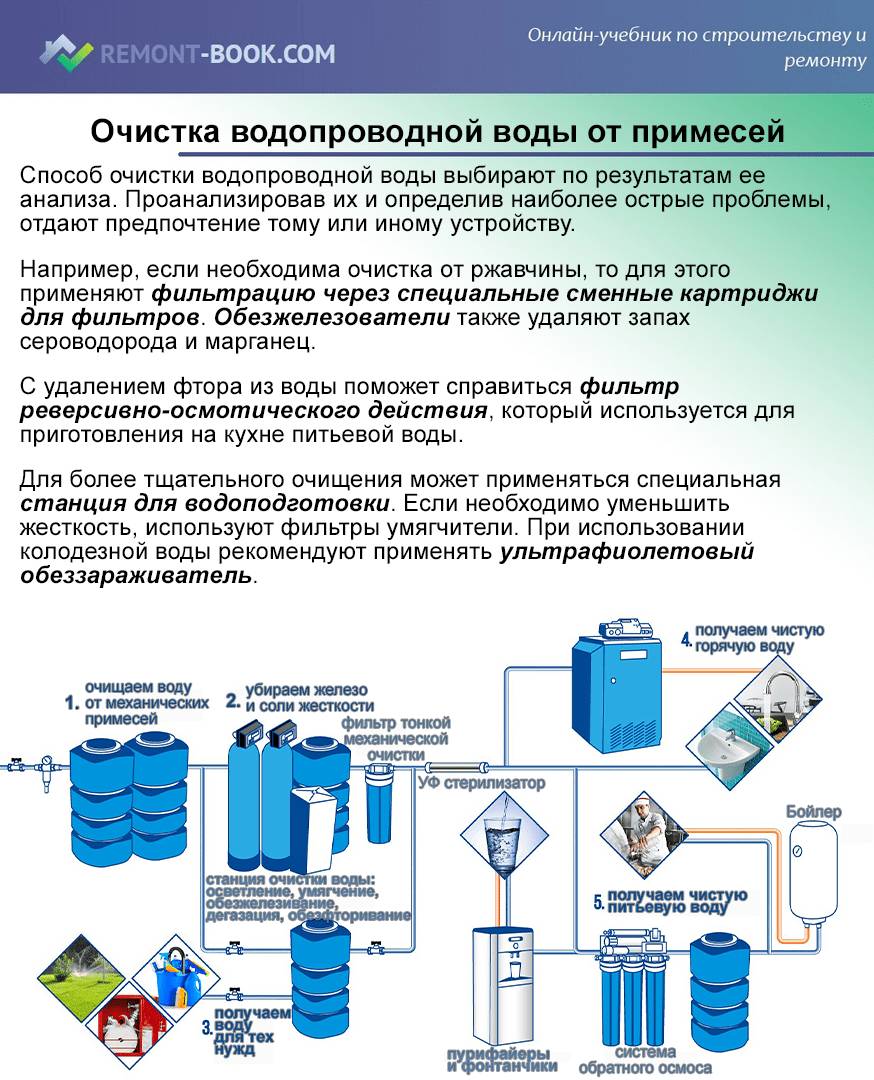

Что касается результатов анализа воды, то даже самую загрязненную (включая превышение допустимой нормы бактерий) сегодня можно сделать безопасной для питья с помощью фильтровальных станций. Однако это может быть недешево, поэтому специалисты рекомендуют устанавливать раздельный ввод в дом. То есть, одна труба предназначена для питьевой воды, а вторая – для технических нужд (ванная, туалет). Фильтры при этом устанавливаются только для ввода питьевой трубы.

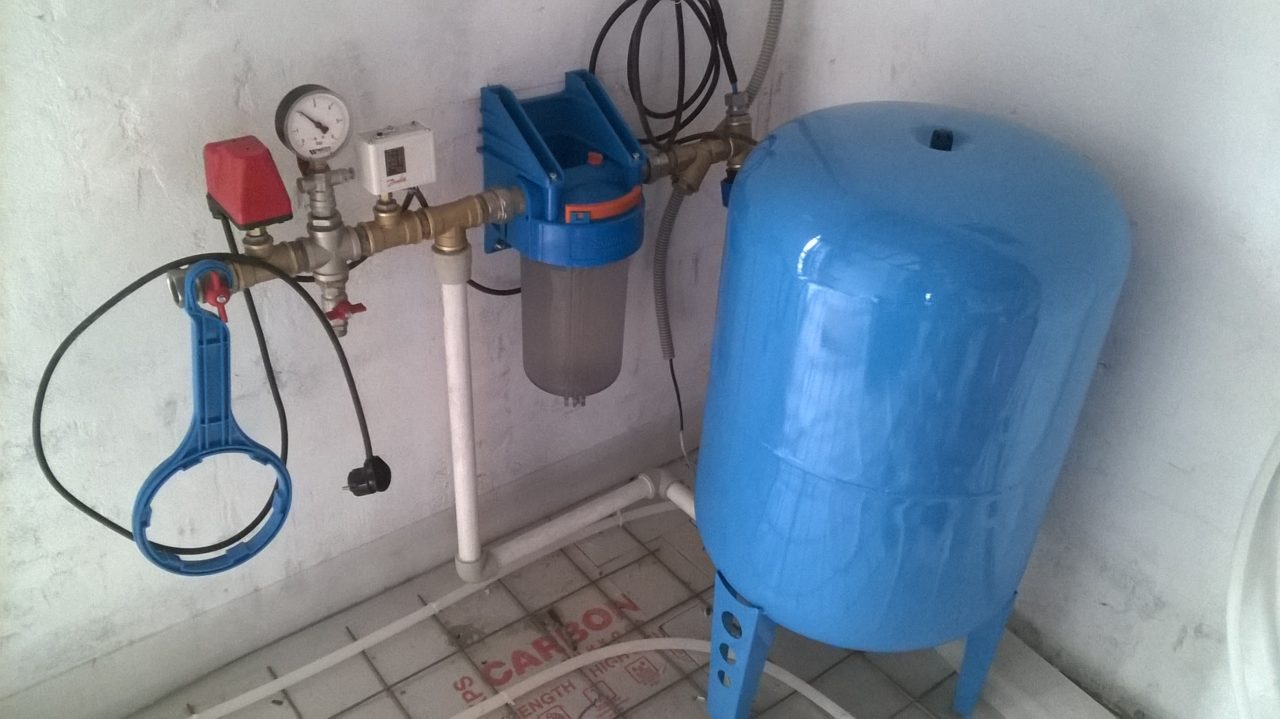

Эксперты в области водоснабжения подчеркивают важность правильной схемы водоснабжения частного дома с гидроаккумулятором. Первым шагом является выбор подходящего места для установки насосной станции, что обеспечит максимальную эффективность работы системы. Далее необходимо установить гидроаккумулятор, который будет поддерживать стабильное давление в системе. После этого следует подключить насос к источнику воды и провести необходимые трубопроводы к дому.

Важно также правильно настроить автоматическую систему управления насосом, чтобы избежать перегрузок и обеспечить долговечность оборудования. Проверка герметичности всех соединений и тестирование системы на наличие утечек – ключевые этапы перед запуском. Эксперты рекомендуют проводить регулярное техническое обслуживание для предотвращения возможных неисправностей и продления срока службы системы.

https://youtube.com/watch?v=xVhlYqxMxMs

Базовая схема водопровода частного дома

Базовая схема водопровода включает следующие узлы:

1. Источник забора. Это может быть колодец, скважина, гидроаккумулятор (в том числе последовательный). В месте забора устанавливают кессон.

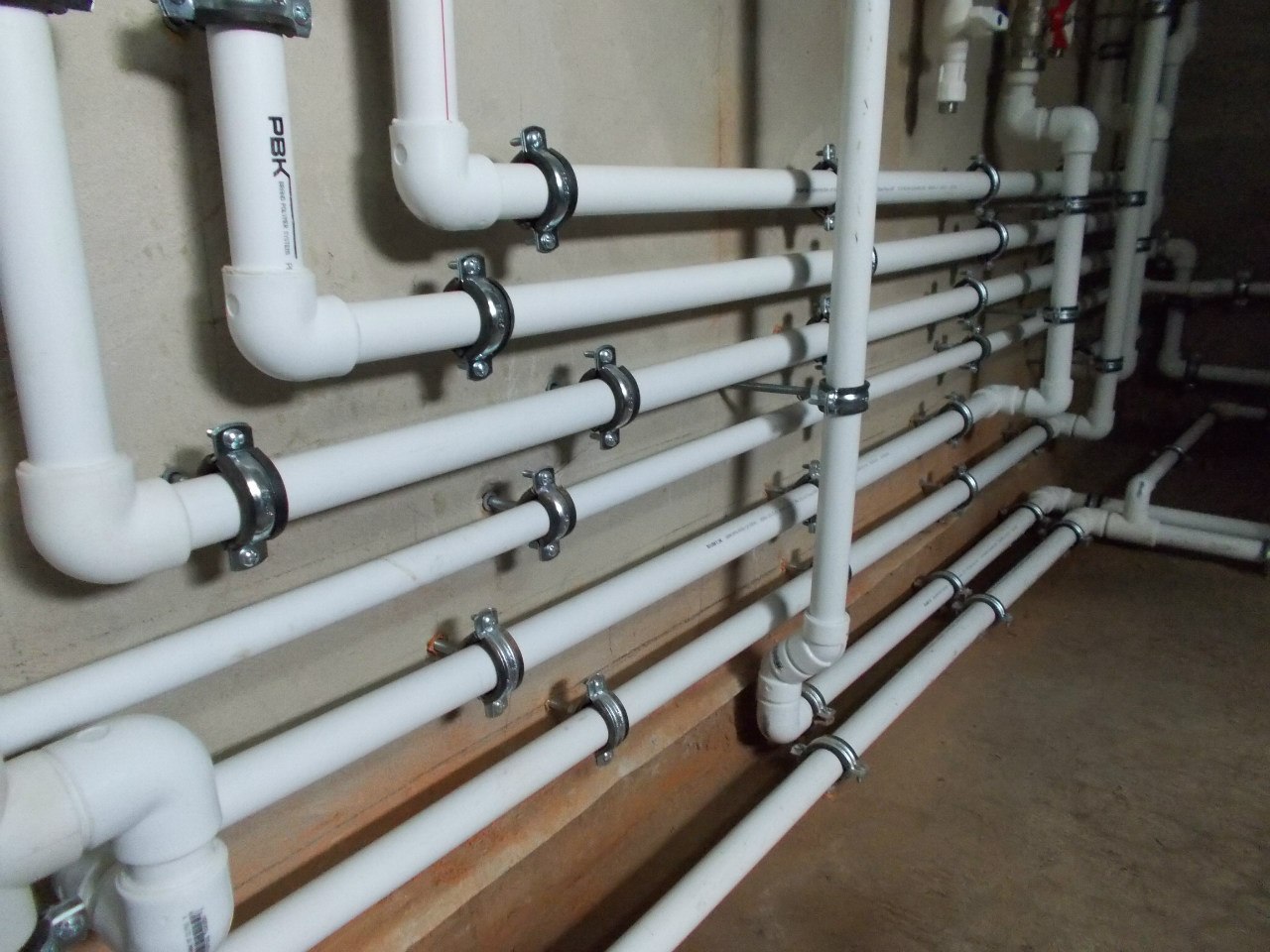

2. Подводная труба. Бывают пластиковые (ПВХ), бывают металлические (чугун, нержавеющая сталь). По всем параметрам предпочтительный вариант – это пластиковые ПВХ трубы (из пищевого пластика). У них огромный запас прочности, они не вступают в химическую реакцию с водой, на их стенках не появляется отложений или наростов плесени, грибов, лишайников. Вместе с этим такие трубы обладают хорошим теплоизоляционным коэффициентом, вероятность промерзания – крайне низкая (даже если прокладка водопровода выполнялась выше точки промерзания грунта).
3. Регулятор давления. В большинстве случаев это помпа или насосная станция с мобильным гидроаккумулятором (объемом до 10 – 20 литров). С помощью данного узла в водопроводной системе поддерживается постоянное рабочее давление (в пределах до 5 атмосфер, ограничивается производительностью помпы, а также допустимой нагрузкой на трубы).
4. Ввод в дом. Рекомендуется вводную трубу пропускать под фундаментом, если такая возможность доступна. В противном случае придется сверлить сам фундамент под диаметр вводной трубы (с помощью алмазной коронки и производительного перфоратора, в некоторых случаях потребуется отбойный молоток).
5. Потребитель. Имеется ввиду разветвлённая система из ПВХ-труб в самом доме, охватывающая и ванную, и кухню, и технические помещения (если имеются).

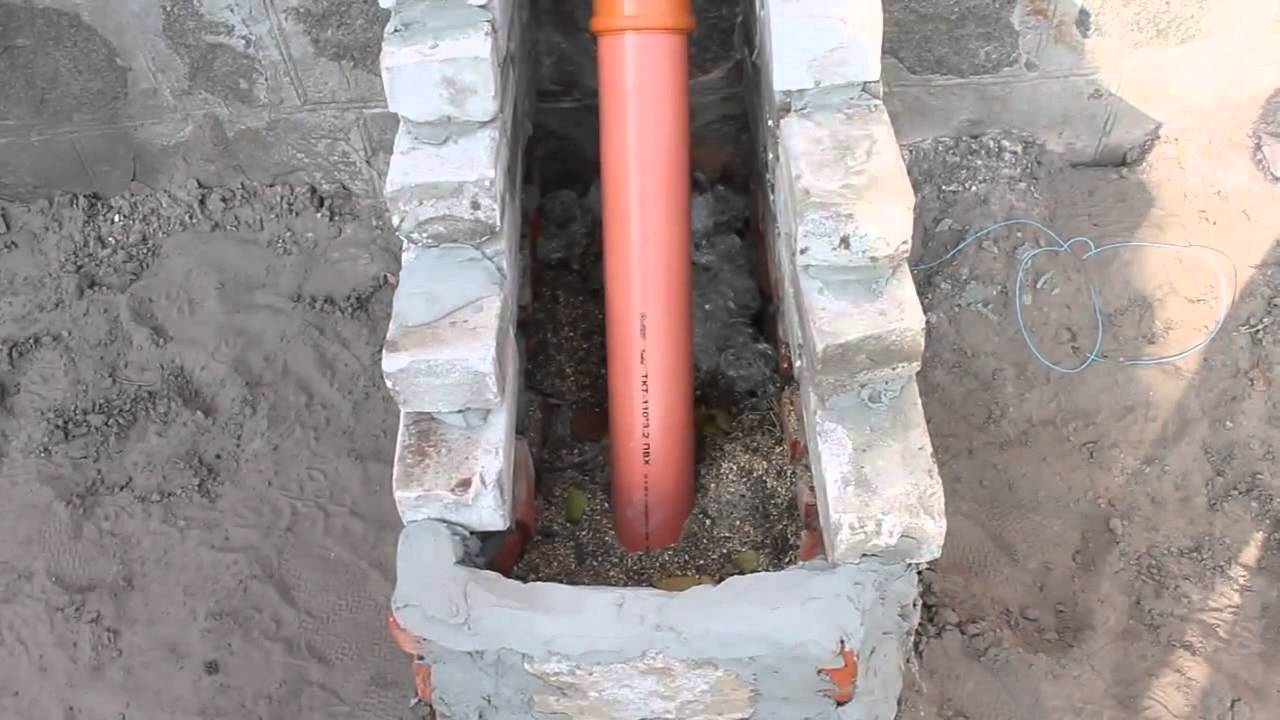

Совет! Канализационный вывод следует размещать вдали от источника забора воды (чем больше расстояние – тем лучше), даже если это герметичная система или био-канализация, разделенная на несколько камер.

Интересные факты

Вот несколько интересных фактов о схеме водоснабжения частного дома с гидроаккумулятором и запуске насосной станции:

1. Эффективность работы: Гидроаккумулятор позволяет значительно повысить эффективность работы насосной станции. Он накапливает воду и поддерживает постоянное давление в системе, что снижает количество включений и выключений насоса. Это не только продлевает срок службы оборудования, но и экономит электроэнергию.

2. Автоматизация процесса: Современные насосные станции могут быть оснащены автоматическими системами управления, которые контролируют уровень воды в гидроаккумуляторе и автоматически включают или выключают насос в зависимости от потребления. Это делает систему более удобной и надежной, особенно в условиях отсутствия постоянного водоснабжения.

3. Устойчивость к замерзанию: При правильной установке и изоляции гидроаккумулятора, система водоснабжения может быть защищена от замерзания в холодное время года. Это особенно важно для регионов с суровыми зимами, где замерзание воды в трубах может привести к серьезным повреждениям и дорогостоящему ремонту.

Эти факты подчеркивают важность правильного проектирования и установки системы водоснабжения с гидроаккумулятором для обеспечения надежного и эффективного водоснабжения в частном доме.

Видео – Простейшая система водоснабжения дома

https://youtube.com/watch?v=tLR5SqqDBRM

Все, что следует знать о трубах

Первое – это диаметр трубы под водопровод. Выбирается исходя из необходимой производительности водопровода. В среднем, труба в 25 мм позволит «ввести» в дом до 30 литров в минуту. Для труб диаметром 32 мм –50 литров в минуту. При диаметре 50 мм можно получить свыше 100 литров в минуту. Самый распространенный вариант – это именно 25 и 32 мм, так как они стандартизированы, выводы под такие трубы делаются в бытовых насосных станциях (поэтому переходников под фитинги потребуется меньше).

Цены на водопроводные трубы ПВХ

Второй важный аспект – это максимально допустимое давление в системе. Для стандартных условий вполне подойдет значение в 2,5 – 3 атмосферы. Однако, если вы собираетесь устанавливать несколько фильтров или целую фильтрационную станцию, то для системы обратного осмоса рабочее давление должно быть около 5 атмосфер.

На какую глубину закапывать трубопровод

Главный критерий – это глубина промерзания грунта. Необходимо узнать её показатель для региона, где выполняется прокладка трубопровода, добавить к ней 0,5 м – это и будет предварительный уровень.

Нормы промерзания грунта для каждого региона – разные. В крайних северных областях зимой почва промерзает вплоть до 220 – 240 см, тогда как в южных – всего до 80 см. Уточнить эту информацию можно либо по специальной карте РФ, находящейся в свободном доступе, либо уточнить у регионального представительства Горводоканала.

Если планируется использовать обмоточную теплоизоляцию, то допускается уменьшение расстояния к нижней точке промерзания вплоть до 0,2 метров. Если же вместо теплоизоляции укладывается согревающий кабель, то монтаж водоснабжения допускается выполнять и на глубине промерзания почвы, но не выше 0,5 метров от поверхности (чтобы предостеречь трубы от давления строений, находящихся сверху).

А использовать формулу, указанную в СНиП – не обязательно, так как она больше относится к промышленным водопроводам, прокладываемым возле жилых многоквартирных домов. Там давления на почву достигают отметки и в несколько десятков тонн на квадратный метр, что в частных домовладениях достичь не представляется возможным. А все трубы, которые продаются под прокладку водопровода, имеют 3 – 5 кратный запас прочности.

Итого, оптимальный вариант – трубы закапывать в землю на 0,5 метров ниже точки промерзания. При этом ни теплоизоляции, ни нагревательного кабеля использовать нет необходимости.

Также следует учесть необходимость обеспечения хотя бы минимального уклона вводной трубы в сторону источника водозабора. Это делается для того, чтобы при обслуживании системы можно было быстро слить воду (просто сняв фитинг с выхода в кессоне). Рекомендуется делать уклон хотя бы в 1 см на 2 метра водопровода. Таким образом, если расстояние от заборного кессона до дома составляет 20 метров, то ввод в дом должен находиться на 10 см выше уровня точки забора.

Ещё один нюанс – рекомендуется укладывать водопровод единым контуром. То есть, цельной трубой непосредственно от кессона и до дома (дополнительные соединения будут только в месте установки насосной станции). Даже на угловых переходах рекомендуется делать широкий переход вместо делания трубы с соединением фитингами. Причина проста – такие соединения не будут видимыми, со временем их герметичность может быть нарушена. При подсасывании воздуха весь водопровод не будет работать (насосная станция не сможет «прокачать» воздушную пробку). И для устранения неисправности придется откапывать весь трубопровод.

Расстояние между трубами

Если водопроводные трубы прокладываются одновременно из двух источников или рядом планируется установка канализационного выхода, то согласно стандартам СНиП разрешается размещение двух водопроводных магистралей в одной траншее с соблюдением минимального расстояния между ними. В случае, если поблизости проходит линия электропередач, минимальное расстояние до неё должно составлять 0,5 м. При укладке канализации рядом с водопроводом необходимо обеспечить расстояние не менее 1,5 м.

Когда речь идет о двух трубах, которые подают воду из одного источника, минимальное расстояние между ними может составлять всего 5 – 10 сантиметров.

Обогрев водопровода

Принудительный обогрев водопровода необходим в том случае, если трубы укладываются выше 0,5-метровой отметки промерзании грунта. Доступные варианты:

1. Теплоизоляционная «обертка». Используются производные минеральной ваты или базальтовой крошки, так как эти материалы не подвержены гниению. Слой в 2 см позволит укладывать трубы непосредственно по линии промерзания почвы, в этом случае вода в системе не замерзнет даже если на улице будет температура ниже -30 градусов в течение недели.
2. Нагревательный кабель. Монтируется либо внутри трубы, либо вплотную к ней. Такой вариант используют только если водопровод вынужденной укладывается на глубине до 1-го метра, при этом в холодную пору года температура окружающей среды опускается ниже -20 градусов.

Если же допустить промерзание водопровода, то при образовании льда есть высокая вероятность разрыва труб из-за увеличения внутреннего давления. До того, пока вся система не оттает пользоваться или ремонтировать её не получится.

Цены на теплоизоляционные материалы для труб

Теплоизоляционные материалы для труб

Насосные станции

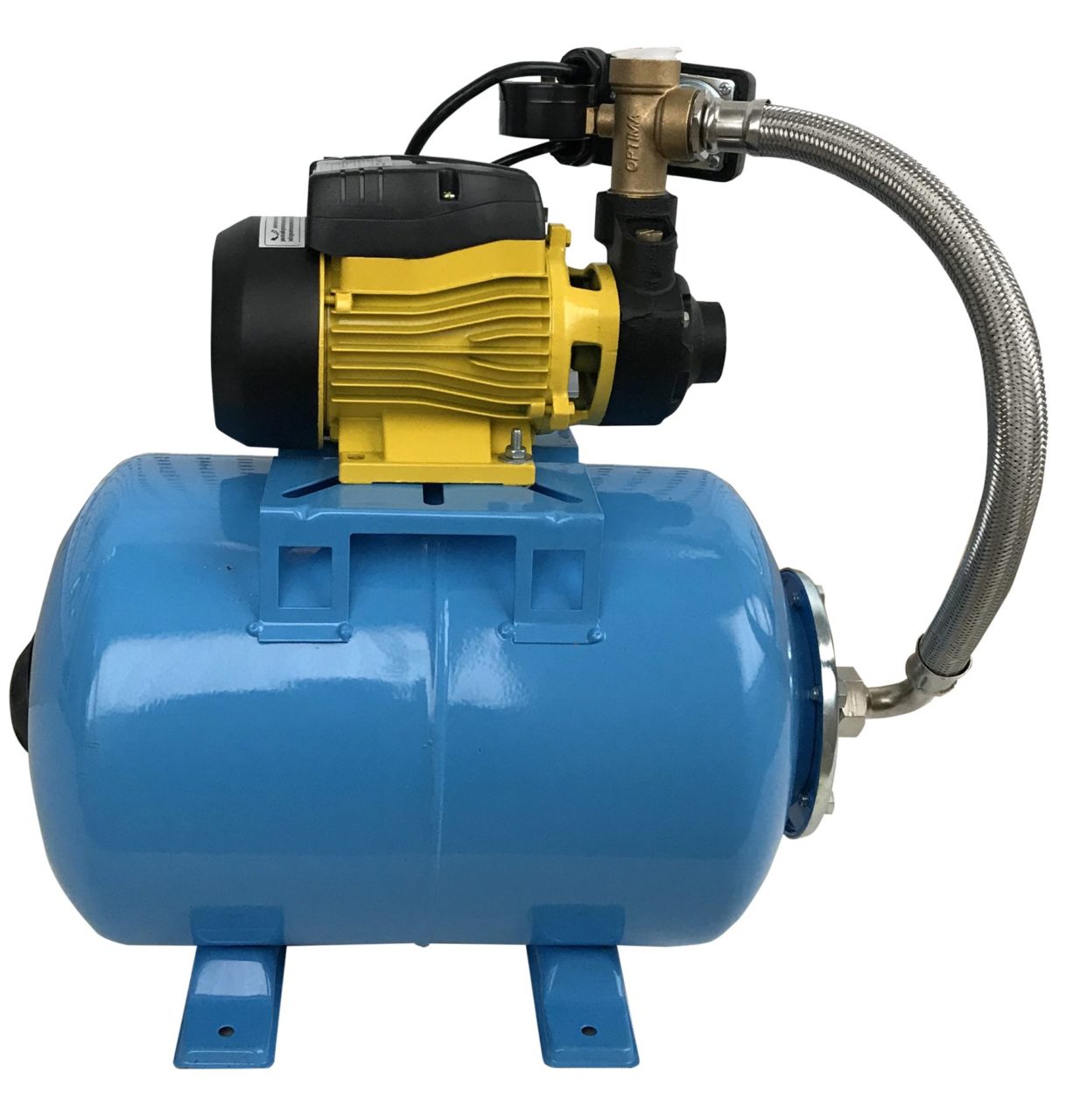

Насосные станции – самый простой вариант обеспечения номинального давления и напора в водопроводе частного дома. Оптимальный вариант их расположения – это на расстоянии до 8 – 10 метров от точки забора воды. При большем расстоянии (например, если насос поставить в доме) нагрузка на электродвигатель будет повышена, что приведет к более скорому его выходу из строя.

Цены на популярные модели насосных станций

Если вы планируете установить фильтровальную станцию, насос следует разместить непосредственно в месте забора воды (в кессоне, предварительно обеспечив его гидроизоляцией). Это позволит станции поддерживать необходимое давление в системе без резких колебаний при включении или отключении.

Узнайте, как самостоятельно изготовить кессон для скважины, а также ознакомьтесь с пошаговой инструкцией по его строительству в специальной статье на нашем сайте.

Что касается насосных станций без гидроаккумулятора (реле давления), от их использования лучше отказаться. Хотя они имеют невысокую цену, они не способны поддерживать стабильное давление в водопроводной системе и быстро выходят из строя. Кроме того, они подвержены риску повреждений из-за перепадов напряжения.

Как выбрать насосную станцию

При выборе насосной станции ориентироваться следует только на её технические характеристики (а именно производительность и максимально возможное давление в системе), а также размер гидроаккумулятора (иногда называют «гидробокс»).

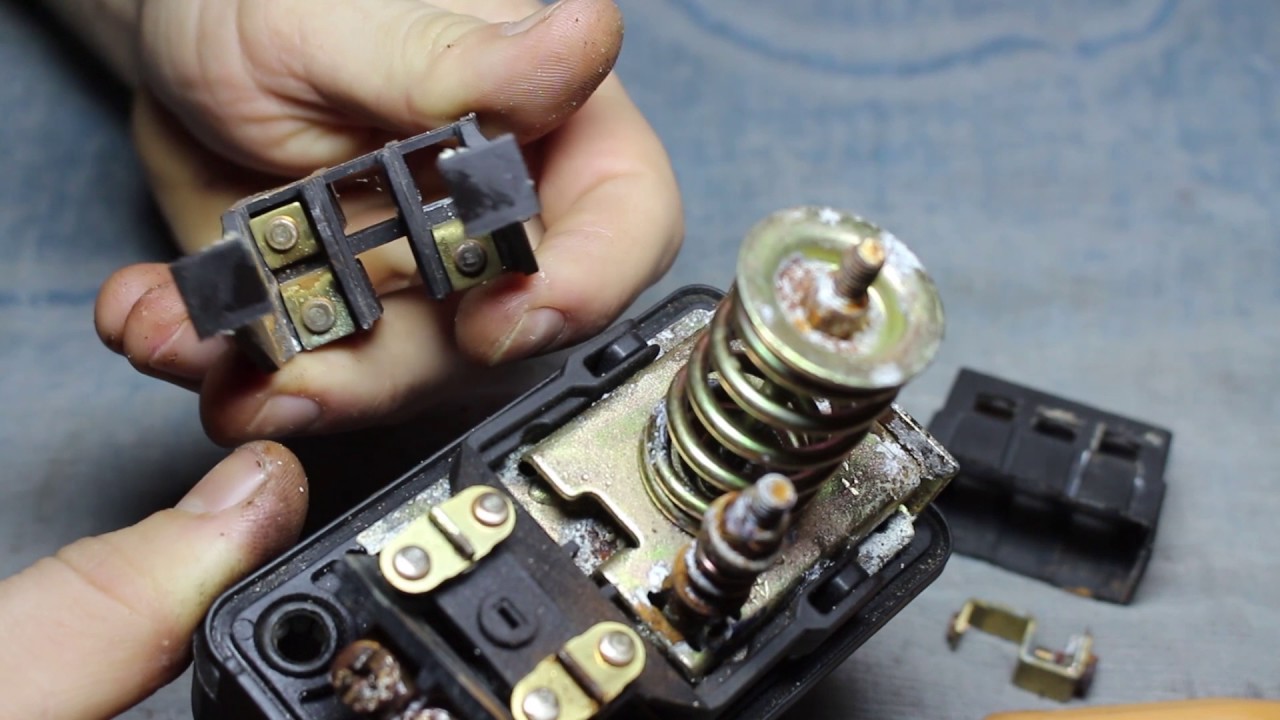

Узнайте, как сделать регулировку давления насосной станции, реле давления, а также ознакомьтесь с инструкцией по настройке, в специальной статье на нашем портале.

Таблица 1. Самые популярные насосные станции (по отзывам на тематических форумах).

Для большинства бытовых нужд, в том числе и полива небольшого земельного участка, данных насосных станций будет более чем достаточно. Выход под трубу у них идет от 25 до 50 мм, при необходимости устанавливается переходник (типа «американка»), а далее уже идет подключение к водопроводу.

Обратите внимание! На заборе возле насосной станции обязательно монтируется клапан обратного хода. Он будет предотвращать сброс воды обратно в источник при выключенной станции. Такие клапана достаточно часто выходят из строя, поэтому рекомендуется устанавливать их там, где будет открытый доступ для его быстрой замены.

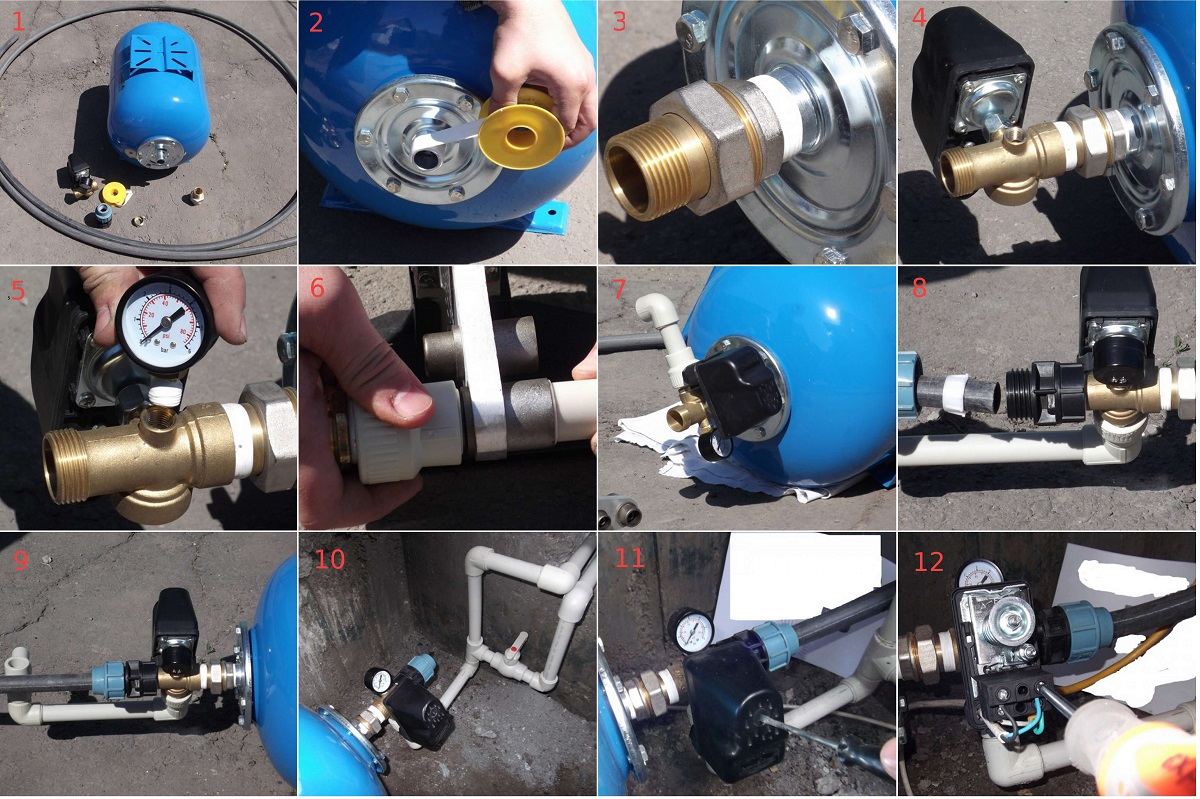

Тестовый пуск насосной станции – пошаговая инструкция

Завершающим этапом установки водопровода является его тестовый запуск. Для этого необходимо выполнить следующие шаги:

Шаг 1. Подключите насосную станцию и убедитесь в герметичности всех соединений.

Шаг 2. Через специальное отверстие в насосной станции заполните систему водой, ожидая выхода воздуха (если в системе есть воздушные пробки, вода не будет поступать). Этот процесс может занять значительное время, особенно если расстояние от насоса до источника забора превышает 5 – 8 метров.

Шаг 3. Проведите тестовое включение насосной станции. Вода начнет поступать из вводной трубы в доме (рекомендуется подставить емкость или временно направить вывод в канализацию).

Шаг 4. Закройте кран на вводе в дом (если он предусмотрен). В этом случае насос должен автоматически отключиться при увеличении давления в трубопроводе. С помощью специальных регуляторов можно настроить уровень давления, при котором насос будет включаться и отключаться (обратите внимание на показания манометра).

Шаг 5. Тщательно проверьте всю систему водоснабжения на наличие утечек. В случае их обнаружения устраните проблему (замените фитинг, используйте фуми-ленту или герметик и так далее).

Шаг 6. Подключите вводную трубу к системе водоснабжения дома (обычно один вывод направляется в бойлер или гидроаккумулятор).

Таким образом, установить водопровод в частном доме можно самостоятельно. Главное – следовать основным правилам прокладки и правильно выбирать глубину залегания труб. Такие системы автоматизированы и не требуют постоянного контроля.

Цены на фильтры грубой очистки воды с манометром

Фильтр грубой очистки воды с манометром

Видео – Сборка системы постоянного давления холодного водоснабжения

https://youtube.com/watch?v=-yN_3wDY7FI

Обслуживание и диагностика системы водоснабжения

Обслуживание и диагностика системы водоснабжения являются ключевыми аспектами, которые обеспечивают надежную и бесперебойную работу насосной станции и гидроаккумулятора. Правильный уход за системой позволяет избежать серьезных поломок и продлить срок службы оборудования.

Регулярные проверки

Первым шагом в обслуживании системы водоснабжения является регулярная проверка всех компонентов. Рекомендуется проводить визуальный осмотр насосной станции, гидроаккумулятора, трубопроводов и соединений не реже одного раза в месяц. Обратите внимание на наличие утечек, коррозии и других повреждений.

Проверка давления в гидроаккумуляторе

Давление в гидроаккумуляторе должно находиться в пределах рекомендованных значений, которые указаны в инструкции к оборудованию. Для проверки давления используйте манометр. Если давление ниже нормы, необходимо подкачать воздух с помощью компрессора. Это поможет поддерживать оптимальную работу системы и предотвратит частые включения насоса.

Очистка фильтров

Фильтры, установленные в системе, играют важную роль в защите насосной станции от загрязнений. Рекомендуется очищать или заменять фильтры не реже одного раза в три месяца. Для этого отключите насос, снимите фильтр и промойте его под струей воды. Если фильтр сильно загрязнен или поврежден, его следует заменить на новый.

Проверка работы насосной станции

Для диагностики работы насосной станции необходимо периодически проверять ее производительность. Запустите насос и измерьте время, за которое он заполняет определенный объем воды. Сравните полученные данные с характеристиками, указанными в паспорте устройства. Если производительность ниже нормы, это может указывать на проблемы с насосом или засорение трубопроводов.

Профилактика и устранение неполадок

При выявлении неполадок в системе водоснабжения важно не откладывать их устранение. Наиболее распространенные проблемы включают:

• Шум при работе насоса: может свидетельствовать о наличии воздуха в системе или о механических повреждениях. Проверьте уровень воды и убедитесь, что система заполнена.
• Частые включения насоса: могут указывать на недостаточное давление в гидроаккумуляторе или утечки в системе. Проверьте герметичность соединений и уровень давления.
• Пониженное давление воды: может быть вызвано засорением фильтров или трубопроводов. Очистите или замените фильтры и проверьте состояние труб.

Зимнее обслуживание

В зимний период особое внимание следует уделять защите системы от замерзания. Убедитесь, что все участки трубопроводов, находящиеся на улице, утеплены. Если система не используется, рекомендуется слить воду из труб и насосной станции, чтобы избежать повреждений от замерзания.

Заключение

Регулярное обслуживание и диагностика системы водоснабжения с гидроаккумулятором помогут избежать серьезных проблем и обеспечат надежное водоснабжение вашего дома. Следуя рекомендациям по уходу за оборудованием, вы сможете продлить срок его службы и обеспечить комфортные условия для проживания.

Вопрос-ответ

Как правильно запустить насосную станцию в первый раз?

Вынимают вилку из розетки, спускают воду и открывают реле давления, внутри которого стоят две пружинки — большая и маленькая. Станцию снова включают, чтобы запустить воду в бак. Когда давление достигнет необходимого уровня, станция сама выключится и покажет верхнее давление. Его запоминают.

Как настроить реле давления на гидроаккумуляторе?

Открутить винт крепления крышки реле, снять крышку. Не касаясь электроконтактов, полностью завернуть гайку дифференциала на малой пружине. Регулировкой гайки большой пружины установить давление включения насоса, контролируя его по манометру. Поворотом гайки по часовой стрелке повысить значение давления.

Советы

СОВЕТ №1

Перед началом установки насосной станции и гидроаккумулятора, тщательно изучите схему водоснабжения вашего участка. Убедитесь, что все элементы системы правильно расположены и соответствуют требованиям вашего дома и участка.

СОВЕТ №2

При выборе гидроаккумулятора обратите внимание на его объем и давление. Подберите модель, которая соответствует потребностям вашего дома, чтобы избежать частых включений насоса и продлить срок службы оборудования.

СОВЕТ №3

Не забывайте о регулярном обслуживании насосной станции и гидроаккумулятора. Периодически проверяйте давление в системе, очищайте фильтры и следите за состоянием всех соединений, чтобы предотвратить утечки и сбои в работе.

СОВЕТ №4

При запуске насосной станции обязательно следуйте инструкции производителя. Не спешите, чтобы избежать ошибок, которые могут привести к повреждению оборудования или неправильной работе системы водоснабжения.
