В строительстве понимание точки росы критично для долговечности и комфорта зданий. Точка росы — это температура, при которой водяной пар конденсируется в жидкость. Ее определение помогает избежать конденсата, который может вызвать плесень и повреждение конструкций. В статье мы рассмотрим, как рассчитать точку росы, а также как это знание поможет выбрать оптимальную толщину утеплителя и обеспечить эффективную тепловую изоляцию. Также поделимся советами по предотвращению конденсата на окнах и представим наглядные примеры в фото и видео.

Что называют точкой росы?

Точка росы обозначает определенную температуру, при которой влажный воздух начинает конденсироваться в виде росы. Конденсат может образовываться как внутри конструкции, так и с внешней стороны здания. Место, где скапливаются капли воды, зависит от ряда факторов:

• общего уровня влажности в помещении;
• температуры воздуха.

Таким образом, при стабильной температуре и увеличении влажности, порог образования капель воды также повышается. Чтобы проиллюстрировать это, рассмотрим пример, когда температура воздуха в комнате составляет около 22 градусов:

• при влажности 42% конденсат начинает образовываться на поверхности при температуре 7 градусов (иногда даже ниже);
• если влажность увеличивается до 62%, капли появляются уже при 13 градусах;
• при уровне влажности 82% конденсат формируется при температуре 17 градусов;
• при 100% влажности конденсат образуется при 22 градусах.

Разница между температурой воздуха и точкой росы позволяет оценить уровень увлажненности:

• при небольшом отклонении – высокий уровень влажности;
• при большом отклонении – низкая концентрация влаги.

Важно! В зависимости от расстояния между точкой росы и помещением, поверхность может либо намокнуть, либо оставаться сухой. Это связано с процессом конденсации влаги, который происходит при взаимодействии холодного и теплого воздуха. Специалисты в строительной сфере уделяют этому аспекту особое внимание, так как он напрямую влияет на комфортность внутреннего микроклимата.

Точка росы является важным параметром в строительстве, определяющим уровень влажности в помещениях и конструкциях. Эксперты подчеркивают, что правильный расчет точки росы позволяет избежать образования конденсата, что, в свою очередь, предотвращает развитие плесени и разрушение строительных материалов. Для определения точки росы необходимо учитывать температуру воздуха и его относительную влажность. Специалисты рекомендуют использовать специальные формулы и программные инструменты, которые позволяют точно рассчитать этот показатель. Важно помнить, что неправильные расчеты могут привести к серьезным последствиям, включая ухудшение микроклимата и увеличение затрат на ремонт. Поэтому профессиональный подход к расчету точки росы является залогом долговечности и надежности строительных объектов.

https://youtube.com/watch?v=0F8UHA5wIVE

Видео – Что такое точка росы?

https://youtube.com/watch?v=6SHTL1_-9rU

Интересные факты

Вот несколько интересных фактов о точке росы в строительстве:

1. Определение точки росы: Точка росы — это температура, при которой воздух становится насыщенным водяным паром, и начинается конденсация влаги. В строительстве это важно, поскольку конденсат может образовываться внутри стен и перекрытий, что приводит к образованию плесени и ухудшению теплоизоляционных свойств материалов.

2. Влияние на выбор материалов: При проектировании зданий и выборе строительных материалов необходимо учитывать точку росы, чтобы избежать проблем с влагой. Например, использование пароизоляционных пленок и правильное расположение утеплителей помогает контролировать уровень влажности и предотвращает конденсацию.

3. Расчет точки росы: Для расчета точки росы используются специальные формулы, которые учитывают температуру и влажность воздуха. Например, с помощью уравнения, основанного на психрометрических данных, можно точно определить, при какой температуре начнется конденсация, что позволяет инженерам и архитекторам принимать обоснованные решения при проектировании зданий.

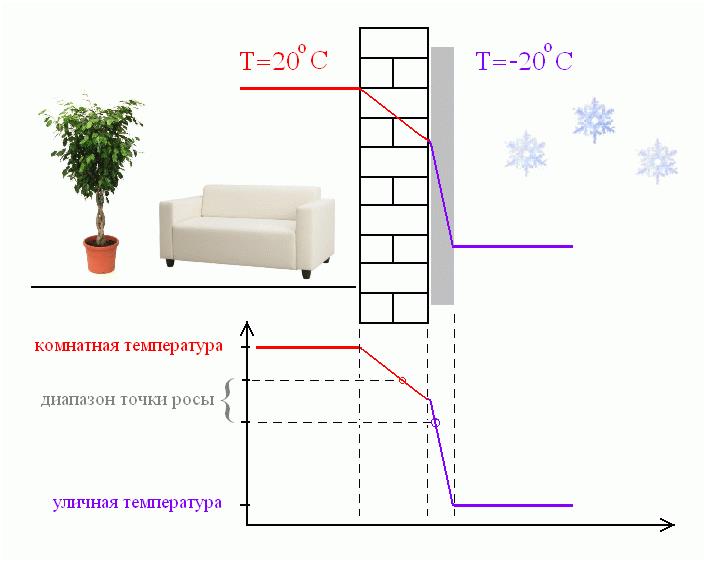

Размещение точки росы в перекрытии

Определение расположения точки росы в зданиях различных типов основывается на нескольких ключевых факторах:

• качестве используемых материалов для перекрытий;
• расстоянии от внешней поверхности перекрытия до внутренней плоскости;
• температурных показателях как снаружи, так и внутри здания;
• уровне влажности на улице;
• влажности в помещениях.

Важно проанализировать несколько сценариев, при которых может возникать конденсат в перекрытиях разных конструкций:

• без теплоизоляционного слоя;
• с теплоизоляцией, расположенной с обратной стороны;
• с утеплением, выполненным внутри.

Без слоя тепловой изоляции

Если перекрытия из кирпича, бетона, пеноблоков или древесины будут без утеплителя, то место расположения точки росы здесь будет зависеть от климата местности. Если отсутствуют резкие изменения погоды, то конденсат будет скапливаться с наружной части перекрытия, при этом внутри помещения будет сохраняться тепло. При резком похолодании произойдет смещение этой точки, а значит, конденсат начнет образовываться ближе к внутренней части перекрытия, поэтому поверхность будет постоянно промокать.

Изолирование с обратной стороны

Если здание оснащено внешним утеплением, то место, где будет скапливаться конденсат, будет зависеть от толщины теплоизоляционного материала. При правильном выполнении работ конденсат окажется внутри этой изоляционной прослойки. В противном случае будет трудно уменьшить уровень теплопотерь в помещении.

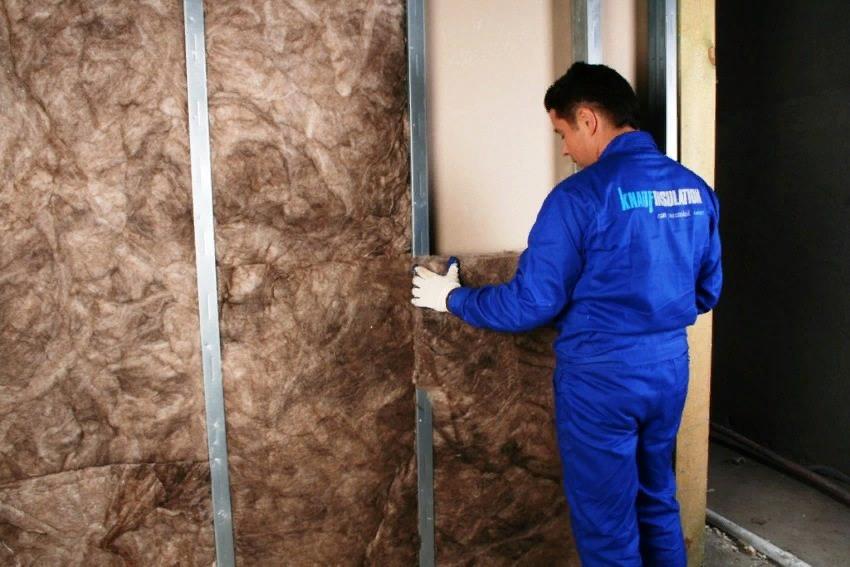

С внутренним утеплением

При внутренней изоляции место образования конденсата будет между утеплителем и серединой стены. Это далеко не самый оптимальный вариант, ведь при резком падении температуры с внешней стороны постройки, произойдет скопление капель воды в соединении материала с перекрытием.

По этой причине может произойти полное разрушение утепляющего слоя, поэтому такой вариант актуален только в случае наличия качественной системы обогрева жилища, благодаря которой будет поддерживаться оптимальная температура в каждой комнате.

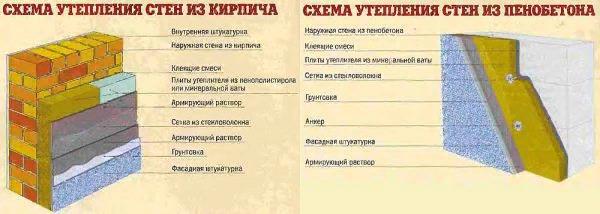

Какой материал используют для отделки перекрытий?

Как уже было отмечено, наружная тепловая изоляция обеспечивает более эффективное утепление по сравнению с внутренним. Кроме того, такой подход защищает здание от негативных воздействий внешней среды и механических повреждений, что значительно увеличивает его срок службы. Однако для качественного утепления стен важно правильно выбрать изоляционный материал.

Несмотря на различия в температурных режимах внутри и снаружи здания, для обоих случаев применяются одни и те же виды утеплителей. Тем не менее, к материалам для наружного утепления предъявляются определенные требования:

• стойкость к усадке и повреждениям;
• долговечность;
• устойчивость к солнечному излучению;
• легкость в установке.

Для деревянных конструкций особенно важно, чтобы материал обеспечивал паропроницаемость, так как такие стены должны «дышать». Учитывая, что утеплитель должен служить долго, его замена каждые несколько лет будет нецелесообразной. Поэтому правильный выбор фасадного слоя имеет первостепенное значение.

Таблица №1. Виды утеплителей для стен

Цены на минвату

Минвата

Видео – Расчет толщины утеплителя

https://youtube.com/watch?v=RbOkwPD6qck

Как рассчитать точку росы?

Конечно, каждый человек стремится обеспечить комфортные жилищные условия, что невозможно при высоком уровне влажности, ведь тогда помещение становится сырым. Скопление конденсата не только негативно сказывается на стоянии перекрытий и утеплителя, но еще вызывает опасные для здоровья заболевания. К тому же, с разрастающейся плесенью будет сложно бороться.

Поэтому, чтобы избежать вышеперечисленных неприятностей, необходимо заранее провести расчеты. Это позволит узнать, целесообразно ли будет утеплять стены этого помещения или лучше построить новый дом. При этом стоит помнить, что для каждого сооружения будет индивидуальное значение, поэтому не получится сделать утепление по общим расчетам.

Следует учитывать, что в той или иной степени влажность имеется в любом материале, поэтому важно обеспечить такие условия, чтобы этот уровень не повышался. Поэтому даже если вы обратитесь к специалисту из-за проблемы сырых стен, то скорей всего он обнаружит неправильную тепловую изоляцию, где толщина материала не соответствует норме. Ведь именно наружная отделка во многом влияет на расположение места скопления влаги.

Для определения порога температуры, при котором образуется конденсат, используют следующие методы:

• расчетный;
• с помощью специальной программы;
• табличный.

Расчетный

В этом случае для проведения расчетов понадобится сложная формула, которая включает в себя различные коэффициенты и климатические особенности. Метод вычисления основывается на определении логарифма влажности. Этот подход не получил широкого распространения из-за своей сложности, так как на выполнение расчетов уходит значительное количество времени.

С использованием специальной программы

При желании можно найти огромное количество сайтов, где имеется специальный калькулятор, благодаря которому получится быстро получить нужное значение. Здесь будет достаточно выбрать из представленного списка стройматериал, а также обозначить толщину. Далее останется только нажать кнопку «Рассчитать».

Обратите внимание! При выборе варианта определения точки росы с помощью калькулятора необходимо останавливать свой выбор только на надежных сайтах, которые имеют соответственные рекомендации.

Табличный

Это практичный метод, когда необходимо оперативно узнать значение. Для этих целей применяется специальная таблица, в которой уже указаны температурные показатели в помещении в зависимости от уровня влажности. Чтобы разобраться, как это работает, мы приведем пример расчета с использованием таблицы.

Расчет точки росы: пошаговая инструкция

Перед тем как приступить к процессу, необходимо подготовить следующее оборудование:

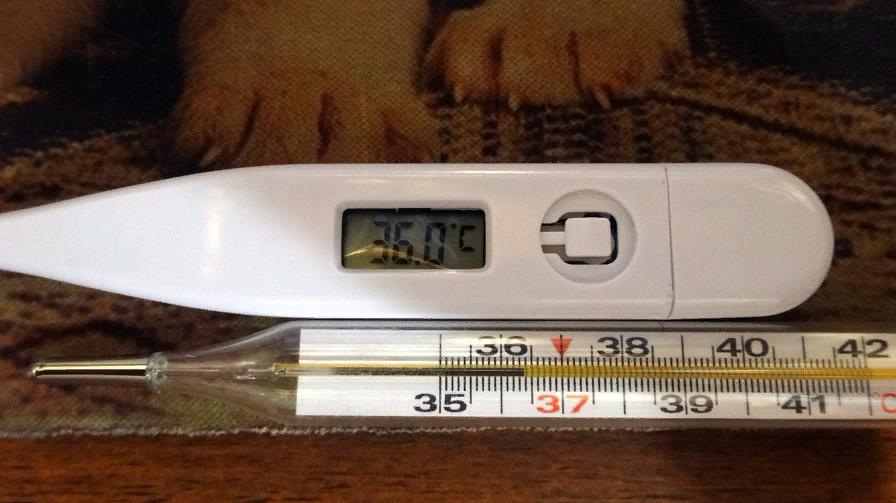

• термометр;
• пирометр лазерный;
• гигроскоп.

Шаг 1: в помещении, где требуется определить значение, необходимо отмерить от пола расстояние около 55 сантиметров. Теперь в этом положении следует провести замеры температуры.

Шаг 2: теперь необходимо на этой же высоте измерить влажность гигроскопом.

Шаг 3: далее необходимо найти значение по таблице, что позволит определить точку.

Шаг 4: после чего необходимо проверить возможность проведения ремонта в здании с полученным уровнем влажности. Для этого следует на таком же расстоянии провести измерения температуры перекрытия.

Цены на пирометр лазерный

После завершения измерений необходимо провести сравнение полученных данных. Если температура поверхности перекрытия превышает норму на четыре градуса, это может указывать на наличие точки росы. В таком случае правильный выбор изоляционных материалов становится особенно важным. Рекомендуется поручить эту важную задачу профессионалу.

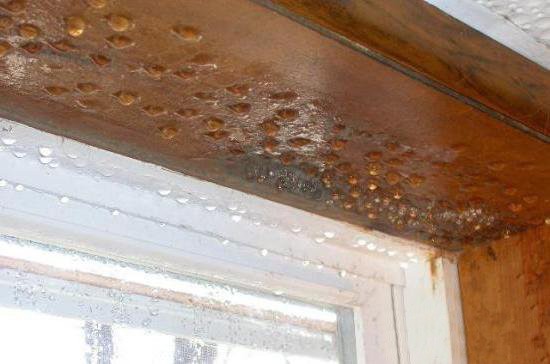

Что случится, если не учитывать точку росы?

В случае пренебрежительного отношения к нормам устройства конструкций при проведении строительных работ, возникают нежелательные последствия для древесины, металла, бетона и прочих материалов. Нежелательно образование капель воды на плотных полимерных материалах, которые использовались в качестве утеплителя. Иначе это приведет к таким последствиям:

• поверхность начнет быстро вздуваться;
• в разных частях комнаты начнет отслаиваться отделочный материал;
• на поверхностях, которые будет ниже точки, в обязательном порядке появятся капли воды;

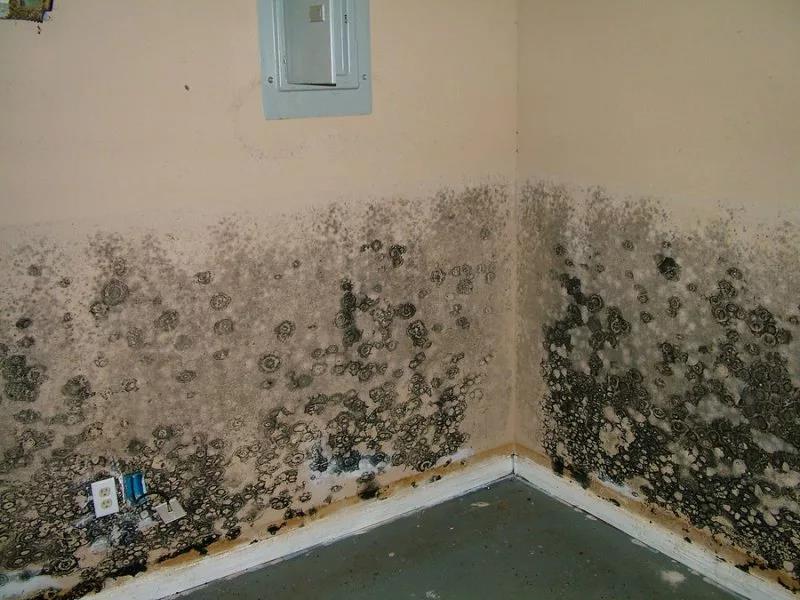

• на перекрытиях появится плесень, которая опасна для жизни людей;
• несущие перекрытия начнут стремительно разрушаться, что сократит срок эксплуатации постройки.

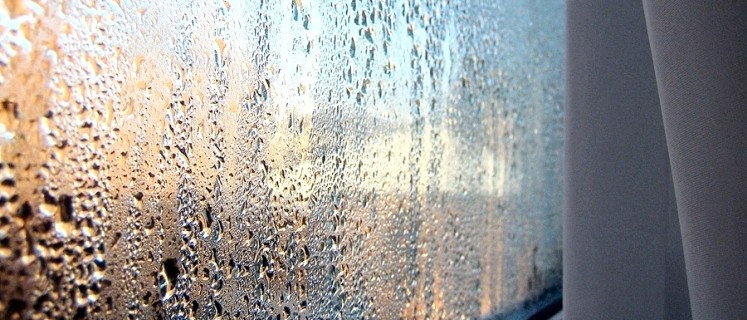

Почему «плачут» окна?

С помощью современных технологий стало возможным создать уютные условия для жизни в квартире. Например, пластиковые окна эффективно защищают жилье от холода и лишних шумов с улицы. Кроме того, теперь хозяйкам не нужно каждый осень заниматься утеплением окон.

Цены на спрей защита от плесени Mellerud

Mellerud спрей защита от плесени

Тем не менее, вышеперечисленные преимущества бывают не во всех случаях, а только тогда, когда монтаж проводили в соответствии с правилами. Ведь даже утепленные деревянные рамы все равно имеют микроскопические отверстия, которые нужны для естественной вентиляции. В пластике таких отверстий нет, поэтому рамы не пропускают воздух.

Из-за того что происходит колебания соотношений температуры и влажности воздуха в помещении, окна начинают «плакать». Капли воды собираются на стеклах, а затем стекают вниз, что вызывает массу неудобств. Ведь предметы, которые находятся вокруг, начинают плесневеть.

О том, как бороться с конденсатом на окнах, можно прочитать в нашей специальной статье.

Поэтому при монтаже окон учитывают значение точки росы. Так, однокамерные конструкции ставят только в теплых регионах страны. В других случаях потребуются трехкамерные или четырехкамерные окна.

Следует сделать вывод, что если в регионе преобладаем мягкий климат, то можно проложить только внутреннее утепление. В других ситуациях потребуется плотный наружный слой изоляции. Тем не менее, для того чтобы принять правильное решение, необходимо использовать предварительные расчеты.

Практические примеры расчета точки росы в различных климатических условиях

Расчет точки росы является важным аспектом в строительстве, особенно при проектировании зданий и выборe материалов. Разные климатические условия требуют различных подходов к расчету точки росы, что позволяет избежать проблем с конденсацией и обеспечивать комфортные условия внутри помещений.

Рассмотрим несколько практических примеров расчета точки росы в различных климатических условиях.

Пример 1: Умеренный климат

В умеренном климате, где температура колеблется от 0 до 20 градусов Цельсия, расчет точки росы можно провести с использованием формулы:

Tdp = T - (100 - RH) / 5

где Tdp — температура точки росы, T — текущая температура воздуха, RH — относительная влажность в процентах.

Предположим, что температура воздуха составляет 15°C, а относительная влажность — 70%. Подставляя значения в формулу, получаем:

Tdp = 15 - (100 - 70) / 5 = 15 - 6 = 9°C

Таким образом, точка росы составляет 9°C. Это значение позволяет определить, при какой температуре может начаться конденсация влаги на холодных поверхностях.

Пример 2: Тропический климат

В тропическом климате, где температура может достигать 30°C и выше, а влажность часто превышает 80%, расчет точки росы требует особого внимания. Используем ту же формулу:

При температуре 30°C и относительной влажности 85%:

Tdp = 30 - (100 - 85) / 5 = 30 - 3 = 27°C

В этом случае точка росы составляет 27°C. Это означает, что при температуре ниже 27°C на поверхностях может образовываться конденсат, что важно учитывать при проектировании систем вентиляции и кондиционирования.

Пример 3: Холодный климат

В холодном климате, где температура может опускаться ниже 0°C, расчет точки росы также имеет свои особенности. Например, при температуре -5°C и относительной влажности 60%:

Tdp = -5 - (100 - 60) / 5 = -5 - 8 = -13°C

Точка росы составляет -13°C, что указывает на то, что конденсация может происходить только при значительном понижении температуры. Это важно учитывать при выборе теплоизоляционных материалов и проектировании систем отопления.

Каждый из приведенных примеров демонстрирует, как климатические условия влияют на расчет точки росы и, следовательно, на проектирование зданий. Знание точки росы позволяет избежать проблем с конденсацией, что в свою очередь способствует долговечности строительных материалов и комфортным условиям для проживания.

Вопрос-ответ

Точка росы как рассчитывается?

Температура воздуха +16°С, относительная влажность воздуха 65%. Найдите ячейку на пересечении температуры воздуха +16°С и влажности воздуха 65%. Получилось +9°С – это и есть точка росы.

Какова точка росы при температуре 75°F и влажности 35%?

Если температура в хранилище составляет 75°F (24°C), а относительная влажность — 35%, то точка росы в этом месте будет равна 45°F (7°C).

Советы

СОВЕТ №1

Изучите основы точки росы и ее влияние на строительные материалы. Понимание того, как температура и влажность взаимодействуют, поможет вам избежать проблем с конденсацией и плесенью в будущем.

СОВЕТ №2

При проектировании зданий учитывайте местные климатические условия. Используйте данные о температуре и влажности для точного расчета точки росы, чтобы обеспечить комфортный и безопасный микроклимат внутри помещений.

СОВЕТ №3

Используйте специализированные программы и калькуляторы для расчета точки росы. Это поможет вам более точно определить, где может возникнуть конденсат и как избежать его негативных последствий.

СОВЕТ №4

Обратите внимание на выбор теплоизоляционных материалов. Правильный выбор и установка изоляции помогут поддерживать температуру выше точки росы, что снизит риск образования конденсата и улучшит энергоэффективность здания.
