Газовые котлы Vaillant зарекомендовали себя как надежные устройства для отопления и горячего водоснабжения. В статье рассмотрим устройство котлов Vaillant, их электрические и гидравлические схемы, а также принцип работы различных моделей: одно- и двухконтурных, настенных и напольных. Понимание конструкции и особенностей работы этих котлов поможет выбрать подходящую модель для вашего дома и обеспечить ее правильную эксплуатацию, что повысит эффективность системы отопления и снизит затраты на энергоресурсы.
Устройство котлов Вайлант
Эксперты отмечают, что газовые котлы Вайлант представляют собой высокоэффективные устройства, которые обеспечивают надежное отопление и горячее водоснабжение. Их электрическая схема включает в себя блок управления, который отвечает за автоматизацию процессов, таких как розжиг горелки и поддержание заданной температуры. Гидравлическая схема, в свою очередь, обеспечивает циркуляцию теплоносителя, что позволяет равномерно распределять тепло по системе. Принцип работы котла основан на сжигании газа, что приводит к образованию тепла, передаваемого через теплообменник. Благодаря современным технологиям, такие котлы отличаются высокой энергоэффективностью и низким уровнем выбросов, что делает их экологически чистым выбором для отопления.

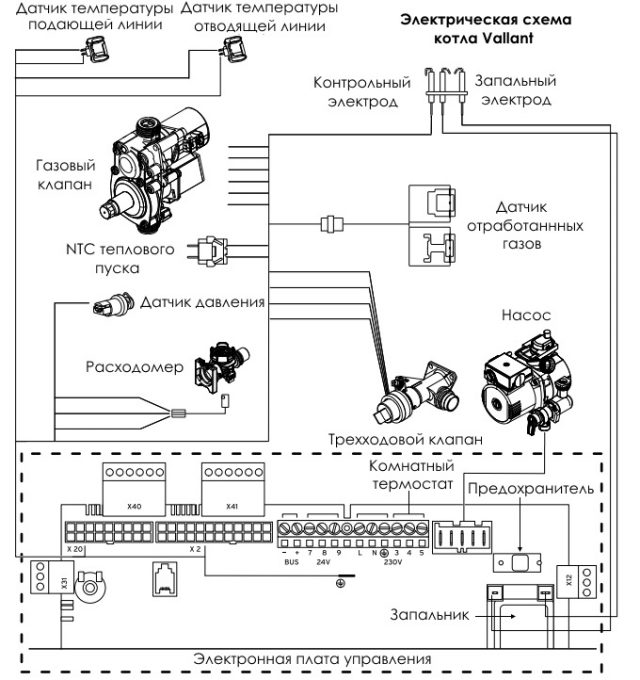

Электрическая схема
Изучим конструкцию котла Вайлант, опираясь на изображения и схемы из монтажного руководства. Для корректной настройки во время установки и диагностики неисправностей крайне важна принципиальная электрическая схема. Она демонстрирует, как именно подключаются все компоненты устройства к электрической плате управления.
Электрическая схема для определенной модели газового нагревателя может незначительно отличаться от стандартной версии. Для выполнения ремонта и настройки конкретной модели необходимо обращаться к инструкции по эксплуатации, которая прилагается к каждому устройству.
| Компонент | Функция | Принцип работы |
|---|---|---|
| Горелка | Сжигание газа для нагрева теплоносителя | Газ подается к форсункам, смешивается с воздухом и воспламеняется, создавая пламя. |
| Теплообменник | Передача тепла от сгоревшего газа к воде | Горячие продукты сгорания проходят через теплообменник, нагревая циркулирующую в нем воду. |
| Вентилятор (дымосос) | Удаление продуктов сгорания и подача воздуха для горения | Создает тягу для вывода дымовых газов через дымоход и обеспечивает приток свежего воздуха к горелке. |
| Газовый клапан | Регулирование подачи газа к горелке | Электронно управляется для открытия/закрытия подачи газа и регулирования его объема в зависимости от требуемой мощности. |
| Расширительный бак | Компенсация теплового расширения воды в системе отопления | Содержит мембрану, которая разделяет воду и воздух (или азот). При нагреве вода расширяется, сжимая воздух в баке, предотвращая избыточное давление. |
| Циркуляционный насос | Обеспечение циркуляции теплоносителя в системе отопления | Перекачивает нагретую воду из котла по трубам системы отопления и обратно. |
| Датчик температуры (NTC) | Измерение температуры теплоносителя | Термистор, сопротивление которого изменяется в зависимости от температуры, передает данные в электронную плату управления. |
| Датчик давления | Контроль давления в системе отопления | Измеряет давление воды в системе и передает данные в электронную плату, предотвращая работу котла при низком давлении. |
| Предохранительный клапан | Защита системы от избыточного давления | Автоматически сбрасывает избыточное давление в системе, если оно превышает допустимый предел. |
| Электронная плата управления | Управление всеми функциями котла | Принимает сигналы от датчиков, обрабатывает их и выдает команды исполнительным механизмам (газовый клапан, насос, вентилятор) для поддержания заданных параметров. |
| Трехходовой клапан (для двухконтурных котлов) | Переключение потоков теплоносителя между отоплением и ГВС | В зависимости от запроса (отопление или горячая вода) перенаправляет поток нагретой воды либо в систему отопления, либо во вторичный теплообменник для ГВС. |
| Вторичный теплообменник (для двухконтурных котлов) | Нагрев воды для горячего водоснабжения | Пластинчатый теплообменник, где тепло от теплоносителя системы отопления передается проточной воде для ГВС. |
| Датчик протока ГВС (для двухконтурных котлов) | Определение начала отбора горячей воды | При открытии крана горячей воды датчик фиксирует поток и подает сигнал на электронную плату для переключения котла в режим ГВС. |
| Электрод розжига | Инициирование горения газа | Создает электрическую искру для воспламенения газовоздушной смеси на горелке. |
| Электрод ионизации (контроля пламени) | Контроль наличия пламени | При наличии пламени ионизирует газ, создавая электрический ток, который регистрируется электронной платой. Отсутствие тока означает отсутствие пламени и приводит к отключению подачи газа. |
| Дымоход | Отведение продуктов сгорания | Система труб для безопасного вывода отработанных газов из помещения. |
Интересные факты
Вот несколько интересных фактов о газовых котлах Vaillant, их устройстве и принципе работы:
-
Модульная конструкция: Газовые котлы Vaillant часто имеют модульную конструкцию, что позволяет легко заменять или обновлять отдельные компоненты, такие как теплообменники или насосы. Это не только упрощает обслуживание, но и увеличивает срок службы устройства.
-
Интеллектуальные системы управления: Современные газовые котлы Vaillant оснащены интеллектуальными системами управления, которые позволяют оптимизировать работу котла в зависимости от внешних условий и потребностей пользователя. Например, некоторые модели могут автоматически регулировать температуру в зависимости от погоды, что способствует экономии энергии.
-
Гидравлическая схема: В газовых котлах Vaillant используется гидравлическая схема, которая обеспечивает эффективный теплообмен. Вода, нагреваемая в теплообменнике, циркулирует по системе отопления, обеспечивая равномерное распределение тепла. Это позволяет достичь высокой эффективности и комфорта в отоплении помещений.
Эти факты подчеркивают как технические особенности, так и преимущества использования газовых котлов Vaillant в системах отопления.

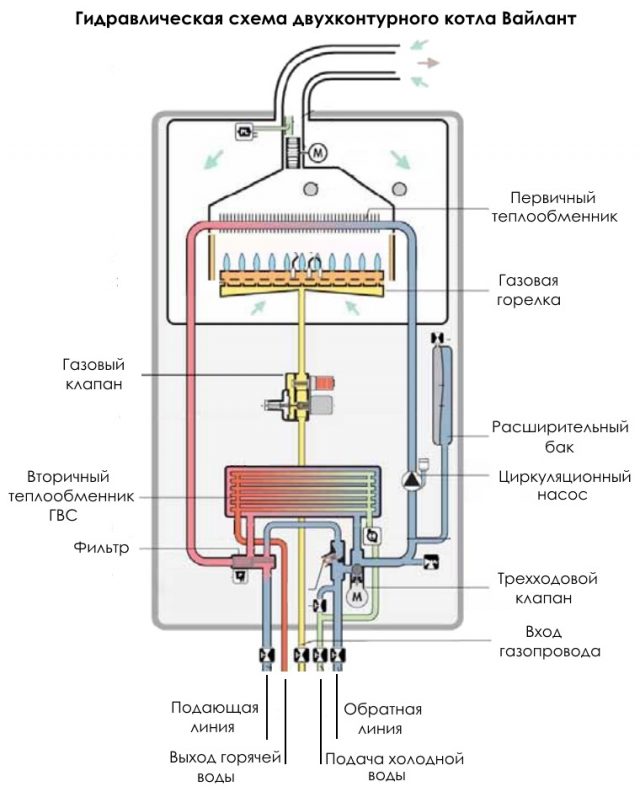

Гидравлическая схема
На гидравлической схеме функционирования котла представлены все элементы, через которые проходит жидкость в процессе ее нагрева. В нижней части схемы расположены пять труб: по две для горячего водоснабжения и отопления, а также одна, предназначенная для подачи газа.
В правый крайний патрубок поступает охлажденный теплоноситель из системы отопления. Жидкость проходит через трехходовой клапан и циркуляционный насос, после чего попадает в первичный теплообменник. В этом узле она нагревается и выходит через фильтр в левый крайний патрубок, направляясь в систему отопления. Если установлен приоритет на горячее водоснабжение, то теплоноситель проходит через вторичный теплообменник, где нагревает воду для бытовых нужд. Направление потока теплоносителя регулируется трехходовым клапаном.
Во второй патрубок с правой стороны поступает холодная чистая вода, которая направляется во вторичный теплообменник, а затем уже нагретая выходит во вторую трубу слева.
Особенности одно и двухконтурных моделей
Одноконтурные настенные котлы, например, модель Vaillant Turbotec plus VU, выделяются своей простой конструкцией и компактными размерами. Однако их основным недостатком является отсутствие функции горячего водоснабжения. Чтобы обеспечить нагрев проточной воды, потребуется дополнительно приобрести и установить бойлер косвенного нагрева.

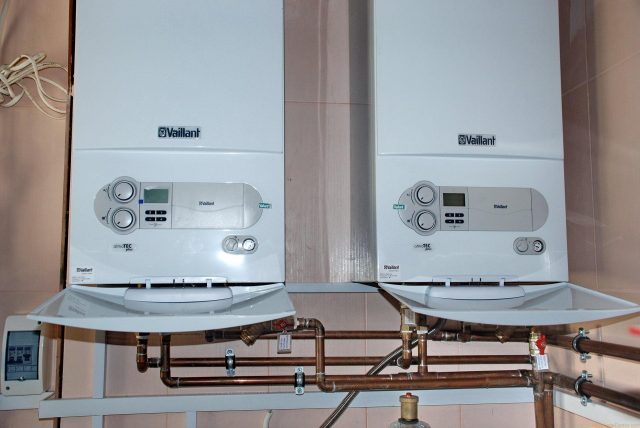

Котлы Vaillant Turbotec plus VU
Двухконтурные модели, такие как Vaillant 240, оснащены стальным вторичным теплообменником с тонкими стенками, который эффективно передает тепло от теплоносителя к проточной воде.
Кроме того, существуют двухконтурные устройства с интегрированным бойлером. Они имеют более крупные размеры, так как бак для воды расположен в нижней части корпуса. К таким моделям относятся Вайлант AtmoCompact и AtmoVit Combi. Давайте подробнее рассмотрим, как функционирует типичный двухконтурный котел.
Принцип работы
Давайте рассмотрим, как функционируют газовые котлы Вайлант. Эти устройства предназначены для обогрева помещений и нагрева воды для хозяйственных нужд. Они подключаются к системе отопления, где радиаторы распределены по всему дому. Когда температура теплоносителя падает до заданного уровня, срабатывает термостат, который отправляет сигнал на управляющую плату.
С этой платы поступает команда для активации циркуляционного насоса, открытия газового клапана и подачи электричества на электроды для розжига. В результате начинается горение газа в горелке, над которой установлен основной трубчатый теплообменник. В этом теплообменнике происходит передача тепла от сгорающего газа к теплоносителю, который циркулирует по трубкам.
Когда температура воды в системе отопления достигает установленного значения, термостат снова срабатывает, и работа котла останавливается. При открытии крана с горячей водой активируется трехходовой клапан, который направляет нагретый теплоноситель во вторичный теплообменник. В этом устройстве тепло передается водопроводной воде через тонкие стенки.
Некоторые модели, например, Vaillant Turbo, позволяют подключать выносной комнатный термостат. Это дает возможность регулировать температуру обогрева в помещении в соответствии с потребностями.

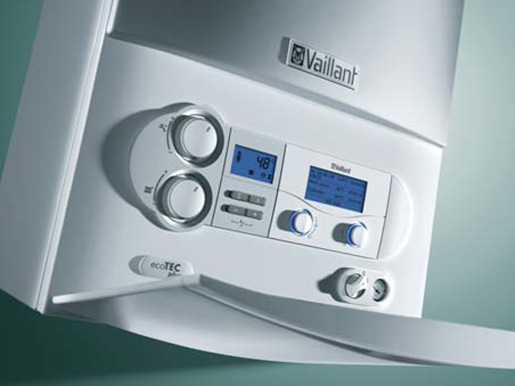

Конденсационные котлы, такие как Вайлант ecoTEC, оснащены теплообменником уникальной конструкции, который позволяет дополнительно использовать тепло, выделяющееся при конденсации продуктов сгорания.
Область использования и технические характеристики
Газовые котлы Вайлант предназначены для обогрева жилых и производственных помещений. В зависимости от конкретной модели, они обладают различными мощностными характеристиками. Например, существуют компактные устройства, такие как Eco Compact с мощностью 4 кВт, а также более мощные варианты, такие как Eco Craft VKK, достигающие 294 кВт. При необходимости, некоторые модели могут объединяться в каскад для увеличения выработки тепловой энергии.
Котлы выпускаются как настенного, так и напольного исполнения. В зависимости от конструкции камеры сгорания, доступны атмосферные и турбированные модели. Например, Вайлант Т3 имеет атмосферную камеру, тогда как Т4 оснащен закрытой камерой сгорания. Теплообменники изготавливаются из меди, нержавеющей стали или чугуна.
Все устройства оборудованы современными системами защиты от замерзания, перегрева, гашения пламени и отсутствия тяги. Некоторые модели могут работать как на природном, так и на сжиженном газе. Все котлы имеют электронное управление и автоматический розжиг. Модулируемые горелки обеспечивают плавную настройку необходимой мощности работы.
Преимущества и недостатки газовых котлов Вайлант
Газовые котлы Вайлант зарекомендовали себя как надежные и эффективные устройства для отопления и горячего водоснабжения. Однако, как и любое оборудование, они имеют свои преимущества и недостатки, которые важно учитывать при выборе системы отопления.
Преимущества газовых котлов Вайлант
- Высокая эффективность: Газовые котлы Вайлант обладают высоким коэффициентом полезного действия (КПД), что позволяет им эффективно использовать газ и снижать затраты на отопление.
- Компактные размеры: Многие модели имеют компактные размеры, что позволяет устанавливать их в ограниченных пространствах, таких как кухни или подсобные помещения.
- Надежность: Котлы Вайлант известны своей долговечностью и надежностью. Они проходят строгие испытания и сертификацию, что гарантирует их высокое качество.
- Современные технологии: Вайлант использует передовые технологии, такие как модуляция мощности и интеллектуальные системы управления, что позволяет оптимизировать работу котла и снизить потребление энергии.
- Экологичность: Газовые котлы выделяют меньше вредных веществ по сравнению с другими видами топлива, что делает их более экологически чистым вариантом для отопления.
- Удобство эксплуатации: Современные модели оснащены цифровыми панелями управления, которые позволяют легко настраивать и контролировать работу котла, а также получать информацию о его состоянии.
Недостатки газовых котлов Вайлант
- Зависимость от газа: Основным недостатком является зависимость от газоснабжения. В случае перебоев с подачей газа котел не сможет функционировать.
- Стоимость: Газовые котлы Вайлант могут иметь высокую первоначальную стоимость, что может стать препятствием для некоторых потребителей.
- Необходимость в обслуживании: Для обеспечения безопасной и эффективной работы котла требуется регулярное техническое обслуживание, что также связано с дополнительными затратами.
- Шум: Некоторые модели могут создавать шум во время работы, что может быть неудобно для пользователей, особенно в небольших помещениях.
- Установка: Установка газового котла требует соблюдения определенных норм и правил, что может потребовать привлечения специалистов и дополнительных затрат.
Таким образом, газовые котлы Вайлант представляют собой эффективное решение для отопления, однако их выбор должен основываться на тщательном анализе всех преимуществ и недостатков, а также на индивидуальных потребностях и условиях эксплуатации.
Вопрос-ответ
Устройство и принцип работы газового котла?
Принцип работы газового котла: теплоноситель, проходя через теплообменник, нагревается и далее циркулирует по системе отопления, отдавая полученную тепловую энергию через радиаторы, теплый пол, полотенцесушители, а также обеспечивая нагрев воды в бойлере косвенного нагрева (в случае его подключения к котлу на газе).
Как работает система отопления Vaillant?
Поверните ручку управления по часовой стрелке для увеличения температуры и против часовой стрелки для ее уменьшения. Значение на короткое время отобразится на дисплее котла. Чтобы полностью выключить котел, переведите главный выключатель из положения «I» в положение «0». Примечание: НЕ СПУСКАЙТЕ ВОЗДУХ ИЗ РАДИАТОРОВ.
Что чаще всего выходит из строя в газовом котле?
Самая вероятная причина — вышел из строя датчик тяги. Но также затухание огня может быть связано с неисправностью терморегулятора, засорением теплообменника, поломкой циркуляционного насоса, трехходового клапана. Определить, что сломалось, можно по коду ошибки или при диагностике схемы с помощью специального тестера.
Советы
СОВЕТ №1
Перед началом работы с газовым котлом Вайлант обязательно ознакомьтесь с инструкцией по эксплуатации. Это поможет вам понять основные функции устройства, а также особенности его электрической и гидравлической схемы.
СОВЕТ №2
Регулярно проводите техническое обслуживание вашего газового котла. Это включает в себя чистку фильтров, проверку давления газа и уровня воды в системе. Поддержание оборудования в хорошем состоянии продлит его срок службы и повысит эффективность работы.
СОВЕТ №3
Обратите внимание на настройки термостата и режимы работы котла. Правильная настройка поможет оптимизировать потребление газа и снизить затраты на отопление, а также обеспечит комфортную температуру в вашем доме.
СОВЕТ №4
Если вы заметили какие-либо неисправности или необычные звуки в работе котла, не откладывайте вызов специалиста. Самостоятельные попытки ремонта могут привести к серьезным последствиям, включая утечку газа или повреждение оборудования.
