Газовые котлы отопления — популярное и эффективное решение для обогрева жилых и коммерческих помещений. В статье рассмотрим устройство и принцип работы газового котла, а также его основные компоненты: горелку, теплообменник, циркулярный насос и другие важные элементы. Понимание работы этих агрегатов поможет выбрать подходящий котел для вашего дома и обеспечить его правильную эксплуатацию и обслуживание, что повысит эффективность отопления и снизит затраты на энергоресурсы.

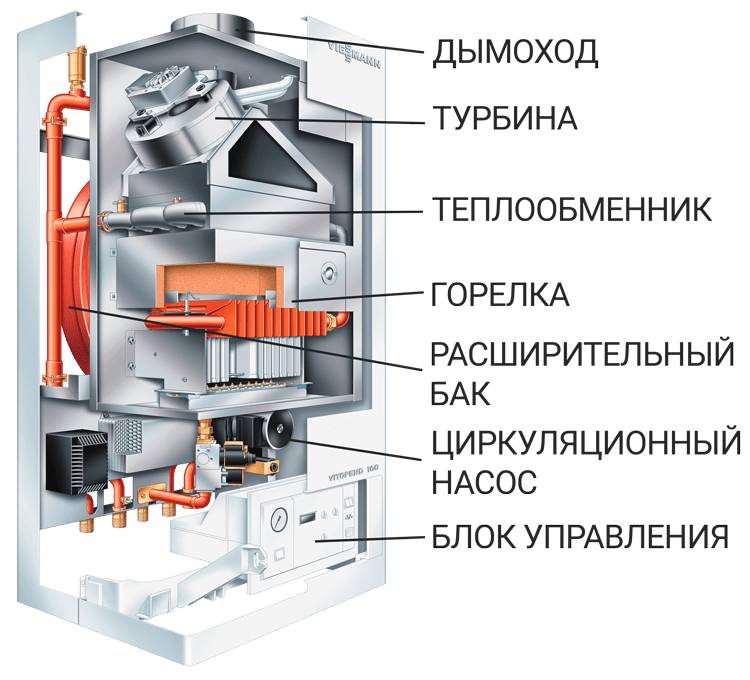

Как устроен газовый котел?

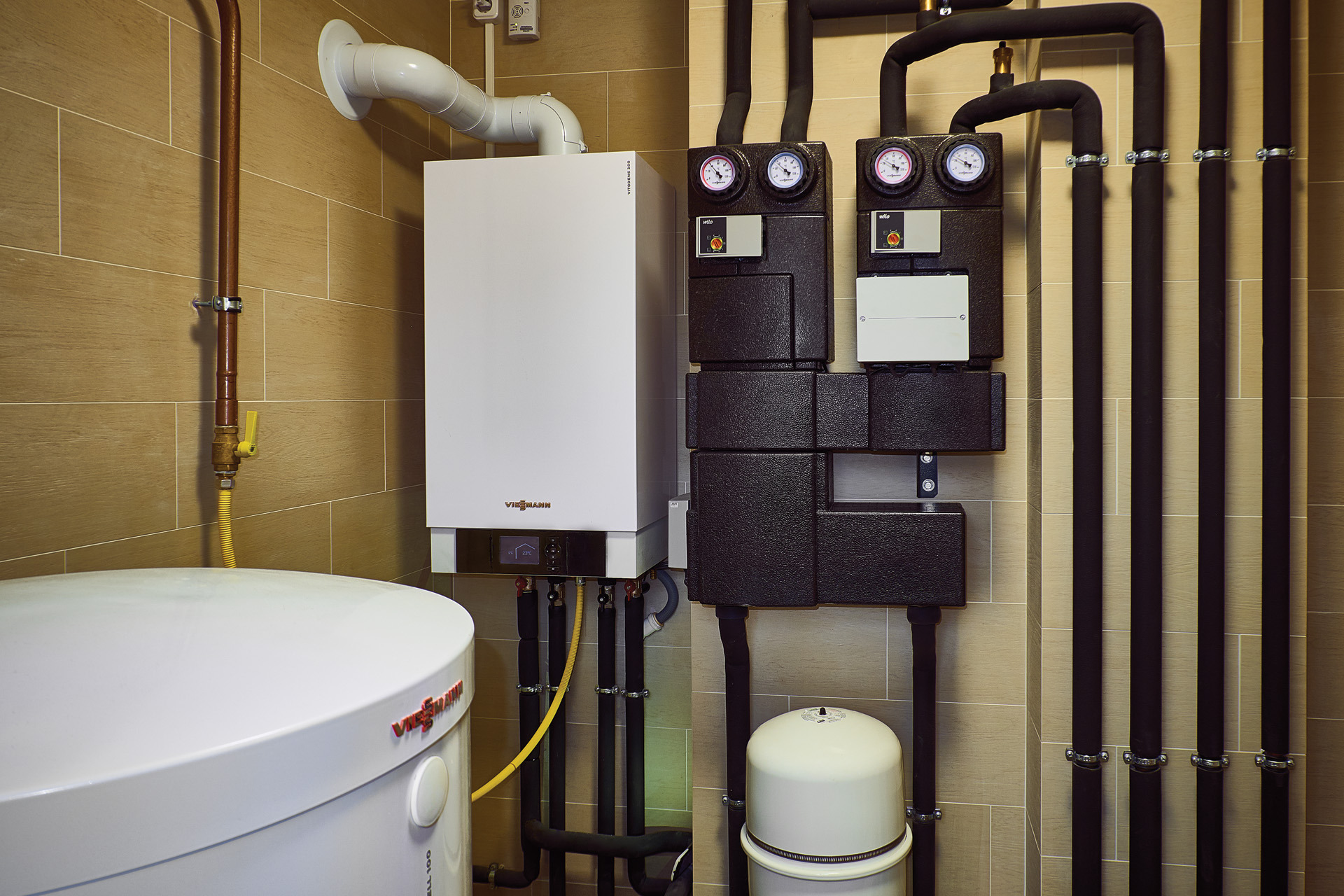

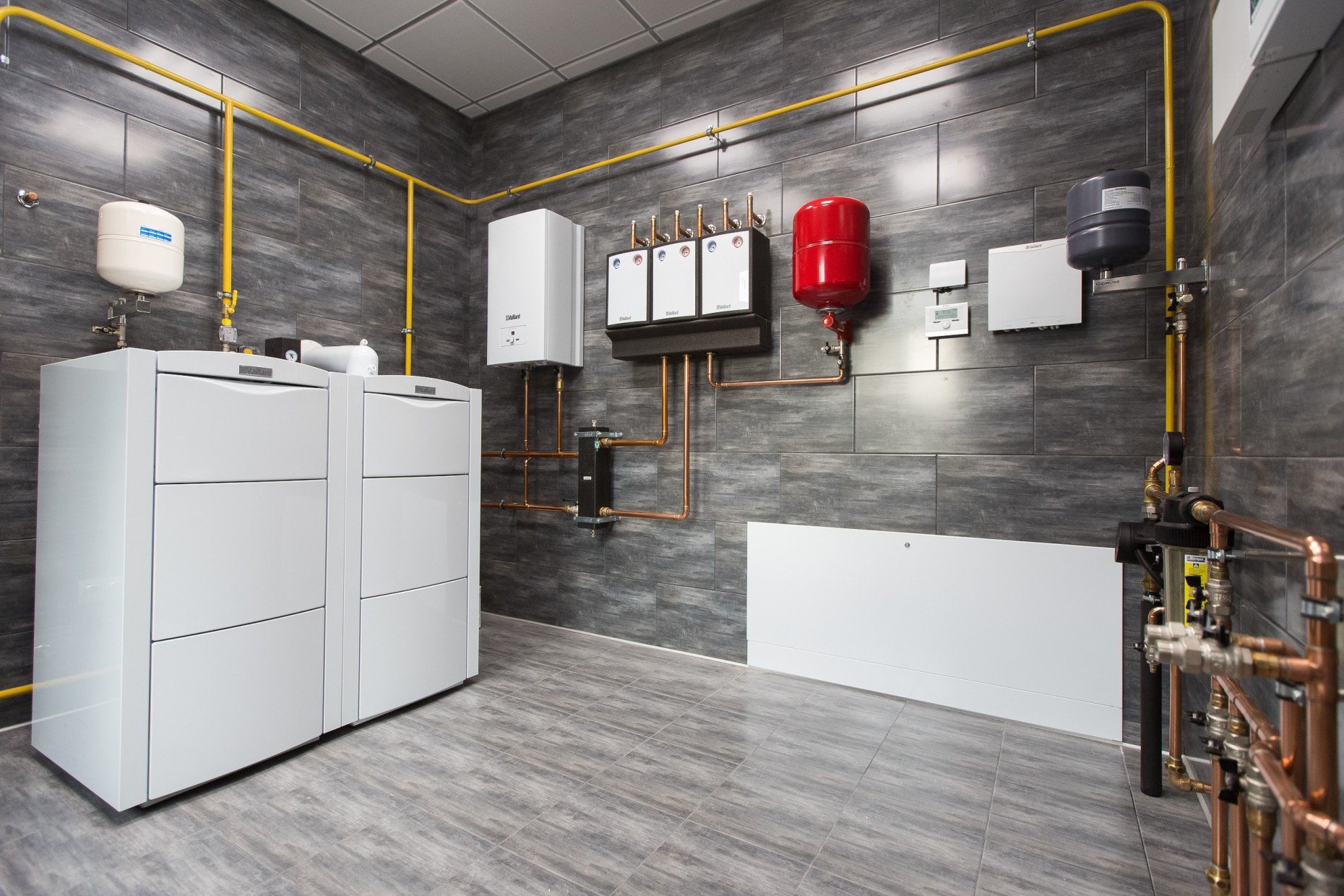

Современный настенный газовый нагреватель, который устанавливается на стену, представляет собой полностью функциональное устройство, предназначенное для отопления частного жилья. Он включает в себя все необходимые компоненты для работы газового котла в квартире, а также системы автоматического управления и контроля. По сути, это миниатюрная котельная.

Важно разобраться в том, из каких частей состоит данный нагреватель. Устройство газового котла для отопления не так сложно, как может показаться на первый взгляд. Конструкция котла включает в себя следующие ключевые элементы:

• горелка с газовой арматурой;
• первичный теплообменник;
• циркуляционный насос;
• расширительный бак;
• системы безопасности и автоматического управления;
• контур для нагрева горячей воды (если котел двухконтурный).

Эксперты в области отопительных систем отмечают, что газовые котлы являются одним из самых эффективных решений для обогрева жилых и коммерческих помещений. Принцип работы таких котлов основан на сжигании природного газа, что приводит к образованию тепла. Это тепло передается через теплообменник в систему отопления, обеспечивая комфортную температуру в помещениях.

Специалисты подчеркивают важность правильной настройки и обслуживания котла для достижения максимальной эффективности. Современные модели оснащены автоматическими системами управления, которые регулируют подачу газа в зависимости от температуры в помещении, что позволяет существенно экономить топливо. Кроме того, газовые котлы отличаются высокой надежностью и долговечностью, что делает их популярным выбором среди пользователей. Однако эксперты также предупреждают о необходимости соблюдения мер безопасности, включая регулярные проверки и установку газоанализаторов, чтобы избежать потенциальных рисков.

Горелка

В нижней части камеры сгорания котла располагается горелка. Газ поступает по трубопроводу в коллектор и через жиклеры направляется в горелку. Затем срабатывает электрод розжига, возникает искра, открывается газовый клапан, и начинается процесс зажигания. Второй электрод, отвечающий за ионизацию или контроль пламени, отправляет сигнал на плату управления, подтверждая, что пламя на горелке горит.

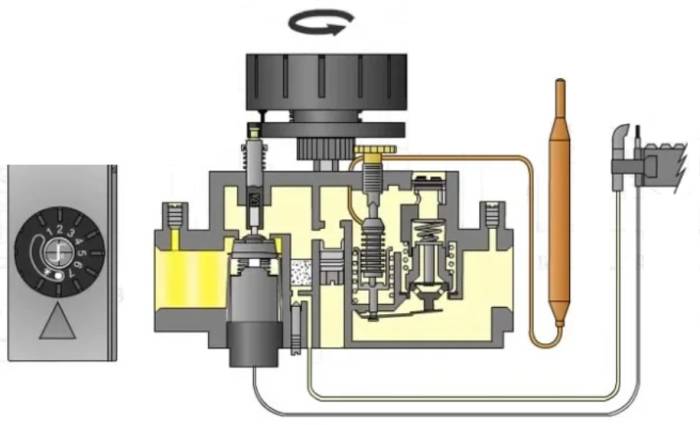

Все настенные газовые устройства оснащены регулируемой горелкой, что позволяет при необходимости изменять подачу газа и, соответственно, модулировать пламя. Газ поступает на горелку через специальный газовый клапан.

В современных газовых нагревательных системах этот клапан автоматически регулирует мощность устройства в процессе работы, изменяя объем подаваемого газа для горения. Через патрубок на горелку подается строго определенное количество газа, что обеспечивает модуляцию пламени. Это позволяет поддерживать заданную пользователем температуру, независимо от объема расходуемой воды.

Обычно горелки изготавливаются из нержавеющей стали. В зависимости от типа бойлера они могут иметь плоскую, цилиндрическую или другую сложную форму для горения. Для активации горелки используется электрод розжига. Часто, помимо функции розжига, этот электрод также контролирует наличие пламени на горелке во время ее работы. В некоторых случаях для этой цели применяются два электрода: один для розжига, а второй – для контроля наличия пламени.

Интересные факты

Вот несколько интересных фактов о газовых котлах отопления:

1. Эффективность и КПД: Современные газовые котлы могут достигать коэффициента полезного действия (КПД) до 98%. Это означает, что почти вся энергия, содержащаяся в газе, преобразуется в тепло, что делает их одними из самых эффективных систем отопления.

2. Конденсационные технологии: Конденсационные газовые котлы используют принцип конденсации водяного пара, образующегося при сгорании газа. Это позволяет извлекать дополнительное тепло из отработанных газов, что значительно увеличивает их эффективность по сравнению с традиционными котлами.

3. Автоматизация и управление: Современные газовые котлы часто оснащены интеллектуальными системами управления, которые могут автоматически регулировать температуру в зависимости от внешних условий и потребностей пользователей. Это позволяет не только повысить комфорт, но и снизить потребление газа, что экономит деньги и уменьшает воздействие на окружающую среду.

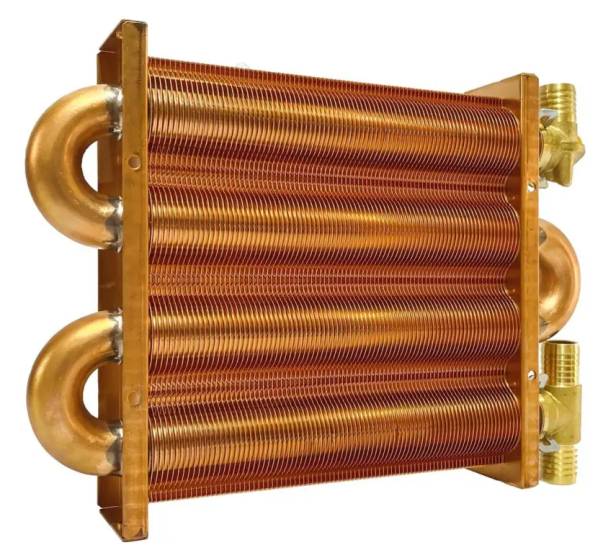

Теплообменник

Основной теплообменник, отвечающий за нагрев теплоносителя, находится в камере сгорания котла. Через него проходит теплоноситель, который нагревается под воздействием пламени.

С его помощью осуществляется передача тепла от дымовых газов к теплоносителю, который затем направляется в систему.

К теплообменнику подключены два трубопровода: один для подачи, другой для обратного потока. В большинстве традиционных нагревательных устройств теплообменник изготавливается из меди.

Труба, выполненная в форме змеевика, расположена так, что тепло передается от пластин к теплоносителю. В кондиционерах первичный теплообменник обычно изготавливается из нержавеющей стали или алюминия, что обусловлено необходимостью повышенной устойчивости к агрессивной кислой среде.

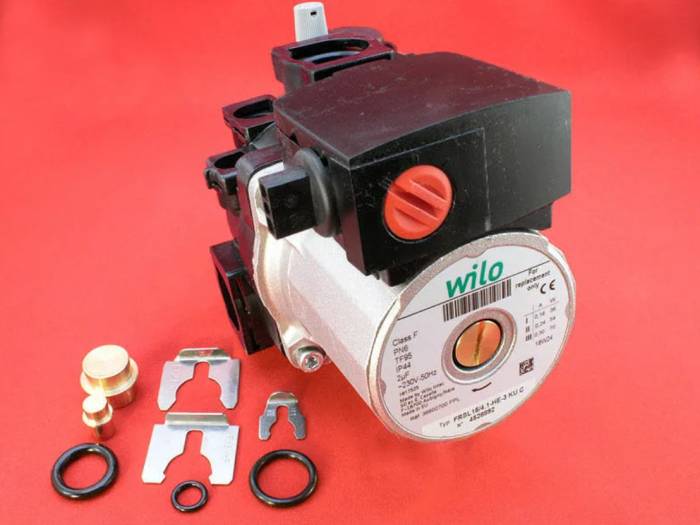

Циркулярный насос

Циркуляционный насос служит для перекачивания теплоносителя в системе отопления. В качестве теплоносителя может использоваться как вода, так и котельный антифриз. Теплоноситель проходит через котел, а за его циркуляцию отвечает встроенный циркуляционный насос. Обычно мощность насоса вполне достаточна для обеспечения необходимой циркуляции теплоносителя в системе отопления.

Для точного определения объема теплоносителя в паспорте котла указаны его расходно-напорные характеристики. В закрытых системах отопления применяются насосы без подшипников, где смазка осуществляется за счет теплоносителя, который проходит через насос. Обычно насосы имеют несколько режимов работы, что позволяет легко подобрать их для любого типа котла. Управление насосом осуществляется автоматикой котла.

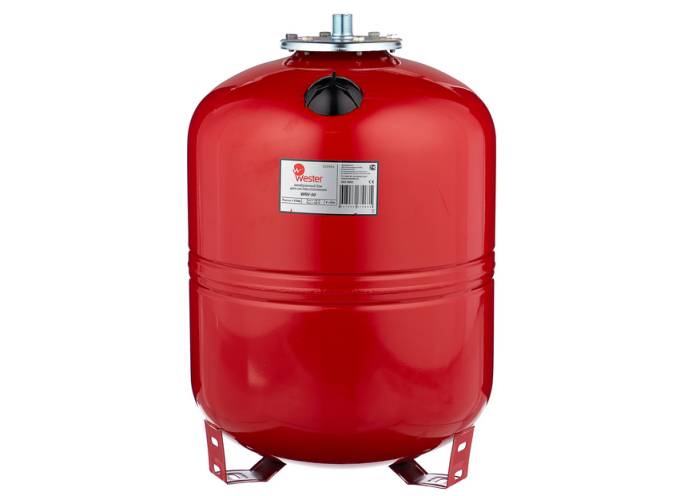

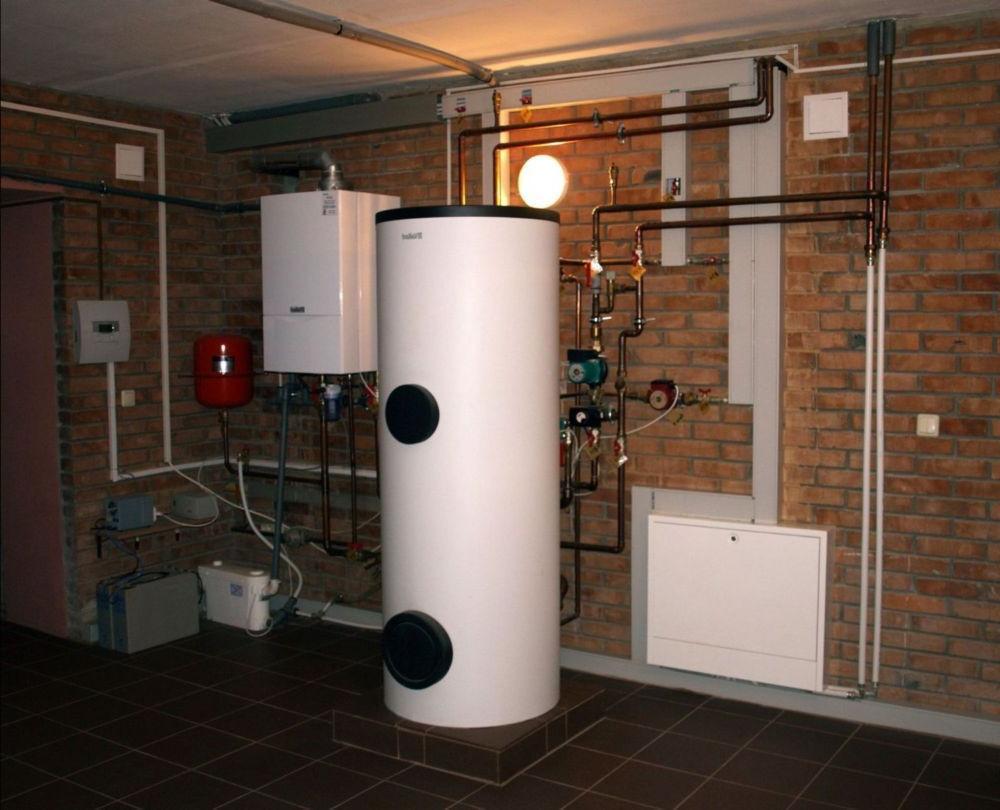

Расширительный бак

В системе отопления устанавливается расширительный бак, который выполняет важную функцию: он компенсирует тепловое расширение теплоносителя при его нагреве. В закрытой системе отопления этот накопительный элемент представляет собой герметичную конструкцию, внутри которой находится мембрана или резиновый шар. В верхней части капсулы расположен ниппель, предназначенный для закачивания воздуха или газообразного азота.

С помощью ниппеля можно регулировать давление внутри капсулы, добавляя воздух, что позволяет оптимизировать работу системы отопления в соответствии с необходимыми параметрами. В зависимости от типа используемого котла, система закрытого типа функционирует при различных давлениях, обычно в диапазоне от 0,5 до 3 бар. Завод-изготовитель настраивает расширительные баки на давление в пределах 1,5-3 бар.

Наиболее эффективным местом для установки мембранного бака является его врезка в обратный трубопровод, близко к всасывающему патрубку и циркуляционному насосу. Такой способ подключения обеспечивает стабильное давление в системе отопления. Кран для слива теплоносителя часто используется во время технического обслуживания котла, когда необходимо опустошить его и проверить давление в расширительном баке.

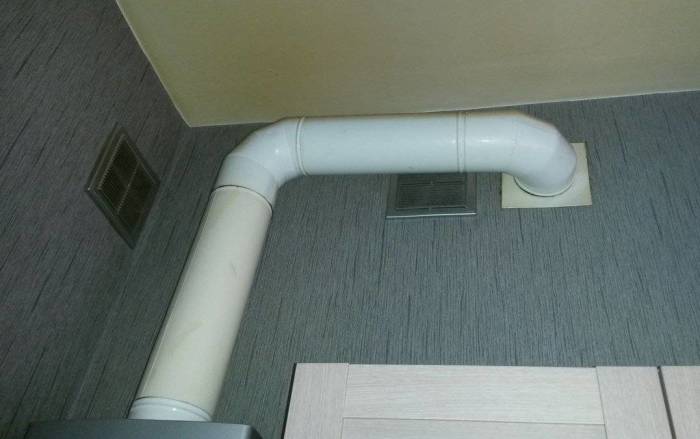

Отвод дыма

Вентилятор отвечает за удаление отработанных дымовых газов из камеры сгорания и располагается в верхней части котла. Он выводит продукты сгорания через дымоход, который проходит через стену и выходит на улицу.

Кроме того, вентилятор также служит для всасывания свежего воздуха, необходимого для процесса горения. Эти устройства изготавливаются из алюминия или оцинкованной стали и имеют мощность в диапазоне от 35 до 80 Вт. Существуют два типа отвода дыма: обычный и атмосферный.

Автоматика котла активирует вентилятор перед запуском горелки и контролирует его работу с помощью пневмореле, подключенного к вентилятору. При вращении вентилятор создает разрежение в камере сгорания котла, что способствует удалению угарного газа, образующегося в процессе сжигания.

Автоматика безопасности, электроника и модуль управления

На примере работы системы безопасности можно легко разобраться в принципах функционирования газового отопительного котла. На выходе из котла устанавливается группа безопасности, которая включает в себя следующие компоненты:

1. Манометр, позволяющий визуально отслеживать давление в отопительном контуре.
2. Автоматический воздухоотводчик, который часто располагается на патрубке после насоса или непосредственно на самом насосе. Он самостоятельно удаляет воздух и пар, образующиеся в процессе работы котла. Обычно, чтобы запустить котел, необходимо немного открутить или поднять колпачок до щелчка.
3. Предохранительно-сбросной клапан, который автоматически сбрасывает давление из системы отопления. Он остается закрытым при нормальной работе, но открывается, если давление в контуре превышает критическое значение в 3 бара, предотвращая повреждение элементов котла и системы отопления.

Большинство котлов оснащены встроенными защитными системами. При отключении электроэнергии такой котел автоматически отключается, а после восстановления питания снова включается и продолжает свою работу. Если подача газа прекращается, автоматика закрывает электромагнитный клапан, который контролирует подачу газа в котел, и его нужно будет перезапустить вручную.

Защита от замерзания необходима для нежилых помещений или дач, которые не требуют отопления зимой. Эта система работает в энергосберегающем режиме, контролируя температуру теплоносителя с помощью датчиков. Если температура опускается до 5-6ºС, котел включается, прогревает систему отопления и затем выключается.

Защита от блокировки циркуляционного насоса используется в основном в летние месяцы, когда отопительная система не функционирует. В этом случае насос включается один раз в день, что помогает избежать простоя ротора и значительно снижает риск его поломки.

Некоторые котлы имеют встроенную систему самодиагностики, которая анализирует состояние компонентов котла и, в случае неисправности, выводит на дисплей код ошибки. Пользователь может сообщить этот код сервисным службам, что позволяет диагностировать 90% всех возможных проблем.

Для защиты от перегрева применяется накладной термостат. Если температура теплоносителя превышает 100ºС, термостат срабатывает, и автоматика котла отключает горелку. Далее, по ходу движения теплоносителя, устанавливается датчик контроля температуры, который может быть погружным или накладным. С помощью этого датчика автоматика котла регулирует подачу газа через газовый клапан, стараясь поддерживать заданную температуру.

Реле давления разрешает запуск котла только при условии, что давление в системе отопления составляет не менее 0,5 бара. Если давление падает ниже этого уровня, автоматика отключает горелку, насос и вентилятор. В кондиционных котлах используется электронный датчик давления, который позволяет на дисплее видеть текущее давление.

Как устроен настенный газовый котёл и принцип его работы

Принцип работы оборудования

Принцип функционирования газового отопительного котла достаточно прост. Если вы уже знакомы с работой газовой котельной, вам не составит труда понять, как организовано газовое отопление.

Запуск котла в систему отопления происходит по следующему алгоритму:

• В первую очередь проверяется термостат перегрева. Если контакт замкнут, это указывает на то, что температура в норме и не превышает 100ºС.
• Затем осуществляется опрос реле давления. Замкнутый контакт свидетельствует о том, что давление в системе отопления находится на безопасном уровне.
• Далее проверяется датчик температуры, который должен показывать значение не ниже +2ºС и не выше 95ºС. Если температура выходит за эти пределы, автоматика сообщает о неисправности.

• Для успешного запуска котла температура должна оставаться в пределах указанного диапазона и не быть ниже установленной на панели котла.

• На последнем этапе перед запуском проверяется состояние пневмореле, которое должно находиться в разомкнутом состоянии.

• Если все элементы функционируют исправно, автоматика котла активирует насос, и начинается циркуляция теплоносителя.
• Затем подается питание на вентилятор котла. Если вентилятор работает корректно, создается необходимая тяга в дымоходе, и поступает достаточное количество воздуха для горения. В течение 5 секунд после запуска вентиляторов пневмореле переключается с разомкнутого на замкнутый контакт. Это сигнализирует автоматике о том, что все в порядке, и можно запускать горелку.

• На электрод подается высокое напряжение в течение 5 секунд, что обеспечивает искру, необходимую для запуска горелки.

• В то же время поступает команда на открытие газового клапана, и газ начинает поступать на горелку, что приводит к ее запуску.

• Если горелка успешно запускается, автоматика фиксирует пламя с помощью электрода контроля пламени. Если горелка не запускается с первой попытки, котел делает несколько дополнительных попыток. В случае неудачи автоматика сигнализирует о неисправности.
• При успешном запуске в процессе работы автоматика регулирует мощность горелки, изменяя напряжение на газовом клапане, и нагревает теплоноситель до необходимой температуры.
• Нагрев и температура контролируются с помощью датчика температуры.

Газовый котёл (ПРИНЦИП ДЕЙСТВИЯ)

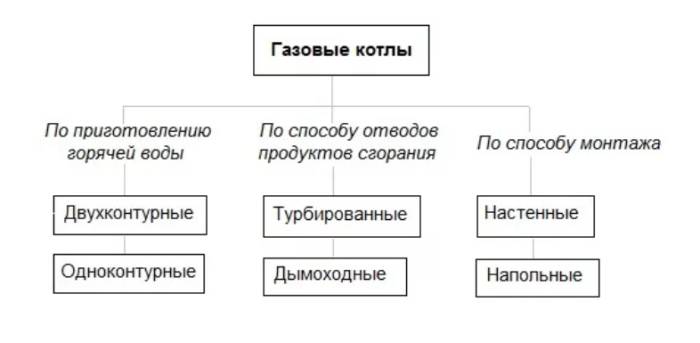

Разновидности и классификация газовых котлов

Газовые агрегаты можно условно разделить на две категории:

• импортные;
• отечественные.

Еще одно деление котлов основано на их установке:

1. Напольные. Это, по сути, атмосферные котлы, которые отличаются доступной ценой, но требуют значительных объемов газа. У них есть ограничения по автоматизации, и для их работы необходим полноценный дымоход. Напольные газовые котлы могут быть как энергозависимыми, так и энергонезависимыми. Энергозависимые модели нуждаются в электропитании 220 В из-за встроенной электроники и автоматики.
2. Настенные. Чаще всего это турбированные котлы.
3. Конденсационные. Несмотря на критику, эти котлы представляют собой будущее. Все они являются энергозависимыми.

Настенные газовые котлы подразделяются на:

• одноконтурные;
• двухконтурные;
• традиционные;
• с открытой камерой сгорания;
• с закрытой камерой сгорания.

Каждый котел, как с открытой, так и с закрытой камерой, может иметь два контура. Одноконтурный котел, установленный в квартире с подведенным газом, предназначен исключительно для отопления. В двухконтурных котлах используется вторичный пластинчатый теплообменник, изготовленный из нержавеющей стали, который нагревает входящую холодную воду до необходимой температуры с помощью теплоносителя системы отопления. Подогретая вода затем поступает в контур горячего водоснабжения.

Датчик расхода передает сигнал автоматике котла о необходимости нагрева горячей воды. Он активируется при открытии крана горячей воды, если расход превышает 2,5 л/мин. Для быстрого реагирования на изменения температуры в датчике горячей воды обычно используется погружной тип.

Автоматика определяет мощность горелки на основе показаний этого датчика, обеспечивая необходимую температуру горячей воды. Трехходовой клапан с мотором управляет потоком теплоносителя, направляя его в контур отопления, а при получении сигнала от датчика расхода воды перенаправляет поток во вторичный теплообменник для нагрева воды, не смешивая их.

Теплоноситель и нагреваемая вода разделены пластинами, что обеспечивает оптимальную теплопередачу, так как их потоки движутся навстречу друг другу. Когда кран горячей воды закрывается, поток через вторичный теплообменник прекращается, и котел возвращается к подогреву системы отопления.

Если подогрев системы отопления больше не требуется, котел отключает горелку, закрывая газовый клапан. Вентилятор продолжает работать еще несколько секунд, очищая камеру сгорания от продуктов горения, прежде чем отключиться.

Если в помещении установлен термостат, который отключает котел, то через 3 минуты после его срабатывания отключается и насос. При новом запросе на отопление или горячую воду алгоритм работы повторяется.

Реже встречаются комбинированные устройства, которые нагревают теплоноситель с помощью одного теплообменника, где одновременно происходит нагрев теплоносителя и воды для системы горячего водоснабжения.

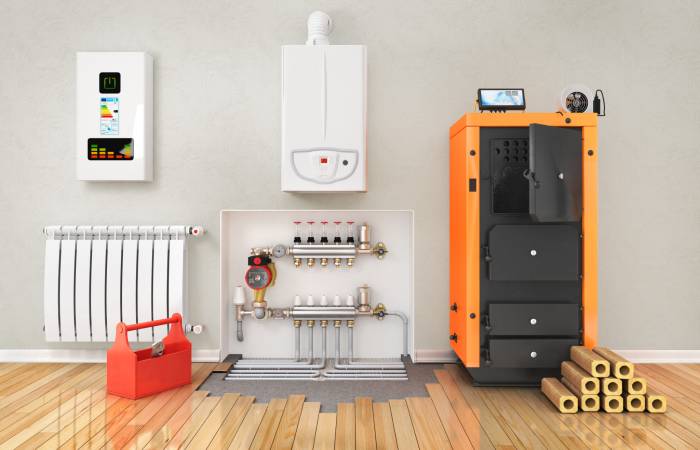

Виды бойлеров

Существует несколько типов бойлеров:

• Твердотопливные, которые используют для нагрева дрова, уголь или торф.

• Газовые. Они могут функционировать как на природном газе, так и на сжиженном. При смене типа газа требуется замена жиклёров.

• Дизельные. Эти устройства работают на дизельном топливе и имеют топливные баки с объемом от 750 литров до нескольких тонн.

• Электрические. Они могут подключаться к сети 220 В или использовать трехфазное питание 380 В, в зависимости от модели и ее мощности.

Видео по теме: Выбор газового котла для дома

Выбор газового котла для дома | Какие виды газовых котлов бывают?

Заключение

Современные навесные обогреватели оснащены функцией индивидуальной модуляции мощности. Это позволяет им регулировать объем вырабатываемого тепла в соответствии с актуальными потребностями отопительной системы.

Энергоэффективность и экология газовых котлов

Газовые котлы отопления являются одним из самых популярных решений для обогрева жилых и коммерческих помещений. Одним из ключевых аспектов, который делает их привлекательными для потребителей, является их высокая энергоэффективность. Современные газовые котлы способны преобразовывать до 90% и более энергии, содержащейся в газе, в тепло, что значительно снижает затраты на отопление и уменьшает выбросы углекислого газа в атмосферу.

Энергоэффективность газовых котлов достигается благодаря использованию различных технологий, таких как конденсация. Конденсационные котлы извлекают дополнительное тепло из дымовых газов, которые обычно выбрасываются в атмосферу. Это позволяет не только повысить коэффициент полезного действия (КПД) котла, но и снизить потребление газа, что в свою очередь уменьшает углеродный след.

С точки зрения экологии, газовые котлы имеют ряд преимуществ по сравнению с другими источниками отопления, такими как угольные или мазутные котлы. Сжигание природного газа приводит к меньшему количеству вредных выбросов, таких как сернистый газ и твердые частицы, что делает его более чистым источником энергии. Кроме того, при правильной эксплуатации и регулярном обслуживании газовые котлы могут работать с минимальным уровнем выбросов, что способствует улучшению качества воздуха.

Однако, несмотря на свои преимущества, использование газовых котлов также связано с определенными экологическими рисками. Например, утечки газа могут привести к загрязнению окружающей среды и представляют опасность для здоровья человека. Поэтому важно следить за состоянием оборудования и проводить регулярные проверки и техническое обслуживание.

В заключение, газовые котлы отопления представляют собой эффективное и экологически чистое решение для обогрева помещений. Их высокая энергоэффективность и низкий уровень выбросов делают их привлекательными для потребителей, стремящихся сократить свои затраты на отопление и минимизировать негативное воздействие на окружающую среду. Тем не менее, для достижения максимальной эффективности и безопасности необходимо соблюдать правила эксплуатации и проводить регулярное техническое обслуживание оборудования.

Вопрос-ответ

Устройство и принцип работы газового котла?

Принцип работы газового котла: теплоноситель, проходя через теплообменник, нагревается и далее циркулирует по системе отопления, отдавая полученную тепловую энергию через радиаторы, теплый пол, полотенцесушители, а также обеспечивая нагрев воды в бойлере косвенного нагрева (в случае его подключения к котлу на газе).

Как часто должен включаться и выключаться котел?

Система начинает включаться/отключаться каждые 5-7 минут или даже чаще. Если вы видите, что срабатывание происходит чаще нормы, это повод обратиться к мастеру. Он сможет более точно диагностировать проблему и найдет ответ, почему возникли сбои в работе.

Что чаще всего выходит из строя в газовом котле?

Самая вероятная причина — вышел из строя датчик тяги. Но также затухание огня может быть связано с неисправностью терморегулятора, засорением теплообменника, поломкой циркуляционного насоса, трехходового клапана. Определить, что сломалось, можно по коду ошибки или при диагностике схемы с помощью специального тестера.

Какую температуру выставить на газовом котле для отопления зимой?

Минимальная температура должна быть не ниже +40°C. Это значение необходимо для предотвращения образования конденсата внутри котла, который может привести к коррозии теплообменника. Для газовых котлов минимальная температура теплоносителя часто составляет +50–60°C, что обеспечивает их стабильную работу.

Советы

СОВЕТ №1

Перед установкой газового котла обязательно проконсультируйтесь с профессионалом. Это поможет выбрать подходящую модель, соответствующую вашим потребностям и условиям эксплуатации, а также избежать возможных ошибок при монтаже.

СОВЕТ №2

Регулярно проводите техническое обслуживание вашего газового котла. Это включает в себя чистку, проверку системы безопасности и замену фильтров. Поддержание котла в хорошем состоянии увеличит его срок службы и эффективность работы.

СОВЕТ №3

Обратите внимание на систему вентиляции в помещении, где установлен котел. Правильная вентиляция необходима для безопасной работы устройства и предотвращения накопления угарного газа. Убедитесь, что воздух свободно циркулирует.

СОВЕТ №4

Изучите инструкции по эксплуатации вашего газового котла. Знание основных функций и возможностей устройства поможет вам более эффективно управлять отоплением и быстро реагировать на возможные неисправности.
