Автоматизированная механическая трансмиссия, или сокращенно АМТ быстро завоёвывает рынок и пользуется большим спросом среди потребителей. Завоевать популярность коробке помогло удобство эксплуатации и комфорт при езде на автотранспортном средстве.

Производители автомобилей так же уделяют механизму много внимания и делают ставку на дальнейшее использование и усовершенствование коробки. Все дело в большом количестве положительных нюансов, это: простота и надёжность конструкции, относительно небольшие габариты и вес, невысокая цена производства и главная особенность, это приличная экономия топлива. Не случайно коробка данного типа активно устанавливается на автомобили марки «Лада», выпускаемые ПАО «АвтоВАЗ».

Устройство и принцип работы

Многие пользователи не понимают до конца принцип работы роботизированной коробки, считая её сложным механизмом. Конструктивно 5 АМТ коробка «Лада» является не чем иным, как 5-ти ступенчатой механической коробкой передач, управление которой взяла на себя электроника.

Итак, 5 АМТ что это, рассмотрим подробно. Детальное рассмотрение коробки, выпускаемой ПАО «АвтоВАЗ» говорит о том, что используется стандартная схема автоматизированной трансмиссии механического типа с применением одного диска в конструкции фрикционного сцепления.

Компоновка выглядит следующим образом:

• Сцепление коробки;
• Коробка переменных передач, механического типа;
• Приводы передач коробки и привод сцепления;
• Управляющий модуль коробки.

За управление передачами отвечает специальное устройство, мехатроник. Поскольку он представляет собой набор управляющих элементов, в виде датчиков и электроники, то механических связей для переключения передач конструкцией не предусмотрено.

В его состав входит:

• Датчик оборотов коробки переменных передач на первичном валу;
• Селектор управления режимами коробки передач;
• Актуатор, управляющий переключением передач и выключением сцепления коробки;
• Контролер коробки передач.

Коробка передач работает в одном из двух режимов: автоматическом и полуавтоматическом. Получая информацию с датчиков, в автоматическом режиме коробка переключает передачи без участия водителя. Передачи переключаются посредством программного обеспечения и сигналов, поступающих от модуля управления. В ручном режиме, передачи переключаются водителем с применением рычага переключения. Движение вперед, повышает передачу, движение назад, понижает.

С 2012 года на автомобили «Лада» устанавливали Японскую коробку 4 АТ, производимую фирмой Jatco. Это классический четырех ступенчатый автомат, укомплектованный гидравлическим трансформатором. Перед покупателями стоял вопрос, 4 АТ или 5 АМТ, что лучше, на чем остановить выбор и как это скажется на дальнейшей эксплуатации? Автомат имел ряд преимуществ, связанных с плавностью хода и комфортом. Однако недостатков было больше, это повышенный расход топлива, дорогое и сложное обслуживание. Со временем робот стал популярен среди автолюбителей.

Видео о коробке АМТ

Автоматизированная механическая трансмиссия, или сокращенно АМТ быстро завоёвывает рынок и пользуется большим спросом среди потребителей. Завоевать популярность коробке помогло удобство эксплуатации и комфорт при езде на автотранспортном средстве.

Производители автомобилей так же уделяют механизму много внимания и делают ставку на дальнейшее использование и усовершенствование коробки. Все дело в большом количестве положительных нюансов, это: простота и надёжность конструкции, относительно небольшие габариты и вес, невысокая цена производства и главная особенность, это приличная экономия топлива. Не случайно коробка данного типа активно устанавливается на автомобили марки «Лада», выпускаемые ПАО «АвтоВАЗ».

На какие автомобили устанавливается

Первый автомобиль под маркой «Lada Приора» в комплектации с АМТ, был выпущен в 2014 году, устанавливаемая коробка имела модификацию АМТ-2182. После обкатки и доработки механизмов и элементов программы, автоматическими механическими трансмиссиями стали укомплектовывать «Ладу Гранта», случилось это в марте 2015 года, и «Lada Веста», в 2021 году. Такой же коробкой передач укомплектовали автомобили «Lada Калина» и «Lada Xray».

Поздние модификации коробок, конструктивно похожи на первую коробку передач, выпущенную компанией. Разница заключается в усовершенствованной программе последней версии, которую разрабатывала немецкая компания ZF Friedrichshafen AG. В основе принципа положено использование нового алгоритма переключения трансмиссии и усовершенствованная функциональная логика. АМТ имеет ряд особенностей при эксплуатации, характеризуется как простой, надежный, экономичный агрегат.

Достоинства и недостатки

Сравнивая трансмиссию с другими представителями автоматов, можно выделить как положительные, так и отрицательные черты коробки.

Достоинства агрегата 5 АМТ:

• Пониженный расход топлива, показатели сопоставимы с механической коробкой передач 5 МТ;
• Низкая себестоимость запасных частей и работы в случае ремонта коробки передач;
• Конструкция коробки позволяет буксировать автомобиль при помощи троса или жёсткой сцепки;
• При потере мощности аккумуляторной батареей коробка позволяет завести автомобиль с «толкача»;
• Фрикционный диск и смазочные материалы коробки передач рассчитаны на весь срок службы изделия;
• Защита коробки от неправильного переключения, что позволяет избежать поломки;
• Наличие у коробки автоматического и ручного переключения передач;
• Плавная работа педалью газа способствует переходу без рывков и провалов с передачи на передачу;
• Переключение происходит за короткий промежуток времени, в пределах 120 мс.;
• Наличие автоматического алгоритма, позволяющего начинать движение машины, находясь на наклонной поверхности.

Недостатки, присутствующие в эксплуатации коробки:

• Поскольку конструктивно в коробке передач предусмотрено применение сцепления с одним диском, это приводит к потере тяги при переключении;
• Нет возможности применять спортивное вождение автомобиля, поскольку коробка передач при резком нажатии педали газа выдает плавный отклик;
• Нет возможности принудительно выравнивать скорости вращения валов коробки, путём манипуляции педалью газа;
• Отсутствие под рулевых переключателей, при помощи которых можно оперативно менять алгоритм работы коробки передач.

Виды АКПП и их отличие друг от друга

Принцип работы всех видов АКПП сводится к перемене передаточного числа, которая обеспечивает преобразование мощности двигателя. Производители современных машин устанавливают трансмиссию таким образом, чтобы потенциал можно было использовать полностью. За счёт работы коробки передач, усилие передаётся от мотора к колёсам автомобиля с самыми маленькими потерями. Достигается это за счёт отсутствия разрыва сцепления.

Работа коробки запускается сразу после пуска мотора. В движение приходит маслонасос, нагнетающий давление жидкости. Колесо гидротрансформатора раскручивается в соответствии со скоростью вращения коленвала. Реакторные и турбинные остаются неподвижными.

Водитель за счёт нажима на педаль газа переключает передачи. Двигатель при этом раскручивается, провоцируя на движение насосное колесо. От лопастей под влиянием центробежной силы моторное масло переходит к турбине, обеспечивается вращение. Жидкость в результате переходит обратно к насосному колесу.

В отдельных коробках передач, при скорости 20-60 км/ч происходит автоматическая блокировка гидротрансформатора муфтой. Автомат при этом жёстко сцепляется с мотором, потому потеря мощности не прослеживается. Интересно, что при эксплуатации в таких условиях, масло быстрее приходит в негодность из-за перегрева и износа фрикционной накладки. Крутящий момент от двигателя переходит по выходному валу в АКПП.

Автоматическая система занимает передовое место среди числа всех известных вариантов. Новые системы постоянно разрабатываются и совершенствуются. Из общих списков можно выделить вариаторные, роботизированные и классические типы.

Классическая автоматическая коробка передач

Гидротрансформаторный модуль популярен до сих пор, несмотря на наличие других, более совершенных вариантов. Такая трансмиссия используется и сейчас. Её устанавливают на авто, сходящие с конвейера.

Стандартная АКПП

Коробка автомат включает планетарный редуктор, управляющую систему и гидравлический трансформатор. Последний элемент механизма является самым значимым, отсюда и название конструкции. Модуль активно используют на легковых и грузовых транспортных средствах.

Кому подойдёт автомобиль с АКПП сказать довольно трудно. Управлять автоматом после механики бывает достаточно сложно. Многим владельцам, несмотря на видимое упрощение режима эксплуатации, бывает тяжело перестроиться.

Роботизированная

Роботизированная коробка является достойной и более современной альтернативой для классического варианта АКПП. Переключение скоростей в ней обеспечивается за счёт взаимосвязи электрических механизмов, проявляющих активность за счёт электронного блока. Главное сходство этой системы с классической – наличие сцепления в корпусе КПП.

Роботизированная АКПП

Вариатор

Это устройство плановой бесступенчатой передачи, обеспечивающее передачу крутящего момента на колёса. Такая конструкция производит уменьшенный расход топлива при условии сохранения или приумножения динамических показателей.

Вариатор

При правильном использовании, вариатор помогает бережно эксплуатировать мотор транспортного средства. Модуль бывает цепным, ремённым, тороидальным.

Отличная статья в тему: Вариатор или автомат: что лучше и надежнее, плюсы и минусы, чем отличаются коробки передач, в чем разница

DSG

DSG это тоже роботизированная система, обеспечивающая автоматическое включение первой и второй скорости, при разомкнутости сцепления. Так модуль начинает подготовку ко включению повышенной передачи. При переключении сцепление первой ступени размыкается, а второй смыкается, действие происходит и в обратном порядке.

DSG-7

Сходство с механикой в том, что синхронизаторы способны переключать скорость при блокировки шестерни. Работа муфт обеспечивается с помощью движения цилиндров. Сцепление работает за счёт гидропривода.

Многовальные коробки прямого переключения

Такие коробки передач используют в спорткарах. Например, в Koenigsegg Jesko применяют КПП с 3-мя валами, 9 передачами и 7-ю фрикционами. Автомобиль моментально может переходить в спортивный режим, так и в экономичный городской. Регулируется это при помощи кнопки: полунажатие левой кнопки снижает передачу, полное нажатие – включает спортивный режим. Если полунажать на правую – передача повысится, если нажать до конца – включится экономичный режим.

А в некоторых спортивных Mercedes есть АКПП со сцеплением, который по стиля езды похож на вышеуказанный, но имеющий совсем другие внутренние составляющие.

Трехвальная 6-ступенчатая коробка передач Mercedes-Benz C-class sport coupe

Обслуживание трансмиссия 5 АМТ

Согласно данным производителя, трансмиссия 5 АМТ не нуждается в обслуживании, её элементы защищены от воздействия пыли и влаги, что в свою очередь закрепило за коробкойрепутацию простого, надёжного, безотказного механизма.

Тем не менее, рекомендуется придерживаться правил:

• Следить за уровнем масла, в результате механических повреждений коробки возможна его утечка;
• Вовремя проводить адаптацию сцепления роботизированной коробки.

Коробка представляет собой набор шестеренок, управление которыми осуществляет актуатор ZF. Сцепление коробки со временем изнашивается и его необходимо подстраивать под актуатор, этот процесс и называется адаптацией, он предназначен для устранения рывков и толчков при движении.

Адаптация проводится:

• Каждые 15000 км пробега автомобиля;
• В случае замены сцепления;
• При обновлении настроек бортового компьютера.

Процесс прост и занимает несколько минут: через специальный диагностический разъём автомобиль соединяется с компьютером «АвтоВАЗ», электрик включает программу и в прямом режиме связывается с сервером производителя. Данные сбрасываются на сервер, после чего заводится двигатель и в течение нескольких секунд происходит адаптация.

Диагностику коробки желательно проводить у официального представителя, поскольку для выполнения работ потребуется специальное оборудование и обученный персонал.

В августе 2012 года начались продажи Лада Гранта с АКПП, это был первый автомобиль АвтоВАЗа, на который автоматическая коробка передач устанавливается серийно на конвейере. Почти через три года (в марте 2015 года) начались продажи Лада Гранта с АМТ (автоматизированная механическая трансмиссия). Поговорим о различиях этих двух трансмиссий, которые также могут устанавливаться на Лада Калина, Приора, Веста и XRAY. Какие их плюсы и минусы, а также с какой их них автомобиль лучше выбрать?

Что лучше выбрать?

Начинающим автомобилистам, покупая машину, полезно разобраться в вопросе коробок передач. Многие предпочитают учиться на машинах с обычным типом трансмиссии 5МТ (как в жигулях), но позднее покупают современные авто с 5АМТ или АТ трансмишн.

Поняв, в чем разница АТ и АМТ коробки, вы сможете осознанно выбрать вариант, который оптимально подойдет для вашего стиля вождения, водительских навыков и предпочтений.

На что надо обратить внимание во время выбора:

1. Машина с автоматом имеет всего две педали — газ и тормоз, и не нужно постоянно передвигать ручку переключения скоростей. Зато коробка АМТ сохранила все преимущества механики — стоимость, экономный расход топлива и полноценный контроль над автомобилем.
2. АКПП требует большого количества трансмиссионного масла, она чувствительна к качеству ATF и его состоянию. Агрегат плохо переносит постоянные высокие нагрузки и продолжительные пробуксовки, резкие старты и езду на высоких оборотах. А с АМТ таких проблем нет.
3. КПД авто с АТ ниже на 10-15%, чем у машин с другими типами коробок.

Машины с АМТ подойдут водителям, предпочитающим спокойную и умеренную манеру езды. Поклонникам больших скоростей и резких маневров роботизированная коробка вряд ли понравится. АТ рекомендуется тем, кто хочет полностью переложить на автоматику переключение скоростей, чтобы сосредоточиться на управлении автомобилем. Поняв, что значит АТ и МТ в автомобиле, вы сможете совершить правильный и осознанный выбор.

Преимущества и недостатки АМТ

«Робот» устанавливается на более широкую линейку автомобилей Лада (Гранта, Калина, Приора, Веста и XRAY) и имеет ряд особенностей при эксплуатации. По информации АвтоВАЗа роботизированная коробка передач выделяется простотой, надежностью и экономичностью. Кроме этого робот прост в обслуживании, а его стоимость ремонта практически ничем не отличается от ремонта МКПП. Расход топлива соответствует показателям механической коробки.

Недостатки этой трансмиссии упоминаются в отзывах владельцев Лада Приора с АМТ. «Автомат» переключает передачи почти без потери тягового момента, а «робот» так не может. Именно этот момент не нравится автолюбителям. Кроме этого, идут обсуждения о гуле и вое АМТ.

Обе трансмиссии упрощают управление автомобилем, благодаря чему существенно уменьшается утомляемость водителя, особенно в пробках. А какую трансмиссию для автомобилей Лада порекомендуете вы? Напомним, тросовая «механика» знаменита своим воем.

Как устроена коробка АМТ

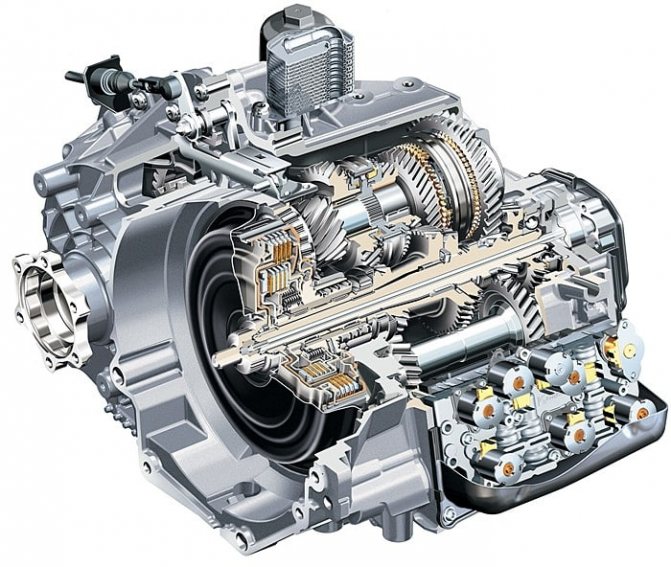

Роботизированная коробка DSG в разрезе

Начать следует с того, что аббревиатура АМТ расшифровывается, как автоматически-механическая трансмиссия. И это уже в общих чертах объясняет идею этой коробки.

За ее основу взята механическая трансмиссия, но переключение самих передач, а также управление сцеплением осуществляется при помощи электроники и специальных приводов. Именно по этому данную коробку также называют роботизированной или же просто роботом.

В АМТ существует два вида управляющих приводов:

Роботизированные коробки передач от разных производителей имеют весьма серьезные различия, но в наиболее общем виде их строение можно описать так:

• обычная механическая коробка передач;
• управляющие приводы и сопутствующие узлы.
• электронный блок управления трансмиссией.

По уровню удобства и простоты управления автомобилем, роботизированная трансмиссия не уступает автоматической коробке передач, а по надежности, экономичности и другим эксплуатационным характеристикам приближается к проверенной временем механике, а в некоторых случаях и превосходит ее.

Для эффективного и своевременного переключения передач электроника коробки АМТ использует данные множества датчиков и систем, которые установлены в большинстве современных авто. Это и датчик вращения коленвала и системы ABS и ESP и множество иных электронных приборов и систем. В целом, коробка робот стала очень достойным воплощением всего самого лучшего, в области управления трансмиссией. И тем не менее, как и у практически любого инженерного решения у такой коробки передач имеются свои достоинства и увы, свои недостатки.

Конструкция и принцип работы АМТ

В общем виде АМТ представляет обычную механическую КПП, в которой за работу сцепления и переключение передач отвечают два специальных актуатора (сервопривод). Каждый актуатор, установленный на коробку переключения передач, представляет собой электромотор с редуктором и исполнительным механизмом. Управляет всей системой электронный блок, осуществляющий выбор и включение необходимой передачи.

Новая LADA Granta на роботе

Электронный блок учитывает скорость движения автомобиля и режим работы двигателя, а также информацию, полученную от систем, которые контролируют безопасность движения (ABS, BAS, EBD и др.). Оценивая и анализируя всю полученную информацию, блок электроники выдает команду на проведение переключения передачи.

После получения соответствующего сигнала с помощью одного сервопривода выжимается сцепление, а второй в это время включает нужную передачу. Затем первый сервопривод плавно отпускает сцепление.

При работе в режиме Tiptronic (ручное управление) водитель самостоятельно передвигает ручку селектора в сторону высшей или низшей передачи и тем самым подает команду АМТ.

Примечание: при использовании «робота» необходимость в педали сцепления отпадает.

Достоинства и недостатки АМТ

Среди многочисленных достоинств «робота» можно выделить:

Расход топлива на автомобиле с установленным роботом зависит от манеры вождения и составляет в смешанном режиме 6…6,5 л/100 км, что позволяет экономить до 30% топлива по сравнению с седаном или лифтбеком ЛАДА Гранта АВТОМАТ и до 10% по сравнению с автомобилями, оснащенными обычной «механикой».

В основе АМТ лежит механическая коробка переключения передач, которая в значительно меньшей степени подвержена поломкам, чем АКПП. Кроме того оптимальные режимы работы робота определяются электроникой (отсутствует «человеческий фактор»), что значительно увеличивает ресурс двигателя. Ремонт АМТ практически не отличается от ремонта механической КПП. Кроме того он значительно проще и дешевле, чем АКПП.

1. 3. Простота конструкции и неприхотливость при эксплуатации.

Электромеханические элементы конструкции не нуждаются в обслуживании и регулировке при эксплуатации. Все разъемы и электронные компоненты надежно защищены от попадания пыли и грязи. Робот адаптирован к сложным условиям эксплуатации и обеспечивает работоспособность при воздействии температур, находящихся в диапазоне -40…+50 градусов Цельсия.

Отсутствует механическая связь селектора с КПП, поэтому вибрация рукоятки переключения режимов отсутствует.

LADA Granta на роботе

Существующие недостатки АМТ:

1. Начиная движение, LADA Granta с АМТ может немного откатываться назад.
2. В отличие от АКПП робот не может переключать передачи без потери тягового момента. Это приводит к едва заметным рывкам во время переключения передач.

Плюсы и минусы автоматической КПП

Вариатор на mitsubishi outlander: плюсы и минусы, отзывы

На каждый вид трансмиссии найдется свой любитель. В связи все с большим распространением автоматических КПП следует обозначить их плюсы и минусы для грамотного подбора под нужды автовладельца.

Плюсами являются:

• автоматическое переключение передач, при котором не нужно отвлекаться, что особенно актуально для начинающих водителей;
• облегченный процесс трогания с места;
• более щадящая эксплуатация ходовой части и двигателя благодаря работе гидротрансформатора;
• улучшенная проходимость в большинстве условий.

К минусам можно отнести:

• не подходит для любителей быстрых разгонов;
• более низкая приемистость по сравнению с аналогичным автомобилем с МКПП;
• невозможно завести с толчка;
• буксирование нежелательно и возможно только при соблюдении определенных условий;
• неправильная эксплуатация приводит к поломкам;
• дорогой ремонт и обслуживание.

При правильном эксплуатировании машины с АКПП ресурс коробки достаточно высок и практически не уступает МКПП. Комфортность вождения, особенно в городских условиях, доставит немало приятных минут.

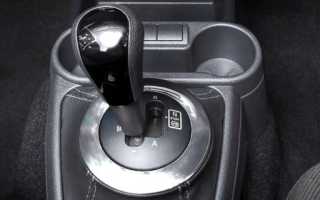

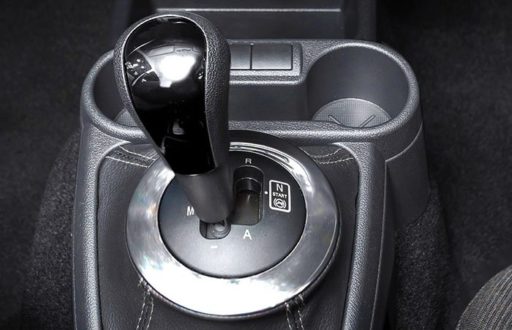

Управление АМТ

В процессе эксплуатации «робот» значительно проще АКПП и классической «механики». Электронный селектор позволяет использовать 4 режима работы:

• нейтраль — N;
• автомат — А;
• задний ход — R;
• ручное управление — М.

Перед тем, как начать движение, нужно установить рычаг селектора в положение «А», затем нажать на педаль тормоза и только потом переставить ногу на педаль газа.

Внимание! Двигатель LADA Granta (седан, лифтбек), оснащенной «роботом» не заведется, если забыть нажать на педаль тормоза.

Время разгона автомобиля до скорости 100 км/час составляет 12,5 сек, что на 1,6 сек уступает моделям с механической КПП (10,9 сек), но на 0,8 сек лучше, чем у ЛАДА Гранта с АКПП (13,3 сек.). При этом переключение передач происходит на 5000 об/мин при агрессивной манере вождения или 2500 об/мин — при спокойном режиме.

Время переключения с одной передачи на другую в автоматическом режиме — не больше 2 сек. Из-за этого некоторым водителям АМТ может показаться «задумчивой», однако при переходе на ручной режим управления — скорость переключения передач соизмерима со скоростью механической КПП.

Движение

Перед тем, как начать движение стоит уяснить пару правил, связанных с коробкой автомат и началом движения на ней:

1. Перед тем, как перевести ручку из положений «P» и «N» в положение «D» нажмите на педаль тормоза, это позволит снизить обороты холостого хода. Как только вы почувствуете характерный толчок, можно переключиться в режим вождения и плавно нажимать газ;
2. Не стоит переходить к резкому вождению сразу после того, как начнёте движение. Масло в эти моменты ещё холодное, можно повредить коробку;
3. Если вы только приучаетесь к автомату, постарайтесь удержаться от искушения двигаться на ручном переключении. Это может повредить коробке передач, если вы только начали движение;

Постарайтесь двигаться в режиме «D» или «3» находясь в городе и как можно реже включать режим «OD». На подъёмах и при передвижении по сложным участкам дороги используйте «2».

Во время движения не допускается включение режимов парковки и заднего хода, до полной остановки автомобиля. Нейтральную скорость можно включать только в экстренных ситуациях, когда происходит торможение двигателем. При случайном переключении в один из недопустимых режимов, рекомендуется сбросить обороты до холостых. После опять перевести автомобиль в режим вождения.

Если в вашем автомобиле есть режимы «3», «2» и «1», то можно осуществлять торможение двигателем. Делается это так:

• Находясь в режиме «3», отпустите педаль газа;
• Переведите ручку в положение «2»;
• После снижения скорости до 50км/ч, повторно отпустите газ;
• Переведите ручку в положение «1» или «L».

Учтите, что, даже соблюдая все необходимые правила, торможение двигателем на автомобилях с автоматической коробкой осуществляется менее эффективно, чем на механике. Не стоит лишний раз рассчитывать на этот способ.

Для быстрого набора скорости, при разгоне стоит переключиться в положение «2» и следить за оборотами двигателя. При наличии спортивного режима, максимально короткого времени разгона можно добиться именно в нём. Так же при максимальном нажатии педали газа включится режим «OD», который позволит набирать наибольшее количество оборотов в рамках каждой из передач. Режим отключится, когда вы выработаете максимальное количество оборотов на максимальной скорости. Его можно отключить, отпустив педаль газа. Помните, что использование данного режима укорачивает жизнь коробки.
