Что такое жидкость ГУР

Жидкость гидроусилителя руля — специализированная жидкость, выступающая в качестве рабочего тела в системах гидравлического усилителя руля (ГУР) автомобилей, тракторов и иной колесной техники.
В современных легковых и грузовых автомобилях, автобусах, тракторах и иной колесной технике предусмотрена система, облегчающая работу водителя — гидравлический усилитель руля (ГУР). Данная система состоит из жидкостного насоса с приводом от коленчатого вала двигателя, силового исполнительного механизма, механизма управления и трубопроводов. В качестве исполнительного механизма используются рейки или рулевые механизмы с сошками, в качестве механизма управления — интегрированный с рейкой или рулевым механизмом распределитель, который управляет потоками жидкости в зависимости от направления и угла поворота рулевого колеса.

В качестве рабочего тела в ГУР используются различные жидкости, на которые возлагается несколько важных функций:

• Передача усилия от насоса ГУР на исполнительный механизм, который обеспечивает поворот управляемых колес;
• Смазывание трущихся деталей системы гидроусилителя;
• Защита металлических элементов ГУР от коррозии;
• Охлаждение трущихся деталей системы гидроусилителя.

Наиболее эффективно все эти функции могут выполнять только специальные жидкости, разработанные для эксплуатации в гидроусилителе руля. Эти жидкости имеют ряд особенностей и отличительных черт, о чем следует рассказать подробнее.

Назначение и свойства масел для гидроусилителя

Масло в системе гидроусилителя руля выполняет несколько функций:

• смазывающую,
• защитную,
• антикоррозийную,
• транспортную (переносит энергию от насоса на рейку).

Этот набор функций характерен еще для одного узла некоторых современных автомобилей — автоматической трансмиссии. Поэтому сегодня часть автомобилей, особенно азиатского производства, сконструированы таким образом, что для АКПП и ГУР применяется одно и то же масло.

Рабочие жидкости для гидроусилителей по типу базы подразделяются на:

• минеральные,
• синтетические.

В большинстве автомобилей сегодня применяются минеральные жидкости для гидроусилителя с особым набором присадок. Синтетические масла для гидроусилителей тоже используются, но реже. Это обусловлено особенностью материала уплотнителей рейки, которые в агрессивной среде синтетических масел быстро разрушаются.

Использовать в ГУР в качестве базового масла можно только тот тип жидкости, который предписывает автопроизводитель. Отступление от этого правила приведет к быстрой разгерметизации рейки.

Также автолюбители часто делят жидкости по цвету — на красные, желтые и зеленые. По этому «правилу» смешивать разрешается только составы одного цвета или красные масла с желтыми. Такой принцип имеет место быть, но верен он не на 100%. Например, зеленые жидкости могут быть созданы как на минеральной, так и на синтетической базе, поэтому говорить об их взаимозаменяемости не приходится.

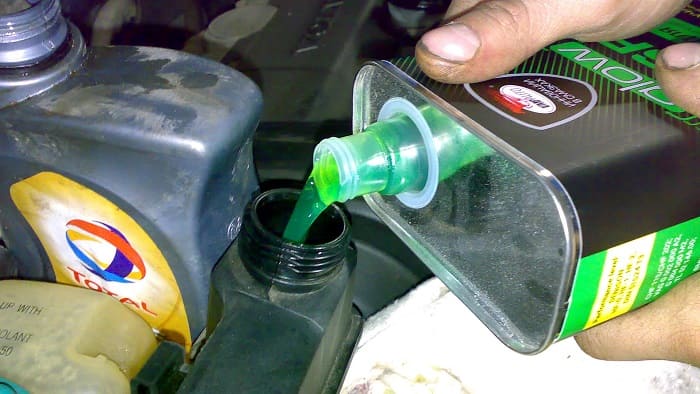

Функции жидкости для ГУР

Функционирование системы гидравлического усилителя руля (далее ГУР) не только в легковых авто, но также и на грузовиках, невозможно без использования специальной смазки, которая выполняет важнейшую функцию. Чтобы разобраться, какую жидкость лить в ГУР, необходимо понимать, для чего она используется и как вообще работает данный узел.

Гидроусилитель, установленный на транспортном средстве, позволяет человеку, находящемуся за рулем, прикладывать минимум усилий для управления машиной. Из каких элементов состоит данная система? Прежде всего, это жидкостный насос с приводом от коленвала мотора, трубопроводы, механизм управления и силовой исполнительный механизм. Узел управления выполнен в виде соединенного с рейкой либо рулем распределителя. Он позволяет управлять потоками смазки, меняя направление и угол поворота руля. Исполнительный механизм сделан в виде рейки либо рулевого механизма с сошками.

Жидкость, которую можно лить в ГУР, должна отвечать следующим требованиям:

• Передавать усилие от насоса гидроусилителя на исполнительный механизм, позволяющий управлять колесами авто и поворачивать.
• Смазывать трущиеся поверхности системы ГУРа.
• Защищать детали из металла от образования ржавчины.
• Не позволять трущимся элементам системы перегреваться.

Вышеуказанные характеристики имеет только специальная жидкость, которая предназначена для использования в системе гидроусилителя. Она обладает специфическими свойствами, которые будут описаны далее.

Состав жидкости ГУР

Состав масел в гидроусилителях вполне обычен по структуре для технических жидкостей. Основа (минеральное или синтетическое масло) с присадками, обеспечивающими выполнение функций и сохранность самого масла. В этом все технические масла схожи.

По основе масла могут быть минеральными и синтетическими. Основное преимущество минералок — это дешевизна. Ещё в них присадки растворяются лучше, чем в некоторых (не самых дорогих) синтетиках. Синтетика же гораздо более устойчива к факторам разрушения (термо, химия, механика) и, кроме этого, имеет гораздо больший индекс вязкости (т.е. вязкость меньше изменяется при изменении температуры, за подробностями в статью о вязкости масла)

Присадки:

• противоизносные, противозадирные
• модификаторы вязкости
• антиокислительные
• антикоррозионные
• противопенные
• присадки, защищающие резинки в системе.

Есть ещё красящие добавки, но их сложно назвать присадками, поскольку на функциональные свойства масла они никак не влияют. Единственное их предназначение — удобство обнаружения протечек.

Синтетика

Это высокотехнологичные жидкости, при производстве которых используются самые современные разработки и присадки. Нефтяные фракции для синтетики проходят очистку гидрокрекингом. Полиэфиры, многоатомные спирты и наборы присадок наделяют их выдающимися характеристиками: широкий диапазон рабочих температур, устойчивая масляная пленка, долгий срок службы.

Главная причина, по которой нельзя заливать гидравлическую жидкость на синтетической основе в ГУР, предназначенный для минеральных – ее агрессивное влияние на резиновые изделия, коих в гидроусилителе много. Там, где применяется синтетика, резина имеет совершенно иной состав и сделана на силиконовой основе.

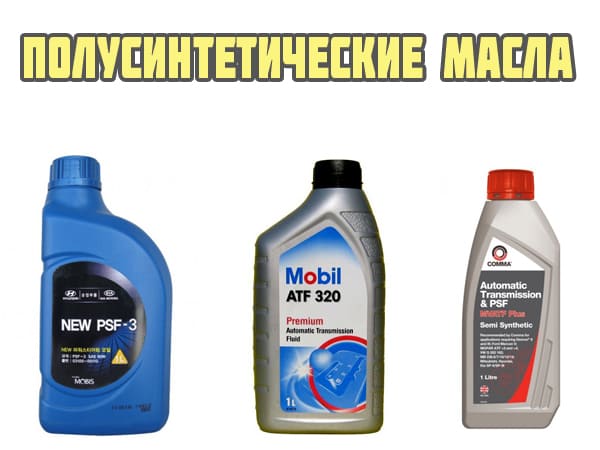

Полусинтетика

Смесь синтетических и минеральных масел, благодаря чему последние получают значительные улучшения характеристик: снижение пенообразования, текучесть, теплоотвод.

К полусинтетическим относятся такие известные жидкости как: Zic ATF Dex 3, Comma PSF MVCHF, Motul Dexron III и другие.

Минералка

Масла на минеральной основе содержат в себе нефтяные фракции (85-98%), остальная часть приходится на присадки, улучшающие рабочие характеристики гидравлической жидкости.

Используются в гидроусилителях, содержащий уплотнители и детали на основе обычной резины, поскольку минеральная составляющая нейтральна, и не вредна для резиновых изделий, в отличие от синтетики.

Минеральные жидкости для ГУР самые недорогие, но и срок службы у них небольшой. Хорошей минералкой считается Mobil ATF 320 Premium, масла Dexron до маркировки IID включительно также были минеральными.

Почему необходимо заливать жидкость в эту систему?

Ответ очевиден: чтобы сделать руль «легким». Это дает еще большую комфортность при управлении машиной. Однако технически так предусмотрено, что без специальной жидкости для гур тут не обойтись. Она распределяется по всей системе и дает возможность качественного функционирования механизмов.

Многие водители говорят не жидкость для гидроусилителя, а масло. Отчасти они правы. Весь состав гур сформирован на основе масла, куда добавляют химические вещества. Важно знать, что моторное масло для данных целей непригодно.

Жидкость гур – важная составляющая, которая призвана выполнять целый ряд функций

1. Охлаждение деталей, нагревающихся в процессе трения.
2. Смазка элементов системы гидроусилителя.
3. Защита механизмов от ржавления.

Но главная задача, которую выполняет жидкость гур – «облегчение» руля. За счет действия масла усилия от насоса к поршню передаются лучше, и система работает превосходно.

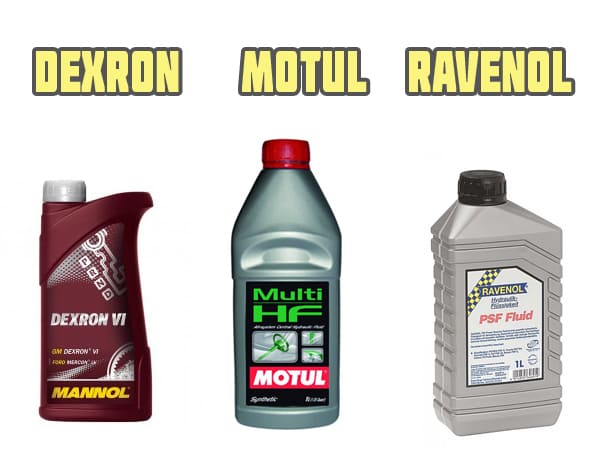

Виды жидкостей для ГУР

К сожалению, производители автомобилей так и не смогли договориться об использовании универсальной жидкости для гидропривода руля, поэтому в видах мы имеем некоторый разброс.

Во-первых, наиболее прочно в сознании автомобилистов, а значит и в системах ГУР засело масло для АКПП. Это, в общем-то, не так удивительно, как может показаться на первый взгляд, поскольку АТФка (Automatic Transmission Fluid) по сути — та же гидравлическая жидкость с похожими характеристиками, разве что задранными «в плюс» относительно жидкостей ГУР (в АКПП условия работы всё же пожёстче, чем в ГУРе).

Но есть и отличие, а именно: наличие в АТФках фрикционной присадки, увеличивающей трение для лучшего сцепления фрикционов. А это не очень хорошо для ГУРа, где дополнительное трение не нужно. Правда, присадки эти хорошо взаимодействуют именно с материалами фрикционов, которых в гидроусилке, понятно, нет. Поэтому японцы, в частности (а кроме них китайцы, корейцы, да и некоторые европейцы (Рено, например, Опель)), часто рекомендуют в свои ГУРы лить именно АТФку.

Во-вторых, АТФки между собой тоже отличаются, и достаточно сильно, поскольку для разных конструкций АКПП нужны различные показатели масел. Мы не будем здесь рассматривать различные специальные АТФки, созданные для особенных коробок под спецификации производителя машин (Мерседес, БМВ и т. д.). Все эти жидкости стоят гораздо дороже универсальных, а в ГУРе ничем не лучше. Так что для нас сейчас актуальны два вида АТФ:

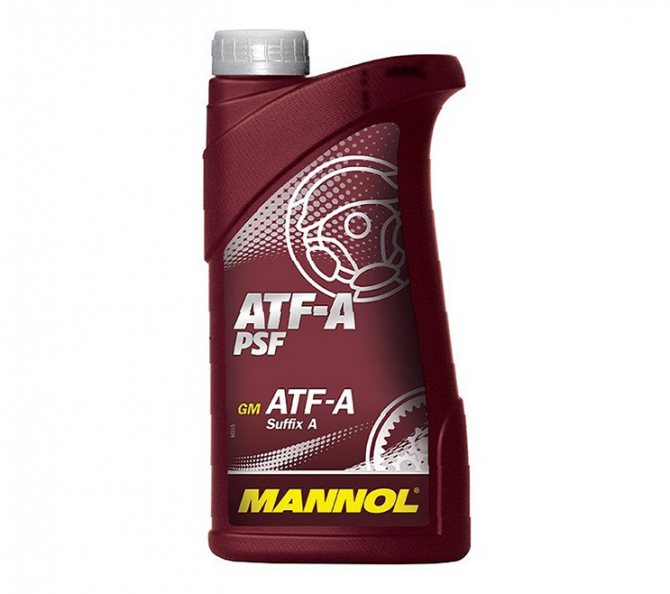

• ATF Dexron II — минеральное масло
• ATF Dexron III — синтетика

Это интересно: Регламент технического обслуживания для Nissan Qashqai: список работ
Синтетика, соответственно, стоит дороже и дольше сохраняет свои свойства, но и, по некоторым данным, более агрессивна к резинкам.

Вторым типом жидкостей для ГУРа являются специальные составы под общим названием PSF (Power Steering Fluid). Не исключено, что там как-то супер оптимально подобраны пакеты присадок, ничего лишнего вроде фрикционных добавок не имеется, но по факту это, скорее, маркетинговый ход, призванный увеличить количество продаваемых наименований «в одни авторуки». Иначе бы, как уже упоминалось, многие автопроизводители не рекомендовали бы со спокойной душой АТФ в ГУР.

Устройство и принцип работы насоса ГУР. Типичные неисправности.

Классификация гидравлических жидкостей ГУР

Жидкости, используемые в гидроусилителе можно разделить по нескольким критериям:

• Цвет;
• Состав;
• Разновидность.

Цветовая классификация

Руководствоваться только цветовой градацией при выборе масла неправильно, хотя такая практика широко распространена среди автовладельцев. Также часто указывается какого цвета жидкости можно смешивать, а какие не стоит.

Смешение противопоказано жидкостям по составу а не по цвету, и поскольку сейчас в любом цвете может быть представлена как минералка так и синтетика, следует относиться к этой информации очень осторожно.

Красное трансмиссионное масло ATF, как правило синтетическое, эталонной считается марка Dexron от General Motors, но есть продукты других производителей, такие как Revenol, Motul, Shell, Zic и т.д.

Желтое, производимое концерном Daimler и по его лицензии масло, используется в гидроусилителях Mercedes-Benz. Бывает синтетическим и минеральным.

Зеленое масло. В большинстве своем многофункциональные и универсальные жидкости, по составу могут быть как синтетическими так и минеральными. Используются в гидроусилителях, подвеске и других системах, предусматривающих работу на жидкостях. Смешивать с другими цветами нельзя, за исключением случаев, когда производителем заявлена полная совместимость, например Comma PSF MVCHF совместима с некоторыми видами Dexron.

Красные

Они относятся к классу ATF, то есть, трансмиссионные. Чаще всего используются для автоматических коробок передач, но иногда применимы и для ГУР. Красные марки Dexron II и Dexron III являются разработкой автоконцерна General Motors. Есть и другие марки красного цвета, но они изготавливаются по лицензии General Motors.

Желтый

Данная жидкость считается универсальной. Такой тип масла можно встретить в большинстве систем гидравлического усилителя руля. Также такой лубрикант используется в механических и автоматических КПП.

Зеленый

Масло на синтетической или минеральной основе. Применяется исключительно в механических коробках передач. Использовать в ГУРе такую смазку можно, но перед этим нужно слить всю старую жидкость и выполнить промывку системы.

Типы жидкостей для ГУР

Жидкости для ГУР должны обладать разными свойствами, которые обеспечиваются присадками и химическим составом. Среди них:

• необходимый индекс вязкости;
• устойчивость к температурам;
• механические и гидравлические свойства;
• защита от коррозии;
• антипенные свойства;
• смазывающие свойства.

Всеми этими характеристиками в той или иной степени обладают все жидкости для гидроусилителя, представленные на рынке.

В свою очередь, по химическому составу различают:

• синтетические;
• полусинтетические;
• минеральные масла.

Разберем их различия и сферу применения.

Синтетические

Синтетика основана на углеводородах (алкилбензолы, полиальфаолефины) и различных эфирах. Все эти соединения получают в результате направленного химического синтеза из нефти. Это база, в которую добавляют различные присадки. Синтетические масла имеют следующие преимущества:

• высокий индекс вязкости;
• термоокислительная стабильность;
• продолжительный срок эксплуатации;
• низкая испаряемость;
• устойчивость к низким и высоким температурам;
• отличные антикоррозийные, антипенные и смазывающие свойства.

Но даже с такими характеристиками полностью синтетические масла редко используют в системах гидроусилителя руля из-за множества резиновых уплотнителей, на которые синтетика влияет агрессивно. Применяют синтетику только в случае допуска производителем. Еще одним недостатком синтетики является высокая цена.

Полусинтетические

Чтобы нейтрализовать агрессивное влияние на резиновые детали, производители добавляют разнообразные силиконовые присадки.

Минеральные

В основе минеральных масел лежат различные нефтяные фракции, такие как нафтены и парафины. 97% составляет минеральная основа, другие 3% – это присадки. Такие масла более применимы для ГУР, так как нейтральны к резиновым элементам. Рабочая температура в пределах от -40°С до 90°С. Синтетика работает до 130°С-150°С, нижний предел схож. Минеральные масла доступны по цене, но по другим параметрам уступают синтетическим. Это касается срока службы, пенообразования и смазывающих свойств.

Какое же масло заливать в ГУР – синтетическое или минеральное? Прежде всего, то, которое рекомендовано производителем.

Отличия между гидравлическими жидкостями

Dexron. Лубриканты выпускаются с 1968 года. Это отдельный класс, созданный корпорацией General Motors. Dexron является официальной торговой маркой, производство ведется не только компанией GM.

ATF (Automatic Transmission Fluid) — смазки, предназначенные для автоматических коробок передач. Получили широкое распространение у японских производителей. Нередко такое гидромасло встречается в ГУР, в большинстве своем имеет красный оттенок.

PSF (Power Steering Fluid) – масло для гидравлического усилителя.

Multi HF – универсальные гидромасла для использования в системах гидравлического усилителя рулевого колеса, допускают полное смешивание и взаимозаменяемость, имеют допуски от многих автоконцернов. Такое масло является лучшим выбором при покупке.

Какие жидкости можно смешивать между собой

Прежде чем доливать масло в ГУР, следует выяснить, какая жидкость залита в автомобиле. Часто содержимое определяется по цвету, например, в Форд Фокус-2 заливается только зеленая или красная (розовая) жидкость. Определив цвет, автовладелец выясняет, что на «Фокусах» применяются только два состава:

• WSS-M2C204-A – зеленого оттенка;
• WSA-M2C195-A – красного цвета.

Рекомендуем: Как проверить датчик лямбда зонд

Использовать что-то другое в ГУРе Форд Фокус нежелательно, но следует знать, что красные минеральные масла типа Декстрон допустимо смешивать между собой в случае крайней необходимости.

Зеленые и желтые жидкости смешивать нельзя, при их соединении происходит вспенивание. Но если у автовладельца Мерседеса есть желание заменить желтую смазку в рулевой системе на зеленую, необходимо сделать промывку, и тогда ГУР будет работать нормально, без каких-либо проблем. Допускается мешать «минералку» Dexron с желтой минеральной жидкостью, ничего страшного при этом не происходит. Чтобы немного разобраться, что можно смешивать, а что нельзя, можно посмотреть на таблицы совместимости автохимии различных производителей.

Группа первая. Здесь указаны масла, которые условно заменяемы между собой – они по своему составу очень похожи, только выпускаются разными производителями. Если к вопросу подходить строго, эти жидкости смешивать не следует, но на ресурс ГУРа смешение составов не повлияет, и рулевая система будет работать исправно.

Группа вторая. В этой таблице жидкости можно мешать только между собой, с другими маслами они не совместимы. Но если промыть систему, их можно использовать и в других ГУР.

Группа третья. Жидкости в этой категории разрешается использовать лишь в том случае, если они допустимы к применению заводом-изготовителем транспортного средства. Нельзя заливать масла группы, если они не рекомендованы производителем, но между собой они взаимозаменяемы.

Еще один важный момент – «синтетика» в гидроусилителях используется редко, синтетический состав разъедает резиновые уплотнители и сальники. Поэтому такие жидкости применяются при условии, что их использование допустимо заводом-изготовителем ТС.

Замена масла в гидроусилителе руля — описание процесса

Замена лубриканта в гидроусилителе руля — довольно кропотливое занятие, следует серьезно отнестись к процедуре и следовать инструкции.

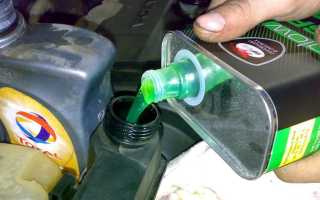

Доливка жидкости

Для доливки масла рекомендуется приобрести универсальную жидкость Multi HF, поскольку она допускает смешивание абсолютно с любыми смазками.

Инструкция по доливке гидросмазки в ГУР:

1. Осмотреть бачок усилителя руля и механизм на наличие подтеков. Если такие имеются, требуется устранить их;
2. Проверить уровень гидромасла в бачке гидроусилителя;
3. Сняв заглушку, долить жидкость до о;
4. Запустить двигатель и провернуть руль из крайнего левого положения в крайнее правое;
5. Проверить уровень смазки в бачке ГУР, при необходимости долить до о.

Полная замена жидкости

Полная замена смазки требует большой усидчивости и координированности действий. Гидромасло требуется подобрать исходя из рекомендаций производителя.

1. Вывесить автомобиль. Это делается для облегчения вращения рулевого колеса при заглушенном двигателе;
2. Нам потребуется шприц — нужно откачать всю жидкость из бачка гидроусилителя руля;
3. Затем ослабляем хомуты на шлангах, снимаем их с бака, саму емкость тщательно промыть;
4. Обратку (шланг рулевой рейки) направить в пустую банку — туда стечет жидкость, оставшаяся в рейке;
5. Поворачивая рулевое колесо, удаляем остатки смазки из механизма. Требуется делать довольно интенсивные и протяжные движения рулем;
6. После того как гидромасло перестанет вытекать, нужно наполнить (промыть) рейку свежекупленной жидкостью. Для этого следует вставить во второй шланг воронку и наполнить его «под завязку»;
7. После этого снова повторяем манипуляции с рулевым колесом. Когда из шланга обратки вытечет всё масло, процедуру можно закончить;
8. Затем в обратном порядке собрать систему гидравлического усилителя рулевого колеса;
9. Заливаем в бачок механизма масло по уровню;
10. После того как система заполнится, нужно повернуть руль из крайнего левого положения в крайнее правое. Такие манипуляции следует проводить при заведенном двигателе;
11. Глушим двигатель, опускаем машину, проверяем герметичность соединений, доливаем жидкость в бак усилителя до максимума.

Это интересно: Режим Валет в сигнализации: как включить после отключения
Насос гидроусилителя руля с ременным приводом

Сроки использования жидкостей

Стоит позаботиться и о том, как заменять масло в гидроусилителе. Такая информация всегда содержится в сервисной книге авто. Не менее часто производители рекомендуют и вовсе не менять данное масло. Руководствуются они простым правилом: ресурс использования смеси рассчитан на средний срок эксплуатации машины.

Но авто может служить верой и правдой довольно долгое время. Если жидкость заливается неоригинальная, ее нужно менять чаще. Некоторые производители четко прописывают порядок замены жидкости, в том числе учитывая случаи, когда состав неродной. Нередко контрольный период составляет от 50 – до 100 тысяч км пробега.

Если возникли неисправности системы гур, в первую очередь нужно поменять масло. Также стоит проверять состояние жидкости в гидроусилителе. В случае, когда она потемнела, загустела, неприятно пахнет, нужно менять. Кстати, синтетические составы можно эксплуатировать намного дольше.

Когда необходимо менять масло для ГУР?

Производители уверяют, что раствора PSF, который залит в систему, хватит на весь период эксплуатации машины, сколько бы она не эксплуатировалась. Может потребоваться только его доливка при недостаточном уровне. Но на практике дело обстоит иначе. На любое вещество во время эксплуатации оказывают воздействие окислительные процессы. Со временем PSF может менять цвет, становясь более темной.

PSF нужно менять, если появились следующие признаки:

• раствор стал темным;
• появился запах гари;
• руль ведет себя по-разному на поворотах вправо и влево;
• появление масляных пятен под машиной;
• чувствуется легкая неуправляемость руля на холостом ходу;
• появление посторонних шумов в рулевом механизме.

Слитый темный раствор и жидкость для замены

Поэтому после нескольких лет эксплуатации необходимо будет либо долить масло до нужного уровня, либо полностью его менять своими руками.

Можно ли заливать в ГУР моторное масло

Моторное – однозначно нет, трансмиссионное – с оговорками. Далее подробно разберем почему.

Чтобы понять, можно ли лить в ГУР другие масла, например моторное или трансмиссионное, нужно знать, какие функции оно выполняет.

Жидкость в ГУР должна справляться со следующими задачами:

• Смазка всех узлов гидроусилителя;
• Защита от коррозии и износа деталей;
• Передача давлений;
• Препятствие пенообразованию;
• Охлаждение системы.

Вышеперечисленные характеристики достигаются путем добавления различных присадок, наличие и сочетание которых и наделяет масло для ГУР необходимыми качествами.

Как вы понимаете, задачи у моторного масла несколько иные, поэтому крайне не рекомендуется заливать его в ГУР.

Относительно трансмиссионного масла все не так однозначно, японцы зачастую используют одну и ту же жидкость ATF для автоматической трансмиссии и гидроусилителя. Европейцы настаивают на использовании специальных PSF (Power Steering Fluid) масел.

Можно ли смешивать масла

Смешение допустимо, но необходимо руководствоваться рекомендациями производителя. Чаще всего на упаковке указывается, с какими марками и классами масел можно смешивать ту или иную жидкость для ГУР.

Не смешивайте синтетику и минералку, а также различные цвета, если на это нет прямого указания. Если деваться некуда, и приходится лить то что есть под рукой, при первой же возможности замените эту смесь на рекомендуемую.
