В статье рассмотрим, как выбрать диаметр канализационных труб ПВХ, что важно для эффективной работы системы. Правильный выбор диаметра влияет на скорость и качество отведения сточных вод, а также предотвращает засоры и поломки. Предоставим практические советы и пошаговую инструкцию по установке труб, включая сложные соединения, а также визуальные материалы для самостоятельной работы.

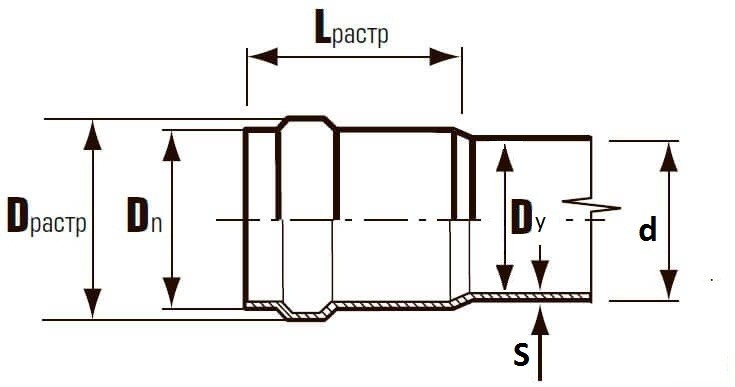

Действующие нормативные обозначения размеров труб

Не все пользователи до сих пор осознают, в чем заключается различие между обозначениями диаметров труб.

1. D – это внешний диаметр трубы. Этот параметр необходим для подбора раструбов, муфт, уголков, резьбовых соединений и других элементов монтажной и соединительной арматуры для водопровода. Именно этот размер указывается на маркировке, и на него стоит ориентироваться при составлении списка компонентов канализационной системы.
2. d – внутренний диаметр трубы. Он используется для определения размеров внутренних запорных автоматических и полуавтоматических клапанов, а также для расчета скорости потока жидкости. Толщина стенок труб определяется разницей между внешним и внутренним диаметрами. Внутренний диаметр можно вычислить по формуле d = D – 2S, где S – это толщина стенки.
3. Dу – условный проход. Этот параметр в основном используется специалистами, и для обычных пользователей он не является критически важным; многие вообще не знакомы с этим понятием.

Узнайте, какие металлопластиковые трубы лучше выбрать для водопровода, а также ознакомьтесь с их разновидностями и особенностями в специальной статье на нашем сайте.

Эксперты в области сантехники подчеркивают важность правильного выбора диаметра канализационных труб ПВХ для обеспечения эффективной работы системы. При установке труб своими руками необходимо учитывать не только диаметр, но и длину трубопровода, количество поворотов и уклон. Для жилых помещений обычно рекомендуются трубы диаметром от 50 до 110 мм, что обеспечивает оптимальный отвод сточных вод. Специалисты советуют использовать трубы с гладкой внутренней поверхностью, что снижает риск засоров. Установка должна проводиться с учетом всех норм и правил, чтобы избежать проблем в будущем. Правильный выбор и установка труб помогут обеспечить долговечность и надежность канализационной системы.

https://youtube.com/watch?v=lHaAS4mU2Ik

Цены на металлопластиковые водопроводные трубы

Металлопластиковые водопроводные трубы

Интересные факты

Вот несколько интересных фактов о диаметре канализационных труб ПВХ и их установке:

1. Стандарты диаметров: В большинстве стран стандартные диаметры канализационных труб ПВХ варьируются от 32 до 160 мм. Выбор диаметра зависит от назначения трубы: для сточных вод в жилых домах чаще всего используются трубы диаметром 50 или 110 мм, что обеспечивает оптимальный поток и предотвращает засоры.

2. Угол наклона: При установке канализационных труб важно учитывать угол наклона. Рекомендуется устанавливать трубы с уклоном 1-2% (1-2 см на каждый метр длины трубы). Это помогает обеспечить свободный поток сточных вод и минимизирует риск образования засоров.

3. Соблюдение температурного режима: ПВХ трубы могут деформироваться при высоких температурах, поэтому их не рекомендуется использовать для горячих сточных вод (выше 60°C). Для таких случаев лучше выбирать трубы из других материалов, например, из полиэтилена или металла.

https://youtube.com/watch?v=MTWVFNz4UnE

Определение диаметра условного прохода

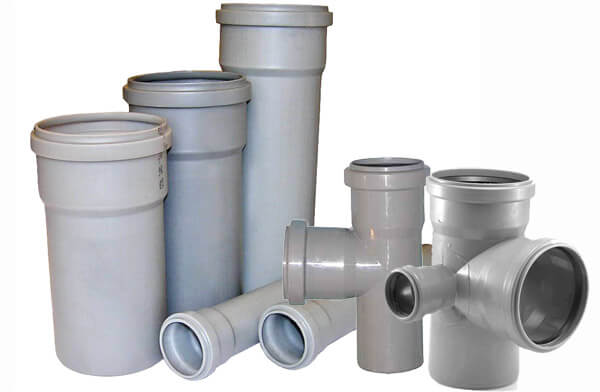

В зависимости от нагрузки на трубы, их назначения и условий эксплуатации, толщина стенок может варьироваться, что позволяет регулировать физические характеристики прочности. Однако изменять внешний диаметр при производстве толстостенных труб не разрешается, так как этот параметр связан с размерами водопроводных фитингов и арматуры. Эти размеры имеют стандартные значения, что значительно увеличивает области применения и универсальность. Создание большого количества дополнительных элементов из-за изменения толщины стенок является технически сложным и экономически невыгодным.

Трубы из ПВХ классифицируются по нагрузкам на три типа:

• легкие;
• стандартные;
• усиленные.

Все эти категории имеют одинаковый внешний диаметр, различается лишь толщина стенок и, соответственно, внутренний диаметр. Например, у трубы с внешним диаметром 33,5 мм толщина стенки может варьироваться от 2,8 до 4 мм. Изменение толщины стенки влияет на показатели устойчивости к внутреннему и внешнему давлению. Для приблизительных расчетов пропускной способности инженеры-гидродинамики используют среднее значение внутреннего диаметра, равное 25 мм, и обозначают этот параметр как условный проход. Такой подход значительно упрощает процесс сборки трубопроводных систем — на рабочих чертежах указывается только внешний диаметр для выбора комплектующих.

Условный проход (Dу) отражает приблизительный внутренний диаметр трубы, округленный до ближайшего нормативного стандарта по ГОСТ 28338-89 и ГОСТ 3262-75.

Универсальные советы по выбору канализационных труб

Во время определения минимального диаметра канализационных труб надо выполнять требования СНиП 2.04.01-85. Параметр зависит от уровня наполненности и высоты (давления) стоков. Полное заполнение стоками внутреннего диаметра труб отвечает единице, но оптимальным считается показатель до 0,6.

После определения диаметра надо узнать угол наклона канализационных труб, а он имеет прямую зависимость от размеров и материалов изготовления. Чем больше наклон – тем выше скорость потока канализации, тем меньше они засоряются, могут обслуживать большее помещение. V× (H / D)^½ ≥ K – формула определения угла наклона:

• V – скорость движения канализационных стоков;
• H – степень наполненности канализационной трубы;
• D – диаметр трубы;
• K – коэффициент шероховатости внутренней поверхности, для полимеров 0,5.

Для облегчения выбора диаметров и углов наклона есть специальная таблица.

Таблица 1. Выбор уклона канализации с учетом диаметра трубы.

1. Стояк должен иметь самый большой диаметр, который обеспечит свободный сток максимального объема канализации. Несмотря на то, что он расположен вертикально, диаметр не менее 100 мм.
2. Чем больше поворотов имеет система канализации, тем больше она имеет мест вероятного засорения. Соответственно, тем больше надо предусматривать ревизий, именно в поворотах чаще всего образуются закупорки.
3. Не рекомендуется делать уклоны менее 12 мм на погонный метр для всех размеров и назначений канализационных труб.

Несоблюдение общепринятых правил становится причиной нарушения функциональности канализационных систем. Современные проекты предусматривают скрытый тип монтажа канализационных труб, а это создает очень большие трудности при необходимости выполнения ремонтных работ.

Практический совет. По возможности рекомендуется один поворот на 90° менять двумя по 45°. За счет этого уменьшается толщина твердых отложений на внутренней поверхности.

Цены на трубы ПВХ для канализации

Трубы канализационные

Общие рекомендации по подбору труб ПВХ для канализации

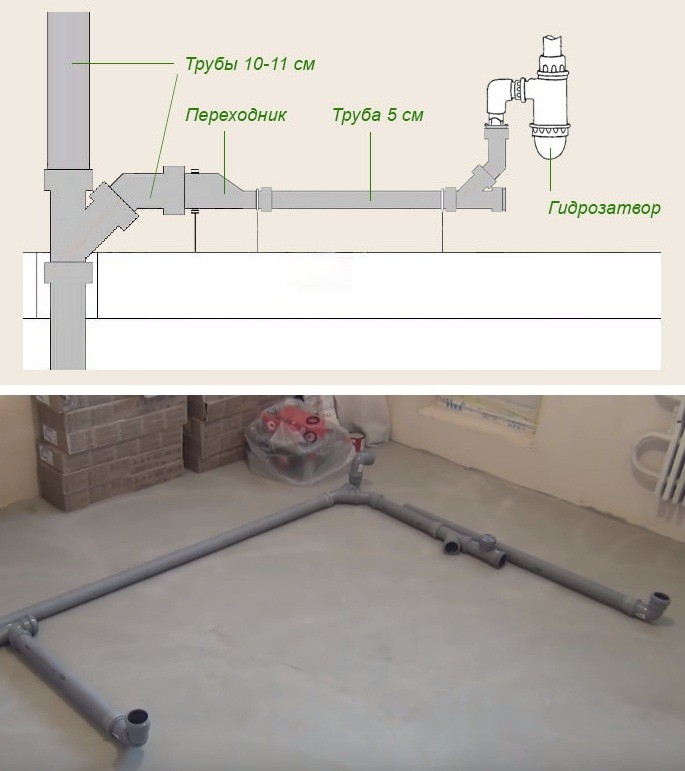

1. Нарисуйте эскиз будущей канализационной системы. На нем укажите длину и диаметр труб, места подключения сантехники, углы наклона и т. л.
2. По рисунку определитесь с количеством и номенклатурой водопроводной арматуры.
3. Нанесите схему на стены и пол, еще раз проверьте ее значения. Если все в норме, то можно штробить канавки под трубы. Размеры канавок должны отвечать диаметру канализации.

Диаметр выходящей из квартиры пластиковой трубы должен равняться размерам магистральной, это минимизирует вероятность засорения. Для пятиэтажных домов достаточно ставить трубы Ø 110 мм, с возрастанием этажности магистральные трубы увеличиваются до диаметра 200 мм. Если подземные коммуникации соединяют несколько домов, диаметр труб может увеличиваться до 300 м и более. Надземные соединения делаются раструбными, подземные чаще всего фланцевые.

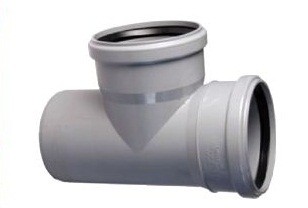

Перечень используемых фитингов

Для установки труб различных диаметров необходимо подготовить комплект фитингов. Количество и конкретный состав подбираются индивидуально.

Таблица 2. Список компонентов для установки труб.

Цены на различные виды фитингов для канализационных труб

Фитинги для канализационных труб

Способы соединения канализационных труб

Способ соединения трубопроводов определяется условиями эксплуатации и назначением канализационной системы. На выбор также влияют диаметры труб.

Таблица 3. Методы соединения труб.

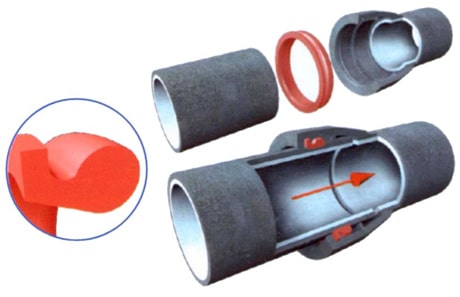

Поскольку канализационные системы не функционируют под высоким давлением, в основном при монтаже используется раструбное соединение.

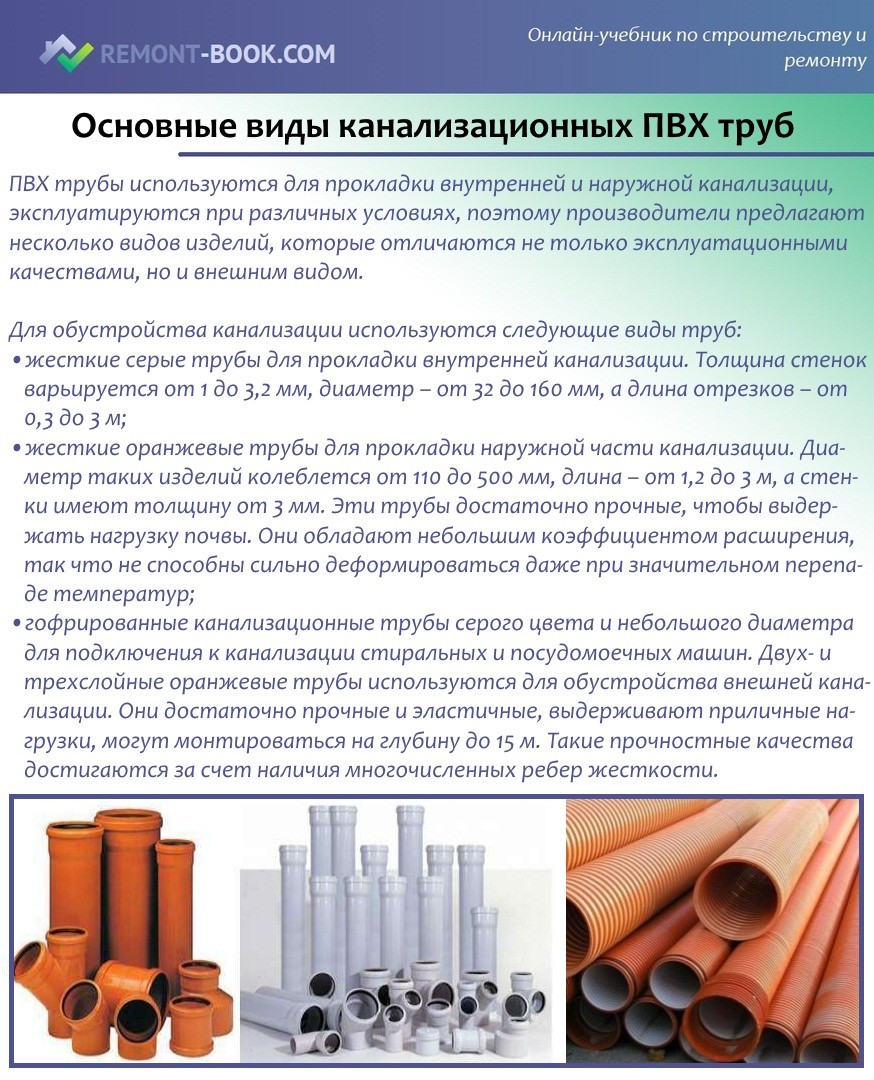

Трубы из ПВХ бывают двух типов, каждый из которых имеет свои технические характеристики.

1. Трубы из непластифицированного ПВХ. Это более экономичный вариант, который используется при установке безнапорной канализации. Толщина стенок не превышает 2 мм, а диаметры достигают 110 мм.
2. Трубы из пластифицированного ПВХ. Эти изделия более прочные и дорогие, способны выдерживать значительное внутреннее давление. Толщина стенок может достигать 6 мм, а максимальное давление составляет до 2 МПа. Чаще всего они применяются для прокладки наружных систем или в больших многоуровневых помещениях различного назначения.

Пошаговая инструкция по соединению металлических и пластиковых труб

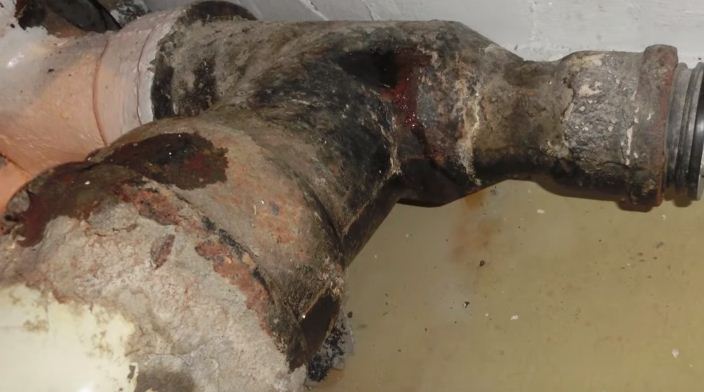

Такие ситуации очень часто встречаются во время выполнения капитального ремонта канализационной системы в многоквартирных домах старой постройки. Дело в том, что современные государственные стандарты не соответствуют устаревшим, поэтому невозможно подобрать необходимый диаметр пластиковых труб для подключения к старой канализации. Кроме того, ранее в этих целях использовались только чугунные трубы, за время эксплуатации поверхность сильно окислилась, что очень усложняет создание герметичного соединения.

Для монтажа внутренней канализации сегодня применяются пластиковые трубы диаметром 100 мм и 50 мм. Первые подключаются к унитазам и вертикальным стоякам, вторые к ванным, душевым, умывальникам и различной бытовой технике, использующей воду. Чугунные канализационные трубы старого образца имеют диаметр 123 мм и 73 мм, кроме того, внутренние и внешние поверхности сильно износились, физические дефекты требуют очень внимательного ремонта. Как профессионалы советуют соединять чугунные и пластиковые трубы различных диаметров?

Шаг 1. Подготовьте специальные материалы и инструменты. Для соединения требуется пластиковая манжета, надежный герметик, любая смазка, молоток, отвертка или небольшое зубило, монтировка.

Шаг 2. Расчеканьте соединение. Молодые сантехники не знают, что это такое. Ранее трубы не соединялись резиновыми сальниками, а чеканились. В раструб вставлялась пропитанная битумом веревка и сильно забивалась. Таким методом достигалась герметичность. Чтобы во время эксплуатации она не нарушалась, свободное пространство заделывалось цементно-песчаным раствором или комовой серой. Цементный раствор надо очень осторожно сбивать молотком, а сера выжигается газовой переносной горелкой.

Важно. Во время выжигания серы надо обеспечить эффективную естественную вентиляцию помещений, а самому работать в респираторе. Бумажная маска предохраняет легкие только от попадания твердых частиц, все химические соединения проходят сквозь нее свободно. Респиратор же защищает органы дыхания от вредных выбросов, которые выделяются во время горения серы.

Пламя горелки должно равномерно прогревать чугунную трубу по периметру, не допускайте большой разницы температур – раструб может треснуть, работы намного усложнятся. Будьте готовыми, что для расчеканки потребуется много времени, не спешите, не повредите канализацию. Новые пластиковые трубы рекомендуется фиксировать к несущим поверхностям с шагом не более десяти диаметров. Для этого используются специальные кронштейны, а тип фиксации зависит от места расположения трубопровода.

Шаг 3. Расшевелите чугунный тройник. Вставьте в отверстие рычаг (можно деревянную рейку или кусок металлической трубы) и приподнимайте немного вверх. За счет таких движений ослабнет фиксация шнура герметизации и его можно будет легко достать.

Практический совет. Если ремонт делается в многоквартирном доме, то открытую канализационную трубу следует заглушить. В противном случае сливы с верхних этажей могут оказаться на полу вашего туалета.

Шаг 4. Тщательно очистите металлический раструб от грязи ржавчины и различных затвердевших отложений. Пользуйтесь подручными предметами: металлической щеткой, ножом, напильником и т. д. Постоянно проверяйте качество очистки, для этого проводите по окружности пальцем, это самый надежный и точный способ контроля состояния раструба.

Шаг 5. Протрите внутренние поверхности насухо, если есть возможность, то дополнительно просушите их феном. Помните, что не все герметики могут приклеиваться к влажным поверхностям, внимательно читайте инструкцию перед использованием материалов.

Шаг 6. Нанесите на поверхность раструба чугунной трубы герметик. Также отделайте и внешнюю поверхность манжеты. Внутри манжета должна быть чистой без герметика.

Шаг 7. Вставьте элемент в раструб и выровняйте его положение. Можно немного постукивать молотком, но очень осторожно. Сильные ударные нагрузки могут повредить элемент, придется манжету менять.

Шаг 8. Нанесите по периметру смазку и вставьте пластиковый тройник или трубу необходимого диаметра.

Выступивший по периметру соединения герметик аккуратно вытирают сухой тряпкой.

Таким образом рекомендуется соединять старые чугунные и новые пластиковые трубы. Если возникают проблемы с соединением пластиковых труб в манжетах, то могут быть две причины. Первая – поверхность раструба имеет значительные выступы. Они сжимают манжету, одновременно уменьшается диаметр сальников. Вторая – мало смазки. Сухая резина имеет большой коэффициент трения, что существенно усложняет процесс соединения. Если в точности выполнять советы профессионалов, то металлические и пластиковые трубы будут герметичными весь период эксплуатации.

Видео – Диаметр канализационных труб ПВХ

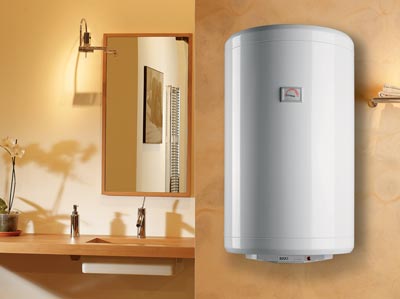

Создание канализационной системы в доме играет ключевую роль для комфортного проживания, однако не менее важным является и обеспечение жильцов горячей водой. В тех случаях, когда централизованное горячее водоснабжение отсутствует, отличным решением станет установка электрического водонагревателя. Как правильно подобрать и установить такое оборудование, вы сможете узнать на страницах нашего сайта.

https://youtube.com/watch?v=f-Y1xpQPCzY

Ошибки при выборе и установке труб ПВХ: как их избежать

При выборе и установке канализационных труб ПВХ важно учитывать множество факторов, чтобы избежать распространенных ошибок, которые могут привести к серьезным проблемам в будущем. Рассмотрим основные из них.

1. Неправильный выбор диаметра труб

Одной из самых распространенных ошибок является неправильный выбор диаметра труб. Для обеспечения эффективного отведения сточных вод необходимо учитывать не только количество подключаемых приборов, но и их тип. Например, для унитазов рекомендуется использовать трубы диаметром 110 мм, а для раковин и душевых — 50-75 мм. Если диаметр трубы будет слишком мал, это может привести к засорам и заторам в системе.

2. Игнорирование уклона трубопровода

При установке труб ПВХ необходимо соблюдать правильный уклон. Рекомендуется уклон в 2-3 см на каждый метр длины трубы. Неправильный уклон может привести к недостаточному отведению сточных вод и образованию засоров. Если уклон будет слишком большим, это может вызвать ускорение потока и, как следствие, износ труб.

3. Неправильное соединение труб

Соединения труб ПВХ должны быть выполнены с соблюдением всех рекомендаций производителя. Использование неподходящих клеевых составов или недостаточное количество клея может привести к утечкам и повреждению системы. Перед соединением труб необходимо тщательно очистить их поверхности и дать клею высохнуть в соответствии с инструкцией.

4. Пренебрежение теплоизоляцией

В регионах с холодным климатом важно обеспечить теплоизоляцию канализационных труб, чтобы избежать их замерзания. Неправильная теплоизоляция может привести к трещинам и повреждениям труб, что потребует их замены. Используйте специальные изоляционные материалы, которые помогут защитить трубы от низких температур.

5. Отсутствие доступа к трубам для обслуживания

При установке труб ПВХ необходимо предусмотреть доступ к ним для обслуживания и ремонта. Часто владельцы домов скрывают трубы за стенами или в полах, что затрудняет их обслуживание. Рекомендуется устанавливать ревизионные люки в местах, где могут возникнуть засоры, чтобы упростить доступ к трубам.

6. Неправильное использование труб

Некоторые пользователи допускают ошибку, используя канализационные трубы ПВХ не по назначению. Например, нельзя использовать трубы для горячей воды, так как они не предназначены для высоких температур. Это может привести к деформации и повреждению труб. Убедитесь, что используете трубы, соответствующие их назначению.

Избегая этих распространенных ошибок, вы сможете обеспечить надежную и долговечную работу вашей канализационной системы. Правильный выбор и установка труб ПВХ — залог успешного функционирования всей системы водоотведения.

Вопрос-ответ

Какой диаметр ПВХ-трубы подходит для канализационной трубы?

ПВХ-трубы Schedule 40 подходят для подключения к канализации и коммерческих объектов, где требуется высокое давление и долговечность.

Какую трубу выбрать 20 или 25?

Если длина трубопровода до 10 м, следует брать величину 20 мм. При длине, колеблющейся между 10 и 20 м, оптимально 25 мм. Если длина более 30 метров, то 32 мм.

Какой диаметр канализационной трубы выбрать?

Диапазон диаметров достаточно широк. В жилом и промышленном строительстве наиболее распространены трубы диаметром 3, 2-5 см (для водостока кухонной техники, ванных комнат и душевых) и 11 см (для стояков и наружной канализации). В многоэтажных домах из-за повышенной нагрузки применяются трубы диаметром 15 см.

Советы

СОВЕТ №1

Перед покупкой ПВХ труб обязательно проведите расчеты необходимого диаметра. Для этого учитывайте количество сантехнических приборов и их максимальную нагрузку. Обычно для бытовых нужд достаточно использовать трубы диаметром 50-110 мм, но в зависимости от условий могут потребоваться и другие размеры.

СОВЕТ №2

При установке канализационных труб следите за уклоном. Оптимальный уклон для труб диаметром 50-110 мм составляет 2-3 см на метр длины. Это поможет избежать застоя воды и засоров в системе.

СОВЕТ №3

Используйте качественные фитинги и соединительные элементы. Они должны быть совместимы с вашими трубами и обеспечивать надежное соединение. Не забывайте про герметизацию стыков, чтобы предотвратить утечки.

СОВЕТ №4

При монтаже труб старайтесь избегать резких поворотов и изгибов, так как это может привести к затруднению стока. Если необходимо сделать поворот, используйте специальные уголки, которые обеспечат плавный переход.
