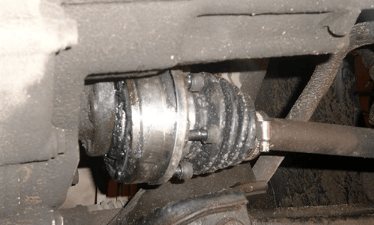

Когда рвется защитный чехол внутренней гранаты приводного вала колеса автомобиля, в смазку шарнира попадает грязь и вода, внутренности ШРУСа подвергаются интенсивному износу.
Чтобы предотвратить преждевременный выход из строя привода, нужно следить за состоянием гофрированных чехлов, своевременно производить замену пыльника внутреннего ШРУСа в случае обнаружения на нем дефектов.
Пыльник и его особенности
Что такое пыльник, знает любой уважающий себя автомобилист – это эластичное резиновое изделие, которое предохраняет от нежелательного попадания внутрь механизма различных частиц – пыли, воды, масла, и прочего. Под пыльником гранаты (если конкретизировать) находится специальная смазка, изготовленная на основе графита. Она называется «смазка ШРУС».
Что такое ШРУС?
Это шарнир равных угловых скоростей, как его называют в технических кругах. Это достаточно простой механизм, который позволяет осуществить самое важное в автомобиле – передать движение от коробки передач к колесам. Причем гранаты (так тоже называют ШРУСы за их потрясающее сходство с метательным снарядом) применяются на передне- и полноприводных автомобилях. Если в машине задний привод, там используется иной механизм – карданный вал, редуктор и две полуоси, которые передают движение на колеса. Стоит отметить, что различают два типа шарниров: внутренние и наружные.
Внутренние и внешние шарниры
Со стороны коробки передач находится внутренний пыльник ШРУСа. Размеры его немного больше, нежели у наружного, да и срок службы тоже немалый. Дело в том, что внутренние гранаты служат как минимум в три раза дольше, нежели наружные. Причина такого явления – более низкие нагрузки на механизм. Ведь если посмотреть на внешний шарнир, то можно увидеть, какая сила воздействует на него при движении – колесо движется в вертикальной плоскости, постоянно поворачивается, изменяется скорость автомобиля (то увеличиваете ее, то жмете на тормоза). Но по сути, конечно, очень много сходства у обоих шарниров – изготовлены они из прочного металла, внутри находятся шарики, которые позволяют передать движение на колесо, независимо от его положения относительно кузова автомобиля.
Отличительные особенности внутреннего ШРУСа на автомобилях Volkswagen Passat и Audi 100

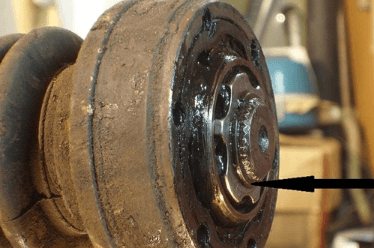

На многих моделях Audi и Volkswagen внутренние «гранаты» крепятся к коробке передач шестью болтами с внутренним шестигранником.

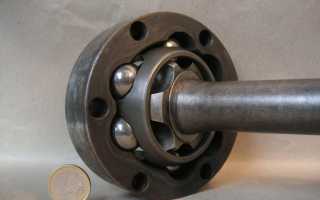

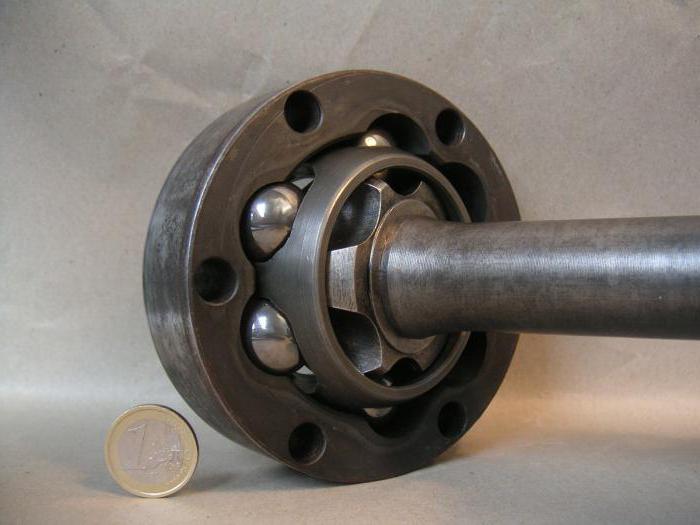

Сам ШРУС также фиксируется на валу стопором, но он выполнен не в виде трехшиповика, а в форме массивной обоймы с шариковым механизмом.
Еще «гранаты» на обеих сторонах КПП Passat B3/ Audi 100 одинаковые, они друг от друга ничем не отличаются.
Как правильно менять пыльник ШРУСа?
Несложно заменить пыльник ШРУСа (внутренний). «Форд Фокус», «Лада Ларгус», либо старенькая «девятка», неважно, алгоритм проведения работы одинаков – нужно почти полностью разбирать подвеску автомобиля. Первым делом сливаете из коробки передач масло – желательно все, но если лень родилась раньше вас, третью часть можно оставить. Затем, пока не подняли на домкрате машину, расконтриваете и выкручиваете гайку, которой крепится граната (внешняя) к ступице колеса.
После этого поднимаете сторону машины, на которой проводите работы. Не пренебрегайте элементарными правилами безопасности – под задними колесами обязательно поставьте упоры, выжмите ручник, включите скорость (чтобы и передние колеса не вращались). После нужно вытянуть привод в сборе из КПП и ступицы. Для этого придется сделать следующее:
- Выкрутить крепление шаровой опоры. Как правило, на переднеприводных автомобилях она всего одна, поэтому проблем не возникнет.
- Выкрутить крепление ступицы к амортизационной стойке.
- Старайтесь не порвать тормозной шланг. Сбейте ступицу с шарнира.
- После этого необходимо извлечь внутреннюю гранату – сделать это можно при помощи небольшого зубила и молоточка. Достаточно нанести несколько резких, не очень сильных, удара, направленных в сторону колеса от коробки передач, чтобы ШРУС выскочил из посадочного места.
Самое главное – старайтесь не снимать одновременно оба привода, это чревато последствиями, так как вся конструкция дифференциала попросту распадется, и чтобы собрать ее, потребуется разбирать коробку полностью, а это драгоценное время и дополнительные вложения.
Замена пыльников

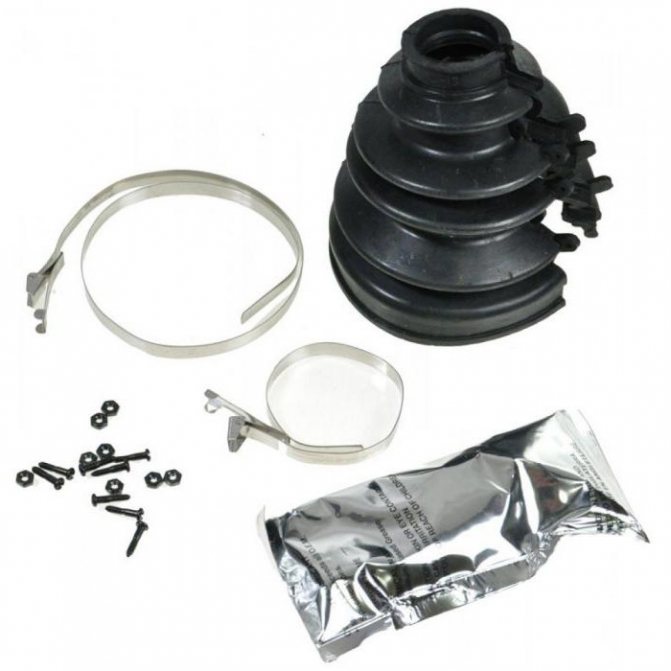

После того, как снимите привод, можно и заменить пыльник ШРУСа (внутренний). Фото этого элемента вы можете видеть в статье, по конструкции он одинаков у всех моделей автомобилей. Отличия только в размерах, составе материала, из которого изготовлен. После демонтажа привода фиксируете его в тисках. Снимаете хомуты, чтобы не мешали. Процедура снятия ШРУСа с полуоси довольно проста – необходимо молотком наносить удары по шарниру. Благодаря этому кольцо сжимается и перестает фиксировать на приводе гранату.
После этого, если вы не планируете замену всего шарнира, обязательно нужно промыть его тщательно, используя уайт-спирит, растворитель, бензин, и проч. Главное – по максимуму избавиться от всей смазки внутри. После этого обязательно просушить, чтобы агрессивного растворителя не осталось и он весь улетучился. Только лишь после этого можно надеть на полуось новый пыльник и установить гранату на шлицы до того момента, когда кольцо стопорное зафиксирует ее окончательно.
Вот теперь набиваете смазку под пыльник ШРУСа (внутренний). «Ниссан» ремонтируется точно так же, как и отечественная «девятка». Как говорится, маслом не испортить кашу, поэтому лишней смазка не окажется. Также необходимо и шарниры покрыть хорошим слоем смазочного материала. После этого надеваете пыльник и фиксируете его при помощи хомутов. Обратите внимание, что хомуты не все подходят. Например, не везде модно поставить с червячным механизмом, он годится только для крепления пыльника к полуоси.
Для чего нужен пыльник ШРУСа — как выбирать и диагностировать неисправность пыльника
Здравствуйте, уважаемые автолюбители! Сущей проблемой для многих неопытных автолюбителей становится ремонт ходовой части, когда приходится покупать и устанавливать шарниры равных угловых скоростей – ШРУСы.
Деталь эта по размерам не очень большая, но ввиду сложности технологии производства и дороговизны сырья, обходится автолюбителям в немалую сумму. По тем же причинам своеобразного устройства и характерного износа всех составных частей, ШРУС не ремонтируется, а меняется полностью. Старый ШРУС восстановлению не подлежит.
Далеко не все водители, попавшие в ситуацию, требующую замены ШРУСа, знают, что они сами стали виновниками столь дорогостоящего ремонта. Ведь, согласитесь, мы не уделяем достаточно внимания состоянию деталей, которые нам, по незнанию, кажутся малозначительными.
Деталь, о которой пойдет речь – это пыльник ШРУСа. Небольшой элемент из резины или другого гибкого материала, является единственным гарантом долговечной работы ШРУСа и, в конечном итоге, средством экономии наших денег.
Пыльник ШРУСа – устройство и назначение
Количество деталей под названием «пыльник» в любом из автомобилей может доходить до нескольких десятков. Несложно предположить, что все они выполняют одну и ту же функцию, которая вытекает из их наименования.
Задача пыльника – не допустить к различным механизмам автомобиля пыль и, естественно, загрязняющие вещества более крупной фракции, чем пыль.
Пыльник ШРУСа выполняет такие функции, как:
- защита шарнира от попадания пыли, грязи, мусора, воды;
- защита смазочных материалов от загрязнения;
- удержание смазки в пределах трущихся деталей шарнира.
Нарушение целостности корпуса пыльника приводит к тому, что ШРУС теряет смазочный материал, а взамен получает порцию воды, грязи, которая, являясь абразивом, приводит к усиленному износу.
Только пыльник ШРУСа может эффективно защитить его от повреждающих факторов и гарантировать длительную и исправную работу. Именно поэтому, проведение проверки состояния пыльника, должно стать регулярным мероприятием. Ну, а замена пыльника — безусловной, при малейших отклонениях от нормы (трещины, порывы).
Как и множество других пыльников, пыльник ШРУСа изготавливают из специальных сортов резины. В настоящее время можно приобрести пыльники, изготовленные на основе силикона.
Определяющим при выборе должен быть не материал, из которого они изготовлены, а их качество и репутация производителя. Сам пыльник по конструкции представляет собой отрезок гофрированной конусной трубки. При выборе пыльника необходимо очень внимательно осмотреть его. Пыльник шруса из излишне жесткого материала не подойдёт для установки. Одну из складок пыльника необходимо вывернуть на 360 градусов.
На образовавшемся изгибе не должно быть разломов и даже микротрещин. Цвет материала не должен измениться. Плохой по качеству пыльник очень быстро выйдет из строя и возникнет необходимость его замены.
Пыльник ШРУСа внутренний – назначение и диагностика
Как известно конструкция привода ходовой части предусматривает по два ШРУСа на каждое ведущее колесо. Внутренний ШРУС передаёт вращательное движение оси от КПП и устанавливается в специальное гнездо.
Пыльник ШРУСа внутренний испытывает значительные нагрузки от повышенной температуры работающего двигателя, часто повреждается посторонними предметами, которые попадают в район моторного отсека при движении с проезжей части. Характерными признаками повреждения пыльника является: появление многочисленных микротрещин, разрывы, обильное выделение смазки.
Пыльник ШРУСа наружный – особенности осмотра
Наружный ШРУС передаёт вращение вала непосредственно на ступицу колеса. По размерам он несколько меньше внутреннего. Пыльник ШРУСа наружный, также нагревается от трения деталей, с внешней стороны его постоянно атакуют камни и песок с дорожного покрытия. В связи с тем, что наружный ШРУС установлен на колесе, то в этом месте пыльник испытывает многократные циклы сжатия – растяжения.
Для того, чтобы определить целостность пыльника следует вывернуть руль до упора. Одна из сторон пыльника максимально растянется, что позволит детально его осмотреть. Вы должны установить себе правило – минимум раз в месяц, осматривать и оценивать состояние пыльников ШРУС на своем автомобиле.
Симптомы поломок
И стоит поговорить немного о явных признаках того, что гранаты вышли из строя. Это не очень приятный момент, так как больно может ударить по кошельку. Например, владельцам отечественных автомобилей придется отдать не менее 3000 рублей только лишь за комплект запасных частей для ремонта приводов. Что уж говорить о счастливых обладателях престижных моделей «Ниссанов» и «Фордов», пыльник ШРУСа (внутренний или внешний) которых стоит столько же, сколько шарнир на «девятку».
Первый признак неисправности механизма – это появление посторонних звуков, особенно при трогании с повернутым в сторону рулем. При выравнивании руля все исчезает. Но можно спутать поломку гранаты с неисправностью шаровой опоры – она тоже хрустит, когда в ней увеличиваются люфты. Поэтому перед тем, как поставить окончательный диагноз, стоит проверить всю подвеску, чтобы выявить максимальное количество дефектов.
Признаки выхода пыльника из строя
Как говорилось в одном из предыдущих разделов, пыльник стал для автолюбителей чем-то вроде расходников. Если он «ходит» хотя бы год, это уже можно назвать отличным результатом. Выявить дефект пыльника очень легко – достаточно осмотреть пыльник как следует. Признаком выхода изделия из строя является:
- Разрыв в одном или нескольких местах;
- Наличие смазочного материала гранаты на внешней поверхности пыльника;
- Появление большого числа мелких трещин.
Хоть пыльник и рекомендуется осматривать каждые 10-15 тысяч километров пробега (а в случае дешевого расходника и того чаще), зачастую автолюбителя получают сигнал о необходимости его замены без визуального осмотра – когда в нижней части автомобиля начинает раздаваться скрежет и хруст.
