Регламент обслуживания 1G FE 2,0 л135 л. с.

Предусмотрена на двигатель 1G FE следующая периодичность замены расходников:

• ремень ГРМ полежит замене каждые 75000 км, навесного оборудования через 50000 км;
• тепловые зазоры клапанов рекомендовано регулировать после 30000 пробега;
• очистка вентиляции картера предусмотрена каждые 2 года;
• замену моторного масла производитель рекомендует через 7500 км вместе с масляным фильтром;
• топливный фильтр после 40000 пробега следует заменить;
• ежегодной замене подлежит воздушный фильтр;
• после упаковки ОЖ с завода присадки внутри антифриза теряют эффективность после 40000 км;
• ресурс свечей зажигания в системе DIS-4 движков составляет 20000 пробега;
• появление прогара во впускном коллекторе возможно через 60000 км.

Замена ремня 1G FE

Первый вариант (1988 – 1998 г.) считается более надежным, вторая версия (1998 – 2005 г.) экономичной, тяговитой и приемистой. В заднеприводных авто с заменой фильтра потребуется 4,0 л смазки класса SJ/SL ровно, а в полноприводных 4,2 л масла 5W20, 5W30, 10W30.

В системе зажигания DIS-6 (с 1998 года) свечи зажигания при прочих равных условиях прослужат дольше 30 тысяч км вместо 20.

Двигатель 1G-FE Toyota

Серия двигателей 1G отсчитывает свою историю с 1979 года, когда на конвейеры Toyota для оснащения заднеприводных автомобилей класса Е и Е+ (Crown, Mark 2, Chaser, Cresta, Soarer) впервые стала поставляться 12-клапанная рядная «шестерка» с индексом 1G-EU. Именно ей на смену в 1988 году пришел знаменитый двигатель 1G-FE, долгие годы обладавший неформальным титулом самого надежного агрегата в своем классе.

1G

2uz fe
Так как двигатель выпускался только в одном объёме, все двигатели серии G имеют обозначение 1G

, и одни и те же диаметр цилиндра и ход поршня в 75 миллиметров.

1G устанавливался на автомобили:

• Toyota Soarer
• Toyota Celica Supra
• Toyota Crown
• Toyota Cressida
• Toyota Altezza
• Lexus IS200

Двигатель 1G-EU под капотом Toyota Crown, 1982

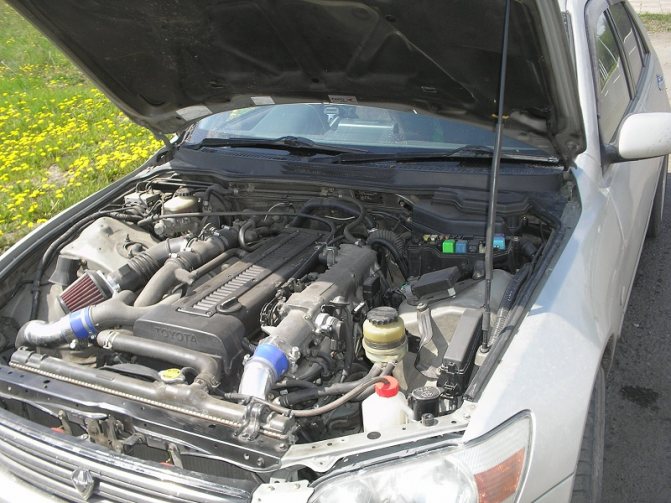

Двигатель 1G-FE под капотом Lexus IS200

Двигатель 1G-GE, 1982

Двигатель 1G-GTE, 1985

1G-EU

Японская версия, 1G-EU

, выпускался с 1979 по 1988 годы. Этот двигатель имел по два клапана на цилиндр, и один распредвал. Его мощность составляла 105—125 л. с. (78-93 кВт) при 5400 оборотах в минуту, крутящий момент 157—172 Нм при 4400 оборотах в минуту.

1G-FE

Двигатель 1G-FE

с двумя распредвалами использует малый ход клапана и другие оптимизации по экономии топлива. Этот двигатель появился в 1988 году. Его мощность составляла 135 л. с. (101 кВт) при 5600 оборотах в минуту, крутящий момент 176 Нм при 4400 оборотах в минуту. В 1998 году появилась версия с VVT-i, выдававшая мощность в 160 л. с. (119 кВт) при 6200 оборотах в минуту и крутящий момент 200 Нм при 4400 оборотах в минуту на автомобиле Altezza/IS 200. С окончанием выпуска первого поколения Lexus IS производство этого двигателя было прекращено в 2005 году.

1G-FE устанавливался на автомобили:

• Toyota Altezza/Lexus IS 200
• Toyota Crown
• Toyota Chaser
• Toyota Mark II
• Toyota Cresta

1G-GEU

24-клапанный DOHC двигатель 1G-GEU разрабатывался для обеспечения высокой производительности и обладал двускатной камерой сгорания. Двигатели выпускались с августа 1982 по 1986 годы, в основном, для японского рынка. Мощность двигателя составляла 140—160 л. с. (104—119 кВт) при 6200 оборотах в минуту и крутящий момент 162—181 Нм при 5600 оборотах в минуту. Это был первый двигатель Toyota с двумя распредвалами и четырьмя клапанами на цилиндр, за что получил награду «JSME Medal for New Technology» в 1982 году. Для минимизации недостатков своей конструкции, 1G-GEU оборудовался T-VIS, системой изменения геометрии впускного коллектора, позволявшей увеличивать крутящий момент путем изменения геометрии впускного коллектора в зависимости от оборотов двигателя. Как и все последующие автомобили Toyota с двумя распредвалами, привод ГРМ был ременной, в отличие от цепного обладавший меньшими уровнем шума и требованиям к техническому обслуживанию. В августе 1983 года система впрыска топлива была изменена на EFI-D, которая позволяла измерить давление во впускном коллекторе, для определения правильной топливно-воздушной смеси.

1G-GEU устанавливался на автомобили:

• Август 1981—1985 GA61
• Август 1982-? Toyota Chaser/Mark II/Cresta
• Август 1983-? Toyota Crown
• Февраль 1983-? Toyota Soarer

1G-GE

Двигатель 1G-GE

сменил
1G-GEU
в 1988 году. Мощность двигателя упала с 160 до 150 сил, двигатель устанавливался на те же автомобили, что и 1G-GEU. Он выпускался для до 1993 года.

1G-GTE

24-клапанный DOHC двигатель 1G-GTE

стал первым турбированным двигателем серии с двумя нагнетателями CT-12. Существовало три поколения этого двигателя с интеркулерами воздух-воздух и воздух-вода, выдававшие мощность от 185 до 210 л. с. (138—157 кВт) при 6200 оборотах в минуту и крутящий момент от 234 до 275 Нм при 3800 оборотах в минуту соответственно. Это был самый мощный двигатель в серии G. В мае 1991 года на большинстве из автомобилей его сменил 200-сильный двигатель .

1G-GTE устанавливался на автомобили:

• 1986—1992 (шасси GA70
  , только Япония)
• 1988—1992 // (шасси GX81
  )
• 1986—1991 (шасси GZ20
  )

1G-GPE

1G-GPE

являлся двигателя 1G-GE, работавший на сжиженном газу. Его мощность составляла 110 л. с. (81 кВт) при 5600 оборотах в минуту и крутящий момент 152 Нм при 2400 оборотах в минуту.

1G-GPE устанавливался на автомобили:

Toyota Crown Comfort

1G-GZE

1G-GZE

был версией двигателя с нагнетателем и выпускался с 1986 по 1992 годы. Его мощность составляла 168 л. с. (125 кВт) при 6000 оборотах в минуту и крутящий момент 226 Нм при 3600 оборотах в минуту. Как и турбированная версия, он был 24-клапанный DOHC двигатель, но отличался системой зажигания (DIS). 1G-GZE устанавливался только в паре с автоматической коробкой передач. В августе 1991 года его сменил на автомобилях Mark II/Chaser/Cresta, оставаясь на Crown до 1992 года.

1G-GZE устанавливался на автомобили:

• Toyota Crown GS120, GS121, GS130, GS131
• 1988—1990 Toyota Mark II/Chaser/Cresta GX81

Надежность, проблемы и ремонт двигателя Toyota 1G 2.0 л.

Известный шестицилиндровый предшественник культового 1JZ появился в 1979 году и стал популярным, в основном, на японском рынке. Конструкция первых двигателей 1G была довольно простой: чугунный блок цилиндров, сверху алюминиевая головка с одним распредвалом, 12 клапанами и гидрокомпенсаторами. В дальнейшем мотор многократно дорабатывался, совершенствовался, постоянно менялись индексы. Описание этих модификаций находится ниже.В газораспределительном механизме используется ремень, замена ремня ГРМ на 1G требуется каждые 100 тыс. км, вместе с роликами и сальниками. Свечи меняются каждые 20 тыс. км. Выпускался двигатель Toyota 1G достаточно долго и начиная с 1990 года на смену ему пришел 1JZ. Однако 1G оставался в производстве до самого 2005 года.

Модификации двигателей Toyota 1G

1. 1G-EU (1979 — 1988 г.в.) — первая версия 1G, появившаяся на Toyota Crown, имела степень сжатия 8.8, мощность 125 л.с. при 5400 об/мин, крутящий момент 160 Нм при 4400 об/мин. С 1983 года выпускалась версия с увеличенной до 9.2 степенью сжатия и мощностью 130 л.с. С 1986 мощность снизили до 105 л.с. при 5400 об/мин, крутящий момент 146 Нм при 4400 об/мин. Ставились эти двигатели на Toyota Chaser X60, Cresta X50/X60/X70, Crown S110, Mark 2 X60, Soarer Z10/Z20. 2. 1G-GEU (1983 — 1988 г.в.) — версия 1G-EU с 24 клапанной головкой блока цилиндров Yamaha и впускным коллектором с регулируемой геометрией T-VIS. За счет данных модификаций мощность двигателя возросла до 160 л.с. при 6400 об/мин, крутящий момент 186 Нм при 5200 об/мин. С 1985 года мощность 1G-GEU установилась на отметке 140 л.с. Ставился двигатель на следующие автомобили: Toyota Chaser X70, Mark 2 X60/X70, Cresta X60/X70, Crown S120, Soarer Z10/Z20, Toyota Supra A70. 3. 1G-GTEU (1986 — 1988 г.в.) — турбо версия 1G-GEU, степень сжатия снижена до 8.5, установлено два турбокомпрессора СТ12. На давлении 0.5 бар, 1G-GTEU выдавал 185 л.с. при 6200 об/мин, крутящий момент 245 Нм при 3200 об/мин. Автомобили с 1G-GTEU: Toyota Chaser X70, Mark 2 X70, Cresta X70, Soarer Z20, Toyota Supra A70. 4. 1G-GZEU/GZE (1986 — 1992 г.в.) — компрессорная версия 1G-GEU, где вместо турбин использовался компрессор SC-14. Вместе с тем применено электронное зажигание, другая поршневая под степень сжатия 8. Мощность такого силового агрегата 160 л.с. при 6000 об/мин, крутящий момент 210 Нм при 4000 об/мин. В 1989 году произошла модернизация двигателя и смена названия на 1G-GZE. Давление наддува 0.5 бар, мощность 170 л.с. при 6000 об/мин, крутящий момент 230 Нм при 3600 об/мин. Компрессорный двигатель ставился на такие автомобили, как Toyota Chaser X80, Mark 2 X80, Cresta X80, Crown S130 и Soarer Z20. 5. 1G-GE (1988 — 1993 г.в.) — модернизированный 1G-GEU, ДМРВ заменен на ДАД, мощность снижена до 150 л.с. при 6200 об/мин, крутящий момент 186 Нм при 5400 об/мин. 1G-GE устанавливался на следующие автомобили: Toyota Chaser X80, Mark 2 X80, Cresta X80, Crown S130, Soarer Z20, Supra A70. 6. 1G-GTE (1988 — 1991 г.в.) — модернизированный 1G-GTEU, усилен коленвал, изменился впуск, интеркулер, форсунки 315 сс, ECU. Давление наддува увеличено до 0.75 бар. Мощность двигателя 210 л.с. при 6200 об/мин, крутящий момент 275 Нм при 3800 об/мин. Встречаются такие моторы на тех же автомобилях, что и 1G-GE, кроме Toyota Crown. 7. 1G-FE (1988 — 2005 г.в.) — версия 1G-GEU с другой узкой 24 клапанной ГБЦ, призванная заменить 1G-EU. Мощность 135 л.с. при 5600 об/мин, крутящий момент 176 Нм при 4400 об/мин. Где можно найти такой двигатель: Toyota Mark 2 X90, Cresta X80/X90, Crown S140, Soarer Z20. С 1996 года произошел рестайлинг и мощность подросла до 140 л.с. при 5750 об/мин, крутящий момент 185 Нм при 4400 об/мин. Автомобили с данным двигателем: Toyota Chaser X100, Mark 2 X100, Cresta X100, Crown S150. В 1998 году 1G-FE подвергся более серьезным изменениям и получил приставку BEAMS. Из нововведений 1G получил новую ШПГ, систему изменения фаз газораспределения на впускном валу, впускной коллектор с регулируемой геометрией ACIS, электронную дроссельную заслонку, изменениям подверглась система зажигания, был доработан выпускной коллектор. Гидрокомпенсаторов на 1G-FE нет, поэтому раз в 20 тыс. км необходимо проверять зазоры. Регулировка клапанов на 1G-FE BEAMS производится с помощью шайб, зазоры (холодный двигатель): впуск 0.15-0.25 мм, выпуск 0.25-0.35 мм. Аналогичным образом регулируются клапана на 1G-GE/GTE/GZE/GEU/GTEU. Краткие характеристики 1G BEAMS: Степень сжатия возросла до 10, мощность теперь 160 л.с. при 6200 об/мин, крутящий момент 200 Нм при 4400 об/мин. Устанавливался 1G-FE BEAMS на: Toyota Mark 2 X100/X110, Chaser X100, Crown S150/S170, Verossa, Altezza, Lexus IS 200.

Проблемы и недостатки двигателей Toyota 1G 2.0 л.

1. Высокий расход масла на 1G. Скорей всего залегли маслосъемные кольца, для двигателей такого возраста это нормально. Можно попробовать сделать раскоксовку, если не поможет, тогда нужно купить поршневые кольца, маслосъемные колпачки, вкладыши, сальники, весь комплект и делать ремонт двигателя. 2. Течи масла. На 1G нередко течет масло через датчик давления масла, купите новый и замените, стоит дешево. 3. Давление масла 1G-FE. Зачастую проблема вызвана самим датчиком, требующим замены. Проверьте давление и замените датчик. 4. Плавают обороты 1G-FE. Проверяйте клапан холостого хода (КХХ), дроссельную заслонку, ДПДЗ. С двумя последними нужно быть внимательным, есть шанс их неправильно установить. Кроме того, турбокомпрессоры на турбо версиях живут не слишком долго (~100 000 км), также применен неудачный привод масляного насоса, двигатель предъявляет высокие требования к качеству масла. Версии 1G Бимс менее надежны чем атмосферные предшественники и при обрыве ремня ГРМ гнут клапаны. Следите за состоянием ремня и выбирайте хорошее масло для 1G-FE.В общем и целом, 1G очень надежен, долговечен и обладает огромным моторесурсом, однако время идет вперед и даже самый свежий 1G-FE уже достаточно стар и изношен. Что говорить о версиях 80-90х годов, ввиду возраста, с этими моторами может случится что угодно и когда угодно.

Варианты тюнинга мотора

Описание двигателя Camry GSV40 3.5 2GR-FE

Атмосферный рядный двигатель 1G FE имеет классическую конструкцию, поэтому тюнинг производится в обычном порядке:

• шлифовка/полировка каналов впускного коллектора и ГБЦ;
• паук 6/2/1 с прямоточным выхлопом диаметра 61 мм и больше;
• установка распредвалов с большим подъемом кулачков и/или увеличенными фазами;
• использование фильтра нулевого сопротивления;
• переустановка версии ПО в бортовом компьютере или дублирующий контроллер параллельно штатному.

Тюнинг 1G-FE

Возможен тюнинг обеих версий мотора 1G FE, но с разным бюджетом. В семействе G имеются турбированные моторы, поэтому при наличии суммы от 100000 рублей владельцу подобного движка доступен наддувный тюнинг за счет установки компрессора или турбинным интеркуллером.

Таким образом, мотор 1G FE имеет два конструктивных исполнения, резко отличающихся друг от друга, как характеристиками, так и эксплуатационным бюджетом. Первый вариант «тип 90» проще и надежнее, второй «тип 98» экономичнее, но сложнее.

Регламент обслуживания 1G

Технические характеристики автомобиля Toyota Land Cruiser Prado Тойота Ленд Крузер Прадо 2.7 AT 163 л.с. 4WD

Силовые агрегаты серии 1G были неприхотливы, не требовали дорогих масел и высокого качества топлива, планомерное обслуживание этих моторов делало их не убиваемым. Все что нужно было делать владельцу, это выполнять простейший действия описанные в мануале. Важен правильный подбор масла и своевременная его замена, так же при каждой замене масла требуется замена фильтрующего элемента.

Таким образом, обслуживание этого двигателя должно быть таким:

• Замена масла каждые 7000-10000 километров пробега, а также установка нового фильтра;
• Проверка приводных ремней навесного оборудования производится каждые 30 тыс.км., их замену следует произвести после 10000 км. пробега;
• Каждые 10000 км. следует проверять состояние системы охлаждения, ресурс помпы около 50 тыс. км., а антифриз следует менять каждые 3 года;
• Воздушный и топливные фильтры рекомендуется менять после каждых 20000 километров пробега, иначе на двигателях оснащенных нагнетателями, могут быть необратимые последствия из-за езды на бедной смеси;
• Каждые 30 тысяч километров рекомендуется настраивать клапана, настраиваются они заменой шайб в толкателях, гидрокомпенсаторы в данных силовых установках не предусмотрены, в двигателе 1G-FE BEAMS регулировка клапанов осуществляется заменой толкателей;
• Свечи зажигания требуют замены после 30-50 тысяч километров в зависимости от модификации, стоит понимать, что несвоевременная их замена может убить катушки зажигания на двигателях 1G-GZE и 1G-FE BEAMS;
• Ремень ГРМ следует менять каждые 100000 км. пробега, на двигателе 1G-FE BEAMS следует чаще контролировать его состояние, так как эта силовая установка гнет клапана при обрыве ремня, в целом же двигатели серии 1G не гнут клапана при обрыве или перескоке ремня ГРМ.

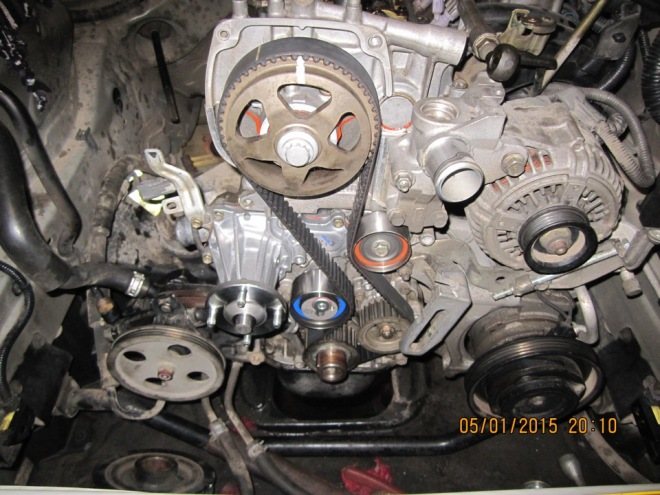

Замена ремня ГРМ 1G-FE BEAMS

Обзор неисправностей и способы ремонта

Силовые установки серии 1G не доставляют особых проблем владельцу, в основном все неисправности появляются из за несвоевременного обслуживания и износа.

• Жор масла может наблюдаться после 200000 км. пробега, виной всему очень часто бывают маслоотражательные колпачки,в 90% случаев их нужно просто заменить и жор масла пропадет, если же это не помогло, то залегли маслосъемные кольца, некоторым экземплярам помогает раскоксовка, но чаще всего требуется капремонт двигателя
• Плохой запуск двигателя в холодное время года обусловлен зажатыми клапанами, лечится обычной настройкой клапанов, очень часто в морозы двигатель не заводится из за неработающей форсунки холодного пуска, она устанавливалась на ранние версии двигателя 1G, в таком случае потребуется замена термореле форсунки холодного пуска, многие автолюбители делают включение форсунки принудительно;
• Сигнализация низкого давления масла, практически всегда связана с неисправностью датчика давления масла, но если замена датчика не помогла, то следует произвести ревизию маслонасоса и вкладышей;
• Нестабильность холостого хода обусловлена проблемами с датчиком холостых оборотов, помогает чистка или замена датчика, так же на двигателе 1G-FE BEAMS это может быть связано еще и с системой VVT-i, если она вышла из строя, то плавающие обороты и упавшая мощность двигателя вам обеспечены;
• Так же датчик положения дроссельной заслонки часто выходит из строя, тогда вы получаете отсечку на определенных оборотах, повышенный расход топлива и проблемы с запуском ;

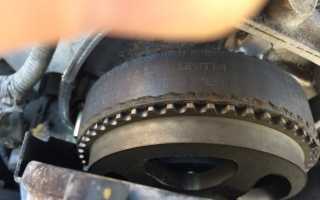

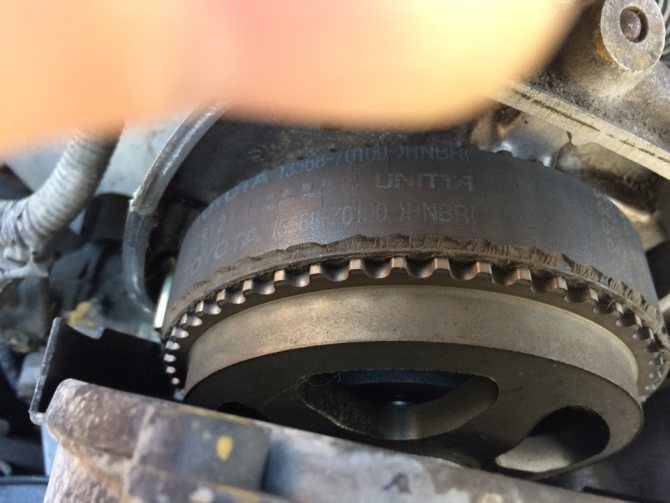

• Сальник маслонасоса часто течет, это влечет за собой скоротечную смерть ремня ГРМ, это не так страшно практически на всех двигателях серии 1G, но двигатель 1G-FE BEAMS гнет клапана и если на нем порвется ремень ГРМ, то последствия будут необратимы, так что стоит следить за сухостью двигателя в районе ГРМ
• На двигателях оснащенных нагнетателями одной из болезней является пробой прокладки ГБЦ, выход один, замена прокладки на оригинал, аналоги долго не живут.

Клапана в 1G-Fe Beams — yastalamamoy.ru — форум автомобилей Toyota

Выкручиваем свечу из первого цилиндра, выставляем поршень в ВМТ для определения поднятия-опускания поршня я воспользовался масляным щупом вставив его в цилиндр измеряем щупами зазоры впускных и выпускных клапанов, результаты обязательно записываем; да — двигатель должен быть ХОЛОДНЫМ.

Toyota Mark II [RENEGADE] › Бортжурнал › Регулировка клапанов на 1G-FE. Шайбы ставились не только…

Как разбирать и что снимать думаю не стоит писать, кто полезет делать это сам думаю хоть не много да понимает что он делает и для чего, в крайнем случае есть мануал, интернет и сто Скажу только одно, разбирать ничего не надо, кроме как снять клапанную крышку, ни распредвалы, ни ремень я не снимал, поджимал пятаки прямо так как есть плоской отверткой, после чего заточенным шилом подковыривал через каемочку шайбу и доставал магнитом. Так же это сопутствуется плохой тягой на низах, повышеным расходом бензина, при запуске очень сильно пахнет бензином из выхлопа, при езде тапка в пол машина чадит серным дымом, если у вас так же, поздравляю, вам пора регулировать клапана. Тебе хватит для более точного подбора, даже выше крыши, за то проблем не будет.

Как разбирать и что снимать думаю не стоит писать, кто полезет делать это сам думаю хоть не много да понимает что он делает и для чего, в крайнем случае есть мануал, интернет и сто Скажу только одно, разбирать ничего не надо, кроме как снять клапанную крышку, ни распредвалы, ни ремень я не снимал, поджимал пятаки прямо так как есть плоской отверткой, после чего регулировка клапанов на тойота марк 2 шилом подковыривал через каемочку шайбу и доставал магнитом. Вопрос в следующем, может ли из за ABS некорректно работать автомат и что же нужно делать и как это все установить? И так, что мы имеем, я взял у друга от старого мотора колпачек и несколько шайб, магнит и болгарку с отрезными кругами, наждачная бумагамикрометр.

Сперва нарезают шайбы диаметром 34 мм, затем закаливают на 42 это их единицы измерения и, как правильно они называются, я не знаю , оригинальные закалены на Потом шлифуешь в размеры из ряда.

Как только это сделаешь, проблем с заводкой не будет даже при —35, при соответствующем масле в двигателе. Материал сталь 45 ст диаметр шайбы 34 мм, толщина начальная 3,2 мм, Закалка: Новые закаливаются на , кто будет калить должны знать, потом шлифовка в размеры которые нужны. А точнее, с шагом 0,05 от 2,35 до 2,70 80 по 2 или 3 шайбы, этого хватит даже с запасом.

Кстати, в букваре обозначены немного не те клапаны, зазор которых можно измерить в ВМТ поршня 1-го цилиндра — но это не суть важно… Измеряем зазор всех клапанов, которые не придавлены кулачками распредвала; потом проворачиваем коленвал трещёткой с головкой на 22 за болт крепления шкива коленвала на градусов и измеряем зазор в остальных клапанах.

У меня получилось следующее: И, с такими зазорами а допустимые на впускных клапанах по букварю 0,15 — 0,25 мм двигатель работал более-менее нормально, вот японцы молодцы!

Как мы дальше поймём — клапаны цилиндров с нулевым зазором щуп 0,05 мм не влазит не сидели в сёдлах, что являлось причиной отсутствия компрессии на холодную. На шкивах распредвалов есть метки, совмещаем их что бы было лучше видно совмещение меток нужно снять пластмассовую верхнюю крышку ГРМ , затем откручиваем крышки крепления распредвала — их нужно сложить на картонку в последовательности снятия и перед-зад крышек не перепутать.

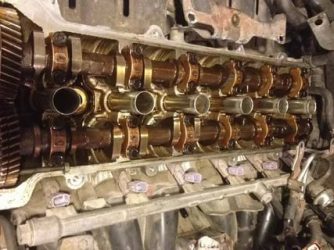

1G FE регулировка клапанов марк 2 «от и до»

Вынимаем ведомый распредвал и перед нами толкатели с регулировочными шайбами; толкатели легко прокручиваются и в них есть небольшие пазы под отвёртку, тонкой отвёрткой аккуратно поддеваем регулировочные шайбы поддерживать, а то они выпрыгивают и улетают , их тоже нужно не перепутать местами: Чтобы померить зазор клапанов «семечко» распредвала нужно выставить вверх, затем набором щуров измеряем зазор между клапаном и кулачком распредвала.

Впускных зазоры должны составлять 0,,25мм Выпускные 0,,35мм Все замеры производятся на холодном моторе!

После измерения записываем в таблицу, после чего начинаем извлекать пяточек. После чего путём измерения микрометром и не хитрых вычислений получаем размер в который нам необходимо привести пятак.

Ну у меня все клапана были зажаты в ноль, Иресть никакой из щупов не пролазил ни в один из 16 клапанов, а как известно ноль померяться нельзя, пришлось доставать пятак и делать из него пробный, шлифуя его на одну десятку и вставляя все перемерять. Перечитал на форуме много всего по данной теме и уже голова опухла.

Вопрос в следующем, может ли из за ABS некорректно работать автомат и что же нужно делать и как это все установить? Читать все 8 сообщений Вопрос: Читать все 6 сообщений Вопрос: Sovmestimostj-rezonatora-jzxi-gx Всем не гвоздя ни жезла! Появилась необходимость замены резонатора, интересует подойдет ли резонатор от 1g-fe beams на 1jz-ge?

Особенности конструкции

Изначально двигатель 1G FE получил обозначение тип’90 и обладал предельно простой конструкцией:

• чугунный блок цилиндров с 66 мм опорами под коленвал;
• дюралевая головка блока цилиндров с двухвальным ГРМ типа DOHC 24V;
• привод ремнем впускного распредвала, на выпускной вращение передается узкой шестерней TwinCam;
• система зажигания с одной катушкой, трамблером и пучком высоковольтных проводов;
• особенностью мотора стал привод от ремня ГРМ маслонасоса.

Два распредвала 1G FE

Схема ременного привода

В 1998 году модернизация внесла глобальные изменения в конструкцию силового привода, получившего обозначение тип’90:

• прежними остались блок и коленвал;
• степень сжатия повышена с 9,6 до 10 единиц;
• цековок в торцах поршней больше нет, они гнут клапаны со 100% вероятностью в момент обрыва ГРМ ремня;
• добавилось новое навесное оборудование – электроуправляемая дроссельная заслонка ETCS и коллектор впускной с изменяемой геометрией ACIS;
• в системе зажигания DIS-6 нет пучка высоковольтных проводов и трамблера, катушки стоят на всех цилиндрах;
• ремень ГРМ получил гидронатяжитель;
• на впускной распредвал установлена VVTi муфта для корректировки фаз подъема клапанов.

Дроссельная заслонка ETCS
