Двигатель Volkswagen Polo седан 1.6 устройство, ГРМ, технические характеристики

Основной или базовый у Поло Лифтбек – это 1.6 MPI двигатель или современная силовая установка, выведенная из наддувного семейного типажа движков, которые специалистам более известные под индексом EA211. Он имеет:

алюминиевые, как блок цилиндров, так и головку;
гильзы из чугуна;
интегрированный выпускной коллектор;
привод ГРМ с помощью ремня;
систему охлаждения двухконтурного типа.

По поводу других технических нюансов данного движка, то это:

водяная помпа встроена непосредственно в термостат;
впускной вал имеет фазовый возвращатель;
а опоры унифицированы с родственными турбированными моторами.

Выпускается этот движок у нас в Калуге. В зависимости от прошивки у него мощность может быть либо 90, или 110 л. с.

Последние материалы

Магнитола Volkswagen Polo: с ней не соскучишься

Приборная панель нового Volkswagen Polo

Что касается адаптации с трансмиссиями, то помимо пятирежимной механики, он может идти в паре с шести ступенчатым автоматом, работающим на принципах гидромеханики, а именно с известным еще с 2003-го Aisin AQ160.

Над этим движком, вернее, над двумя этими моторами, которые ставят под капотами Поло Лифтбек, главенствует 1.4 TSI наддувной силовой агрегат-родственник в паре с семирежимным роботом или с DSG DQ200, который оснащен двумя сцеплениями сухого типа.

Паспортные данные

Двигатель
Тип	Бензиновый 1,6 90 л. с.	Бензиновый 1,6 110 л. с.	бензиновый с непосредственным впрыском топлива и турбонаддувом
Расположение	спереди, поперечно	спереди, поперечно	спереди, поперечно
Число и расположение цилиндров	4, в ряд	4, в ряд	4, в ряд
Число клапанов	16	16	16
Рабочий объём двигателя, см³	1598	1598	1395
Макс. мощность, л.с./об/мин	90/4250–6000	110/5800	125/5000–6000
Макс. крутящий момент, Н•м/об/мин	155/3800–4000	155/3800–4000	200/1400–4000

Лучший двигатель Поло лифтбек

Не поддается сомнению и не вызывает дискуссии среди нашего гаражного братства такая характеристика движков, как надежность, а способствуют этому простота конструкций силовых агрегатов, а также солидные запасы прочности.

Далее по ранжиру идет ремонтопригодность движков. В чем нельзя отказать ранним поколениям моторов Фольксваген Поло, так это в пригодности к ремонтным манипуляциям. Простота их конструкций позволяет нашему брату разбирать их и ремонтировать, не сильно утруждаясь даже на гаражных верстаках.

При этом, во-первых, они имеют чугунные блоки цилиндров, которые растачиваются под ремонтные размеры ЦПГ и, во-вторых, они не обладают таким количеством электроники.

Читайте также:

Не падают обороты двигателя на холостом ходу: ищем причину и исправляем

Что касается современных силовых агрегатов, то на примере движков Поло Лифтбек видно, что основной металл для их производства – это алюминий, в частности алюминиевыми являются блоки цилиндров, что существенно снижает параметр ремонтопригодности этих агрегатов. Более того, многие современные движки вообще считаются одноразовыми.

Если выработал такой мотор свой ресурс за 300 — 400 тыс. пробега, значит, он себя уже оправдал и требует полной замены.

Тем не менее, если говорить об алюминиевых блоках цилиндров моторов Поло, то некоторые сторонние сервисы берутся их ремонтировать, обещая полностью восстановить их заводские ресурсы, но на самом деле это получается далеко не всегда.

Далее, современные моторные агрегаты, включая и движки Поло Лифтбек, как уже говорилось, напичканы электроникой. При этом датчики электронных систем нередко выходят из строя.

Проблемы с электроникой снижают общую надежность движков вместе с проблемами сферы механики. В гараже устранить неисправности или ошибки электронной системы не получится – требуется специальное стендовое оборудование и программное обеспечение для считывания ошибок.

С другой стороны, диагностические мероприятия с помощью электронных средств мониторинга ДВС сильно упрощает, как поиск неисправностей, в том числе и механических поломок, так и проведение ремонтов, а также позволяет проводить мероприятия чип-тюнинга движков VW Polo Liftback.

Краткое описание Volkswagen Polo

Первоначально автомобиль разрабатывался и выпускался под названием Audi 50. Посредственный уровень продаж привел к появлению в марте 1975 года нового названия, которым стало Volkswagen Polo. Машина имела цельнометаллический трехдверный кузов типа хэтчбек и переднеприводную компоновку. Авто могло похвалиться большим багажником, размер которого при сложенных задних сидениях достигал 900 литров.

Volkswagen Polo первого поколения

В октябре 1981 года появилось второе поколение Volkswagen Polo. Автомобиль получил три варианта кузова: универсал, купе и седан. Машина уверенно заняла место в классе небольших семейных авто. Volkswagen Polo завоевал рынок высокой надежностью и качеством сборки.

Читайте также:

СТЕКЛОВОЛОКНО: ПЛЮСЫ И МИНУСЫ МАТЕРИАЛА, СПОСОБЫ ИСПОЛЬЗОВАНИЯ, ВИДЕО МАСТЕР-КЛАССЫ

Volkswagen Polo второго поколения

В 1990 году второе поколение Volkswagen Polo подверглось крупному рестайлингу. Произошли заметные изменения во внешнем виде. Круглые фары были заменены на квадратные. Авто получило новый бампер и решетку радиатора. Кроме этого рестайлинг принес следующие изменения:

улучшено шасси;
подвеска стала мягче;
повысилась эффективность тормозов;
к линейке карбюраторных моторов добавился ДВС с впрыском;
на авто начали устанавливать нейтрализатор отработанных газов;
кассетная магнитола стала съемной;
повысилось удобство управления вентиляцией и отоплением.

Второе поколение после рестайлинга

Третье поколение появилось в 1994 году. Автомобиль получил новый кузов, ходовую часть и линейку применяемых силовых агрегатов. Машина стала длиннее и крупнее. Угловатый дизайн был переделан в округлом ключе, что позволило улучшить коэффициент аэродинамического сопротивления. Хэтчбек впервые стал выпускаться в пятидверном исполнении.

Третье поколение

Системы безопасности и комфорта

Новый Volkswagen Polo сможет удивить покупателя набором систем безопасности и комфорта, как в топовой, так и базовой комплектации. Начиная с базовой версии автомобиль получил мультимедийную систему, современные системы безопасности и многое другое. В перечне числятся:

передние и боковые подушки безопасности;
шторки безопасности;
мультимедийная система;
цифровая панель приборов;
дисковые тормоза;
иммобилайзер;
крепление ISOFIX;
ABS+ESC;
мониторинг давления в шинах;
система ЭРА-Глонасс;
электромеханический усилитель руля;
центральный замок с дистанционным управлением;
подогрев рулевого колеса;
кондиционер или климат-контроль;
подогрев передних и задний сидений;
датчики парковки (спереди и сзади);
датчики света и дождя;
светодиодная оптика с подсветкой поворотов;
система задержки выключения света;
USB порты для подзарядки;
Bluetooth;
подогрев форсунок омывателя ветрового стекла.

Видно, что новый Volkswagen Polo порадует покупателя современными системами безопасности и комфорта. Вероятно, что в меру поступления новых технологий, старые будут переносить в базовые модификации. Приблизительно такой же список систем можно найти в Skoda Rapid, а это ещё один признак того, что в данных моделей много общего.

Современные Volkswagen Polo

В августе 2001 года компания Фольксваген выпустила четвертое поколение Polo. Презентация машины состоялась на Франкфуртском автосалоне 11 сентября 2001 года. Авто получило оцинкованный кузов, соединение деталей которого выполнено лазерной сваркой. Автомобиль стал комфортнее предшественников, так как в нем имелись:

карманы в дверях;
отсек под сидениями;
полки под передней панелью;
ящик в заднем подлокотнике;
емкость на консоли;
карманы сзади и сбоку передних сидений.

Четвертое поколение Volkswagen Polo

Читайте также:

Масло и ресурс двигателя Subaru – ремонт и продление срока жизни

В марте 2009 года на Женевском автосалоне публике был представлен Volkswagen Polo пятого поколения. Существенно изменился внешний вид. Дизайн выделяется острыми гранями, простыми формами и выверенными горизонтальными линиями. Машина стала шире длиннее и ниже.

На пятом поколении Volkswagen Polo заметно возрос уровень комфорта салона. Центральная консоль была переработана с ориентацией на потребности водителя. Богатая комплектация получила сенсорный экран и руль с многофункциональным управлением. задние сидения в сложенном состоянии образуют ровную площадку багажника, объем которого доходит до 976 литров.

Пятое поколение Volkswagen Polo

В июне 2021 года в Берлине было представлено шестое поколение Volkswagen Polo. Автомобиль получил кузов пятидверного хэтчбека. Посадка водителя и пассажиров стала ниже, но в салоне по прежнему уютно и удобно. Опциально на Volkswagen Polo можно заказать установку полностью электронной панели приборов. Также авто может похвалиться наличием:

светодиодных дневных ходовых огней;
бесключевым доступом в салон;
системой автоторможения с распознаванием пешеходов;
полуавтоматической парковкой;
системой контроля слепых зон.

Шестое поколение Volkswagen Polo

Интерьер нового лифтбека

Вслед за экстерьером нового Фольксваген Поло, существенные изменений пришлись на салон лифтбека. Если хорошо присмотреться и вспомнить, как выглядит новая Skoda Rapid, то вполне можно узнать многие похожие детали. Все же есть и уникальные элементы, в частности цифровая панель приборов и фирменные сиденья Volkswagen, которые решили просто освежить. Отличия в салоне минимальные, лишь отдельными элементами или же деталями дизайна.

Пример тому передняя панель Volkswagen Polo, разделенная визуально на три уровня. Верхняя часть без особых деталей и выполнена из жесткого пластика. Основная часть, торцовая обзавелась пластиковыми накладками с имитацией различных материалов. В зависимости от пожеланий покупателя Volkswagen Polo, могут предложить вставки с имитацией полированного алюминия, дерева, карбона или просто глянцевого покрытия.

Куда больше напоминает Шкоду Рапид центральная консоль нового Поло. Самый верх отведен под 6,5″ или 8″ дисплей мультимедийной системы, выполненный в виде планшета. Основой для мультимедиа послужили две платформы, Android Auto и Apple CarPlay, что так же позволяет синхронизировать гаджеты с автомобилем, показав на дисплей вместимость смартфона, управлять вызовом и вести переговоры.

Ниже по центральной консоли Volkswagen Polo 2021 расположили пару воздуховодов, панель климат-контроля с кнопками управления подогревом передних сидений, автоматической парки и быстрым доступом к камере заднего вида. Заканчивает весь этот набор небольшая панель с парой USB разъемов для подзарядки гаджетов.

Читайте также:

Советы покупателю подержанного Audi A5 2007-2016

Просто и без лишних деталей выглядит центральный тоннель Volkswagen Polo, но в то же время имеет аналогичные проблемы, как и в Skoda Rapid. Как уже говорили выше, в паре с двигателем может идти механическая, автоматическая или роботизированная трансмиссия. К чему это? Дело в том, что центральный тоннель начинается с небольшого углубления для смартфона или других вещей, ведь здесь же и расположили USB порты. Далее за ним идет пара подстаканников и завершает весь этот набор рычаг трансмиссии.

Так вот, представь себе, что в момент движения Вам нужно взять стакан кофе или же достать звонящий смартфон. Из-за переключенного рычага это будет сделать очень тяжело или по факту вообще невозможно, особенно когда подстаканники полны. Причина достаточно банальна и виной всему рычаг кпп. Он попросту мешает и если с МКПП ещё как-то можно справиться, то с АКПП или DSG в некоторых случаях нужно будет полностью остановиться.

О данной проблеме уже высказалось немало автолюбителей и вероятней всего со временем производителю нужно будет перенести подстаканники в другое место. Заканчивает центральный тоннель Volkswagen Polo механический ручник и небольшой подлокотник с небольшим отсеком внутри.

Что касается самого интерьера Фольксваген Поло 2021, то здесь многое зависит от комплектации. Передние сиденья могут быть со средней или большой боковой поддержкой, а обшивка тканевая с прострочкой разного дизайна. Минимум ассортимента по расцветке салона, как правило, это серый или темно-серый оттенок. Регулировка передних сидений Volkswagen Polo может быть как механической, так и электрической.

Силовые агрегаты Volkswagen Polo

Модель автомобиля	Устанавливаемые двигатели
1 поколение (Mk1)
Volkswagen Polo 1975	HA HF EP EU
2 поколение (Mk2)
Volkswagen Polo 1982	GL HZ HB HK MK NZ 2G HH GK PY MN
Volkswagen Polo 1985	HZ HK MK NZ 2G MN
Volkswagen Polo рестайлинг 1990	AAK AAU AAV VAG 3F PY MM 1W
3 поколение (Mk3)
Volkswagen Polo 1995	AEX AKV APQ 1F AFT AEE AKU ADD ADZ AEY AHU ALE AFN
Volkswagen Polo рестайлинг 1999	AKK ANW AUD AFK AUB ALM AKU AGR ALH
4 поколение (Mk4)
Volkswagen Polo 2001	AWY BMD AZQ BME AUA BBY BKY BBZ AMF BAY
Volkswagen Polo рестайлинг 2005	BMD BBM BME BZG BKY BUD BBZ BTS
5 поколение (Mk5)
Volkswagen Polo 2008	CBZB CGPB CGPA CDDA CLPA CGGB CFNB CLSA CFNA
Volkswagen Polo рестайлинг 2015	CZCA CFNB CFW CLSA CFNA CWVA
6 поколение (Mk6)
Volkswagen Polo 2020	CZCA CFW CWVA

Комплектация лифтбека

Базовая комплектация лифтбека Фольксваген Поло сможет удивить неплохим набором, несмотря на то, что автомобиль относится к бюджетным вариантам. Так в списке базовой модификации числятся:

Базовая комплектация Volkswagen Polo 2020-2021

Светодиодная передняя оптика, дальний свет на галогенках

Фронтальные подушки безопасности

Подстаканники на центральной консоли

Дисковые тормоза

Мониторинг давления в шинах

Иммобилайзер

Передние стеклоподъемники

Кондиционер

Обновленный лифтбек Volkswagen Polo действительно примерял современный образ и стиль компании. С другой же стороны, общие детали с Skoda Rapid сделали его не таким уникальным, да и вероятней всего это потянет за собой потерю потенциальных покупателей. Внешне автомобиль напоминает новую Volkswagen Jetta, а вот внутри, если закрыть эмблему VW, то вполне можно спутать с Skoda Rapid.

Аналогичная ситуация обстоит с двигателями, основой и техническими характеристиками, они практически один в один похожи, а значит и динамические характеристики отличатся не будут. Несмотря на много общих деталей, автомобиль не вышел за рамки бюджетного сегмента.

Видео-обзор нового Volkswagen Polo 2021:

Источник

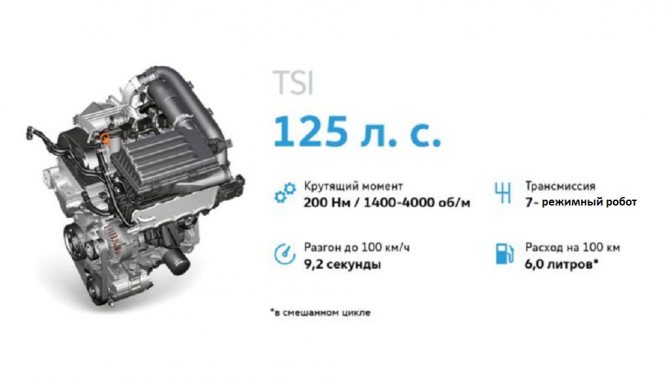

Двигатель 1,4 TSI

Данный двигатель построен на базе двигателей EA111 и уже немного устарел. В изначально малолитражный двигатель, не предназначенный для больших оборотов установили турбину и форсировали двигатель до 125 л.с., что довольно мало, по сравнению с обычными атмосферными двигателями этой же серии. Двигатель был раздут до крутящего момента в 200 Нм, что ощущается довольно быстро при езде на таком автомобиле.

Технические характеристики:

Двигатель	Объем (л.)	Крутящий момент (Нм)	Количество Л.С.	Количество цилиндров	Количество клапанов	Привод ГРМ	Расход топлива	КПП
CZCA	1,4	200	125	4	16	Цепь	9л на 100км в смешанном режиме	АКПП-6 МКПП-5

Итог:

Данный двигатель является не надежным и многие меняют его уже на 100 тысячах км. пробега. Обслуживать автомобиль с турбиной намного сложнее и дороже. Найти хороший вариант с таким двигателем на вторичном рынке довольно сложно.

С каким двигателем лучше выбрать Volkswagen Polo

Выбирая Volkswagen Polo ранних годов выпуска, рекомендуется обратить внимание на дизельный мотор MN. Он не может похвалиться выдающимися характеристиками, но в свое время он был одним из лучших. ДВС обладает отменной надежностью. Простота конструкции позволяет предвидеть все неполадки и превентивно устранять их.

Дизельный агрегат MN

Для регионов с теплым климатом неплохим выбором будет Volkswagen Polo с двигателем CBZB. Мотор редко перегревается и обладает неплохой долговечностью. Стоит отметить, что в мороз эксплуатация CBZB не особо комфортна. Силовой агрегат медленно прогревается, что отрицательно сказывается на общем расходе бензина. В холодную пору выделяемого ДВС тепла бывает недостаточно для обогрева всего салона.

Двигатель CBZB

С особой осторожностью необходимо подходить к автомобилям с двигателем CFNA. Моторы попали под отзывную компанию. Многие ДВС страдают стуком поршней, окончательно устранить который помогает лишь установка стоковых кованых деталей поршневой. К преимуществам двигателя можно отнести модульность конструкции, которая позволяет повысить удобство разборки. Так, например, распредвалы снимаются вместе с клапанной крышкой, что облегчает обслуживание ГРМ.

Встроенные в клапанную крышку распредвалы двигателя CFNA

Выбирая экономный автомобиль рекомендуется обратить внимание на Volkswagen Polo с трехцилиндровым силовым агрегатом BMD. Мотор выдает лишь 54 л.с. Такой мощности достаточно для комфортного движения в городском потоке. Подойдет автомобиль и для нечастных поездок по трассе. Следует учитывать относительно малый ресурс трехцилиндрового ДВС, поэтому покупать рекомендуется авто, пробег которого еще не достиг 120-150 тыс. км.

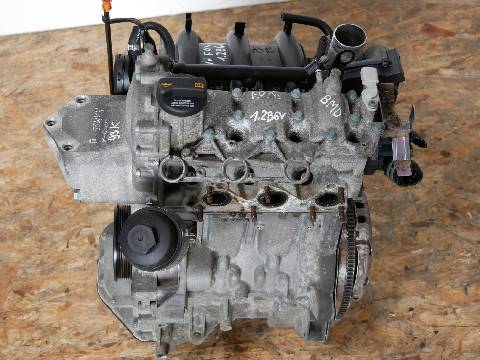

Трехцилиндровый мотор BMD

Весьма неплохим выбором будет Volkswagen Polo с мотором CZCA или CWVA. Двигатели распространены на отечественном рынке, поэтому проблем с поиском запчастей не возникает. Большинство мастеров СТО с радостью берутся за ремонт CZCA и CWVA. Этому способствует простая конструкция и отсутствие существенных инженерных просчетов.

Мотор CZCA

Выбор масла

С завода в двигатели Volkswagen Polo преимущественно заливается фирменная моторная смазка Special plus SAE 5W-40. Ее же рекомендуют использовать в дальнейшем и официальные дилеры. При этом важно обращать внимание на допуск. Во все бензиновые силовые агрегаты необходимо лить смазку VW 502.00. В дизельных моторах с сажевым фильтром используется масло с допуском VW 507.00, если же фильтра нет – VW 505.01.

Фирменная смазка

Фольксваген запрещает использовать в двигателях любые дополнительные присадки. При их применении авто слетает с гарантии. При этом допускается заливать масла других брендов. Главное требование – соответствие моторной жидкости SAE 5W-40. Хорошую смазку для Volkswagen Polo выпускают следующие производители:

Mobil;
Idemitsu;
Ravenol;
ZIC;
Liqui Moly;
Motul.

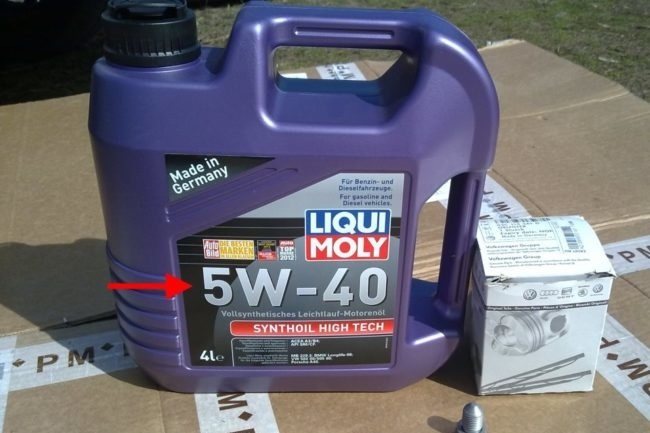

Моторное масло бренда Liqui Moly с вязкостью SAE 5W-40

Вязкость SAE 5W-40 является ориентировочным значением. При выборе масла требуется учитывать регион эксплуатации автомобиля. В местах с жарким климатом рекомендуется предпочитать более вязкие смазки для предотвращения их течи. При холодном климате выбирать следует более жидкие масла, чтобы облегчить запуск силового агрегата в морозную погоду.

Выбор масла с учетом температуры окружающей среды эксплуатации машины

На требуемую вязкость масла также влияет пробег ДВС. Чем он больше, тем гуще должна быть смазка. В противном случае мотор покажет заметный масложер. В новые двигатели допускается заливать менее вязкое масло.

При сомнениях в правильном выборе смазки рекомендуется ее проверить. Для этого необходимо выкрутить щуп. После этого на лист чистой бумаги следует капнуть маслом. Осмотр получившегося результата позволит определить правильность выбора смазки. При обнаружении неудовлетворительного состояния масла его желательно незамедлительно заменить.

Оценка состояния смазки

Эксплуатационные жидкости двигателей Фольксваген Поло

В качестве топлива рекомендуется использовать бензин с октановым числом 95. Применение 92 бензина приведет к потере мощности и повышенному расходу. Поэтому использования горючего с меньшим октановым числом не приведет к желаемой экономии.

Моторное масло рекомендуется на синтетической основе. Хотя, с учетом того, что двигатель 1,6 был разработан в 2004 году можно лить полусинтетическое масло для Фольксваген Поло. Это не относится к моторам объемом 1,4 л. В них нужно лить только синтетику. Какое масло по вязкости заливать в картер определяется климатом места, где эксплуатируется автомобиль и манерой езды.

Если лить рекомендованную синтетику 5w30, но при этом эксплуатировать машину в горной местности или ездить с постоянными резкими ускорениями, то капитальный ремонт придется делать несколько раньше. Для нагруженных условий эксплуатации лучше использовать более современное полностью синтетическое моторное масло с характеристиками 5w40 или 5w50.

Надежность двигателей и их слабые места

Двигатели Volkswagen Polo ранних годов выпуска очень надежны. Этому способствует простая конструкция и большой запас прочности. Слабые места силовых установок появляются исключительно из-за их солидного возраста. Так, например, приобретая авто с двигателем MN, автовладельцу следует быть готовым встретиться со следующими неполадками:

прогрессирующий масложер;
повреждение сальников и прокладок;
повышенная вибрация;
неравномерная компрессия;
нагар на клапанах;
повреждение ГБЦ.

Головка блока цилиндров MN

У более современных двигателей Volkswagen Polo часто встречается проблема с цепью привода газораспределительного механизма. Она растягивается и появляется риск перескакивания зубьев. На большинстве моторов это ведет к удару поршней об клапана. Двигатель в таком случае получает значительные повреждения, устранить которые не всегда удается капитальным ремонтом. Немного лучше обстоят дела с ремнем привода ГРМ, но ему требуется замена каждые 60 тыс. км пробега.

Растяжение цепи ГРМ

Для улучшения динамических показателей и снижения расхода топлива на современных моторах Volkswagen Polo применяются облегченные поршни. Они быстро нагреваются и весьма чувствительны к перегреву. При неблагоприятных обстоятельствах на юбке поршней образуются задиры, способные повредить зеркало цилиндров. В результате возможны следующие последствия:

прогрессирующий масложер;
падение компрессии;
увеличение расхода топлива;
повышение нагрузки на сопутствующие двигателю системы;
снижение динамических показателей.

Задиры на юбке поршня

Двигатели Volkswagen Polo последних поколений созданы с максимальной заботой об экологии. Это наносит ущерб не только мощности ДВС, но и ресурсу с надежностью. Ярким примером является завихритель потока. Он служит для равномерного распределения горячих газов по катализатору. В реальности завихритель потока забивается нагаром, что ведет к:

ухудшению отвода выхлопных газов;
образованию повышенного давления в ГБЦ;
перегреву выпускного коллектора;
термическим повреждениям и деформациям элементов ГБЦ;
засасыванию керамической крошки с разрушающегося катализатора в камеру сгорания.

Завихритель потока в выхлопной системе современных моторов Volkswagen Polo

На поддержанных двигателях Volkswagen Polo часто можно обнаружить критический износ многих трущихся поверхностей, в том числе зеркала цилиндров. В случае чугунного блока ранних поколений ДВС устранение проблемы решает расточка и правильный подбор поршней ремонтного размера. У алюминиевого блока цилиндров требуется перегильзовка. Выполнить ее качественно может далеко не каждый мастер.

Износ зеркала цилиндров

Двигатель Volkswagen Polo Sedan 1.6 с 2010 гг.

Двигатель (вид спереди по направлению движения автомобиля): 1 — масляный фильтр; 2 — крышка маслозаливной горловины; 3 — указатель уровня масла; 4 — датчик положения распределительного вала; 5 — катушки зажигания; 6 — дроссельный узел; 7 — корпус распределительных валов; 8 — головка блока цилиндров; 9 — распределитель охлаждающей жидкости; 10 — датчик температуры охлаждающей жидкости; 11 — датчик сигнализатора недостаточного давления масла; 12 — крышка дополнительного термостата; 13 — управляющий датчик концентрации кислорода; 14 — блок цилиндров; 15 — маховик; 16 — катколлектор; 17 — поддон картера; 18 — компрессор кондиционера; 19 — ремень привода вспомогательных агрегатов; 20 — генератор.

Двигатель (вид сзади по направлению движения автомобиля): 1 — крышка основного термостата; 2 — датчик температуры охлаждающей жидкости; 3 — распределитель охлаждающей жидкости; 4 — дроссельный узел; 5 — рым; 6 — катушки зажигания; 7 — датчик положения распределительного вала; 8 — указатель уровня масла; 9 — топливная рампа; 10 — корпус распределительных валов; 11 — крышка маслозаливной горловины; 12 — клапан системы вентиляции картера; 13 — головка блока цилиндров; 14 — ремень привода вспомогательных агрегатов; 15 -насос охлаждающей жидкости; 16 — шкив привода вспомогательных агрегатов; 17 — крышка привода ГРМ; 18 — труба подвода охлаждающей жидкости к насосу; 19 — блок цилиндров; 20 — поддон картера; 21 — пробка сливного отверстия; 22 — впускной трубопровод; 23 — клапан продувки адсорбера; 24 — маховик.

Двигатель (заводское обозначение CFNA) бензиновый, четырехтактный, четырехцилиндровый, рядный, шестнадцатиклапанный, с двумя распределительными валами. Расположен в моторном отсеке поперечно. Порядок работы цилиндров: 1—3—4—2, отсчет — от шкива привода вспомогательных агрегатов. Система питания — фазированный распределенный впрыск топлива (нормы токсичности Евро-4). Двигатель с коробкой передач и сцеплением образуют силовой агрегат — единый блок, закрепленный в моторном отсеке на трех эластичных резинометаллических опорах. Правая опора (гидравлическая) крепится к кронштейну, прикрепленному к крышке привода ГРМ, а левая и задняя опоры — к кронштейнам на картере коробки передач.

Двигатель (вид справа по направлению движения автомобиля): 1 — впускной трубопровод; 2 — клапан продувки адсорбера; 3 — дроссельный узел; 4 — клапан системы вентиляции картера; 5 — датчик положения распределительного вала; 6 — крышка маслозаливной горловины; 7 — катушка зажигания; 8 — указатель уровня масла; 9 — корпус распределительных валов; 10 — крышка привода ГРМ; 11 — масляный фильтр; 12 — генератор; 13 — опорный ролик ремня привода вспомогательных агрегатов; 14 — натяжной ролик ремня привода вспомогательных агрегатов; 15 — шкив электромагнитной муфты компрессора кондиционера; 16 — шкив привода вспомогательных агрегатов; 17 — поддон картера; 18 — ремень привода вспомогательных агрегатов; 19 — шкив насоса охлаждающей жидкости.

Справа на двигателе (по направлению движения автомобиля) расположены: цепные приводы газораспределительного механизма и масляного насоса (под крышкой привода ГРМ); привод насоса охлаждающей жидкости, генератора и компрессора кондиционера (поликлиновым ремнем). Слева расположены: распределитель охлаждающей жидкости с двумя термостатами, датчик температуры охлаждающей жидкости, маховик. Спереди: катколлектор с управляющим датчиком концентрации кислорода, генератор, компрессор кондиционера, масляный фильтр, датчик сигнализатора недостаточного давления масла.

Сзади: впускной трубопровод с дроссельным узлом, датчик абсолютного давления и температуры воздуха на впуске, клапан системы вентиляции картера, топливная рампа с форсунками, датчик положения коленчатого вала, датчик детонации; труба подвода охлаждающей жидкости к насосу, клапан продувки адсорбера. Сверху: маслозаливная горловина, катушки и свечи зажигания, датчик положения распределительного вала, указатель уровня масла. Блок цилиндров отлит из алюминиевого сплава, цилиндры расточены в блоке. В нижней части блока цилиндров расположены опоры коленчатого вала — пять постелей коренных подшипников вала со съемными крышками, которые крепятся к блоку специальными болтами. Отверстия в блоке цилиндров под коренные подшипники (вкладыши) коленчатого вала обрабатываются в сборе с крышками, поэтому крышки не взаимозаменяемы. На торцевых поверхностях средней (третьей) опоры имеются гнезда для двух упорных полуколец, препятствующих осевому перемещению коленчатого вала. Коленчатый вал — из высокопрочного чугуна, с пятью коренными и четырьмя шатунными шейками. Вал снабжен восемью противовесами, выполненными на продолжении «щек». Противовесы предназначены для уравновешивания сил и моментов инерции, возникающих при движении кривошипно-шатунного механизма во время работы двигателя. Вкладыши коренных и шатунных подшипников коленчатого вала стальные, тонкостенные, с антифрикционным покрытием. Коренные и шатунные шейки коленчатого вала соединяют каналы, просверленные в теле вала, которые служат для подвода масла от коренных к шатунным подшипникам вала. На переднем конце (носке) коленчатого вала установлена звездочка привода газораспределительного механизма (ГРМ) и масляного насоса, а также шкив привода вспомогательных агрегатов. На автомобиле с механической коробкой передач к фланцу коленчатого вала шестью болтами прикреплен маховик, который облегчает пуск двигателя, обеспечивая вывод его поршней из мертвых точек и более равномерное вращение коленчатого вала в режиме работы двигателя на холостом ходу. Маховик отлит из чугуна и имеет напрессованный стальной зубчатый венец для пуска двигателя стартером. На автомобиле с автоматической коробкой передач к фланцу коленчатого вала прикреплен стальной ведущий диск гидротрансформатора с венцом для пуска двигателя стартером. Шатуны — кованые стальные, двутаврового сечения. Своими нижними разъемными головками шатуны соединены через вкладыши с шатунными шейками коленчатого вала, а верхними головками — через поршневые пальцы с поршнями. Крышка шатуна крепится к телу шатуна двумя специальными болтами.

Двигатель (вид слева по направлению движения автомобиля): 1 — катколлектор; 2 — управляющий датчик концентрации кислорода; 3 — головка блока цилиндров; 4 — датчик недостаточного давления масла; 5 — масляный фильтр; 6 — корпус распределительных валов; 7 — катушка зажигания; 8 — крышка маслозаливной горловины; 9 — клапан системы вентиляции картера; 10 — датчик температуры охлаждающей жидкости; 11 — топливная рампа; 12 — распределитель охлаждающей жидкости; 13 — блок управления дроссельным узлом; 14 — впускной трубопровод; 15 — блок цилиндров; 16 — маховик.

Поршни выполнены из алюминиевого сплава. В верхней части поршня проточены три канавки под поршневые кольца. Два верхних поршневых кольца — компрессионные, а нижнее — маслосъемное. Компрессионные кольца препятствуют прорыву газов из цилиндра в картер двигателя и способствуют отводу тепла от поршня к цилиндру. Маслосъемное кольцо удаляет излишки масла со стенок цилиндра при движении поршня.

Поршневые пальцы стальные, трубчатого сечения, плавающего типа (свободно вращаются в бобышках поршней и верхних головках шатунов). От осевого смещения пальцы зафиксированы стопорными пружинными кольцами, расположенными в проточках бобышек поршней.

Головка блока цилиндров отлита из алюминиевого сплава, общая для всех четырех цилиндров. Она центрируется на блоке двумя втулками и крепится десятью болтами. Между блоком и головкой блока цилиндров установлена металлическая прокладка. На противоположных сторонах головки блока цилиндров расположены окна впускных и выпускных каналов. Свечи зажигания установлены по центру каждой камеры сгорания. Клапаны газораспределительного механизма в головке блока цилиндров расположены в два ряда, V-образно, по два впускных и два выпускных клапана на каждый цилиндр. Клапаны стальные, выпускные — с тарелкой из жаропрочной стали и наплавленной фаской. Диаметр тарелки впускного клапана больше, чем выпускного. В головку блока цилиндров запрессованы седла и направляющие втулки клапанов. Сверху на направляющие втулки клапанов надеты маслосъемные колпачки, изготовленные из маслостой-кой резины. Клапан закрывается под действием пружины. Нижним концом она опирается на шайбу, а верхним — на тарелку, удерживаемую двумя сухарями. Сложенные вместе сухари имеют форму усеченного конуса, а на их внутренней поверхности выполнены буртики, входящие в проточки на стержне клапана.

К верхней плоскости головки блока цилиндров винтами крепится корпус из алюминиевого сплава, в котором установлены два распределительных вала. Привод распределительных валов — пластинчатой цепью от звездочки коленчатого вала. Гидромеханическое натяжное устройство автоматически обеспечивает требуемое натяжение цепи в процессе эксплуатации. Каждый вал вращается в трех неразъемных опорах (подшипниках скольжения) корпуса распределительных валов. Один вал приводит впускные клапаны газораспределительного механизма, а другой — выпускные. На каждом валу выполнены восемь кулачков — соседняя пара кулачков одновременно управляет двумя клапанами (впускными или выпускными) каждого цилиндра. Клапаны приводятся в действие кулачками распределительного вала через рычаги клапанов. Для увеличения срока службы распределительного вала и рычагов клапанов кулачок вала воздействует на рычаг через ролик, вращающийся на оси рычага. Одним концом рычаг опирается на торец стержня клапана, а другим на шаровидную головку гидроопоры рычага, установленную в гнезде головки блока цилиндров. Внутри корпуса гидроопоры установлен гидрокомпенсатор с обратным шариковым клапаном. Масло внутрь гидроопоры поступает через отверстие в ее корпусе из магистрали в головке блока цилиндров. Гидроопора автоматически обеспечивает беззазорный контакт кулачка распределительного вала с роликом рычага клапана, компенсируя износ кулачка, рычага, торца стержня клапана, фасок седла и тарелки клапана. Смазка двигателя — комбинированная. Под давлением масло подается к коренным и шатунным подшипникам коленчатого вала, подшипникам распределительных валов, гидроопорам рычагов клапанов, натяжителю цепи. Давление в системе создает масляный насос с шестернями внутреннего зацепления и редукционным клапаном. Корпус масляного насоса прикреплен к нижней плоскости блока цилиндров и закрыт поддоном картера. Ведущая шестерня насоса приводится цепью от звездочки, расположенной на носке коленчатого вала. Насос через маслоприемник забирает масло из поддона картера и через полнопоточный масляный фильтр подает его в главную магистраль блока цилиндров. От главной масляной магистрали через каналы в блоке цилиндров масло поступает к коренным подшипникам коленчатого вала. От коренных подшипников к шатунным подшипникам масло подается через каналы, выполненные в теле коленчатого вала. От главной масляной магистрали отходит вертикальный канал в блоке цилиндров для подвода масла к гидроопорам клапанов в головке блока цилиндров и подшипникам распределительных валов в корпусе распределительных валов. Излишки масла сливаются в поддон картера из корпуса распределительных валов и головки блока цилиндров через специальные дренажные каналы. Разбрызгиванием масло подается на стенки цилиндров, поршни, поршневые кольца и пальцы, кулачкам распределительных валов, рычагам клапанов и цепи.

Расположение вакуумного клапана 1 и маслоотделителя 2 контура холостого хода системы вентиляции картера на крышке 3 привода ГРМ

Система вентиляции картера двигателя — принудительная, закрытого типа. В зависимости от режимов работы двигателя (частичная или полная нагрузка, холостой ход) картерные газы попадают во впускной тракт двигателя по шлангам двух контуров. При работе двигателя на холостом ходу и на режимах малых нагрузок, когда разрежение во впускном трубопроводе велико, картерные газы отбираются из-под крышки привода ГРМ и подводятся к впускному трубопроводу — в пространство за дроссельной заслонкой. В полости крышки привода ГРМ расположен маслоотделитель, проходя через который газы очищаются от частиц масла. Затем, газы по каналу в крышке привода ГРМ поступают к вакуумному клапану и далее по трубке клапана — в подогреватель системы вентиляции картера, соединенный с впускным трубопроводом. В зависимости от разрежения во впускном трубопроводе клапан регулирует поток картерных газов, поступающий в цилиндры двигателя.

Подогреватель системы вентиляции картера: 1 — патрубок для соединения с трубкой вакуумного клапана; 2 — патрубок для соединения с впускным трубопроводом; 3 — штуцеры подвода и отвода охлаждающей жидкости.

На режимах полных нагрузок, когда разрежение во впускном трубопроводе снижается, картерные газы из корпуса распределительных валов попадают в цилиндры двигателя через шланг, соединенный со штуцером корпуса, обратный клапан, воздушный фильтр, дроссельный узел и впускной трубопровод.

Элементы контура полной мощности системы вентиляции картера: 1 — корпус распределительных валов; 2 — воздушный фильтр; 3 — шланг; 4 — обратный клапан.

Для выполнения операций по ремонту двигателя (таких, как снятие цепи привода ГРМ и корпуса привода распределительных валов), связанных с последующей регулировкой фаз газораспределения, необходимо иметь специальный инструмент и приспособления. Конструктивно двигатель выполнен так, что ведущая звездочка цепи привода ГРМ на коленчатом валу и ведомые звездочки на распределительных валах установлены без натяга и не зафиксированы шпонками — крепятся только за счет сил трения, возникающих между торцевыми поверхностями деталей при стягивании болтами. Поэтому, при установке поршня 1-го цилиндра в положение ВМТ такта сжатия требуется индикатор часового типа со специальным переходником (допустимое отклонение от ВМТ ± 0,01 мм) и приспособление для фиксации распределительных валов. В этой связи рекомендуем все операции по ремонту двигателя, связанные с регулировкой фаз газораспределения, выполнять на специализированном сервисе, располагающим необходимым оборудованием. Системы управления двигателем, питания, охлаждения и выпуска отработавших газов описаны в соответствующих главах.

carpod.ru

Ремонтопригодность силовых агрегатов

Силовые агрегаты ранних поколений Volkswagen Polo обладают колоссальной ремонтопригодностью. Простая конструкция позволяет легко разобрать и собрать мотор в любом гараже. После капиталки ДВС служит почти как новый. Мелкие неисправности также устраняются легко. С поиском запчастей для популярных моторов, например, MN заметных проблем нет.

Переборка двигателя MN

Силовые агрегаты более поздних поколений часто имеют алюминиевый блок цилиндров. Это снижает общую ремонтопригодность. Большинство современных двигателей считаются одноразовыми. Официально при серьезных поломках рекомендуется замена ДВС на новый. Сторонние автосервисы берутся за капиталку моторов с алюминиевым блоком, но гарантия получения хорошего результата не всегда есть.

На современных автомобилях Volkswagen Polo силовые установки обзавелись большим количеством электроники. Датчики нередко выходят из строя. Поиск проблем с электрикой отличается от выявления механических поломок. Вместо разборки и визуального осмотра требуется считывание ошибок. Предварительная диагностика значительно упрощает ремонт силовых агрегатов Volkswagen Polo.

Процесс диагностики электроники двигателя Volkswagen Polo

Даже при поиске механических проблем не всегда есть необходимость разборки силового агрегата Volkswagen Polo. На помощь приходит эндоскоп. Через свечное отверстие удается осмотреть камеру сгорания. Эндоскопия позволяет выявить такие проблемы:

задиры на зеркале цилиндров;
раскрашивание поршня;
образование нагара или другого налета;
появление чрезмерного зазора между поршнем и зеркалом цилиндра;
просачивание масла и других технических жидкостей в рабочую камеру.

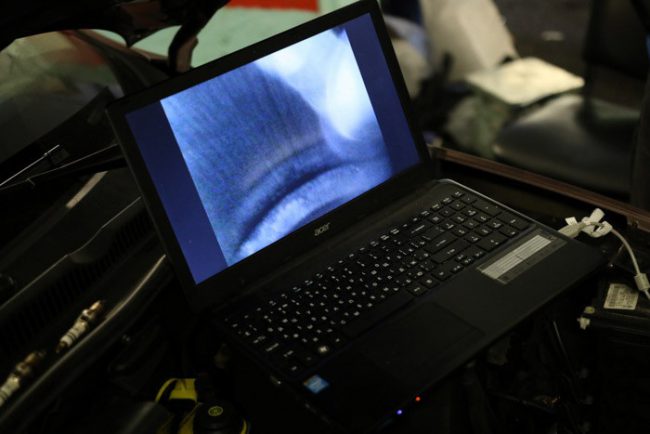

Эндоскопия двигателя CFNA

На фоне других производителей современных моторов двигатели последних поколений Volkswagen Polo имеют приемлемую ремонтопригодность. Этому способствует простая конструкция и доступность запчастей. Многие детали, например, кованые поршни выпускают сторонние производители. Поэтому откапиталить удается практически любой мотор Polo с восстановлением 75-95% от первоначального ресурса.

Процесс капитального ремонта силовой установки Volkswagen Polo

Чип-тюнинг моторов Volkswagen Polo

Одним из популярных способов изменить характеристики силового агрегата Volkswagen Polo является чип-тюнинг. Для перепрошивки можно найти готовое решение. Для лучшего результата рекомендуется обратиться в тюнинг-ателье. Индивидуальная перепрошивка со снятием показателей на стенде позволяет учесть особенности двигателя, его пробег, износ и состояние всех остальных систем.

Перепрошивка ЭБУ Volkswagen Polo в тюнинг-ателье

Силовые агрегаты Volkswagen Polo должны соответствовать всем экологическим требованиям, поэтому идут «придушенными» с завода. Чип-тюнинг позволяет раскрыть заложенный потенциал. При использовании готовых решений прибавка мощности составляет 5-15 л.с. Индивидуальная перепрошивка со снятием показателей на стенде может улучшить динамику на 25- 30%.

Процесс чип-тюнинга

Чип-тюнинг позволяет повлиять на любой параметр двигателя, а не только на крутящий момент или мощность. Поэтому автовладельцы прибегают к перепрошивки с целью улучшить экономичность своей машины. Популярный чип-тюнинг для адаптации под городскую эксплуатацию. Автомобиль начинает потреблять на 1-2 лира топлива меньше, а заметной просадки динамики не наблюдается.

Снятие параметров во время чип-тюнинга

Чип-тюнинг имеет одно главное преимущество на фоне других способов форсировки ДВС. Это возможность возврата к заводским настройкам. Если результат не оправдал ожидания, то можно вернуть первоначальную прошивку. Однако, важно учитывать, что длительная эксплуатация машины после плохого чип-тюнинга может привести к серьезным проблемам в механической части силового агрегата.

Возможности тюнинга

Силовые агрегаты можно доработать, сняв экологические ограничения, заложенные в программу управления ЭСУД. Это выполняется перепрошивкой.

Установка турбин, замена распредвалов и прочие механические доработки могут быть оправданы только при желании получить индивидуальные настройки двигателя. Для более высокой мощности быстрее, проще и дешевле приобрести более продвинутые варианты двигателя, например, агрегат, поставляемый в комплектацию Polo GTI и способного развить 180 или 190 л.с. в зависимости от года производства. Или установить двухлитровый ДВС 2,0 TSI (2.0 WRC), развивающий 220л.с. и разгоняющий авто до 243 км/ч, разменивая сотню за 6,4 с.

Форсировка силовых установок Volkswagen Polo

Компания Фольксваген вынуждена «придушивать» свои моторы для соответствия экологическим нормам не только с помощью электроники, но и механическим способом. Ярким примером является применение завихрителя потока выхлопных газов для их равномерного распределения в катализаторе. Забивание нагаром фланца ведет к падению мощности ДВС. Тюнинг выхлопной системы позволяет расширить канал путем удаления завихрителя потока. Это позволяет вернуть до 5-10 л.с. к заложенному в двигатель потенциалу.

Расширение выхлопной системы

Падение мощности на поддержанных Volkswagen Polo вызывает забитый катализатор. Поэтому многие автовладельцы решаются на его удаление. Это позволяет немного повысить мощность ДВС. При этом важно учитывать, что такой способ форсировки имеет большой недостаток: автомобиль начинает сильнее загрязнять окружающую среду.

Сравнение катализатора и вставки вместо него

Популярен среди автовладельцев и поверхностный тюнинг. Для форсировки ДВС изменения вносятся без переборки мотора. Модернизации могут подлежать сопутствующие системы. Наиболее часто при поверхностном тюнинге устанавливаются:

облегченные шкивы из высокопрочных материалов;
воздушный фильтр нулевого сопротивления;
прямоточный глушитель.

Поверхностный тюнинг дает лишь 2-20 л.с. Для более заметного результата рекомендуется переборка двигателя с использованием стоковых запчастей. Особо подходят для такого тюнинга моторы ранних поколений Volkswagen Polo с чугунным блоком цилиндров. Глубокий тюнинг позволяет увеличить мощность в два раза относительно первоначальной. При этом следует учитывать, что неправильная форсировка способна вывести ДВС из строя.

Свап моторов с VW Polo

Двигатели Volkswagen Polo ранних поколений редко используются для свапа. Они имеют малую мощность и исчерпанный ресурс. Найти авто для свапа также бывает затруднительно. Демонтированные ДВС Volkswagen Polo применяются на поддержанных бюджетных машинах. В большинстве случаев свап используется как мера продления жизни транспортного средства.

Процесс свапа двигателя MN с Volkswagen Polo на SEAT Terra

Силовые агрегаты поздних поколений Volkswagen Polo также популярны для свапа. Автовладельцы часто ставят их на свои машины других марок. Эти автомобили обычно находятся в приблизительно одном классе и ценовой группе с Volkswagen Polo. Моторы характеризуются компактностью, поэтому их легко установить в подкапотное пространство любого бюджетного транспортного средства.

Более простой мотор

Более простой мотор на VW Polo sedan 1.6 без системы изменения фаз газораспределения на впускном валу появился не сразу, а после того, как в борьбе за клиентов, производителю пришлось удешевить автомобиль. Упрощенная версия двигателя Поло седан сделала машину немного дешевле, но и мощность автомобиля упала. Данный двигатель имеет заводской индекс CFNB. Цепной механизм остался, а вот ГБЦ теперь в упрощенном виде без исполнительного механизма бесступенчатой смены фаз ГРМ.

Устанавливают 85 сильный мотор Поло седан только в сочетании с механической трансмиссией. В модельном ряду компании в России новый силовой агрегат появился только в середине прошлого года. Собственно поэтому сведений о подробном устройстве и конструкции двигателя не много, однако основные характеристики известны.

Свап двигателей на Volkswagen Polo

Официально двигатели Volkswagen Polo считаются одноразовыми. Поэтому при серьезных проблемах их меняют на контрактные, а не ремонтируют. Не желая ставить такой же мотор, автовладельцы прибегают к свапу. Для этого обычно подбираются компактные модели двигателей японского или европейского производства.

Процесс свапа двигателя на Volkswagen Polo

Свап среди автовладельцев Volkswagen Polo популярен и с целью увеличения или уменьшения мощности машины. В таком случае подбираются двигатели со схожими креплениями. Обычно это моторы с другого Polo. При таком свапе редко бывают проблемы с электроникой или механической частью.

Подготовленный для свапа двигатель

Покупка контрактного двигателя

Двигатели ранних поколений Volkswagen Polo все реже встречаются на рынке. Причиной этого является полное исчерпание ресурса из-за солидного возраста. Стоимость таких моторов составляет 20-65 тыс. рублей. Убитые экземпляры могут продаваться с еще более низкой ценой.

Контрактный двигатель

Моторы с более поздних поколений Volkswagen Polo чаще встречаются в продаже. Цена на них значительно выше. За нормальный силовой агрегат обычно просят от 120 тыс. рублей. При покупке важно проконтролировать отсутствие серьезных повреждений, так как ремонт такого ДВС может оказаться нецелесообразным.

Компания
