Система зажигания Дэу Нексия с 8-ми клапанных двигателей

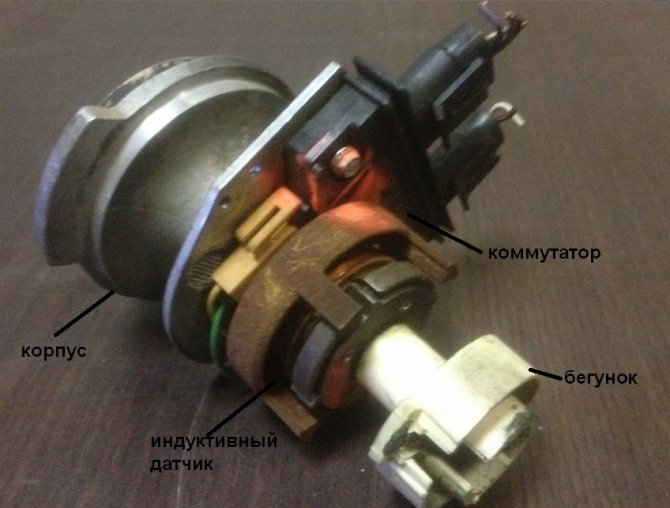

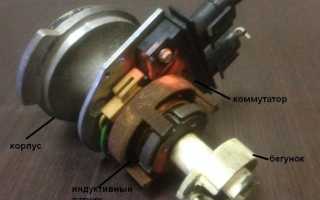

Эта система зажигания, как писалось выше, бесконтактная с центробежным распределителем. То есть в состав системы обязательно должно состоять из трамблёра, коммутатора и катушки зажигания. Трамблёр крепится к головке блока цилиндров и соединяется с распредвалом. при покупке деталей для трамблёра я обратил внимание на то, что практически везде для трамблёров продают «датчик Холла». Такое же утверждения встречается на многих сайтах в интернете. Но это утверждение не верно. В трамблёре устанавливается индуктивный датчик, то есть катушка на магнитопроводе, в средине которого вращается постоянный магнит. При этом в катушке наводится переменное напряжение равное примерно 3В. Этот сигнал подаётся на коммутатор, который преобразует сигнал и в зависимости от него управляет катушкой зажигания. Располагается коммутатор внутри трамблёра.

Электрические схемы Дэу Нексия N100 и N150

1. Конфигурация электрических разъёмов и нумерация гнезд соединителей проводов к приборам электрооборудования Daewoo Nexia:

2. Схема электрических соединений замка зажигания, стартера и генератора, а также схема Daewoo Nexia соединений приборов системы зажигания:

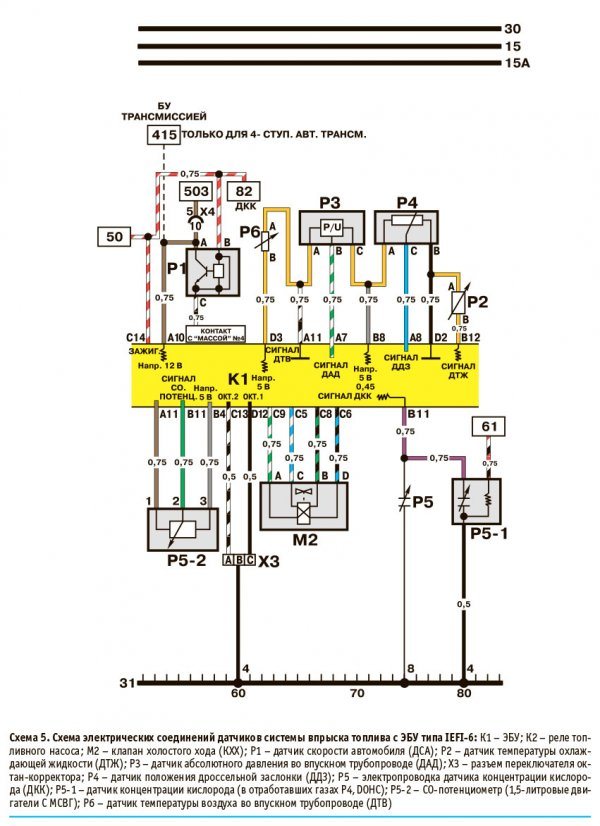

3. Электрическая схема Дэу Нексия — соединения датчиков системы впрыска топлива с ЭБУ типа IEFI-6:

4. Схема электрических соединений сигнальной лампы неисправности двигателя автомобиля Daewoo Nexia, системы блокировки гидротрансформатора, топливного насоса и бортовой системы диагностики с ЭБУ типа IEFI-6:

6. Схема датчиков системы впрыска топлива:

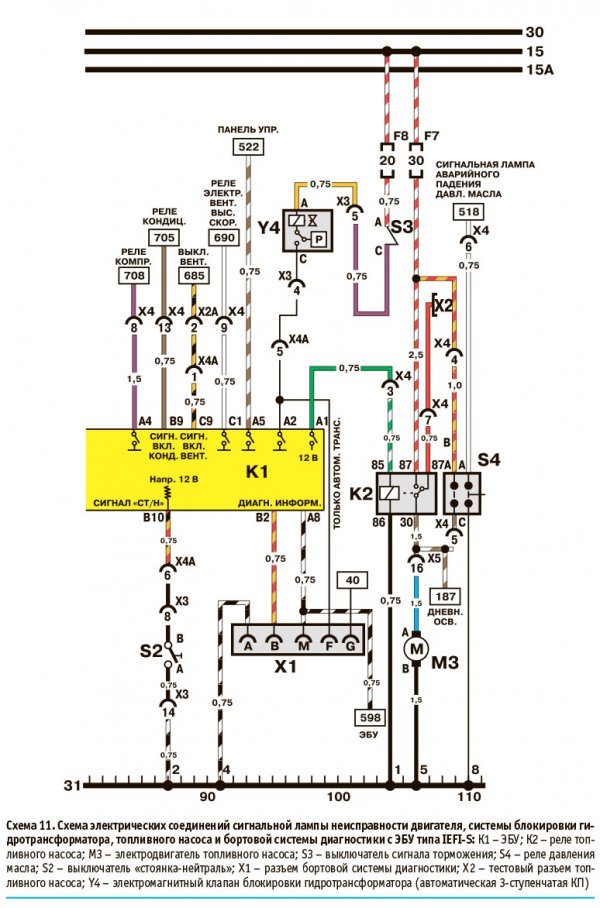

7. Электросхема соединений сигнальной лампы неисправности двигателя Daewoo Nexia, системы блокировки гидротрансформатора, топливного насоса и бортовой системы диагностики с ЭБУ типа IEFI-S:

8. Схема электрических соединений приборов освещения автомобиля:

9. Электросхема Дэу Нексия — соединения противотуманных фар и задних противотуманных фонарей:

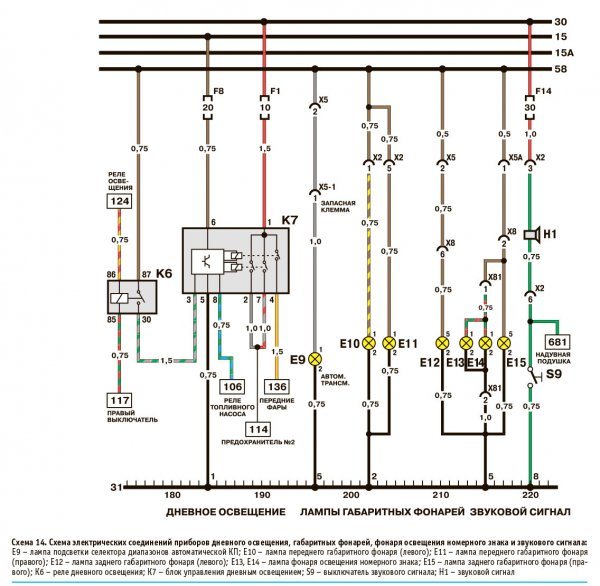

10. Приборы дневного света, габаритные фонари и лампа для освещения номерного знака и электрические соединения звукового сигнала:

11. Схемы электрооборудования Дэу Нексия: фонарь освещения бардачка, прикуривателя, часов с цифрой индикацией, плафона освещения салона и фонаря освещения багажника:

12. Схема фонарей сигнала торможения автомобиля, а также фонаря заднего хода и системы блокировки гидротрансформатора:

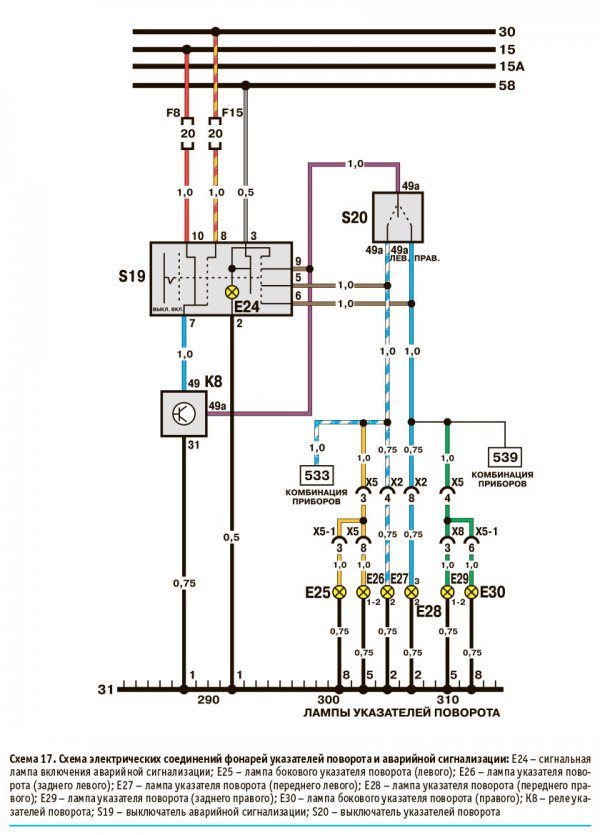

13. Работа поворотников и аварийной сигнализации:

14. Электрические соединения электрообогрева заднего стекла Daewoo Nexia:

15. Электрическая схема Дэу Нексия — соединения стеклоочистителей и стеклоомывателей ветрового стекла и заднего окна:

16. Комбинация приборов:

17. Электросхема Дэу Нексия на 3-х фото — соединения электронного блока управления с узлами системы управления:

18. Схема системы охлаждения Дэу Нексия и кондиционера :

Система зажигания Дэу Нексия с 16-ти клапанным двигателем.

В отличие от системы зажигания 8-ми клапанного двигателя не имеет трамблёра. Высокое напряжение генерируют две катушки зажигания управляемые двухканальным коммутатором, выполненном в одном корпусе с катушками. Вся эта конструкция называется модулем зажигания. Распределение высокого напряжения в этом случае происходит по средствам одновременной подачи напряжения попарно в цилиндры. Такая система позволяет более точно регулировать угол опережения зажигания в зависимости от многих факторов.

Проблемы с электростеклоподъемниками

Качество сборки Дэу Нексия, к сожалению, очень зависит от того, на каком заводе собирался автомобиль. Чаще всего проблемы со стеклоподъемниками возникают на Дэу российской сборки, причем комплектующие, судя по всему, поступают и в Узбекистан и в Польшу абсолютно одинаковые. Тем не менее, при возникновении проблем со стеклоподъемниками необходимо убедиться в том, что проблема именно в электрической части. Если с механикой все в порядке, тогда стоит проверить предохранитель в монтажном блоке.

Читать дальше: Размеры дорожного знака шипы

Если с ним все в порядке, тогда, скорее всего, в блоке управления подъемником. Основной блок находится в подлокотнике водительской двери. Наиболее вероятная поломка — выход из строя клавиш управления или отсутствие контакта в блоке управления. Дело в том, что дверь постоянно подвержена вибрации, поэтому вследствие некачественной сборки контакты могут просто отойти.

Катушки зажигания

Катушки зажигания, применяемые с обоими системами зажигания, сухого типа. На 16-ти клапанном двигателе две катушки соединены в одном корпусе и имеют 4-ре вывода. Два из них питающие (+ и -), а два управляющие с ЭБУ. Катушка зажигания 8-ми клапанного двигателя так же имеет четыре вывода. Два вывода катушки соединены между собой. На один подходит плюс от замка зажигания, а со второго плюс подаётся на коммутатор в трамблёре. Остальные два провода подходящие к разъёмам соединяют катушку с тахометром и коммутатором.

Дэу нексия — электросхема

СХЕМА ЭЛЕКТРООБОРУДОВАНИЯ АВТОМОБИЛЯ «DAEWOO NEXIA GL»

На рисунке представлена принципиальная схема соединений электрооборудования автомобиля «Дэу-Нексия GL» в простейшей комплектации. При пользовании схемой необходимо учитывать следующие особенности: 1. Разъемы электропроводки показаны одиночными контактами. Общий вид разъемов и их расположение в автомобиле даны на отдельной схеме. 2. Проводники, заканчивающиеся стрелками с одноименными буквами, соединены друг с другом. Чтобы быстро найти ответную часть для какой-либо стрелки, приложите вдоль нее линейку. 3. Цифры около проводников, соединенных с «общим проводом», указывают на определенное место соединения с «массой» в автомобиле (см. схему расположения разъемов и точек соединения с «массой»). Значок «В» означает, что соединение с «массой» выполнено непосредственно через корпус устройства

Если нет искры при пуске двигателя.

Для начала остановимся на том, как надо проверять наличие искры. Современные системы зажигания имеют вторичное напряжения порядка 25-32 кВ, на ранних система напряжение не превышало 15 кВ. Зазор при проверке не должен превышать 10 мм, при большем зазоре из строя может выйти коммутатор. Причины отсутствия искры на 16-ти клапанном двигателе, как и на большинстве современных инжекторных двигателях. Подробно можно прочитать в статье «Не заводится инжекторный двигатель».

Поиск неисправности на 8-ми клапанном двигателе несколько отличается и в первую очередь надо проверить наличие питания на плюсовом проводе трамблёра и целостность управляющего провода от трамблёра на катушку. Самая нагруженная часть системы зажигания это коммутатор и он же является причиной неисправности в большинстве случаев. Проверить его достаточно сложно, для этого понадобится стенд, имитирующий работу системы зажигания, или осциллограф. Обычно его просто меняют на заведомо исправный. Катушка зажигания выходит из строя крайне редко, но почему то при поиске потерявшейся искры её меняют первой. Проверить катушку достаточно просто, необходимо замерить сопротивление обмоток. Значение замера первичной обмотки примерно 0,4-0,6 Ом, а вторичной порядка 8,3-8,5 кОм. При замере стоит учитывать величину погрешности прибора. Самая частая неисправность, обрыв вторичной обмотки, при этом значение сопротивления будет значительно отличаться от номинала.

Для проверки индуктивного датчика трамблёра так же достаточно проверить её сопротивление значение, которого примерно 400-500 Ом. Большое отклонение от нормы говорит об обрыве в катушке и её необходимо заменить.

admin 24/12/2016

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

История Daewoo Nexia

В истории автомобиля Дэу Нексия было всего два поколения: Nexia 1 (N100) и Nexia 2 (N150). Первое поколение автомашины выпускали с 1994 по 2008 годы, а второе после небольшого рестайлинга салона с кузовом и полной замены двигателя на моторы с машин Chevrolet Lanos и Lacetti выпускают с 2008 и по сей день. Сегодня мы остановимся на автомобиле Daewoo Nexia N100, немного опишем его характеристики и дадим все электросхемы оборудования.

Читать дальше: Датчики на парктроник отдельно

Базой создания Дэу Нексия послужил Opel Kadett, что выпускался в 1984?1991 годах. Как видите, разработана Нексия была немецким концерном Opel. Далее южнокорейская компания Daewoo модернизировала автомобиль и выпустила именно это чудо-авто, которое из-за дешевизны производится после рестайлинга и по сей день. Сборка машины велась на территории Узбекистана — Асака.

Авто делали в кузове как седан, так и хэтчбек (3-х-дверный и 5-ти-дверный). Двигатели предлагались только бензиновые на выбор:

• G15MF — 1498 см3 (75 л.с.)
• A15MF — 1498 см3 (85 л.с.)
• F16D3 — 1597 см3 (109 л.с.)
• A15SMS — 1498 см3 (80 л.с.)

Трансмиссия: 5-ступенчатая механика или 3-х-ступенчатая автоматическая.

Видео — краш-тест Daewoo Nexia:

Это наверняка самый жесткий краш-тест… машина опозорилась по уровню безопасности на все 100 %.

Технические характеристики Дэу Нексия 1 и 2:

Про катушку, модуль зажигания на примере Nexia A15SMS — DRIVE2

Всем бобра!

Накипело, так сказать.

Что имеем — Nexia 2011г.в. Движок A15SMS — 1,5литра сока, 8-миклапанный. Пробег 65000.

Едет товарищ вечером. Вдруг ни с того ни с сего задергалась, затроила-задвоила-заглохла. Заводится после 10ти секунд работы стартера с подрачиванием газульки. ХХ не держит — глохнет. Под газом до 3000 движок колбасит шопесец. Глохнет с пропердыванием и хлопками такими хорошими. ЧЕК НЕ ГОРИТ!

Первая мысль — бензин хероплохой. Завели кое-как и заправились на Шелл. Все то же.

Недавно ставили сигу с а/з — подозрение пало на бензонасос и гомоэлектрика рукожопого вместе пидар**стическим производителем сигналок Старлайн.

За 2дня и восемь часов пыхтения на зимне-осеннем мокром воздухе:— Преткнут 100500 раз пред на бензонасос— Куплено и присунуто реле 5тиконтактное на бензонасос— 100500 раз подключен ноутбук и проверены ошибки и параметры в разных режимах пердения двигаОшибки банальны и ни о чем не говорят: P0300(Непост) — пропуски зажигания

P2610(Сохр) — Неисправность таймера выключения зажигания (Вот тут я очканул, т.к. намекает на слетевшую прошивку мозгов по некоторым данным. Хотя вроде и появляется ввиду отключения АКБ

)

— Снято жабо и поменяны почти все колпачки на трубочках, обеспечивающих связь впускного коллектора с атмосферой

— Проверены и выкинуты 3-и из 4-х проводов т.к. НЕ Звонились

Хотя были заменены около года назад.

ВНИМАНИЕ! Выход из строя бронепроводов намекает на неисправность модуля зажигания!

— Снят найдено реле сигналки и переткнуто на 5тиконтактное за 70 р— Зачищен провод плюсовой (синенький) на фишке возле бензонасоса и к нему подано питание напрямую с АКБ 5тиметровым проводом— Снята трубка топлива с рампы и проверен ток бензина в бутылку (льется спокойно, как вода из-под крана при несильном напоре)

— Свечи проверены на сопротивление и поменяны на другой комплект 6 раз

Были 3 черные (1-2-3 цилиндр, где и от**бнулись провода) и одна более-менее (в 4ом цилиндре, к которому провод самый короткий)

— Снят 40 раз датчик давления во впускном.— Отключена/подключена фишка EGR— Снята гофра и осмотрена заслонка— Снят, осмотрен и заменен от безысходности датчик ХХ.

-Снят кожух ЭБУ и подерганы провода))

Модуль

Ясно, что если чихает и нет чека — то либо бензо-воздушная смесь не того, либо искры нет. НО при сдергивании свечных наконечников уже перед поездкой к мастеру искра была да еще какая!
Возможно надо было выкрутить свечи, положить на блок и глянуть искру…
У катушки модуля зажигания есть Первичная и Вторичная обмотки.

Первичная — куда всовывается фишка с тонкими проводами. Сопротивление, судя по интернетам = измеренное — сопротивление проводов = около 0,4 Ом. (есть мнение, что обычным тестером из китая это не уловить)

Вторичная — куда суются провода. Проверяется сопротивление попарно по цилиндрам. ДЛЯ КАЖДОГО МОДУЛЯ СВОЕ! ДОЛЖНО быть одинаковое по парам цилиндров!

В интернете долбаном нихера нет ничего толком, кроме того, что если даже ЧУТЬ отличается по цилиндрам — начинается неровная работа ДВС.

Для катушек тоже хер найдешь(( В книге ЗА РУЛЕМ на нексию было указано для этого двига от 5 до 6 кОм.

На холодной, видимо, катушке.У нас — 4,1. И одинаковое по обоим парам цилиндров. Модуль неоригинал в рознице — от 1600 и дальше. Хотели уже брать, НО 1-ый модуль тайвань хз какой сопротивление 5,05 (1600р)2-ой ERA хваленая — 4,5 (2000р)

3-ий ХЗ какой немецкий — 6,5! (2300р.)

Не стали брать никакой. Поволокли через полгорода к мастеру доверенному, который занимается нексиями уже лет 10 точно. Так он тоже 2 дня искал — не нашел. Потом тупо подкинул исправный модуль — и всё огонь!

ДОП1:

Как выяснилось не всё)). При замене катушки на новую с сопротивлением 5кОм сначала все было хорошо, а потом снова затроила/задвоила.

После замера компресии выяснилось: в 3-х — лучше, чем у новойв 4-ом — НОЛЬ(((

Итог: Сломалась пружина клапана((( = Попадосик на бабульки((( И это на пробеге 65000! ППЦ!

Надеюсь, поможет кому-нибудь)

З.Ы. На Лачетти 1,6 —- 12-13кОм

Проверка давления в системе питания двигателя Нексия

Основным показателем для определения исправности системы питания двигателя является давление топлива в топливной рампе.

При недостаточном давлении топлива возможны следующие неисправности:

• неустойчивая работа двигателя;
• остановка двигателя на холостом ходу;
• повышенная или пониженная частота вращения коленчатого вала на холостом ходу;
• недостаточная приемистость автомобиля (двигатель не развивает полной мощности);
• рывки и провалы в работе двигателя при движении автомобиля.

Для начала проверьте надежность электрических контактов в колодках жгутов проводов узлов системы впрыска, отвечающих за подачу топлива (топливный насос, форсунки). Проверить давление топлива в системе питания можно только манометром со шлангом и переходником для подключения к топливной рампе.

Включите зажигание и прислушайтесь — вы должны услышать звук работы электробензонасоса в течение нескольких секунд. Если звук работы электробензонасоса не слышен, проверьте электрическую цепь питания насоса. (Примечание: если вы включали зажигание три раза без попытки пуска двигателя и в очередной раз электробензонасос не начал работать, это не является признаком неисправности. Он включится одновременно с началом пуска двигателя стартером.) Снизьте давление в системе питания.
