Автомобиль ГАЗ-3307. Выпускается Горьковским автозаводом с 1990 г. Кузов — деревянная платформа с тремя откидными бортами — боковыми и задним. На ГАЗ-3307 предусмотрена установка на продольных бортах навесных поперечных скамеек, надставных бортов, дуг и тента. Кабина — двухместная, расположена за двигателем, на ГАЗ-3307 по сравнению с ГАЗ-53-12 кабина имеет увеличенные размеры, улучшенные обзорность, термошумоизоляцию. Сиденье водителя — подрессорное, регулируется по весу водителя, длине, наклону подушки и спинки.

Модификации автомобиля ГАЗ-3307:

— ГАЗ-330701

— исполнение «ХЛ» для холодного климата; — экспортные —
ГАЗ-330706
— для стран с умеренным климатом и
ГАЗ-330707
— для стран с тропическим климатом; —
ГАЗ-33073
— грузопассажирское такси; —
ГАЗ-33075 и ГАЗ-33076
— газобаллонные, работающие соответственно на сжиженном нефтяном газе (пропан-бутане) и сжатом природном газе; —
ГАЗ-33072
— шасси для самосвалов; —
ГАЗ-33074
— шасси для автобусов; —
ГАЗ-3307
— шасси для специализированных автомобилей.

Грузоподъемность, кг — 4500

Снаряженная масса, кг — 3200 В том числе: на переднюю ось, кг — 1435 на заднюю ось, кг — 1765

Полная масса, кг — 7850 В том числе: на переднюю ось, кг — 1875 на заднюю ось, кг — 5975

Допустимая масса прицепа: с инерционно-гидравлическим приводом тормозов, кг — 3500 не оборудованного тормозной системой, кг — 750

Максимальная скорость автомобиля, км/ч — 90 То же, автопоезда, км/ч — 80 Минимальная устойчивая скорость на низшей передаче, км/ч — 5-6 Время разгона автомобилей до 60 км/ч, с — 32

Максимальная преодолеваемый подъем автомобилями — 25% То же, автопоездом — 18% Выбег автомобилей с 50 км/ч, м — 660 Тормозной путь автомобилей с 50 км/ч, м — 25

Контрольный расход топлива автомобилей: л/100 км: при 60 км/ч, л — 19,6 при 80 км/ч, л — 26,4

Радиус поворота: по внешнему колесу, м — 8 Габаритный, м — 9

Двигатель

Модификация ЗМЗ-53-1 1, бензиновый, V-образный (900), 8 цил., 92×80 мм, 4,25 л, степень сжатия — 7,6, порядок работы — 1-5-4-2-6-3-7-8, мощность 88.5 кВт (120 л.с.) при 3200 об/мин, крутящий момент — 284,5 (29 кгс·м) при 2000-2500 об/мин, карбюратор — К-135, воздушный фильтр — инерционно-масляный. Предусмотрена установка предпускового подогревателя ПЖБ-1 2 тепло производительностью 10400 ккал/ч (мощность 1 2 кВт).

Трансмиссия

Сцепление — однодисковое, с периферийными пружинами, привод выключения — гидравлический. Коробка передач — 4-ступ., передаточные числа: I — 6,55; II — 3,09; III — 1,71; IV — 1,0; ЗХ — 7,77. Карданная передача — из двух валов с промежуточной опорой. Главная передача — одинарная гипоидная, передаточное число — 6,17.

Колеса и шины

Колеса — дисковые, обод. 6.0Б-20 с бортовыми кольцами, крепление на 6 шпильках. Шины — 8.25R20 (240R508) моделей У-2 (К-84) или К-55А, давление в шинах передних колес — 4,5 кгс/см 2 ; задних — 6,3 кгс/см 2 . Число колес — 6+1

Подвеска

Зависимая: передняя — на полуэллиптических рессорах с амортизаторами; задние — на полуэллиптических рессорах с дополнительными рессорами; концы коренных листов всех рессор установлены в резиновых подушках опорных кронштейнов.

Тормоза

Рабочая тормозная система — с барабанными механизмами диаметр 380 мм, ширина передних накладок — 80 мм, задних — 100 мм, двухконтурным гидравлическим приводом (раздельный по осям), гидровакуумным усилителем. Стояночный тормоз — трансмиссионный барабанный (диаметр 220 мм, ширина накладок 60 мм), с механическим приводом. Запасной тормоз — любой из контуров рабочей тормозной системы.

Рулевое управление

Рулевой механизм — глобоидальный червяк с трехгребневым роликом, передаточное число — 21,3.

Электрооборудование

Напряжение — 12 В аккумуляторная батарея — 6СТ-75 генератор — Г250-Г2 регулятор напряжения — 222.3702 стартер — 230-А1 катушка зажигания — Б114-Б (Б116) коммутатор зажиганий — ТК102А (13.3734 или 13.3734-01) добавочный резистор — СЭ107 (14.3729)1 распределитель (датчик-распределитель) — Р133-Б (24.3706) свечи зажигания — A11-30. Топливный бак 105 л бензин А-76; система охлаждения (с подогревателем), л — 23 вода или тосол — А40, тосол — А65 система смазки двигателя, л — 10 всесезонно М-8В или М-6/10В (ДВ-АСЗп-10В). при температуре ниже −20°С масло АСЗп-6 (М-4з/БВ,), (заменитель — всесезонно АСЗп-10) коробка передач — 3,0 л. всесезонно ТАП-1 5в. при температурах ниже −25°С масло ТСп-10 или ТСз-9гип (заменитель — всесезонно) ТСп-15K, при температурах ниже −30°С смесь ТСп-15К с 10-15% диз. топлива 3 или А); картер главной передачи — 8,2 л всесезонно ТСп-14гип, при температурах ниже −35°С ТСз-9гип (заменитель — при температуре ниже −35°С смесь масла ТСп-14гни с 10-15% диз. топлива 3 или А); картер рулевого механизма — 0,6 л, то же, что для коробки передач; амортизаторы 2×0,41 л, амортизаторная жидкость АЖ-1 2Т (заменитель — масло веретенное АУ); гидроприводы тормозов и выключения сцепления — соответственно — 1,35 и 0,25 л, тормозная жидкость «Томь» (заменитель — «Нева»); бачок омывателя ветрового стекла — 1,5 л. жидкость НИИСС-4 в смеси с водой.

Масса агрегатов, кг

Двигатель со сцеплением и коробкой передач — 330 коробка передач — 56 карданный вал — 25.5 передний мост — 138 (158) задний мост — 270 кузов — 545 кабина в сборе — 246 (352) колесо с шиной — 84 рессоры: передняя — 27, задняя — 61, дополнительная — 16 радиатор — 25
ГАЗ-53 берет начало своего распространения с далекого 1961 года. На то время автомобиль уже был третьим поколением в рамках среднетоннажных грузовиков. К своим годам, вплоть до самых 90-х являлся одним из самых массовых грузовиков. Однако ему на смену уже давно пророчили другую не менее знаменитую в последующем модель от ГАЗа.

Всего за период практически 30 лет, безостановочного цикла производства, на дороги сошло более 4 миллионов экземпляров данного авто, в самых различных комплектациях и модификациях. Данный грузовик пользовался широким спросом во всех союзных республиках, а также одно время, его поставляли на вооружение в армию.

Строго судить о внешности не стоит, наработка конца 50-х оказалась устаревшей уже к началу 80-х. То же касается и технической части, автомобиль выпускался с различными моделями моторов, с устаревшей конфигурацией.

Исторический акцент

История ДВС ГАЗ 53 началась еще в далеком 1959 году, когда по заказу Компартии, начали разрабатывать мотор, который должен был прийти на смену устаревшего ГАЗ 51. Так, впервые автомобиль ГАЗ 53 был оснащен силовым агрегатом номер 511 в далеком 1961 году, и продолжалось это до 1993 года.

За время выпуска автомобиля, было сделано достаточно много модификаций и экспериментальных моделей. Так, устанавливались моторы — ГАЗ-53Ф, ГАЗ-53А, ГАЗ-53-12 и ЗМЗ-511. Также, разрабатывались модели двигателей, которые массово не устанавливались, но нашли применение в народном тюнинге. Среди таких представителей можно отметить УАЗ с двигателем ГАЗ 53 и Газель с двигателем ГАЗ 53.

Параллельно с 53-м Горьковский завод изготавливал гибрида — ГАЗ 52. Это был шестицилиндровый мотор, что должен был стать чем-то средним между ГАЗ 51 и 53. Приемником 53-го стал ГАЗ 3307, который уже оснащался силовыми агрегатами ММЗ и ЯМЗ. В 1997 году линия по производству ЗМЗ-53 прекратила свое существование, и остался лишь один цех по изготовлению запасных частей к мотору.

Дизайн

Что касается внешности, то здесь абсолютно отсутствует какая-либо архаичность, все до малейших деталей простецко. В первую очередь эта модель пользовалась спросом, еще по причине просторной кабины, как для такого класса.

К началу производства было решено отходить от деревянных кабин, и использовать цельнометаллические «капсулы», которые к тому же имели довольно не плохую пассивную безопасность. Хотя тогда, никто слишком не задумывался о жизнях людей, но все равно, прошло время, и автомобили ждала революция, именно в нашей стране.

В передней части, как и полагается, ничего сложного нет. Самая простая конструкция капота, позволяющая быстро приступить к ремонту. А бампер, который действительно был огромный, позволял уверенно держаться ремонтнику.

Что еще касаемо «передка», то после 85-го, было проведен рестайлинг, так скажем небольшое обновление модели. В большей части, который, коснулся оптики, и в некоторой степени облицовки.

В остальном же все элементы оказались едиными, и различались только в зависимости от предназначения каждой машины.

Цвета

Гамма цветов была представлена всего семью цветами: коричневый, зеленый, синий, белый, бежевый, желтый, черный. Наиболее часто встречающиеся оттенки это синий и зеленый.

Установка мотора на другие автомобили

Любой автомобиль, особенно советский хоть раз подвергался тюнингу. Так, 53-й третий после Волговского (ГАЗ 24) и Уазовского (УМЗ-417) силовых агрегатов по популярности в доработке, поскольку имеет простую конструкцию и легко поддается внедрению новшеств. Но, все-же большую популярность он получил за счет внедрения двигателя на другие автомобили. Так неоднократно, можно встретить УАЗ с мотором ГАЗ 53.

Для тех, кто любит форсированный ГАЗ 24 или 3102 с легкость может устанавливать ЗМЗ 511. Часто можно встретить, как мчится Волга с двигателем ГАЗ 53. Но, здесь существует ряд недостатков: клубы дыма с выхлопной, нехарактерный звук мотора, обрыв карданного вала и другое.

Таким образом, к установке ЗМЗ 511 на ГАЗ 24 стоит подходить с серьезностью и просчитывать полностью все нюансы, поскольку внутренний потенциал достаточно большой, а вот ума довести его до конца хватает не у всех.

Салон

Внутреннее убранство также не преподносит изобилия каких-то внешних моментов. На то время, все было максимально просто и универсально. О какой-либо эргономике говорить не стоит.

Рулевое колесо классическое для всех советских грузовиков, имеет трехточковое крепление. Обшивки не было, каждый водитель для своего комфорта мог обмотать каким-то материалом, и на этом все заканчивалось.

Панель приборов традиционная для ГАЗов тех лет. Без сплошной фактуры, с разбросанными «колодцами». Как таковой центральной панели здесь не имеется. Вместо неё металлическая торпеда, в которой устанавливали небольшой «бардачок». В некоторых моделях имелось место для больших аналоговых часов.

Вместо классических двух кресел, на ГАЗ-53 ставили большой диван, который благодаря огромной кабине мог с легкостью разместить троих рослых человек, или четверых среднего телосложения. На первых моделях, даже не предусматривались ремни безопасности, их стали устанавливать только ближе к 80-м.

Техническое обслуживание

Техническое обслуживание машины с двигателем от ГАЗ 53 — это достаточно простое и не хлопотное дело, особенно, когда он установлен на ГАЗ 24. Мотор, конечно, потребляем около 10 литров масла, но при этом его ресурс составляет около 250 000 км пробега при регулярном обслуживании.

Итак, стоит расписать основные этапы технического обслуживания силового агрегата:

1. ТО-1 — замена масла, топливного фильтра, подтяжка клапанного механизма.
2. ТО-2 — замена масла, топливного фильтра, подтяжка клапанного механизма, замена топливного фильтра и прокладок клапанной крышки.
3. ТО-3 — замена масла, топливного фильтра, подтяжка клапанного механизма, замена комплекта ГРМ, замена свечей зажигания, высоковольтных проводов.
4. ТО-4 — замена масла, топливного фильтра, подтяжка клапанного механизма, замена топливного фильтра, прокладок клапанной крышки, прокладок ГБЦ и поддона.

Разница в пробеге между проведением технического обслуживания составляет 12 500 км. При правильном и регулярном уходе мотор способен выходить около 300 000 — 350 000 км пробега. После проведения капитального ремонта, техническая карта обслуживания меняется и ТО необходимо проводить чаще.

Ремонт и эксплуатация

Ремонт ЗМЗ-511 проводится согласно поточных поломок. Поскольку, силовой агрегат достаточно надежный, его можно по праву считать эталоном выносливости. Но, даже самые лучшие двигатели имеют свой ресурс и их необходимо ремонтировать.

Двигатель от ГАЗ 53 не ломается по пустякам и это приводит сразу к капитальному ремонту, который во многих случаях стоит, как новый мотор. Именно поэтому многие автолюбители практикуют проводить ремонт двигателя ГАЗ 53 своими руками. Рассмотрим, основной технологический процесс капитального ремонта силового агрегата ЗМЗ-53.

Какие процедуры необходимо выполнить и пройти:

1. Мойка мотора.
2. Разборка. В данном этапе мотор подвергается тотальному разбору на запасные части, чтобы определить какие детали повреждены, на сколько нанесен ущерб блоку и коленчатому валу, состояние головок блока, поршневой группы и головкам блока. Также, диагностике подвергаются второстепенные детали, а именно: масляный и водяной насос, в обязательном порядке сцепление и другие.
3. Процесс диагностики. Здесь участвуют только три основные запчасти — блок (камеры, где происходит сгорание), коленчатый вал (на ремонтнопригодность) и ГБЦ (состояние газораспределительного механизма).
4. Процесс замера и определения размеров. Коленчатый вал подвергается расточке. Так, для этой детали существует таблица размеров:

Сейчас, все блоки цилиндров старого образца подвергаются гильзовке, где мотор также может растачиваться под поршневую систему 92,5 и 93,0 мм.

1. Переборка головки блока цилиндров. В данную процедуру входят такие операции: шарошка и притирка клапанов, полировка кулачков распределительного вала, замена клапанов и сальников.
2. Когда все детали подготовлены, начинается сборка силового агрегата, где он приобретает свой первозданный вид.
3. Последним этапом становится покраска и обкатка, где уже зальют масло и отрегулируют клапанный механизм.

Вывод

Двигатель ГАЗ 53 (или ЗМЗ 511) — это целая эпоха в автомобилестроении Советского Союза. Даже сейчас в отдаленных районах бывшего СССР можно встретить эксплуатацию этого аппарата. Он полюбился автомобилистам за счет простоты эксплуатации и обслуживания, а также своей надежности не смотря на года.

Обзор характеристик автомобиля ГАЗ-53

Автомобиль ГАЗ-53 грузоподъемностью 4 тонны с приводом на заднюю ось (задний мост) предназначен для перевозки различных материалов и грузов по всем видам дорог.

Основные компоненты автомобилей ГАЗ-53 (двигатель, сцепление, коробка передач, карданная передача, тормоза и др.), агрегаты электрооборудования, узлы и детали унифицированы.

Технические характеристики автомобиля ГАЗ-53

Грузоподъемность, кг — 4000 Наибольший вес буксируемого прицепа с грузом, кг. — 4000 Вес автомобиля в снаряженном состоянии, кг — 3250

Габаритные размеры, мм:

Длина — 6395 — ширина — 2380 — высота (по кабине без нагрузки) — 2220

База, мм — 3700 Колея передних колес (по грунту) — 1630 Колея задних колес — 1690

Низшие точки (с полной нагрузкой):

Картеры ведущих мостов — 265 — передняя ось — 347

Радиус поворота по колее наружного переднего колеса, м — 8 Наибольшая скорость автомобиля ГАЗ-53 с полной нагрузкой без прицепа (на горизонтальном участке дороги с усовершенствованным покрытием),км/ч — 80-86 Контрольный расход топлива при замере в летнее время для обкатанного автомобиля, движущегося с полной нагрузкой на четвертой передаче с постоянной скоростью 30-40 км/ч, л / 100 км — 24

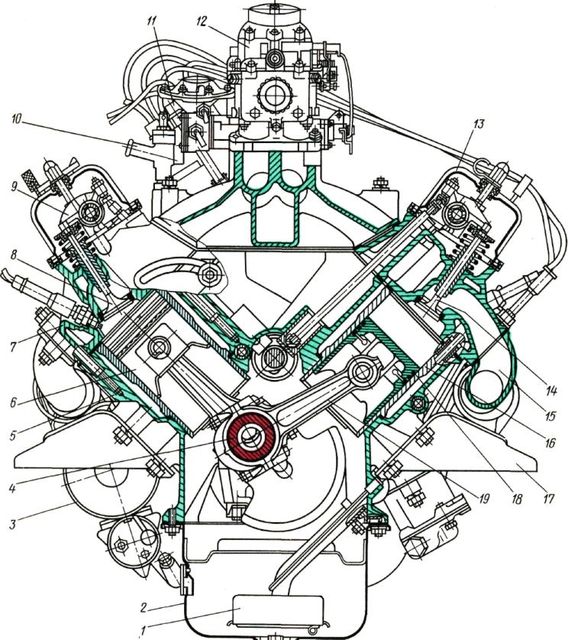

Двигатель ГАЗ-53

Число цилиндров и их расположение — 8, V-образное Диаметр цилиндра, мм — 92 Ход поршня, мм — 80 Рабочий объем цилиндров, л — 4,25 Степень сжатия (среднее значение) — 6,7 Максимальная мощность (ограничена регулятором) при 3200 об/мин, л.с. — 115 Максимальный крутящий момент при 2000 — 2500 об/мин, кг/см — 29 Порядок работы цилиндров — 1-5-4-2-6-3-7-8

Трансмиссия машины ГАЗ-53

Сцепление — Однодисковое, сухое

Коробка передач КПП ГАЗ-53 — Трехходовая, с синхронизаторами на третьей и четвертой передачах.

Раздаточная коробка — Имеет две передачи: прямую н понижающую с передаточным числом 1,982

Карданная передача — Открытого типа, имеет карданы с игольчатыми подшипниками. Главная передача ведущих мостов — Коническая, гипоидного типа, передаточное число 6,83

Дифференциал — Шестеренчатый, Кулачковый, конический, повышенного трения Поворотные цапфы — Фланцевые, со ШРУС

Ходовая часть ГАЗ-53

Рессоры — Четыре продольные полуэллиптические, концы заделаны в резиновые опоры.

Задняя подвеска — имеет дополнительные рессоры.

Амортизаторы — Гидравлические, телескопические двустороннего действия. Установлены на передней оси и обоих мостах.

Рулевое управление ГАЗ-53

Тип рулевого механизма — Глобоидальный червяк с трех-гребневым роликом. Передаточное отношение — 20,5 (среднее)

Усилитель рулевого управления (ГУР) — Гидравлический.

Тормозная система машины ГАЗ-53

Ножные тормоза — Колодочные на четыре колеса. Привод ножных тормозов — Гидравлический с гидровакуумным усилителем.

Ручной тормоз — Центральный барабанного типа. Местоположение: На ведомом валу коробки передач.

Электрооборудование

Система проводки — Однопроводная с соединением минусовой клеммы с массой Напряжение в сети, 6 Генератор — Г130-Г, мощностью 350 Вт Реле-регулятор — РР130 Аккумуляторная батарея — 6-СТ-68-ЭМ Стартер — СТ130-Б с дистанционным включением Катушка зажигания — Б13 дополнительным сопротивлением Прерыватель-распределитель — Р13-В Свечи зажигания — А11-У

Кабина ГАЗ-53 — Металлическая, двухместная, двухдверная.

Размеры платформы, мм:

Длина — 3 740 — ширина — 2170

Высота бортов — 680 Компрессор — Одноцилиндровый с воздушным охлаждением

Регулировочные данные машины ГАЗ-53

Зазор между коромыслами и клапанами на холодном двигателе (температура 15-20°С), мм — 0,25-0,30

Допускается у крайних клапанов обоих рядов (впускных первого и восьмого, выпускных четвертого и пятого цилиндров) устанавливать зазор, мм — 0,15-0,20

Зазор между электродами свечей, мм — 0,8-0,9

Зазор в прерывателе, мм — 0,3-0,4

Свободный ход педали сцепления, мм — 32-42/35-45

Свободный ход педали тормоза, мм — 8-13

Заправочные емкости и объемы машины ГАЗ-53 (л)

Топливные баки (емкость) — 200 Картер коробки передач — 3,0 Картер коробки передач с коробкой отбора мощности — 4,2 Картер раздаточной коробки — 1,5 Картер заднего моста — 8,2 Картер переднего моста — 7,7 Картер рулевого механизма — 0,5 Амортизаторы (каждый в отдельности) — 0,41 Картер редуктора лебедки — 0,8 Гидроусилитель рулевого управления — 1,8 Система гидравлического привода ножных тормозов — 0,76

_________________________________________________________________________________________

_________________________________________________________________________________________

_________________________________________________________________________________________

• Обслуживание топливной системы дизельного двигателя Д-245

_________________________________________________________________________________________

_________________________________________________________________________________________

• Операции по сборке базовых компонентов двигателя ЗИЛ-130

_________________________________________________________________________________________

_________________________________________________________________________________________

ГАЗ 53 – это среднетоннажный грузовой автомобиль, выпускаемый в период СССР Горьковским автозаводом. Первые экземпляры данной модели сошли с конвейера в 1961 году. Производство техники окончательно завершилось в 1993 году. ГАЗ 53 стал третьим поколением среднетоннажных автомобилей Горьковского автозавода. Его предшественниками были ГАЗ АА и ГАЗ 51. Модель выпускалась серийно с различными индексами:

• ГАЗ 53Ф – с 1961 по 1967 года;
• ГАЗ 53А – с 1965 по 1983 года;
• ГАЗ 53-12 – с 1983 по 1993 года.

На территории бывшего СССР ГАЗ 53 (вместе с его различными модификациями) является наиболее массовым грузовиком. Всего было произведено свыше 4 миллионов единиц данной техники.

Автомобиль комплектовался унифицированной кабиной. В зависимости от облицовки выделяли три основных вариации:

• классическая версия, схожая с облицовкой ЗИЛ 130. Подфарники внизу, фары вверху. Данный тип облицовки присутствовал на первых моделях ГАЗ 53;
• подфарники над фарами вверху и облицовка с «улыбкой». Модель выпускалась с 1965 года;
• вытянутые отверстия решетки и смещенные к краю подфарники. Версия использовалась для моделей ГАЗ 53 с 1984 года.

11.1. Заправочные объемы

Наименование	ГАЗ-3309	ГАЗ-3307
Топливный бак, л	105	105
Система смазки двигателя, л	12	10
Система охлаждения двигателя, л:
— с пусковым подогревателем	—	25,5
— без пускового подогревателя	16	21,5
Картер коробки передач, л	6	6
Картер заднего мОСТа, л	8,2	8,2
Картер рулевого механизма, л	0,45–0,5	0,6
Амортизатор (каждый), л	0,4	0,4
Гидроусилитель рулевого привода, л	1,8
Система гидравлического привода тормозов, л	1,2	1,2
Система гидравлического привода сцепления, л	0,2	0,2
Бачок омывателя ветрового стекла, л	2	2
Ступицы передних колес (каждая), г	250	250
Бензиновый бачок пускового подогревателя (устанавливается на части автомобилей), л	—	2

Приложение 2

Видео обзор

Впоследствии на автомобиле появились комбинированные двухламповые подфарники усовершенствованного типа. Горьковский автозавод предлагал различные модификации модели:

1. классический ГАЗ 53 (выпуск продолжался всего 1,5 года). Версия с 115-сильным мотором ЗМЗ-53;
2. ГАЗ 53А – улучшенная версия классической модели;
3. ГАЗ 53А-016 – армейский вариант с дополнительным топливным баком, новым оснащением и предпусковым подогревателем;
4. ГАЗ 53Б-02 – шасси для самосвала;
5. ГАЗ 53-05 – седельный тягач, не выпускавшийся серийно;
6. ГАЗ 53-40 – удлиненное шасси без кабины;
7. ГАЗ 53-50 – модель для государств с тропическим климатом;
8. ГАЗ 53-12 – модернизированная базовая вариация со 120-сильным мотором ЗМЗ-511 и увеличенной грузоподъемностью;
9. ГАЗ 53-27 – версия, работающая на сжатом природном газе.

Высокую популярность модели обеспечила доступная стоимость, которая позволяла выполнить солидный тюнинг на оставшиеся средства. Благодаря надежности и ремонтопригодности период эксплуатации автомобиля оставался достаточно большим. При этом ремонт машины можно было выполнять в полевых условиях, а запчасти для ГАЗ 53 всегда присутствовали в большом количестве и отличались небольшой стоимостью. При нормальном техническом обслуживании двигатель грузовика до первого капремонта проходил 400000 км.

ГАЗ 53 экспортировался в большинство государств соцлагеря: Монголию, Югославию, Польшу, Чехословакию, Финляндию, ГДР и Венгрию. Однако в начале 90-х история автомобиля завершилась. На смену ему пришла более совершенная модель ГАЗ 3307. Однако ГАЗ 53 и сейчас можно встретить на дорогах России и стран бывшего СССР.

11.4. Лампы, применяемые на автомобиле

Место установки	Тип
ГАЗ-3309	ГАЗ-3307
Фара	АКГ24–75+70–1	АКГ12–60+55–1
Передний фонарь:
— указатель поворота;	А24–21–3	А12–21–3
— габаритный свет	А24–5–1	А12–5
Фонарь заднего хода	А24–21–3	А12–21–3
Задний противотуманный фонарь	А24–21–3	А12–21–3
Боковой повторитель указателей поворота	А24–21–3	А12–21–3
Плафон кабины	А24–21–3	А12–21–3
Задний фонарь:
— указатель поворота и сигнала торможения;	А24–21–3	А12–21–3
— габаритный свет, освещение номерного знака	А24–5–1	А12–5
Подкапотная лампа	А24–5–1	А12–10
Блок контрольных ламп	А24–1,2	А12–1,2
Приборы	А 24–1	АМН12–3–1
Блок сигнализаторов	А24–1	А12–1
Кнопочные выключатели	А24–0,8	А12–1,2
Контрольная лампа выключателя аварийной сигнализации	АМН-24–3	А12–1,1

Приложение 5

Технические характеристики

Габаритные размеры автомобиля:

• длина – 6395 мм;
• ширина – 2280 мм;
• высота – 2190 мм;
• дорожный просвет – 265 мм;
• колесная база – 3700 мм;
• передняя колея – 1630 мм.

Снаряженная масса модели равняется 3200 кг, грузоподъемность – 4500 кг. При этом ГАЗ 53 может разгоняться с полной загрузкой до скорости в 90 км/час.

Расход Топлива

Топливный бак модели вмещает 90 л горючего. Согласно заводским данным, грузовик на 100 км пути при скорости в 40 км/час должен потреблять порядка 24 л топлива. Однако в реальности подобного показателя удается достичь крайне редко. Вероятно, при данном подсчете учитывалось то, что машина идет в накат и без загрузки, а погода стоит теплая и сухая. Средний расход топлива в обычных условиях составляет 27 л. С учетом загрузки показатель может возрасти до 30-32 л.

Двигатель

В разные периоды ГАЗ 53 комплектовался различными типами агрегатов.

Дебютные модели (до 1967 года) оснащались 6-цилиндровым двигателем ГАЗ 11. Данный мотор вырабатывал мощность в 82 л.с. и разгонял автомобиль до 74 км/час.

После первой модернизации (1964-1983 года) ГАЗ 53 получил 6-цилиндровый мотор ЗМЗ 53 (номинальная мощность – 115 л.с.). Это позволило увеличить предельную скорость передвижения и грузоподъемность.

Видео – сборка двигателя

В 1983-1992 годах ГАЗ 53 оборудовался 8-цилиндровой силовой установкой ГАЗ 53-12 (120 л.с.).

Примерно в тот же период Горьковский автозавод выпускал модификации с другими двигателями:

• дизельным ЗМЗ 511 (105 л.с.);
• карбюраторным дизельным ММЗ Д-245. Данный 4-тактный V-образный 8-цилиндровый агрегат отличался большей экономичностью и высокой производительностью. Его рабочий объем составлял 4,25 л, номинальная мощность – 125 л.с. Диаметр цилиндра двигателя равнялся 92 мм.

11.7. Эксплуатационные материалы

Наименование топлива, масла, смазки, рабочей жидкОСТи	ГОСТ, ОСТ или ТУ
Бензин «Нормаль-80» (ГАЗ-3307)	ГОСТ р 51105–97
Регуляр-92 (дубл.) — ГАЗ-3307	ГОСТ р 51105–97
Дизельное топливо (ГАЗ-3309)	ГОСТ р 52368–2005
Масло «ТНК Мотор ойл» (ГАЗ-3307)	ТУ 38.310–41–148–01
Масло уфалюб (ГАЗ-3307)	ТУ 38.302.032–90
Масло уфалюб-Люкс (ГАЗ-3307)	ТУ 0253.004.0576654–96
Масло Ангрол (ГАЗ-3307)	ТУ 38.601.01.220–92
Масло «Лукойл Стандарт»	ТУ 38.601–07–21–02
Масло «Яр-Марка» 1 и 2 (ГАЗ-3307)	ТУ 38.301.25.19–95
Масло «Яр-Марка» Экстра (ГАЗ-3307)	ТУ 38.301.25.36–97
Масло самойл (ГАЗ-3307)	ТУ 38.301.12002–94
Масло велс 1 и 2 (ГАЗ-3307)	ТУ 0253.072.00148636–95
Масло «Стандарт-3», «Стандарт-5» (ГАЗ-3309)	ТУ 38.301–19–79–98
Масло «Лукойл-Стандарт» (ГАЗ-3307)	ТУ 38.301–29–77–95
Масло «Спектрол» (ГАЗ-3307)	ТУ 0253.003.069113380–95
Масло «Ферганол» (ГАЗ-3307)	ТУ уз.39.3–145–96
Масло «НафтанМБ» (ГАЗ-3307)	ТУ рБ 057784770–90
Масло «Лукойл Авангард» (ГАЗ-3309)	ТУ 025–075–00148636–99
Масло «Лукойл Супер» (ГАЗ-3309)	ТУ 025–075–00148636–99
Масло «Юкос плюс» (ГАЗ-3307)	ТУ 0253–003–48120848–01
Масло «Consol Стандарт» (ГАЗ-3307)	ТУ 0253–017–17280618–2001
Масло м-8В (ГАЗ-3307)	ГОСТ 10541–78
Масло м63/10B (ГАЗ-3307)	ГОСТ 10541–78
Масло м43/6В1 (ГАЗ-3307)	ГОСТ 10541–78
Масло м10Г2 (ГАЗ-3309), М10Г2К (ГАЗ-3309)	ГОСТ 8581–78
Масло м8Г К (ГАЗ-3309) Масло м10ДМ (ГАЗ-3309)	ГОСТ 8581–78
ГОСТ 8581–78
Масло м8ДМ (ГАЗ-3309)	ГОСТ 8581–78
Масло тАП-15В	ГОСТ 23652–79
Масло тСП-15к	ГОСТ 23652–79
Масло «Супер Т-3» (ТМ5)	ТУ 38.301–19–62–01
Масло «Девон Супер Т» (ТМ-18)	ТУ 0253–035–00219158–99
Масло «Лукойл ТМ-5» SAE 85W-90	ТУ 38.601–07–23–02
Масло «Лукойл ТМ-5» SAE 75W-90	ТУ 38.601–07–23–02
Масло тСп-10	ГОСТ 23652–79
Масло тСP-9 гип	ТУ 38.1011238–89
Масло касторовое	ГОСТ 6990–75
Масло для гидромеханических и гидрообъемных передач марки «Р» (ГАЗ-3309)	ТУ 38.101.1282–89
Масло для гидромеханических и гидрообъемных передач марки «А» (ГАЗ-3309)	ТУ 38.101.1282–89
Масло вМГЗ (ГАЗ-3309)	ТУ 38.101.479–00
Масло веретенное АУ	ТУ 38.1011232–89
ЖидкОСТь Амортизаторная АЖ-12т	ГОСТ 23008–78
Смазка пушечная (ПВК)	ГОСТ 19537–83
Смазка литол-24	ГОСТ-21150–87
Смазка солидол Ж	ГОСТ 1033-.79
Смазка солидол С	ГОСТ 4366–76 ‘
Смазка цИАТИМ-201	ГОСТ 6267–74
Смазка № 158	ТУ 38.301–40–25–94
Смазка лита	ТУ 38.1011.308–90
Смазка графитная УСсА	ГОСТ 3333–80
ЖидкОСТи тормозные:
«РОСДОТ»	ТУ 2451–004–36732629–99
«Томь» класса III марки «А»	ТУ 2451–076–05757618–2000
АвтожидкОСТи охлаждающие:
Тосол-А40М, ‘Тосол-А65М	ТУ 6–57–95–96
ОЖ-40 «Лена», ОЖ-85 «Лена»	ТУ 113–07–02–88
«Cool Stream Standard»	ТУ 2422–002–13331543–2004
«Термосол“	ТУ 301–02–141–91

Приложение 8

Устройство

Для своего времени ГАЗ 53 выглядел очень современно. Модель имела цельную облицовку радиатора вровень с фарами. Автомобиль комплектовался рамой с большой прочностью. Рама была связывающим звеном агрегатов и узлов автомобиля. При желании шасси могло передвигаться без кузова и без кабины.

Бензобак модели располагался под креслом шофера, заливная горловина находилась за кабиной у края водительской двери. При переходе на газовое топливо данное решение оказалось особенно удобным, поскольку баллон устанавливался под кузовом, где у остальных грузовиков обычно находился бензобак.

Пуск автомобиля был весьма современным для того периода. Электростартер запускал мотор. Присутствовали электрические стеклоочистители и отопительная система, поддерживающая комфортную атмосферу в салоне.

Модель комплектовалась 2-дверной цельнометаллической кабиной. Пассажирское и водительское кресла были сделаны как единое целое (одна спинка и общая «седушка»). Сидеть в кабине было комфортно. При желании на сиденьях вполне могли уместиться три человека. В салоне имелись специальные места для запчастей, инструментов и прочих вещей. Приборный щиток не имел указателя давления масла и амперметра. Их заменили сигнальные лампы. В кабине также появились часы.

ГАЗ 53 имел сухое сцепление с гидравлическим приводом с одним ведомым и одним ведущим диском сцепления. Управление осуществлялось посредством 5-ступенчатой механической трансмиссии (4 передних и 1 задняя скорости). Переключение передач выполнялась через двойной выжим.

В состав тормозной системы грузовика входили 2 раздельных контура (на задние и передние колеса). Стояночный тормоз был механического типа с барабанным механизмом.

Электрическое оборудование модели включало

:

• комбинацию приборов в салоне;
• аккумуляторную батарею на 75 а/ч;
• стартер;
• генератор;
• автомобильную проводку;
• мотор отопительной системы;
• мотор стеклоочистителя;
• элементы системы зажигания.

За счет простоты конструкции с проводами в грузовике могли разобраться даже начинающие водители.

Среди недостатков ГАЗ 53 бывалые автолюбители выделяли:

• малый ресурс сцепления, которое впоследствии усложняло плавное движение;
• слабые рессоры модели, быстро выходящие из строя при движении с загрузкой по плохим дорогам;
• проблемы с карданным валом (откручивающиеся гайки);
• неприятности с электрооборудованием.

Интерьер и экстерьер

Газ-53 самосвал имел современный дизайн для своей эпохи. Радиатор был полностью отделан металлом. Рама имела высокую надёжность, служила долгие годы без поломок. Интересным решением конструкторов было поместить бензобак под кабину, а его горловину рядом с дверью водителя. Это оказывалось плюсом при переходе на газ: новое оборудование можно было установить под кузов (у всех грузовиков того времени там находился бензобак).

Зажигание Газ-53 было передовым в 1960-х годах. Конструкторы использовали электростартер. Для дополнительного удобства были добавлены отопительная система(сохраняет тепло в кабине в сильные морозы) и электрические стеклоочистители.

Отдельных сидений для водителя и пассажиров не было — присутствовал совмещённый диван. Его размеры позволяли удобно передвигаться нескольким людям в зимней одежде. За креслом присутствует специальное место для хранения инструментов и других вещей.

Эксплуатация ГАЗ-53 (ГАЗ-3507) самосвал. Страница 114 из 155

Сейчас стоит на продаже на RST , там со всех сторон .

а печка в него где? мне как то не очень на сарай похож, задняя дверь не практична, если чисто на зерно то неплохо. Но за все это 11500$ многовато. Наверное цена все портит)))

дует хорошо только прохладным, по заводскому это без газового редуктора, с газовым это как подскажите? напор проверю завтра.

нет с редуктором но только сделать малый круг как положено а печку до радиатора подключить,у Вас я так понял газон со старой кабиной с чего радиатор печки или их уже начали алюминиевые выпускать?

так дует плохо или холодным?хотя мой совет подключите всё по заводскому и будет Вам счастье,у меня при 40 градусах уже печка неплохо греет

дует хорошо только прохладным, по заводскому это без газового редуктора, с газовым это как подскажите? напор проверю завтра.

Размеры Газ-53

Вес транспорта — 3200 килограмм, с максимально загрузкой — 7850 килограмм. В документации указано, что «Труженик» может перевозить грузы весом до 4500 килограмм (первые версии до 3000 килограмм). В действительности он способен перевозить и 5, и 6 тысяч килограмм, но в таком случае потребуется скорая замена рессоров Газ-53.

Длина грузовика составляет 6400 сантиметров, ширина — 2400 см. В разгруженном состоянии высота составляет 2200 сантиметров. При полной загрузке развивает скорость до 90 км/ч, «порожняком» — до 110 км/ч.

Задний мост Газ-53 от переднего отделяет 3700 сантиметров. Дорожный просвет (265 миллиметров) позволяет преодолевать препятствия средних и малых размеров, а также неглубокие водные преграды.

При идеальных дорожных условиях (ровная дорога, плюсовая температура и отсутствие осадков), нулевой загруженности и скорости 40 километров в час расход топлива составляет 24 литра на 100 км. Практика показывает расход в 27 литров на 100 км при отсутствии загруженности. При полной загрузке расход увеличивается до 30 литров.

Кабина и шасси

Кабина Газ-53 — цельнометаллическая конструкция с двумя дверьми. В документации указана об одном пассажирском месте, но в кабине легко помещается два пассажира и один водитель. Это обеспечивается за счёт широкого дивана, в котором нет деления на места.

Рама Газ-53 является основным элементом грузовика: к ней крепятся кабина и кузов. Также она является связующими элементом между всеми узлами самосвала. Кузова бывают самых разных видов: они выполняют определённые цели и задачи: бортовые, фургоны, цистерны и т.д.

Устройство

За всю историю производства машины были использованы два бензиновых двигателя. Первый устанавливали до 1967 года — он имел шесть цилиндров. После этого машина оснащалася 4-литровым мотором с восемью цилиндрами. Несколько раз двигатель Газ-53 получал обновления, однако они были незначительными.

Конструкция мотора в своё время стала инновационной — сверху располагались клапана, алюминиевый блок и головка блока цилиндров. Такое устройство мотора так понравилось потребителям, что оно сохранилось и до наших лет: первоначальный вид имеет лишь маленькие изменения.

Он имеет название ЗМЗ-53. Несмотря на технологичный прорыв, конструкция имела определённые недочёты. Распределитель и катушка зажигания Газ-53 из-за конструкционных ошибок быстро выходили из строя. Запас рабочего ресурса — 400 тысяч км без капитального ремонта. В первые годы выпуска карбюратор был однокамерным — это стало основной причиной высокого расхода топлива. Затем стали использовать двухкамерный, это снизило расход.

Подвеска автомобиля Газ-53 была рессорной зависимой. Передняя часть оснащалась амортизаторами. В конструкцию рулевого механизма не было добавлено гидроусилителя, поэтому управлять транспортом затруднительно, требуется прикладывать немалые физические усилия. Скорости переключаются при помощи двойного выжимания сцепления. Карданная передача состоит из двух валов, они крепятся специальными шарнирами.

В конструкции больше плюсов, чем минусов. Он имеет простую конструкцию, редко ломается. Его можно легко починить даже в полевых условиях. Запчасти есть во всех специализированных магазинах, стоят недорого. Проводов в электронике используется минимальное количество, с ними сможет разобраться даже начинающий электрик.

Для поддержания оптимальных температурных показателей мотора используется система жидкостного охлаждения. В СССР антифриз и тосол пользователями грузовиков не использовались: в бак охлаждения заливали воду. В зимний период после окончания эксплуатации транспорта воду сливали, а утром заливали снова. При использовании горячей воды удавалось ускорить процесс запуска и прогрева силового агрегата.

Цилиндры расположены в два ряда — по четыре в каждом. На каждый ряд есть по одному блоку цилиндра. Блок и головки производились из алюминия. Головки разделяет впускной коллектор, в центр конструкции которого помещён карбюратор.

Система торможения оснащена гидравлическим приводом. На заднюю и переднюю ось оказывают влияние два разных контура. Стояночный тормоз — механический, состоит из барабанного механизма, который установлен на заднюю часть коробки передач Газ-53.

Система охлаждения Газ.

Здравствуй Уважаемые друзья! В данной статье мы с Вами ознакомимся с системой охлаждения двигателя ЗмЗ 511 и модификаций. Двигатель ЗмЗ 511 в основном устанавливается на грузовики марки Газ: такие как Газ 53, Газ 3307, а также полноприводные грузовики марки Газ: Газ 66 и Газ 3308. Ну конечно грузовики Газ разных модификации. И так, давайте разберемся, что из себя представляет система охлаждения двигателя ЗмЗ 511.

Система охлаждения двигателя грузовиков Газ — жидкостная, закрытая, с принудительной циркуляцией жидкости, заполняется низкозамерзающей жидкостью Тосол. Система охлаждения Газ состоит из водяной рубашки двигателя, водяного насоса, радиатора, термостата, вентилятора с кожухом, жалюзи, пробки радиатора и соединительных патрубков. Емкость системы — 21,5 л.

Температурный режим. Наиболее выгодный температурный режим работы двигателя находится в пределах 80 — 90 °С. Указанная температура поддерживается при помощи термостата, действующего автоматически, и жалюзи, управляемых водителем.

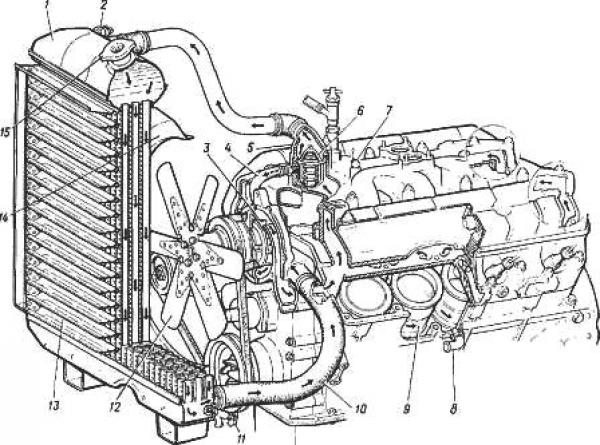

Схема системе охлаждения двигателя ЗмЗ 511. (рис. 1.)

1 — радиатор; 2 — датчик сигнализатора перегрева двигателя; 3 — водяной насос; 4 — перепускной шланг; 5 — шланг радиатора подводящий; 6 — термостат; 7 — датчик указателя температуры охлаждающей жидкости; 8 — штуцер подсоединения подогревателя; 9 — водяная рубашка блока цилиндров; 10 — шланг радиатора отводящий; 11 — кран сливной радиатора; 12 — вентилятор; 13 — жалюзи; 14 — кожух вентилятора; 15 —пробка радиатора.

Для контроля температуры охлаждающей жидкости, в кабине водителя, на щитке приборов, имеется указатель температуры, датчик 7 (ТМ100-В) которого устанавливается в водяной рубашке впускной трубы. Кроме того, на щитке приборов в указателе температуры, имеется сигнальная лампа, которая загорается красным светом, при повышении температуры охлаждающей жидкости до 104—109 °С.

Датчик 2 сигнализатора (ТМ104-Т) ввернут в верхний бачок радиатора. При загорании лампы красного света, в указателе температуры, следует немедленно остановить двигатель, выяснить и устранить причину его перегрева.

Термостат Газ 6 (рис .1.) с твердым наполнителем, одноклапанный ТС 108. Устанавливается в специальной полости на выходе охлаждающей жидкости из впускной трубы. Клапан термостата Газ начинает открываться при температуре 78—82 °С, а при температуре 93 — 95 °С он полностью открыт.

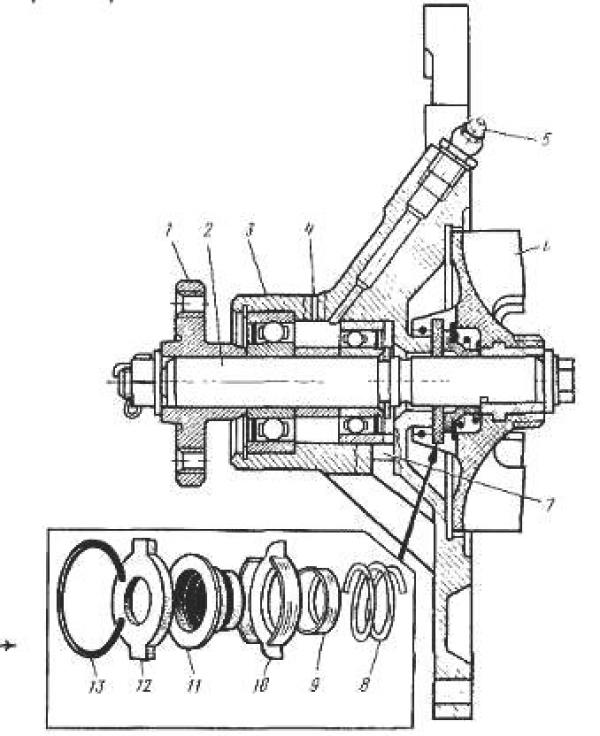

Водяной насос (помпа) Газ. (Рис.2.)

Водяной насос (помпа) Газ центробежного типа (рис.2). Валик 2 водяного насоса вращается в двух шариковых подшипниках, на концах имеет лыски. На один конец вала напрессовывается крыльчатка помпы Газ, а на другой — ступица. Крыльчатка закреплена болтом, ввернутым в резьбовое отверстие в торце вала. Ступица закреплена гайкой, навернутой на резьбовой конец вала.

Шариковые подшипники с находящейся между ними распорной втулкой, зажаты между ступицей шкива и упорным кольцом; имеют с наружных торцов войлочные сальники, вмонтированные в наружные обоймы подшипников, закрепленных в корпусе запорным кольцом.

Полость помпы Газ, в которой циркулирует охлаждающая жидкость, отделена от полости, в которой вмонтированы подшипники, резиновым самоподвижным сальником с уплотняющей шайбой из графитосвинцовой композиции.

В углубление крыльчатки помпы устанавливаются пружина 8, латунные обоймы 9 и 10, манжета 11, уплотняющая шайба 12 и запираются кольцом 13. Жидкость, просачивающаяся через сальник, стекает наружу через отверстие 7 в корпусе 3.

Через пресс-масленку 5, ввернутую в корпус водяного насоса (помпы) Газ, подшипники смазываются до тех пор, пока смазка не покажется в контрольном отверстии 4. Излишки смазки следует немедленно убрать во избежание попадания ее на ремни привода вентилятора и водяного насоса и ручьи шкива.

Замасленные ремни и ручьи необходимо протереть тряпкой, слегка смоченной в бензине. Для смазывания подшипников используется смазка Литол-24. В качестве дублирующей допускается использовать жировой смазочный материал.

Радиатор Газ, системы охлаждения (см. рис.1.) — трубчато-ленточный, медно-латунный, состоит из латунных (верхнего и нижнего) бачков, набора вертикальных латунных плоско-овальных трубок с располагаемыми между ними гофрированными медными лентами, пластин крепления радиатора, пробки радиатора и сливного краника.

К верхнему и нижнему бачкам радиатора Газ припаяны две стальные боковые стойки-пластины, с помощью которых радиатор и крепится, и они же придают радиатору необходимую жесткость, а также обеспечивают возможность крепления к нему кожуха вентилятора.

Радиатор Газ в нижней части крепится к специальным кронштейнам на раме посредством резиновых прокладок и в верхней части — двумя тягами. Пробка радиатора имеет два клапана: паровой, открывающийся при избыточном давлении 45 — 60 кПа, и воздушный, открывающийся при разрежении 1 — 10 кПа.

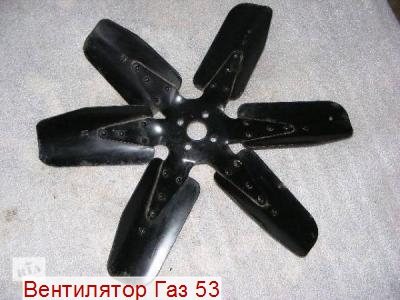

Вентилятор на грузовиках Газ 53 — шестилопастный, металлический, состоит из двух крестовин, между которыми вклепаны лопасти, крепится совместно со шкивом четырьмя болтами к ступице валика помпы. а на грузовиках Газ 3307 и модификации шестилопастной, пластмассовый, цельный, отлитый. Так же крепится совместно со шкивом четырьмя болтами к ступице валика помпы.

Вентилятор статически сбалансирован, приводится в движение от шкива коленчатого вала клиновым ремнем. Натяжение ремня осуществляется поворотом генератора, который приводится в движение этим же ремнем. Правильность натяжения ремня проверяют нажатием пружинным динамометром на него усилием 34 — 44 Н. При этом ремень вентилятора должен прогибаться на 10 — 15 мм.

Жалюзи — металлические, пластинчатые, управляются проволочной тягой с места водителя. Ручка тяги имеет несколько фиксируемых положений закрытия жалюзи для обеспечения необходимого температурного режима работы двигателя.

Верхний бачок радиатора Газ должен быть заполнен до заливной горловины. Понижение температуры приводит к снижению уровня жидкости, в связи с чем при отрицательных температурах возможно снижение ее уровня в радиаторе.

Однако даже при температурах ниже— 30°С уровень жидкости в радиаторе должен быть выше торцов охлаждающих трубок не менее чем на 50 мм. При прогреве двигателя с повышением температуры охлаждающей жидкости повышается ее уровень.

При отрицательных температурах допускается проводить, проверку уровня жидкости, на прогретом двигателе, для чего открывают пробку с радиатора Газ и убеждаются в наличии охлаждающей жидкости в верхнем бачке радиатора; устанавливают пробку на место, обращая внимание на ее установку; пробка должна плотно закрывать горловину радиатора для обеспечения герметичности системы охлаждения; прогреть двигатель до температуры выше 90 °С.

При ежедневном осмотре перед выездом проверяют натяжение ремней вентилятора. Ремень натянут правильно, если при нагрузке в 35 — 45 Н на середине участка между шкивами генератора и вентилятора прогиб будет в пределах 10 — 15 мм. Натяжение контролируют пружинным динамометром.

Через 4 года эксплуатации автомобилей Газ охлаждающую жидкость меняют, предварительно промыв систему охлаждения, для чего сливают охлаждающую жидкость, заполняют систему водой, пускают двигатель и прогревают его, затем, остановив, сливают воду, после охлаждения двигателя снова заполняют систему водой, повторяют промывку.

Жидкость из системы охлаждения Газ сливают при открытой пробке радиатора через три краника: с правой стороны блока цилиндров, на радиаторе и на шланге отопителя кабины.

В случае применения в системе охлаждения воды следует иметь в виду, что применение доброкачественной воды является одним из основных условий технически правильной эксплуатации двигателей, предупреждающей образование накипи и коррозии в системе охлаждения, что может привести к серьезным неполадкам, например к закупорке трубок радиатора.

Если уж так пришлось, залить воду в систему охлаждения двигателя, то лучше залить дождевую воду или растопленный снег. Так-как, содержание вредных для металла солей, в дождевой воде или растопленной снежной воде, минимальное количество. Применение воды с высокой жесткостью — артезианской или ключевой, а тем более морской — недопустимо.

Весной и осенью в случае применения воды, в систему охлаждения Газ, промывают. Примечание: Водяную рубашку двигателя и радиатор промывают отдельно. Промывку ведут в направлении, обратном циркуляции воды при работе системы. При промывке водяной рубашки двигателя необходимо снять термостат и вывернуть сливные краники. Радиатор снимают и промывают отдельно.

Неисправности помпы. Наиболее характерными неисправностями помпы Газ является течь воды через сальник крыльчатки в результате износа уплотняющей шайбы или манжеты сальника и изнашивание подшипника валика. Эти неисправности устраняются заменой изношенных деталей новыми.

Снимают водяной насос Газ с крышки распределительных шестерен. Зажав ступицу шкива в тисках, отвертывают болт крепления крыльчатки водяного насоса и снимают шайбы. Съемником спрессовывают крыльчатку с вала помпы.

Перед снятием крыльчатки, чтобы не повредить резьбу в валике водяного насоса, между торцом валика и болтом съемника необходимо поставить шайбу. Снимают запорное кольцо и вынимают уплотняющую шайбу, манжету сальника, обоймы манжеты и пружину сальника. Промывают и очищают детали водяного насоса.

Собирают крыльчатку с сальником, для чего в заднее углубление на крыльчатке укладывают последовательно пружину сальника, обоймы сальника, резиновую манжету, уплотняющую шайбу, и все эти детали закрепляют запорным кольцом. Если абсолютная величина изнашивания уплотняющей шайбы невелика, то ее можно установить вновь, повернув не изношенной стороной к корпусу водяного насоса.

Торец корпуса помпы Газ, по которому работает уплотняющая шайба, смазывают тонким слоем графитового смазочного материала перед напрессовкой крыльчатки на валик насоса. Это улучшает качество приработки рабочих поверхностей уплотняющей шайбы и торца корпуса помпы.

Напрессовывают крыльчатку на валик. Напрессовку производят до упора ступицы крыльчатки в торец лыски валика. На болт крепления крыльчатки надевают пружинную шайбу, плоскую шайбу и ввертывают болт в задний торец валика до упора; привертывают помпу к крышке распределительных шестерен, заменив его прокладку новой.

Если вдруг, Вы что то не нашли, или у Вас просто нет времени на поиски, то я рекомендую ознакомиться со статьями в категорий «Ремонт ГАЗ«. Я уверен Вы найдете ответ на свой вопрос, а если же нет напишите в комментариях интересующий Вас вопрос я обязательно отвечу.

Трансмиссия

Газ-53 — заднеприводный транспорт, задний мост Газ-53 — ведущий. Для начала движения используется КПП и карданный вал. Плавная работа сцепления у «Труженика» важна для комфортной езды: трогаться с места при его дефектах будет проблематично.

Для плавной работы сцепления оно оснащается гидравлическим приводом. Оно включает в себя два диска: ведущий и ведомый. Ведущий диск используется для настройки выжима. Коробка передач имеет 5 скоростей — четыре передние и одну заднюю. Третья и четвёртые передачи синхронизированы.

Первая и вторая передачи не синхронизированы, поэтому для переключения необходимо использовать двойное выжимание. КПП этого транспорта разрабатывалось на базе коробки Газ-51, там синхронизаторы отсутствовали.
