В холодное время года обогрев помещений становится важной задачей, и газовая пушка может стать эффективным решением. В этой статье мы предлагаем пошаговую инструкцию по созданию газовой пушки своими руками, что позволит сэкономить средства и получить устройство, адаптированное под ваши нужды. Также рассмотрим, как выбрать эффективную пушку, и представим обзор популярных моделей для осознанного выбора. Поддержите тепло в вашем доме с нашими рекомендациями и советами!

Принцип работы

В основе работы «газовых пушек» лежит обычная конфорка (горелка), которая нагревает воздух за счет сгорания кислорода, в результате чего образуются углекислый и угарный газы. С помощью мощного вентилятора, подключенного к электросети, эта газовая смесь выдувается из камеры сгорания.

В отличие от дизельных пушек, газовые устройства при сгорании топлива выделяют значительно меньше вредных веществ и угарного газа, что позволяет им требовать меньшей производительности принудительной вентиляции. Тем не менее, скорость и мощность обогрева у них остаются на том же уровне. Кроме того, конструкция газовых пушек проще, чем у дизельных аналогов, что делает их менее подверженными поломкам (в основном, при неправильной эксплуатации). Производители, как правило, предоставляют гарантию на такие устройства в среднем на 3 – 6 лет.

Эксперты в области отопительных систем отмечают, что газовая пушка может стать эффективным решением для обогрева помещений, особенно в условиях ограниченного бюджета. Создание такого устройства своими руками требует внимательности и соблюдения техники безопасности. В первую очередь, важно подготовить необходимые материалы, такие как газовый баллон, вентилятор и корпус, который будет служить теплообменником.

Согласно рекомендациям специалистов, процесс начинается с создания устойчивой основы для пушки, после чего устанавливается вентилятор, обеспечивающий циркуляцию воздуха. Затем следует подключение газового баллона и монтаж системы подачи газа. Эксперты подчеркивают, что важно тщательно проверять все соединения на герметичность, чтобы избежать утечек.

После завершения сборки необходимо провести тестирование устройства в безопасных условиях, чтобы убедиться в его работоспособности. При правильном подходе самодельная газовая пушка может стать надежным помощником в холодное время года.

https://youtube.com/watch?v=_rk4Dnwa1VU

Закрытые и открытые пушки

Условно все газовые пушки классифицируются на открытые и закрытые:

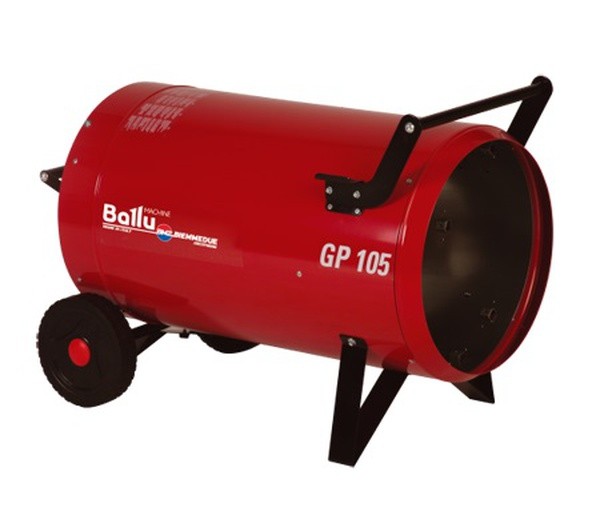

• Открытые (прямого нагрева). Имеют более простую конструкцию, горелка открыта, все сгораемые газы попадают в помещение. Обязательно для нормальной работы требуют качественной вентиляции обогреваемого помещения.

• Закрытые (непрямого нагрева). Горелка закрыта, дополнительно имеется выход для удаления отработанного газа. Такие пушки менее мощны и эффективны, требуют обязательного подключения к дымоходу, но абсолютно безопасны (и их мощно использовать даже в небольших жилых помещениях). В качестве нагревательного элемента используются либо воздушные ТЭНы, либо радиаторы (кольцевые нагреватели).

Как правило, открытые используются в нежилых помещениях (гараж, сарай, склад), закрытые – в жилых или в тех, где имеются проблемы с вентиляцией.

Интересные факты

Вот несколько интересных фактов о газовых пушках для обогрева помещений и их самостоятельном изготовлении:

1. Эффективность обогрева: Газовые пушки могут быстро и эффективно обогревать большие помещения благодаря высокой мощности и способности быстро нагревать воздух. Они часто используются в строительстве и на складах, где требуется быстрое поднятие температуры.

2. Простота конструкции: Многие газовые пушки имеют простую конструкцию, что позволяет сделать их своими руками. Основные компоненты, такие как горелка, вентилятор и корпус, могут быть собраны из доступных материалов, что делает проект доступным для домашних мастеров.

3. Безопасность и вентиляция: При создании газовой пушки важно учитывать безопасность. Необходимо обеспечить хорошую вентиляцию, чтобы избежать накопления угарного газа. Также стоит использовать только качественные компоненты и следовать инструкциям, чтобы минимизировать риски при эксплуатации устройства.

Эти факты подчеркивают как практическую сторону использования газовых пушек, так и важность соблюдения мер безопасности при их изготовлении и использовании.

Классификация по типу подключения

Газовые пушки классифицируются по способу подключения и типу используемого топлива на следующие категории:

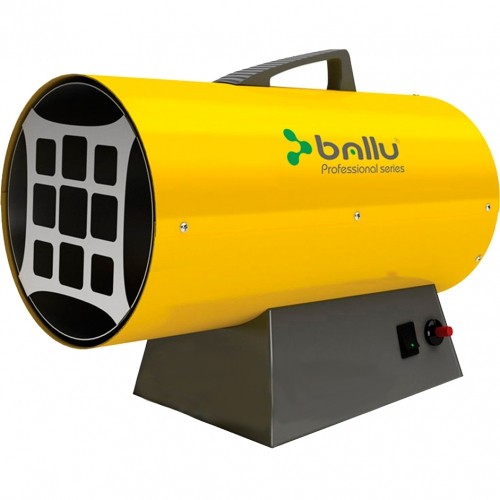

1. Метановые. Эти устройства подключаются напрямую к бытовой газораспределительной сети. Также возможно использование метана из баллонов, однако заправка таких баллонов доступна не на всех заправках, а сам процесс занимает много времени и требует специального оборудования.

2. Пропановые. Эти модели работают на смеси пропан-бутан и подключаются к газовым баллонам. Они более популярны, поскольку пропан является достаточно экономичным вариантом, а заправка баллонов занимает минимальное время.

Цены на модельный ряд газовых пушек MASTER BLP 17M

Газовая пушка MASTER BLP 17M

Плюсы и минусы тепловых пушек

Газовые тепловые пушки обладают рядом очевидных преимуществ:

• доступная цена;
• простой дизайн (многие неисправности можно быстро устранить самостоятельно);
• экономичность (обогрев стоит значительно дешевле, чем у дизельных, «отработанных» или электрических моделей, некоторые из них можно подключить к бытовой газовой сети);
• высокая мощность при компактных размерах и легком весе (в среднем, вес пушки с комплектующими составляет от 5 до 15 килограммов, в зависимости от мощности);
• существуют модели с возможностью подключения к аккумуляторным батареям (что позволяет работать без зависимости от электросети);
• гораздо безопаснее, чем дизельные устройства.

Однако у них имеются и недостатки. К основным можно отнести:

• использование газа в качестве топлива, что при неправильной эксплуатации может привести к пожару;
• необходимость в качественной приточной вентиляции в обогреваемом помещении (в противном случае существует риск отравления угарным газом);
• требуют постоянного обслуживания (включая чистку системы газоподачи, замену фильтров и прочее);
• неравномерный обогрев помещения (теплый воздух скапливается в верхней части, в то время как холодный опускается к полу, разница температур может достигать 20 градусов).

Цены на модельный ряд газовых пушек СПЕЦ IGE-15

Газовая пушка СПЕЦ IGE-15

Дополнительные функции

В газовых тепловых пушках можно встретить ряд дополнительных функций:

1. Система автоматического розжига. Она может работать как от электрической сети, так и с помощью механического пьезоэлемента. Если такие системы отсутствуют, запуск устройства осуществляется вручную (например, с помощью спички или другого источника огня, который подносят к соплу горелки).
2. Регулировка скорости вращения вентилятора. Эта функция позволяет адаптировать мощность воздушного потока: для небольших помещений – уменьшить, для больших – увеличить.
3. Регулировка подачи газа. Данная опция активирует «турбо-режим», при котором нагревательный элемент достигает высокой температуры всего за 10-20 секунд, что обеспечивает мгновенный обогрев помещения.

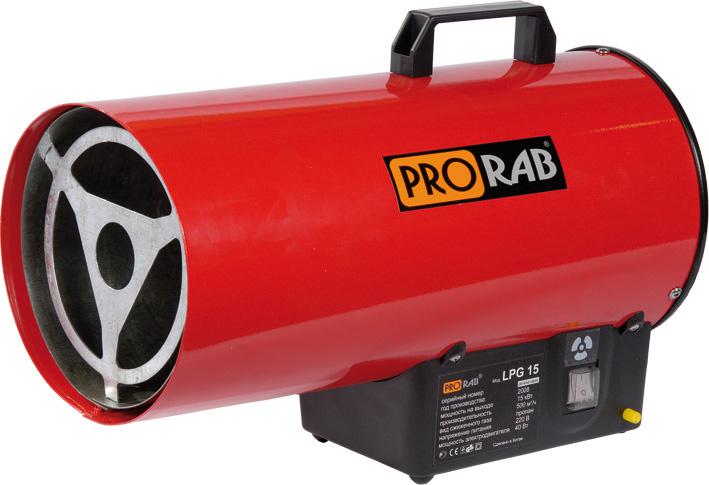

4. Наличие дополнительных датчиков. К ним относятся датчик утечки газа, датчик падения давления, термостат (реагирующий на окружающую температуру) и индикатор положения (в случае опрокидывания устройства он блокирует подачу газа и отключает пушку).
5. Термопара. Она позволяет вентилятору автоматически изменять скорость вращения в зависимости от температуры в камере сгорания или ТЭНе.

Кроме того, производители начали выпускать автоматические газовые пушки, которые функционируют по принципу обычных электрических обогревателей с термостатом. Эти устройства автоматически включаются и отключаются, поддерживая заданную температуру в помещении. Однако стоит отметить, что порог срабатывания таких систем достаточно высокий, поэтому ожидать точности в поддержании температуры до 0,5 градуса не стоит.

Видео – Газовая пушка, отопление гаража (стоит ли брать)

Узнайте, как выбрать отопительный газовый напольный котел для частного дома, в специальной статье на нашем портале.

https://youtube.com/watch?v=KAlaB07Ango

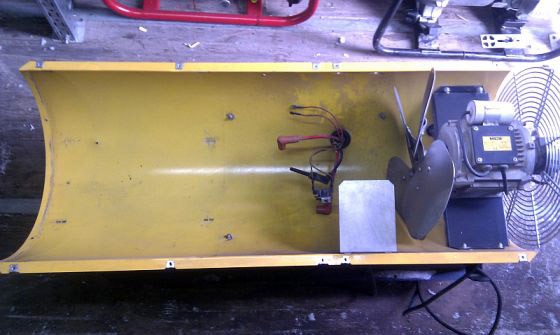

Как сделать газовую пушку своими руками – пошаговая инструкция

Понимание принципа работы простой газовой пушки позволяет легко создать аналогичное устройство в домашних условиях. Основное, что потребуется – это правильно подобранные компоненты. В качестве корпуса можно взять кусок оцинкованной трубы диаметром от 100 мм (рекомендуется – 200 мм), а в качестве горелки подойдет любой примус (желательно с возможностью регулировки подачи топлива). Все необходимые материалы можно найти в магазинах строительных или хозяйственных товаров.

Еще один важный момент – это принудительная конвекция. Если газовый поток достаточно мощный, то устанавливать систему для самостоятельного выдува прогретого воздуха не обязательно. Главное – использовать трубу с открытыми концами, так как в этом случае воздушный поток будет создаваться автоматически благодаря разнице температур на концах цилиндра.

Если же конвекция необходима, то на задней части трубы можно установить обычный бытовой вентилятор. Важно отрегулировать скорость вращения лопастей так, чтобы создаваемый поток воздуха не гасил пламя горелки. Обычно достаточно 200 – 300 оборотов в минуту.

Таким образом, для изготовления газовой пушки своими руками потребуется выполнить следующие шаги:

Шаг 1. Подобрать подходящий корпус. Оптимально – стальная труба диаметром 200 мм и длиной не менее 80 сантиметров.

Шаг 2. В верхней части трубы сделать отверстие для установки сопла с горелкой. Это можно сделать с помощью ступенчатого сверла. Стандартный диаметр входа под сопло составляет около 25 мм (можно установить и водопроводный кран, но лучше использовать газовый, так как они имеют конструктивные отличия).

Шаг 3. Установить горелку. Она крепится на шайбе или муфте, которая затягивается снаружи трубы. Все соединения обязательно обрабатываются огнеупорным герметиком (например, автомобильным, который используется для монтажа прокладок в блоке цилиндров), чтобы избежать утечек газа и обратной тяги в камере сгорания.

Шаг 4. При необходимости установить вентилятор на задней части трубы. Не обязательно делать все герметичным, главное – создать направленный поток воздуха.

Шаг 5. Подключить готовую пушку к источнику газа (пропан или метан – в зависимости от типа горелки) и провести тестовый запуск. Автоподжога в данной системе не предусмотрено, поэтому горелку нужно будет запускать вручную.

При тестовом запуске важно убедиться в отсутствии утечек газа (проверить все соединения) и в нормальном нагреве горелки (она не должна перегреваться, покрываться копотью или становиться красной).

Тестирование и проверка работоспособности должны проводиться на улице, а не в закрытом помещении. Необходимо помнить, что такие устройства могут быть опасными, поэтому без достаточного опыта пытаться их изготовить самостоятельно – не самое лучшее решение. При работе с ними рядом обязательно должен находиться кто-то, чтобы в случае поломки можно было немедленно отключить устройство.

Использовать самодельные тепловые пушки для обогрева не рекомендуется. Они лучше подходят для быстрой просушки помещений или тепловой обработки поверхностей (например, для борьбы с плесенью и грибком).

Видео – Газовая тепловая пушка своими руками

https://youtube.com/watch?v=wbGlpC_-oJE

Как выбрать газовую пушку в магазине и на что ориентироваться

При выборе газовой пушки для домашнего использования важно учитывать несколько ключевых характеристик:

1. Мощность. Она измеряется в киловаттах (кВт), и производители иногда указывают объем воздуха, который может быть обогрет за час работы. В первом случае следует придерживаться правила: 1 кВт на 10 м² – это минимальный показатель. Во втором случае необходимо рассчитать общий объем помещения, которое планируется обогревать, и разделить его на 2. Это даст вам минимальную мощность устройства, необходимую для прогрева помещения за 30 минут непрерывной работы. Например, если газовая пушка обогревает объем воздуха в 300 м³, то она будет оптимально подходить для помещения объемом 150 м³ (не путайте объем с площадью – это разные параметры).
2. Тип подключения. Здесь речь идет о горелках с закрытой или открытой конструкцией. Закрытые горелки стоят дороже и предназначены для «аварийного» отопления жилых помещений. Для других целей их приобретать нецелесообразно. Открытые горелки – это лучший выбор для гаражей, сараев, складов и других нежилых пространств.
3. Автоподжог. Эта функция не является обязательной. Более того, пьезоэлементы могут быстро выйти из строя, но их наличие увеличивает стоимость пушки на 10 – 20%.
4. Дополнительные функции. К ним относятся регулировка скорости вентилятора, системы датчиков, терморегуляторы и прочее. Эти функции помогают автоматизировать работу устройства, однако производители не рекомендуют оставлять обогреватели с такими функциями без присмотра. Кроме того, наличие датчиков также увеличивает цену устройства. Если вы хотите сэкономить, можно рассмотреть модели без этих дополнительных функций.
5. Питание вентилятора. Он может работать от 220В или от 12В постоянного тока. Второй вариант удобен тем, что пушку можно использовать в мобильном режиме, даже если нет доступа к бытовой электросети. Если такая возможность не требуется, лучше выбрать модель с двигателем на 220В. Оптимально, если двигатель будет бесщеточным – такие устройства отличаются надежностью и долговечностью, хотя и стоят дороже.

Таблица 1. Основные характеристики газовых пушек, которые стоит учитывать при покупке.

Обзор популярных моделей

Анализируя информацию на тематических форумах можно выделить следующие популярные газовые горелки среди российских потребителей:

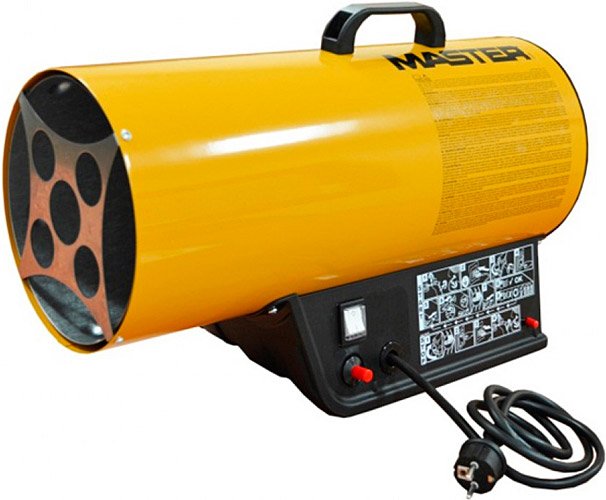

1. MASTER BLP 17M. Идеальный вариант для отопления гаража. Надежная и долговечная техника, редуктор «неприхотлив» к качеству подаваемого газа. Есть регулятор мощности от 10 до 16 кВт, так что подойдет для гаражей вплоть до 150 м². Единственный минус – это ручной поджиг, хотя из-за этого устройство практически никогда не ломается, производитель вообще дает 3-летнюю гарантию. Средняя стоимость – 9 тысяч рублей.
2. СПЕЦ IGE-15. Пушка российского производства. Имеет небольшие размеры, подходит для использования при монтаже натяжных потолков или для сушки стен после окрашивания. Мощность – 15 кВт, но поток – узконаправленный. Имеет 2 ступени нагрева, в комплекте имеется шланг для подключения к баллону (с переходниками). Средняя цена – 5,2 тысячи рублей.
3. Калибр ТПГ-10. Тоже российского производства, мощность – до 10 кВт, подходит для небольших помещений. Редуктор – разборной, производитель предусмотрел его полную замену на аналог. Также вентилятор – обслуживаемый, не запрессованный в подшипник. Но функционал – минимальный. Зато стоимость – всего 4 тысячи рублей.
4. Kroll P 10. Популярная модель зарубежного производства. Работает при подключении к баллонам, есть пьезоподжиг, защитный термостат и датчик давления. Производительность небольшая – до 300 м³ в час, но поток разогретого воздуха – не узконаправленный, как в других моделях. Средняя цена – 9,5 тысяч рублей.
5. Профтепло КГ-57. Теплопушка промышленного типа с производительностью до 1400 м³ в час. Выпускается в двух модификациях – с подключением к 220В и 380В. Последняя – шумная в работе, но она и не подходит для небольших помещений. Есть контроль пламени, а также датчик, который выключает пушку при обнаружении движения впереди неё (его можно принудительно отключить). Средняя цена – 11 тысяч рублей.

Рекомендуем нашу статью на тему – Отопительные котлы для частного дома, где мы разобрали принцип их работы и как запустить систему отопления пошагово.

Итого, газовая пушка – отличный вариант для быстрого прогрева нежилых помещений. Для жилых – не лучший вариант, так как требует подключения к дымоходу. Но сделать пушку можно и самостоятельно, на все это потребуется всего 2 – 3 тысячи рублей (на все материалы).

Цены на модельный ряд газовых пушек Калибр ТПГ-10

Газовая пушка Калибр ТПГ-10

Безопасность при использовании газовой пушки

При использовании газовой пушки для обогрева помещений необходимо соблюдать ряд мер безопасности, чтобы избежать несчастных случаев и обеспечить безопасную эксплуатацию устройства. Ниже приведены основные рекомендации, которые помогут вам минимизировать риски.

1. Правильная установка

Перед тем как включить газовую пушку, убедитесь, что она установлена на ровной, устойчивой поверхности, вдали от легковоспламеняющихся материалов, таких как мебель, ткани и бумага. Рекомендуется оставлять свободное пространство вокруг устройства для обеспечения хорошей вентиляции.

2. Проветривание помещения

Газовые пушки выделяют углекислый газ и могут потреблять кислород, поэтому важно обеспечить хорошую вентиляцию в помещении. Открывайте окна или двери, чтобы обеспечить приток свежего воздуха. Если вы используете пушку в закрытом помещении, следите за уровнем кислорода и избегайте длительного использования без вентиляции.

3. Проверка оборудования

Перед использованием газовой пушки обязательно проверьте все соединения и шланги на наличие утечек. Используйте мыльный раствор для обнаружения утечек: если на шлангах или соединениях появляются пузырьки, это сигнализирует о проблеме. В таком случае немедленно отключите устройство и устраните неисправность.

4. Использование качественного топлива

Для работы газовой пушки используйте только рекомендованное производителем топливо. Не смешивайте разные виды газа и не используйте несертифицированные источники топлива, так как это может привести к неисправностям и опасным ситуациям.

5. Обеспечение доступа к средствам пожаротушения

В помещении, где используется газовая пушка, должны находиться средства для тушения пожара, такие как огнетушитель. Убедитесь, что он находится в рабочем состоянии и доступен в случае необходимости. Также полезно иметь под рукой ведро с песком или воду для экстренных случаев.

6. Не оставляйте без присмотра

Никогда не оставляйте газовую пушку без присмотра, особенно если в помещении находятся дети или домашние животные. Отключайте устройство, когда оно не используется, и следите за его работой во время эксплуатации.

7. Соблюдение инструкций производителя

Всегда следуйте инструкциям и рекомендациям, предоставленным производителем газовой пушки. Это поможет избежать неправильного использования и обеспечит безопасную эксплуатацию устройства.

Соблюдение этих простых правил поможет вам безопасно использовать газовую пушку для обогрева помещений и избежать неприятных ситуаций. Помните, что безопасность всегда должна быть на первом месте!

Вопрос-ответ

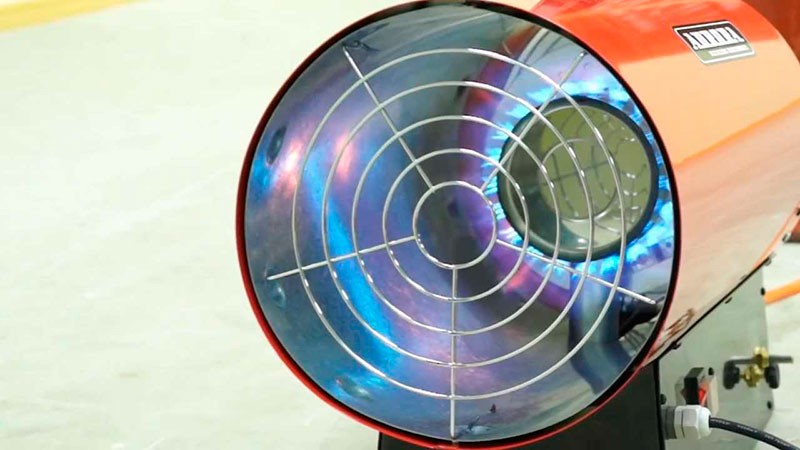

На сколько хватит баллона газа для тепловой пушки?

Композитного баллона на 12 литров будет достаточно, чтобы вся конструкция была довольно мобильной, а пушка работала около 6 часов. Соответственно, для тепловой пушки на 70 кВт с потреблением 5 кг/час баллона на 12 литров газа хватит меньше чем на 1,5 часа работы.

Можно ли обогревать помещение газовой пушкой?

Для автономного обогрева жилых помещений без ограничений можно использовать только электрические тепловые пушки. Агрегаты на газовом горючем разрешены ограниченно.

Чем можно заменить тепловую пушку?

Ответ определенно положительный. Тепловую завесу можно заменить инфракрасным обогревателем. Не во всех случаях это целесообразно и эффективно, но в некоторых такая замена будет самым оптимальным вариантом.

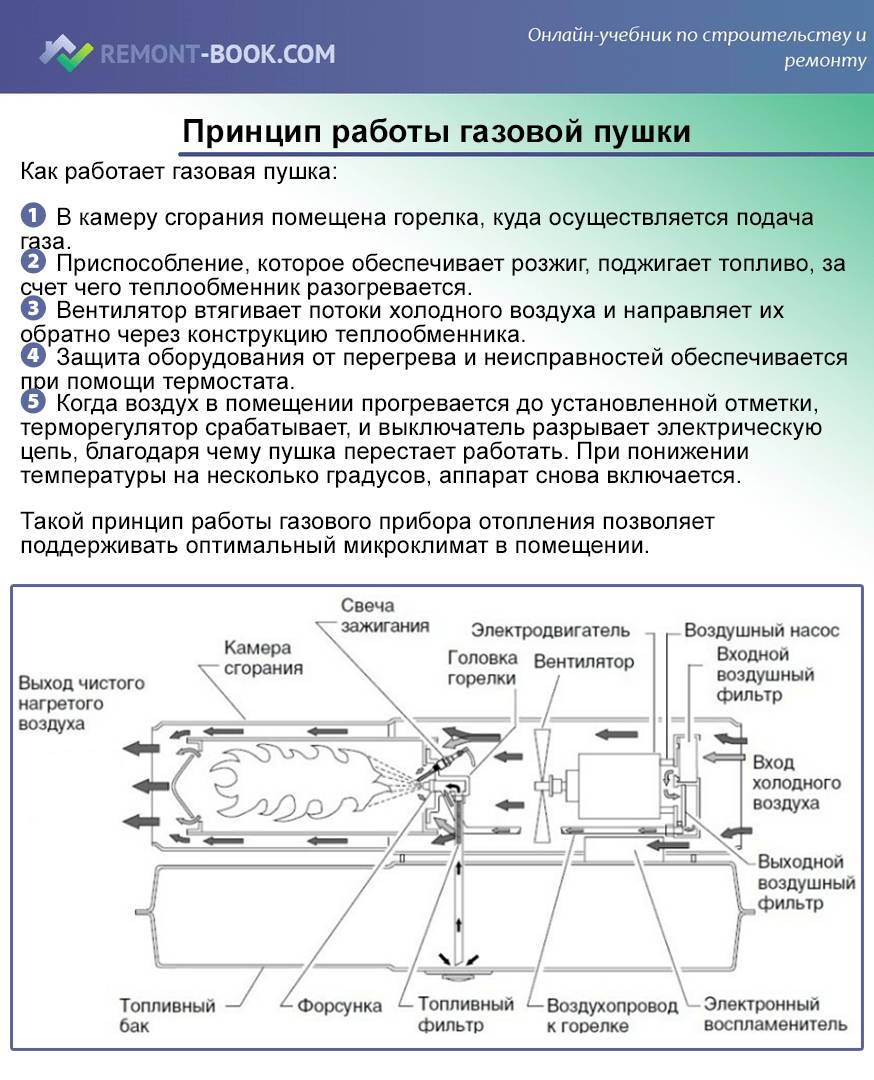

Как устроена газовая тепловая пушка?

Принцип работы газовой тепловой пушки. Конструкция газовой тепловой пушки включает в себя два основных элемента: в металлический корпус помещается газовая горелка для сжигания топлива с образованием тепловой энергии и вентилятор, который нагнетает воздух в корпус и выводит наружу нагретые воздушные массы.

Советы

СОВЕТ №1

Перед началом сборки газовой пушки убедитесь, что у вас есть все необходимые материалы и инструменты. Это поможет избежать лишних перерывов в процессе работы и обеспечит более безопасное выполнение проекта.

СОВЕТ №2

Обязательно ознакомьтесь с правилами безопасности при работе с газом. Используйте защитные очки и перчатки, а также работайте в хорошо проветриваемом помещении, чтобы избежать накопления вредных газов.

СОВЕТ №3

При сборке газовой пушки следуйте пошаговой инструкции и не пропускайте важные этапы. Это поможет избежать ошибок, которые могут привести к неправильной работе устройства или даже к аварийным ситуациям.

СОВЕТ №4

После завершения сборки обязательно проведите тестирование газовой пушки в безопасных условиях. Убедитесь, что все соединения герметичны, а устройство работает корректно, прежде чем использовать его для обогрева помещений.
