Электроинструменты, такие как шуруповерты, стали важными помощниками в ремонте и строительстве. Со временем аккумуляторы этих устройств могут терять эффективность или выходить из строя. В этой статье мы расскажем, как диагностировать неисправности аккумулятора шуруповерта и восстановить его работоспособность. Вы получите пошаговые инструкции, полезные советы и наглядные материалы, которые помогут сэкономить на покупке нового аккумулятора и продлить срок службы инструмента.

Как выглядит аккумулятор шуруповерта?

Несмотря на множество моделей этих инструментов, аккумуляторы всех шуруповёртов имеют схожий дизайн. Они представляют собой пластиковый корпус, внутри которого размещены различные элементы питания. Эти элементы соединяются в единую цепь так, чтобы проводки «банок» с обеих сторон соединялись с контактами, которые обеспечивают питание для шуруповёрта.

Все аккумуляторы имеют простую конструкцию, с которой сможет справиться даже новичок, не обладающий глубокими знаниями в электротехнике. В дополнение к элементам питания в корпусе блока часто находятся:

• терморезистор – отвечает за контроль температуры элементов во время зарядки;
• термовыключатель – автоматически размыкает цепь при перегреве аккумулятора;
• плата управления и контроля (присутствует только у литий-ионных аккумуляторов).

Эксперты в области ремонта электроинструментов утверждают, что восстановление аккумулятора для шуруповерта начинается с тщательной диагностики. Первым шагом является проверка состояния элементов аккумулятора с помощью мультиметра. Если напряжение ниже нормы, это может указывать на износ или повреждение ячеек. Важно также обратить внимание на физическое состояние аккумулятора: трещины, коррозия или утечки могут свидетельствовать о необходимости замены.

После определения неисправности специалисты рекомендуют провести восстановление. Это может включать в себя балансировку ячеек, замену поврежденных элементов или полную перезарядку. В некоторых случаях возможно использование специальных восстановительных зарядных устройств, которые помогают вернуть аккумулятор к жизни. Однако эксперты подчеркивают, что не всегда восстановление является целесообразным, и иногда лучше инвестировать в новый аккумулятор, особенно если старый уже отслужил свой срок.

https://youtube.com/watch?v=m1E9NEVBcfU

Разновидности аккумуляторов

Таблица 1. Распространенные виды АКБ.

Обратите внимание! Существует еще один вид аккумуляторов – литий-полимерные, но они не используют для таких инструментов. В основном их устанавливают в смартфоны, планшетные ПК.

Интересные факты

Вот несколько интересных фактов о ремонте аккумуляторов для шуруповертов:

1. Типы аккумуляторов: Шуруповерты могут использовать разные типы аккумуляторов, такие как никель-кадмиевые (NiCd), никель-металлогидридные (NiMH) и литий-ионные (Li-ion). Каждый из этих типов имеет свои особенности в ремонте и восстановлении. Например, NiCd аккумуляторы могут страдать от эффекта памяти, что требует специального подхода к их восстановлению.

2. Тестирование ячеек: При ремонте аккумулятора важно проверить каждую ячейку на наличие короткого замыкания или снижения напряжения. Для этого можно использовать мультиметр. Если одна из ячеек имеет значительно более низкое напряжение, это может указывать на её неисправность, и её следует заменить.

3. Восстановление с помощью балансировки: В некоторых случаях можно восстановить аккумулятор, используя процесс балансировки. Это включает в себя зарядку и разрядку каждой ячейки отдельно, чтобы выровнять их напряжение. Такой подход может продлить срок службы аккумулятора и улучшить его производительность, особенно если он состоит из нескольких ячеек, соединённых последовательно.

Цены на аккумуляторы для шуруповертов

Аккумулятор для шуруповертов

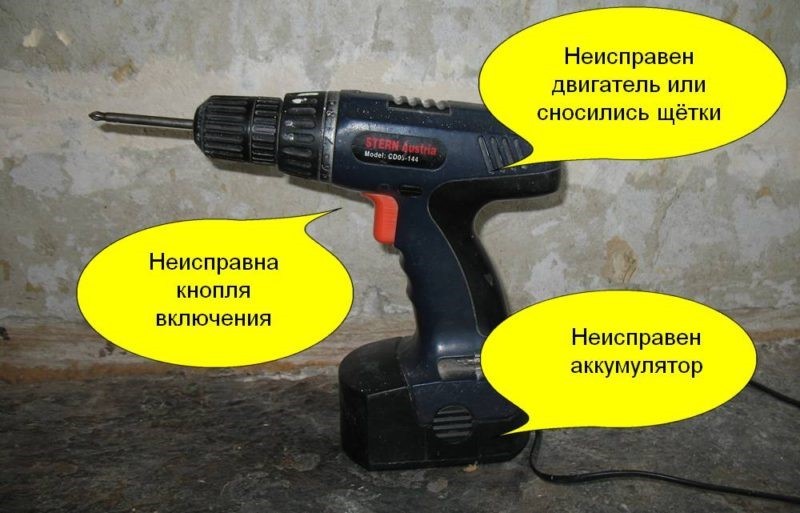

Неполадки в работе шуруповерта

Несмотря на разнообразие источников питания для АКБ, все они имеют похожее строение, а значит и неисправности у них одинаковые:

• разрыв цепочки, соединяющей банки;
• потеря емкости заряда (одного или нескольких);
• испарение электролита;
• разложение лития (только в некоторых батареях).

Снижение емкости элементов АКБ – это распространенная проблема, которая случается даже при недолгом использовании устройства. Обусловлена неполадка тем, что даже когда единичный заряд утрачивает емкость, остальные банки уже не могут полноценно заряжаться. В результате сокращается время беспрерывного использования шуруповерта.

Причиной подобной поломки является «эффект памяти» или испарение электролита в элементах питания, которое происходит при их сильном нагревании. Тем не менее, даже с такими неприятностями можно справиться в домашних условиях, не обращаясь к специалистам.

Неработающие элементы восстанавливают или заменяют новыми. Второй случая актуален для литий-ионных АКБ, в которых произошло разложение лития – в этом случае останется только купить новый источник питания.

Ремонт аккумулятора шуруповерта

Большинство неисправностей аккумулятора шуруповерта можно устранить своими силами. Для этого важно определить причину проблемы и знать методы её решения.

Подробная диагностика АКБ: пошаговая инструкция

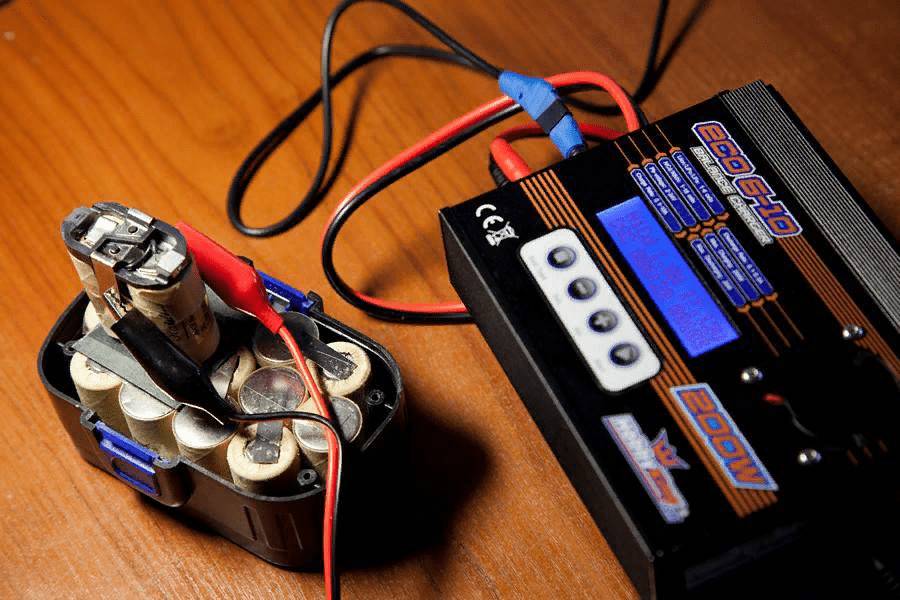

Шаг первый: необходимо зарядить источник питания на 100%. Если речь идет о никель-кадмиевом аккумуляторе, то его сначала разряжают до ноля, чтобы избежать «эффекта памяти».

Шаг второй: далее потребуется удалить крышку пластикового блока. Сделать это намного проще, если она прикручена шурупами – их придется открутить. Тем не менее, часто эту крышку фиксируют на клей, поэтому необходимо взять канцелярский нож и осторожно пройтись по шву, после чего получится легко отсоединить верхнюю часть отверткой.

Шаг третий: теперь предстоит внимательно рассмотреть состояние внутренних элементов, выявить повреждения: нарушение целостности цепочки, потекший электролит и прочее.

Шаг четвертый: далее следует замерить авометром уровень напряжения каждой банки. Для никель-кадмиевых и никель-металлогидридных источников должно быть напряжение около 1,3 В. Для литий-ионных банок заряд составляет – 3,7 В. Рекомендуется подписать уровень напряжения каждой батареи, чтобы не перепутать их.

Шаг пятый: теперь необходимо сделать нагрузку для аккумулятора, присоединив к выходам небольшую лампочку. В таком виде банки следует подержать некоторое время, а после снова измерить прибором напряжение. Тогда получится выявить звено с высокой просадкой.

После обнаружения дефектных элементов аккумулятора следует подобрать оптимальный метод их восстановления. Сделать это можно двумя способами:

1. Отремонтировать неисправные банки прошивкой током с высоким уровнем напряжения или добавлять внутрь фильтрованную жидкость в случае испарения электролита. Тем не менее, таких мер хватит лишь на некоторое время, а потом придется заменить банки.
2. Заменить неисправные банки – это лучший способ решения проблемы. При желании можно взять уже использованные источники питания, но работающие.

Особенности восстановления дефектных элементов АКБ

Восстановить утраченные характеристики можно лишь у тех аккумуляторов, которые подвержены «эффекту памяти». Для этого потребуется специальное зарядное устройство с высокой мощностью, которое позволяет контролировать как силу тока, так и напряжение. Затем с помощью этого устройства следует воздействовать на элементы с пониженным напряжением.

Также существует метод восстановления, основанный на сжатии. Эта процедура заключается в добавлении жидкости в электролит, который испарился.

Восстановление АКБ: пошаговая инструкция

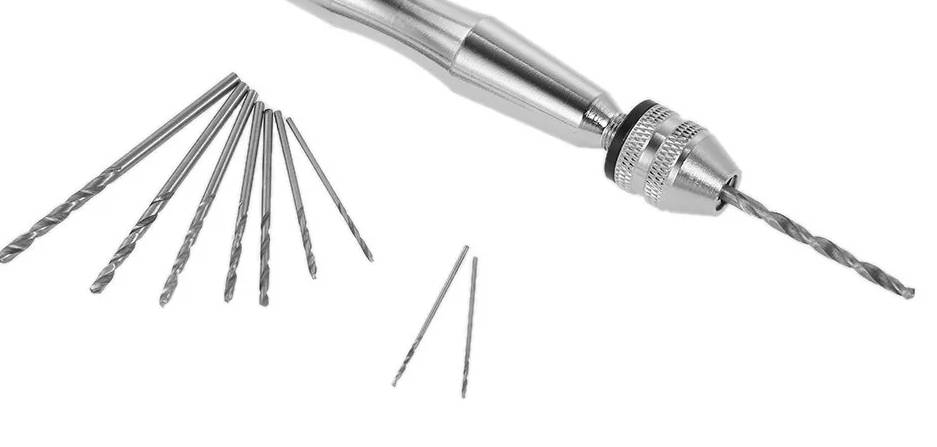

Шаг первый: сделать едва заметное отверстие в неработающей банке (где располагается минусовой контакт) с помощью тончайшего сверла.

Шаг второй: шприцом с иглой через отверстие выкачать воздух из банки. Затем этим же шприцом ввести внутрь через отверстие фильтрованную воду.

Шаг третий: следует залепить отверстие кусочком эпоксидной смолы.

Универсальность эпоксидной смолы сделала ее востребованной во многих отраслях человеческой деятельности – от машиностроения до изготовления декоративных изделий и сувениров. Как развести эпоксидную смолу с отвердителем? Подробнее об уникальных свойствах ЭС читайте в специальной статье.

Шаг четвертый: потом останется только разрядить все источники, сделав дополнительную нагрузку той же лампой. После чего потребуется вновь зарядить все аккумуляторы.

Обратите внимание! Последнее действие позволяет эффективно восстанавливать емкость любого аккумулятора, если причиной его поломки является именно «эффект памяти».

Видео – Восстановление емкости источника питания

https://youtube.com/watch?v=Qjg6qvxVdrs

Как заменить источники питания?

Самым результативным способом ремонта АКБ является замена неработающей банки. Приобрести новую батарею можно в любом магазине электротехники или снять ее с другого устройства.

Замена поврежденной банки: пошаговая инструкция

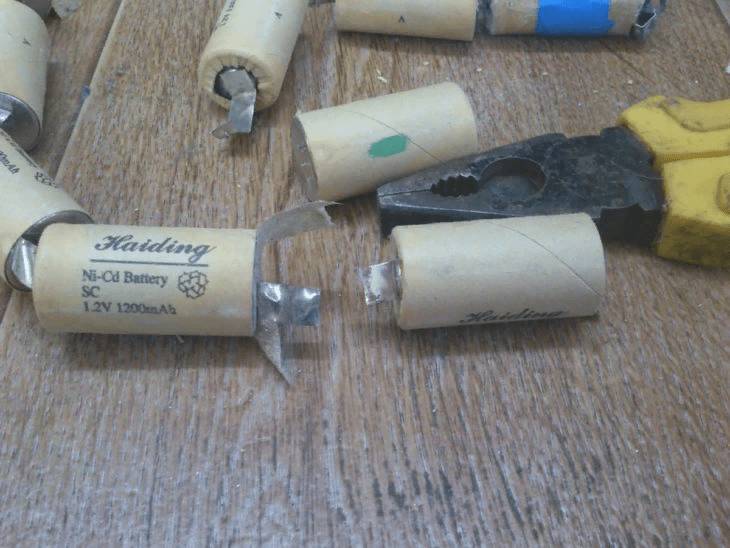

Шаг первый: начните с отсоединения поврежденного сегмента от общей цепи. Поскольку элементы соединены металлической пластиной, лучше всего воспользоваться слесарными кусачками. При этом важно оставить с каждой стороны достаточную длину ленты, чтобы без затруднений соединить ее с помощью паяльника.

Шаг второй: теперь на нужном расстоянии от остальных элементов необходимо подключить новую банку к цепи. Для этого вам понадобится паяльник. Не забудьте, что «минус» должен располагаться рядом с «плюсом», и так по всей цепи. Если длины пластин недостаточно для соединения сегментов, их можно заменить медной проволокой.

Шаг третий: теперь соберите все части батареи, следуя тому же принципу, по которому они были расположены ранее.

Обратите внимание! Рекомендуется выровнять заряды на каждой банке, проводя зарядку и разрядку несколько раз, как описано в предыдущей инструкции. Затем поочередно измерьте уровень заряда источников питания с помощью вольтметра, чтобы убедиться, что они находятся на одном уровне.

Таким же образом можно отремонтировать литий-ионный аккумулятор. В этом случае процесс усложняется наличием дополнительной платы, которую нужно отсоединить перед началом работы. Важно отметить, что восстановить неисправные банки не получится, поэтому их следует заменить.

Цены на батареи аккумуляторные для шуруповертов

Батарея аккумуляторная для шуруповертов

Как перестроить шуруповерт под литий-ионный источник питания?

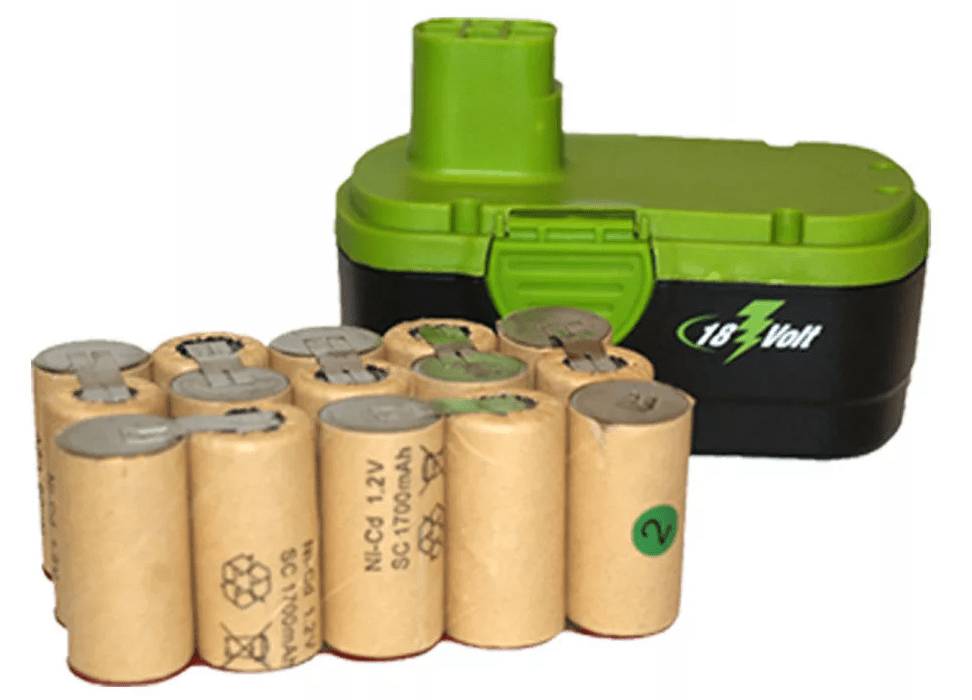

Владельцы недорогих аккумуляторов часто стремятся модифицировать свои инструменты для работы с литий-ионными батареями. Это желание объясняется рядом преимуществ, которые они могут получить:

• инструмент становится легче, так как для достижения такой же емкости и напряжения требуется меньше элементов питания;
• исчезает проблема «эффекта памяти» (батарею можно заряжать до любого уровня без риска);
• значительно уменьшается время, необходимое для полной зарядки аккумулятора.

Кроме того, некоторые мастера, применяя определенные методы, способны удвоить емкость источника питания, что увеличивает время работы шуруповерта. Хотя такие преимущества подталкивают пользователей к подобным изменениям, важно не забывать и о возможных недостатках.

Недостатки модификации шуруповерта под литий-ионный аккумулятор:

• высокая цена литий-ионных батарей;
• необходимо постоянно поддерживать уровень заряда на уровне 4 В, поэтому в комплект добавляется специальный контроллер;
• не все корпуса шуруповертов подходят для установки таких батарей;
• аккумулятор может плохо функционировать в условиях низких температур.

Если вы все же решили адаптировать свой инструмент к новому источнику питания, важно тщательно и последовательно следовать всем инструкциям.

Замена никель-кадмиевых батарей: пошаговая инструкция

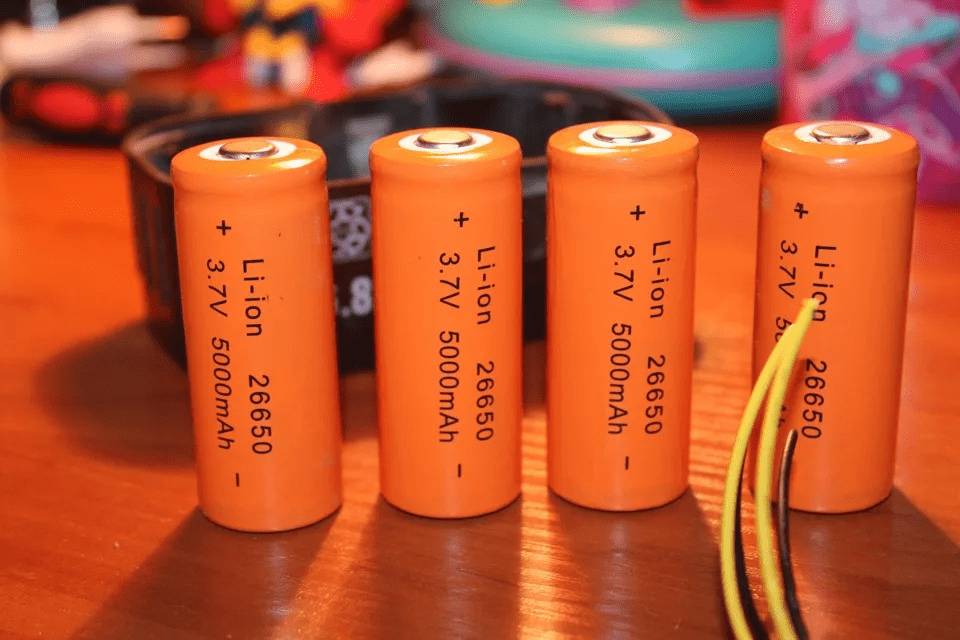

Шаг первый: для начала необходимо определиться с количеством литий-ионных банок и их характеристиками. К примеру, для стандартного шуруповерта с напряжением около 14 В, рекомендуется взять четыре сегмента, которые в совокупности дадут напряжение около 16 В. Следует учитывать, что через некоторое время после начла работы с инструментом напряжение просядет и получится стандартное значение. Если вы хотите увеличить мощность АКБ в 2 раза, то рекомендуется брать восемь таких банок.

Шаг второй: теперь предстоит выбрать плату контролера. Она должна соответствовать общему напряжению всех элементов. В среднем, плата рассчитана на ток до 14 А.

Шаг третий: теперь следует провести разбор пластикового короба под аккумулятор и достать оттуда все старые батареи. Цепочку необходимо разрезать, потому что оставляют только верхние контакты для подключения. Убрать потребуется и терморезистор, ведь теперь процесс перегревания контролирует плата.

Шаг четвертый: теперь с помощью паяльника необходимо сформировать из банок единую цепочку, соблюдая расположение.

Шаг пятый: теперь полученную батарею необходимо в горизонтальном положении разместить в пластиковом коробе.

Шаг шестой: теперь необходимо закрыть крышку короба, установить контакты от старого аккумулятора.

Обратите внимание! Некоторые инструменты после такой адаптации перестают заряжаться от прежнего устройства, поэтому лучше предварительно сделать новый разъем.

Видео – Замена никель-кадмиевых батарей

https://youtube.com/watch?v=W-eKueimaP0

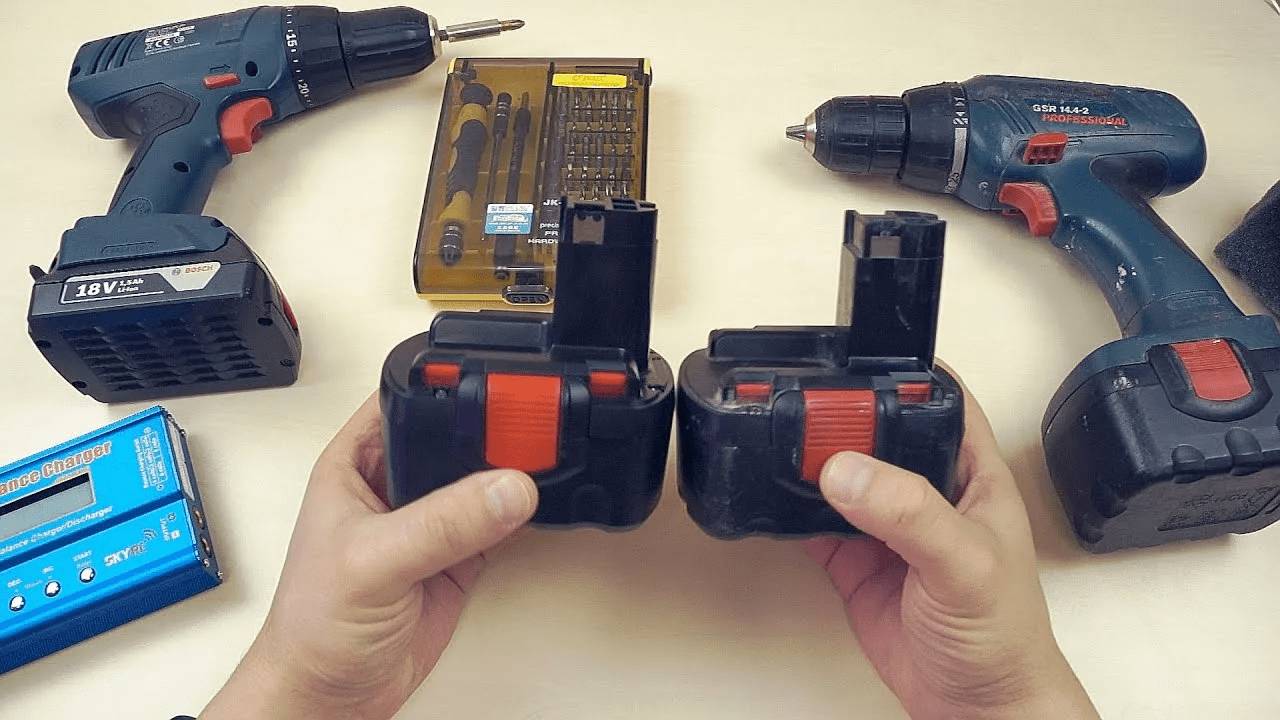

Особенности хранения источников питания шуруповерта

Для того, чтобы сохранить аккумулятор шуруповерта, его потребуется хранить в соответствии с некоторыми правилами. Это касается тех случаев, когда инструмент используется не часто.

Как мы уже говорили ранее, никель-кадмиевые и никель-металлогидридные источники питания отличаются «эффектом памяти» в случае незавершенного заряда, поэтому хранят их только в разряженном виде.

Важный момент! Любые литий-ионные аккумуляторы необходимо хранить с зарядом 45-50%, поэтому их придется регулярно подзаряжать.

Цены на популярные модели шуруповертов

Шуруповерты

Подводим итоги

Если аккумулятор на вашем шуруповерте стал быстро разряжаться, то не следует его сразу же выбрасывать, ведь используя вышеперечисленные манипуляции, можно продлить срок его эксплуатации на несколько лет. К тому же, ремонт позволит сэкономить большое количество средств.

Советы по уходу за аккумуляторами шуруповерта

Правильный уход за аккумуляторами шуруповерта значительно продлевает их срок службы и улучшает производительность инструмента. Ниже приведены основные рекомендации, которые помогут вам сохранить аккумуляторы в хорошем состоянии.

1. Регулярная зарядка

Не допускайте полного разряда аккумулятора. Литий-ионные аккумуляторы, используемые в большинстве современных шуруповертов, лучше всего работают, когда их уровень заряда поддерживается в пределах 20-80%. Полный разряд может привести к необратимым повреждениям.

2. Правильное хранение

Если вы не планируете использовать шуруповерт в течение длительного времени, храните аккумулятор в сухом и прохладном месте. Избегайте мест с высокой температурой и влажностью, так как это может негативно сказаться на его состоянии. Оптимальная температура хранения составляет от 10 до 25 градусов Цельсия.

3. Очистка контактов

Регулярно проверяйте и очищайте контакты аккумулятора от загрязнений и окисления. Используйте мягкую ткань или щетку для удаления грязи. Это поможет обеспечить надежный контакт между аккумулятором и инструментом, что, в свою очередь, улучшит эффективность работы.

4. Избегайте перегрева

Не допускайте перегрева аккумулятора во время работы. Если вы заметили, что аккумулятор сильно нагревается, дайте ему остыть перед продолжением работы. Перегрев может привести к повреждению внутренних компонентов и сокращению срока службы.

5. Использование оригинальных зарядных устройств

Всегда используйте оригинальные или совместимые зарядные устройства, рекомендованные производителем. Неправильное зарядное устройство может привести к неправильной зарядке и повреждению аккумулятора.

6. Регулярная проверка состояния

Периодически проверяйте состояние аккумулятора. Обратите внимание на признаки износа, такие как вздутие, утечки или коррозия. Если вы заметили какие-либо из этих признаков, лучше заменить аккумулятор, чтобы избежать возможных проблем.

7. Циклы зарядки и разрядки

Старайтесь не оставлять аккумулятор на зарядке на длительное время после достижения полного заряда. Это может привести к его старению и снижению емкости. Лучше всего отключать зарядное устройство сразу после завершения зарядки.

Следуя этим простым советам, вы сможете значительно продлить срок службы аккумулятора вашего шуруповерта и обеспечить его надежную работу в любых условиях. Помните, что правильный уход за аккумулятором — это залог его долгой и эффективной службы.

Вопрос-ответ

Как определить неисправный элемент в аккумуляторе шуруповерта?

Диагностика: Разберите корпус аккумулятора. Мультиметром измерьте напряжение на каждой отдельной банке. Норма: для Li-Ion — 3.6-3.7 В, для Ni-Cd/Ni-MH — 1.2-1.4 В. Выявление проблемы: неисправный элемент будет иметь нулевое или значительно более низкое напряжение по сравнению с остальными.

Как разбудить мертвый аккумулятор?

Восстановление емкости аккумуляторов. Самый популярный и простой способ — многократная зарядка с перерывами малым током. В результате повышается напряжение в аккумуляторе. Во время перерыва электродные потенциалы пластин выравниваются, а также увеличивается плотность электролита.

Как восстановить Ni-Cd аккумулятор от шуруповерта в домашних условиях?

Для борьбы с проявившимся эффектом памяти Ni-Cd батарею нужно полностью разрядить, а затем – полностью зарядить. Цикл необходимо повторить 3 раза. Если проблема заключается только в эффекте памяти, после такой тренировки батарея полностью восстановится.

Советы

СОВЕТ №1

Перед началом ремонта аккумулятора обязательно проверьте его на наличие внешних повреждений. Если корпус аккумулятора треснут или имеет другие видимые дефекты, лучше заменить его, так как это может привести к короткому замыканию или другим опасным ситуациям.

СОВЕТ №2

Используйте мультиметр для проверки напряжения и целостности отдельных ячеек аккумулятора. Это поможет вам определить, какие ячейки нуждаются в замене или восстановлении. Если напряжение одной из ячеек значительно ниже, чем у остальных, это может быть признаком ее неисправности.

СОВЕТ №3

При восстановлении аккумулятора используйте только качественные компоненты и инструменты. Не экономьте на новых ячейках, так как это может повлиять на общую производительность и безопасность аккумулятора. Также следите за правильной полярностью при соединении ячеек.

СОВЕТ №4

После завершения ремонта обязательно проведите тестирование аккумулятора. Полностью зарядите его и проверьте, как он работает в вашем шуруповерте. Если аккумулятор не держит заряд или быстро разряжается, возможно, потребуется повторная диагностика или замена.
