Неисправность датчика скорости как правило, приводит к некорректной работе спидометра (стрелка скачет), но могут случаться и другие неприятности в зависимости от автомобиля. В частности, могут возникнуть сбои в переключении передач если стоит АКПП, а не механика, не работать одометр, в принудительном порядке будут отключены система АБС или система контроля тяги двигателя (если имеются таковые). Кроме этого, на инжекторных авто, зачастую попутно возникают ошибки с кодами p0500 и p0503.

В случае выхода датчика скорости из строя его ремонт вряд ли возможен, поэтому его просто меняют на новый. Однако что делать в такой ситуации стоит еще выяснить сделав несколько проверок.

Принцип работы датчика

У большинства автомобилей с МКПП датчик скорости установлен в районе коробки передач, если рассматривать авто с автоматической трансмиссией (и не только) он расположен ближе к выходному валу коробки, и в его задачи входит фиксация скорости вращения указанного вала.

Чтобы разобраться с проблемой, и понять почему неисправен датчик скорости (ДС) первым делом необходимо понимать принцип его работы. Лучше всего это сделать на примере популярного отечественного автомобиля ВАЗ-2114, поскольку, по статистике, именно на этой машине чаще всего ломаются датчики скорости.

Датчики скорости, работающие на основе эффекта Холла формируют импульсный сигнал, который и передается по сигнальному проводу на ЭБУ. Чем быстрее едет машина — тем чаще передаются импульсы. На ВАЗ 2114 за один километр пути количество импульсов составляет 6004. Скорость их формирования зависит от скорости вращения вала. Существует два типа электронных датчиков — с контактом от вала и без такового. Однако в настоящее время, как правило, используются именно бесконтактные датчики, поскольку их устройство проще и надежнее, поэтому они повсеместно вытеснили более старые модификации датчиков скорости.

Для обеспечения работы ДС необходимо разместить на вращающемся валу (мост, редуктор, коробка передач) задающий (импульсный) диск с намагниченными участками. При прохождении этих участков возле чувствительного элемента датчика в последнем будут формироваться соответствующие импульсы, которые и будут передаваться на электронный блок управления. Сам датчик и микросхема с магнитом при этом неподвижны.

У большинства автомобилей, оснащенных автоматической трансмиссией, на ее узлах установлено два датчика вращения вала — первичного и вторичного. Соответственно, скорость движения автомобиля выясняется по скорости вращения вторичного вала, поэтому другое название датчика скорости АКПП — датчик вторичного вала. Обычно работают эти датчики по одному принципу, но имеют конструктивные особенности, поэтому в большинстве случаев их взаимная замена невозможна. Использование двух датчиков обусловлено тем, что на основании разницы угловых скоростей вращения валов ЭБУ принимает решение о переключении коробки-автомат на ту или иную передачу.

На что влияет датчик скорости движения

Теперь, когда устройство и принципы работы скоростных определителей детально освещены, не лишним будет ответить на часто задаваемый вопрос, а именно – «На что влияет датчик скорости?». Для ответа на него, в первую очередь, стоит рассмотреть основное предназначения данного устройства. На сегодняшний день предназначений у него несколько, а точнее 2 основных:

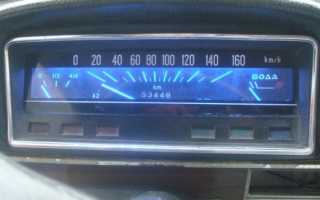

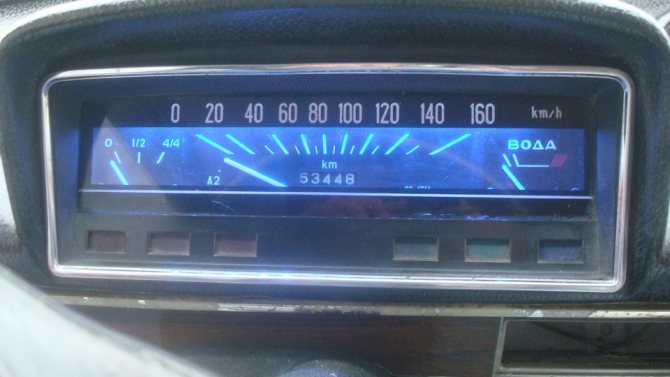

• Первое – это, несомненно, информирование водителя о скорости движения транспортного средства, чтобы тот мог полностью соблюдать ПДД. Тут, пожалуй, объяснений не требуется;
• Второе – также информирование, но уже не водителя, а других узлов машины о текущей скорости движения автомобиля. Наиболее важна эта информация для топливнораспределительных узлов машины: инжектора, карбюратора или редуктора ГБО. Именно основываясь на показателях датчика скорости, электроника этих деталей организует работу мотора на холостом ходу или при его движении по инерции. Из этого можно сделать вполне логичный вывод – от исправности скоростного идентификатора зависит правильность работы двигателя. То есть, при перерасходе топлива вполне можно грешить и на неисправности датчика скорости. Такая вот странная причина известной многим проблемы, а ведь при её появлении многие автомобилисты начинают проверять инжекторы, карбюраторы или другие топливные узлы, совершенно забывая о рассматриваемом сегодня устройстве.

Отвечая на вопрос по поводу того, на что влияет датчик скорости, можно дать два совершенно точных ответа:

1. На безопасность дорожного движения;
2. На правильность и стабильность работы автомобиля.

Зная об этом, наверное, каждый водитель перестанет пренебрежительно относиться к ситуациям, когда датчик скорости неисправен, и будет стараться вовремя принимать соответствующие меры.

Датчик частоты вращения входного вала акпп

Признаки неисправности датчика скорости

В случае возникновения проблем с датчиком скорости автолюбитель может косвенно диагностировать это по следующим признакам:

• Некорректно или полностью не работает спидометр, а также одометр. В частности, его показатели или не соответствуют действительности или «плавают», причем сумбурно. Однако чаще всего спидометр не работает полностью, то есть, стрелка указывает на нулевую отметку либо бешено скачет, подвисает. То же касается одометра. Он неверно указывает пройденное автомобилем расстояние, то есть, он попросту не отсчитывает пройденное автомобилем расстояние.
• У автомобилей с автоматической коробкой переключения передач непосредственно переключение происходит рывками и в неподходящий для этого момент. Происходит это по той причине, что электронный блок управления коробкой-автомат не может правильно определить значение движения машины и происходит, по сути, случайное переключение. При движении в городском режиме и на трассе это опасно, поскольку автомобиль может вести себя непредсказуемо, то есть, переключение между скоростями может быть сумбурным и нелогичным, в том числе очень быстрым.
• У некоторых автомобилей электронный блок управления двигателем (ЭБУ) в принудительном порядке отключают антиблокировочную систему тормозов (АБС) и/или систему контроля тяги мотора. Делается это, во-первых, для обеспечения безопасности движения, а во-вторых, для снижения нагрузки на элементы двигателя в аварийном режиме.
• На некоторых автомобилях ЭБУ в принудительном порядке ограничивает максимальную скорость и/или максимальные обороты двигателя. Делается это также в целях безопасности движения, а также дял снижения нагрузки на двигатель, в частности, с тем, чтобы он не работал при низкой нагрузке на высоких оборотах, что вредно для любого мотора (работа вхолостую).
• Активизация на приборной панели сигнальной лампы Check Engine. При сканировании памяти электронного блока управления в ней зачастую обнаруживаются ошибки с кодами р0500 или р0503. Первая говорит об отсутствии сигнала от датчика, а вторая — о превышении значения указанного сигнала, то есть, превышения его значения допустимых инструкцией пределов.
• Увеличенный расход топлива. Это происходит по той причине, что ЭБУ выбирает неоптимальный режим работы двигателя, поскольку в основе ее принятия решений лежит комплекс информации от нескольких датчиков двигателя. По статистике перерасход составляет порядка двух литров топлива на 100 километров пути (для автомобиля ВАЗ-2114). Для автомобилей с более мощным мотором значение перерасхода, соответственно, будет увеличиваться.
• Снижаются либо «плавают» обороты холостого хода. При резком торможении автомобиля обороты также резко снижаются. У некоторых автомобилей (в частности, у некоторых моделей автомобильной марки Chevrolet) электронный блок управления в принудительном порядке отключает двигатель, соответственно, дальнейшее движение становится невозможным.
• Снижаются мощность и динамические характеристики автомобиля. В частности, машина плохо разгоняется, не тянет, особенно в нагруженном состоянии и при движении в гору. В том числе, если она буксирует грузы.
• У популярного отечественного автомобиля ВАЗ Калина в ситуации, когда не работает датчик скорости, либо возникают проблемы с сигналами от него на ЭБУ, блок управления в принудительном порядке отключает электрический усилитель руля на машине.
• Не работает система круиз-контроля на машинах, где она предусмотрена. Электронный блок отключается ее принудительно в целях безопасности движения на трассе.

Стоит оговориться, что перечисленные признаки неисправности могут быть также симптомами проблем с другими датчиками или прочими узлами автомобиля. Соответственно, необходимо провести комплексную диагностику автомобиля с помощью диагностического сканера. Возможно в памяти электронного блока управления сформировались и хранятся другие ошибки, связанные с другими системами автомобиля.

В современных автомобилях за впрыск горючей смеси на разных режимах работы двигателя отвечает электронный блок управления и разные датчики, в том числе и датчик скорости toyota. ЭБУ, анализируя состояние авто по многим факторам, оперативно проводит расчеты, четко дозирует количество горючей смеси и определяет время, на которое открывается форсунка определенного цилиндра двигателя в необходимый момент времени.

Контроллер должен получать информацию от датчиков автомобиля:

• про скорость движения;
• о положении дроссельной заслонки;
• о положении коленчатого вала двигателя;
• температуре воздуха и охлаждающей жидкости;
• о наличии детонации и другие данные.

Назначение

Датчик скорости предназначен для информирования электронного блока управления о скорости движения автомобиля. Кроме этого, на него возложена также информационная функция – показания спидометра на панели управления.

Режимы работы двигателя, которые связанные с отсеканием подачи топлива в случае закрывания дроссельной заслонки, когда автомобиль находится в движении, а также плавность перехода двигателя на режим холостого хода, зависят от оборотов двигателя и скорости движения. Блок управления, получив необходимые импульсы, подстраивает или меняет параметры режимов работы двигателя. Поэтому, при движении автомобиля на высокой скорости холостые обороты поддерживаются чуть выше, чем при движении на малой скорости или на стоящем авто.

Принцип работы

Схема датчика скорости

Принцип работы датчика скорости

Многие автолюбители не знают, где находится датчик скорости и особенно принцип его работы. Датчик скорости toyota монтируется на корпусе коробки переключения передач.

Принцип работы достаточно простой и основан на эффекте Холла. Во время движения автомобиля от датчика к электронному блоку управления передаются импульсы напряжения, частота которых прямо пропорциональна скорости вращения ведущих колес автомобиля. Задача устройства сгенерировать определенное количество частотных импульсов за один оборот колеса автомобиля. Эти импульсы являются своего рода частотным сигналом контроллеру для проведения необходимых расчетов. Каждый автомобиль при проектировании рассчитывается на колеса определенных размеров. Поэтому, в случае установки на машину колес другого не предусмотренного изготовителем типоразмера, скоростные показания автомобиля могут несколько измениться.

Датчик скорости за каждый пройденный километр генерирует приблизительно 6004 импульса. Контроллер по временным интервалам между импульсами определяет скорость движения автомобиля. Данные о скорости движения после вычисления отображаются также на спидометре в удобной для водителя форме.

Последствия выхода устройства из строя

Электронная система авто регулярно диагностирует все датчики, установленные на автомобиле, в том числе и датчик скорости. Система диагностики определяет неисправность какого-либо датчика по отсутствию от него сигнала.

Если от неисправного датчика движения отсутствует сигнал, электронный блок управления автомобиля не может определить состояние автомобиля: движется он или стоит на месте. И только когда двигатель начнет работать на больших оборотах при повышенной нагрузке и соответственно увеличивается расход потребляемого воздуха, система определяет, что автомобиль находится в движении. Если при таких условиях от устройства по-прежнему нет сигналов (импульсов), то электронный блок управления выдает ошибку CHECK ENGINE.

Неисправность датчика скорости влияет в первую очередь на поддержание и регулирование оборотов холостого хода во время движения автомобиля. Так при резком отпускании педали акселератора или при выключении передачи коробки переключения передач (резкое понижение нагрузки на двигатель), двигатель может заглохнуть. При резком нажатии на акселератор, например для динамичного разгона, существенно будет чувствоваться потеря динамических характеристик двигателя при разгоне. Двигатель будет останавливаться (глохнуть) при движении автомобиля накатом или при переключении передач.

Расположение датчика скорости на АКПП

Расположение датчика скорости на АКПП крупным планом

Проверить устройство можно 3 способами, для двух первых нужен мультиметр.

ПЕРВЫЙ СПОСОБ

1. датчик снимается;
2. при помощи мультиметра нужно выяснить, за что отвечает каждый контакт, нужно найти импульсный;
3. плюсовой щуп соединяется с импульсным контактом, а минусовой – с кузовом или двигателем автомобиля;
4. на ось датчика надевается кусок трубки и вращается с небольшой скоростью, мультиметром при этом измеряется напряжение: чем выше скорость вращения, тем выше частота импульсов и напряжение.

ВТОРОЙ СПОСОБ (БЕЗ ДЕМОНТАЖА)

• при помощи домкрата вывешивается одно из передних колес машины;
• мультиметр соединяется с проводами датчика;
• необходимо вращать колесо и контролировать, появляются ли импульсы (если да – устройство нормально работает).

ТРЕТИЙ СПОСОБ (БЕЗ МУЛЬТИМЕТРА)

При отсутствии измерительного прибора, проверка может быть выполнена с помощью контрольной лампы или обычной 12-вольтовой лампочки. Порядок действий аналогичен второму способу.

1. от датчика отсоединяется импульсный провод;
2. при включенном зажигании при помощи контрольной лампы нужно найти «плюс» и «минус»;
3. вывешивается колесо;
4. контрольная лампа соединяется с сигнальным проводом, колесо вращается (если на контрольке загорается «минус» — датчик работает).

Если контрольной лампы под рукой не оказалось, можно использовать 12-вольтовую (например, из поворотника). Проводом соединяется плюс аккумулятора и сигнальный контакт. Если датчик работоспособный, лампочка будет моргать.

Если проверка показала, что устройство исправно, нужно проверить, как работает его привод. Для этого вывешивается переднее колесо. На ощупь необходимо отыскать привод датчика. Затем ногой нужно вращать колесо, а рукой контролировать, есть ли вращение в приводе и стабильно ли оно.

Замена датчиков

Причинами выхода из строя датчиков скорости бывает короткое замыкание в проводке при соприкосновении проводов с выпускным коллектором, которые от высокой температуры начинают плавиться.

Оригинальный датчик

Андрей Гончаров, эксперт рубрики «Ремонт автомобилей»

Причины неисправности датчика

Сам по себе датчик скорости, основанный на эффекте Холла, — надежное устройство, поэтому выходит из строя достаточно редко. Чаще всего причинами его поломки бывает:

• Перегрев. Зачастую трансмиссия автомобиля (как автоматическая, так и механическая, но чаще АКПП) в процессе своей работы значительно разогревается. Это приводит к тому, что повреждается не только корпус датчика, но и его внутренние механизмы. А именно микросхема, спаянная из различных электронных элементов (резисторов, конденсаторов и так далее). Соответственно, под воздействием высокой температуры конденсатор (который является датчиком магнитного поля) начинает коротить и становится проводником электрического тока. В результате чего датчик скорости перестанет корректно работать, либо полностью выйдет из строя. Ремонт в данном случае достаточно сложен, поскольку, во-первых, необходимо иметь соответствующий навык, а во-вторых, нужно знать что и куда припаивать, да и найти нужный конденсатор не всегда представляется возможным.
• Окисление контактов. Это происходит по естественным причинам зачастую со временем. Окисление может произойти по причине того, что при установке датчика на его контакты не была нанесена защитная смазка, либо вследствие повреждения изоляции на контакты попало значительное количество влаги. При ремонте необходимо не только очистить контакты от следов коррозии, но и в дальнейшем смазать их защитной смазкой, а также обеспечить ситуацию, чтобы в дальнейшем влага не попадала на соответствующие контакты.
• Нарушение целостности проводки. Это может произойти по причине ее перегрева либо механического повреждения. Как указывалось выше, сам датчик в результате того, что элементы трансмиссии значительно разогреваются, тоже работают в условиях высоких температур. Со временем изоляция теряет свою эластичность и может попросту осыпаться, особенно в результате механического воздействия. Аналогично проводка может пострадать в местах перелома проводов, либо в результате неаккуратного обращения с ней. Обычно это приводит к возникновению короткого замыкания, реже возникает полный обрыв проводки, например, в результате выполнения каких-либо механических и/или ремонтных работ.
• Проблемы с фишкой. Зачастую контакты, соединяющие датчик скорости и электронный блок управления, имеют плохое качество из-за проблем с их фиксацией. В частности, для этого существует так называемая «фишка», то есть, пластмассовый фиксатор, обеспечивающий плотное прилегание корпусов и, соответственно, контактов. Обычно для жесткой фиксации используется механическая защелка (замок).
• Наводки от других проводов. Интересно, что к проблемам в работе датчика скорости могут привести и другие системы. Например, если повреждена изоляция проводов других, расположенных в магистрали в непосредственной близости с проводами датчика скорости. Таким примером может служить автомобиль Toyota Camry. Известны случаи, когда в системе ее парктроника на проводах была повреждена изоляция, из-за чего возникали наводки электромагнитного поля на провода датчика скорости. Это естественным образом приводило к тому, что от него на электронный блок управления поступали некорректные данные.
• Попадание металлической стружки на датчик. На тех датчиках скорости, где используется постоянный магнит, иногда причина его некорректной работы связана с тем, что на его чувствительный элемент налипает металлическая стружка. Это приводит к тому, что на электронный блок управления передается информация о якобы нулевой скорости движения автомобиля. Естественно, что это приводит к некорректной работе ЭБУ в целом и описанным выше проблемам. Чтобы избавиться от этой проблемы необходимо почистить датчик, и желательно для этого его предварительно демонтировать.
• Загрязнение датчика изнутри. Если корпус датчика разборной (то есть, корпус скрепляется с помощью двух-трех болтов), то встречаются случаи, когда грязь (мелкий мусор, пыль) попадают внутрь корпуса датчика. Характерным примером может служить автомобиль Toyota RAV4. Для устранения неполадки достаточно лишь разобрать корпус датчика (болты лучше предварительно смазать средством WD-40), после чего извлечь из датчика весь мусор. Как показывает практика, таким образом можно восстановить работы казалось бы “мертвого” датчика.

Обратите внимание, что у некоторых автомобилей спидометр и/или одометр могут некорректно или вовсе не работать не по причине выхода из строя датчика скорости, а по причине того, что неправильно работает сама приборная панель. Зачастую при этом также “глючат” другие приборы, расположенные на ней. Например, электронные спидометры могут перестать корректно работать по причине того, что в их клеммы попала вода и/или грязь, или произошел обрыв сигнальных (питающих) проводов. Для устранения соответствующей поломки обычно достаточно почистить электрические контакты спидометра.

Другой вариант заключается в том, что вышел из строя моторчик, приводящий в движение стрелку спидометра или стрелка посажена слишком глубоко, из-за чего возникает ситуация, когда стрелка спидометра попросту задевает за панель, и соответственно, не может двигаться в своем нормальном рабочем диапазоне. Иногда из-за того, что двигатель не может подвинуть застрявшую стрелку и прикладывает значительные усилия, то у него может перегореть предохранитель. Поэтому имеет смысл проверить его целостность с помощью мультиметра. Чтобы знать, какой предохранитель отвечает за спидометр (двигатель стрелки), необходимо ознакомиться со схемой электропроводки конкретного автомобиля.

Почему не работает датчик скорости

Наиболее частой причиной выхода из строя датчика скорости является разрыв цепи. Перед проверкой непосредственно датчика, нужно убедиться в целостности цепи, для чего:

1. Проверяется сопротивление в цепи заземления при помощи мультиметра (переведенного в режим измерения сопротивления – Ом). Сопротивление должно находиться на уровне около 1 Ом, но на различных моделях автомобилей оно может варьироваться, поэтому точные значения рекомендуется уточнить в мануале к машине;

2. Отсоединить контакты и проверить их на наличие окисления и засорения. В случае если контакты окислились, зачистите их и нанесите Литол.

Если устранить проблему проверкой цепи и контактов не получилось, необходимо переходить непосредственно к диагностике датчика.

Обратите внимание: Если вы не знаете, где находится датчик скорости на вашем автомобиле, можете воспользоваться книгой по технической эксплуатации машины или попробовать поискать его на коробке передач. Чаще всего он расположен на механизме привода спидометра.

Как определить неисправность датчика скорости

Самые распространенные датчики скорости, устанавливаемые на современные автомобили, работают на основе физического эффекта Холла. Так, проверить датчик скорости такого типа можно тремя способами, как с его демонтажом, так и без него. Однако в любом случае вам понадобится электронный мультиметр, способный измерять постоянное напряжение в пределах до 12 Вольт.

Первое, что нужно сделать — проверить целостность предохранителя, через который питается датчик скорости. У каждого автомобиля свою электросхема, однако, на упомянутой машине ВАЗ-2114 указанный датчик скорости запитывается через предохранитель номиналом 7,5 Ампер. Предохранитель установлен на реле электровентилятора печки. На комбинации приборов в передней приборной панели выводной штеккер с адресом — «ДС» и «контроллер управления двигателем» имеет один номер — «9». С помощью мультиметра необходимо убедиться, что предохранитель целый, и через него проходит питающий ток непосредственно на датчик. В случае, если предохранитель вышел из строя — его нужно заменить на новый.

Если демонтировать датчик с автомобиля, то необходимо выяснить, где у него импульсный (сигнальный) контакт. На него помещается один из щупов мультиметра, а второй помещается на «массу». Если датчик контактный, то необходимо вращать его ось. Если магнитный, то нужно возле его чувствительного элемента поводить металлическим предметом. Чем быстрее будут движения (вращения) — тем большее напряжение будет показывать мультиметр при условии, что датчик исправен. Если этого не происходит — значит, датчик скорости вышел из строя.

Аналогичную процедуру можно провести с датчиком, не демонтируя его с его посадочного места. Мультиметр в этом случае подключается аналогично. Однако для выполнения проверки нужно вывесить с помощью домкрата одно переднее колесо (обычно переднее правое). Установить нейтральную передачу и принудительно вращать колесо, параллельно наблюдая за показаниями мультиметра (одного это делать неудобно, соответственно, для выполнения проверки в данном случае понадобится помощник). Если при вращении колеса мультиметр показывает изменяющееся напряжение — значит, датчик скорости работает. Если нет — датчик неисправен и требует замены.

При процедуре с вывешенным колесом вместо мультиметра можно воспользоваться контрольной лампочкой на 12 Вольт. Ее аналогично подсоединяют к сигнальному проводу и «массе». Если при вращении колеса лампочка зажигается (даже пытается зажечься) — датчик находится в работоспособном состоянии. В противном случае — его следует заменить на новый.

В случае, если марка машины предполагает использование специального программного обеспечения для диагностики датчика (и других ее элементов), то лучше воспользоваться соответствующим ПО.

Детальную работу датчика скорости можно проверить, используя электронный осциллограф. В этом случае можно не только проверить само наличие сигнала от него, но и посмотреть на его форму. Подсоединяется осциллограф к импульсному проводу при вывешенных колесах автомобиля (датчик не демонтируется, то есть, остается на своем посадочном месте). Далее колесо вращается и в динамике отслеживается работа датчика.

Проверка механического датчика скорости

На многих старых автомобилях (преимущественно, карбюраторных) использовался механический датчик скорости. Он устанавливался аналогично, на валу коробки передач, и передавал угловую скорость вращения выходного вала при помощи вращающегося тросика, помещенного в защитный кожух. Обратите внимание, что для диагностики необходимо будет демонтировать приборную панель, и поскольку у каждого автомобиля эта процедура будет отличаться, то необходимо уточнить этот вопрос дополнительно.

Проверка датчика и тросика выполняется по следующему алгоритму:

• Демонтировать торпедо с тем, чтобы был доступ к внутренней части приборной панели. У некоторых автомобилей можно демонтировать торпедо не полностью.
• Снять фиксирующую гайку с тросика с индикатора скорости, после чего запустить двигатель и переключая скорости дойти до четвертой.
• В процессе проверки необходимо обращать внимание на то, вращается ли тросик в своем защитном кожухе или нет.
• Если тросик вращается, то необходимо заглушить двигатель, вставить и закрутить наконечник тросика.
• Далее также запустить двигатель и включить четвертую передачу.
• Если и в этом случае стрелка прибора находится на нулевой отметке, то это означает, что вышел из строя индикатор скорости, соответственно, его необходимо заменить на аналогичный новый.

В случае, если при работающем двигателе на четвертой передаче тросик не крутится в его защитном кожухе, то необходимо проверить его крепление на коробке передач. Делается это по следующему алгоритму:

• Заглушить двигатель и снять тросик с привода, расположенного на коробке передач со стороны водителя.
• Извлечь тросик из подкапотного пространства и проверить наконечники, а также, не повреждена ли поперечная квадратная форма тросика. Для этого можно покрутить тросик с одной стороны и наблюдать, крутится или нет он с другой стороны. В идеале они должны вращаться синхронно и без усилий, а грани их наконечников не должны быть слизанными.
• Если все в порядке, и тросик вращается, то проблема заключается в шестеренке привода, соответственно, ее нужно дополнительно диагностировать и при необходимости заменить на новую. Как это сделать — указано в мануале конкретного автомобиля, поскольку процедура отличается у различных марок машин.

Скоростной идентификатор в конструкции автомобиля

Ремонт любого рода или замена датчика скорости – процедура несложная, но требующая чёткого понимания его устройства в конструкции автомобиля. Не зная подобную информацию, ответить на вопросы по типу:

• Как проверить датчик скорости на правильность функционирования?
• Где находится датчик скорости?
• Как снять датчик скорости?
• Какова схема подключения датчика скорости?
• Как заменить датчик скорости?

и многие другие будет невозможно.

Для начала повторимся, что расположение датчика скорости практически на всех автомобилях предполагает его вмонтирование в привод спидометра (нередко называемый приводом датчика). Зачастую чтобы найти скоростной идентификатор достаточно найти провод, идущий от одного из передних колёс, и проследовать до места его следующего подключения. Устройство, к которому он подошёл, и есть датчик скорости, который нередко располагается на КПП. Выглядит деталь практически всегда аналогично представленным ниже изображениям:

Ответив на вопрос о том, где расположен идентификатор, можно уже задуматься и о том, что представляет собой распиновка датчика скорости. Типовой вариант предполагает использование проводов, идущих на:

• сам датчик от привода спидометра;
• непосредственно на спидометр;
• главное реле;
• «землю»;
• контроллер;
• в некоторых случаях – иные узлы машины.

Нередко схема контактов датчика скорости соответствует следующей картинке:

Как видите, в плане расположения и подсоединения устройства особых сложностей не имеется. Более детально о том, как проводится проверка и снятие датчика скорости, читайте ниже.

Как устранить проблему

После того как удалось определить неисправность датчика скорости, то дальнейшие действия зависят от причин, вызвавших такую ситуацию. Возможны следующие варианты устранения:

• Демонтаж датчика и его проверка с помощью мультиметра указанным выше методом. В случае, если датчик неисправен, то чаще всего его меняют на новый, поскольку отремонтировать его достаточно сложно. Некоторые «народные умельцы» пытаются припаять отлетевшие элементы микросхемы вручную с помощью паяльника. Однако получается это далеко не всегда, поэтому поступать таким образом или нет — решать исключительно автовладельцу.
• Проверить контакты датчика. Одна из наиболее популярных причин, почему не работает датчик скорости — загрязнение и/или окисление его контактов. В этом случае необходимо выполнить их ревизию, чистку, а также смазать специальными смазками с тем, чтобы предотвратить появление коррозии в дальнейшем.
• Выяснить целостность цепи датчика. Попросту говоря «прозвонить» соответствующие провода с помощью мультиметра. Проблем может быть две — короткое замыкание и полный обрыв проводов. В первом случае это вызвано повреждением изоляции. Короткое замыкание может быть как между отдельными парами проводов, так и между одним проводом и «массой». Нужно попарно перебрать все варианты. В случае, если провод оборвался — то на нем контакта не будет вовсе. В случае, если имеет место небольшое повреждение изоляции — допускается для устранения поломки воспользоваться термостойкой изоляционной лентой. Однако лучше все же заменить поврежденный провод (или жгут целиком), поскольку зачастую провода работают в условиях высоких температур, поэтому велик риск повторного повреждения. Если же провод разорвался полностью, то, естественно, его нужно заменить на новый (или жгут целиком).

Ремонт датчика

Некоторые автомастера, имеющие навыки ремонта электроники, занимаются самостоятельным восстановлением работоспособности датчика скорости. В частности, в описанном выше случае, когда под воздействием высокой температуры отпаивается конденсатор, и он начинает коротить и пропускать ток.

Такая процедура заключается в том, чтобы разобрать корпус датчика скорости проверке работоспособности конденсатора, и при необходимости его замены. Как правило, в микросхемах стоят японские либо китайские конденсаторы, которые вполне можно заменить на отечественные. Главное при этом выбрать подходящие параметры — расположение контактов, а также его емкость. Если корпус датчика разборной — все просто, нужно просто снять крышку с тем, чтобы добраться до конденсатора. Если корпус неразборной — нужно аккуратно его разрезать, не повредив внутренние составляющие. Кроме перечисленных выше требований по выбору конденсатора также нужно обращать внимание на его размер, поскольку после перепайки на плату корпус датчика должен без проблем закрываться снова. Склеить корпус можно с помощью термостойкого клея.

По отзывам мастеров, выполнивших подобную операцию таким образом можно сэкономить несколько тысяч рублей, поскольку новый датчик стоит достаточно дорого.

Заключение

Поломка датчика скорости является некритичной, однако достаточно неприятной проблемой. Ведь от его нормальной работы зависят не только показания спидометра и одометра, но и увеличивается расход топлива, а двигатель работает не на полную мощность. Кроме этого, в принудительном порядке отключаются отдельные системы автомобиля, что может повлиять, в том числе, на безопасность движения, как в городском режиме, так и на трассе. Поэтому при выявлении проблем с датчиком скорости желательно не затягивать с их устранением.

Возможно

Причины поломки датчика скорости

Как только водителем замечен хоть один признак из указанных, необходимо в первую очередь проверить качество проводки, которая ведет от панели управления к анализатору, а также качество контактов.

Эти два пункта могут являться как отдельной поломкой в том случае, если ДС исправен, так и прямой причиной выхода датчиков из строя. Некачественная проводка и плохие контакты могут вызывать короткие замыкания из-за которых датчик выходит из строя.

Нужно внимательно осмотреть провода на наличие обрывов, заломов, оплавлений, нарушений изоляции и исправить все найденные недочеты.

После чего необходимо тщательно проверить контакты, а если возникла необходимость, удалить с них грязь и, если есть возможность, покрыть какой-нибудь защитной смесью.

Нелишним будет осмотреть тросик спидометра, который также может стать причиной поломки датчика скорости из-за разрывов и повреждений.

После этого можно начинать диагностику самого прибора, начав с оценки его внешней целостности — механических повреждений, коррозии, загрязнений. Если внешне анализатор выглядит нормально, можно проверить его при помощи тестеров.

Существует два способа проверки ДС, которые подходят для детекторов, работающих по принципу Холла (описан выше).

Первый способ подразумевает демонтаж устройства и подключение его к вольтметру. Прежде всего необходимо определить — какая клемма за что отвечает — и, согласно полученным данным, подсоединить датчик к тестеру.

Устройство и принцип работы

Задачей данного приспособления является передача сигнала в контроллер, который затем данные текущей скорости направляет в электроблок управления мотором.

Принцип работы датчика скорости заключается в вычислении временного интервала сигналов, которые были переданы за каждый километр пути. Проехав этот километраж, приспособлением передаётся 6000 импульсов.

Методы диагностики

Для первого метода диагностики нужен мультиметр

Использование вольтметра или другого тестера

Последовательность действий должна быть следующей:

1. Снятие датчика скорости;

   Проверить датчик можно и не снимая, однако точность такой диагностики несколько меньше

2. Определение типа каждого контакта (для этого и понадобится вольтметр);
3. Подключение вольтметра к контакту, отвечающему за передачу импульсов;
4. Подключение второй клеммы вольтметра к массе;
5. Измерение напряжения сети. Чем быстрее вращается ДС, тем большим будет значение на вольтметре. Если же нарастания показателей не видно, это говорит о неисправности датчика.

Важно! Данный способ предусматривает и возможность снятия показаний напряжения без съёма устройства. Для этого нужно поддомкратить автомобиль и подключить к импульсным контактам вольтметр. Вращающееся колесо даст необходимые показания, в зависимости от которых и будет понятно, что происходит с датчиком скорости.

Проверка с использованием специальной контрольной лампы

Для того, чтобы проверить работоспособность ДС данным способом, необходимо иметь в своём арсенале домкрат и обычную контрольную лампу.

Что нужно сделать?

1. Отсоединить импульсные клеммы датчика скорости;
2. Завести машину;
3. Определить положительный и отрицательный полюсы;
4. Приподнять автомобиль с помощью домкрата;
5. Подключить одну сторону провода с лампочкой к плюсовой клемме аккумуляторной батареи;
6. Подключить вторую сторону провода к сигнальной клемме;
7. Покрутить колесо.

Если питание подаётся на лампочку и она загорается, значит, с датчиком скорости всё нормально.

Стоит отметить, что на современных автомобилях стоят электронные датчики скорости, поэтому принцип проверки таковых на машинах иностранного производства и отечественных мало чем отличается.

Контроль привода

Чтобы исследовать состояние привода, нужно приподнять транспортное средство таким образом, чтоб одно колесо находилось в подвешенном состоянии. После этого нащупываем привод датчика пальцами, вращая колесо ногой или с помощью напарника, оцениваем стабильность работы этого элемента. Причиной возникновения неровностей и перебоев в работе, скорее всего, будут неисправные зубья шестерней.

Проверка работоспособности

Перед тем, как проверить датчик скорости специалисты настоятельно советуют узнать о поступлении в контакты напряжения. Так как работа прибора основана на эффекте Холла, контакт, который передаёт импульсы, может проверяться только во время кручения, когда отсутствует напряжение. Проверяя его значение мультиметром, оно должно составить 0,5-10 В.

Водитель самостоятельно может протестировать датчик, прибегая к определённым методам, которых всего три:

1. Прибор предварительно демонтируется в условиях выключенного зажигания, иначе существует большая вероятность порчи контакта. Далее используется цифровой мультиметр, позволяющий определить контакт, через который осуществляется импульсная передача. Плюсовой щуп замыкают на ДСА, а минусовой присоединяют к корпусу транспортного средства. Затем ось ДСА слегка начинают вращать, при этом на мультиметре будет указываться небольшое напряжение, возрастающее параллельно со скоростью вращения.
2. Данный метод не предусматривает снятие ДС, но необходимо иметь под рукой домкрат, с помощью которого будет поднято одно ведущее колесо машины. После чего щупы мультиметра следует замыкать с контактами датчика и начать вращение колеса рукой. На устройстве должна появиться информация о напряжении в контактах. При отсутствии показаний, принято считать о неисправности датчика.
3. Этот способ используют при отсутствии мультиметра. Вместо него берут контрольную лампу 12 В, сама процедура проверки идентична второму методу. Исправность датчика показывает загоревшаяся лампочка, что происходит во время вращения колеса.
