Ремень ГРМ имеет важное значение для эффективной работы газораспределительного механизма. Поэтому следует следить за его состоянием. В статье раскрывается вопрос, как выполняется замена ремня ГРМ на ВАЗ 2105: видео и подробная инструкция с фото помогут разобраться любому автомобилисту.

[ Скрыть]

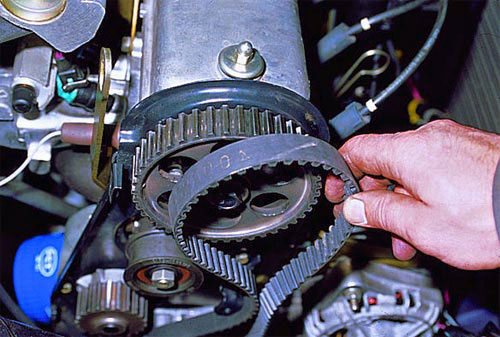

Замена ремня ГРМ на ВАЗ 2105 своими руками

Замена ремня ГРМ ВАЗ производится через 60 тыс. пробега или в случае появления на поверхности ремня признаков чрезмерного износа (трещины, нитки, заусенцы и т. д). Что такое ремень ГРМ и чем чреват обрыв ремня ГРМ рассказывать не буду, поскольку об этом уже писал в этой статье, кому интересно можете прочитать. Предлагаю перейти непосредственно к процессу замены.

Для того чтобы заменить ремень ГРМ ВАЗ 2105 вам потребуется:

• Ключи на: «10», «13», «17», «30»;
• Новый ремень ГРМ ВАЗ 2105;
• Натяжной ролик (не обязательно).

https://youtube.com/watch?v=VS5gUcfIGTM

Замена ремня ГРМ 2105. Ремень ГРМ 2105.

https://youtube.com/watch?v=YcL7o1iwaSw

Особенности цепи и ремня привода ГРМ

Одной из составляющих обслуживания двигателя ВАЗ-2105, как и любого другого, является замена привода газораспределительного механизма. Но вот сложность выполнения данной операции у этого авто зависит от типа используемого привода. Замена ремня ГРМ ВАЗ-2105 производиться проще, чем цепи, но и менять ее нужно чаще.

Легкость замены ремня – одно из самых положительных качеств его. Дополнительно ремень не такой шумный, стоит значительно дешевле, не очень быстро растягивается.

Основным же недостатком ремня является возможность его обрыва. И хоть конструктивно негативные последствия этого обрыва снижены путем нанесения специальных выемок на поршнях, исключающих возможность столкновения открытого клапана с днищем поршня, но сам факт обрыва остается неприятным. Помимо этого ресурс роботы ремня может значительно сократиться из-за попадания на него рабочих жидкостей двигателя.

Возможность обрыва цепи при работе двигателя практически исключается, учитывая тот факт, что цепь ГРМ ВАЗ-2105 является двухрядной. Еще одно положительное качество цепи – значительно больший ресурс, чем у ремня.

Но цепь со временем растягивается, и хоть имеется механизм ее натяжения, при растягивании шумность работы двигателя значительно увеличивается. Также цепь требует смазки, поэтому она должна располагаться внутри двигателя, из-за чего замена цепи ГРМ ВАЗ-2105 усложнена.

Особенности модели

Если обратиться к истории, то впервые ременной привод газораспределительного механизма в автомобилях Волжского Автомобильного Завода начал использоваться на модели ВАЗ 2105: двигатель с таким приводом был экспериментом, и ставился не на все автомобили (в некоторых из них использовался мотор от моделей ВАЗ 2101 и 2103, имеющих цепной привод ГРМ).

А также, эта версия стала первой в советской эпохе, в которой реализовали привод газораспределительного механизма с помощью ремня вместо цепи, как у остальных моделей. Этот опыт сложно назвать удавшимся, ведь двигатель стал известен своей нестабильной работой и частыми протеканиями моторного масла.

Но, стараниями советских инженеров, механизм абсолютно безопасен в использовании. Обрыв ремня на ВАЗ 2105 не приводит к столкновению поршней с клапанами, так как первые имеют сверху специальные округлые углубления, и это не потребует ремонта мотора.

При стандартном использовании замена ремня в 2105 необходима в следующих случая:

Параметры и особенности двигателя

Двигатель ВАЗ 2105 используется на моделях ВАЗ 2104, 2105 и 21072. Он имеет ременной привод распределительного вала, и следующие основные параметры:

Порядок замены

1. Убрать ремень генератора.
2. Убрать верхнюю крышку ремня.
3. Провернуть по часовой стрелке коленвал до того момента, когда совпадут метки на шестерне распределительного вала с меткой на его корпусе, на шкиве коленчатого вала и крышке привода.
4. Снять серединную и нижнюю крышку ремня (из всего 3 шт., первую сняли в п.1)
5. Снять пружину 7, ослабить болты 3, отвести кронштейн влево до отказа и снять ремень.
6. Надеть новый ремень, отжать кронштейн и поставить пружину 7.

Главным условием при ремонте или установке ремня ГРМ на ВАЗ 2105 будет являться совпадение установочных меток; следует наблюдать за тем, чтобы валы не провернулись.

Инструкция по замене

Для процедуры следует воспользоваться эстакадой или смотровой ямой. Чтобы поднять машину, можно воспользоваться домкратом, подняв передок, его следует установить на опоры. Выполняется замена только на холодной машине.

Необходимые инструменты

Замена ремня и цепи ГРМ – сложная и продолжительная процедура. Чтобы выполнить ее как можно быстрее, нужно как следует подготовиться к ней и приготовить заранее:

• набор ключей;
• набор головок;
• вороток;
• отвертку.

Чтобы расходники прослужили дольше, следует покупать оригиналы.

Этапы

1. Сначала следует обесточить автомобиль, сняв отрицательную клемму с аккумулятора.
2. Если установлена защита, ее необходимо снять.
3. Затем нужно слить охлаждающую жидкость из системы.
4. На следующем этапе нужно демонтировать радиатор, вентилятор охлаждающей системы, шкив помпы.
5. Затем необходимо снять ремешки приводов ГУРа, компрессора кондиционера, генератора.
6. Далее выкручиваем свечи зажигания.
7. Затем снимаем экран защиты распределителя, отсоединяем от рукава воздухосборника трубку, соединяющую его с ГРМ.
8. Путем проворачивания коленвала за болт крепления его шкива, следует выставить метки. Риска на шкиве ремешка ГРМ должна совпадать с отливкой на распредвале, соответственно на зубчатом колесе коленвала установочная метка должна совмещаться с риской на корпусе маслонасоса. На видео можно увидеть, как правильно установить метки.
9. Воспользовавшись специальным приспособлением нужно открутить крепежный болт и демонтировать шкив коленвала.
10. Затем нужно снять нижнюю и среднюю крышки защиты ГРМ.
11. Открутив болт крепления натяжителя и проворачивая его против часовой стрелки, ослабляем натяжение ремня ГРМ и снимаем последний.
12. Теперь следует сменить ролик и начать натягивание ремешка ГРМ ВАЗ 2105.

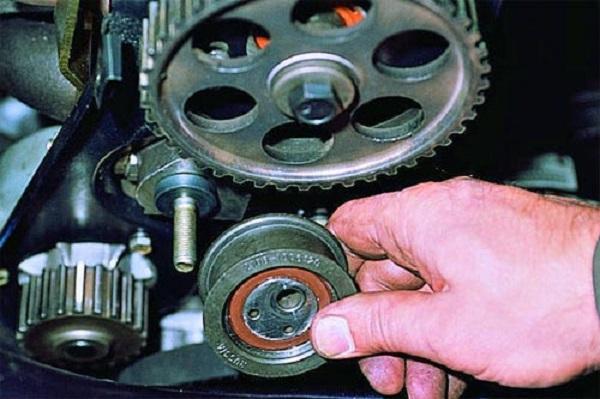

    Меняем натяжной ролик
    Перед этим следует очистить все детали от загрязнений.

13. Ремень следует сначала натянуть на шкив коленвала, затем на шкив привода маслонасоса и в последнюю очередь на шкив распредвала.

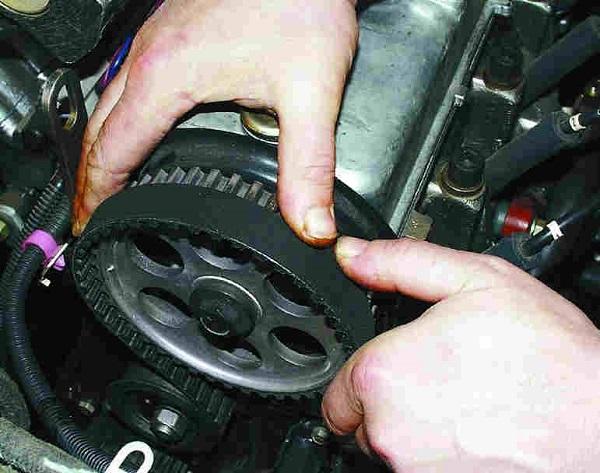

    Натягивание ремешка на шкив распредвала

14. Надев ремень на натяжитель, нужно поджать кронштейн и установить пружину.

При установке ремешка ГРМ нельзя проворачивать распределительный и коленчатый валы, чтобы не сбить метки.

1. Провернув коленвал на два оборота, нужно проверить соответствие всех установочных меток, натянуть ремень и затянуть крепежные болты кронштейна натяжителя.
2. Далее сборка осуществляется в обратном порядке.

После процедуры смены газораспределительного ремешка или цепи ВАЗ 2105 следует завести машину и проверить работоспособность двигателя.

Загрузка …

В каких случаях необходима замена?

Назначение газораспределительного ремешка – синхронизировать работу двух валов – распределительного и коленчатого. Вместо резинного изделия может устанавливаться цепь. Ремень представляет собой резиновое изделие с внутренней поверхностью в виде зубьев. Так как резина недолговечна, то эта деталь относится к расходникам, которые требуют регулярной замены. Цепь также нужно менять после определенного пробега, но она имеет больший ресурс, чем ремешок и никогда не рвется. Недостатком цепи является повышенный шум.

Замена расходника выполняется в следующих случаях:

• по регламенту, указанному в инструкции к автомобилю ВАЗ 2105;
• при обрыве;
• если есть дефекты.

Ремень ГРМ

Ремень ГРМ – это ремень газораспределительного механизма. Он представляет собой особую деталь, с помощью которой удается добиться синхронизации работы двух валов:

• коленчатого;
• распределительного.

Средняя цена ремней ГРМ на автомобиль ВАЗ-2105 составляет 400-500 рублей. При этом приобрести подобную деталь можно практически в любом магазине, обслуживающем автомобили. Артикул на элемент представлен в следующих вариациях:

• 122Z;
• 2105-1006040Р;
• 2105-1006040.

Среди аналогов можно перечислить шкивы и ремень от ВАЗ-2112, однако большинство автовладельцев советуют отказаться от подобного варианта и предлагают найти подходящий по маркировке ремень именно на модель ВАЗ-2105. В таблице будут рассмотрены наиболее популярные оригинальные ремни и аналоги, а также указаны цены на данные товары.

Порядок замены

1. Убрать ремень генератора.
2. Убрать верхнюю крышку ремня.
3. Провернуть по часовой стрелке коленвал до того момента, когда совпадут метки на шестерне распределительного вала с меткой на его корпусе, на шкиве коленчатого вала и крышке привода.
4. Снять серединную и нижнюю крышку ремня (из всего 3 шт., первую сняли в п.1)
5. Снять пружину 7, ослабить болты 3, отвести кронштейн влево до отказа и снять ремень.
6. Надеть новый ремень, отжать кронштейн и поставить пружину 7.

Главным условием при ремонте или установке ремня ГРМ на ВАЗ 2105 будет являться совпадение установочных меток; следует наблюдать за тем, чтобы валы не провернулись.

Замена цепи ГРМ

Сначала обеспечивается доступ к звездочке распределительного вала, для чего с авто снимается крышка клапанов.

Затем нужно выставить метки на двигателе. Для этого нужно проворачивать коленчатый вал за болт крепления шкива по часовой стрелке, пока не совместятся метки на шестерне привода распредвала с меткой на его корпусе, выполненной в виде отлива.

При этом метка на шкиву коленчатого вала должна совместиться с длиной меткой, нанесенной на крышке цепи ГРМ. Если они совпадают, можно продолжать работы, а если нет – вращать коленчатый вал, пока все метки не совпадут.

Затем нужно открутить болт крепления шкива коленчатого вала. Для удобства его откручивания лучше на КПП включить 4 передачу, а также задействовать ручник.

Замена ремня

К сожалению, ремень ГРМ на ВАЗ-2105 – деталь не совсем надежная, и периодически владельцу транспортного средства приходится столкнуться с ее износом. Среди наиболее распространенных ситуаций поломки ремня можно выделить следующие:

• Возникновение неисправности в связи с возрастом детали. В этом случае потребуется заменить нити, надрывы или другие части ремня.
• Возникновение неисправности в виде разрыва ремня. Тогда рекомендуется остановить автомобиль и как можно скорее осуществить замену детали.

Каждый из случаев будет рассмотрен более подробно.

Замена ремня

К сожалению, ремень ГРМ на ВАЗ-2105 – деталь не совсем надежная, и периодически владельцу транспортного средства приходится столкнуться с ее износом. Среди наиболее распространенных ситуаций поломки ремня можно выделить следующие:

• Возникновение неисправности в связи с возрастом детали. В этом случае потребуется заменить нити, надрывы или другие части ремня.
• Возникновение неисправности в виде разрыва ремня. Тогда рекомендуется остановить автомобиль и как можно скорее осуществить замену детали.

Каждый из случаев будет рассмотрен более подробно.

Ремень порвался

Порой возникают ситуации, когда неисправность ремня заключается в самой детали – он просто рвется. В этом случае выход только один – приобрести новый ремень и проследить за тем, чтобы в процессе установки совпали все метки. Только после этого можно будет включить зажигание и продолжить путь.

Стоит отметить, что конструкторы двигателя ВАЗ-2105 при разработке системы сделали так, что агрегат был установлен в поршень с выемками. Таким образом, у владельцев данного транспортного средства не получится соединить поршень с клапаном, что является не очень хорошим моментом.

В качестве заключения, можно дать совет, как восстановить зажигание при поломке ремня ГРМ. Необходимо выполнить следующее:

• Установить новый ремень ГРМ, следя за тем, чтобы совпали все метки.
• Поставить бегунок для начала на 4-й цилиндр. Дополнительно необходимо проследить за фиксацией трамблера. Только после этого можно приступать к попыткам завести двигатель.

Если после проделанной схемы автомобиль все равно не заводится, то ту же самую последовательность действий необходимо повторить с 1-м, 2-м и 3-м цилиндрами. В каком-нибудь положении двигатель обязательно запустится. В любом случае следует своевременно проводить техническое обслуживание такого важного узла в автомобиле, как газораспределительный механизм.

Полезные замечания

Если у вас «семёрка» с карбюратором, то после замены цепи ГРМ требуется выполнить регулировку зажигания, ведь звёздочка привода прерывателя-распределителя зажигания (в просторечии трамблёра) тоже снималась со своего посадочного места. Инжекторные модели такой регулировки не требуют.

На советские и ранние российские автомобили классического семейства традиционно ставили двухрядные цепи ГРМ. Это давало повышенную надёжность за счёт того, чтоб обрыв одного звена не провоцировал мгновенное столкновение поршня с клапаном в открытом положении. Недостатком был повышенный вес. В целях экономии и облегчения конструкции цепь стали делать однорядной. Ресурс двойной цепи доходит до 100 — 120 тысяч километров, в то время как однорядной — в два раза меньше. Некоторые автовладельцы возвращают в свои силовые агрегаты двухрядную цепь. Правда, для этого придётся заменить также все шестерни, входящие в зацепление с цепью. Сегодня комплект таких деталей найти достаточно сложно, поэтому готовьтесь к поисковой работе, если хотите повысить надёжность механизма ГРМ.

Двухрядная цепь ГРМ имеет гораздо больший ресурс, однако подобрать комплект деталей для её установки гораздо сложнее

Цепь ГРМ — передаточный механизм, за состоянием которого владелец машины должен следить особенно тщательно. Опытные водители недаром советуют слушать свой автомобиль. Посторонний шум с позвякивающими нотами — верный признак того, что пора вскрыть по меньшей мере крышку головки блока цилиндров, прокрутить коленвал и обследовать цепь хотя бы внешне. При тревожных признаках цепь нужно будет достать и заменить. Уверенность, аккуратность и данная инструкция помогут вам сэкономить немалую сумму денег, ведь замена цепи или ремня на «классике» стоит по стране около 2000 рублей.
