Где находится диагностический разъем на Ладе Калина

Основное назначение диагностического разъема (далее – ДР) заключается в обеспечении коммутации ЭБУ, или элекронного блока управления с внешним считывающим прибором. Таковым может являться портативный компьютер либо сканер. Это дает возможность автовладельцам Лады Калина осуществлять диагностику бортовой электросистемы самостоятельно. Подсоединение ноутбука либо другого устройства в ДР производится через адаптер, после чего идет запуск специализированной программы, считывающей с памяти блока управления коды ошибок. И вот здесь появляется логичный вопрос: где искать диагностический разъем?

ELM327, OBD2 сканер на SsangYong New Actyon

Ремонт ЭУР LADA Kalina — Обзор

Описание и расположение диагностического разъема

Диагностический разъем представляет собой специальное устройство, использующееся для оперативного обмена данными между транспортным средством и подключенным к нему устройством. Последнее — это, как правило, ноутбук, применяющийся для считывания комбинаций неисправностей, а также регулировки основных параметров.

В зависимости от модификации машины, место расположения штекера может изменяться:

1. В версиях Калина 1 устройство находится на центральной стороне так называемого тоннеля, под декоративной накладкой, расположенной выше прикуривателя.
2. В версиях Калина 2 его можно найти с правой стороны, на нижней части торпеды.

Диагностический выход Калины

Общая характеристика диагностики двигателя

Назначение диагностического разъема — позволить соединять блоки управления автомобиля и основные узлы с диагностическим сканером. У разъемов есть определенное количество контактов, каждый из которых обладает своей функцией и выполняет определенную задачу.
Диагностика двигателя проводится с целью выявления скрытых неполадок и дефектов, а также для оценки работоспособности каждого механизма.

Прежде чем проверять двигатель при помощи разъема, следует подвергнуть автомобиль Лада Калина другим методам диагностики. Сначала выполняется механическая проверка видимых деталей (электропроводки, предохранителей и свечей) и оценивается состояние всех важных узлов автомобиля. Только после данного осмотра и устранения всех выявленных неисправностей проводится диагностика электронная.

Для начала проверьте предохранители

Диагностика Лада Калина, которая может осуществляться при помощи разъема.

1. Просмотр и чтение кодов, выявление ошибок.
2. Оценка работы системы управления, выяснение ее характеристик.
3. Удаление результатов предыдущих проверок.
4. Анализ показателей датчиков кислорода.
5. Получение данных диагностики во время движения автомобиля.

Диагностика инжекторного автомобиля только кажется сложной и непонятной. Многие считают, что это дело для обученных и опытных мастеров, однако проверку работы систем управления можно провести самостоятельно.

Виды диагностики

Существует несколько различных видов и способов диагностики Лады Калины.

Диагностика на приборной панели

Такой вид диагностики довольно распространен, но имеет большое количество минусов. При таком способе выявления ошибок в автомобиле Вы не сможете обнаружить причину поломки. Приборная панель выдает лишь комбинацию цифр, якобы с кодом ошибки, но, как правило, такая диагностика имеет высокую погрешность и часто ошибается.

Диагностика на СТО

Данный вид диагностики один из самых правильных. При диагностике на станции к Вашему автомобилю подключается специальный профессиональный прибор, который с высокой точностью определяет поломку в вашем автомобиле. Большим минусом такого метода является его стоимость, умельцы берут за свою работу более 1000 рублей лишь за одно подключение прибора к авто.

Диагностика с помощью ЕЛМ-327

Китайские умельцы смогли сделать прибор, едва превышающий размер спичечного коробка, а по функциям практически не уступающий более дорогому профессиональному сканеру. Так как разъем ОБД-2 широко распространен, то сканер ЕЛМ-327 подходит к множеству автомобилей.

Электронный блок управления и разъём для диагностики

В случае появления какой-либо неисправности в системе двигателя на любом современном автомобиле, ЭБУ (Электронный блок управления – прим.) способен запоминать ошибки и предоставлять их для распознавания через специальные диагностические разъёмы. Ошибки можно смотреть и через панель приборов. Такой способ показывает не всю информацию, но способен отобразить 4 ошибку.

Справка!

Диагностический разъём – предназначенный для скоростного обмена данными между автомобилем и подключённым к нему устройствам для считывания и стирания ошибок, установок параметров различных датчиков и корректировки значений в автомобиле.

К такому разъёму можно подключать как проводное, так и беспроводные устройства.

В автомобилях Лада Калина он имеет тип OBD-2, и представляет из себя 16-ти контактный, трапециевидный разъём.

Расположение (два места)

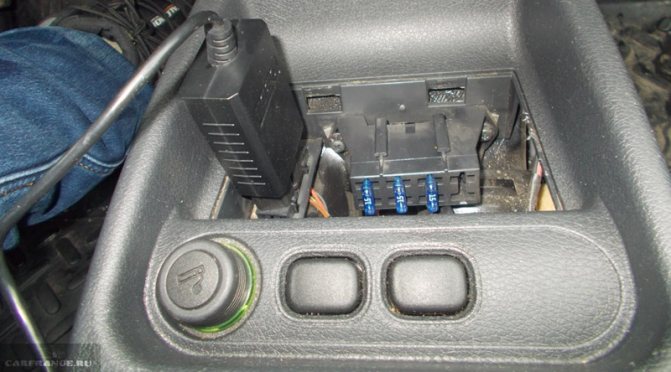

1. На центральной части тоннеля, под защитной крышкой, которая находится чуть выше прикуривателя — (первое поколение Лада Калина 1).

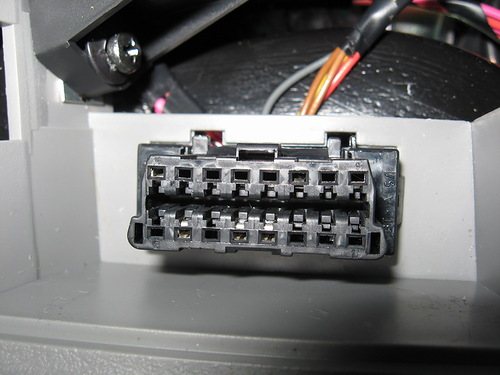

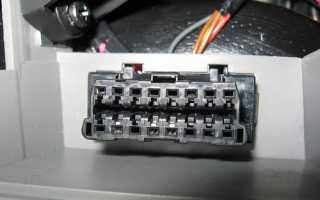

Разъём вблизи, адаптер установлен

О том, как правильно прочитать коды ошибок, которые выводит компьютер, вы сможет наиболее подробно в этой статье.

Без диагностического разъема в инжекторной машине просто не обойтись, это не карбюратор.

Было бы ещё хорошо, чтобы работало под ELM327. В этих авто ЭБУ бывает ставят такие, что универсальные сканеры ничего не могут прочитать.

Так вот где он. Я только во все это вникаю и потому такие вещи мне интересны. Стараюсь сам все сделать и диагностика идет на первом месте.

Калина 2007 года,нет разъема для сканера,или убрали,я купил б/у

Убирают в противоугонных мерах, чтобы нельзя было прописать ключ.

Самодиагностика автомобиля лада калина

В любом современном блоке управления, а именно такой стоит на Калине, имеется достаточно мощная система самодиагностики, основанная на программировании. Это значительно облегчает поиск неисправностей даже неопытному автовладельцу.

Электронный блок управления является мини-компьютером, который выполняет специальные задачи:

• обработку сигналов, получаемых от датчиков;
• расчет воздействий управления по заданным алгоритмам;
• управление механизмами исправления.

Самодиагностика начинается с подсоединения диагностического тестера к контроллеру автомобиля. Таким образом легко получить диагностические данные и ошибки. Вместо тестера можно использовать специальную программу, скачав ее бесплатно на любом подходящем ресурсе.

Чтобы провести диагностику своими руками, необходимо приобрести диагностический адаптер К-линии, который поддерживает протокол KWP200. Он осуществляет передачу данных с машины в компьютер. Для этого в автомобиле Лада Калина есть специальный разъем, который можно найти рядом с рычагом коробки передач под крышкой. У Калины расположение диагностического разъема наиболее удачное по сравнению с другими моделями. К этому разъему и следует подключить адаптер.

В комплекте с адаптером, предназначенным для разъема, идут специальный драйвер и программное обеспечение. СОМ-порт, который появится в программе, необходимо переставить на цифры 1,2, 3 или 4. Это номера, с которыми работает стандартный калиновский разъем.

Лада Калина-1: Как добраться до диагностического разъема?

После подключения диагностического разъема и оборудования следует включить зажигание и запустить программу. Если все сделано и подключено правильно, система выдаст сообщение о том, что связь установлена. Теперь можно начинать диагностику.

Расшифровка кодов ошибок

Первый символ — буква, обозначает блок неисправности:

• B — кузов;
• C — подвеска;
• P — двигатель (ЭСУД, КПП);
• U — шина обмена данными.

Второй символ — цифра, тип кода:

• 0 — SAE (стандартный);
• 1,2 — OEM (заводской);
• 3 — зарезервировано.

Третий символ — цифра, система:

• 1, 2 — топливная система;
• 3 — система зажигания;
• 4 — снижение токсичности отработавших газов;
• 5 — холостой ход;
• 6 — ЭБУ (ECU) или его цепи;
• 7, 8 — трансмиссия (АКПП).

Четвертый и пятый символ — цифры, непосредственно код ошибки.

Что такое стандартные параметры

У каждого двигателя имеются свои стандартные параметры. Это технические характеристики, которые определяют нормальную работу мотора. Эти параметры и сравниваются со значениями, полученными во время диагностики. Все измерения проводятся при заведенном двигателе на холостых оборотах.

Наличие ошибок, которые сохранились в памяти автомобиля, — это так называемый параметр DTC. Что это за ошибки, можно установить при расшифровке их кодов, которые легко найти на любом ресурсе в интернете. Там приведены целые таблицы с толкованиями кодов ошибок.

Но двигатель может иметь сбои и неполадки и не выдавать ошибок. Например, если обороты холостого хода завышены, блок управления считает, что водитель нажал педаль газа, не воспринимает ситуацию как ошибку и, естественно, не выдает ее при диагностике.

Если во время диагностики двигателя все измеренные параметры отличаются от типовых не более чем на 20%, значит, мотор работает нормально. Узлы и детали, показатели которых превышают указанное значение, можно считать неисправными.

Самостоятельная диагностика Калины

Когда своими руками производится диагностика, Лада Калина подвергается полной проверке, которая начинается с подбора оборудования:

• ноутбук;
• адаптер (есть проводной и Bluetooth, подойдет любой);
• программа для диагностики.

Далее ищем расположенный в машине разъем. В Ладе он находится в достаточно удобном месте, рядом с рычагом КПП. Его закрывает пластиковая крышка на небольших защелках. Хочется отметить, что производители совершенствуются, и Лада Калина 2 диагностический разъем получила еще более удобный, там не нужно даже возиться с защелками. Просто подключил и работай.

Когда разъем нашелся, подключаем к нему адаптер. Делать это следует при выключенном зажигании. Если адаптер проводной, второй конец кабеля подключаем к USB-разъему ноутбука.

Запускаем специальную программу для диагностики. Она требует установки драйверов. Выбираем в опциях «установить соединение», все мы подключились. Теперь включаем зажигание, и диагностика Лада Калина может считаться начатой. Все предельно просто даже для малоопытного автовладельца.

Проводя диагностику самостоятельно, нужно понимать, что существуют стандартные границы показателей систем автомобиля. И на них мы ориентируемся, чтобы понять, исправно ли работают все узлы и детали авто. Все замеры производят при работающем на холостых оборотах двигателе. И только такие показания сравниваются с техническими характеристиками нормальной работы автомобиля.

Если изменения показателей имеют отклонения от стандартных в пределах 20%, значит работа всех систем в норме. Когда отклонения превышают 20%, узлы и детали, в которых это обнаружилось, считаются неисправными и требуют ремонта или замены.

Подключаем ПК к диагностическому разъёму LADA Калина

При работе автомобиля могут возникать ошибки, фиксируемые системой.

Обычно когда блок управления определяет ошибку, загорается индикатор check engine. А это значит, чтобы понять в чем дело, нужно провести диагностику двигателя.

Каждой возможной ошибке присвоен код, по которому ее можно расшифровать. На страницах интернет-сайтов можно найти подробный разбор каждого кода и понять, в чем заключается зафиксированная ошибка. В программе диагностики есть специальный раздел, где эти ошибки можно просмотреть.

Не всегда система распознает нарушение в работе и выдает ошибку. Проводимая диагностика двигателя не покажет эту проблему. Поэтому во время проверки нужно внимательно следить за отклонениями в работе систем от нормы.

Имея диагностический разъем, Калина стала еще более удобна в обслуживании. Теперь, когда все необходимые данные получены, выключаем зажигание. В программе выбираем опцию «разорвать соединение» и отключаем адаптер от разъема. На этом диагностика завершена.

Подключение сканера GM12 и OBD2 в автомобили ВАЗ, Лада

В настоящей статье будут рассмотрены способы подключения диагностических сканеров в разъемы OBD2 и GM12 автомобилей марики ВАЗ, Лада, следующих моделей: 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113, 2114, 2115, Гранта, Приора, Веста, X-ray, Калина, Ларгус, Нива Будет рассмотренна работа сканеров ELM327 OBDII и Master Kit ВМ9213 с автомобилями марки ВАЗ, Лада и программ для диагностики Torque, OpenDiag и их правильная настройка. Так же рассмотрим подключение данных сканеров на примере из видеороликов

.

Подключение сканера диагностики через GM12 и OBD2 разъемы к автомобилям ВАЗ, Лада

Начнем сразу с того, на чем оступается большинство начинающих диагностов автомобилей ВАЗ или Лада. Для своих инжекторных автомомбилей АвтоВАЗ ставил разъемы для подключения ЭБУ типа GM12. Сканер ELM327 рассчитан на работу с OBD2, поэтому связаться с «мозгами» автомобиля посредством использования данного сканера для диагностики автомомбилей ВАЗ и Лада до модели 2114 будет немного проблематично, но, в общем-то, при определенных «танцах с бубном» вполне возможно (хотя авто с прошивкой Bosch 7.9.7 c 2011 года будет видеть без проблем). Но первым делом мы рассмотрим подключение диагностического сканера через разъем GM12, который подключается к автомобилю с разъемом GM12 (OBD1) по USB.

Подключение сканера в разъем GM12 ВАЗ, Лада 2107, 2108, 2109, 21099, 2110, 2111, 2112, 2113

Для диагностикики (а так же ЧИП-тюнинга, прошивки) инжекторных двигателей автомобилей ВАЗ с разъемом GM12 (OBD1) по линии K-line используют сканер от «Мастер Кит» ВМ9213 и его модернизированной версии BM9213M.

Руководство пользователя и распиновка Мастер Кит ВМ9213

Эксплуатация Мастер Кит ВМ9213

• Подайте 12В на модуль, согласно схеме подключения, должен зажечься индикатор питания 5-24В.
• Подключите устройство к ПК, должен зажечься индикатор питания 5В.
• Установите программу Setup CE и запустите. В настройках выберите присвоенный операционной системой COM порт устройства.
• В меню программы сервис – настройки выберите COM-порт выданный операционной системой и нажмите ОК.

Адаптер ВМ9213 работает на ПК так же с программой KWP. Но подключается при работе с ней к ЭБУ только с заведенным двигателем. Это особенность даноой программы.

Схема устройства ВМ9213. Как видим, он может работать как с OBD1 (GM12) так и с OBD2, что делает его универсальным, подходящим для работы по K-line со всеми моделями машин ВАЗ, Лада имеющими инжекторный двигатель. С его помощью можно осуществлять как диагностику отечественных автомобилей, так и прошивку их ЭБУ. Он так же способен диагностировать и иномарки, которые поддерживают подключение по K-line или L-line, но это уже отдельная тема для другой статьи.

Как уже было сказано выше, этот сканер способен диагностировать и современные автомобили оснащенные разъемом OBD2 и поддерживающие отладку по CAN — шине. Это модели Лада начиная с 2114, вплоть до Lada Vesta и X-ray.

Подклчение по K-line к автомобилям марки ВАЗ, Лада с OBD2

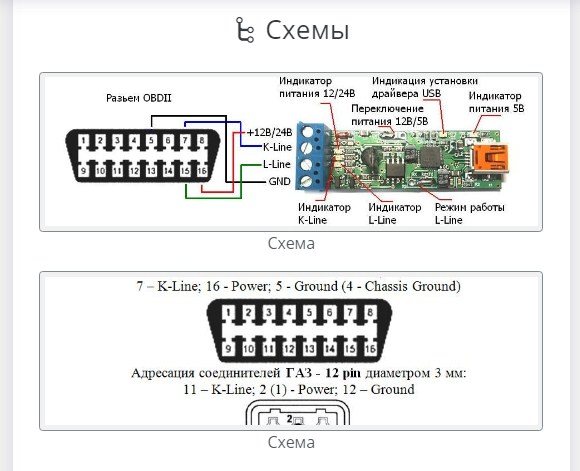

Распиновка при подключении по OBD2 K-line адаптера ВМ9213

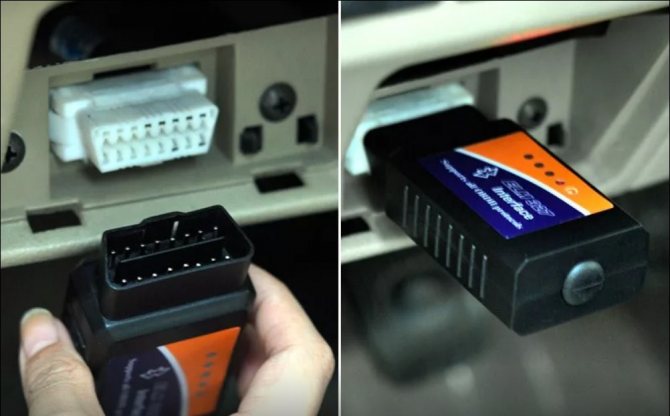

Автомобили с OBD2 разъемом чаще всего диагностируют с помощью сканера ELM327. Его так же возможно использовать с OBD1 (нашей GM12), но не без трудозатрат.

Распиновка ELM327 при подключении к OBD1 (GM12)

Вот видео о подключении диагностического сканера ELM327 к Lada 2112 с GM12

Подключение сканера в разъем OBD2 Лада 2114, 2115, Гранта, Приора, Веста, Калина, Ларгус, Нива

Почему ELM327 используют чаще? Да просто потому что он больше распространен, поддерживает намного большее число автомобилей и сам по себе зарубежного производства (крупной канадской фирмы ELM Electronics), в отличие от BM9213 и других адаптеров от фирмы М астер Кит. ELM327 так же «дружит» с огромным количеством приложений, как для ПК, так и для смартфонов на базе Android или IOS. А может даже и Windows Phone. Еще ELM327 может «коннектиться» с устройствами по протоколам Bluetooth или Wi-Fi, чего первоначальные версии BM сканеров не могли.

Ролик о том, как подключить и сканировать ошибки при помощи ELM327 на автомобилях ВАЗ, Лада с разъемом OBD2 (2114, 2115, Гранта, Приора, Веста, Калина, Ларгус) на примере автомобиля Лада Приора

Отдельно хочется упомянуть диагностику автомобилей Нива и Шевролет Нива. Не потому что там что-то как-то отличается, а просто для владельцев Нив, так как это особая каста владельцев автомобилей Лада. Ну и для того, чтобы дать ссылку на этот замечательный ролик диагностики Нивы (у нее, кстати, OBD2 разъем), снятый отцом и сыном. Приятного просмотра!

Распиновка obd2 разъема — схема диагностического разъема

Распиновка obd2 разъема — все автомобили выпущенные в последние годы, оборудованы всевозможными электронными приборами. Одним из важных устройств считается система для выполнения диагностики установленного в автомобиле оборудования. Конструкция этого устройства включает в себя коннектор OBD2, который был сконструирован в девяностых годах. Основное его предназначение — возможность подключения сканера. Кроме этого, с его помощью можно измерять бортовое напряжение, температурную составляющую, скорость, а также другие параметры. Причем все это можно выполнять непосредственно во время эксплуатации автотранспорта.

Как правило, розетка коннектора obd2 устанавливается в автомобиле около рулевой колонки, (расстояние составляет примерно 180 мм). Параметрические характеристики коннектора позволяют создать обмен информационными данными, используя при этом промышленную цифровую CAN-шину. Именно с помощью протокола CAN можно осуществлять подключение различных управляющих устройств,всевозможных датчиков и механизмов. Причем можно одновременно принимать и передавать данные в цифровом формате с большой скоростью, также есть функция защиты от помех.

Конструкция соединителя

Функциональные возможности и распиновка obd2 разъема выполнена по двух компонентной схеме без симметрии и включат в себя шестнадцать ножевидных контактов. Располагаются эти контакты в колодке параллельно друг другу с направляющим ключом. Их нумерация в колодке выполняется с левой стороны направо, при этом верхняя линия контактов обозначена цифрами с 1-8, а другой ряд с 9-16. Конструкция разъема выполнена из прочного пластика, а сами контакты разделяет специальная продольная пластина.

Для осуществления правильной полярности при подключении разъема «папы» к розетке «мамы», предусмотрена конструкция в виде трапеции с несколько закругленными углами. Функции контактов в разъеме имеют две группы назначения. Одна из которых выполнена по стандартной схеме, а другую группу изготовитель вправе использовать по своему усмотрению, для выполнения определенных задач.

Распайка obd2 разъема с определением функции каждого контакта показана в таблице ниже:

1	Фирменный
2	Шина J1850
3	Фирменный
4	Заземление общее
5	Сигнальная земля
6	Шина CAN
7	Линия K по ISO 9141-2
8	Фирменный
9	Фирменный
10	Шина J1850
11	Фирменный
12	Фирменный
13	Фирменный
14	Шина CAN
15	Линия L по ISO 9141-2
16	+12 В

Отличительная черта в конструкции разъема obd2 заключается в том, что он имеет гнездо подключения бортовой сети. А это дает возможность задействовать сканеры не прибегая к использования дополнительной цепи силового питания. Со времен появления первых разъемов obd2, которые были способны только отображать информацию о существующей неполадке, многое изменилось. На сегодняшний день усовершенствованные коннекторы имеют возможность извлекать максимум информации о неполадках. Происходит это благодаря связи приборов диагностики с электронными модулями в авто.

Как самому изготовить соединительный кабель

Иногда возникает потребность в изготовлении соединительного провода, это может случится когда потребуется подключить к автомобильному компьютеру устройство для диагностики. Поэтому, как нельзя лучше, здесь помогут значения указанные в таблице.

OBD2 сканер на SsandYong New Actyon

A Масса B L-линия диагностики двигателя (в том числе линия считывания медленных кодов самодиагностики), ABS (8192-Baud Serial Data) (не всегда разведена) C AIR (не всегда разведена) D SES-Lamp — линия лампы самодиагностики (не всегда разведена) E K-линия диагностики (160-Baud Serial Data) F TCC (не всегда разведена). На некоторых моделях — питание +12В G Управление бензонасосом (не всегда разведена) J K-линия диагностики подушек безопасности (AirBag) (8192-Baud Serial Data) M K-линия диагностики двигателя, ABS
16-ти контактный трапециевидный разъем OBD-II (lada Obd-2 16-pin)
2) J1850 Шина+ 4) Заземление кузова 5) Сигнальное заземление 6) Линия CAN-High, J-2284 7) К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) 10) J1850 Шина- 14) Линия CAN-Low, J-2284 15) L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4) 16) Питание +12В от АКБ

12-ти контактный прямоугольный разъем (lada 12 pin)

Распиновка диагностического разъема автомобилей ВАЗ

Автомобили ВАЗ имеют систему диагностики неисправностей, которая позволяет считывать и расшифровывать коды ошибок. На большинстве авто ВАЗ-2110 установлен контроллер старого типа «Январь-4». Сигналом обнаружения неисправности считается включение «CHECK ENGINE». Выявление неисправностей в таком контролере простое – коды ошибок вычисляются, начиная с цифры 12, и заканчивая 61. Для более современных моделей ВАЗ подходят электронные адаптеры ELM-327 с программой OBD-II.

Распиновка контактов диагностического разъема ВАЗ

Где находится диагностический разъём

На различных автомобилях семейства ВАЗ гнездо находится в различных частях машины. Рассмотрим несколько моделей в качестве примера:

• на ВАЗ-2112, как и на 2110, а также 2111, гнездо располагается правее водительского сиденья, сразу же под колонкой;
• на моделях 2108, 2109 и 21099 необходимое вам гнездо находится под бардачком, на специальной полочке;
• на машинах с европанелью его можно найти в центре консоли, около прикуривателя. Для его маскировки используется специальная декоративная крышка;
• на автомобилях Лада Калина разъем возле рычага переключения передач, он тоже скрывается под специальной крышечкой;
• на Лада Приора ищите сразу за бардачком, на стенке.

ВАЗ 2110

Как проводится диагностика авто

1. Соединяете контакт «В», который имеет колодка диагностики и «массу»;
2. Ключ в зажигании поворачиваете на третье положение, машину не заводите;
3. Сначала лампа «CHECK ENGINE» 3-мя вспышками высвечивает код 12. Он показывает, что программы диагностики работают. На ВАЗ 2110 это происходит в таком порядке: лампа коротко мигает 1 раз (что следует считать обозначением цифры 1). После паузы, длящейся не менее 2-х секунд, мигает 2 раза подряд (двойка). Вот и получилась цифра два. И так повторяется 3 раза, чтобы водитель разобрал эти знаки;
4. После того, как диагностическая программа заявила о своей исправности, она начнет высвечивать коды ошибок, если они конечно есть. Точно так же – вспышками и паузами.
