Не работают поворотники на ВАЗ 2109, 2114, 2115

Нередко водители сталкиваются с такой проблемой, что поворотники по определенным причинам не работают. В этой статье будут рассмотрены причины подобных неполадок на примере автомобилей производства ВАЗ: 2108, 2109, 21099, 2113, 2115. Каждая из этих машин причисляется к семейству САМАРА, поэтому обладает схожей электроникой.Практически во всех случаях ремонт указателей – несложная работа. Самое главное при этом – определить основную причину неисправности.Заголовок 2: Указатели поворотов не мигаютЕсли не работают поворотники на ВАЗ 2114 — точнее, не мигают — то причина поломки заключается в реле указателей.
Чтобы исправить эту неполадку, в большинстве случаев достаточно постучать по реле либо произвести его замену. Причиной этого, как правило, является плохой контакт или попадание внутрь большого количества воды. Если даже после замены они не функционируют должным образом, то стоит осмотреть контакты и блок предохранителей.Если не работают поворотники ВАЗ 2114, то стоит знать: реле располагается в блоке. Оно обозначено пометкой К2. Обязательно требуется проверить предохранитель F12, а также осмотреть его контакты с самим блоком. Причина поломки может скрываться также в аварийной кнопке или в переключателе.

Не включаются указатели поворотов

Если не работают поворотники ВАЗ 2109 или перестал функционировать один из них, то причин может быть несколько. Каждую из них рекомендуется рассмотреть в отдельности:1. Первым делом требуется проверить лампу на предмет работоспособности. При необходимости её потребуется заменить на новую;2. Затем следует проверить, работают ли контакты соединений

Особое внимание рекомендуется уделять соединениям блока, переключателей, и в последнюю очередь самих указателей;3. Посмотрите, исправны ли включатели;4

Проверьте работоспособность реле, проведите замену их и предохранителей. В случае, когда не работают поворотники и аварийка ВАЗ 2114, то причина этого практически всегда скрывается в реле.Заголовок 2: Как поступить, если поворотник не выключается?Если при поворотах рулем указатели не выключаются самостоятельно, то требуется менять сам выключатель.Заголовок 2: Быстрое миганиеЕсли они моргают слишком быстро, то причиной является перегоревшая лампочка. Стоит их осмотреть и при необходимости заменить. Другим фактором частого моргания может быть окисление фишек, расположенных на фонарях заднего света. Гораздо реже виной такого мигания становится непригодность дорожек, расположенных в дополнительном блоке.

Неяркое горение

Если не работают поворотники на ВАЗ 2115 или лампочки тускло горят, то требуется:1. Проверить лампочки на соответствие их мощности;2. Зачистить массу.Заголовок 2: Щелчок реле поворотниковЕсли вы столкнулись с частыми щелчками указателей, то проблему стоит искать в дополнительном блоке, даже точнее – в контактах реле. Они могли со временем окислиться и прийти в негодное состояние, либо просто неплотно прилегать. Возможно, реле оказалось бракованным. В таком случае рекомендуется установить заводское реле.

Схема

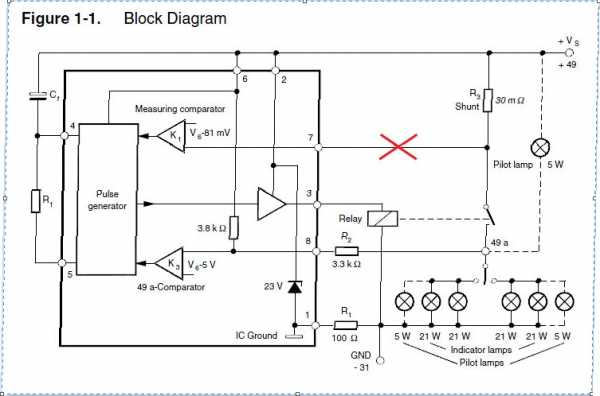

На картинке изображено схематичное расположение реле указателей поворотов.

Место, где располагается красный крестик, указывает, что для оптимального функционирования светодиодов здесь требуется оборвать цепь. Если вам требуется оригинальная цепь, то этой пометке красного цвета не нужно уделять внимания.

Замыкает поворотник

Если не работают указатели поворота ВАЗ 2115, то стоит внимательно осмотреть заднюю фару. Одно из наиболее уязвимых мест каждого авто – плата задней фары. Проблема также может скрываться в окислении контактов, которое произошло вследствие коррозии. Из-за этого перегорает и предохранитель, что ведет к замыканию поворотников.

Возможные неисправности: признаки и причины

Если вы не знаете, как сделать, чтобы поворотники горели как габариты, то в этом нет ничего сложного — нужно только замкнуть контакты, но сейчас не об этом.

По каким признакам можно выявить неполадки поворотных огней (ПО):

1. Поворот включается, но не работает. Неисправность такого плана может быть вызвана неполадками в работе реле-прерывателя.
2. Не работает световой источник поворотника. При такой проблеме на приборной панели автомобиля индикатор поворотов будет гореть чаще, чем обычно.
3. Сигнал срабатывает, но не отключается. Суть проблемы заключается в неполадках в работе переключателя, расположенного под рулем авто.
4. Источник освещения в оптике моргает чаще обычного. По всей видимости, из строя вышла одна из ламп, установленных в поворотах. Также проблема может заключаться в окислении контактов, в частности, речь идет о самих фонарях или контактах в блоке с предохранительными элементами.
5. Лампы в поворотах светятся, но намного тусклее, чем всегда. На практике такая проблема обычно появляется после установки не соответствующих по стандарту осветительных устройств (ламп) в фары. Возможна проблема в контактах.
6. При включении ПО громко щелкает реле. Причину следует искать в плохих или поврежденных контактах на блоке, возможен выход из строя самого реле.
7. Зачастую неисправность кроется в перегорании предохранительного устройства. Это приводит к замыканию в ПО, причем зачастую такая проблема проявляется в задней оптике. Это место специалисты называют «болезнью» не только модели 2114, но и других ВАЗов. Со временем окисляются контакты, что приводит к образованию коррозии и замыкания (видео снял Владислав Чиков).

Как проверить световые приборы в «Четырке»?

Процедура проверки осуществляется следующим образом:

1. Для начала необходимо убедиться в том, что вы используете работоспособный предохранитель. Блок предохранителей располагается в подкапотном пространстве, в отсеке между двигателем и лобовым стеклом, напротив водительского места. Отогните защелки и снимите крышку, а затем внимательно осмотрите ее внутреннюю часть. На ней нанесена схема, которая поможет разобраться, какой предохранитель отвечает за работу конкретного оборудования. Извлеките предохранитель, отвечающий за функциональность ПО и внимательно осмотрите его — если внутри плавкая нить расплавилась или повредилась, то предохранитель подлежит замене. Но даже при отсутствии видимых повреждений нужно вставить в гнездо извлеченного предохранителя другой с соответствующим номиналом.
2. Если это не помогло восстановить работу ПО, то проверьте реле, оно расположено в том же блоке. Как правило, на реле поворотов имеется значок аварийной сигнализации, вам надо его вытащить и заменить рабочим. Для этого не обязательно покупать новое реле, вам надо вытащить другой рабочее устройство и установить его. Если аварийка и ПО не работают, то продолжаем проверку.
3. Теперь надо произвести диагностику лампочек, но такая проверка потребуется в том случае, если не работает только часть поворотов. Откройте капот или багажник и уберите защиту фар, после чего извлеките источники света из посадочных мест. Установите вместо извлеченной лампы заведомо рабочее устройство и проверьте, как оно работает. При отсутствии изменений двигаемся дальше.
4. Нужно проверить целостность электроцепей. Для этого вам потребуется контрольная лампа с двумя подключенными к ней проводами. Один конец следует подсоединить к минусу аккумуляторной батареи либо кузову «Четырки», а второй провод подключается к контакту диагностируемой электроцепи. Если в результате подключения лампа стала гореть, это свидетельствует об исправном участке проверяемого провода. Аналогичным образом производится проверка остальных цепей. Если вы найдете место, где отсутствует ток, то это говорит о наличии неисправности между проверяемым место и последней точкой, где напряжение было. Поврежденные провода подлежат замене.
5. Также надо проверить качество контактов на всех электроцепях. Проверьте контакты в монтажном блоке, на цоколе в оптике автомобиля, на кнопке включения световой сигнализации и подрулевом переключателе. Часто причиной неполадок является именно окисление, такие контакты подлежат очистке или замене.

Фотогалерея «Неисправности поворотов»

Инструкция по ремонту и замене указателей поворотов и аварийной сигнализации своими руками

Перед тем, как снять и произвести замену вышедших из строя осветительных устройств на белые или желтые, надо отключить зажигание и аккумуляторную батарею. Это позволит избежать замыкания. Работы по замене должны осуществляться в перчатках, чтобы испачкать стекла лампочек.

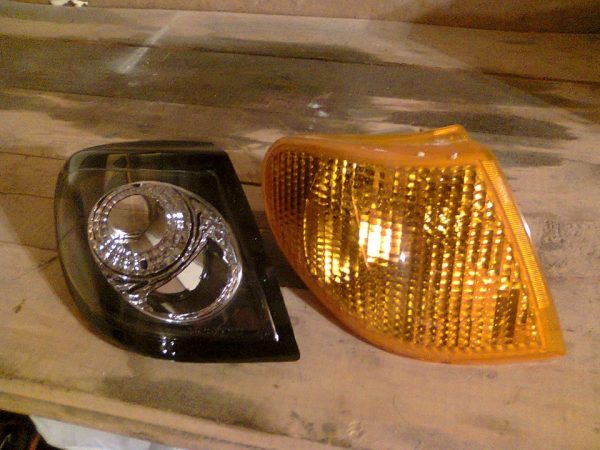

Как поменять лампы в ПО:

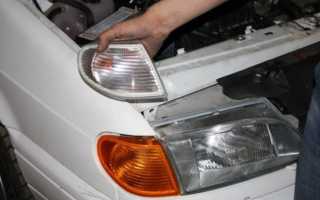

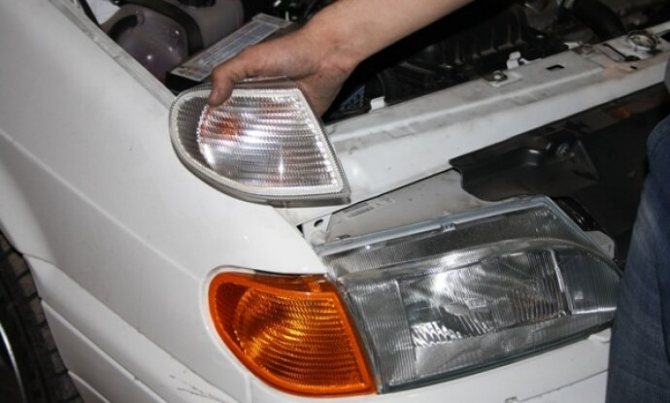

1. Сначала надо отсоединить от оптики разъем с подключенными проводами.
2. Затем освобождается наконечник пружинка.
3. Теперь нажмите на крепление, расположенное между оптикой и поворотом. Извлеките из посадочного места блок с источником света ПО.
4. Производится замена лампочек не работоспособные, сборка производится в обратной последовательности.
5. Что касается повторителей, то для замены извлеките его корпус из места посадки вместе с прорезиненной прокладкой, примерно на пол-сантиметра вперед.
6. Выведите из места установки заднюю часть устройства.
7. Извлеките полностью повторитель, после чего отключите штекер с проводкой и демонтируйте прокладку. Саму прокладку после этого надо установить на новый повторитель.
8. Теперь остается подсоединить на место штекер с проводкой и установить повторитель обратно.

Не работают поворотники и аварийка на автомобилях ВАЗ 2114: диагностика и ремонт

Главная / Тюнинг ПДД предписывают особый способ предупреждения о маневрах, которым обязательно следует пользоваться, если лампы указателей поворота перестали гореть в пути. Рассмотрим, почему не работают поворотники и как устранить причину поломки. Речь пойдет об устройстве, принципе работы и неисправностях систем с использованием реле поворотников на основе интегральных микросхем. Старые конструкции с биметаллическими пластинами, а также полностью электронные системы, ввиду их специфики и небольшой распространенности, рассматривать не будем.

Если на автомобиле не горит только передний левый или задний правый поворотник, причина может быть в перегоревшей лампочке, плохом контакте «массы» фонарей или участке провода к лампочке.

Не работают поворотники и аварийка ВАЗ 2114 что делать

Сигналы аварийной остановки и поворотов — одни из важнейших сигнально-световых устройств в машине. Они необходимы для безопасного движения на дороге и координирования автомобилистов друг с другом. Если же случается так, что не работают поворотники и аварийка ваз 2114, то продолжать движение на автомобиле нельзя (до тех пор, пока поломка не будет устранена).

Ниже мы разберем основные причины неисправности световой сигнализации в автомобиле, а также расскажем о том, как их устранить.

Поворотники ваз 2114

Неисправности аварийки

Если не работает аварийка ваз 2114, то поиски неисправностей следует начать с блока предохранителей. Для этого нужно проверить и, при необходимости — заменить на новый, предохранитель F2 на 10 Ампер. Одновременно с проверкой предохранителя следует осмотреть и зачистить контакты в посадочном гнезде общего блока (в случае их окисления аварийка может не работать даже при исправном предохранителе).

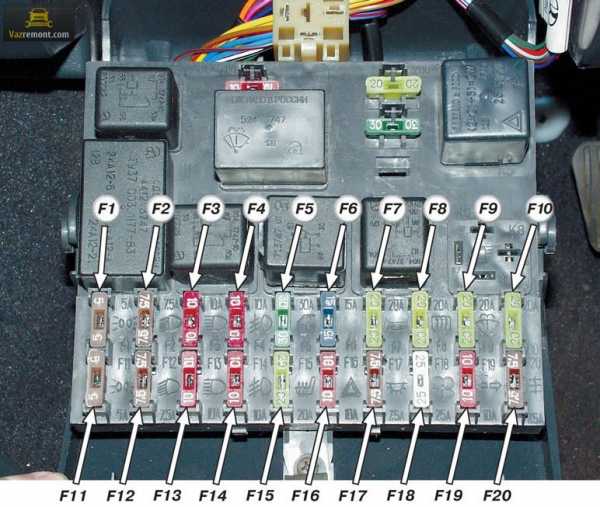

Блок предохранителей ваз 2114

Следующим шагом в поиске поломки будет проверка наличия напряжения на контакте X2/5, который находится на монтажном блоке (делается это при помощи мультиметра и при включенной кнопке аварийки).

Отсутствие питания будет говорить о наличии обрыва в проводе, который идет от этого контакта к кнопке аварийной сигнализации.

Если проводка оказалась рабочей, то следует проверить лампочку аварийки и, если она перегорела, просто заменить ее на новую (новая лампочка должна подходить по мощности — не стоит устанавливать более слабые или более мощные лампы). Одновременно с этим следует зачистить и контакты в патроне.

Проверка контактов

Сделать это можно:

• мелкой шкуркой;
• керосином;
• очищенным бензином;
• ВД-40.

Если лампочка, провода и предохранитель оказались исправными, то следует убедиться в работоспособности самой кнопки. Для этого необходимо включить кнопку и прозвонить ее при помощи мультиметра.

Если кнопка оказалась сломанной, то ее следует заменить на новую, поскольку этот элемент является неремонтопригодным.

Кнопка аварийки ваз 2114

В случае, если поломка кнопки аварийной сигнализации обнаружилась в дороге, а сама аварийка срочно нужна, то можно обойтись и «подручными средствами». Для этого нужно демонтировать кнопку, отключить ее от колодки и соединить два гнезда в колодке при помощи любой металлической проволочки, замкнув тем самым цепь сигнализации.

Еще одной причиной поломки может быть выход из строя реле K2. Узнать об этом можно по косвенным признакам — при неисправном реле будет не работать как аварийка, так и поворотники. В этом случае реле следует заменить на новое, аналогичное.

Не включаются поворотники

Иногда бывает и так, что не работают поворотники ваз 2114.

Выражаться это может следующими признаками:

1. Поворотники не включаются.
2. Поворотники не выключаются.
3. Поворотники не моргают.
4. Поворотники горят с минимальной яркостью.

Схема реле поворотников

В первом случае причин может быть несколько (они практически такие же, как и в случае неполадок с аварийкой):

• перегорел предохранитель;
• сломались кнопки включения;
• окислились контакты;
• произошел обрыв в проводке;
• вышло из строя реле;
• перегорели лампочки.

Проверку электрической системы поворотников в этих ситуациях, а также устранение обнаруженных проблем, следует проводить аналогично ремонту аварийки (как именно — рассказывалось выше).

Если поворотники, наоборот, не выключаются, то причина может быть только одна — сгоревшие выключатели. Их следует заменить на новые, аналогичной модели.

Иногда поворотники могут включаться, но гореть при этом сплошным светом вместо того, чтобы моргать. Причина этого — неправильная работа реле (иногда подобное случается и тогда, когда вместо оригинального реле ставится устройство, предназначенное для других автомобилей). Чтобы устранить причину, достаточно заменить реле на новое.

Если поворотники горят, но не мигают, можно попробовать аккуратно постучать по корпусу реле — иногда это может помочь, но эффект, как правило, кратковременный.

Лампочки поворотников

В ситуации, когда сигналы поворота горят очень слабо, следует проверить мощность установленных в них ламп. Если лампы стоят подходящие, то нужно зачистить контакт массы, соединенный с поворотниками. Сделать это можно мелкой шкуркой или керосином.

Причины неисправности указателей поворотов

• Перегорел предохранитель. Если вместе с поворотниками перестала работать аварийная сигнализация, велика вероятность, что причина именно в плавкой вставке.

Взамен сгоревшего предохранителя устанавливать следует только вставку соответствующего номинала. Превышение рекомендованного значения, установка «жуков» может привести к возгоранию автомобиля. Поэтому советуем соблюдать !

• Выход из строя подрулевого переключателя.
• Поломка реле поворотников.
• Неисправность кнопки аварийной сигнализации.
• Обрыв электрической цепи. Если поворотники не работают со всех сторон, первым делом следует проверить провода питания реле поворотников. Если указатели перестали работать только с одной стороны, проблема в проводах, идущих от подрулевого переключателя к лампочкам.
• Окисленные контакты, обломанные провода. Поворотники не работают, если сопротивление цепи значительно отличается от номинального. Для подачи питания необходимо превышение определенного уровня мощности потребителей. Если микросхема внутри реле поворотников из-за повышенного сопротивления не регистрирует достаточную силу тока, питание на лампочки подаваться не будет.

Устройство

В работе поворотников участвуют:

• подрулевой переключатель поворотов. Его функция в замыкании питающего контакта лампочек. К примеру, при повороте переключателя вверх происходит замыкание одного из контактов лампочек правой стороны на «+» АКБ. «Минусом» лампочки является точка подключения к «массе» (общая точка для всех лампочек блок-фары);
• реле поворотников. Внутри корпуса расположено обычное электромагнитное реле, но управляется оно микросхемой. Именно благодаря этому элементу обеспечивается прерывистая подача питания на катушку. Вторая немаловажная функция – контроль исправности ламп. Микросхема имеет функция обратной связи, поэтому при перегорании лампочки она регистрирует уменьшение мощности потребителей и начинает подавать питание на катушку с удвоенной частотой. Если поворотники работают исправно, лампочки моргают примерно 1 раз в секунду. На большинстве современных автомобилях, в том числе и моделях ВАЗ, используется 3-контактное реле указателей поворотов. Соответственно, 1 контакт – «масса», 2 – питание от АКБ, 3 – выход на подрулевой переключатель;
• световая индикация на приборной панели. Одна либо две лампочки (по одной на каждую из сторон) подключаются параллельно электрической цепи основных ламп. Поворотники будут работать и без световой индикации, поэтому среди возможных причин неисправности рассматривать систему не стоит.

Не включаются указатели поворотов

Если не работают поворотники ВАЗ 2109 или перестал функционировать один из них, то причин может быть несколько. Каждую из них рекомендуется рассмотреть в отдельности: 1. Первым делом требуется проверить лампу на предмет работоспособности. При необходимости её потребуется заменить на новую; 2. Затем следует проверить, работают ли контакты соединений. Особое внимание рекомендуется уделять соединениям блока, переключателей, и в последнюю очередь самих указателей; 3. Посмотрите, исправны ли включатели; 4. Проверьте работоспособность реле, проведите замену их и предохранителей. В случае, когда не работают поворотники и аварийка ВАЗ 2114, то причина этого практически всегда скрывается в реле. Заголовок 2: Как поступить, если поворотник не выключается? Если при поворотах рулем указатели не выключаются самостоятельно, то требуется менять сам выключатель. Заголовок 2: Быстрое мигание Если они моргают слишком быстро, то причиной является перегоревшая лампочка. Стоит их осмотреть и при необходимости заменить. Другим фактором частого моргания может быть окисление фишек, расположенных на фонарях заднего света. Гораздо реже виной такого мигания становится непригодность дорожек, расположенных в дополнительном блоке.

Не включается поворотник

Если у вас не горят поворотники, или перестал работать один поворотник, причин несколько:

1. Проверьте лампу на работоспособность, если что замените её. Замена лампы поворотника.
2. Проверьте все контакты соединений ( в блоке, в поворотнике, на включаетлях).
3. Проверьте включатели.
4. Предохранители и реле. Замените, проверьте контакты. Если у вас не работают поворотники и аварийка одновременно, то проблема на 99% кроется опять же в реле.

Ищем поломку своими руками

Первичную диагностику можно провести контрольной лампочкой, но для проверки состояния цепи потребуется тестер. Если вы знаете, то в режиме измерения сопротивления сможете самостоятельно «прозвонить» проводку на предмет обрыва.

Поиск причины, из-за которой перестали работать поворотники и аварийка, следует начинать с изучения электросхемы. Рекомендуем воздержаться от самостоятельного ремонта, если вам незнакомы основы электротехники, методы восстановления проводки.

Если при включении правого/левого поворотника вы отчетливо слышите щелканье реле, проверьте сопротивление участка цепи с подрулевым переключателем. Если не работает только левая либо права сторона, причина точно в переключателе или в проводке цепи от него к лампочкам.

Если реле указателей поворотов не щелкает совсем, проверьте состояние контактов, плюсовой провод и массу. Если после включения зажигания к реле не приходит «+», проблема, скорее всего, в участке цепи от монтажного блока к реле.

Подрулевой переключатель

Причина неисправности может быть как в механическом повреждении пластмассовых либо контактных элементов, так и в образование нагара. В процессе работы поворотников контакты могут подгорать, из-за чего увеличивается сопротивление и падает сила тока в цепи. При этом характерно, что в случае окислов, нагара реле указателей может щелкать, но лампы загораться не будут.

Для ремонта подрулевой переключатель нужно будет снять с рулевой колонки и разобрать. Внутри корпуса располагается множество контактных площадок, поэтому для беспроблемной сборки запоминайте расположение всех подвижных элементов.

Где находится и как проверить реле поворотников

Реле указателей поворотов находится в монтажном блоке предохранителей в салоне либо под капотом. Точное месторасположение вы можете узнать из руководства по ремонту и эксплуатации вашего автомобиля. Часто с внутренней стороны монтажного блока графически изображено предназначение реле, предохранителей.

Отпаивание элементов со схемы, микротрещины в местах пайки, выход из строя главной микросхемы – наиболее распространенные причины неисправности указателей поворотов.

Аварийка

Кнопка аварийки имитирует подрулевой переключатель поворотов, но замыкает сразу оба контакты (на правую и левую сторону). На видео показано устройство и принцип работы простейшей системы, аналоги которой используются не только на автомобилях ВАЗ.

Автовладельцев порой касается такая проблема как неисправные поворотники, но не каждый знает, как решить данную проблему оперативно и эффективно. Соответственно, в случае такой поломки продолжение движения, особенно в городском потоке, будет чрезвычайно опасным. Наиболее рациональным вариантом будет остановиться и устранить эту неисправность.

Виды неполадок поворотников и методы их устранения

Указатель поворота корректно функционирует только в случае соблюдения следующих показателей:

— поворотники находятся в рабочем режиме всегда при включенном зажигании;

При переключении подрулевого рычага вверх либо вниз должен включаться поворотник с соответствующей стороны;

Сигнал, который предупреждает водителей о повороте, мигает с тактовой частотой в 60 сигналов в минуту.

Если поведение сигналов изменено относительно вышеперечисленных показателей, значит, присутствуют проблемы. Далее будут перечислены самые распространённые виды неполадок поворотников:

1) Поворотник не мигает

Эту проблему будет проще решить, если ознакомиться с основным принципом работы реле. Ток, который проходит по лампам, нагревает измерительный резистор – элемент, который определяет необходимость включения в нужный момент той или иной лампы. Соответственно, сопротивление лампы, отличающееся от номинального, изменяет время, за которое включается поворотник – он начинает моргать.

В данной ситуации необходимо чуть-чуть постучать по реле. Это поможет, если имеется слабый контакт или попала влага. Если реле было заменено, а поворотник всё же не мигает, а постоянно продолжает гореть, значит проблема заключается в слабом контакте с предохранительным блоком.

В таком случае, должна помочь замена предохранителя со значением сопротивления, кардинально различающимся с номинальным.

2) Один поворотник не работает

Если не работает только один поворотник, то это никоим образом не связано с неисправным реле.

Тогда произошёл бы сбой сразу в обоих поворотниках. Первым вариантом, который может прийти в голову, является перегоревшая лампочка, либо нарушения в проводке или патроне. Новая лампочка для замены должна не только входить в гнездо поворотника, но и быть такой же мощности, которая указана на плафоне. Если в случае замены лампочки поворотник так и не заработал, тогда осмотрите патрон. Там могут быть следы окисления, которые необходимо будет удалить надфилем либо наждачной бумагой.

Также лампочка может очень плотно сидеть на контактах, которые нужно подогнуть, используя тонкогубцы. Делать это надо с максимально возможной осторожностью, чтобы не замкнуть контакты. Это может привести к очередной проблеме – поворотники начнут работать в шахматном порядке. Если патрон находится в отличном состоянии, значит, проблема кроется в самой проводке. Сначала убедитесь в том, что провод крепко припаян к патрону. Нельзя допускать замыкание проводов между собой или на массу на железном корпусе автомобиля.

3) Не мигают аварийные огни

В таком случае проблема кроется однозначно в реле. Его необходимо заменить. Ещё одной причиной нерабочего поворотника может быть и включатель. Для его проверки доберитесь до подрулевого рычага переключения и размонтируйте его. Если аварийные огни не работают при исправных поворотниках, просто замените кнопку, которая отвечает за включение сигнализации.

4) Поворотник светит недостаточно ярко

Если они излучают тусклый свет, значит, следует проверить модель и мощность лампочки. Если всё в норме, просто нужно зачистить контакты лампочек.

5) Реле поворотника щёлкает

Это не является нормой. Вся «соль» заключена в контактах реле монтажного блока. Такие звуки возникают в случаях слишком плотного прилегания контакта или его окисления. Приводит к этому и плохо работающее реле. Установите новое реле или зачистите контакты.

Если указатель поворота не подаёт признаков жизни с одной стороны автомобиля ни сзади, ни спереди, это означает, что неполадки возникли с подрулевым переключателем, потерян контакт или сломалось всё реле целиком. Электрическая схема поворотного указателя защищена 8-амперным предохранителем, который расположен в монтажном блоке. Если он поломается, тогда и может произойти такая неприятность как отказ поворотников на одной стороне автомобиля. Световая система аварийной сигнализации обеспечивает безопасное движение, поэтому каждый автомобилист обязан с собой возить лампочки нужной мощности.

Общая информация о поворотниках

Если почитать историю создания машин, то изначально эта деталь не входила в комплектацию, и водители ее устанавливали дополнительно за определенную плату. В современных авто указатели поворота чаще размещаются на блок-фаре либо рядом, если это передние. Задний поворотник крепится возле фары. Повторители этой необходимой детали могут размещать на крыльях, зеркалах. Есть технология дублирования на зеркалах с помощью диодных ламп. Это сейчас считается наиболее прогрессивным.

Поворотник состоит из таких частей:

• привод на механике (для запуска и выключения);
• переключатель (для связи ламп с источником электропитания);
• реле, для замыкания и размыкания цепи через определенное время.

На некоторых авто есть очень хорошее функциональное решение – тройное мигание при быстром касании, это качество весьма нравится водителям.

При отсутствии можно вмонтировать девайс, который увеличит количество сигналов.

Самостоятельная диагностика световых приборов автомобиля

Есть несколько ситуаций, при которых можно определить, что оптика нуждается в диагностике:

1. Повороты не мигают, но горят. Такая неисправность свидетельствует о выходе из строя именно реле, в частности, речь идет о его электромагнитной составляющей. Сам электромагнит мог замкнуться в одном из положений, в результате чего он не может вернуться в начальное состояние.
2. Поворотные огни мигают очень быстро либо очень медленно. В таком случае проблема может крыться не только в реле. В некоторых случаях неисправность такого рода проявляется тогда, когда водитель использует не соответствующие источники освещения. Так что при покупке новых лампочек нужно удостовериться в том, что они соответствуют номиналу, установленному заводом-производителем авто.
3. Оптика не работает вовсе. То есть лампочки поворотных огней не мерцают, на приборке соответствующие индикаторы также не горят. Помимо этого, нет характерных щелчков, которые появляются при включении поворотных огней. При таких симптомах причин проблемы может быть множество, подробнее об их диагностике мы расскажем ниже (автор видео — канал Steel Horse).

Что касается диагностики, то она выполняется в несколько этапов:

1. В первую очередь нужно удостовериться в том, что на приборке работают все датчики и индикаторы. Если они не функционируют, то нужно произвести диагностику предохранительных устройств.
2. Если все приборы работают в нормальном режиме, то далее нужно включить кнопку световой сигнализации и произвести диагностику всех источников освещения в фарах. То есть проверьте передние, задние, а также боковые (если имеются) фонари.
3. В том случае, если сигналка при активации не функционирует, то нужно проверить работоспособность реле, а также проверить питание на выводах. Чтобы сделать это, демонтируйте реле из посадочного места, а затем, используя контрольную лампочку, один ее контакт подключите к месту монтажа (к плюсу), а другой — к кузову авто или АКБ. Зажигание при этом включать не надо. Если питания нет, то скорей всего, причина кроется в вышедшем из строя предохранительном устройстве, поломке кнопки аварийки либо повреждении электроцепи. Также суть проблемы может крыться в плохом контакте в соединительных штекерах.
4. В том случае, если плюс на контактах имеется, то попробуйте замкнуть два вывода реле с помощью медного проводка. Если все электроцепи, а также штекеры подключения исправны, то все поворотники должны загореться. В таком случае неисправность необходимо искать в реле.
5. Если лампочки не стали гореть после выполненных вам действий, то скорей всего, причина неисправности заключается в кнопке управления аварийкой. Однако, на практике такое случается достаточно редко, зачастую в цепи имеется замыкание. Кстати, именно замыкание может привести к поломке реле, поэтому, прежде чем заменить вышедший из строя элемент, нужно устранить замыкание.
6. В том случае, если аварийка функционирует, это свидетельствует о том, что предохранительные устройства и реле рабочие, соответственно, нужно приступать к диагностике самой кнопки. В первую очередь нужно продиагностировать положительный вывод, как в случае с проверкой реле, при этом зажигание, а также кнопка аварийки должны быть активированы. Если диагностика показала, что плюс отсутствует, это говорит о том, что нужно более детально проверять саму кнопку. Извлеките ее из посадочного места и проверьте цепь подключения. Если питания нет, то нужно искать обрыв проводки от приборки до самой кнопки. Если питание имеется, то необходимо будет замкнуть выводы в месте установки, зажигание при этом не выключается, после чего надо активировать указатели поворотов (с любой стороны). При включении источников освещения замене подлежит управляющая кнопка, но если питания нет, то нужно проверять питание в реле аварийки. При отсутствии питания проблема, вероятнее всего, заключается в обрыве в соединительной электроцепи от клавиши управления до блока с предохранительными устройствами.

Фотогалерея «Схемы авариек и поворотников для ВАЗ 2110 и 2109»

Тускло горят поворотники

• Проверьте лампы на соответствие мощностей и моделей.
• Зачистите массу на поворотниках.

Проверка исправности реле поворотов

И так рассмотрим, что делать, если не работают повороты ВАЗ с передним приводом, кроме 2170 Приора. Работа и поиск неисправности которой рассматривалось в статье «Реле поворотов Приора».

Рекомендуем: Как отремонтировать трубки автокондиционера своими руками

Для начала убедитесь в том, что работают измерительные приборы и контрольные ламы на панели приборов. Если они не работают, то проверьте исправность предохранителя.

При исправности приборов включите кнопку аварийной сигнализации, и проверить мигание всех ламп в указателях поворотов. Это позволит разделить схему на две части и ускорить поиск неисправности.

Если аварийная сигнализация при включении не работает, то необходимо проверить исправность реле поворотов и аварийной сигнализации и наличие питания на его выводе 49. Обозначение выводов нанесено на нижнюю часть реле, рядом с контактными ножками.

Извлекаем реле, имеющее на верхней части корпуса обозначение в виде треугольника, из монтажного блока, и в освободившемся гнезде при помощи контрольной лапы проверит наличие плюса на выводе 49. Подключаем контрольную лампу к массе или минусу аккумуляторной батареи, а вторым концом косаемся вывода 49, при включенной кнопке аварийной сигнализации, включать зажигание не нужно. Отсутствие питания свидетельствует о неисправности предохранителя, кнопки аварийной сигнализации или обрыве проводов, контактных дорожек монтажного блока и плохом контакте в соединительных разъёмах.

Если плюс на выводе есть, то медным проводом соединить выводы 49 и 49А. При исправности соединительных проводов и разъёмов должны загореть все лампы указателей поворотов. Это говорит о том, что неисправно реле поворотов и световой сигнализации. Если лампы не загорят, а плюс на выводе 49 есть, то возможно есть короткое замыкание в цепи сигнальных ламп и сгорел предохранитель. Короткое замыкание так же может стать причиной выхода из строя реле. В этом случае проверьте исправность предохранителя, а при его перегорании устраните короткое замыкание в цепи сигнальных ламп.

Проверка кнопки аварийной сигнализации.

Если аварийная сигнализация работает, значит, реле поворотов и аварийной сигнализации исправно, а неисправность может быть в кнопке аварийной сигнализации. Для начала проверьте плюс, как описано ранее на выводе 49 реле, при выключенной кнопке аварийной сигнализации и включенном зажигании.

Не работают поворотники на ВАЗ-2114

Лада 2107 Бортжурнал Электропривод замка багажника ваз 2107

Проблемы с поворотниками могут быть как в ВАЗ с карбюраторным двигателем, так и у моделей, имеющих инжектор 8 клапанов. Он дает большую мощность двигателю и другие преимущества, при этом более сложный поиск неисправностей.

Плохо работать поворотник может чаще всего из-за перегорания электрических контактов либо при нарушении целостности (проблема с герметикой). Вам может подсказать наличие неисправности панель приборов. Вы обнаружите несоответствие сигнала и кнопки поворота: наличие мигающего света фары.

Эта неисправность считается несложной, но относительно частой. Если вы разберетесь, почему это произошло, то ремонт выполните самостоятельно и без особых проблем. Электроника здесь несложна и доступна любому водителю, минимально знакомому с работой электрических цепей и, посещавшему уроки физики в школе.

Рассмотрим основные причины неисправности и способы их устранения:

• Если нет сигнала показателя поворота, то в 90% случаев нужно заменить электрическое реле либо проверить, как подсоединены контакты к нему. Реле означается символом К1. Возможна разгерметизация, попадание жидкости. Если после смены реле на новое, неисправность остается, то нужно тщательно осмотреть предохранители. Возможно, перегорел один из них и нужно заменить его, лучше проверить весь блок.
• Не забудьте проверить качество работы предохранителя F12, а также как он функционирует со всеми. Проверьте функциональность самого переключения, вполне возможно неисправность там.
• Иногда выходит со строя аварийная кнопка-сигнализатор. Если дело в ней, легко сменяем на другую, нормально работающую.
• Если не включается лампа-поворотник, то проверьте работоспособность устройства. Она могла банально перегореть.
• При невозможности отключить поворотник делается элементарное действие: заменяется выключатель.
• Частое мигание свидетельствует о проблемах с лампой, ее лучше заменить. Если после замены результат тот же, то, вероятно, испортились контакты (окислились), их нужно заменить или зачистить. Иногда дело в выходе из строя дорожек на блоке.
• Тусклое свечение. Есть несколько причин такого явления: несоответствие мощности на лампе, необходимой для данного поворотника. В таком случае достаточно приобрести лампу нужных параметров и произвести замену.
• Атипичные звуки реле. При такой неисправности поворотники включаются не по вашему желанию. В такой ситуации, как правило, следует произвести замену электрического реле. Идеально будет, если вы приобретете оригинальное, соответствующее модели авто с завода, так вы добьетесь длительной хорошей работы.
• Если не работает правый поворотник, то нужно хорошо исследовать правую фару. Ее электрическая плата часто дает сбои вследствие окисления, следовательно, нарушается подача электрического тока. В результате возможны проблемы и с реле, и с предохранителями, соответственно сигналы поворота перестают работать.

Проблемы с сигналами поворота – это проблемы с электрической проводкой и электроникой вашего автомобиля. Поэтому если вы не сильны в этом вопросе, при возникновении проблем такого плана обратитесь либо на СТО, либо к автоэлектрику.

Ремонт указателей поворотов и аварийной сигнализации своими руками

Если пропали повороты, а также аварийный , то можно попытаться решить такую проблему своими руками:

1. При поломке предохранительного элемента и реле вышедшие из строя детали подлежат замене. Если причина кроется в замыкании, то перед заменой необходимо проверить все электроцепи, в которых оно могло произойти. Только после того, как причина замыкания и скачков напряжения будет устранена, девайсы необходимо менять.
2. Если вышла из строя , то ее нужно просто поменять. О том, как произвести диагностику этой детали, мы уже рассказали.
3. Что касается диагностики электроцепей, то она осуществляется с помощью тестера. При выявлении поврежденных участков провода подлежат замене. При их укладке проследите за тем, чтобы проводка не соприкасалась с движущимися элементами кузова. Также рекомендуется дополнительно заизолировать новые провода, чтобы повысить надежность изоляции.
4. Если причина заключается в лампочках, то все перегоревшие источники освещения подлежат замене. В передних и задних фарах лампы меняются путем снятия защиты с фар, отключения от лампы цепи питания, а также выкручивания источника освещения из посадочного места и его заменой на новое. Если не работают лампы в боковых фарах, то, как правило, для демонтажа источников освещения сам плафон нужно поддеть отверткой, после чего отключить провод питания и извлечь устройство.
5. Если причина кроется в подрулевом переключателе, то это устройство нужно разобрать и проверить. Как правило, причина поломки переключателя заключается в плохом контакте или в его стирании. В таком случае вышедший из строя переключатель меняется на новый. Что касается контактов (неважно где — на соединениях или кнопках), то их желательно зачистить.
6. Также следует проверить все штекеры и разъемы, ведь вполне возможно, что неполадка заключается в плохом контакте на них. Закисленные контакты подлежат очистке с помощью железной щетки либо наждачной бумаги. Если контакты перегорели, то их необходимо будет менять.

С ситуацией, когда не работают поворотники и аварийка ВАЗ 2110 или других моделях, сталкивается немалая часть владельцев ВАЗа, и часто проблема застает их врасплох. Наиболее распространенная причина, почему не работают поворотники на ВАЗ 2109, заключается в том, что вышла из строя автомобильная электрика.

Кстати, большая часть ВАЗов оснащена похожими электросхемами, которые ремонтируются одинаковым образом, поэтому советы актуальны как для модели 2109, так и для других моделей ВАЗ.

Схема включения указателей поворота и аварийной сигнализации

Габариты в поворотники при помощи реле

Можно заставать лампы передних поворотов работать в режиме габаритов, не утрачивая свою функцию. Для этого следует установить пару реле, которые будут разрывать цепь питания ламп при включении указателя поворота. Таким образом при включении габаритов лампы поворотов будут просто гореть, а если включить указатель поворота — мигать в противофазе с задними поворотами (при подаче напряжения задние лампы загораются, а передние гаснут из-за размыкания контактов реле). У такого решения есть одна проблема — лампы поворотов не будут светиться, если выключены габаритные огни. Чтобы решить проблему, необходимо добавить еще пару реле, которые будут переключать питание ламп поворотов на штатную схему, когда габаритные огни выключаются.

Недостаток этого метода в снижении надежности работы световых сигналов из-за увеличения количества контактных групп в цепи питания. Чтобы увеличить надежность и уменьшить количество проводов и контактов, можно использовать полупроводниковые схемы включения ламп поворотов. Самостоятельно собрать такую схему, не имея специальных знаний и опыта, весьма сложно. Поэтому лучше приобрести новую или попоросить помощи у специалиста. Теперь вы знаете как сделать габариты в поворотниках ВАЗ 2114. Реализовать ли эти познания на практике и испытывать ли трудности при прохождение техосмотра или при встрече с дорожной полицией — решать вам.

поворотник не выключается автоматически

В тематическом форуме не стал постить, т.к. думаю что конструкция переключателя поворотников везде одинаковая.

Суть в том, что при включении поворота, когда руль возвращается в исходное положение, поворотник не отключается автоматически.

Кто нибудь когда нибудь разбирал переключатель? Что там возвращает его в исходное положение и что там могло сломаться?

было на прошлом опеле. датчик положения руля. или сим-модуль гонит. но это на опеле.

Имхо там всё механически. Флажок на «гитаре» поворотника, соответствующий выступ на руле. Что-то из вышеперечисленного сломалось. Щелчки слышны при повороте руля?

да, там канеш чистая механика. Сам просто пока лезть не хочу, вдруг кто сталкивался и знает как там устроено. Посоветоваться хочу

Щелчков нет при повороте, все как обычно.

было у меня такое.. пружинка с флажка соскочила в переключателе =)

да, там канеш чистая механика. Сам просто пока лезть не хочу, вдруг кто сталкивался и знает как там устроено. Посоветоваться хочу

Щелчков нет при повороте, все как обычно.

а что за флажок?

Если щелчков нет при поворооте руля — это НЕ КАК ОБЫЧНО. Обычно они бывают. Ничего там сложного нет, вся сложность — снять и правильно поставить рулевое колесо (колеса чтобы прямо стояли), а под ним все видно. Там либо пружинка соскочила, либо флажок отломился — разберешь, увидишь что такое «флажок». с разборкой не тяни, ибо отломившаяся деталь (если это действительно так) может что-нибудь там еще разворотить при вращении руля. У меня сигнал замыкало флажком, но это еще на Москвиче было.

Причины поломки

Чтобы не допустить ситуации, когда не функционируют поворотные и аварийные огни, определите причину, почему они сломались. К самым частым факторам поломки электрики в автомобиле относят:

• разгерметизацию. Это вызывает попадание в электрику воды и грязи;
• окисление. Это происходит на клеммах и приводит к потере контакта. Увидеть его просто: когда отключается поворотник, и вы разбираете оптику, вы увидите налет зеленого цвета. Чтобы его убрать, счистите его при помощи ветоши и попробуйте запитать контакт;
• поломку предохранителя. Чтобы не попадать в ситуацию, когда перестало функционировать аварийное освещение, найдите предохранитель, отвечающий за повороты (например, К2). Далее вам потребуется просто заменить его. Помимо выхода из строя предохранителя вы можете столкнуться с проблемой замены его контактов;

Монтажный блок предохранителей ВАЗ 2109 2108 21099

• перегорание лампочки. Если отсутствие света произошло по этой причине, просто замените лампу на новую;
• поломка включателя или кнопки. Если не работают поворотники и аварийка, для починки доберитесь до переключателя, расположенного под рулем, и разберите его. Кнопку можно просто заменить;
• обрыв проводки.

Рекомендации по ремонту аварийки и поворотников

Устранение любой поломки из описанных выше не требует обращения в автосервис – вы все сделаете самостоятельно.

При перегорании предохранителя его заменяют на исправный. Если такового не оказалось, то поставьте временный «жучок» из нескольких медных жилок. Неисправное реле также вытаскивается и на его место ставится новое.

Обратите внимание, проблемы с защитным и электромагнитным устройством часто возникают из-за замыкания. По этой причине перед тем, как выполнить их замену, необходимо осмотреть все кабели. Ускорит ремонт в этом случае тестер. Обнаружив пробой, ликвидируйте его, восстановив целостность проводов и их изоляции.

Заменяя кабели в цепи аварийки и поворотников, следите, чтобы они не ложились на движущиеся элементы кузова. Дополнительно в этих местах целесообразно использовать термотрубки – это существенно повысит надежность.

Если поворотник не работает из-за лампочки, то ее придется менять. Разберите фонарь, предварительно сняв минусовую клемму с аккумуляторной батареи. Вытащите перегоревший элемент и установите на его место исправный. Проверьте работоспособность.

Когда не функционируют исключительно поворотники, то обязательно осмотрите запускающий их переключатель. Его диагностика производится таким же образом, как и кнопки аварийки. Неисправный управляющий узел заменяется на новый. Если проблема лишь в окислившихся контактах, то проведите их чистку. Используйте наждак нулевку.

Для профилактики непременно осмотрите все колодки, имеющиеся в электрической сети поворотников ВАЗ. Это позволит своевременно обнаружить ослабевшие провода, места слабого прилегания разъемов или истирания изоляции. При необходимости выполните текущий ремонт.

Не работают поворотники и аварийка на ваз2114? Основные причины и устранение неполадки
